Калькулятор расчета количества песчано-гравийной смеси для подушки фундамента

Назначение и преимущества отсыпки из щебня.

Для того чтобы понять зачем нужна отсыпка из щебня требуется знать его положительные и отрицательные стороны. Подушка из щебня под фундамент из плит фбс обладает свойствами, способными выдерживать большие нагрузки. Щебеночная отсыпка по своим характеристикам превосходит песочную:

она поможет выровнять поверхность под мелкозаглубленный или незаглубленный фундамент;
при применении щебня для подушки под фундамент, она обладает лучшей устойчивостью к перепадам температур

Важно знать какой щебень использовать;
высокие теплоизоляционные и гидроизоляционные свойства щебеночной подушки.. При работе, операции выполняются аналогично с изготовлением песчаной отсыпки

Насыпается слой щебня и хорошо утрамбовывается. Таким образом, удаляются пустоты, и происходит уплотнение слоя гравия

При работе, операции выполняются аналогично с изготовлением песчаной отсыпки. Насыпается слой щебня и хорошо утрамбовывается. Таким образом, удаляются пустоты, и происходит уплотнение слоя гравия.

К недостаткам можно отнести большая стоимость материала, но это спорное утверждение. В районах, где он производится цена на продукцию значительно уменьшается. Большой вес увеличивает расходы на его транспортировку. Производится щебенка из гравия, гранитных фракций и прочных известковых масс. Гравий не подвержен воздействию и накоплению радиации и достаточно прочен.

Производится дроблением или просеиванием горной породы в специальных устройствах. Невысокая цена делает такой материал более востребованным. Гранитный щебень очень прочный, но более дорогой. Производится при обработке гранитной основы. Известняковый материал – это менее прочный, но более не поддающийся воздействию окружающей среды. Он производится при переработке известняка.

Составляющие монолитного фундамента.

Для того, чтобы построить долговечный монолитный фундамент, необходимо учитывать все особенности, стоит выбирать только надежные, качественные строительные материалы. Монолитный фундамент устроен из таких составляющих как:

• Бетонный раствор;
• Арматурные прутья;
• Блоки ФБC (для блочного типа).

Особое внимание нужно уделить каркасу из арматурных прутьев. Именно от прочности каркаса зависит правильное распределение всей нагрузки на фундамент. Поскольку основная нагрузка приходится на такой каркас, то его нужно разместить как можно ближе к поверхности, дабы все сжимающие и растягивающие нагрузки ложились на пояс из арматуры

При соблюдении всех норм и правил, монолитный фундамент способен прослужить много десятилетий, а все несущие конструкции помещения не будут подвергаться деформациям

Поскольку основная нагрузка приходится на такой каркас, то его нужно разместить как можно ближе к поверхности, дабы все сжимающие и растягивающие нагрузки ложились на пояс из арматуры. При соблюдении всех норм и правил, монолитный фундамент способен прослужить много десятилетий, а все несущие конструкции помещения не будут подвергаться деформациям.

Устройство подушки фундамента.

Прежде чем приступить к строительству, на очищенном и размеченном участке выкапывают траншеи для ленточной основы или котлован для монолитной. Удаляется весь сыпучий грунт и выравнивается дно траншеи. Затем формируют прослойку под фундамент из щебня. песка, гравия или бетона.

Подушка под ленточный фундамент из песка.

Схема устройства песчаной подушки. Схема устройства песчаной подушки под ленточный фундамент.

Для создания прослойки песчаной под основание потребуется:

1. Песок с крупным или средним зерном без разных включений (особенно глинистых).
2. Геотекстиль или рубероид – послужит барьером от подземных вод.
3. Уровень, колышки и веревка.
4. Виброплита или самодельная трамбовка.

Перед началом устройства прослойки со дна траншеи удаляют весь сыпучий грунт. На ее дно укладывают геотекстиль или рубероид внахлест (10 см). Эти материалы предотвратят смешивание песка с грунтом. Также при засыпке важным моментом является соблюдение линии горизонта. Для этого с помощью колышков и веревки устанавливают нужный уровень.

Поверх уложенного материала насыпают песок.

Засыпку осуществляют небольшими порциями и смачивают водой.

Затем каждый слой уплотняют с использованием виброплиты. Утрамбовку проводят до того момента, пока на поверхности не будут оставаться следы. Каждый слой должен составлять высоту приблизительно в 10 см.

Формируя подушку фундамента. обычно ее высота находится в норме 20-30 см. Для расчета максимально допустимой высоты нужно ширину ленты увеличить втрое. Созданная прослойка должна напоминать в своем сечении трапецию. Самая узкая ее часть должна располагаться внизу (желателен угол наклона в 30 градусов).

Организация этого варианта прослойки под ленточный фундамент актуальна:

1. Если требуется выравнивание дна траншеи или котлована.
2. Если требуется провести замену грунта с сильным пучением на песок.

Подушка из щебня.

Для обустройства под ленточный фундамент подушки из щебня необходим следующий материал:

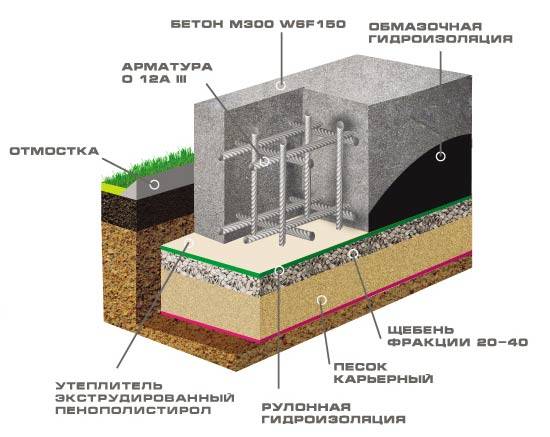

Подушка под фундамент разрез.

Устройство бутобетонного фундамента.

1. Песок речной с крупным зерном.
2. Щебень или гравий размером в 20-40 мм.

Формирование щебневой основы начинается с насыпи слоя песка. Его толщина составляет 10-15 см. Полученный слой обязательно смачивают и проводят процесс утрамбовки с использованием тех же приспособлений, что и в предыдущем варианте.

На уплотненный слой насыпают щебень толщиной около 20 см. В общей сложности высота щебня и песка должна составить 30-40 см. Щебень подвергают трамбовке. В итоге щебень должен строго лежать в горизонтальной плоскости. Ширина прослойки равна ширине планируемой ленты основы с добавлением на одну и вторую стороны по 15-20 см.

Такой несложный вариант основы под ленточный фундамент выдержит нагрузку от сооружения в несколько этажей.

Подушка под фундамент бетонная.

Этот вариант устройства является более дорогим, но и оправданным. При правильном формировании фундамент с подушкой из бетона станет прочной основой для будущего сооружения. Для ее строительства понадобится:

1. Бетон.
2. Щебень или гравий.
3. Доски.
4. Виброплита или самодельная трамбовка.
5. Прутья металлические.

Для начала на дно выровненной траншеи под ленточный фундамент укладывают щебень высотой в 10 см. Проводят его трамбовку при помощи самодельного устройства или виброплиты. Затем на щебневой подложке монтируется опалубка из досок. Ее высота должна равняться высоте будущей подушки (до 30 см). Ширину прослойки составляет ширина фундамента плюс по 15 см с двух его сторон.

Для повышения прочности проводят армирование (укрепление) подушки с использованием прутьев металлических в диаметре 8-12 мм. Из материала для армирования создают каркас путем сварки или связки элементов конструкции между собой.

В опалубку с металлическим каркасом осуществляется заливка бетона. Марка этого материала будет зависеть от веса будущего сооружения. После процесса заливки бетон утрамбовывается с использованием вибратора глубинного. В подготовленное основание для дальнейшей сцепки бетонной подошвы с фундаментом вставляют прутья длиной в 40-60 см. Они должны выглядывать над поверхностью на половину своей длины.

При формировании бетонной подготовки для сооружения более легкой конструкции щебень можно заменить песком. Формируют слой в 10 см и поливают водой для уплотнения. Следующие манипуляции идентичны вышеописанному варианту устройства.

Каждый вид подушки имеет право на существование. Несмотря на то что формирование основы под фундамент можно осуществить из разных материалов, при правильно выполненном процессе любой из вышеописанных вариантов будет надежной опорой будущему сооружению.

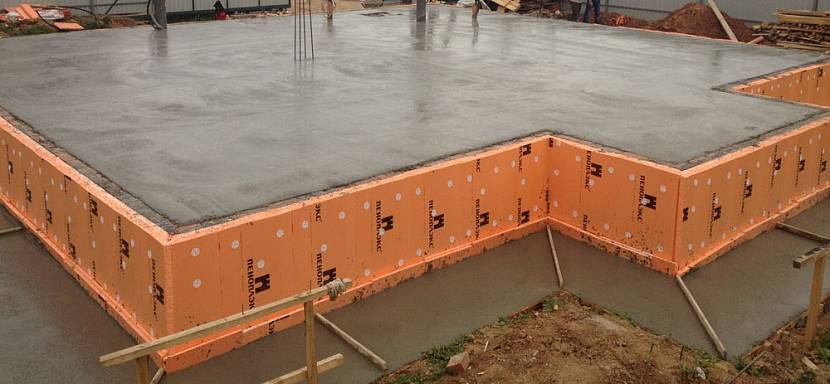

Сферы применения плитного фундамента

Выделяют несколько основных областей использования такого рода конструкций:

1. При возведении крупномасштабных, сложных строительных объектов, для которых свойственны подвижки отдельных частей конструкции;
2. Для строительства многоэтажных зданий, расположенных в сейсмоопасных районах;
3. Незаменим при создании основания зданий на слабых и неоднородных почвах;
4. В малоэтажном строительстве может использоваться в качестве альтернативы фундаменту глубокого заложения в северной части страны;
5. Как вариант, рассматривается при отсутствии цокольного этажа и подвальных помещений.

При возведении дома на монолитном плитном фундаменте, про подвал придется забытьИсточник monolitspecstroy.by

Щебеночная подушка для фундаментов

Прежде всего, на дно канавы насыпается крупный, желательно речной песок. Толщина 10-15 см, его аккуратно разравнивают и трамбуют. Далее следует уложить щебень толщиной 20-30 см, его равномерно распределяют и трамбуют виброплитой. Между зернами камешков должно быть минимальное пространство, верхний слой должен дойти до нулевой отметки. Это и будет отметкой для будущего фундамента здания, ширина основания делается таким образом, чтобы она превосходила ширину фундамента на 20 см. Оптимальная фракция зерна является 20-40см.

Какой выбрать щебень для подушки :

Гранитный — наиболее прочный вариант, выдерживает высокие нагрузки, самый дорогой. Минус — повышенный радиационный фон в допустимых пределах;

Гравийный — незначительно уступает по прочности предыдущему, поэтому цена ниже. Радиоактивный фон почти отсутствует, поэтому, такой вид сырья наиболее востребован на различных строительных направлениях;

Известняковый — наименее прочный, самый недорогой, применяется в частном строительстве;

Расчет щебня для состоит из простых формул. Сначала определяем сколько щебня нужно на 1м3. Средняя толщина щебенки 20 см, далее ширину траншеи перемножаем на длину и высоту — 1м * 1м * 0,2м = 0,2 м. Далее, полученный результат умножаем на удельный вес и коэффициент уплотнения. Для примера возьмем показатели гранита — 0,2 м3 * 1,47 * 1,3 = 0,382 м3. Это и будут цифры потребности щебня на один кубометр. Умножаем полученный результат на общую площадь траншеи и узнаем, сколько же нужно щебня для заливки.

Виды подушек

Подушка под фундамент цокольного этажа считается своеобразной прослойкой, разделяющей грунтовый состав и основание сооружения. Чтобы выбрать правильный материал и устроить подушку своими руками, необходимо не только изучить пошаговую инструкцию выполнения работ, но и уточнить особенности почвенного состава на площадке, определить предполагаемую нагрузку.

Из песка

Этот строительный материал считается наиболее доступным и применяется в случаях, когда для строительства выделен небольшой бюджет. Песок отличается определенными свойствами, позволяющими использовать его для проведения подобных работ:

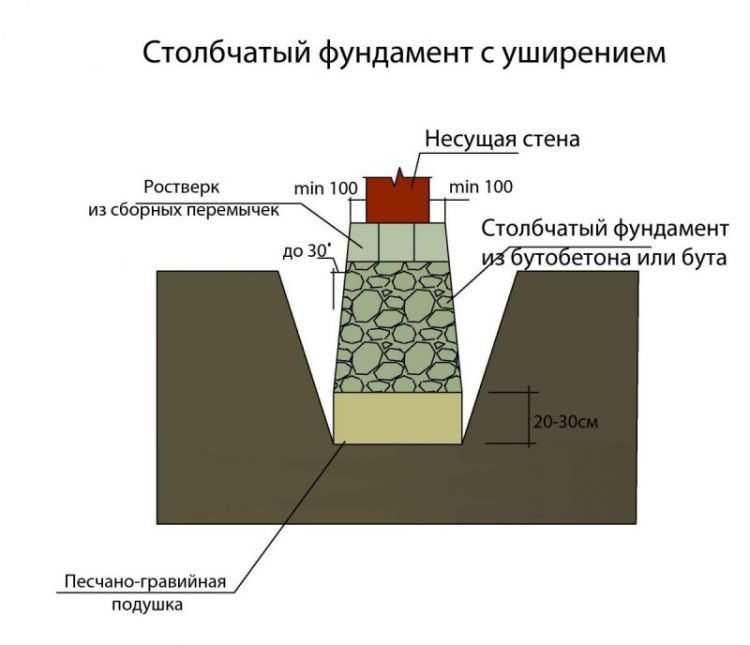

• подушка из песка устраивается под столбчатый фундамент, возводимый под одноэтажное сооружение;
• если объект возводится из легких материалов, или уровень грунтовых вод достаточно глубокий.

При выполнении работ обратите внимание на определенные моменты:

• песчаная поверхность должна получиться максимально ровной;
• насыпной материал тщательно трамбуется;
• оптимальная высота подушки – двадцать – сорок сантиметров.

Из гравия

По слабому грунтовому составу один песок оказывается малоэффективным, и площадка усиливается гравием. Этот вариант подготовки не позволяет фундаменту давать усадку.

Подушка из пгс выгодно отличается от предыдущего варианта, как более прочное и выносливое основание, потому что основным компонентом является гравий.

Как делается такое основание? Перед засыпкой щебенки под монолитную плиту фундамента, дно траншеи выстилается речным крупнофракционным песком, который разравнивается и уплотняется. После этого насыпается щебенка до двадцати – двадцати пяти сантиметров высотой. Все уплотняется, чтобы исключить образование пустотных участков.

Песчано-гравийная

Если вами выбран этот вариант подушки под фундаментную конструкцию для дома, предстоит выполнить следующие работы:

• котлован или траншея по дну прокладываются бутом, диаметр которого не должен превышать пятнадцати сантиметров. Если глубина котлована позволяет, и вы предполагаете, что нагрузка от объекта будет существенной, бут разрешается уложить в два слоя;
• насыпается слой гравия высотой до десяти – двадцати сантиметров;
• после этого устраивается прослойка из песка, чтобы укрыть гравий;
• все обильно увлажняется;
• в случае необходимости песок разрешается добавить и снова пролить водой, пока поверхность не будет представлять песчаную корку;
• участок трамбуется и снова поливается.

Такой вариант подушки рекомендован к устройству на глинистой почве. Она не пропускает влагу, защищает от грунтовых вод, но не отменяет необходимость обустройства гидроизоляции.

Подушка такого типа устраивается под хозяйственные постройки, для бани или гаражного помещения.

Бетонная

Такой вариант монолитной основы является наиболее прочным. К сожалению, из-за высокой стоимости материалов и работ, заливка бетонной подушки фундамента применяется редко.

Как правильно залить такую подушку? Технология устройства отличается определенными сложностями:

• на площадке вынимается лишний грунт;
• проводится подсыпка, устраивается гидроизоляционный слой;
• укладывается бетонный раствор высотой до одного сантиметра;
• по проектной схеме устраивается армирование;
• заливается бетонная смесь, трамбуется.

Второй способ устройства бетонной подушки – установка железобетонных блоков стандартных размеров, изготовленных в заводских условиях.

Как сделать такую подушку под фундамент? Необходимо выровнять грунт, уложить полуметровый слой песка, установить блоки.

Пояснения к вычислительным действиям

Представленный калькулятор осуществляет расчеты на базе линейных габаритов основания, то есть предполагается ввод общей протяженности, ширины железобетонной полосы и толщины укладываемого слоя. Перечисленные параметры должны вводиться в программу.

Для оснований, закладывающихся на небольшую глубину, обычно насыпается слой сухой смеси толщиной 7-10 см. Если возводится массивный фундамент, то этот показатель, как правило, увеличивается до 15-20 см. Толщина укладываемой смеси должна измеряться только в утрамбованном виде. Плотность насыпного слоя до его прессования гораздо меньше. Данное обстоятельство учитывается представленной программой расчетов для определения количества приобретаемой смеси. Ответ выводится как в тоннах, так и в кубических метрах.

Что касается состава песчано-гравийных смесей, предназначенных для проведения строительных работ, то он регламентируется пунктами ГОСТ 23735-2014. В данном стандарте также отражены дополнительные сведения о прослойке.

Экономьте время: отборные статьи каждую неделю по почте

Получаемые марки бетона при применение цемента М-400

Соотношение материалов в зависимости от марки бетона, при использовании цемента М-400

Марка бетона	Соотношение материала (Цемент х Песок х Щебень)	Расход Цемента на 1м3 бенона (кг.)
М-100	1 х 4.6 х 7.0	170
М-150	1 х 3.5 х 5.7	200
М-200	1 х 2.8 х 4.8	240
М-250	1 х 2.1 х 3.9	300
М-300	1 х 1.9 х 3.7	320

В данной статье приведен расчет для ленточного фундамента. Более подробно о нем, а также о возможных видах фундамента можно узнать из статьи “

Прежде, чем залить бетонный состав непосредственно в установленную опалубку ленточного либо другого основания, необходимо уложить на дне слой сухой смеси из песка и гравия, создав тем самым устойчивую подушку. Эту операцию не рекомендуется исключать, чтобы избежать ухудшения прочностных характеристик самого фундамента. Дополнительная основа помогает распределить нагрузку, которая осуществляется на грунт, а также обеспечить функции дренажа.

Современные основания не устраиваются без укладки специальной подушки, состоящей из гравийно-песчаной смеси. Основная задача застройщика заключается в том, чтобы определить, какое количество материалов понадобится для осуществления работ. Если вычисления будут произведены небрежно, то можно потратить лишние денежные средства.

Предложенная программа вычислений поможет более точно вычислить количество необходимых материалов для создания подушки под фундамент. Однако на начальной стадии сразу же нужно определиться с некоторыми параметрами, которые касаются размеров возводимого основания.

Глубина залегания плитного фундамента

Первое, что стоит отметить при описании глубины залегания плитного фундамента – это особенности заливки таких монолитных конструкций. Их запрещено устанавливать на пахотных почвах, из-за этого приходится целиком удалять чернозем из котлована. При этом средняя глубина одного слоя равняется 40 сантиметрам (они засыпаются нерудным составом без содержания глины).

Для малозаглубленных плит характерно следующие особенности:

1. Для загородных домов, дач и садовых домиков (где отсутствует отопление) необходима предварительна укладка пенополистирола под отмостку или отдельно взятую плиту;
2. При наличии постоянной отопительной системы в доме, чтобы обезопасить грунт от промерзания, достаточно провести утепление отмостки на глубине 30 сантиметров (для полной ликвидации причин вспучивания);
3. Самый бюджетный вариант возведения такого рода конструкции – при плите, заглублённой ниже отметки промерзания. Однако этот способ подойдет только для построек с подвальным помещением или цокольным этажом.

Монолитный фундамент для дома с цокольным этажомИсточник pallazzo.su

Информация по назначению калькулятора

Онлайн калькулятор монолитного буронабивного свайного и столбчатого ростверкого фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Свайный либо столбчатый фундамент – тип фундамента, в котором сваи либо столбы находятся непосредственно в самом грунте, на необходимой глубине, а их вершины связаны между собой монолитной железобетонной лентой (ростверком), находящейся на определенном расстоянии от земли. Главным отличием между столбчатым и свайным фундаментом является разная глубина установки опор.

Основными условиями для выбора такого фундамента является наличие слабых, растительных и пучинистых грунтов, а так же большая глубина промерзания. В последнем случаем и при возможности забивания свай при любых погодных условиях, такой вид очень актуален в районах с суровым климатом. Так же к основным преимуществам можно отнести высокую скорость постройки и минимальное количество земляных работ, так как достаточно пробурить необходимое количество отверстий, либо вбить уже готовые сваи с использованием специальной техники.

Существует различное множество вариаций данного типа фундамента, таких как геометрическая форма свай, материалы для их изготовления, механизм действия на грунт, методы установки и виды ростверка. В каждом индивидуальном случае необходимо выбирать свой вариант с учетом характеристик грунта, расчетных нагрузок, климатических и других условий. Для этого необходимо обращаться к специалистам, которые смогут произвести все необходимые замеры и расчеты. Попытки экономии и самостроя могут привести к разрушению постройки.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Подушка под фундамент дома из песка или щебня

Любое строение, дом, гараж, сарай, многоэтажка должны стоять на твердой надежной поверхности. В качестве базы для этого может быть определенный слой щебня или песка, сверху, по периметру, заливается бетонная масса — фундамент. Все вместе составляет первооснову под будущий строящийся объект. Подушка для фундамента выполняет следующие функции:

• выравнивание дна котлована, особенно когда снят большой слой земли;
• пластичность материала позволяет выровнять усадку;
• нивелировать последствия подвижки грунта;
• замена природного грунта, который не подходит для строения на нем; как правило это торф или зыбкие пески.

Таким образом, мы ответили на вопрос — зачем нужна подушка.

Песок или щебень, какой же материал выбрать — такой вопрос задают многие, давайте разберемся.

Обустройство подушки разрабатывается при разработке плана действий, при этом обязательно учитываются следующие параметры:

• высота строения, этажность;
• предполагаемый вес постройки;
• особенности почвы;
• высота подземных вод;
• глубина промерзания в данной местности.

Как рассчитать сколько нужно кубов бетона на ленточный фундамент?

Фундамент является очень важным и дорогостоящим элементом здания

От того насколько правильно он построен (залит) зависит долговечность и прочность дома или хозяйственной постройки , а учитывая что в зависимости от конкретных условий стоимость ленточного фундамента может составить от 30 до 70 процентов стоимости строительства, очень важно правильно рассчитать сколько бетона понадобится для его возведения

При этом на конструкцию ленточного фундамента влияют следующие факторы:

• Рельеф земельного участка под постройку сооружения;
• Тип почвы;
• Глубина промерзания почвы. Влияет на величину пучения фундамента;
• Высота стояния грунтовых вод. Также влияет на величину пучения фундамента (линейного перемещения в зимнее время).

Для расчетов используются обычные математические и геометрические формулы, которые изучаются в рамках учебной программы средней школы.

Как рассчитать сколько нужно бетона на ленточный фундамент

Ленточный фундамент широко используется частными застройщиками при возведении малоэтажных жилых зданий, бань, гаражей, сараев, времянок и других подобных построек. Популярность ленточного фундамента заключается в простоте конструкции и возможности самостоятельного расчета и строительства.

Для расчёта количества бетона необходимого для заливки фундамента вам понадобится вычислить объем фундамента в кубических метрах. В связи с этим возможны два варианта. Первый вариант – длина, ширина и высота конструкции одинаковы по всему периметру «ленты». Второй вариант – высота и ширина фундамента переменные.

Рассчитать сколько кубов бетона нужно на фундамент по первому варианту можно следующим образом.

К примеру, сделав замеры длины «ленты» фундамента (периметр), ширины и высоты вы получили следующие исходные данные:

Периметр фундамента (L): 40 метров

Важно! Периметр замеряется не по внешней или внутренней границе, а строго по центру траншеи под фундамент; Высота(H) 1,5 метра; Ширина(S) 0,7 метра.. Подставляем исходные данные в формулу объема параллелепипеда V=LхHхS: V=40х1,5х0,7=42 м3. Для заливки ленточного фундамента понадобится 42 кубических метра бетона

Для заливки ленточного фундамента понадобится 42 кубических метра бетона

Подставляем исходные данные в формулу объема параллелепипеда V=LхHхS: V=40х1,5х0,7=42 м3. Для заливки ленточного фундамента понадобится 42 кубических метра бетона.

Пример расчета бетона на ленточный фундамент

Допустим ваш фундамент общей длиной 40 метров, состоит из двух частей, которые разнятся по ширине: 10 метров ленты шириной 0,7 метра и 30 метров ленты шириной 0,5 метра. В этом случае используем всю ту же формулу объема параллелепипеда, только производим два расчета: для «куска» 10 метров (V1) и «куска» 30 метров(v2). После чего суммируем получившиеся объемы и получаем объем бетона для заливки (V)

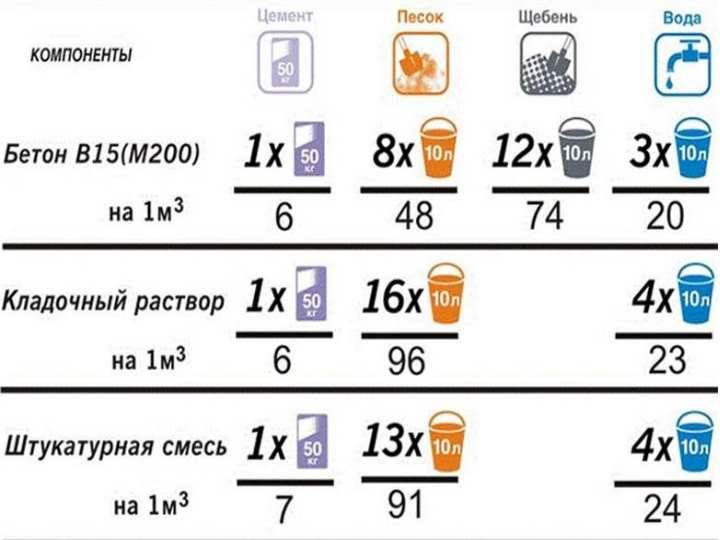

Сколько потребуется цемента?

Для замеса бетона под заливку ленточного фундамента, необходимо знать, сколько потребуется компонентов: цемента, песка, щебня и воды. В общем случае для возведения ленточных фундаментов используют бетон марки М200. Согласно ГОСТ в бетон М200 замешивается в следующих пропорциях компонентов:

Принимая что: 1 м3 бетона весит около 1 500 кг, 1 м3 портландцемента весит примерно 1 300 кг, 1 м3 щебня 1 450 кг, 1 м3 песка весит 1 700 кг, для приготовления 1 кубического метра бетона марки М200 потребуется: 255 кг цемента, 1 127 кг щебня, 714 кг песка и примерно 190 литров воды.

Соответственно для фундамента по первому варианту понадобится 42 м3х225 кг= 9 450 тонны цемента, а для фундамента по второму варианту 33м3х225=7 425 тонны цемента. Здесь стоит заметить, что пример, как рассчитать сколько нужно бетона в части расчета компонентов примерный и требует уточнения в каждом конкретном случае в зависимости от истинной массы завезенных вами строительных материалов.

Получаемые марки бетона при применение цемента М-400

Соотношение материалов в зависимости от марки бетона, при использовании цемента М-400

Марка бетона	Соотношение материала (Цемент х Песок х Щебень)	Расход Цемента на 1м3 бенона (кг.)
М-100	1 х 4.6 х 7.0	170
М-150	1 х 3.5 х 5.7	200
М-200	1 х 2.8 х 4.8	240
М-250	1 х 2.1 х 3.9	300
М-300	1 х 1.9 х 3.7	320

В данной статье приведен расчет для ленточного фундамента. Более подробно о нем, а также о возможных видах фундамента можно узнать из статьи «

Прежде, чем залить бетонный состав непосредственно в установленную опалубку ленточного либо другого основания, необходимо уложить на дне слой сухой смеси из песка и гравия, создав тем самым устойчивую подушку. Эту операцию не рекомендуется исключать, чтобы избежать ухудшения прочностных характеристик самого фундамента. Дополнительная основа помогает распределить нагрузку, которая осуществляется на грунт, а также обеспечить функции дренажа.

Современные основания не устраиваются без укладки специальной подушки, состоящей из гравийно-песчаной смеси. Основная задача застройщика заключается в том, чтобы определить, какое количество материалов понадобится для осуществления работ. Если вычисления будут произведены небрежно, то можно потратить лишние денежные средства.

Предложенная программа вычислений поможет более точно вычислить количество необходимых материалов для создания подушки под фундамент. Однако на начальной стадии сразу же нужно определиться с некоторыми параметрами, которые касаются размеров возводимого основания.

Песчаная подушка.

Если грунты основания, залегающие непосредственно под подошвой фундамента оказались:— неоднородные по составу,— сильнопучинистые,— просадочные,— слабые, рыхлые, с малым расчётным сопротивлением т.е. не могут служить естественным основанием под фундамент, в качестве основания применяются песчаные подушки. В этом случае слабые грунты под подошвой удаляют на глубину, определяемую расчетом, а образовавшийся котлован заполняют крупно- или среднезернистым песком или гравелистым грунтом, обладающими малой сжимаемостью и допускающими давление в 2—2,5 кг/см2 (в зависимости от крупности зерен и степени уплотнения).Песчаные подушки работают так же, как и грунты основания.Давление в грунтах основания быстро уменьшается по мере удаления от подошвы, достигая в ленточных фундаментах 55 % от среднего давления под подошвой на глубине, равной ширине фундамента, и 30 % на глубине, равной двойной ширине подошвы. В прямоугольных в плане фундаментах падение давления происходит ещё интенсивнее.

В связи с указанными свойствами грунтов, поперечное сечение песчаных подушек может быть принято по кривой изобар. Размеры подушек должны быть такими, чтобы давления, возникающие по кривой , были равны или меньше расчетного сопротивления на слабый (заменяемый) грунт. Свойство уменьшения давления в грунтах по мере удаления от источника сжатия используется также при определении ширины подошвы фундамента в тех случаях, когда подстилающий слой слабее рабочего. На практике для упрощения формы очертание подушки в разрезе принимается не по кривой равных давлений, а по объемлющей ломаной. Отсыпка песчаной подушки производится слоями толщиной 15—20 см с тщательным уплотнением . Ширина подушки внизу обычно принимается равной ширине подошвы фундамента с небольшим уширением (на 20—25 см) вверху подушки, учитывая, что изобары давлений, соответствующие 50–55 % от средних давлений под подошвой, обычно не выходят за пределы ширины подошвы фундаментов.

Расчёт песчаных подушек сводится к следующему.

1. Определяют ширину подошвы фундамента b из условия прочности песчаной подушки по формуле:b = N/100•Rn2. Находят величину a — отношение расчетного сопротивления слабого грунта к среднему давлению под подошвой (расчётному сопротивлению песчаной подушки):a = R/Rn

3. Зная величину a, находим по табл., , отношение h/b, обозначенное через m.

По найденным величинам b и m определяют высоту подушки h по формуле:h = m•bРассчитаем ленточный фундамент с песчаной подушкой из примера в предыдущей до этой записи Построим свой дом : нагрузка на 1 п.м. подошвы Nн = 6130 кг; грунт — пылеватый песок, насыщенный водой с расчётным сопротивлением R=1,0 кг/см2; расчетное сопротивление на песчаную подушку Rп=2,0 кг/см2. Находим ширину подошвы фундамента b из условия прочности песчаной подушки: b = 6130/100•2 = 30,65 смa = 1/2 = 0,5По табл. см фото к записи для ленточного фундамента a = 0,5 соответствует т = 1,14.

Высота песчаной подушки : h = 1,14×30,65 = 34,941 ≈ 35 см

Рассмотрим ситуацию когда нижележащий грунт слабый, а на поверхности прочный грунт (такое встречается редко, но не исключено, что кто-то обнаружит у себя на участке такой геологический разрез).При расчёте подстилающего слоя слабого грунта на прочность подбирается такая ширина подошвы фундамента, при которой давление на подстилающий слой не превышает расчетного. N = 6130 кг, расчетное сопротивление на рабочий слой R1=2,0 кг/см2,расчетное сопротивление на подстилающий слой R2=1,1 кг/см2. Ширина подошвы фундамента из условия прочности несущего слоя грунта :

b = 6130/100•2 = 30,65 см

Расстояние от низа подошвы до подстилающего слоя слабого грунта h = 31 см. m = h/b = 31/30,65 ≈ 1

По табл. см фото к записи сообщества Построим свой дом (при ленточном фундаменте) величине m = 1 соответствует величина a = 0,55.Давление на подстилающий слой:σ2 = α•R1 = 0,55×2 = 1,1 > расчетного R2.Условие не выполнено.

Уширяем подошву фундамента b до 40 см и определяем давления σ1 и σ2:σ1 = 6130/100•40 = 1,53 кг/см²,m = h/b = 31/40 = 0,775По табл. величине m = 0,775 соответствует a = 0,655; давление на слабый подстилающий слой:σ2 = α•σ1 = 0,655×1,53 = 1 кг/см²равно расчетному R2.Условие выполнено.

Источник

Как посчитать объём песка для кабельной траншеи?

При расчёте траншеи в форме перевёрнутой трапеции под кабельную канализацию лично я делаю расчёты так. Считаю сначала по верхней ширине, потом по ширине дна. Расчёт песчаного основания по ширине дна — это правильный подсчёт. В обоих случаях подсчётов (по верхним и нижним точкам) добавляем в расчёты высоту пакета труб с кластерами, песчаного основания и засыпки труб песком. Эта высота и будет высотой песчаной засыпки. Всё остальное — грунт (если канализация на проезжей части — вся траншея до асфальтобетонного покрытия засыпается песком). Складываем величины площади сечения из обоих подсчётов и делю пополам. Получается расчёт по средней точке траншеи. Отсюда получаем значения песчаного основания (по нижней точке.) Засыпку землёй (H траншеи — h песка = h грунта) берётся по средней точке. Вычитаем площадь земляной засыпки из общей площади траншеи и получаем площадь сечения песка вместе с трубопроводом. Вычитаем площадь трубопровода из площади песка и получаем площадь обратной засыпки вместе с песчаным основанием. Чтобы согласовать средние значения в расчётах и расчёты песчаного основания по нижней точке, лично я вычитаю из среднего значения песчаной подложки — нижнее и разницу вычитаю из обратной засыпки песком. Получается небольшая компенсация избыточных значений песка. Умножаем площади на длину и получаем объемы. Кстати. Глубину траншеи можно рассчитать так: Берём длину от поверхности до верхней точки трубопровода на вводах в колодцы. Затем прибавляем к величине толщину пакета труб с кластерами, песчаной подложки и получаем дно траншеи. Если уж совсем правильно мерить, то вводы должны быть чуть глубже чем остольная траншея. Иначе в канализации может скапливаться вода. Ещё нужно учитывать, что длина траншеи будет меньше длины трубопровода, так как часть трубопровода уходит в пазух котлованов колодцев. Дабы не было наложения объемов и неверных подсчётов длины траншеи- вычитайте из длины трубопровода размеры пазух котлованов. Некоторые инженера тех надзора придираются к этому.

Не могу сказать, что мои расчёты 100% верны, но они близки к фактическим. И ещё… Некоторые заказчики требуют не вводить в расчёты коэффициент разрыхления песка и грунта аргументируя это тем, что в стоимости по смете заложен коэффициент. Настаивайте на своём и убеждайте, что коэффициент обязателен. Потому как даже если по смете песок будет дороже для компенсации коэффициента, ваши строители могут остаться на середине строительства без этого «дорогого» песка. И никто вам больше нормы потраченные кубы не оплатит кроме вас самих. Так что в расчёт коэффициент включать надо.

Процесс производства

Промышленное изготовление смесей песочно-гравийных регламентировано ГОСТом 23735-2014, подразумевающим разработку двух типов пород:

• гравийно-песчаные;
• валунно-гравийно-песчаные.

Породы получают либо намыванием со дна рек, озер, морей (самый качественный сорт смеси), либо добывают с русел пересохших водоемов.

Однородная по составу щебеночно-гравийно-песчаная смесь – предмет добычи природных ископаемых.

Обогащенный тип ПГС производится из ПГС природного происхождения путем:

• добавления оптимального объема гравия или песка;
• удаление до нужного объема гравия и/или песка.

Другой способ обогащения состоит в добавлении в ПГС дробленного песка и/или щебня в объеме, который согласовывается с заказчиком (потребителем).
