Сравнение алюминиевых и медных проводов по техническим характеристикам
Для того, чтобы понять, чем отличается медь и алюминий, нужно рассмотреть и сравнить их технические характеристики.
Свойства проводников
Основными электрическими свойствами материала проводников являются их удельное электрическое сопротивление, теплопроводность и температурный коэффициент сопротивления. К механическим свойствам можно отнести вес, прочность, удлинение перед разрывом и срок службы в режиме нормальной работы.
Удельное электрическое сопротивление
Удельное электрическое сопротивление – это способность материала оказывать сопротивление электрическому току при его протекании через проводник. Эта характеристика вычисляется по формуле:
Ρ = r⋅S/l,
где l – длина проводника, S – площадь поперечного сечения, r – сопротивление.
Для сравнения:
| Материал проводника | Удельное электрическое сопротивление, Ом·мм²/м |
|---|---|
| Медь | 0,0175 |
| Алюминий | 0,0300 |
Как видно из этой таблицы, у меди удельное сопротивление ниже и, соответственно, она меньше нагревается и лучше проводит электрический ток.
Теплопроводность
Теплопроводность – это свойство проводника, которое показывает количество тепла, которое проходит в единицу времени через слой вещества
Для расчёта электрического кабеля данная характеристика является достаточно важной, так как от неё зависит безопасная эксплуатация электропроводки. Чем выше теплопроводность материала, тем он меньше нагревается и лучше отдает лишнее тепло
Для сравнения:
| Материал проводника | Теплопроводность, Вт/(м·К) |
|---|---|
| Медь | 401 |
| Алюминий | 202—236 |
Температурный коэффициент сопротивления
При нагревании различных материалов их электропроводимость изменяется. Характеристикой, которая показывает это изменение называется температурным коэффициентом сопротивления (ТКС). Это значение выявляют с помощью специального измерителя ТКС и берут среднее значение этого коэффициента.
Для сравнения:
| Материал проводника | Температурный коэффициент сопротивления, 10-3/K |
|---|---|
| Медь | 4,0 |
| Алюминий | 4,3 |
Чем меньше температурный коэффициент сопротивления, тем большей стабильностью обладает проводник.
Вес и электропроводимость проводника
Медь намного тяжелее алюминия. Её плотность составляет 8900 кг/м³, а плотность алюминия 2700 кг/м³. Это означает, что проводник из меди будет тяжелее аналогичного по размеру алюминиевого провода в 3,4 раза.
Важно понимать, что электропроводимость меди более чем на 50% выше, чем у алюминия и, соответственно, чтобы проводник из алюминия мог провести такой же ток он должен быть больше медного на 50%. Поэтому эффективнее использовать медный проводник, чем кабель из алюминиевого материала
Поэтому эффективнее использовать медный проводник, чем кабель из алюминиевого материала.
Удлинение перед разрывом и прочность
Электрический кабель может работать в различных режимах и условиях эксплуатации, поэтому при выборе проводника очень важно учитывать его стойкость к механическим нагрузкам. Сопротивление на разрыв – характеристика, которая учитывает прочность материала и противодействие разрушающей нагрузке
Для сравнения:
| Материал проводника | Предел прочности на разрыв, кг/м² |
|---|---|
| Медь | 27 – 44,9 |
| Алюминий | 8 – 25 |
Исходя из анализа таблицы хорошо видно, что медь обладает высокой стойкостью к механическому воздействию и существенно превосходит алюминий по такой характеристике.
Срок службы
Срок службы электрической проводки зависит от условий эксплуатации и окружающей среды. Принято считать, что срок службы алюминиевого кабеля в нормальных условиях работы составляет 20-30 лет. В то же время медная проводка служит значительно дольше и срок её службы может достигать до 50 лет.
Электрохимическая коррозия

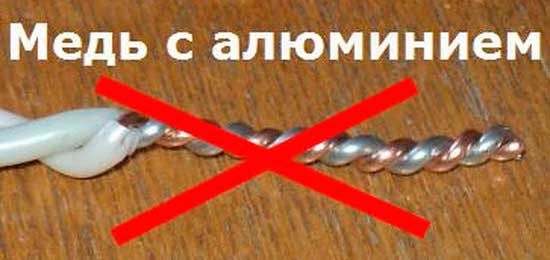

При этом алюминий и медь не совместимы гальванически. Если вы их соедините напрямую, это будет что-то вроде мини батарейки.
При прохождении тока через такое соединение, даже при минимальной влажности, происходит электролизная химическая реакция. Проблемы обязательно рано или поздно себя проявят.
Окисление, ослабление контакта, его дальнейший нагрев с оплавлением изоляции. Переход в короткое замыкание, либо отгорание жилы.
К чему может в итоге привести такой контакт, смотрите на фото.
Как же сделать такое соединение грамотно и надежно, чтобы избежать проблем в будущем.
Вот несколько распространенных способов, которые применяют электрики. Правда не все они удобны для работы в монтажных коробках.
Рассмотрим подробнее каждый из них и выберем наиболее надежный, не требующий последующего обслуживания и ревизий.
Какой провод лучше медный или алюминиевый? — Электро Помощь
Представить дом или квартиру без электричества в наш век невозможно, свет поступает во все квартиры и дома. Чтобы определить какая проводка лучше медная или алюминиевая необходимо рассмотреть характеристики двух материалов и провести сравнительный анализ.
Алюминиевая проводка
Данный тип проводки получил широкое распространение в жилых домах и квартирах всей страны еще во времена СССР. Встретить алюминий можно и сейчас, в любом доме старше 15-20 лет. Связано это было с такими параметрами сплава, как:
Так как алюминий весит намного меньше меди, его больше применяют при прокладке линий электропередач, что позволяет уменьшить нагрузку на опоры, соответственно сэкономить на их изготовлении и монтаже. Согласно ПУЭ при монтаже новой сети не применяют алюминиевые кабели сечением менее 16 мм2. Не стоит сбрасывать со счетов и дешевизну, так как медь стоит дороже.
Минусы
Однако даже качественный алюминиевый провод имеет больше минусов, чем плюсов. К негативным моментам относят:
- меньшая электрическая проводимость, чем у меди (разница в 2 раза);
- способность окисляться при контакте с воздухом (в результате окисления на поверхности провода образуется слой, который не проводит электрический ток, что уменьшает полезное сечение и увеличивает сопротивление);
- меньший срок службы (составляет 20-25 лет, после чего резко возрастает вероятность пожара из-за окисления и последующего нагревания контактов);
- слабая механическая прочность (после нескольких изгибаний алюминиевый кабель легко ломается);
- сложность монтажа (обеспечить необходимую проводимость придется в этом случае, выбирая кабели большего сечения, с которыми крайне неудобно работать. Такие кабели выпускаются только одножильными).
Медная проводка
При покупке или строительстве дома, квартиры желательно использовать этот тип проводки.
Однако, имейте ввиду, что, заменив проводку в квартире вы еще не получили надежную и способную выдерживать большие нагрузки сеть.
Не забывайте, что вводной кабель от лестничного щитка до квартиры в старых квартирах всегда выполнен из алюминия. Следует заменить этот участок, ведь его проводимость теперь слабое место новой сети.
Достоинства медной проводки
Сравнение параметров, представленных ниже с параметрами алюминия позволит сделать правильный выбор в дальнейшем. Медь, как материал для электропроводки имеет ряд достоинств, к которым относят:
- хорошую проводимость (даже после окисления пленка на поверхности не препятствует прохождению электрического тока);
- срок службы доходит до 50 лет;
- высокую механическая прочность (жила легко выдерживает изгибание и скручивание до 10-15 раз);
- легкость монтажа (промышленностью выпускается несколько видов проводов с различными параметрами и жилами, с которыми удобно работать).
Минус домашней сети из меди, наверное, один – это ее цена, однако, когда необходимо выполнить качественную проводку отдавайте предпочтение этому материалу.
В строительных магазинах можно приобрести провода из сплавов цинка, покрытых медным напылением. Они стоят дешевле, чем медные, однако и характеристики материалов уступают проводам из чистой меди.
При нехватке средств лучше выполнить комбинированную проводку, розеточную группу отдельно запитать медными проводами, рассчитанными на большую силу тока, а цепи освещения – алюминиевыми.
Однако имейте в виду, что соединение алюминий и медь выполняют только через специальные зажимы или соединительные колодки, которые препятствуют прямому контакту меди и алюминия, вызывающему сильное окисление последнего.
Из-за окисления стыка вырастает удельное сопротивление контакта, происходит нагрев и обгорание в итоге.
Рассмотрев характеристики легко прийти к выводу, что лучше для выполнения монтажных работ использовать медь, однако при необходимости можно выполнить сеть и из алюминия, вот только следить за ней придется тщательнее. Выбирать тот или иной тип проводки необходимо с учетом требований электробезопасности, ведь от этого зависит как долго прослужит сеть без необходимости вмешательства специалистов.
Какая проводка лучше медная или алюминиевая
21.03.2017
Что лучше — медная или алюминиевая проводка? Этот вопрос часто поднимается в среде специалистов и обычных людей, планирующих поменять старые провода в доме, квартире или офисе
Но чтобы принять правильное решение, важно знать преимущества и недостатки, правила эксплуатации, а также основные отличия между медной и алюминиевой коммутацией
Электрохимическая коррозия соединенных металлов
Любой проводник (медь, алюминий, сталь и другие) имеет определенный электрохимический потенциал. При взаимодействии влаги, которая имеется в воздухе и кислорода происходит электрохимическая коррозия в образующемся короткозамкнутом гальваническом элементе. Такая реакция приводит к ухудшению электрической проводимости провода. В данном случае необходимо принять дополнительные меры по защите соединений.
В представленной ниже таблице определены потенциалы различных проводников. Зная их, можно правильно подобрать материалы хорошо соединяемые между собой.
Таблица электрохимических потенциалов (мВ), возникающих между соединенными проводниками.
| Металл | Медь, ее сплавы | Свинцово-оловяный припой | Алюминий | Дюраль | Сталь | Нерж. сталь | Цинк покрытие | Хром покрытие | Серебро | Углерод (графит) | Золото Платина |
| Медь, ее сплавы | 0,00 | 0,25 | 0,65 | 0,35 | 0,45 | 0,10 | 0,85 | 0,20 | 0,25 | 0,35 | 0,40 |
| Свинцово-ол. припой | 0,25 | 0,00 | 0,40 | 0,10 | 0,20 | 0,15 | 0,60 | 0,05 | 0,50 | 0,60 | 0,65 |
| Алюминий | 0,65 | 0,40 | 0,00 | 0,30 | 0,20 | 0,55 | 0,20 | 0,45 | 0,90 | 1,00 | 1,05 |
| Дюралюминий | 0,35 | 0,10 | 0,30 | 0,00 | 0,10 | 0,25 | 0,50 | 0,15 | 0,60 | 0,70 | 0,75 |
| Сталь мягкая | 0,45 | 0,20 | 0,20 | 0,10 | 0,00 | 0,35 | 0,40 | 0,25 | 0,70 | 0,80 | 0,85 |
| Нерж. сталь | 0,10 | 0,15 | 0,55 | 0,25 | 0,35 | 0,00 | 0,75 | 0,10 | 0,35 | 0,45 | 0,50 |
| Цинк покрытие | 0,85 | 0,60 | 0,20 | 0,50 | 0,40 | 0,75 | 0,00 | 0,65 | 1,10 | 1,20 | 1,25 |
| Хром покрытие | 0,20 | 0,05 | 0,45 | 0,15 | 0,25 | 0,10 | 0,65 | 0,00 | 0,45 | 0,55 | 0,60 |
| Серебро | 0,25 | 0,50 | 0,90 | 0,60 | 0,70 | 0,35 | 1,10 | 0,45 | 0,00 | 0,10 | 0,15 |
| Углерод (графит) | 0,35 | 0,60 | 1,00 | 0,70 | 0,80 | 0,45 | 1,20 | 0,55 | 0,10 | 0,00 | 0,05 |
| Золото Платина | 0,40 | 0,65 | 1,05 | 0,75 | 0,85 | 0,50 | 1,25 | 0,60 | 0,15 | 0,05 | 0,00 |
Согласно требованиям стандартов допускается механическое соединение между собой материалов, электрохимический потенциал (напряжение) между которыми не превышает 0,6 мВ. Поэтому, прямое соединение меди и алюминия недопустимо — электромеханический потенциал в этом случае равен 0,65 мВ, что больше максимальной нормы на 0,05 мВ. Поэтому необходимо подобрать своего рода прокладку между данными материалами, которая оптимизирует напряжение в связке.
Рассматривая медный провод, оптимальным вариантом соединения для него будет сама медь и сталь (потенциал 0,1 мВ). Аналогично и с алюминием. Соответственно, чтобы соединить медный и алюминиевый провод правильно, нужно добавить между проводниками прокладку (шайбу) из стали.Также, по данным таблицы можно подобрать другие комбинации соединений.
Разобравшись с электрохимической коррозией соединенных металлов, перейдем к рассмотрению основных способов соединения электрических проводов.
Правила, приказы и ПУЭ по алюминиевой и медной проводке
Алюминиевая проводка
В соответствии с правками, принятыми в 2021 году, проводку в жилых помещениях можно делать из алюминиевых и медных кабелей.
Однако, к эксплуатации пригодны не алюминиевые провода образца 60-70х годов, а современные сплавы с некоторым содержанием железа. Главное – соблюдать требования, приведенные в таблице.
| Название линии | Наименьшее сечение кабелей и проводов, мм.кв | |
| С жилами из алюминиевых сплавов | С медными жилами | |
| Линии групповых сетей | 2,5 | 1,5 |
| Линии распределительной сети для питания жилых помещений (стояки) | 6 | 4 |
| Линии от этажных до квартирных щитов и к расчетному счетчику | 4 | 2,5 |
Запрет алюминиевой проводки в квартире
Алюминиевую проводку старого образца запрещено использовать ввиду признания ее потенциально пожароопасной
В соответствии с международными стандартами алюминиевая проводка старого образца признана потенциально пожароопасной, поэтому проводить ее запрещено. Несколько фактов, которые это подтверждают:
- В мире многократно были зафиксированы случаи возгорания, причиной которых стала алюминиевая проводка. В результате были унесены жизни не одного десятка человек.
- По статистике в многоквартирных и загородных домах с алюминиевой электросетью частота самовозгораний в 55 раз превышает количество возгораний в помещениях с электропроводами, изготовленными из других материалов.
- Согласно главе 7.1. ПУЭ. П.7.1.34 такая разновидность разводки разрешена к использованию только в сооружениях, которые были построены до 2001 года.
- Чтобы предупредить возгорание? запрещается соединять медную и алюминиевую проводку, например, скруткой.
Правила пользования алюминиевыми проводами
Исходя из выше сказанного, проводники из алюминия не считаются самыми оптимальными для прокладывания проводки в жилых домах. Но возможно их использование при условии соблюдения следующих правил:
- если необходимо соединение алюминиевых проводов, то необходимо применять исключительно механический способ, зажимные контакты и специально предназначенную для этого смазку, которая снизит вероятность окисления контактов;
- не соединять алюминиевую проводку напрямую с медной;
- периодически подтягивать винтовые соединения — алюминий в ходе эксплуатации начинает «подтекать» из-под места зажима, а это может привести к уменьшению площади контакта и подгоранию мест, в которых соединяются провода;
- следить за сроком службы.
Если вы запланировали сменить медную электропроводку в доме и проложить алюминиевую, но не по всем помещениям, а частично, то знайте, что это можно осуществить, но с соблюдением некоторых нюансов:
Медная проводка
При покупке или строительстве дома, квартиры желательно использовать этот тип проводки. Однако, имейте ввиду, что, заменив проводку в квартире вы еще не получили надежную и способную выдерживать большие нагрузки сеть. Не забывайте, что вводной кабель от лестничного щитка до квартиры в старых квартирах всегда выполнен из алюминия. Следует заменить этот участок, ведь его проводимость теперь слабое место новой сети.
Достоинства медной проводки
Сравнение параметров, представленных ниже с параметрами алюминия позволит сделать правильный выбор в дальнейшем. Медь, как материал для электропроводки имеет ряд достоинств, к которым относят:
- хорошую проводимость (даже после окисления пленка на поверхности не препятствует прохождению электрического тока);
- срок службы доходит до 50 лет;
- высокую механическая прочность (жила легко выдерживает изгибание и скручивание до 10-15 раз);
- легкость монтажа (промышленностью выпускается несколько видов проводов с различными параметрами и жилами, с которыми удобно работать).
Минус домашней сети из меди, наверное, один – это ее цена, однако, когда необходимо выполнить качественную проводку отдавайте предпочтение этому материалу.
В строительных магазинах можно приобрести провода из сплавов цинка, покрытых медным напылением. Они стоят дешевле, чем медные, однако и характеристики материалов уступают проводам из чистой меди.
https://youtube.com/watch?v=VbUwEhHf0aA
При нехватке средств лучше выполнить комбинированную проводку, розеточную группу отдельно запитать медными проводами, рассчитанными на большую силу тока, а цепи освещения – алюминиевыми. Однако имейте в виду, что соединение алюминий и медь выполняют только через специальные зажимы или соединительные колодки, которые препятствуют прямому контакту меди и алюминия, вызывающему сильное окисление последнего. Из-за окисления стыка вырастает удельное сопротивление контакта, происходит нагрев и обгорание в итоге.
Рассмотрев характеристики легко прийти к выводу, что лучше для выполнения монтажных работ использовать медь, однако при необходимости можно выполнить сеть и из алюминия, вот только следить за ней придется тщательнее. Выбирать тот или иной тип проводки необходимо с учетом требований электробезопасности, ведь от этого зависит как долго прослужит сеть без необходимости вмешательства специалистов.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Доброго времени суток. Сегодня, в рубрике «Советы и рекомендации» давно избитая тема — Кабель медный или алюминиевый, какой лучше выбрать для дома, квартиры, гаража или наружной прокладки. И все же, давайте попробуем разобраться. Не стану рассуждать о том, что «когда-то давно проводка в квартирах делалась из алюминия…», а сразу начнем оперировать фактами.
Недостатки
Алюминиевая проводка характеризуется высоким удельным электрическим сопротивлением. Это сопротивление равняется 0,0271 Ом х кв.мм/м. Учитывая данный факт, в новейших редакциях ПУЭ отмечается, что в квартире или доме можно использовать только ту алюминиевую проводку, поперечное сечение которой превышает 16 кв. миллиметров.
В конечном итоге получается так, что для обеспечения необходимого уровня пропускной способности нужно использовать кабель с большим сечением. Другими словами нужно монтировать проводку, которая имеет большую толщину. Если сравнивать проводку из меди, то она обладает таким удельным электрическим сопротивлением, которое равняется 0,0175 Ом х кв.мм/м.
Такая проводка более эффективная и для использования в доме можно брать медный кабель с меньшим поперечным сечением. Как уже было отмечено выше, алюминий способен окисляться и пленка, образующаяся во время этого процесса, имеет плохую токопроводимость. Здесь есть еще один нюанс: эта пленка образуется из верхней части провода. В результате происходит небольшое уменьшение его поперечного сечения, а в результате растет сопротивление.
Так как пленка на алюминиевой проводке обладает высоким сопротивлением, то в местах соединения отдельных частей проволоки растет переходное сопротивление. Вследствие этого проявляется в нагревании проводки в таких местах. В тех ситуациях, когда возрастает нагрузка на алюминиевую проводку, она начинает нагреваться. Если провод обладает достаточным поперечным сечением, то ничего страшного нет. Однако если проводка не рассчитана на такую нагрузку или используется больше своего нормированного срока эксплуатации, то это обязательно приводит к ее нагреву.
Последний факт можно назвать очень плохим для мест соединения. Дело в том, что при нагревании алюминия происходит изменение его формы и пластичности. Конечно, проволока расширяется. После того, как нагрузка исчезла и кабель остыл, он набирает привычной формы. Однако после неоднократного повторения таких процессов происходит ослабление контакта концов электропроводов.
Алюминий также обладает высокой хрупкостью. Она сильно возрастает после того, как он перегревается. Что касается срока службы, то для алюминиевой проводки он составляет 25 лет. После этого нужно устанавливать другой тип проводки.
Какое удельное сопротивление стали
Сталь — это металлический сплав железа с углеродом и другими элементами. В ее состав входит не менее 45% железа, содержание углерода колеблется от 0,02% до 2,14%. В зависимости от точного состава сталь используется в строительстве, машиностроении и приборостроении, а также во многих областях, например, в транспорте, народном хозяйстве, при производстве бытовых приборов.
Стальные провода отличаются невысокой проводимостью
Проводимость стали составляет всего 7,7 миллионов См/м, удельное сопротивление — 0,13 мкОм/м, то есть оно довольно высоко. Сталь плохо проводит электричество и не применяется при производстве непосредственно кабелей. Однако нередко можно встретить внешнюю оцинкованную стальную оплетку, которая защищает провода от механического растяжения. Такая защита нужна, если кабель проходит под дорогой или на нестабильном грунте, если есть риск резко дернуть провод.
Также из стали делают ПНСВ — провод нагревательный со стальной жилой, имеющий изоляцию из винила. Его размещают внутри конструкции до заливания бетона и используют в дальнейшем для электрообогрева готового блока. Электричество кабель практически не проводит.
Из стали производят провод ПНСВ
Недостатки
Недостатков у подобного вида проводов есть не мало:
- Текучесть металла. Алюминий имеет свойство растягиваться, это имеет негативное последствие в случае винтового соединения проводов. Соединения проводов со временем ослабевают, начинают греться, окисляться и подгорать, вплоть до полной потери контакта.
- Ломкость алюминия. В процессе старения и долгого эксплуатационного срока провода просто-напросто будут переламываться, особенно при частых нагрузках и перегревании. Это же нужно учесть, когда вы будете перезаделывать старые скрутки – при раскручивании и повторном их скручивании большой риск того, что жила переломится.
Все указанные недостатки в той или иной мере в конечном результате приводят к недолговечности всей системы электроснабжения и маленькому сроку ее эксплуатации. На вопрос, сколько служит алюминиевая электропроводка, вы получите исчерпывающий ответ – столько, сколько прослужит её изоляция. В зависимости от условий и способа прокладки срок службы 5-25 лет.

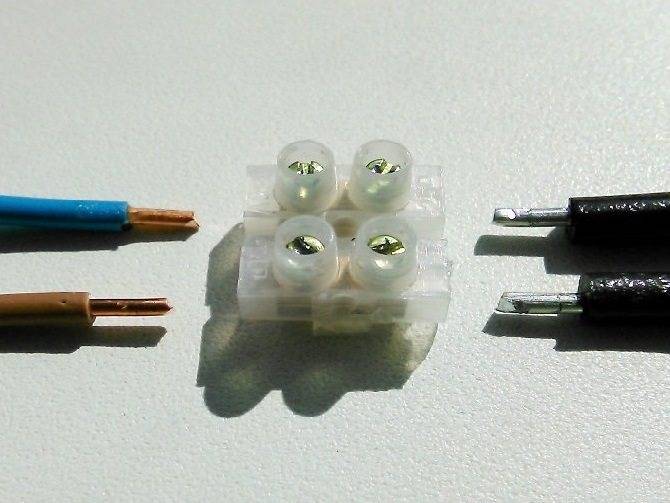

Соединение клеммниками
Использование клеммных колодок также помогает обеспечить безопасное соединение, предоставляя мастеру возможность выбора среди элементов, обладающих разным размером и количеством ячеек (его можно легко подогнать, обрезав все лишнее). Для обеспечения надежного контакта таким способом, необходимо открутить один из зажимных болтов, и протянуть в освобожденную таким образом клемму зачищенный на 5 миллиметров провод.
После этого крепление вновь закручивается, в результате чего проводник автоматически прижимается к гильзе. Такая же операция проделывается с другим проводом, главное только не переусердствовать с закручиванием винта. В целом эта схема является довольно приемлемой, если не использовать соединение из нескольких проводников.
Иные свойства
Сегодня алюминия производится практически в 2 раза больше, чем меди. А в сравнении со всеми добываемыми металлами, он уступает только стали. Это подтверждает, что с каждым годом электротехническая отрасль наращивает обороты его использования. Объясняется это целым рядом причин, которые мы рассмотрим далее.
Электрические показатели алюминия
Согласно «Международному стандарту по отожженной меди» (IACS), последней присвоен показатель в 100% проводимости. В соответствии с вышеперечисленной информацией, алюминий проводит электричество лишь со значением в 61% в эквиваленте общепринятому стандарту.
Таким образом, равное процентное соотношение будет достигнуто только при больших поперечных сечениях. В виду того, что медь существенно тяжелее алюминия, такой «увеличенный» в массе проводник всё равно окажется легче медного.
Этот факт доказан путём сложных математических расчётов, результат которых показывает, что 1 кг. алюминия обеспечивает равную скорость проводимости, что 2 кг. меди. Потому, если этого не требуют определённые технические условия к размеру проводников, медь заменяется алюминием.
Показатель прочности
При условии одинакового сечения медные жилы прочнее алюминиевых. Хотя, этот показатель легко увеличить за счёт легирования или термомеханической обработки, либо увеличить сечение.
Значения, приведённые в таблице, показывают, что алюминий проводит ток, но уступает меди в показателе «на разрыв». Тем не менее, он способен выдерживать собственный вес и не так перегружает опоры ВЛЭ, как медный.
Помимо этого, прессование алюминия подразумевает получение поперечных сечений сложных форм, чего нельзя получить из стали. Исходя из таких объективных причин новые элементы могут быть сконструированы так, что они окажутся наиболее эффективными в сравнении с допустимыми аналогами из других материалов.
Стойкость к коррозии
Алюминий не требует дополнительного окрашивания или покрытия цинком с целью защиты от коррозии. Естественное покрытие оксида предохраняет металл от последующего контакта с кислородом в воздухе и не допускает его дальнейшего окисления.
Интересно! При механическом повреждении защитного оксидного слоя, он мгновенно восстанавливается естественным путём
Срок службы
Продолжительность эксплуатации зависит от целого ряда условий. В первую очередь это температура и влажность. Хотя официально и озвучиваются цифры в 30 лет для меди и 15 для алюминия, на практике кабеля «отрабатывают» гораздо больше. В качестве примера можно привести дома сталинской или хрущёвской постройки. В некоторых из них до сих пор сохранилась «родная» электропроводка. Однако официальная информация озвучивается именно такими сроками.

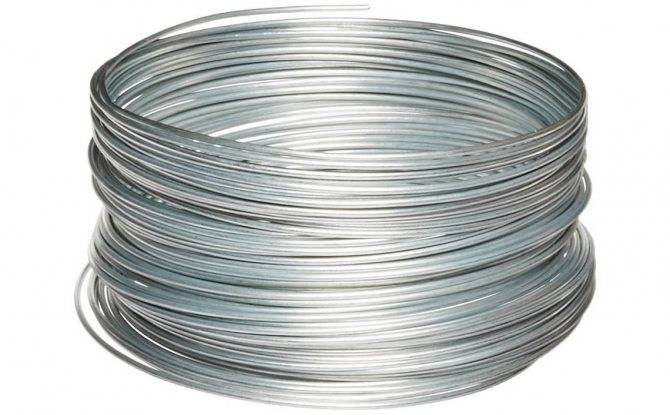

Свойства алюминиевой проводки
Алюминиевая проводка устойчива к механическим воздействиям
Алюминий – не лучший вариант для проводки в помещениях, однако материал обладает несколькими преимуществами в сравнении с аналогами. Речь идет о малом весе, который значительно упрощает монтажные работы при условии, что требуется большое количество кабеля из алюминия. Стоимость ниже в сравнении с медью. Эти два основных достоинства стали решающими при выборе разновидностей проводки во время строительства сооружений в СССР.
Еще немаловажная особенность материала – устойчивость к коррозии. Однако алюминий сильно окисляется при взаимодействии с воздухом. В результате образуется пленка, которая служит защитой от дальнейшего повреждения проводки. Эта пленка имеет плохую проводимость, что можно отнести к еще одному недостатку.
- При окислении медь не утрачивает свои токопроводящие свойства.
- Обладает большим эксплуатационным сроком.
- Материал более устойчивый к механическим воздействиям, например, сгибания, скручивания и т.д.
При окислении пленки образуются в обоих случаях, но каждой присущи разные токопроводящие свойства.
Текучесть алюминия
Алюминий в несколько раз мягче меди
Прежде всего, нужно знать о физических и химических особенностях алюминия. Вещество относится к группе текучих металлов, оно в несколько раз мягче меди. Это весомый недостаток, поскольку у домовладельцев появляется потребность регулярно проверять и при необходимости перетягивать все винтовые контактные места, например, в розетках, автоматах и клеммниках. Это очень неудобно, если в доме 10 и более розеток, которые нужно раз в полгода разбирать, подтягивать и монтировать на прежнее место.
Гибкость и хрупкость
Вторая особенность алюминиевых жил – это ломкость и хрупкость. Если перегнуть их несколько раз, они без особых усилий обломаются. Чтобы деформировать медь, нужно приложить немало усилий.
Подключение алюминия к автоматам
Алюминий и медь не совместимы гальванически
Третья особенность материала – контакты коммутационной аппаратуры. У УЗО, выключателей, реле напряжений, контакторов, клеммных колодок и пускателей их изначально изготовляют из меди или латуни.
Если напрямую подсоединить контакты латунь-алюминий = медь-алюминий, образуется гальваническая пара, сопровождающаяся сильным нагреванием места соединения и образование окислов.
Сечение жил
Еще одна особенность алюминиевой проводки – потребность увеличивать сечение жил проводки. Если раньше было достаточно применять кабеля с медными жилами размера 2,5 мм.кв, теперь есть необходимость укладывать не менее 4 мм.кв.

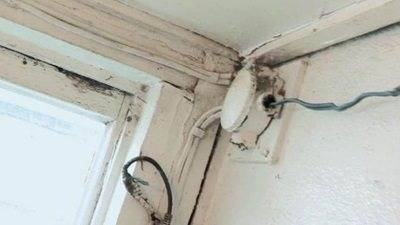

Стоит ли менять алюминиевую проводку в квартире или нет
В старых домах, где алюминиевая проводка сгнила и сыпется при прикосновении к ней, ответ может быть только один — срочно необходимо менять ее на медную электропроводку. Конечно затраты будут, но со старой электропроводкой вы можете потерять значительно больше.
Алюминиевая проводка в квартире
Иногда алюминиевая проводки может быть в удовлетворительном состоянии, когда она использовалась в сухих помещениях и не перегревалась. По составу советский алюминий соответствовал ГОСТу, который выдерживал многократные перегрузки, не имел такую ломкость как сегодняшний, китайский алюминий, да и российский тоже.
Чтобы сломать советский алюминий, нужно было хорошо постараться. Сечение алюминиевого провода того времени, соответствовало ГОСТу, не как сейчас, сечение провода в 2 мм² называют 2,5 мм² и т д. Кроме того в состав алюминиевого провода входят добавки которые удешевляют его стоимость, но никак не улучшает его характеристики, скорее наоборот.
Ещё один парадокс, если раньше допустимый номинальный ток алюминиевого провода сечением 1 мм² был равен 4 А, то сейчас он стал по-новому ГОСТу равен 7 А (для небольших сечений). При том, что качество алюминиевого провода ухудшилось и занижено сечение.
Зависимость номинального тока от сечения алюминиевых проводов
В случае если старая алюминиевая электропроводка неплохо сохранилась, а количество бытовых приборов значительно выросло, то есть нагрузка электросети в доме возросла, можно рекомендовать не трогать старую алюминиевую проводку в квартире, а установить реле приоритета.
С этим реле контроля нагрузки можно без модернизации электропроводки использовать мощность бытовых приборов в 2 раза большую, за счет последовательного включения приборов. Если у вас отсутствует электрический щиток в квартире, тогда нужно его установить. Не ставить же реле приоритета в подъездный щиток. В электрощит также можно установить вводной автомат вместо пробок в подъездном щите.
Ещё одним вариантом можно воспользоваться с небольшой переделкой электропроводки в квартире, при хорошем состоянии алюминиевых проводов. Основной ток нагрузки приходится на такие бытовые приборы как стиральная машина, бойлер, микроволновка, т. е. самую большую нагрузку несет кухня. В данном случае можно заменить алюминиевые провода, на медный кабель, только в помещении кухни.
Стоимость такой модернизации электропроводки будет невысокой. От подъездного щита нужно провести медный кабель с рассчитанным сечением по нагрузке до счетчика в квартире и установить щиток с вводным автоматом, автоматом для стиральной машины, розеток. Также желательно поставить УЗО, реле напряжения и реле приоритета.
УЗО необходимо для безопасности. Реле напряжения ставим обязательно, ведь у вас старая электропроводка и вероятность обрыва нуля очень высокая. Дешевле установить реле напряжения, чем приобретать дорогую бытовую технику заново. В подъездном электрощите нужно заменить все алюминиевые провода, на медный кабель и вывести его на клеммы вводного автомата нового квартирного щитка.
Заземление (при его отсутствии) можно взять с корпуса электрощита в подъезде с болтового соединения. С квартирного щитка лучше вести отдельный медный кабель для всех розеток кухни. Если есть электрическая плита, кабель должен быть также отдельным, от счетчика через автомат на розетку плиты. Освещение кухни можно не трогать.
Монтаж проводки по плинтусу
На кондиционер в комнатах устанавливают отдельный автомат, а медный кабель ведут от квартирного щитка по пластиковому кабельному каналу до плинтуса. Современные плинтуса имеют каналы для электропроводки. По плинтусу подводят кабель до места розетки, и поднимают его до розетки по кабельному каналу.
Такая модернизация обойдется вам значительно дешевле, чем замена электропроводки по всей квартире.
Технические характеристики проводов
Характеристики кабелей разнятся между собой. Оба металла имеют сильные и слабые стороны. Эти параметры необходимо знать для правильного выбора, монтажа и обслуживания проводки в квартире. Для их сравнения следует учесть ряд критериев.
Удельное электрическое сопротивление
Эта величина показывает связь между материалом проводника и электрическим сопротивлением. От этого параметра зависит, какой максимальный ток сможет пропустить кабель без перегрева и расплавления изоляции.
| Металл | Удельное электрическое сопротивление, Ом*мм2/м |
| Медь | 0,017 |
| Алюминий | 0,028 |
Из таблицы следует, что при равных длинах и сечениях сопротивление алюминиевых проводов будет в 1,67 выше. Отсюда более высоким будет и нагрев при равных токах.
У меди меньше сопротивление поэтому можно обойтись кабелем меньшего сечения
Теплопроводность
Данный параметр характеризует возможность проводника рассеивать лишнее тепло
Это свойство важно принять во внимание, ведь на кабеле не должно быть локальных перегревов. Для учета этого параметра применяет коэффициент теплопроводности. Чем он выше, тем лучше металл рассеивает температуру
Чем он выше, тем лучше металл рассеивает температуру.
| Металл | Коэффициент теплопроводности, Вт/(м*°C) |
| Медь | 389,6 |
| Алюминий | 209,3 |
Очевидно, что превосходство меди сохраняется. Она рассеивает тепло в 1,86 раза эффективнее.
Высокая теплопроводность меди позволяет пропускать ток большей мощности
Температурный коэффициент сопротивления
Температура проводки влияет на электрическое сопротивление. Отсюда будет меняться и падение напряжение в электросети. Связь между нагревом и проводимостью кабеля характеризуется температурным коэффициентом сопротивления.
| Металл | Температурный коэффициент сопротивления |
| Медь | 0,043 |
| Алюминий | 0,042 |
Таблица показывает, что сопротивления металлов при нагреве ведут себя практически одинаково.
Вес кабелей из алюминия и меди
От этого параметра будет зависеть удобство монтажа и стоимость проводки. Вес вещества первостепенно зависит от плотности.
| Металл | Плотность, кг/м3 |
| Медь | 8900 |
| Алюминий | 2700 |
При равных объемах соотношение масс меди и алюминия составляет 3,3 раза. Для квартирной проводки этот фактор некритичен. Но для монтажа воздушных линий электропередач вес токоведущей жилы играет значимую роль. В данном случае алюминий выигрывает. Его масса ощутимо меньше.
Из-за меньшего веса алюминиевый провод исползуется на воздушных линиях электропередачи
Прочность при растяжении
Это свойство применимо к воздушным линиям. Проводник должен выдерживать свой вес и круглогодичные растяжения из-за летней жары и зимних морозов. Прочность металлов определяется их временным механическим сопротивлением.
| Металл | Временное сопротивление, МПа |
| Медь | 200-250 |
| Алюминий | 80-120 |
Таблица показывает, что медь на разрыв в 2 раза прочнее.
Период эксплуатации
Время эксплуатации кабеля зависит от условий среды. Если говорить о квартирной проводке, то срок службы рассматриваемых кабелей имеет существенные отличия.
| Металл | Ориентировочный период эксплуатации, лет |
| Медь | 30 |
| Алюминий | 15 |
В старых домах проводку выполняли из алюминия. Она до сих пор исправно служит. Однако с цифрами не поспоришь. Срок службы медной проводки в 2 раза больше.
Медные провода отличаются больше долговечностью
