Пластиковые вентиляционные трубы, воздуховоды, прямоугольные каналы и их описание

Вентиляционные трубы: требования и критерии выбора

Вентиляция закладывается на стадии разработки проекта, одновременно с другими инженерными системами. В этот момент определяется вид вентиляционной системы, характеристики основных элементов и подходящие материалы. К приточным и вытяжным вентиляционным трубам предъявляют несколько требований:

• Прочность. Трубам полагается выдерживать напор воздуха, заданный при проектировании.
• Пропускная способность. Ее можно узнать из документации на товар.
• Герметичность и соответствие нормам теплоизоляции (устойчивость к возгоранию).
• Удобство эксплуатации. При движении воздуха в системе возникает аэродинамический шум; его уровень не должен превышать установленные санитарно-гигиенические нормы.
• Простота использования. Составные элементы системы легко устанавливаются, обслуживаются и меняются при ремонте.
• Вес. Система в готовом виде не должна превышать допустимую нагрузку на несущие конструкции.
• Эргономичность. Система должна занимать минимум места и вписываться в общую концепцию интерьера.

Использование пластика уменьшает вес и стоимость вентиляцииИсточник pinterest.com

Вентиляционные трубы, предлагаемые на рынке, можно классифицировать несколькими способами:

По форме поперечного сечения

Размеры и назначение помещения диктуют выбор формы. Вытяжная труба для вентиляции в частном доме может иметь одну из двух форм поперечного сечения:

• Круглую. Круглые трубы проще изготавливать и легче монтировать, чем прямоугольные, что приятным образом сказывается на их стоимости. У них хорошая аэродинамика, большая пропускная способность и более аккуратный внешний вид. Хоть круглые воздуховоды чаще встречаются на промышленных объектах, некоторые интерьерные стили (лофт, хай-тек) приветствуют их использование.
• Прямоугольную (квадратную). Поперечная форма таких элементов облегчает их размещение впритык к стенам и потолку. Вместе с тем, они больше весят, сложнее в изготовлении и сильнее шумят во время эксплуатации. Прямоугольные воздухораспределительные сети организовывают в помещениях офисного типа, в квартирах и частных постройках.

Круглые вентиляционные трубы в гостиной лофтИсточник houzz.es

Круглые трубы имеют оптимальные аэродинамические характеристика; такие изделия большого диаметра являются лучшим решением для просторного цеха. Вентиляция из плоских прямоугольных элементов будет меньше бросаться в глаза в помещении с низким потолком. Трубы с прямоугольным профилем нуждаются в дополнительной изоляции, поскольку углы создают дополнительное сопротивление, скорость движения воздуха падает, а шум — возрастает.

Существующие разновидности воздуховодов

Прежде чем будет произведена установка вентиляционных труб в частном доме, нужно подобрать их, учитывая следующую классификацию изделий:

• по форме поперечного сечения;
• по материалам, используемым в производстве.

Форма сечения определяет ряд особенностей конкретных изделий:

Круглые воздуховоды – значительно проще и дешевле в производства, а также обладают хорошей аэродинамикой

Чаще всего используются на промышленных предприятиях, где важно качество, а не внешние характеристики.

Квадратные и прямоугольные воздуховоды изготавливать сложнее, они имеют большую массу, а также издают гораздо больше шума при эксплуатации, но при этом их достаточно просто монтировать. Правильная форма облегчает их стыковку с прямыми углами на стыке стен и потолка

Используется в зданиях офисного типа, а также в многоквартирных и частных домах.

Что касается материалов для производства, то ценятся следующие виды:

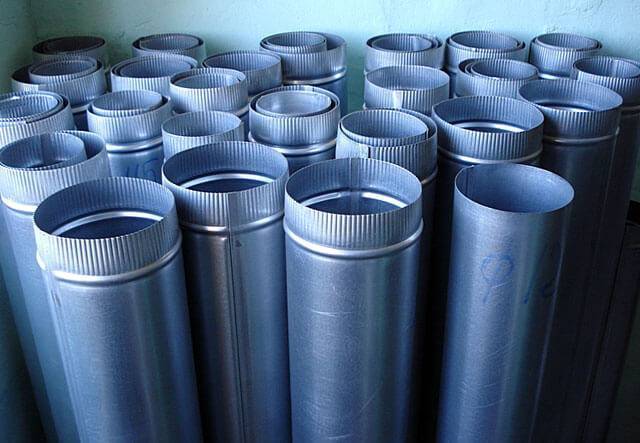

• Оцинкованная сталь – устойчива к коррозионному воздействию, в процессе эксплуатации не теряет своих основных качеств, если речь идет о применении в условиях умеренного климата. Повышенная влажность не является угрозой для материала (детальнее: “Виды вентиляционных оцинкованных труб и способы их использования”).
• Нержавеющая сталь – необходима для создания воздуховодов в помещениях с повышенным температурным режимом (на промышленных предприятиях) до 500 градусов по Цельсию. Жаростойкая сталь крайне устойчива к всевозможным агрессивным средам.
• Металлопластик – материал, представленный двумя слоями металла, объединяемыми между собой за счет вспененного пластика. Основным отличием является повышенная прочность, а также малый вес собираемых конструкций, отсутствие необходимости использовать дополнительный теплоизоляционный материал. Внешне трубы также очень красивы, но и стоят они достаточно дорого, что ограничивает спрос на них.
• Пластик – это общая категория полимерных материалов, которые идеально подходят для транспортировки воздуха, как в бытовых, так и в промышленных условиях (химическая, пищевая, фармацевтическая и другие отрасли). При производстве данного материала в качестве основы используют поливинилхлорид (ПВХ), обуславливающий устойчивость пластика к влаге, щелочным и кислотным средам. Повышенная гладкость пластиковых поверхностей позволяет воздушным массам перемещаться без сопротивления, а герметичная стыковка труб минимизирует риск утечки или попадания примесей в транспортируемый воздух.

Способ производства определяет следующие виды трубопроводов:

• прямошовные;
• спирально-навивные;
• спирально-сварные.

Что касается жесткости, то трубы бывают гибкими или жесткими.

Итак, самыми популярными являются жесткие трубы с сечением в виде круга или квадрата. Такие вытяжные трубы для вентиляции полностью соответствуют всем прочностным характеристикам, очень просты в эксплуатации и установке. Причем их не нужно закреплять между собой, поскольку их вес оптимален для обычной прочной стыковки.

Минусы: пониженное значение звукоизоляции и рифленая структура, приводящая к снижению скорости воздушного потока. Любая вентиляционная труба для вытяжки в частном доме должна быть выбрана на основании предложенных критериев и характеристик.

Существует два основных способа стыковки вентиляционных труб в частном доме:

• фланцевый – монтаж осуществляется при помощи одноименных элементов (фланцев), а повышенная герметичность обеспечивается уплотнителями;
• безфланцевый  – предполагает фиксацию при помощи стального бандажа и металлической рейки.

Классификация воздуховодов

Воздуховоды для вытяжки на кухне могут разделяется на группы по разным показателям: материал изготовления, эксплуатационные характеристики, тип конструкции. Вентиляция для вытяжки на кухне выбирается индивидуально для каждого помещения.

По виду конструкции

Все изделия можно разделить на два типа:

• Гибкие. Могут размещаться под прямым углом. Их можно сжимать и растягивать, но нужно учитывать, что слабо вытянутый воздуховод имеет лучшее сопротивление воздушным потокам. Обычно такие конструкции делаются из алюминия. К недостаткам относят невозможность создания гофрокороба длиной свыше 3 метров из-за ухудшения производительности системы.
• Жесткие. Отличаются простотой сборки и имеют гладкую и ровную внутреннюю поверхность. Воздушный поток не имеет преград благодаря гладкости, из-за чего эффективность таких систем больше.

По форме

Выделяют несколько основных вариантов:

• Округлые. Это изделия, которые используются в домах с высокими потолками. Из-за особенностей конструкции и размеров воздуховода устанавливаются нечасто. При подключении к вентиляционному каналу для вытяжки квадратной или прямоугольной формы потребуется применение специальных коннекторов.
• Прямоугольные и квадратные. Универсальные воздуховоды, которые чаще всего ставятся в домах и квартирах. Установку можно выполнить за шкафчиками на кухне. Есть возможность прокладывания по любой траектории.
• Овальные. Имеют схожие характеристики с округлыми моделями.
• Плоские. Это подвид прямоугольных конструкций, которые практически незаметны.

Прямоугольные конструкции используются чаще остальных видов. Производители выпускают изделия в нескольких размерах. Для вытяжек мощностью не более 300 куб.м./час применяются воздуховоды с сечением 110×55 мм. Для приборов с производительностью 350 куб.м./час подходят изделия 120×60 мм. Устройства с мощностью до 1000 куб.м./час требуют сечение 240×60 мм.

По материалам

Популярны воздуховоды из пластика и различных металлов. Каждый материал имеет свои особенности и преимущества, которые будут реализованы в определенных условиях.

• Пластик. Это самые востребованные конструкции для кухонных вытяжек. По форме бывают округлые и прямоугольные. К основным плюсам можно отнести устойчивость к коррозии, легкость сборки и монтажа трубы для вытяжки, гладкость стенок, низкая цена и небольшой вес. Во время работы вытяжки такие системы не издают шума. К недостаткам относят необходимость покупки переходников и коннекторов для соединения частей, а также неустойчивость к высоким температурам.
• Алюминий. Из этого материала часто создаются конструкции для вентиляционных систем. К преимуществам можно отнести низкую цену, простоту и универсальность, легкость монтажа, стойкость к высоким температурам. Однако алюминий имеет серьезные недостатки, ограничивающие его применение – это высокая теплопроводность, из-за которой будет наблюдаться скопление конденсата; непрезентабельный внешний вид и слабая прочность конструкции.
• Сталь. Для воздуховодов выбирается нержавеющая или оцинкованная сталь. Это прочный материал, который стоит недорого, имеет ровную основу, не подвержен деформации и не выделяет вредных веществ. С каждым годом популярность стальных изделий уменьшается. Это связано с необходимостью применения максимально надежных и устойчивых фиксаторов, сложностью резки металлических труб, большим весом и шумной работой.

Виды воздуховодов

Вентиляционные воздуховоды делятся на группы по материалу, из которого они изготавливаются, и по форме. В первом случае — это металл и пластик. Во втором – это с круглым сечением или с прямоугольным. Есть различи и по виду структуры – это гладкие и гофрированные.

• В круглых воздуховодах минимальное сопротивление, тем более, если внутренняя поверхность гладкая.
• Большое сопротивление у гофрированных труб. Но без них иногда собрать домашний воздуховод, где на небольшом участке есть несколько поворотов, не получится. Сложность сборки возникнет и в том случае, если к магистральному каналу подсоединяется кухонная вытяжка.

Все современные воздуховоды можно собрать самостоятельно, никаких сложностей их установка и крепление не вызывают. Таким образом, сделать вентиляцию в частном доме самому – не проблема. Например, гофра крепится к патрубкам обычными металлическими или пластиковыми хомутами. Пластиковые трубы между собой соединяются специальными двусторонними муфтами или фасонными фитингами.

Если на кухне установлена проточная вытяжка от варочной плиты, она не считается дополнительной системой вентиляции. Основная задача такого прибора – это удаление от плиты неприятных запахов, пара и продуктов сгорания энергоносителя. При этом она включается не всегда, а значит, не влияет на воздухообмен.

Параметры и элементы

В зависимости от формы сечения бывают прямоугольные и круглые типы пластиковых вентиляционных труб.

Круглые

Круглые воздуховоды хорошо подойдут для длинных трасс вентиляционной системы. В магазинах можно подобрать диаметры 100, 125 и 150 мм. Такие конструкции обычно применяются в быту – в кухонной вытяжке, ванной, кладовой. Достоинствами считаются устойчивость к кислым и щелочным испарениям, гладкость, отсутствие сопротивления воздушному потоку и шума. Обычно в круглые воздуховоды устанавливается система для притока воздуха.

Прямоугольные

Пластиковые короба прямоугольного сечения чаще используются в местах, где их легко спрятать за подвесной потолок при монтаже. Типовые размеры составляют 60х120 и 60х204 мм. Среди преимуществ прямоугольных воздуховодов стоит отметить эстетичный внешний вид, простоту монтажа, экономию пространства. Благодаря гладкой внутренней поверхности в плоских и прямоугольных каналах не создается дополнительный шум.

Прямоугольные вентиляционные трубы позволяют более качественно установить вытяжку, в отличие от круглых воздуховодов они незаметны над шкафами. Однако стоимость прямоугольных элементов системы является на 20–30% выше, а производительность – ниже, поэтому большинство хозяев все же предпочитают монтировать на кухне трубы с круглым сечением.

Прочие элементы

К фасонным деталям относятся соединительные и горизонтальные колена, заглушки, держатели, решетки, редукторы, прямые соединители, пластины, тройники – их сейчас легко найти в магазинах или заказать в интернете. К основным элементам систем вентиляции относятся следующие:

• фитинги различного назначения используются для установки воздуховодов, а именно для герметичного соединения деталей в единую систему. Благодаря этим элементам возможен плавный переход труб разного диаметра, создание угла 90 градусов, соединение воздуховода с вытяжкой и вентиляционным отверстием;
• переходник является важнейшим элементом вытяжки. Его применяют в случаях, когда необходимо соединить трубы разного поперечного сечения или воздуховоды различных размеров;
• обратный клапан – это еще одна важная деталь, которая позволяет избежать эффекта обратной тяги и возвращения отработанного воздуха в помещение. Динамическая лопасть клапана открывается только по ходу движения воздуха в вентиляционную шахту.

Тип сечения пластиковых труб для воздуховодов

Выбор формы трубы воздуховода основывается в первую очередь на том, где она будет расположена. В частности, если предполагается монтаж воздуховода между перекрытием и потолком, а также в других труднодоступных местах, идеально подходят трубы с плоскоовальным сечением. Они похожи на круглые трубы, а слегка приплюснутую форму приобретают после обработки на специальном оборудовании. Овальная форма позволяет их легко разместить над подвесным потолком, например. Если же производится открытый монтаж, то необычная форма позволяет органично вписать их в интерьер.

Кроме того, трубы с приплюснутой формой обладают более низким сопротивлением движению воздуха, чем квадратные или прямоугольные. Благодаря этому требуется меньшая мощность вытяжного оборудования, да и энергозатраты существенно ниже. Эти качества создают повышенный спрос на подобную продукцию, так что ведущие производители пластиковых труб обязательно включают их в свой сортамент.

Активно применяются такие трубы и в жилом строительстве например. В дачных домах из них сооружают систему кондиционирования на гравитационных основах, а также осуществляют обогрев помещений. Для облегчения монтажа воздуховодов производители выпускают соответствующие трубам арматуры и фурнитуру. Если подобрать комплектующие правильно, можно создать целую сеть из нескольких воздуховодов.

Крепежные элементы для фиксации трубопровода на капитальных конструкциях также можно найти в продаже. Эти элементы позволяют существенно сэкономить место и сделать внешний вид вентиляции более презентабельным. Для герметизации стыков между отдельными трубами существуют специальные герметики, препятствующие утечкам воздуха из канала.

Довольно широко на рынке стройматериалов представлены вентиляционные трубы квадратного сечения, напоминающие аналоги из оцинковки.

Тем не менее, у них есть некоторые недостатки:

1. Работа воздуховода сопровождается дополнительным шумом при прохождении воздуха по трубам.

1. Прямые углы канала мешают свободной циркуляции воздуха, так что вентиляционный оборот сокращается.

Чтобы снизить уровень шума, в пластиковую трубу прямоугольного сечения можно установить шумоглушитель ГТП. Принцип его работы основан на поглощении шумов звукоизолирующей мембраной, расположенной между перфорированным внутренним и оцинкованным внешним кожухом прибора.

А вот для облегчения циркуляции воздуха в трубопроводе практичнее пользоваться изделиями с круглым сечением, хотя это актуально только для прямых отрезком воздуховода. Для монтажа подобных изделий обязательно должны применяться специальные комплектующие, обеспечивающие герметичность изгибов и поворотов.

Прочие правила применения

В частных домах не стоит комбинировать пластиковые элементы вентсистемы и канализационные трубные изделия. Такое сочетание не рекомендовано по той причине, что может возникнуть обратная тяга, и тогда по дому распространятся неприятные запахи.

Высота вытяжной трубы над крышей должна составлять 1 метр или более. Когда несколько систем соединяются в одну, диаметры труб должны быть одинаковыми по всей протяжённости. Не нужно стыковать изделия разной размерности, так как это затруднит транспортировку воздушных потоков. Для обеспечения пожарной безопасности между дымоходом и вентсистемой должно оставаться расстояние не менее 2 м.

В совмещённых и раздельных санузлах допускается применение гофрированных труб. Длина воздуховода в этих помещениях невелика, поэтому сопротивление, оказываемое волнами движущемуся воздуху, не создаёт значительных помех. В других помещениях волнистая поверхность гофрированных труб будет выступать негативным фактором.

Рекомендуется пригласить специалистов, чтобы они не только спроектировали вентиляцию, но и закупили трубы и оборудование, а также произвели монтаж.

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

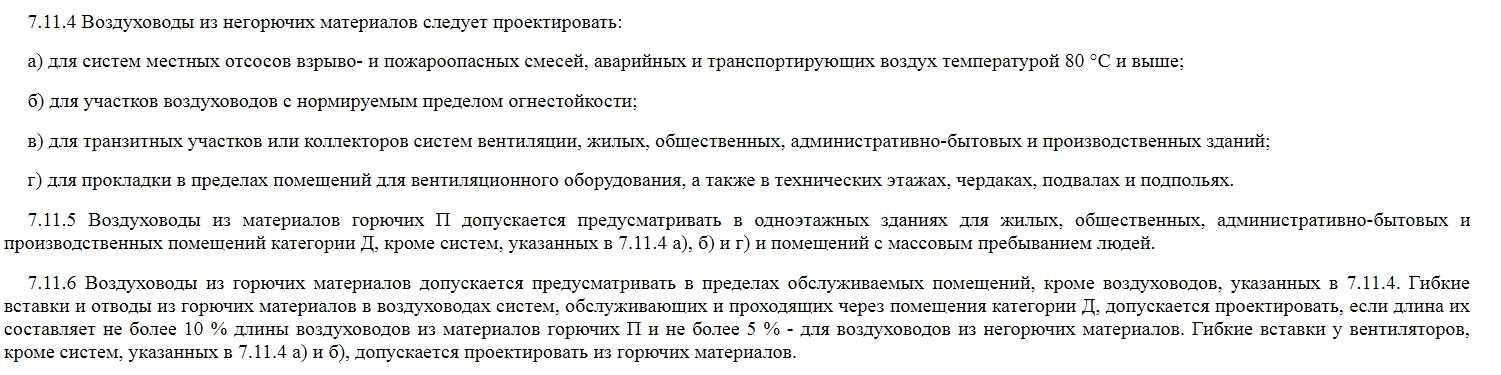

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

• Горючесть. Тут все понятно. Не распространяют огонь только металлические воздуховоды. Хотя не все пластики горят и распространяют горение, но такие материалы с «пониженной» горючестью стоят дорого. Потому пластиковые воздуховоды разрешены только в одноэтажных домах.
• Накопление статического заряда, что приводит к налипанию пыли (она снова-таки может вспыхнуть). По факту, на гофрированных участках пыли скапливается намного больше. Чтобы уменьшить ее количество, монтировать пластиковый воздуховод надо после завершения «пыльных» строительных работ и устанавливать фильтры, которые отлавливают большую часть пыли. Кроме того пластиковые вентиляционные трубы обрабатываются специальным составом. Он образует на поверхности пленку, которая препятствует накоплению статического заряда. Пример использования пластиковых воздуховодов для подключения кухонной вытяжки
• При низком качестве изготовления, тонких стенках или при большом сечении, из-за изменения геометрии в местах стыков могут образовываться зазоры. Это можно исправить, но такой недостаток есть.

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

• Простой монтаж. Наличие фитингов и фасонных элементов позволяет создать систему любой конфигурации. Пластик легко режется, мало весит.
• За счет идеально гладких стенок воздух встречает меньшее сопротивление.
• Проще обеспечить герметичность. Для надежности стыки можно промазать герметиком.
• Современные пластиковые воздуховоды стыкуются при помощи замков «встык» без нахлестов, что уменьшает сопротивление при движении воздуха.
• Низкий уровень шумов. При производительности до 100 куб/мин движение воздуха почти бесшумное.
• Не подвержены коррозии. Вот такой набор фасонных элементов позволяет составить из пластиковых труб систему вентиляции любой сложности

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

Преимущества и недостатки канализационных труб

Итак, мы разобрались с тем фактом, что вентиляцию в частном доме вполне допустимо конструировать не только из специальных труб под вентканалы, но и кустарным методом из канализационных труб, причем второй вариант во многом даже предпочтительнее.

Однако оценка будет неполной, если мы не обратим внимание как на плюсы труб, так и на минусы. К плюсам вентиляции из труб под канализацию относят их:

К плюсам вентиляции из труб под канализацию относят их:

• дешевизну;
• практичность;
• легкость;
• удобство в работе;
• антистатичность (вопреки многим мифам);
• антибактериальность;
• возможность гнуть трубы в любых направлениях;
• большой выбор фитингов, размеров и форм;
• возможность работать своими руками.

Плюсов у такого варианта хватает с излишком. Практически все они так или иначе перекликаются с аналогичными характеристиками пластиковых изделий, изначально выпускаемых для вентиляции.

Однако есть и некоторые минусы. Канализационные трубы:

• проигрывают по прочности;
• выдерживают температуру окружения всего до +50 (в редких случаях +70 градусов);
• не лучшим образом приспособлены к монтажу под потолком.

Так о чем же говорит нам список минусов? А говорит он о том, что пользуясь канализационными трубами, мы получаем систему, не приспособленную к транспортированию горячего воздуха и при этом более хрупкую.

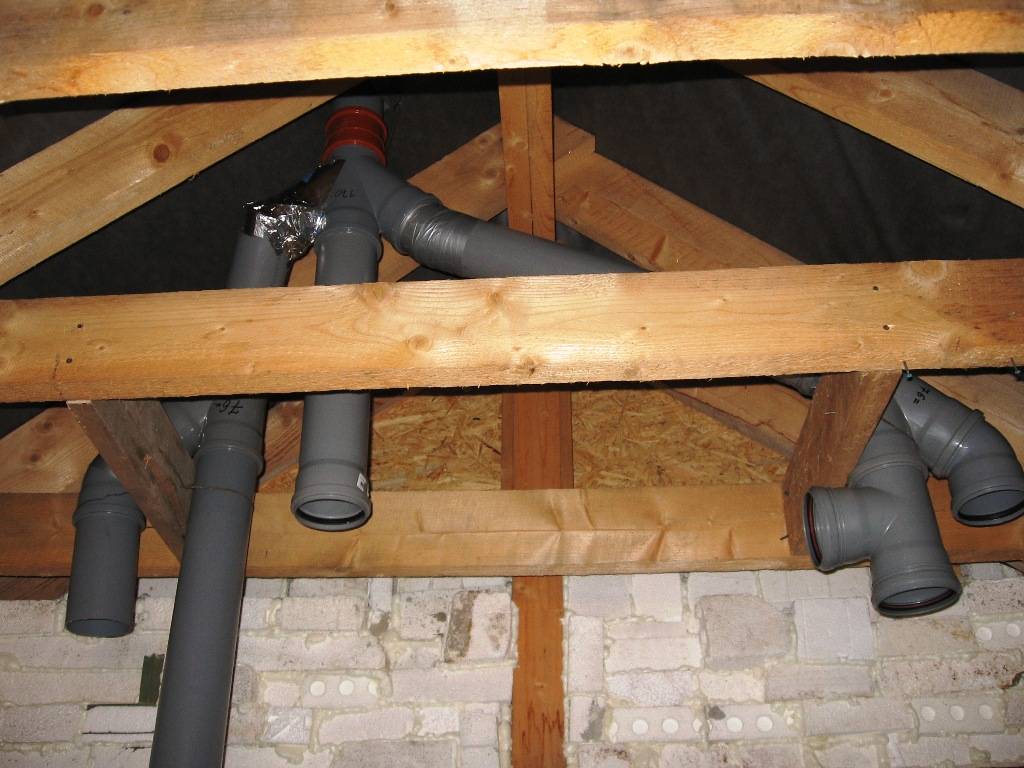

Вентиляция из канализационной ПВХ трубы на чердаке

Соответственно для пожарной вентиляции трубы использовать нельзя, для кухни тоже они не подойдут. И это только часть требований.

Что же до нюансов с креплениями, то здесь палка в двух концах. С одной стороны, собирать канализационные трубы – очень легко. А если еще и учесть, отсутствие полной герметичности, как приоритета, то процесс и вовсе превращается в легкую прогулку.

С другой же – к трубам под канализацию просто не выпускают крепежи для подвешивания под потолками, монтажа внутри стен и т.д. То есть при работе своими руками, придется что-то додумывать и приспосабливаться уже на месте, исходя из имеющихся под рукой материалов.

Когда лучше покупать канализационные трубы?

После оценки всех плюсов и минусов подобных систем становится ясно, что вариант с применением труб под канализацию неоднозначен.

Да, вы получаете на выходе дешевую вентиляцию, собранную «на коленке». Да она способна функционировать так же, как и обычная система. В то же время неопытному пользователю необходимо затратить больше сил на ее монтаж.

Мы рекомендуем вам пользоваться данным методом тогда, когда для этого подходят все условия. К примеру, идеально подойдет вентиляция из канализационных труб для монтажа в нежилых помещениях, таких как: коморки, мастерские, склады, коридоры. В среднего размера частных домах (в особенности одноэтажных), на мелких предприятиях и т.д.

То есть там, где вентилирование тоже требуется, но высокая стоимость продукции не позволяет прибегнуть к традиционным методам.

Рабочий процесс

Начинается процесс монтажа вентиляции своими руками с разметки будущей системы. Затем подбираются материалы и выполняется вся сопутствующая работа. Не следует спешить с расчетами.

Делайте все спокойно и взвешенно. Помните – при проектировании вентиляции важна ее функциональность и возможность по максимуму применить все те условия, что сложились в каждой комнате.

Если ошибитесь – обойтись без механических нагнетателей воздуха уже не получится. А это повышает стоимость всей системы, чего желательно избегать.

Этапы работы:

1. Проектируем вентиляцию.
2. Закупаем оборудование, трубы, фитинги, монтажные изделия, крепежи и т.д.
3. Устанавливаем крепежи на пути следования будущих коммуникаций.
4. Собираем из крупных труб вентиляционный стояк.
5. Собираем и монтируем воздуховоды.
6. Подключаем все ветки друг к другу.
7. По возможности герметизируем соединения (в этом нет особой нужды, но и лишним не будет)
8. Монтируем вентиляторы, клапаны и прочие механически приспособления, если таковые имеются.
9. Устанавливаем вентиляционные заслонки.
10. Тестируем систему.

Так как работаете вы в частном доме, то желательно вентканалы скрыть в стенах, под потолками и т.д. К сожалению, сделать это удается не всегда. Иногда вентиляцию кладут уже после того, как в доме завершили все строительные работы. В таком случае выход один – монтаж подвесных потолков и стен из гипсокартона.

В результате за полостью декоративной стены или потолка образуется пустое пространство. Его рекомендуется заполнить утеплителем. Тогда вы одним выстрелом убьете двух зайцев: и вентиляцию скроете от чужих глаз, и дом утеплите.

Расчет производительности системы

Расчет площади воздуховода

Диаметр и длину воздуховодов проще просчитать с помощью онлайн-калькулятора. Но принцип расчетов во избежание ошибок все же знать нужно.

Все помещения в доме условно делят на «грязные», требуемые более интенсивного проветривания (кухня, туалет, ванная, прачечная и пр.) и жилые «чистые». По СНиП, воздух в «грязных» помещениях требуется обновлять со скоростью 60 куб. м в час. При наличии же газовой плиты в кухне скорость обновления увеличивают до 100 кубометров. Для санузлов эта цифра чуть ниже – 25 куб. м, а для прачечных она равна 90 куб. м в час.

В «грязных» помещениях используется принудительная вентиляция. Для этого на кухне предусматривается отдельный канал из оцинкованной стали, идущий вертикально, без колен. Допускается объединение его только с вентканалом ванной.

Для «чистых» помещений (жилых комнат и коридоров) проветривание снижается до 3 куб. м в час. Для кладовых достаточно 0,5 кубометров. Остается рассчитать, сколько воздуха в час требуется вывести из этих помещений.

Существует еще один способ, при котором воздухообмен рассчитывается в зависимости от количества проживающих в доме. Нормой при этом считается приток свежего воздуха около 30 куб. м в час на одного человека. В южных районах эту цифру лучше увеличить до 40. Для северных районов, где плотность воздуха ниже, достаточно будет 20 куб. м. К полученной сумме (по количеству проживающих) необходимо прибавить еще 30 куб. м для кухни.

Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования | Самые интересные идеи

Заключение

Сегодня применение пластиковых воздуховодов очень возросло. Объяснить это можно тем, что по своим техническим характеристикам эти изделия отличаются высокой прочностью и долгим сроком службы. К тому же, они не подвержены коррозии, поэтому им не страшны какие-либо маленькие царапины.

Из этой статьи вы узнали о том, какие бывают воздуховоды и как их правильно монтировать и использовать. Помните, что к их выбору нужно отнестись с особой тщательностью, ведь правильно подобранный воздуховод обеспечит практически полное отсутствие любых проблем, связанных с ним.

Внимание, только СЕГОДНЯ!

Пластиковые воздуховоды – это новинка, которая, благодаря ряду преимуществ, стала очень востребованной. Они используются и в быту для организации вытяжки для кухни, и для создания системы вентиляции в зданиях общественного значения.

Применение: от квартир до торговых центров.

Воздуховоды используются:

• Для кухонной вытяжки. В этом случае воздуховоды применяются для обеспечения вывода в вентиляционную шахту. Преимущества: простота установки, эстетичный внешний вид, возможность окраски в разные цвета, бесшумность;
• Для организации вентиляции. Они монтируются в частных домах, квартирах, торговых центрах, ресторанах и прочих зданиях общественного и коммерческого значения. Преимущества: непроводимость электричества, стойкость к коррозии, эстетичность, эффективность.

Обычно декорируется для того, чтобы не портить вид помещения лишними деталями. Его можно покрасить в цвет, сочетающийся с тоном кухни, или же оклеить обоями. В целях маскировки часто применяется и декоративный короб.
