Способы крепления проводов в штробе перед штукатуркой

Технология штробления стен

Электропроводка прокладывается в бетон на первой стадии проведения мероприятий по ремонту. Штробить в заселенном помещении не рекомендуется, так как работа очень пыльная. Для начала необходимо убрать мебель, оргтехнику и т.д. Если это невозможно, то накрыть их пленкой или другим материалом, чтобы защитить от пыли. Также понадобится строительный пылесос, с помощью которого нужно будет убирать мусор и пыль.

Подготовка помещения и разметка рабочей поверхности

Перед началом работ необходимо свериться с планом местонахождения старой проводки. Если такого плана нет, то с помощью тестера или индикатора нужно её обнаружить и отметить, как она проходит. Старую проводку лучше всего обесточить, но если это невозможно, то постараться проложить новую не пересекаясь с ней. Это нужно для предотвращения получения травм от электрического тока.

Новый маршрут электропроводки отмечается на стенах. Разметка ведется от распределительных коробок до всех точек подключения.

Основные правила штробления

Во время работы должна быть обеспечена защита рук, глаз и органов дыхания. Для этого используется респиратор, прочные перчатки и защитные очки. Рекомендуется проводить штробление при наличии резинового коврика под ногами.

Важно соблюдать следующие правила:

  • Штробы выполняются параллельно главным конструкциям строения в вертикальном или горизонтальном виде. Исключением является мансарда, там штробление можно проводить по основе с наклоном.
  • Горизонтальные штробы производят отступив не менее 150 мм от перекрытий. Вертикальные борозды производятся с отступом не менее 100 мм от дверных и оконных проемов, а также углов.
  • Расстояние между бороздой штробы и газовыми трубами должно быть не менее 400 мм.
  • В несущих стенах горизонтальные штробы производить не рекомендуется.
  • Запрещено использовать межплитный шов вместо штробной борозды.
  • При толщине конструкции превышающей 8 см, электропроводку прокладывают кратким путем, если меньше — параллельно строительным линиям.

Расстояния, глубина, ширина штробы

Бороздки под электропроводку ограничены в размерах. Ширина штробы не должна превышать 30 мм, глубина — 26 мм. Длина канавки от распределительного узла до точки подключения не должна быть больше 3 м.

На какую глубину запрещено штробить в несущих стенах

Иногда штробление необходимо выполнить по несущей стене. В этом случае глубина штробы не должна превышать 20-30 мм. Если сделать канавку глубже, то есть риск повредить расположенную в стене арматуру. Это не только является нарушением норм, но и может привести к обрушению.

Розетки

Местоположение розеток и распределительных коробок отмечается на стене согласно электрической схеме.

Действия при штроблении под розетки:

  1. Просверливается отверстие диаметром 8 мм в центре расположения точки подключения;
  2. Намечается контур ниши под розетку с помощью специальной насадки (коронки) на дрель;
  3. Сверлятся отверстия по линии всего намеченного контура;
  4. При помощи дрели с насадкой-коронкой высверливается ниша под точку подключения.

Заделка штробы в стене

После того, как электропроводка уложена в проделанные бороздки, необходимо заштукатурить штробы.

Действия при заделке штробных каналов:

  • Борозду очистить от пыли пользуясь строительным пылесосом или обычным веником.
  • Произвести грунтование штробы, обильно нанося грунтовку кистью. Дать время жидкости полностью высохнуть.
  • Произвести смачивание штробы водой и начать заделку. Работу можно проводить специальной штукатуркой, строительным гипсом или используя монтажную пену.

Монтаж проводки в штробе

При лбом типе монтажа электропроводки и кабеля использоваться могут одни и те же виды крепежа. Подбирается он исходя из имеющихся условий, возможностей и вкусов хозяев.

Основная задача — обеспечить качественную фиксацию и не нарушить при этом изоляцию ни в время установки, ни во время дальнейших работ и эксплуатации. А тип крепления подбираете из возможных вариантов.

Их довольно много — есть специальные, которые выпускают именно для кабелей, есть позаимствованные из других областей, есть — самодельные.

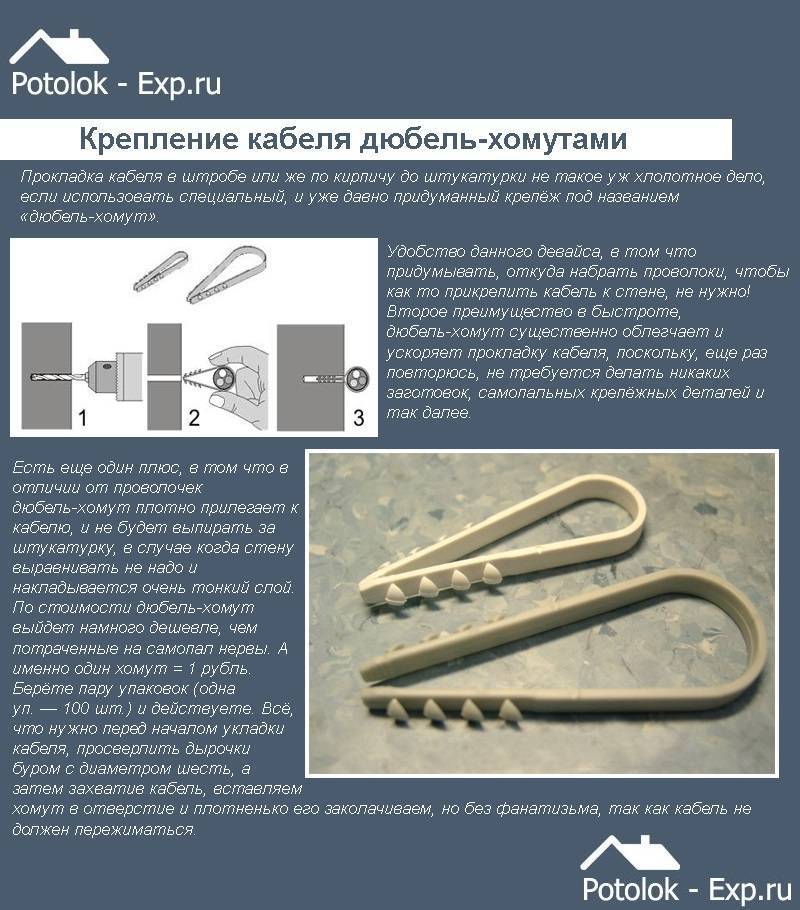

Дюбель-хомут

Пластмассовые дюбель хомуты для крепления кабеля рассчитаны на фиксацию одиночного кабеля. Закрепить кабель дюбель хомутом очень просто. Для этого нам как раз понадобится перфоратор и сверло по бетону диаметром 6 мм.

С боковых сторон хомута под углом выполнены насечки, что препятствует выпадению его из стены. Если размер сверла и хомута выбраны правильно, то дюбель никогда не выпадет из отверстия.

Дюбель хомут для крепления кабеля может быть в двух исполнениях: для плоского и круглого кабеля.

Положительным моментами являются невысокая стоимость, быстрый способ монтажа, надежность фиксации (можно быть уверенным, что кабель не сорвется под собственным весом).

С помощью дюбель хомута крепеж кабеля можно выполнять к бетону, кирпичу, пеноблоку, декоративному камню. Годится как для открытой, так и для скрытой фиксации проводов.

Этот вид крепления иногда называют дюбель-клипса или дюбель-скоба.

Дюбель-клипса

Более незаметной при монтаже является дюбель-клипса. Это изогнутая полоса пластика с характерными ответвлениями на концах, которые за счет силы упругости будут держать крепеж в материале стены или потолка.

Форма этих изделий есть для круглых и плоских кабелей разного размера. Но серьезные кабели ими не закрепишь — маловаты. Зато очень аккуратно смотрятся на проводниках небольших сечений, в том числе телевизионных, телефонных и для интернета.

Дюбель-стяжка

Еще один вариант для быстрого крепления кабеля — дюбель стяжка. Выполняется она из негорючих самозатухающих пластификатов, позволяет быстро монтировать кабельные линии. Может использоваться как для открытого, так и для скрытого монтажа.

Дюбель-стяжка — быстрый и удобный способ закрепить кабель к бетону, кирпичу и другим поверхностям.

Есть стяжка с разъемным и неразъемным замком. Разъемный замок позволяет при необходимости изменять количество проводов. Способ установки такой же как у обычного дюбеля. Разница в том, что дюбель тут тоже пластиковый.

Скобы для кабеля бывают пластиковыми и металлическими.

Металлические скобы для крепления кабеля

Как правило, такой способ применяется для крепления кабелей проложенных в металлическом рукаве. Металлические скобы имеют отверстие для крепежа с одной или с двух сторон. Размер скоб можно подобрать в зависимости от диаметра металлорукава. Отлично противостоят механическим воздействиям, подходят для «держания» тяжелых кабелей.

Плюсом является «многоразовость». Можно легко заменить, переложить, добавить-убрать кабель, достаточно всего лишь выкрутить винт.

  1. Этот способ имеет два достоинства, которые для других способов крепления недостижимы:
  2. Надежная фиксация, благодаря которой кабеля можно к поверхности очень плотно прижать.
  3. Фиксация нескольких параллельно идущих кабелей, для этого не требуется сверлить кучу отверстий, а захватить и зафиксировать сразу 3-4 (и даже более) кабеля может длинная скоба-крепеж.

Предлагаем ознакомиться Делаем опалубку под фундамент своими руками

Двухжильная алюминиевая лапша или ПТПЖ — более жесткий провод, применяется обычно в качестве скоб. К стене крепление самой скобы выполняется при помощи «быстрого монтажа» (6 х 40 или 6 х 60) или же с помощью строительных гвоздей (если стены выложены из газосиликата).

Пластиковая скоба для крепления кабеля

Как правило, применяется для открытого монтажа одиночных кабелей. Пластиковая скоба оснащена гвоздем для фиксации, соответственно подходит для монтажа на мягких поверхностях, таких как дерево, ДСП, пластик (в бетон такой гвоздик не забьешь).

За мою практику часто приходилось видеть таким методом крепление телевизионных и телефонных кабелей. Пластиковыми скобами очень любят пользоваться провайдеры для крепежа интернет-кабеля.

Общие правила крепления кабеля в штробе


Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

Правила безопасности отмечают, что в жилых, общественных зданиях и на производстве необходимо устанавливать проводку с негорючей изоляцией или в коробе из цельного металла. Эксперты предоставляют несколько универсальных рекомендаций:

  • основная задача крепления – обеспечение надежности фиксации без провисаний;
  • на поворотах трассы крепежные элементы можно отдалять на 5-10 см от точки сгиба;
  • винты, саморезы и дюбели закручиваются для упора – так выступающая шляпка не повредит изоляционный слой;
  • крепление производится с максимальным расстоянием между точками 50 см;
  • укладку делают строго по вертикальной или горизонтальной линии, запас маскируют;
  • провод перед отделкой штукатуркой располагают так, чтобы он не мешал нанесению покрытий;

  • при наличии натяжного или подвесного потолка штробление не производится;
  • для монтажа используют дрель, перфоратор, молоток и шуруповерт.

Запас кабеля можно свернуть в кольцо.

Как упорядочить пучки проводов

В наших домах все больше появляется техники и вся она имеет провода. К рабочему столу часто тянется около десятка проводов. Чтобы они не путались, лучше их упорядочить. Для этого есть разного вида пластиковые площадки. Одни собирают провода в жгуты, вторые, наоборот, позволяют проводить каждую нитку отдельно.

Крепление кабеля для упорядочивания проводов

Часть этого кабельного крепеже идет под саморезы или гвозди, часть — на основе липучки. Второй вариант можно смело устанавливать на мебель. Клеящий состав хорошо держится на ламинированной или лакированной поверхности и нет необходимости проделывать дырки.

Крепление кабелей к потолку

Крепить кабели к потолку возникает необходимость в основном при устройстве натяжных потолков или потолков из  пластиковых панелей и гипсокартона.  В случае с гипсокртоном все несколько проще: есть система подвесов, к которым можно пластиковыми стяжками закрепить жгуты проводов. В других случаях все несколько сложнее: приходится сверлить большое количество отверстий под крепеж, ведь используют все те же клипсы и скобы, а под каждую нужно установить дюбель (если потолок из бетонной плиты).

Крепление кабеля на потолке требует много времени

Ускорить монтаж можно несколькими способами:

Используя кабельные лотки (описаны выше). Прикрепив к потолку некоторое количество линий, подвешивать к ним небольшие жгуты проводов при помощи пластиковых стяжек. Использовать для крепления длинную перфорированную полосу металла.

  • https://electricvdome.ru/montaj-electroprivodki/kreplenie-kabelya-k-stene.html
  • https://samelectrik.ru/7-sposobov-krepleniya-kabelya-k-stene.html
  • https://elquanta.ru/elektroprovodka/kreplenie-kabelya-k-stene.html
  • https://derevyannie-doma.com/tehnologii/sposoby-krepleniya-provodov-i-kabeley-k-stene.html
  • http://obustroen.ru/instrumenty-i-oborudovanie/metizy/kreplenie-kabelya-k-stene.html
  • https://stroychik.ru/elektrika/kreplenie-kabelya

Открытая прокладка проводов

Такой способ отличается простотой в исполнении, однако он может нарушать эстетику комнаты.

Открытую прокладку применяют:

  • в хозяйственных постройках — подвалах, гаражах, погребах;
  • при отсутствии возможности проштробить каналы в комнатах;
  • в случае оформления интерьера в стиле ретро.

Для открытой фиксации используют несколько видов средств.

Пластиковые и металлические скобы

Это самые распространенные средства открытой фиксации кабелей. Крепеж имеет вид дуги с выемкой для круглого провода и отверстием для самореза. Пластиковые скобы снабжаются гвоздем на этапе изготовления. Крепежные элементы имеют различные размеры. В жилых комнатах рекомендуется использовать пластиковые скобы, отличающиеся лучшими эстетическими качествами. Металлические крепежи прочно закрепляют провод. Изделия бывают 2- и 1-лапковыми.

Кабель-каналы

Подобные изделия представляют собой короба со съемной крышкой. Они имеют треугольное или квадратное сечение. Второй тип устанавливается горизонтально по периметру комнаты. Их нередко применяют для подводки кабеля к выключателям или розеткам. Треугольные каналы предназначены для установки вблизи пола.

К преимуществам таких средств фиксации относятся:

  • хорошие эстетические качества;
  • простота установки и прокладки кабелей, компонентов электрической цепи;
  • надежность крепления;
  • защита кабелей от влияния внешних факторов.

Клипсы

Зажим находится на втором месте среди распространенных средств крепления. Он удерживает провод в нужном положении за счет работы пружинящих элементов. Клипсы не рекомендуется использовать в качестве монтажных подвесов. Для фиксации зажима применяется шуруп, надежно удерживающий изделие на стене. Некоторые клипсы имеют клеевое основание, облегчающее установку.

Отверстие крепежа рассчитано на одиночный провод. При необходимости уложить несколько кабелей клипсы устанавливают параллельно. Совмещаемые боковые поверхности снабжают пазами. При применении клипс учитывают соответствие монтажного отверстия диаметру кабеля. Крепежи большого размера используют для укладки гофрированных каналов или тонких металлических труб.

Хомут-стяжка

Это универсальное крепежное средство, используемое совместно с другими фиксирующими деталями. Некоторые хомуты применяются отдельно. Стяжка имеет вид пластиковой полосы с замком. Рифление не позволяет ремню выходить из застежки. Замок иногда дополняется кольцом, помогающим устанавливать хомут с помощью шурупа. Ремнем обвязывают кабель или пучок, после чего вводят полосу в замок. Слабо затянутый хомут используется в качестве подвеса.

Кабельные лотки

При обустройстве потолочной подсветки прокладывают объемные пучки проводов. Их нужно прикреплять к плитам перекрытия. Сверлить в бетоне множество отверстий сложно, это же касается одиночной прокладки проводов. В таких случаях применяют подвесные лотки. Их производят из перфорированной оцинкованной стали. Предлагаются изделия разных размеров, со шпильками или подвесами.

Изоляторы

Крепеж имеет вид бочонка с круглым пазом и отверстием для шурупа. Гладкость кромок корпуса препятствует повреждению проводов. Ранее изоляторы производились из белой керамики, сейчас — из цветных материалов. Они применяются при создании интерьера в стиле ретро. С помощью изоляторов закрепляют витые пары. При этом проводники раздвигают и надевают на паз. Для предотвращения провисания кабелей правильно рассчитывают расстояние между изоляторами.

Крепление телефонного кабеля

Несмотря на популярность витой пары, кабель ТРП все еще применяется для подключения стационарных телефонов. Для удержания кабеля в правильном положении используют маленькие гвозди, которые вбивают в основание через пластиковую перегородку между жилами.

Как лучше закрепить кабель своими руками в доме или квартире

Март 19, 2014

23084 просмотров

В этой статье будут рассмотрены самые лучшие и практичные способы, при помощи которых Вы сможете самостоятельно закрепить электрический кабель или трубу к стене, потолку или полу.

Я за  свою многолетнюю практику электрика встречал довольно много разных методов крепления, но сейчас Я Вам расскажу про самые удобные, быстрые и практичные из них.

При монтаже электрического кабеля необходимо отступать от 40 до 60 сантиметров между его крепежами. А так же соблюдать общепринятые правила электромонтажа, изложенные в этой статье.

Как лучше крепить кабель в домах и квартирах.

Фиксация в штробе алебастром, гипсом или другим быстросохнущим раствором.  Многие электрики примазывают через каждые полметра электрический кабель или трубы в штробе с использованием любого быстро схватывающегося строительного раствора. В чем плюсы данного метода: Достаточно узкой штробы с небольшим запасом по ширине кабеля. Скорость работы. Невысокая цена. Нет необходимости искать и покупать дополнительно специальный крепеж. Не нужен перфоратор или дрель для монтажа. Минусы: Нужно часто разводить раствор. Больше двух кабелей в одной штробе очень тяжело замазать. Трудновато данным методом фиксировать трубы. Недорогим и практичным методом, позволяющим закрепить кабель будет крепление дюбель-хомутами, которые бывают как для плоского, так и круглого кабеля. При покупке необходимо подбирать размер, в зависимости от предполагаемого сечения и количества  электрокабелей. Перед установкой просверливаем необходимого диаметра отверстие перфоратором или дрелью, обхватываем пучок проводов и забиваем дюбель-хомут. Я данный способ не использую в своей работе по причине отсутствия универсальности или необходимости подбора подходящего размера крепежа для каждого конкретного случая. Более универсальное крепление на дюбель — стяжки. С ее помощью легко можно закрепить как плоский, так и круглый кабель, каждый по отдельности или несколько вместе. Она просто вставляется в просверленное отверстие, после чего забивается разжимной пластиковый колышек. Быстро закрепить своими руками кабель, трубу к стене и потолку позволяет кабельная стяжка с отверстием под дюбель-гвоздь или саморез. Просверливаем отверстие, прибиваем дюбель-гвоздем ушко стяжки  и останется только вставить и пристегнуть провода простым протягиванием кончика в самозажимной замочек. Пристегнуть к уже закрепленному кабелю второй, позволяет простая пластиковая стяжка с замочком. Они бывают разных размеров- бесцветные или черные. Последние можно использовать для крепления на улице, потому что они устойчивы к УФ-излучению. Пластиковый дюбель под хомут.  Просверливаем отверстие, забиваем и вставляем необходимой длины и толщины простой хомут. Мой любимый метод применяемый для крепления по стенам или потолкам линий электропроводки, благодаря универсальности- всегда можно быстро вставить в пластиковый дюбель любую необходимых размеров стяжку, добавить еще одну или заменить на другую. Для крепления в полу труб из металла или ПНД, а так же металлорукава лучшим будет вариантом использование металлических скоб соответствующего диаметра. Для крепления в полу достаточно варианта с одним отверстием. Клипсы Я использую для крепления металлических, ПВХ гладких и гофрированных труб к потолку и стенам

Клипса крепится к поверхности при помощи дюбеля, а трубы уже просто защелкиваются, поэтому важно точно подбирать размер клипсы под диаметр трубы. А то не сможете защелкнуть или просто трубы не будут держаться

Гвоздевые скобы обычно используются для крепления к стене телевизионного, телефонного или компьютерного кабеля.  Они выпускаются отдельно для плоских и круглых кабелей. Монтажная площадка с самоклеющимся основанием будет полезна для крепления на уже готовых поверхностях не только стен, но и мебели. Она надежно приклеивается к поверхности, которая при этом не повреждается. Вы всегда сможете отклеить площадку, после чего не останется никаких следов.

Для крепления на гипсокартоне или ПВХ панелях используются специальные ввертыши или бабочки, которые вставляются в отверстие и к ним прикручивается крепеж при помощи самореза. На рисунке внизу показано, как крепить при помощи бабочек.

Рекомендую прочесть нашу статью «Как штробить стены«.

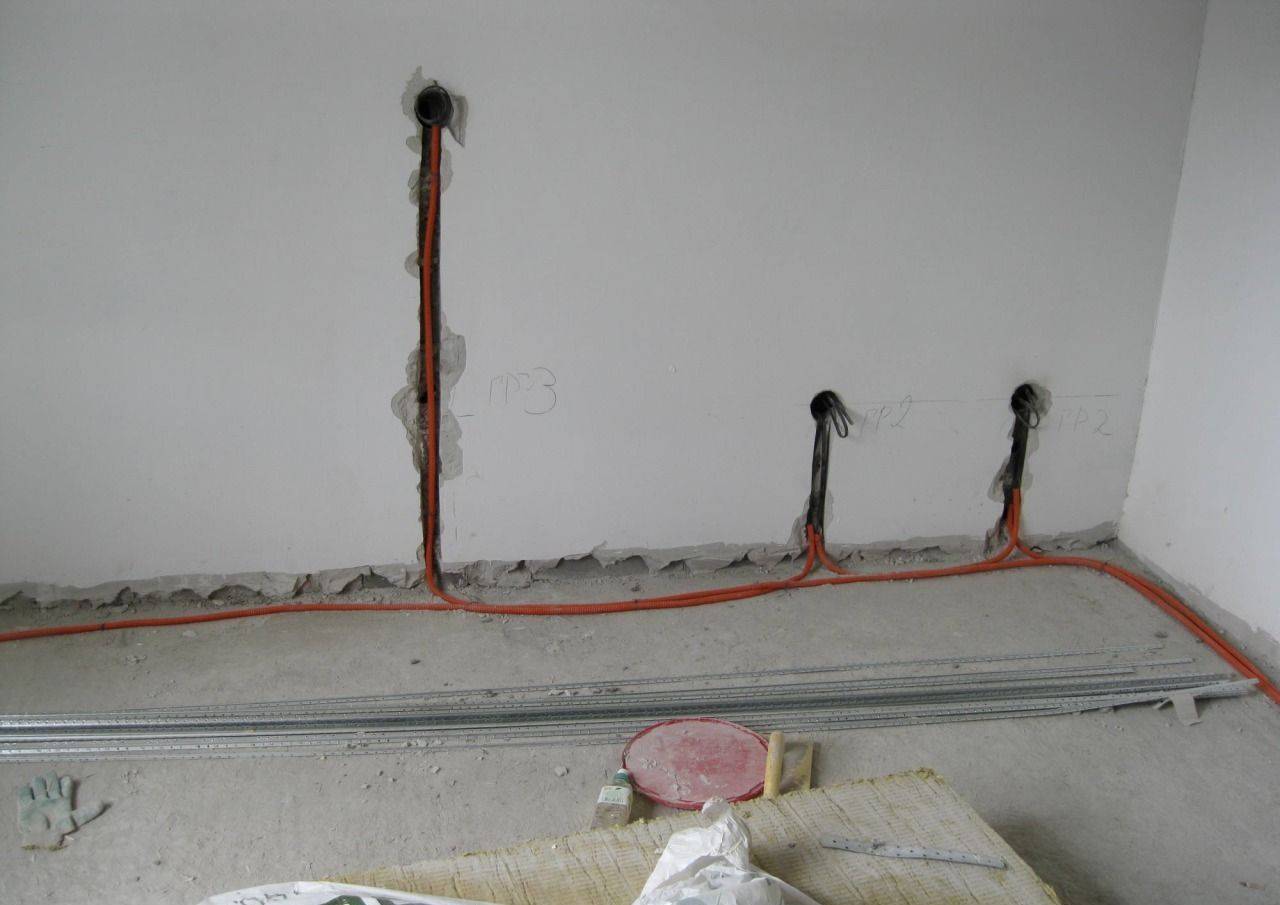

Крепление кабеля в штробе

При скрытой прокладке в негорючих основаниях кабеля укладывают в специальную канавку, прорубленную в стене. Эти канавки называют штробами, а процесс — штроблением или штробированием. Чтобы кабель в этой канавке держался и не вываливался, его надо каким-то образом зафиксировать. Есть несколько способов фиксации:

  • Развести строительный гипс и его «лепешками» фиксировать провода к стенкам сделанного углубления. Способ подходит для небольшого числа проводников с не очень жесткой изоляцией. Во время работы замешивать надо небольшое количество гипса так как он очень быстро «схватывается».

  • Использовать дюбель-стяжку. Установка крепежа происходит до прокладки кабеля. Неплохой способ, но требуется много времени. Особенно при установке в бетонные стены или плиты перекрытия. Второй недостаток — при большой протяженности трасс набегает значительная сумма на сам крепеж.

  • Если надо сэкономить, берут просто дюбель или гвоздь — в зависимости от типа основания, пробивают им посередине кусок телефонной «лапши», накручивают провод. Установка крепежа как в предыдущем случае — до начала прокладки проводников.

  • Для быстрого крепления кабеля в штробе можно использовать куски гофорошланга. Отрезают кусок чуть длиннее ширины штробы, сжав шланг, устанавливают его в штробу. Он хорошо держит кабеля за счет силы упругости, очень сильно экономит время. По мере нанесения штукатурки, такие «держатели» для кабеля можно вынимать.

Особенности горючих оснований

Если скрытую проводку делают в горючих стенах — деревянных, каркасных и т.п. — по требованиям пожарной безопасности, их необходимо прокладывать в негорючей защитной оболочке. Негорючая оболочка — это или гофрошланги из неподдерживающих горение пластиков, или цельнометаллические короба. При использовании гофрошлангов способ крепления такой же, как при фиксации кабеля. Разница — в диаметрах необходимого крепежа.

Для крепления гофошлангов можно использовать любые подходящие по размерам фиксаторы

При использовании металлических коробов, их закрепляют в стене, а затем в лотки укладывают кабели. Такой способ чаще используют в каркасном домостроении, потому что шбробление каналов в деревянных стенах значительно снижает их теплоизолирующие свойства. К тому же деревянный дом постоянно меняет свои размеры и жестко закрепленные короба могут стать проблемой. При прокладке проводки в деревянных домах чаще используют открытую прокладку в кабель-каналах или делают ретро-проводку.

Большие пучки проводов

Часто при разводке электропроводки требуется проложить большой количество кабелей. Чтобы минимизировать время на крепление больших пучков проводов можно:

  • Разбить их на пучки по 3-4 штуки и фиксировать стяжками, дюбель-стяжками и т.д. Метод неплохой, но штробы должны быть глубокими что невозможно при малой толщине стен (проблема панельных домов).

  • Сделать неглубокую и широкую штробу, в которой «в один слой» разместить проводники, закрепив их при помощи алюминиевой перфорированной ленты. Эти ленты используются при устройстве подвесных конструкций из гипсокартона, стоят недорого.

Также можно использовать комбинацию этих методов. При использовании ленты ее крепят по краям. За счет своей жесткости она хорошо удерживает даже жесткие проводники или гофрированные оболочки. При необходимости можно установить крепеж и между кабелями, но надо следить за тем, чтобы не повредить изоляцию.

Нормы и ограничения при штроблении стен под проводку

Прежде чем приступать с инструментом к стене, нужно как следует подготовиться к процессу. Изначально необходимо план разводки рассчитать на листке бумаги. Наметить места будущих розеток, выключателей и точек освещения по всему дому. Их не должно быть слишком много. Каждый элемент должен быть отстоян жизненной необходимостью. Также нужно учесть материалы стен и определиться с лучшим способом штробления данного материала.

Нормативные документы по распределению проводов собраны в СНиП 3.05.06-85. Лучше всего их изучить детально один раз, чтобы потом все не переделывать заново. Вот основные пункты, на которые следует ориентироваться при выполнении работ:

  • Штроба (углубление) должна проводиться строго горизонтально или вертикально. Косые линии присутствовать не должны. Единственное исключение, когда проводку нужно развести на стенах с уклоном, к примеру, мансарде. Тогда магистраль может проходить параллельно наклону стены.
  • Между двумя электрическими точками поворачивать канавку можно лишь один раз. Каждый поворот – это перегиб кабеля, который в этих местах будет сильнее нагреваться. Такие условия могут привести к опасным ситуациям.
  • Штробы имеют ограничения по размерам. Максимально допустимая ширина канавки 30 мм, а глубина – 26 мм. Общая длина трассы от распределительной коробки к конкретной точке не должна превышать 3 метров.
  • Обязательно нужно соблюдать отступы: от батареи и газовых труб – минимум 40 см, от двери – 10 см, а от потолка и пола не менее 5 см, хотя желательно, все-таки придерживаться 10 см.
  • Делать штробление на внутренних несущих стенах запрещено. Толщина внешних стен от неглубокой канавки не пострадает, а вот на несущие перегородки нужно взять разрешение муниципального органа. Особенно это касается панельных домов. Штробление стен под проводку на первых этажах должно производиться с особой аккуратностью – нижние стены держат не только крышу, но и все здание.
  • Касаться при штроблении железобетонной конструкции нельзя. Это может повлечь за собою нарушение целостности конструкции и, как следствие, потери ее надежности. При острой необходимости, канавки в железобетоне должны быть неглубокими, а арматурная сетка не задета.
  • При проделывании канавок в потолке – необходимо рассчитать самый короткий путь к точке освещения.
  • В напольной плите перекрытия делать штробы запрещено. Если надо провести проводку по полу, то лучшим решением будет сделать ее в бетонной стяжке. Ее нужно залить с расчетом на канавки для проводов.
  • Кирпичные стены легче поддаются штроблению, нежели бетонные. Это нужно учитывать при выборе инструмента и наличии соответствующих навыков.
  • При штроблении необходимо защищать дыхательные пути от пыли маской или респиратором.
