Как выбрать автомат для электропроводки
Автомат для частного дома или квартиры выбирают в зависимости от его характеристик. Они указываются на корпусе устройства. К основным обозначениям относят:
- аббревиатура наименования – АВДТ;
- номинальные параметры тока – С (зависимости времени и тока), число (предельный ток, значение которого нельзя превышать);
- номинальное напряжение для бытовой сети – от 220 до 230 В;
- параметр тока утечки — 30 мА;
- символ, подтверждающий наличие функций АВ и УЗО.
Оптимальный электрический автомат с функциями АВ и УЗО для монтажа в щитке квартиры – однофазный, со значением 220/50. Для частного дома стоит купить трехфазный прибор со значениями 380/3
При покупке также стоит обращать внимание на другие критерии подбора
Ток короткого замыкания
Для сетей освещения стоит выбирать модели с номинальными показателями 10-30 мА. Для одиночных цепей подойдет автомат на 10 мА, для групповой – на 30 мА. Устройства с номинальными параметрами от 100 до 300 мА ставятся на ввод.
Рабочий ток (номинальный)
Номинал – стандартный показатель, который принимает значение 6, 10, 16, 25 и 50 А. При подаче рабочего тока прибор остается включенным. На корпусе прибора эта характеристика имеет маркировку «С» с числовым индексом.
Ток срабатывания
В зависимости от величины тока срабатывания при подключении потребителей дифавтоматы подразделяются на классы:
- В – возможна перегрузка 3-5 раз;
- С – перегрузка происходит 5-10 раз;
- D – питание отключается и включается 10-20 раз.
Электропроводка с малым количеством маломощных устройств требует типа В. Для городской квартиры или дома подойдут автоматические выключатели С-типа. В промышленных цехах лучше устанавливать приборы D-типа.
Селективность
Аналогично УЗО автоматы функционируют по принципу селективности – задержки по времени срабатывания. Поэтому выбор оптимальных автоматов для жилой квартиры должен основываться на избирательности отключения прибора от сети и электродинамике устойчивости защитной системы.
На дифференциальных устройствах бывают два обозначения селективности:
- S – задержка от 200 до 300 миллисекунд;
- G – задержка от 60 до 80 миллисекунд.
Число полюсов
На рынке присутствуют модели:
- 1-полюсные с высокой работоспособностью, рассчитанные на 10 тыс. срабатываний. К ним подключается только кабель, имеющий сечение 25 мм.
- 2-полюсные – подходят для двухпроводных сетей, обеспечивают защиту от превышения величины тока работы и расцепителя тепла. Срабатывают больше 10 тыс. раз.
- 3-полюсные – имеют нулевую последовательность и могут сработать при разнице показаний вторичной обмотки. Отличаются высокими пропускными показателями.
- 4-полюсные – нужны для обустройства трехфазной сети. Оснащаются 4-мя модулями и блоком дифзащиты.
Тип дифавтомата
От этой характеристики зависит, как электроавтомат отреагирует на токовую утечку. Существует две группы изделий:
- электромеханические – срабатывают при утечке независимо от сетевого напряжения;
- электронные – реагирую только при напряжении сети, в случаях обрыва нуля не защищают от утечки.
На схеме электронной модели есть картинка платы с усилителем-треугольником.
Производитель
Чтобы выбрать электрический автомат, ориентируясь на характеристики или бренд, нужно учесть тип жилья и финансовые возможности:
- в качестве временной лучше подбирать недорогую автоматику – Schneider Easy9, IEK, Legrand RX3;
- для квартиры подойдут Legrand TX3 и Schneider Merlin Gerin (DOMOVOI) и АВВ;
- электролинию загородного дома защитит ABB (DS201), Schneider Acty9, Legrand DX3.
Когда не хватает выделенной мощности
Стандартная мощность, которая выделяется на участок ИЖС в Московской области – 15кВт по 3-м фазам (вводной автомат на 25А). Этого вполне достаточно для нормальной жизни дома средних размеров с использованием всех благ цивилизации.
Однако администрация некоторых поселков принудительно ограничивает максимальную потребляемую мощность до минимума. Это делается по двум причинам:
- не хватает мощности силового трансформатора на все участки (часто в СНТ)
- за выделение дополнительной мощности берется отдельная и часто очень высокая плата (характерно для участков с подрядом в дорогих коттеджных поселках). Мы слышали цифры в 1млн рублей для перехода с трехфазного автомата 10А на 25А.
На практике нам приходилось сталкиваться с такими случаями:
- однофазное подключение, автомат 16А на входе (3,5кВт на весь дом). Включение чайника при работающей духовке или стиральной машине приводит к выбиванию вводного автомата
- с трехфазным подключением и автоматом на 10А – это 2.2кВт по каждой фазе, т.е. всего 6,6кВт. Если на одну фазу попадают два мощных прибора – автомат срабатывает, весь дом погружается во тьму. Раскидать нагрузку по фазам практически не представляется возможным.
- Трехфазное подключение на 16А – по 3,5кВт на фазу.
Ниже фотография уличного шкафа учета, которую мы сделали в одном из подмосковных поселков:
Уличный шкаф учета на несколько домов
Как видно, стандартная мощность на коттедж площадью 250м.кв – 6,6кВт (автомат ABB SH203 С10). За дополнительную стоимость можно приобрести C16 (10.5кВт) или С25 (15кВт).
С этим читают
Подключение

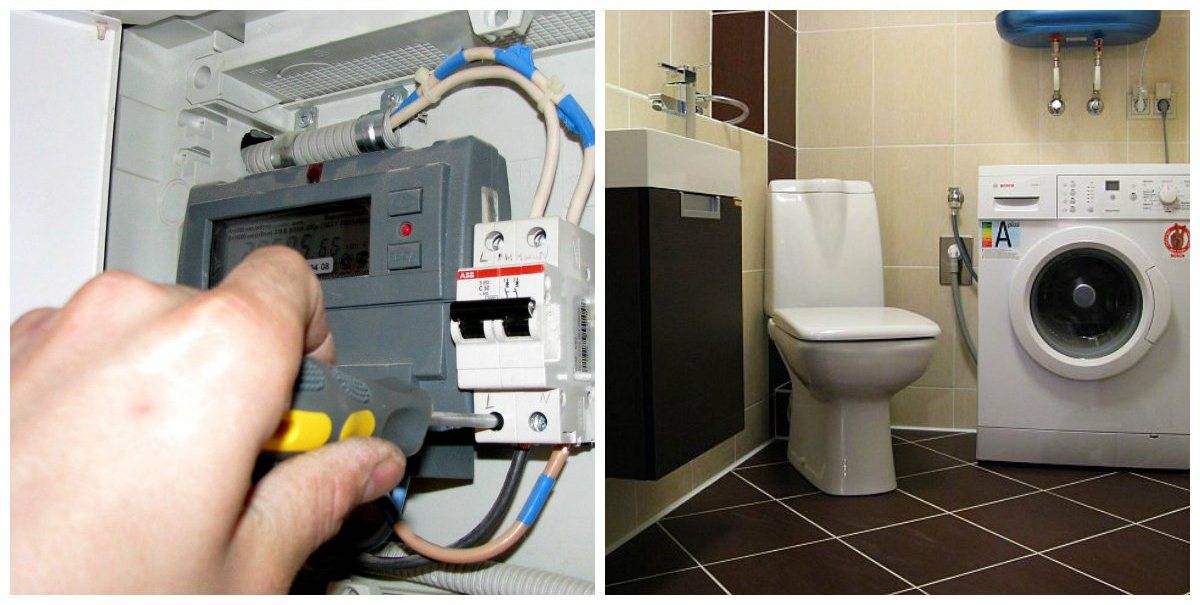

При проектировании схемы электропроводки в ванной комнате, необходимо предусмотреть установку отдельного УЗО или дифавтомата на водонагреватель, если в конструкции этого прибора отсутствует дифференциальный выключатель.
Стиральную машину, электрический полотенцесушитель, кабель встроенного «теплого пола» допускается подключать к сети через розетки с заземляющим контактом, используя защитное устройство, общее для всей группы.
Прокладка проводки должна выполняться только скрытым способом. Заземление розеток и приборов должно обеспечить контакт с «землей» только для корпусов.
Нулевые проводники не должны быть соединены с заземляющим проводником, иначе УЗО или дифавтомат будет фиксировать ток утечки и выключаться при подключении нагрузки.
При правильном выборе УЗО и дифавтомата, при монтаже их в строгом соответствии с требованиями ПУЭ, появляется возможность подключения различных дополнительных электроприборов и устройств, что сделает пребывание в ванной комнате не только безопасным, но и комфортным.
Источник
Когда рационально выбирать дифференциальный автомат?
Существует ряд факторов, свидетельствующих в пользу установки УЗО, но бесспорным остается одно из важнейших преимуществ выбора дифавтомата – это экономия места для установки оборудования в распределительном щите. Высокая степень энергонасыщенности жилья современного человека требует соответствующего уровня защиты оборудования от токов коротких замыканий, перегрузок по мощности, а также надежной электробезопасности
Особое внимание следует обустройству и выбору защиты от токовых утечек, предназначенной для стиральной машины, электрокотла, водонагревателя, бани, ванной комнаты и насоса
При проектировании схемы электрической сети необходимо учесть, что УЗО, подключенное в цепь каждого из вышеперечисленных потребителей, необходимо обеспечить защитой от короткого замыкания и перегрузок по току, то есть на каждый УЗО потребуется установка автоматического выключателя. В итоге может получиться так, что для этого не будет хватать места на din-рейке щитка. Выбор дифавтовтомата, сочетающего в себе функции АВ и УЗО позволяет более рационально использовать электрический щит.
Проверка работоспособности (кнопка ТЕСТ)
Дифференциальный автомат и УЗО являются устройствами, непосредственно защищающими жизнь человека, поэтому работоспособность этих приборов необходимо регулярно проверять. Эту операцию рекомендуется производить не реже 1 раза в месяц одним из следующих способов:
- нажатием кнопки «ТЕСТ», расположенной на передней стороне корпуса;
- присоединением батарейки к одноимённым входным и выходным клеммам;
- подключением резистора сопротивлением 6,8 кОм между клеммой L (out) и заземлением;
- специальным прибором, предназначенным для проверки и настройки УЗО.
Самым простым способом из вышеперечисленных является нажатие кнопки. В зависимости от модели она может обозначаться «ТЕСТ», «TEST» или «Т».
Её нажатие имитирует появление тока утечки и должно привести к срабатыванию защиты. Такую проверку может производить любой человек, даже без знаний основ электротехники и опыта практической работы.
Важно! Для проверки исправности дифавтомата при помощи кнопки аппарат должен быть подключён к сети
Вывод
Установка дифавтоматов вместо дифреле рекомендована в ПУЭ п.7.1.76. Этим пунктом ЗАПРЕЩАЕТСЯ так же использование УЗО без автоматического выключателя.
От выбора дифавтомата зависит не только исправность электрооборудования, но и здоровье и жизнь людей, поэтому для правильного составления проекта электропроводки и монтажа защитных необходимо знать, как выбрать дифференциальный автомат.
Для этого нужно учесть различные факторы, но не менее важно установить и подключить защитное устройство с учётом всех правил монтажа и норм ПУЭ и СНиП. Поэтому при необходимости перед началом работ следует получить консультацию профессионалов
Как выбрать дифференциальный автомат по классу и типу
Есть два вида токов утечки – АС и А. Первый реагирует только на утечки синусоидального тока, второй – постоянного. К примеру, для питания бытовой техники и электроники лучше всего использовать приборы защиты от отключений с типом А, ведь АС, скорее всего, принесет мало пользы.
Присутствие реле напряжения
Схема подключения дифференциального автомата имеет точно такие же требование к подключению, как и прибор защиты от отключений. То есть, к сети нужно подключить фазу и «ноль». Они обязательно должны работать, чтобы функционировал встроенный прибор защиты, нужно постоянное питание для блока дифференциальной защиты. Простыми словами, при отсутствии напряжения дифзащита срабатывать не будет. Читайте: как подключить УЗО.
В идеале рабочим должен быть как нулевой рабочий проводник, так и фазный. В худшем варианте допускается повреждение фазы, но никак не «ноля». Если не работает нулевой проводник, защита функционировать не будет из-за отсутствия электрического питания.
Для избегания подобных ситуация большинство автоматов идут с реле напряжения – он и есть защитой от повреждения «ноля». Контакты такого реле необходимы для размыкания.
Если же такой блок не входит в автомат, лучше его установить, чтобы контролировать ситуацию.
Определяемся с номиналом
Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.

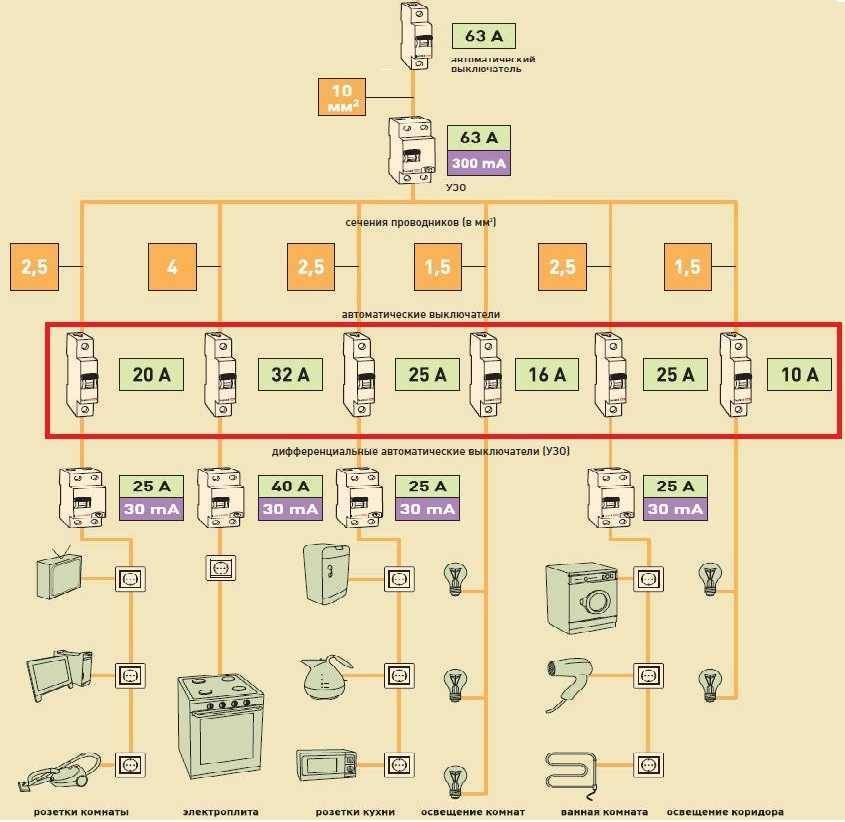

На каждую линию требуется правильно выбрать автомат защиты
Исходя из этого, алгоритм выбора автомата защиты прост:
- Рассчитываете сечение проводки для конкретного участка.
- Смотрите, какой максимальный ток выдерживает данный кабель в таблице.
- Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.
Пример
Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.
| Сечение жил медных проводов | Допустимый длительный ток нагрузки | Максимальная мощность нагрузки для однофазной сети 220 В | Номинальный ток защитного автомата | Предельный ток защитного автомата | Примерная нагрузка для однофазной цепи |
|---|---|---|---|---|---|
| 1,5 мм² | 19 А | 4,1 кВт | 10 А | 16 А | освещение и сигнализация |
| 2,5 мм² | 27 А | 5,9 кВт | 16 А | 25 А | розеточные группы и электрический теплый пол |
| 4 мм² | 38 А | 8,3 кВт | 25 А | 32 А | кондиционеры и водонагреватели |
| 6 мм² | 46 А | 10,1 кВт | 32 А | 40 А | электрические плиты и духовые шкафы |
| 10 мм² | 70 А | 15,4 кВт | 50 А | 63 А | вводные линии |
В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм² (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.
Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28, 25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.
Расчет по мощности
Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.
Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.
Формула для вычисления тока по суммарной мощности
После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.
Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников
Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным
Пример выбора автоматического выключателя
Имеем группу от щитка к которой планируется подключить посудомоечную машину -1,6 кВт, кофеварку – 0,6 кВт и электрочайник – 2,0 кВт.
Считаем общую нагрузку и вычисляем ток.
Нагрузка = 0,6+1,6+2,0=4,2 кВт. Ток = 4,2*5=21А.
Смотрим таблицу выше, под рассчитанный нами ток подходят все сечения проводников кроме 1,5мм2 для меди и 1,5 и 2,5 по алюминию.
Выбираем медный кабель с жилами сечением 2,5мм2, т.к. покупать кабель большего сечения по меди не имеет смысла, а алюминиевые проводники не рекомендуются к применению, а может и уже запрещены.
Смотрим шкалу номиналов выпускаемых автоматов — 0.5; 1.6; 2.5; 1; 2; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63.
Автоматический выключатель для нашей сети подойдет на 25А, так как на 16А не подходит потому что рассчитанный ток (21А.) превышает номинал автомата 16А, что вызовет его срабатывание, при включении всех трех электроприемников сразу. Автомат на 32А не подойдет потому что превышает ДДТ выбранного нами кабеля 25А., что может вызвать, перегрев проводника и как следствие пожар.
Сколько киловатт нужно для дома. Таблица расхода электроэнергии
Наше современное общество не представляет свою жизнь без электричества. Оно плотно укоренилось в повседневной и производственной жизни человека двадцать первого века.
Электроэнергию используют не только для освещения улиц, жилых домов и других помещений. Сегодня электроэнергия нужна для питания телефона, компьютера, телевизора и еще многих бытовых приборов в наших домах, которые значительно облегчают жизнь современного человека.
Многие владельцы домов используют электроэнергию для отопления, хоть это и не самый дешевый вид отопления, но достаточно надежный и простой в эксплуатации.
Как люди в прошлом, так и современное общество не может существовать без электроэнергии. С каждым годом ученые разрабатывают все новые технологии, которые нуждаются в электропитании. Конечно, сегодня электрический ток используется более широко, чем раньше. Но через несколько десятков лет его потребление увеличиваться в несколько раз. Так, например, если лет 10 назад для дома или квартиры было достаточно 1,5 — 2 кВт электроэнергии, то сегодня этот показатель вырос до 15 кВт, практически в 10 раз.
Давайте попробуем разобраться, сколько киловатт нужно для дома в настоящее время.
Как выбрать автомат для электропроводки
Технические характеристики дифференциальных автоматов
Автомат для частного дома или квартиры выбирают в зависимости от его характеристик. Они указываются на корпусе устройства. К основным обозначениям относят:
- аббревиатура наименования – АВДТ;
- номинальные параметры тока – С (зависимости времени и тока), число (предельный ток, значение которого нельзя превышать);
- номинальное напряжение для бытовой сети – от 220 до 230 В;
- параметр тока утечки – 30 мА;
- символ, подтверждающий наличие функций АВ и УЗО.
Оптимальный электрический автомат с функциями АВ и УЗО для монтажа в щитке квартиры – однофазный, со значением 220/50. Для частного дома стоит купить трехфазный прибор со значениями 380/3
При покупке также стоит обращать внимание на другие критерии подбора
Ток короткого замыкания
Обозначение номинального тока дифавтомата
Для сетей освещения стоит выбирать модели с номинальными показателями 10-30 мА. Для одиночных цепей подойдет автомат на 10 мА, для групповой – на 30 мА. Устройства с номинальными параметрами от 100 до 300 мА ставятся на ввод.
Рабочий ток (номинальный)
Номинал – стандартный показатель, который принимает значение 6, 10, 16, 25 и 50 А. При подаче рабочего тока прибор остается включенным. На корпусе прибора эта характеристика имеет маркировку «С» с числовым индексом.
Ток срабатывания
Ток срабатывания отключения
В зависимости от величины тока срабатывания при подключении потребителей дифавтоматы подразделяются на классы:
- В – возможна перегрузка 3-5 раз;
- С – перегрузка происходит 5-10 раз;
- D – питание отключается и включается 10-20 раз.
Электропроводка с малым количеством маломощных устройств требует типа В. Для городской квартиры или дома подойдут автоматические выключатели С-типа. В промышленных цехах лучше устанавливать приборы D-типа.
Селективность
Характеристика «тип встроенного УЗО» маркируется буквенным индексом или небольшим рисунком
Аналогично УЗО автоматы функционируют по принципу селективности – задержки по времени срабатывания. Поэтому выбор оптимальных автоматов для жилой квартиры должен основываться на избирательности отключения прибора от сети и электродинамике устойчивости защитной системы.
На дифференциальных устройствах бывают два обозначения селективности:
- S – задержка от 200 до 300 миллисекунд;
- G – задержка от 60 до 80 миллисекунд.
Число полюсов
Четырехполюсный дифавтомат для подключения в сети 380 В
На рынке присутствуют модели:
- 1-полюсные с высокой работоспособностью, рассчитанные на 10 тыс. срабатываний. К ним подключается только кабель, имеющий сечение 25 мм.
- 2-полюсные – подходят для двухпроводных сетей, обеспечивают защиту от превышения величины тока работы и расцепителя тепла. Срабатывают больше 10 тыс. раз.
- 3-полюсные – имеют нулевую последовательность и могут сработать при разнице показаний вторичной обмотки. Отличаются высокими пропускными показателями.
- 4-полюсные – нужны для обустройства трехфазной сети. Оснащаются 4-мя модулями и блоком дифзащиты.
Тип дифавтомата
От этой характеристики зависит, как электроавтомат отреагирует на токовую утечку. Существует две группы изделий:
- электромеханические – срабатывают при утечке независимо от сетевого напряжения;
- электронные – реагирую только при напряжении сети, в случаях обрыва нуля не защищают от утечки.
На схеме электронной модели есть картинка платы с усилителем-треугольником.
Производитель
Дифференциальный автомат Schneider Electric Easy9 1P+N 10А 30мА тип AC
Чтобы выбрать электрический автомат, ориентируясь на характеристики или бренд, нужно учесть тип жилья и финансовые возможности:
- в качестве временной лучше подбирать недорогую автоматику – Schneider Easy9, IEK, Legrand RX3;
- для квартиры подойдут Legrand TX3 и Schneider Merlin Gerin (DOMOVOI) и АВВ;
- электролинию загородного дома защитит ABB (DS201), Schneider Acty9, Legrand DX3.
Формула расчета мощности по току и напряжению
| Сечение проводника, мм кв. | Допустимая мощность нагрузки, Вт | Номинал выключателя, А | ||
| Медь | Алюминий | 220 А, 1 фаза | 380 В, 3 фазы | |
| 1,5 | 2,5 | 2 200 | 5 300 | 10 |
| 2,5 | 4 | 4 400 | 10 500 | 20 |
| 4 | 6 | 5 500 | 13 200 | 25 |
Для вычислений по этим параметрам применяют определения полной (S), активной (P) и реактивной (Q) мощности. Следующие формулы подходят для расчета однофазных сетей 220 В:
- S = U *I;
- P = U * I * cos ϕ;
- Q = U * I * sin ϕ.
Исходные данные для вычисления можно взять из справочников. Также применяют результаты измерений.
Активная нагрузка
Активная нагрузка
Лампы накаливания и нагреватели не обладают реактивными характеристиками. Такие нагрузки не смещают фазы токов и напряжений. Мощность потребляется полностью с удвоенной частотой.
Емкостная нагрузка
Соотношение энергий
В представленных объяснениях рассматривается идеальная ситуация. Однако в реальности каждый реактивный элемент обладает определенным электрическим сопротивлением. Следует не забывать о соответствующих потерях в соединительных проводах и других компонентах цепи.
При значительных величинах емкостной (индукционной) составляющей надо учитывать отмеченные проблемы. В некоторых схемах кроме увеличения нагрузочной способности автоматов применяют дополнительные компенсационные компоненты.
Мощность защитного устройства подбирают по току проводки (расчетному или табличному значению) с учетом потребления подключенной нагрузкой. Номинал автомата выбирают меньше, чтобы сохранить целостность линии питания в процессе эксплуатации. На разных участках сети устанавливают проводники соответствующего сечения, руководствуясь принципами древовидной структуры.
Халатное отношение к выбору устройства с необходимыми параметрами приводит к серьезным негативным последствиям. Поэтому перед выбором автоматического защитного устройства нужно обязательно убедиться, что установленная проводка выдержит запланированную нагрузку. В соответствии с ПУЭ автоматический выключатель должен обеспечивать защиту от перегрузки наиболее слабого участка цепи. Его номинальный ток должен соответствовать току подключаемого устройства. Соответственно и проводники выбираются с требуемым сечением.
Чтобы рассчитать мощность автомата по току, необходимо воспользоваться формулой: I=P/U, где Р является суммарной мощностью всех электрических приборов, имеющихся в квартире. Вычислив необходимый ток, можно выбрать наиболее подходящий автомат. Существенно упрощает проведение расчетов таблица, с помощью которой можно выбрать автоматический выключатель в зависимости от конкретных условий эксплуатации.
В каждой электрической проводке происходит разделение на определенные группы. Соответственно каждая группа использует электрический провод или кабель с определенным сечением, а защита обеспечивается автоматом с наиболее подходящим номиналом.
Таблица поможет выбрать автоматический выключатель и сечение кабеля в зависимости от предполагаемой нагрузки электрической сети, рассчитанной заранее. Таблица помогает сделать правильный выбор автомата по мощности нагрузки. При расчете токовых нагрузок следует помнить, что расчеты нагрузки одного потребителя и группы бытовых приборов различаются между собой. При расчетах необходимо учитывать и разницу между однофазным и трехфазным питанием.
