Категории и технические характеристики автоматов a, b, c и d

По типу сети и току утечки

Дифференциальные автоматы по типу контролируемой электрической сети делятся на однофазные напряжением 220 В и трехфазные с линейным напряжением 380 В, соответственно, разделяются на двухполюсников для однофазных и четырехполюсников для трехфазных сетей.

В зависимости от тока утечки, возникающего в контролируемой сети, дифавтоматы, как и УЗО, подразделяются на следующие категории.

Тип АС. Дифференциальный автомат этого вида реагирует на синусоидальный переменный ток утечки, который может появиться мгновенно или нарастать постепенно.

При превышении порогового значения тока отключения он срабатывает, разрывая защищаемую линию. На корпусе дифавтомата должно быть обозначение АС или символ переменного тока в рамке.

Тип А. Отличие устройства этой категории от первого типа состоит в том, что оно реагируют на мгновенное возникновение или постепенное увеличение переменного и постоянного (пульсирующего) тока утечки. При достижении значения уставки, дифавтомат срабатывает.

На его корпусе должно быть изображение буквы А или символа синусоиды и пульсирующего тока в рамке. Различия сказываются на цене. Эти дифавтоматы значительно дороже устройств первого типа из-за необходимости дополнительного контроля, пульсирующих токов.

Они имеют наибольшее распространение и рекомендуются в большинстве случаев. Это связано с большим количеством бытовой техники имеющей именно такого рода токи утечки. Некоторые производители прямо указывают на этот тип защитных приборов, для своих устройств.

Тип В. Дифавтоматы этого вида срабатывают при наличии переменного, постоянного или выпрямленного тока утечки. Независимо от того, как происходит превышение порогового значения, мгновенно или постепенно. Обычно используется на промышленных объектах.

На корпусе указываются символы постоянного, переменного и пульсирующего токов в рамке, как и в УЗО (кстати, на западе из принято называть дифреле).

Отличия АВ категорий B, C и D

Характеристика автоматических выключателей классов B,C и D

Категории автоматов A B C D относятся к основным показателям, заслуживающим отдельного рассмотрения и сравнения. Особый интерес среди классов автоматов представляют токовые временные параметры последних трех категорий.

Защитный автомат с характеристикой D в отличие от категорий автоматических приборов A B C хорошо приспособлен к повышенным перегрузкам и поэтому устанавливается в цепях с большими пусковыми токами. Его традиционно используют в цепях защиты мощных электродвигателей

При сравнении автоматов С и В важно помнить о том, что первая категория приборов больше подходит для защиты бытовых сетей – для установки в частном доме, например

Знакомство с техническими характеристиками автоматов и особенностями каждого из них поможет пользователю выбрать нужный прибор, подходящий для электросети с заданной нагрузкой по току.

Отличие защитных характеристик C, B и D автоматических выключателей, области применения автоматов

Содержание текущей статьи:

• ;
• с характеристиками B, C, D:
  • ;
  • ;
  • ;
• информации.

Поставляем автоматические выключатели ВА47‑29 с номинальными токами от 0,5 до 63 ампер с защитными характеристиками B, C или D.

Введение

Модульные автоматические выключатели применяют:

• для защиты сетей:
  • от коротких замыканий – для этого встроен электромагнитный расцепитель;
  • от перегрузок – для этого встроен тепловой расцепитель;
• для ручного включение и отключения питания – для этого есть привод (рукоятка).

Тепловой и электромагнитный расцепитель установлен в каждом полюсе автомата и вместе их называют комбинированным расцепителем.   Характеристика C, B или D определяет силу тока короткого замыкания, при которой произойдёт мгновенное защитное срабатывание, а следовательно, места применения автомата с конкретной характеристикой. Срабатывание вызывает электромагнитный расцепитель.   Слева фотография модульных выключателей ВМ63 с разбором надписей («что есть что»).

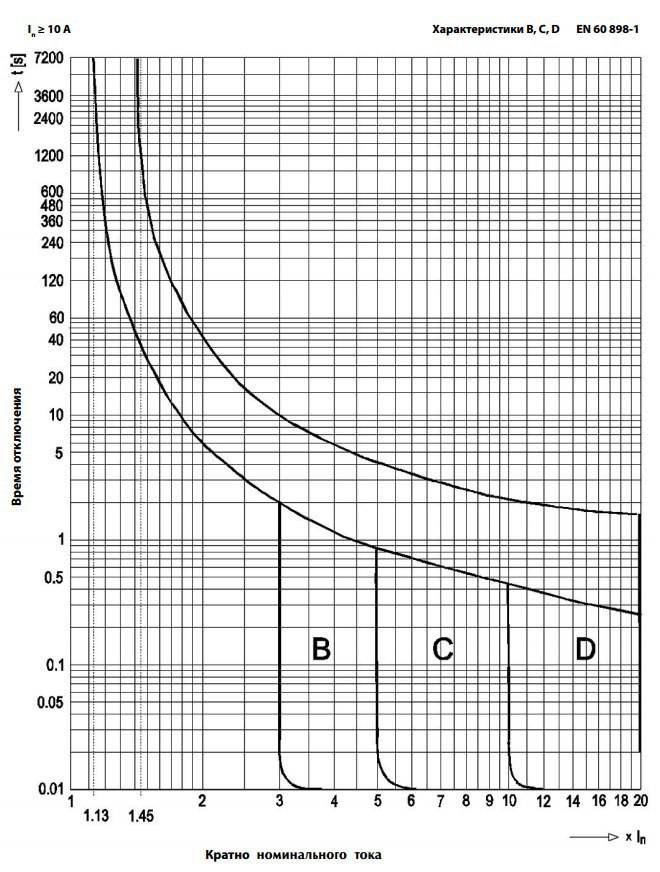

Отличия автоматических выключателей с характеристиками B, C и D

Тип защитной характеристики	Мгновенное отключение при коротком замыкании из диапазона	Предпочтительное применение автоматического выключателя	Нагрузки
B	(3-5)·In	защита: — длинных кабелей; — сетей с электро-нагревательными приборами (плитой, бойлером); — маломощных сетей: сигнализации; измерения; управления.	резистивные
C	(5-10)·In	защита: — освещения; — розеток; — бытовых электрических приборов.	резистивные, индуктивные с низким пусковым током
D	(10-50)·In	защита: — электрических двигателей (стиральных машин, водяных насосов); — низковольтных трансформаторов; — ламп-разрядников.	индуктивные с высоким пусковым током

Значения изъяты из таблицы 2 на странице 11 стандарта на модульные автоматические выключатели ГОСТ 50345‑99 (ссылка внизу).

где I_n – номинальный ток автоматического выключателя.  Примеры:

1. Автомат на номинальный ток I_n = 6 ампер с характеристикой B: не сработает* при коротком замыкании 18 ампер (3·I_n), но мгновенно отключится при коротком замыкании 30 ампер (5·I_n) и выше.
2. Автомат на номинальный ток I_n = 16 ампер с характеристикой C: не сработает* при коротком замыкании 80 ампер (5·I_n), но мгновенно отключится при коротком замыкании 160 ампер (10·I_n) и выше.
3. Автомат на номинальный ток I_n = 50 ампер с характеристикой D: не сработает* при коротком замыкании 500 ампер (10·I_n), но мгновенно отключится при коротком замыкании 2500 ампер (50·I_n) и выше.

*Под словами «не сработает» понимаем не сработает под воздействием электромагнитного расцепителя мгновенного действия. Но есть тепловой расцепитель, который нагреется в течение нескольких секунд и отключит сеть.   При этом стандарт не указывает как будет вести себя выключатель в самом диапазоне (заложена погрешность). Испытания проводят только в граничных положениях (согласно таблице 6 на странице 19 стандарта ГОСТ 50345‑99):

• нижняя граница (3, 5 и 10 от I_n соответственно) – отключения не происходит в течение 0,1 секунды;
• верхняя граница (5, 10 и 50 от I_n соответственно) – происходит защитное срабатывание в течение 0,1 секунды.

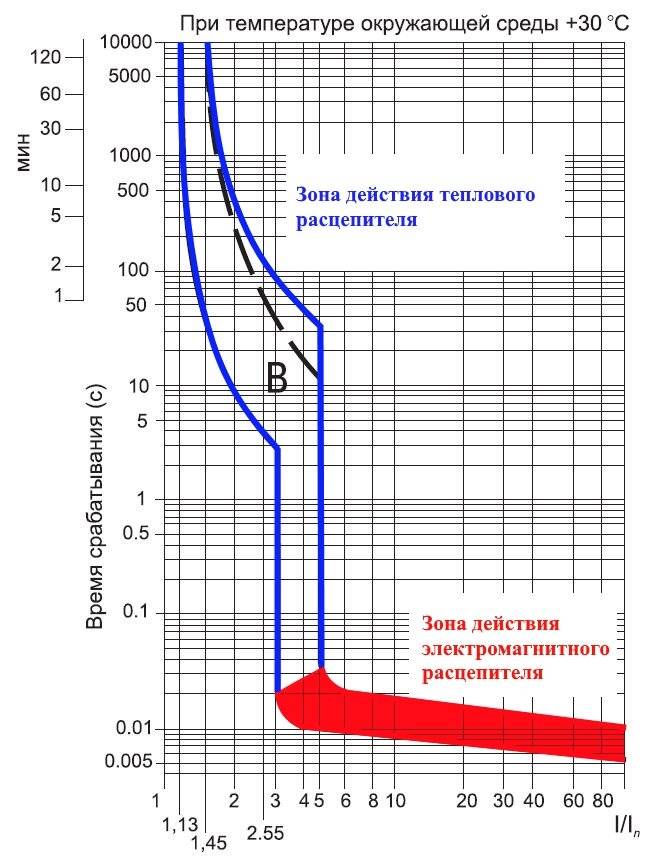

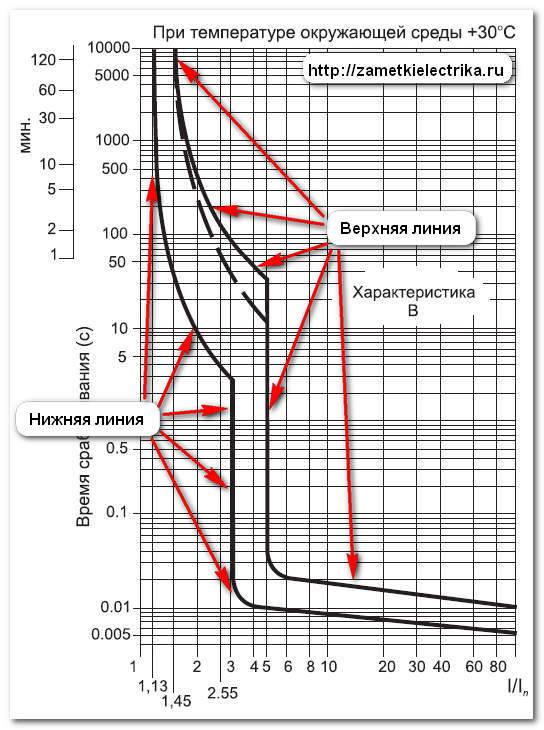

Характеристика B автоматического выключателя

Выключатели с характеристикой В применяют для протекции:

• протяжённых кабельных линий;
• цепей с нагревательным элементом (ТЭНом, электрической печью, бойлером);
• вторичных цепей или сетей с большим сопротивлением и низким током (из-за чего токи короткого замыкания низкого уровня):
  • сигнализации;
  • управления;
  • измерения.

Характеристика C автоматического выключателя

Автоматы с характеристикой С применяют повсеместно: в бытовых и офисных помещениях, на промышленных объектах. С помощью них защищают:

• квартирные и офисные розетки;
• освещение на кухне, в спальнях; в ванной, в кабинете, на рабочем месте;
• отдельных потребителей (без мощных двигателей).

Характеристика D автоматического выключателя

Выключатели с характеристикой Д применяют для защиты низковольтных трансформаторов, электрических двигателей или устройств с ними:

• стиральных машин;
• посудомоечных машин;
• насосов для забора питьевой воды;
• сварочных аппаратов.

1. Стандарт на модульные автоматические выключатели ГОСТ 50345-99.
2. Заводской каталог «Курского электроаппаратного завода» на выключатели ВМ63.
3. Заводской каталог компании «ABB» на выключатели S800S.

Коммутационные приборы отключения нагрузки

Если электросистема квартиры или дома разделена на отдельные контуры, рекомендуется каждую линию электроцепи оснащать отдельным автоматическим выключателем, а на выходе устанавливать УЗО.

Однако вариантов подключения гораздо больше, поэтому для начала необходимо понять разницу между УЗО и дифференциальным автоматом, а затем уже производить монтаж.

Автоматические выключатели – модифицированные «пробки»

Когда о многообразии защитных устройств не было и речи, при излишней нагрузке на линию срабатывали «пробки» — простейшие аварийные приборы.

Их функционал усовершенствовали и получили автоматические выключатели, которые срабатывают в двух случаях — при возникновении короткого замыкания и при увеличении нагрузки, близкой к критической.

Конструкция автомата проста: внутри корпуса из прочного технопластика заключены несколько функциональных модулей. Снаружи находится рычаг замыкания/размыкания цепи и крепежный паз для «посадки» на дин-рейку (+)

В одном электрощитке может находиться и один, и несколько выключателей, их количество зависит от числа контуров, обслуживающих квартиру или дом.

Чем больше отдельных линий, тем легче заменять или ремонтировать электроустройства. Для установки одного прибора не нужно отключать всю сеть.

Обязательное условие сборки домашней электросети – подключение автомата. Выключатели быстро срабатывают при перегрузке системы и по причине короткого замыкания. Единственное, от чего они не могут защитить, – токи утечки.

УЗО – устройства автоматической защиты

Именно УЗО является тем прибором, который в автоматическом режиме анализирует силу тока на входе/выходе и предохраняет от токов утечки. По форме корпуса он похож на автоматический выключатель, но работает по иному принципу.

Внутри корпуса размещено рабочее устройство – сердечник с обмотками. Магнитные потоки двух обмоток направлены в противоположные стороны, что создает баланс. Таким образом, магнитная сила в сердечнике сводится к нулю.

Как только происходит ток утечки, появляется разница значений магнитных потоков – выходная величина уменьшается. В результате взаимодействия потоков срабатывает реле и разрывает цепь. Временной интервал срабатывания в пределах 0,2-0,3 сек. Этого времени достаточно, чтобы спасти человеческую жизнь.

Внешними отличительными чертами является наличие дополнительных клемм (у автомата по 1 штуке сверху и снизу), кнопка тестирования, более широкая лицевая панель, другая маркировка (+)

На корпусе можно увидеть маркировку 10 … 500 мА. Так обозначается номинальная сила тока утечки. Для домашнего применения обычно выбирают УЗО с показателем 30 мА.

Приборы с обозначением 10 мА могут пригодиться, если отдельный контур выведен на детскую комнату или в санузел, где наблюдается повышенный уровень влажности.

УЗО предохраняет от токов утечки, но бесполезно при усиленной нагрузке на провода, а также ничем не поможет при коротком замыкании. По этой причине два устройства – УЗО и автоматический выключатель – всегда монтируют в паре.

Только вместе они обеспечат полноценную степень защиты, которая обязательно должна присутствовать в каждой бытовой электросистеме.

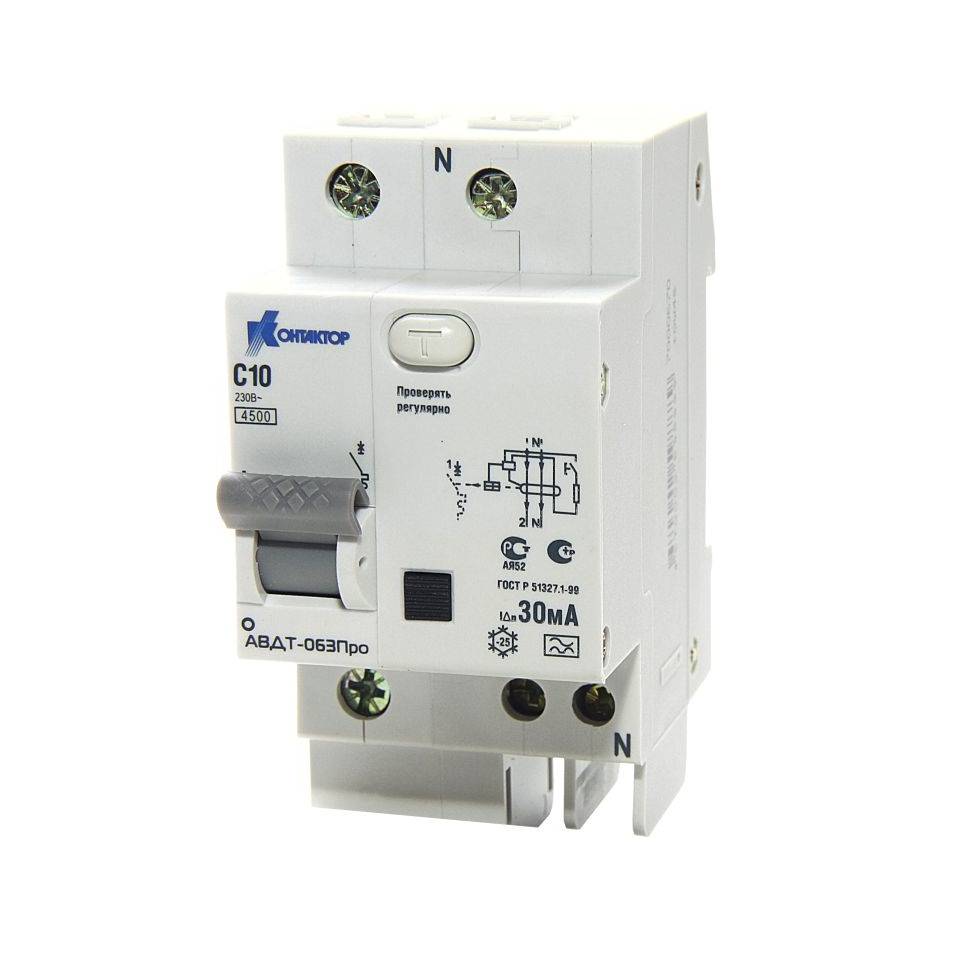

Дифференциальный автомат – максимальная защита

Когда мы говорим о том, чем принципиально отличается УЗО от дифференциального автомата, то имеем в виду не отдельно установленный прибор УЗО, а пару «УЗО + выключатель».

Автоматический выключатель дифференциального тока (АВДТ), по своей сути, и есть эта пара, но объединенная в одном корпусе.

Таким образом, он сразу выполняет три главные функции:

• защищает от токов утечки;
• предотвращает перегрузку линии;
• моментально срабатывает при коротком замыкании.

Несмотря на небольшие размеры, прибор действует эффективно и оперативно, но при одном условии – если он выпущен под надежной, зарекомендовавшей себя маркой.

Если не знать нюансов устройства и условных обозначений, размещенных на корпусе, дифавтомат можно легко спутать с УЗО. Одна из подсказок – маркировка АВДТ (+)

В технической документации, которая обязательно прилагается к устройству, перечислены его характеристики. Обозначение наиболее важных показателей напечатано на корпусе с лицевой стороны.

Кроме маркировки наименования, здесь указан номинальный ток нагрузки и ток утечки. Единицы измерения те же, что и у простых автоматов – мА.

С первого взгляда может показаться, что появление дифавтомата полностью перечеркивает существующую изначально схему «выключатель + УЗО». Однако существует множество нюансов, регулирующих выбор того или иного решения, и в итоге обе схемы установки являются актуальными и востребованными.

Как открыть новую категорию в водительском удостоверении?

Нередки случаи, когда автолюбитель становится профессиональным водителем, а автомобиль из увлечения превращается в источник дохода. Как следствие такого перевоплощения возникает необходимость в открытии новой категории водительского удостоверения.

Для этого нужно сдать теоретический и практический экзамены в ГИБДД, предварительно пройдя обучение.

• Не миновать автошколы тем, кто желает управлять более легким транспортом и получить категорию “B” при открытой категории “C”, или открыть “A” при действующей категории “B”.
• Особые требования предъявляются к кандидатам на категорию “D”. Чтобы получить право перевозить людей необходимо иметь не менее одного года стажа вождения транспорта категории “B”, “C” или “D1”. В течение такого же срока придется эксплуатировать ТС из категории “D”, чтобы открыть “DE”.
• Новые правила коснулись и машин с автоматической трансмиссией. Для них выделена специальная подкатегория водительских прав, разрешающая ездить только на “автоматах”. Чтобы пересесть на “механику” потребуется сдать практический экзамен в ГИБДД.

Выводы: каждая из категорий водительских прав, указанных на обратной стороне удостоверения, предназначена для вождения автомобилей определенной массы и назначения

Здесь важно понимать, что правила создаются не просто так, и для автомобиля каждой категории требуются особые навыки управления

Несоответствие водительского удостоверения типу транспортного средства наказывается штрафом и эвакуацией машины на штрафстоянку. Чтобы не лишать себя средства передвижения и не рисковать честно заработанными, разумнее всего заранее подготовиться к смене автомобиля и своевременно получить новые права.

Маркировка УЗО и дифавтоматов

Маркировка защитных устройств позволяет отличить УЗО от дифавтомата визуально, по их внешнему виду. На первый взгляд оба прибора очень похожи и не имеют существенных различий. У каждого из них имеется кнопка ТЕСТ, рычажок переключения, одинаковая форма корпуса с нанесенными обозначениями.

Однако, если рассмотреть внимательно сами схемы, цифровые и буквенные обозначения, можно обнаружить существенную разницу в маркировке. Проще всего обнаружить отличие УЗО от дифавтомата можно по расположению рычажка и тестовой кнопки. У дифференциального автомата кнопка ТЕСТ расположена справа, а переключатель – слева. В устройствах защитного отключения данные элементы расположены наоборот.

Характерным признаком считается маркировка, нанесенная на лицевую часть корпуса. Для обозначения номинального тока УЗО используются только цифры. Если перед цифрами стоят латинские символы B, C, D, следовательно, это уже дифференциальный автомат. Например, маркировка УЗО 16А означает значение максимального номинального тока в цепи, который не должен превышать этот показатель. У дифференциальных автоматов к этой цифре добавляется буквенный символ, поэтому маркировка выглядит как С16. Цифра также соответствует номинальному току, а буква – техническим характеристикам встроенных расцепителей.

Каждое устройство имеет свое обозначение на схеме УЗО и дифавтомат соответственно. Подобные схемы наносятся на корпус прибора. Визуально они похожи, но вовсе не идентичны между собой. Например, на маркировке УЗО изображен овал, являющийся символом дифференциального трансформатора – основного элемента устройства, определяющего ток утечки.

На схеме дифавтомата наносятся символы, обозначающие расцепители – биметаллическую пластину и электромагнитный соленоид, обеспечивающие срабатывание при коротких замыканиях и перегрузках. С помощью этой маркировки становится понятно, как отличить УЗО от дифавтомата, не прибегая к помощи специалистов. Символы расцепителей отсутствуют на корпусе устройства защитного отключения.

Для облегчения идентификации устройств многие производители наносят на корпус их сокращенные названия в виде аббревиатуры. Эти символы располагаются на боковой стороне и позволяют сразу же определить в чем разница между дифавтоматом и УЗО. Как правило, устройство защитного отключения маркируется буквами ВД, что означает «выключатель дифференциальный». Для дифавтомата существует обозначение АВДТ, которое расшифровывается, как автоматический выключатель дифференциального тока. Все эти признаки позволяют безошибочно определить принадлежность того или иного прибора, использовать его по прямому назначению.

Чем УЗО отличается от автомата

Автомат или дифференциальный автомат: как отличить и что выбрать

УЗО или дифференциальный автомат: что выбрать и как отличить

Установка и схема подключения УЗО и автоматов

Какой автомат поставить на 15 кВт

Почему выбивает автомат в щитке

Чем отличается водительское удостоверение на механику и АКПП?

Автоматическая коробка передач встречается в любых классах, вне зависимости от того, минивэн это или седан. Использование ТС с автоматом позволяет многим гражданам пройти более легкое обучение, так как разобраться с работой механики могут или хотят не все. Если ученик автошколы не планирует в будущем пользоваться транспортом с механической коробкой, он вправе выбрать учебу на автоматической трансмиссии, после чего получит документы с соответствующей маркировкой. Если владелец водительского удостоверения с отметкой «АТ» захочет пересесть на авто другого типа, ему придется переэкзаменоваться в ГИБДД, чтобы оформить необходимые права.

Внешний вид документа с лицевой стороны абсолютно одинаков и не отличается вне зависимости от того, проходил ли гражданин курсы с МКПП или АКПП. Посмотреть на водительские права можно на фотографии ниже.

Увидеть, как выглядит водительское удостоверение на автомат с оборотной стороны, можно на следующем фото. Отметка «АТ» находится в левом нижнем углу, она относится к графе 14.

Механическая коробка намного сложнее в использовании, поэтому обучение на ней требует большего мастерства от водителя, соответственно, понадобится больше усилий для получения навыка управления таким транспортным средством

Важно, чтобы автомобилист знал, как правильно выжать сцепление, когда переключить передачу

Необходимо, чтобы человек мог сделать это на ходу, не глядя на ручку, поскольку если он станет отвлекаться на то, чтобы посмотреть на рычаг КПП, водитель рискует спровоцировать ДТП, ослабив внимание к дорожной ситуации. Кроме этого, гражданин должен чувствовать машину, понимать, когда именно требуется переключить передачу и в каком случае это надо делать

Практические навыки, касающиеся своевременного включения сцепления, не потребуются человеку, который ездит на транспортном средстве с коробкой-автомат, когда важно только при начале и окончании движения поставить ее в соответствующий режим. При управлении авто с АКПП используется только две педали – тормоз и газ

Согласно требованиям ФЗ №196 от 10 декабря 1995 года (редакция от 30.12.2018), граждане, сдавшие экзамен на права на автомобиле с механической трансмиссией, вправе управлять машиной с любой коробкой передач. Иными словами, им доступна техника как с МКПП, так и с автоматом (ст. 25, п. 2). В этом же законодательном акте указывается, что лица, обучившиеся вождению на ТС с автоматической трансмиссией, не имеют права садиться за руль авто с механикой. Следовательно, если человек, имеющий удостоверение с отметкой «АТ», хочет приобрести машину с МКПП, ему придется пройти обучение в автошколе повторно.

Ниже представлен образец документа на управление автомобилем с механической коробкой.

Коммутационная способность автоматического выключателя

Характеристики автоматических выключателей

В низу в прямоугольной рамке стоит обозначение коммутационной способности автомата, то есть такой величины тока, при которой выключатель может отключиться при коротком замыкании и при этом остаться живым и здоровым. Обычно – это числа 3000, 4500, 6000, 10000 ампер и так далее. На 3000 ампер сейчас вроде  никто автоматы не выпускает, так что с таким обозначением может быть только что то устаревшее. Автоматы на 4500 ампер – это обычный бытовой уровень. С 6000 ампер начинаются автоматические выключатели для небольших производственных объектов и так далее по нарастающей.  Но в быту можно установить автоматы с предельной коммутационной способностью и 10000 ампер – кашу маслом не испортишь. Главное чтобы другие характеристики автоматических выключателей подходили для каждого конкретного случая. Более подробно про отключающую способность.

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

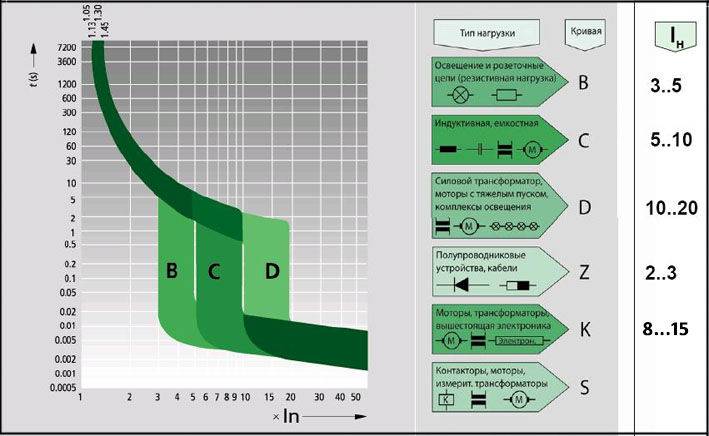

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:

Автоматы с характеристикой B, C и D: собираем схему защиты вашей проводки на пять с плюсом!

Каждому из нас знакома ситуация: где-то “коротнуло” и вся квартира или дом погрузились во тьму. Мы на ощупь пробираемся к щитку с автоматами и включаем свет вновь.

Но что, если возможен и другой вариант? Что, если можно выстроить защиту так, чтобы отключался только неисправный участок проводки, не затрагивая свет и розетки в других помещениях? В этой статье мы расскажем вам, как, пользуясь малоизвестными, но очень полезными разновидностями автоматов, выстроить идеально согласованную защиту, срабатывающую именно так, как это нужно нам.

Немного теории (очень просто и коротко)

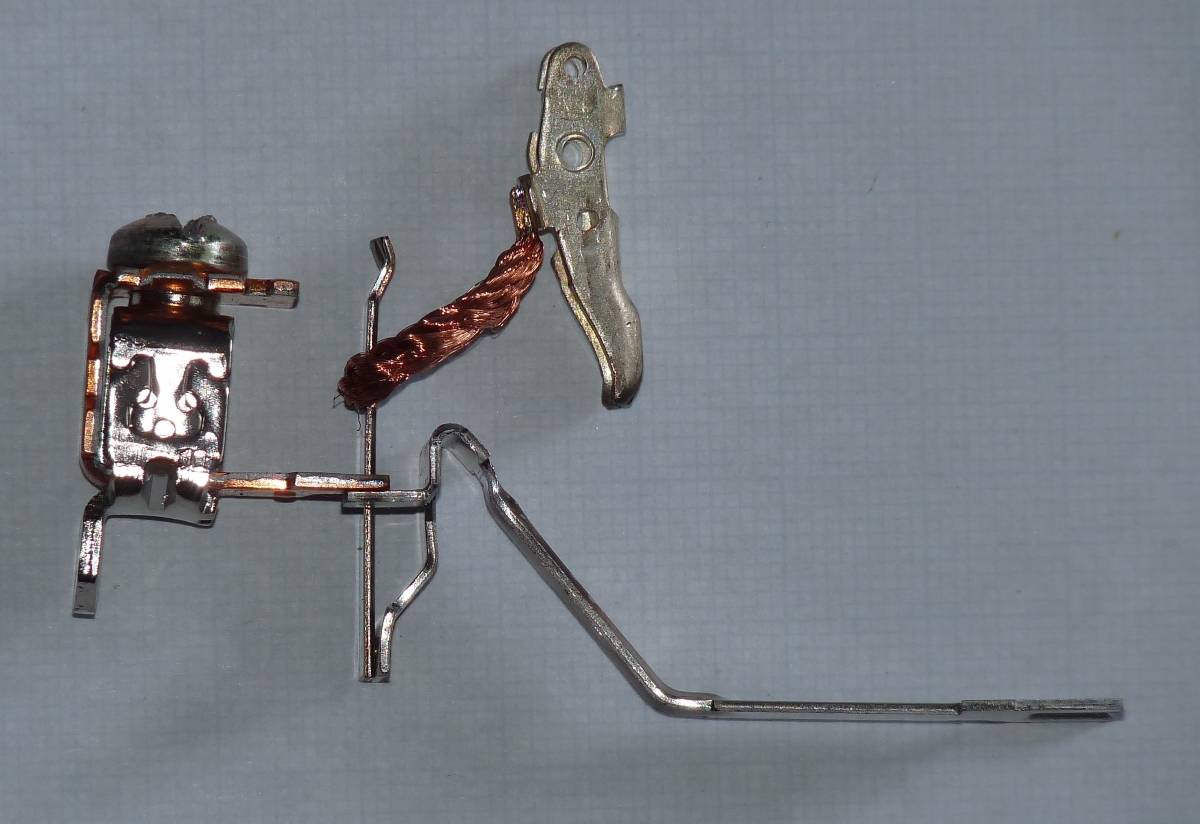

Устройство автомата и два его расцепителя

Автоматический выключатель в реальности не один прибор – а два, в одном корпусе. Первый прибор это медленный выключатель, который срабатывает от нагрева при слишком большой силе тока, а второй – быстрый электромагнитный, реагирующий на резкие скачки тока при коротком замыкании.

Характеристики автоматов – что нам нужно знать

Маркировка автомата

Цифра, указанная на корпусе автомата это ток, на который настроен тепловой расцепитель.

Однако при коротком замыкании этот ток не важен – для того, чтобы автоматы срабатывали в нужном порядке, а не вразнобой, нужно, чтобы были согласованы токи именно электромагнитных расцепителей.

Если вводной (общий) автомат будет иметь ток срабатывания 500 Ампер, а следующий автомат – 100, первым при коротком замыкании сработает именно ближайший к месту аварии выключатель, что нам и нужно.

Как узнать, на какой ток настроен быстрый выключатель? Здесь нам на помощь придёт так называемая “характеристика отключения” автомата.

Она маркируется латинской буквой, стоящей перед номиналом автомата – B, C или D. Автоматы с характеристикой B и D встречаются в продаже очень редко, 99% всех автоматов имеют тип C.

Но автоматы B и D всё же стоит разыскать или заказать и вот почему.

У автоматов B ток быстрого расцепителя в среднем равен номиналу, умноженному на 4.

У автоматов C тока быстрого расцепителя равен номиналу, умноженному на 7.

У автоматов D ток быстрого расцепителя равен номиналу, умноженному на 15.

Если на вводе стоит автомат на 40 Ампер (частый вариант), а дальше – на 16, то токи их мгновенного отключения будут равны:

• для C40 и C16 – 280 и 112 Ампер;
• для D40 и C16 – 600 и 112 Ампер;
• для D40 и B16 – 600 и 64 Ампера.

Как видите, разница очень большая – и появилась она только из-за разных букв в обозначении – номиналы автоматов остались теми же.

Для того, чтобы автомат на вводе оставался включённым, при срабатывании следующего по схеме, он должен не только быть больше по номиналу, но и иметь другую характеристику отключения – в сторону более грубого срабатывания. Например, D на входе и C дальше, либо C на входе и B после.

Более предпочтителен первый вариант (D и C), так как автоматы типа B очень чуткие и могут сработать даже от скачка тока при включении холодильника или перегорания лампы накаливания.

Дополнительные применения нестандартных автоматов

Применение автоматов с характеристикой “B” и “D”

Настройка очерёдности срабатывания автоматов при КЗ это ещё не всё, на что способны необычные автоматы типов B и D.

Автоматы D могут применяться для защиты мощных электродвигателей (это их основное назначение), а автоматы с характеристикой B желательно применять для защиты длинных линий, например для питания уличных розеток в частном доме.

Большая протяжённость провода от автомата до уличного прибора: газонокосилки, “керхера” или сварки – до 50 метров, приводит к тому, что ток короткого замыкания снижается до уровня, при котором обычный автомат типа C может просто не сработать. Это приведёт к перегреву кабеля или даже возгоранию. А автомат B чётко уловит скачок тока и защитит даже очень далёкую нагрузку.

Заключение

Несмотря на то, что автоматы D и B редко встречаются в продаже, их имеет смысл купить и установить.

На ввод идеально подойдёт автомат типа D, а на линии, к которым подключается длинный провод – типа B.

Надеемся, наша статья помогла вам разобраться в разновидностях автоматов и сделать мир электрики чуть ближе и понятнее. Удачного монтажа и надёжной защиты!

КРИТЕРИИ ВЫБОРА ХАРАКТЕРИСТИКИ

Как видно из описания время – токовых характеристических параметров, к наиболее чувствительным аппаратам относятся АВ, обладающие ВТХ класса B, далее в порядке снижения чувствительности следуют типы C и D.

При выборе автоматических выключателей ВТХ исходят из технического характера защищаемой нагрузки. Процедура выбора выполняется при проектировании электрической части объекта. Выбираемый автомат всегда должен быть чувствительным настолько, насколько это возможно по условиям отстройки от максимальных токовых значений рабочего режима.

Высокочувствительная защита гарантирует быстрое отключение при аварии и обеспечивает пожарную безопасность.

Отключающая техническая характеристика автоматического выключателя типа B больше всего подходит для защиты нагрузки, в составе которой отсутствуют электродвигатели с большими значениями пусковых моментов.

Это:

• осветительная, электронагревательная аппаратура;
• электродвигатели небольшой мощности с лёгким пуском, например воздушные маломощные вентиляторы.

Характеристика C применяется, когда требуется защитить нагрузку с двигателями средней мощности, имеющими заметные пусковые токи.

Характеристика D предназначена для подключения мощных электродвигателей с большими пусковыми моментами.

Часто встречаются технические рекомендации по выбору автоматических коммутационных аппаратов, в которых указывается, что тип B применяется в быту, тип C – в быту и на производстве, тип D – только на производстве. На самом деле защитный коммутационный аппарат выбирается не по назначению нагрузки, а по наличию и величине пусковых токов.

Разумеется, в частном доме вряд ли найдётся много мощных электродвигателей с тяжёлым пуском, требующих защитного коммутационного аппарата класса D, и на производстве существует много участков, где нагрузку составляет только освещение и компьютерная техника.

На таких участках следует применять самые чувствительные автоматы. Вообще, всякое загрубление органов защиты должно быть технически оправданным.

2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Особенности работы автоматов защиты сети

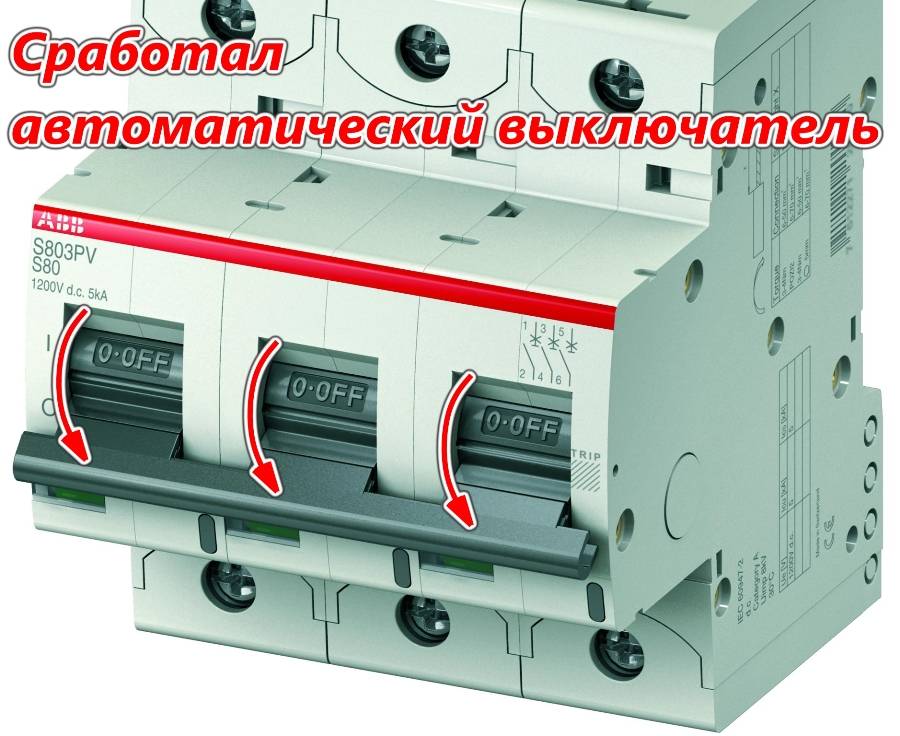

К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.

Токи, которые могут представлять опасность для сети, подразделяются на два вида:

• Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
• Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.

Устройство и принцип работы автоматического выключателя – на видео:

https://youtube.com/watch?v=9bTw3wtgOWY

Токи перегрузки

Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии. В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму. Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.

За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.

Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.

Токи короткого замыкания

Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание. За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником. Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.

Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?

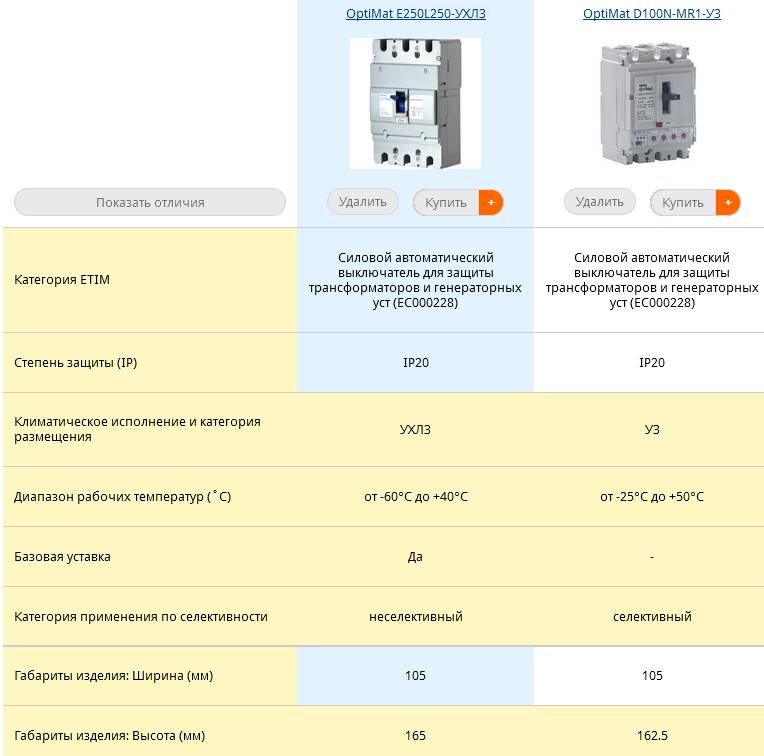

На видео про селективность автоматических выключателей:

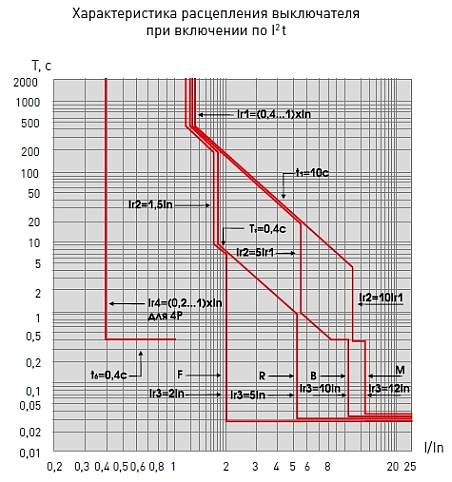

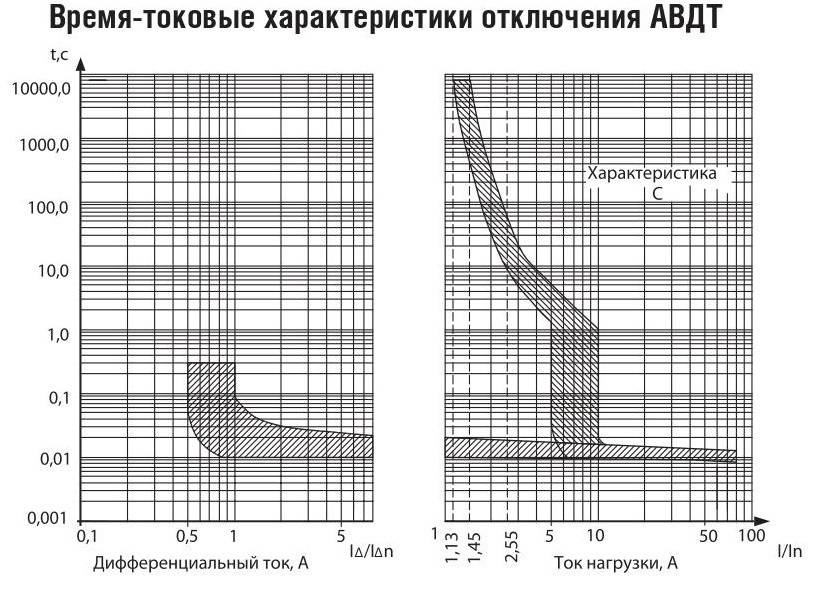

Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике. Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже. Они наиболее чувствительны и используются для защиты высокоточных аппаратов.

Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.
