Способы расчета скорости воздуха в воздуховодах

Сколько потребуется

Не редко при строительстве задается такой вопрос: сколько воздуховодов потребуется на данное здание? Вопрос этот хороший, от количества будет зависеть, правильно ли собрана вентиляционная система в целом. И, конечно, от этого зависит сама работоспособность этой системы.

Чаще всего встречаются случаи, когда требуется всего лишь один воздуховод. К примеру, многим предприятиям небольшого размера, вполне хватает одного. И это отвечает поставленным нормам. В детском саду воздуховод один, но большого сечения. В небольшом салоне красоты так же воздуховод один, но сечение уже гораздо меньше.

А вот если помещение внушительных размеров, например, завод или торговый центр. Здесь одним воздуховодом не ограничиться. То есть, количество зависит напрямую от площади помещения, в котором установлена данная система. В санитарных нормах четко прописано, на какую площадь сколько нужно воздуховодов.

Еще на число воздуховодов влияют денежные средства. Один большой воздуховод дороже нескольких маленьких. Нельзя не сказать и о том, что шума от двух воздуховодов гораздо больше, чем от одного, но большого. Кроме того, большой воздуховод издает гораздо меньше шума, чем маленький, так как в маленьком скорость потока воздуха больше, чем в большом.

Основные формулы аэродинамического расчета

Первым делом необходимо сделать аэродинамический расчет магистрали. Напомним что магистральным воздуховодом считается наиболее длинный и нагруженный участок системы. За результатами этих вычислений и подбирается вентилятор.

Только не забывайте об увязке остальных ветвей системы

Это важно! Если нет возможности произвести увязку на ответвлениях воздуховодов в пределах 10% нужно применять диафрагмы. Коэффициент сопротивления диафрагмы рассчитывается за формулой:

Если неувязка будет больше 10%, когда горизонтальный воздуховод входит в вертикальный кирпичный канал в месте стыковки  необходимо разместить прямоугольные диафрагмы.

Основная задача расчета состоит из нахождения потерь давления. Подбирая при этом оптимальный размер воздуховодов и контролирую скорость воздуха. Общие потери давления представляют собой сумму двух компонентов — потерь давления по длине воздуховодов (на трение) и потерь в местных сопротивлениях. Расчитываются они по формулам

Эти формулы правильны для стальных воздуховодов, для всех остальных вводится коэффициент поправки. Он берется из таблицы в зависимости от скорости и шероховатости воздуховодов.

Для прямоугольных воздухопроводов расчетной величиной принимается эквивалентный диаметр.

Рассмотрим последовательность аэродинамического расчета воздуховодов на примере офисов, приведенных в предыдущей статье, по формулам. А затем покажем как он выглядит в программке Excel.

Пример расчета

По расчетам в кабинете воздухообмен составляет 800 м3/час. Задание было запроектировать воздуховоды в кабинетах не больше 200 мм высотой.  Размеры помещения даны заказчиком. Воздух подается при температуре 20°С, плотность воздуха 1,2 кг/м3.

Проще будет если результаты заносить в таблицу такого вида

Сначала мы сделаем аэродинамический расчет главной магистрали системы. Теперь все по-порядку:

Разбиваем магистраль на участки по приточным решеткам. У нас в помещении восемь решеток, на каждую приходится по 100 м3/час. Получилось 11 участков. Вводим расход воздуха на каждом участке в таблицу.

  • Записываем длину каждого участка.
  • Рекомендуемая максимальная скорость внутри воздуховода для офисных помещений до 5 м/с. Поэтому подбираем такой размер воздуховода, чтобы скорость увеличивалась по мере приближения к вентиляционному оборудованию и не превышала максимальную. Это делается для избежания шума в вентиляции. Возьмем для первого участка берем воздуховод 150х150, а для последнего 800х250.

    V1=L/3600F =100/(3600*0,023)=1,23 м/с.

    V11= 3400/3600*0,2= 4,72 м/с

    Нас результат устраивает. Определяем размеры воздуховодов и скорость по этой формуле на каждом участке и вносим в таблицу.

  • Начинаем расчеты потерь давления. Определяем эквивалентный диаметр для каждого участка, например первого dэ=2*150*150/(150+150)=150.  Затем заполняем все данные необходимые для расчета из справочной литературы или вычисляем: Re=1,23*0,150/(15,11*10^-6)=12210.  λ=0,11(68/12210+0,1/0,15)^0,25=0,0996 Шероховатость разных материалов разная.
  • Динамическое давление Pд=1,2*1,23*1,23/2=0,9 Па тоже записывается в столбец.
  • Из таблицы 2.22 определяем удельные потери давления или рассчитываем R=Pд*λ/d= 0,9*0,0996/0,15=0,6 Па/м  и заносим в столбик. Затем на каждом участке определяем потери давления на трение: ΔРтр=R*l*n=0,6*2*1=1,2 Па.
  • Коэффициенты местных сопротивлений берем из справочной литературы. На первом участке у нас решетка и увеличение воздуховода в сумме их КМС составляет 1,5.
  • Потери давления в местных сопротивлениях ΔРм=1,5*0,9=1.35 Па
  • Находим суму потерь давления на каждом участке = 1.35+1.2=2,6 Па. А в итоге и потери давления во всей магистрали = 185,6 Па. таблица к тому времени будет иметь вид

Далее производится по тому же методу расчет остальных ветвей и их увязка. Но об этом поговорим отдельно.

Некоторые тонкости

Вентиляционная труба в некоторых случаях выводится из каждой комнаты отдельно. Рассчитать такую систему труднее, так как необходимо учесть особенности помещений. В ряде случаев такой подход нельзя назвать практичным, поэтому на крышу выходит одна труба. Если здание большое, то монтируется два воздуховода, при этом расчёт делается для каждого аналога отдельно.

Инженеры оценивают масштабы зданий и их специфику. Если труба устанавливается в жилом частном доме, то достаточно одного воздуховода. На производственных объектах реализуются более сложные магистрали. На то, какая будет вентиляция, влияют и особенности каркаса крыши, исполнение чердачного этажа и т. д.

Полезные советы и примечания

Делая выводы по формулам или проводя вычисления в онлайн-калькуляторе, можно рассчитать, что скорость воздушных масс в сечении труб напрямую зависит от их габаритов. Чем меньше диаметр труб, тем больше будет скорость воздуха. Благодаря этому мы можем выявить несколько важных моментов:

  1. Строить воздуховоды небольших габаритов гораздо проще и удобней.
  2. Трубы малого диаметра стоят значительно дешевле, а цены на дополнительное оборудование (затворы и клапаны) снижаются.
  3. Расширение гибкости монтажа. Появляется возможность располагать воздуховоды, как требуется, поэтому подстраиваться под обстоятельства практически не приходится

Но при установке воздуховода малого диаметра важно помнить, что высокая скорость воздуха будет повышать давление на стены труб, а также сопротивление системы. Следовательно, понадобится вентилятор высокой мощности и возникнет потребность в других дополнительных элементах. Поэтому при работе с вентиляцией важно точно произвести все вычисления, чтобы экономия не привела к еще большим расходам или убыткам

Если строение не будет соответствовать вентиляционным стандартам СНиП, то его попросту не допустят к эксплуатации

Поэтому при работе с вентиляцией важно точно произвести все вычисления, чтобы экономия не привела к еще большим расходам или убыткам. Если строение не будет соответствовать вентиляционным стандартам СНиП, то его попросту не допустят к эксплуатации

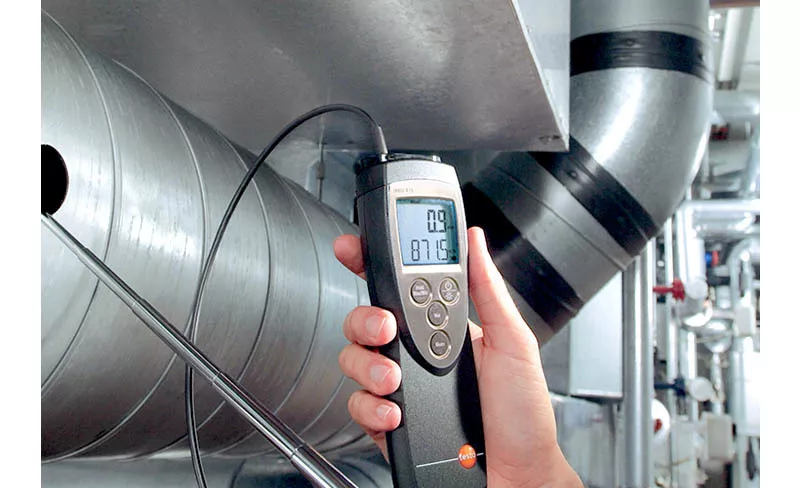

Правила использования измерительных устройств

При измерении скорости потока воздуха и его расхода в системе вентиляции и кондиционирования нужен правильный подбор приборов и соблюдение следующих правил их эксплуатации.

Это позволит получить точные результаты расчета воздуховода, а также составить объективную картину системы вентиляции.


Для того, чтобы зафиксировать средние показатели расхода, нужно выполнить несколько замеров. Их количество зависит от диаметра трубы или от размера сторон, если канал прямоугольной формы

Соблюдайте режим температур, который обозначен в паспорте прибора. Также следите за положением сенсора зонда. Он должен быть всегда ориентирован точно навстречу потоку воздуха.

Если не соблюдать это правило, результаты измерений будут искажены. Чем больше будет отклонение сенсора от идеального положения, тем выше будет погрешность.

Технические расчеты бесплатно и анонимно =)

  • Отопление

    • Расчет тепловой нагрузки по укрупненным показателям МДК 4-05.2004
    • Расчет диаметра коллектора
    • Расчет расширительного бака для отопления
    • Расчет количества ступеней теплообменника ГВС
    • Расчет нагрева ГВС
    • Расчет длины компенсаторов температурных удлинений трубопроводов
    • Расчет скорости воды в трубопроводе
    • Разбавление пропилен и этиленгликоля
    • Расчет диаметра балансировочной шайбы
    • Проверка работоспособности элеваторной системы отопления
    • кг/с в м3/ч. Перевод массового расхода среды в объемный.
    • Онлайн замена радиаторов Prado на Purmo
    • Примеры гидравлических расчетов систем отопления
    • Sanext

      • Расчет диаметра и настройки клапана Sanext DPV
      • Расчет этажного коллектора системы отопления Sanext
      • Маркировка РКУ Sanext
      • Замена клапана Danfoss AB-QM на Sanext DS
      • Быстрая замена L и T-образных трубок на трубу Стабил
  • Вентиляция

    • Расчет гравитационного давления
    • Расчет расхода воздуха на удаление теплоизбытков
    • Расчет теплоснабжения приточных установок
    • Расчет осушения помещений по методике Dantherm
    • Расчет эквивалентного диаметра и скорости воздуха в воздуховоде
    • Расчет дымоудаления с естественным побуждением
    • Расчет площади воздуховодов и фасонных частей онлайн
    • Расчет естественной вентиляции онлайн
    • Расчет потерь давления на местных сопротивлениях
    • Расчет воздушного отопления совмещенного с вентиляцией
    • Расчет вентиляции в аккумуляторной
    • Расчет температуры приточного и вытяжного воздуха системы вентиляции
    • Расчет углового коэффициента луча процесса
    • Кратности воздухообмена и температуры воздуха
    • Расчет количества облучателей-рециркуляторов медицинских по Р 3.5.1904-04
  • Кондиционирование

    • Расчет мощности кондиционера по теплопритокам в помещение
    • Расчет теплопритоков от солнечной радиации. Инсоляция помещения.
    • Расчет теплопоступлений от источников искусственного освещения
    • Расчет теплопоступлений от оборудования
    • Расчет теплопоступлений от людей
    • Расчет теплопритоков и влаги от остывающей еды
    • Расчет теплопоступлений от инфильтрации воздуха
    • Расчет полной теплоты из явной теплоты
  • Водоснабжение

    • Расчет сопротивления в трубопроводе ВК
    • Расчет глубины промерзания грунта
    • Расчетные расходы дождевых вод
  • Газоснабжение

    • Технико-экономический расчет тепла и топлива
    • Расчет диаметра газопровода
    • Расчет теплотворной способности энергоносителей
  • Смета

    • Расчет площади окраски металлического профиля
    • Расчет площади окраски чугунных радиаторов
    • Расчет расхода теплоизоляции с учетом коэффициента уплотнения
    • Расчет количества досок из кубометра древесины
    • Примеры смет

      • Пример сметы на авторский надзор
      • Пример сметы на перебазирование техники
      • Пример расчета коэффициента к ФОТ при сверхурочной работе.
      • Пример расчета коэффициента к ФОТ при многосменном режиме работы.
      • Пример расчета коэффициента к ФОТ при вахтовом методе работы.
      • Списание материалов в строительстве. Пример формы отчета.
      • Списание материалов в строительстве. Пример формы ведомости.
  • Разные

    • Конвертер технических величин
    • Проверка показаний теплосчетчика онлайн
    • Расчет категории склада для хранения муки
    • Линейная интерполяция онлайн
    • Онлайн расчет маржинальности и точки безубыточности
    • НДС калькулятор онлайн, расчет %
    • Юнит-экономика онлайн калькулятор
    • Онлайн калькулятор стоимости покупки автомобиля по зарплате и доходу семьи
    • Расчет стоимости системы учета энергоресурсов
    • Винный калькулятор
    • Закон Ома
    • Расчет фундамента
    • Статьи

      • Нормы
      • Сравнение типов отопительных приборов
      • Настройка AutoCAD
      • Температура воздуха в Краснодаре за 10 лет зимой
      • Сравнение ИП с ООО
  • Вход

Как правильно подобрать параметры воздушного канала?

Из трех параметров, принимающих участие в расчете, нормируется только один, это диаметр круглого воздуховода или габаритные размеры канала прямоугольного сечения. В Приложении Н СНиП «Отопление, вентиляция и кондиционирование» представлена нормаль диаметров и размеров, которых следует придерживаться при разработке вентиляционных систем. Остальные два параметра (скорость и расход воздушных масс) не нормируются, потребности в количестве свежего воздуха для вентиляции могут быть разными, иногда и довольно большими, поэтому расход определяется отдельными требованиями и расчетами. Только в жилых зданиях, детских садах, школах и учреждениях здравоохранения для помещений различного назначения прописаны четкие нормы вытяжки и притока. Эти значения представлены в нормативной документации, касающейся этих видов зданий.

Схема правильной установки канального вентилятора.

Скорость движения воздушных масс в каналах не ограничивается и не нормируется, ее следует принимать по результатам расчета, руководствуясь соображениями экономической целесообразности. В справочной технической литературе существуют рекомендуемые величины скоростей, которые можно принимать при тех или иных конкретных условиях. Рекомендуемые значения скорости движения воздуха, в зависимости от назначения воздухопровода для вентиляционных систем с механическим побуждением, отражены в Таблице 1.

Таблица 1

Назначение воздуховодаМагистраль- ныйБоковое ответвлениеРаспредели- тельныйРешетка для притокаВытяжная решетка
Рекомендуемая скоростьОт 6 до 8 м/сОт 4 до 5 м/сОт 1,5 до 2 м/сОт 1 до 3 м/сОт 1,5 до 3 м/с

При естественном побуждении рекомендуемая скорость движения потока в системе варьируется от 0,2 до 1 м/с, что также зависит от функционального назначения каждого воздухопровода. В некоторых вытяжных шахтах высотных домов или сооружений эта величина может достигать 2 м/с.

Порядок вычислений

Изначально формула расчета скорости воздушного потока в канале представлена в справочниках под редакцией И.Г. Староверова и Р.В. Щекина в следующем виде:

L = 3600 x F x ϑ, где:

  • L – расход воздушных масс на данном участке трубопровода, м³/ч;
  • F – площадь поперечного сечения канала, м²;
  • ϑ – скорость воздушного потока на участке, м/с.

Таблица расчета вентиляции.

Для определения скорости потока формула принимает такой вид:

ϑ= L / 3600 x F

Именно по ней рассчитывается действительная скорость воздуха в канале. Это нужно делать как раз по причине нормируемых значений диаметра или размеров трубы по СНиП. Вначале принимается рекомендуемая скорость для того или иного назначения воздухопровода и просчитывается его сечение. Далее диаметр канала круглого сечения определяется обратным просчетом по формуле площади круга:

F = π x D2 / 4, здесь D – диаметр в метрах.

Размеры канала прямоугольного сечения находят подбором ширины и высоты, произведение которых даст площадь сечения, эквивалентного расчетному. После этих вычислений подбирают ближайшие по нормали размеры воздухопровода (обычно принимают тот, который больше) и в обратном порядке находят величину действительной скорости потока в будущем воздуховоде. Данная величина потребуется для определения динамического давления на стенки трубы и вычисления потерь давления на трение и в местных сопротивлениях вентиляционной системы.

Особенности перемещения газов

Как уже говорилось выше, в расчетах, проводимых при построении вентиляции, участвуют три параметра: расход и скорость воздушных масс, а также площадь сечения воздухопроводов. Из этих параметров только один нормируется – это площадь сечения. Кроме жилых помещений и детских учреждений, допустимую скорость воздуха в воздуховоде СНиП не регламентирует.

В справочной литературе существуют рекомендации по перемещению газов, протекающих по вентиляционным сетям. Величины рекомендованы исходя из назначения, конкретных условий, возможных потерь давления и показателей шума. Таблица отражает рекомендованные данные для принудительных систем вентиляции.

Для естественного проветривания, движения газов принимается со значениями 0,2 – 1 м/с.

3 Особенности определения скорости

Скорость воздуха тесно взаимосвязана с уровнем шума и вибрации в вентиляционной системе. Именно поэтому при расчетах эти показатели также учитываются. Это связано с тем, что при движении воздушных масс создается шум и вибрация. Интенсивность зависит от количества загибов труб. Сопротивление также играет роль и чем оно выше, тем меньше скорость. Благодаря этому увеличивается производительность вентилятора при условии использования принудительной вентиляции.

Следует рассмотреть и сопутствующие факторы:

  • Санитарные нормы уровня шума указаны в соответствующем разделе СНиП. Показатели для жилых помещений, производственных и общественных зданий несколько отличаются. Например, для лечебного учреждения отметка не должна превышать 60 ДБ, а для цеха или других промышленных помещений допускается 70 ДБ. Средний показатель для учебных и медицинских заведений составляет 40 ДБ. Стоит отметить, что нормы для ночного времени суток несколько ниже, а для прилегающих территорий выше.
  • Важным считается и показатель звукового давления, который не должен превышать 40 ДБ для жилых и 50 ДБ для производственных помещений.
  • Уровень вибрации напрямую влияет на работу вентиляторов при условии использования принудительной системы. Максимальный показатель зависит от нескольких факторов: размера и материала труб, качества монтажа, скорости потока воздуха, который проходит по каналам.
  • Кратность воздухообмена напрямую влияет на процесс очищения помещения от застойного воздуха и пыли. Качество его зависит от типа вентиляционной системы. При использовании естественной разновидности дополнить ее можно аэрацией, то есть открыванием форточек и дверей с целью усиления воздухообмена. Искусственные виды предполагают установку принудительной или механической вентиляции, а также кондиционеров. Кратность определяется количеством смен воздушных масс и вычисляется по формуле: N=V/W. Первая буква означает количество смен за 1 час, вторая — объем чистого воздуха, заполняющего на протяжении часа помещение, третья — площадь самого помещения.

Начинаем проектировать

Расчёт сооружения осложнён тем, что необходимо учесть ряд косвенных факторов, влияющих на эффективность системы. Инженеры учитывают расположение составных компонентов, их особенности и пр

Важно ещё на этапе проектирования дома учесть и расположение помещений. От этого зависит, насколько эффективной будет вентиляция

Идеальным вариантом является такое расположение, при котором труба находится напротив окна. Такое подход рекомендован во всех помещениях. Если реализуется технология ТИСЭ, то вентиляционная труба монтируется в стенах. Её положение вертикальное. В этом случае в каждую комнату поступает воздух.

3 Аэрация помещений

Аэрацией называют управляемую естественную очистку воздуха

Для достижения максимальной эффективности такого воздухообмена в зданиях устанавливаются фрамуги с нижним, верхним или средним подвесом. Чтобы их легче было открывать, их оснащают приспособлениями с ручным либо механическим приводом.

Проёмы аэрационных фонарей защищаются от ветра глухими стенками или щитами, монтированными на кровле здания. Такая конструкция исключает обратное перемещение загрязнённых воздушных потоков из верхней зоны в рабочую.

Подача воздуха путём аэрации в тёплое время года должна происходить в направлении сверху вниз на расстоянии не больше 1,8 м от пола. В холодный период направление необходимо изменить на обратное, а расстояние увеличить до 4 м.

Главное условие хорошей аэрации в большом здании заключается в определении оптимального размера открывающихся фрамуг при наиболее неблагоприятных условиях и скорости ветра, равной нулю. В процессе расчётов определяется необходимый воздухообмен, скорость воздуха внутри вентиляционных каналов, а также площадь вытяжных и приточных проёмов. Для вычислений потребуется знать:

  • температуру наружного воздуха;
  • температуру в здании и в рабочей зоне;
  • средний температурный режим в здании;
  • степень нагрева удаляемых потоков;
  • высоту расположения центров приточных и вытяжных аэрационных проёмов от пола;
  • количество избыточной теплоты, выделяющейся в помещении;
  • градиент температуры (изменение температуры по высоте помещения);
  • коэффициенты местных сопротивлений приточных и вытяжных фрамуг;
  • плотность воздуха.

Как определить давление вентилятора: способы измерить и рассчитать давление в вентиляционной системе

Если комфорту в доме вы уделяете достаточно внимания, то наверное, согласитесь, что качество воздуха должно стоять на одном из первых мест. Свежий воздух полезен для здоровья и мышления. В хорошо пахнущую комнату не стыдно пригласить гостей. Проветривать каждое помещение по десять раз в день — нелегкое занятие, неправда ли?

Многое зависит от выбора вентилятора и в первую очередь его давления. Но до того как определить давление вентилятора, нужно ознакомиться с некоторыми физическими параметрами. Прочитайте о них в нашей статье.

Благодаря нашему материалу вы изучите формулы, узнаете виды давления в вентиляционной системе. Мы привели для вас сведения о полном напоре вентилятора и двух способах, по которым его можно измерить. В итоге вы сможете самостоятельно измерить все параметры.

Как рассчитать допустимую скорость воздуха в воздуховоде

При расчете и установке вентиляции большое внимание уделяется количеству свежего воздуха, поступающего по этим каналам. Для вычислений используются стандартные формулы, которые хорошо отражают зависимость между габаритами вытяжных устройств, скоростью движения и расходом воздуха

Некоторые нормы прописаны в СНиПах, но в большинстве своем имеют рекомендательный характер.

Общие принципы расчета

Воздуховоды могут быть изготовлены из различных материалов (пластик, металл) и иметь разные формы (круглые, прямоугольные). СНиП регулирует только габариты вытяжных устройств, но не нормирует количество притяжного воздуха, т. к. его потребление в зависимости от типа и назначения помещения может сильно различаться. Этот параметр высчитывается по специальным формулам, которые подбираются отдельно. Нормы установлены только для социальных объектов: больниц, школ, дошкольных учреждений. Они прописаны в СНиПах для таких зданий. При этом отсутствуют четкие правила по скорости движения воздуха в воздуховоде. Есть только рекомендуемые значения и нормы для принудительной и естественной вентиляции в зависимости от ее типа и назначения, их можно посмотреть в соответствующих СНиПах. Это отражено в таблице, приведенной ниже. Скорость движения воздуха измеряется в м/с.

Дополнить данные в таблице можно следующим образом: при естественной вентиляции скорость движения воздуха не может превышать 2 м/с независимо от ее назначения, минимальная допустимая – 0,2 м/с. В противном случае обновление газовой смеси в помещении будет недостаточным. При принудительной вытяжке максимально допустимым считается значение 8 -11 м/с для магистральных воздуховодов. Превышать данные нормы не следует, т. к. это создаст слишком большое давление и сопротивление в системе.

Формулы для расчета

Для проведения всех необходимых вычислений необходимо обладать некоторыми данными. Чтобы вычислить скорость воздуха, понадобится следующая формула:

ϑ – скорость потока воздуха в трубопроводе вентиляционного устройства, измеряется в м/с;

L – расход воздушных масс (данная величина измеряется в м 3 /ч) на том участке вытяжной шахты, для которого производится вычисление;

F – площадь поперечного сечения трубопровода, измеряется в м 2 .

По данной формуле и производится расчет скорости воздуха в воздуховоде, причем его фактическое значение.

Из этой же формулы можно вывести и все остальные недостающие данные. Например, чтобы рассчитать расход воздуха, формулу необходимо преобразовать следующим образом:

В некоторых случаях подобные вычисления производить сложно или не хватает времени. В этом случае можно использовать специальный калькулятор. Встречается множество подобных программ в интернете. Для инженерных бюро лучше установить специальные калькуляторы, которые обладают большей точностью (вычитают толщину стенки трубы при расчете ее площади поперечного сечения, ставят большее количество знаков в число пи, высчитывают более точный расход воздуха и т. д.).

Знать скорость движения воздуха необходимо для того, чтобы вычислить не только объем подачи газовой смеси, но и для определения динамического давления на стенки каналов, потерь на трение и сопротивление и т.д.

Несколько полезных советов и замечаний

Как можно понять из формулы (или при проведении практических расчетов на калькуляторах), скорость воздуха увеличивается при уменьшении размеров трубы. Их этого факта можно извлечь ряд преимуществ:

  • не возникнет потерь или необходимости в прокладке дополнительного вентиляционного трубопровода для обеспечения необходимого расхода воздуха, если габариты помещения не позволяют провести каналы больших размеров;
  • можно прокладывать трубопроводы меньших размеров, что в большинстве случаев проще и удобней;
  • чем меньше диаметр канала, тем дешевле его стоимость, снизится цена и на доборные элементы (заслонки, клапаны);
  • меньший размер труб расширяет возможности монтажа, их можно расположить так, как нужно, практически не подстраиваясь под внешние стесняющие факторы.

Однако при прокладке воздуховодов меньшего диаметра необходимо помнить, что при повышении скорости воздуха повышается динамическое давление на стенки труб, увеличивается и сопротивление системы, соответственно потребуется более мощный вентилятор и дополнительные расходы. Поэтому до монтажа необходимо тщательно провести все расчеты, чтобы экономия не обернулась большими затратами или даже убытками, т.к. постройку, не соответствующую нормам СНиП могут не допустить до эксплуатации.

Алгоритм выполнения расчетов

При проектировании, настройке или модификации уже действующей вентиляционной системы обязательно выполняются расчеты воздуховода. Это необходимо для того, чтобы правильно определить его параметры с учетом оптимальных характеристик производительности и шума в актуальных условиях.

При выполнении расчетов большое значение имеют результаты замеров расхода и скорости движения воздуха в воздушном канале.

Расход воздуха – объем воздушной массы, поступающий в систему вентиляции за единицу времени. Как правило, этот показатель измеряется в м³/ч.

Скорость движения – величина, которая показывает, насколько быстро воздух перемещается в системе вентиляции. Этот показатель измеряется в м/с.

Если известны эти два показателя, можно рассчитать площадь круглых и прямоугольных сечений, а также давление, необходимое для преодоления локального сопротивления или трения.

Составляя схему, нужно выбрать угол зрения с того фасада здания, который расположен в нижней части планировки. Воздуховоды отображаются сплошными толстыми линиями

Чаще всего используется следующий алгоритм проведения вычислений:

  1. Составление аксонометрической схемы, в которой перечисляются все элементы.
  2. На базе этой схемы рассчитывается длина каждого канала.
  3. Измеряется расход воздуха.
  4. Определяется скорость потока и давление на каждом участке системы.
  5. Выполняется расчет потерь на трение.
  6. С использованием нужного коэффициента выполняется расчет потерь давления при преодолении локального сопротивления.

При выполнении расчетов на каждом участке сети воздухораспределения получаются разные результаты. Все данные нужно уравнять посредством диафрагм с веткой наибольшего сопротивления.

Вычисление площади сечения и диаметра

Правильный расчет площади круглых и прямоугольных сечений очень важен. Неподходящий размер сечения не позволит обеспечить нужный воздушный баланс.

Слишком большой воздуховод займет много места и уменьшит эффективную площадь помещения. Если выбрать слишком маленький размер каналов, будут появляться сквозняки, так как увеличится давление потока.

Для того, чтобы рассчитать необходимую площадь сечения (S), нужно знать значения расхода и скорости движения воздуха.

Для вычислений используется следующая формула:

S = L/3600*V,

при этом L – расход воздуха (м³/ч), а V – его скорость (м/с);

Используя следующую формулу, можно посчитать диаметр воздуховода (D):

D = 1000*√(4*S/π), где

S – площадь сечения (м²);

π – 3,14.

Если планируется установка прямоугольных, а не круглых воздуховодов, вместо диаметра определяют необходимую длину/ширину воздушного канала.

Все полученные значения сопоставляют со стандартами ГОСТ и выбирают изделия, наиболее близкие по диаметру или площади сечения

При выборе такого воздуховода в расчет берется примерное сечение. Используется принцип a*b ≈ S, где a – длина, b – ширина, а S – площадь сечения.

Согласно нормативам, соотношение ширины и длины не должно быть выше 1:3. Также следует пользоваться таблицей типовых размеров, предоставляемой заводом-изготовителем.

Чаще всего встречаются такие размеры прямоугольных каналов: минимальные габариты – 0,1 м х 0,15 м, максимальные – 2 м х 2 м. Преимущество круглых воздуховодов в том, что они отличаются меньшим сопротивлением и, соответственно, создают меньше шума при работе.

Расчет потери давления на сопротивление

По мере продвижения воздуха по магистрали создается сопротивление. Для его преодоления вентилятор приточной установки создает давление, которое измеряют в Паскалях (Па).

Потерю давления можно снизить, увеличив сечение воздуховода. При этом может быть обеспечена примерно одинаковая скорость потока в сети

Для того, чтобы подобрать подходящую приточную установку с вентилятором нужной производительности, необходимо рассчитать потерю давления на преодоление локального сопротивления.

Применяется эта формула:

P=R*L+Ei*V2*Y/2, где

R – удельная потеря давления на трение на определенном участке воздуховода;

L – длина участка (м);

Еi – суммарный коэффициент локальной потери;

V – скорость воздуха (м/с);

Y – плотность воздуха (кг/м3).

Значения R определяются по нормативам. Также этот показатель можно рассчитать.

Если сечение воздуховода круглое, потери давления на трение (R) рассчитываются следующим образом:

R = (X*D/В) * (V*V*Y)/2g, где

X – коэфф. сопротивления трения;

L – длина (м);

D – диаметр (м);

V – скорость воздуха (м/с), а Y – его плотность (кг/ м³);

g – 9,8 м/с².

Если же сечение не круглое, а прямоугольное, в формулу необходимо подставить альтернативный диаметр, равный D = 2АВ/(А + В), где А и В – стороны.

Правила определения скорости воздуха

Скорость движения воздуха тесно взаимосвязана с такими понятиями, как уровень шума и уровень вибрации в вентиляционной системе. Проходящий по каналам воздух создает определенный шум и давление, которые возрастают с увеличением количества поворотов и изгибов.

Чем больше сопротивление в трубах, тем ниже скорость воздуха и тем выше производительность вентилятора. Рассмотрим нормы сопутствующих факторов.

№1 — санитарные нормы уровня шума

Нормативы, указанные в СНиП, касаются помещений жилого (частных и многоквартирных домов), общественного и производственного типа.

В таблице, представленной ниже, вы можете сравнить нормы для помещений различного типа, а также территорий, прилегающих к зданиям.

Часть таблицы из №1 СНиП-2-77 из параграфа «Защита от шума». Максимально допустимые нормы, относящиеся к ночному времени, ниже дневных значений, а нормы для прилегающих территорий выше, чем для жилых помещений

Одной из причин увеличения принятых норм как раз может быть неправильно спроектированная система воздуховодов.

Уровни звукового давления представлены в другой таблице:

При введении в эксплуатацию вентиляционного или другого оборудования, связанного с обеспечением благоприятного, здорового микроклимата в помещении, допускается лишь кратковременное превышение обозначенных параметров шума

№2 — уровень вибрации

Мощность работы вентиляторов напрямую связана с уровнем вибрации.

Максимальный порог вибрации зависит от нескольких факторов:

  • размеров воздуховода;
  • качества прокладок, обеспечивающих снижение уровня вибрации;
  • материала изготовления труб;
  • скорости потока воздуха, проходящего по каналам.

Нормы, которых стоит придерживаться при выборе вентиляционных устройств и при расчетах, касающихся воздуховодов, представлены в следующей таблице:

Предельно допустимые значения локальной вибрации. Если при проверке реальные показатели выше норм, значит, система воздуховодов спроектирована с техническими недочетами, которые необходимо исправить, или мощность вентилятора слишком велика

Скорость воздуха в шахтах и каналах не должна влиять на увеличение показателей вибрации, как и на связанные с ними параметры звуковых колебаний.

№3 — кратность воздухообмена

Очистка воздуха происходит благодаря процессу воздухообмена, который подразделяется на естественный или принудительный.

В первом случае он осуществляется при открывании дверей, фрамуг, форточек, окон (и называется аэрацией) или просто путем инфильтрации через щели на стыках стен, дверей и окон, во втором – с помощью кондиционеров и вентиляционного оборудования.

Смена воздуха в комнате, подсобном помещении или цеху должна происходить несколько раз в час, чтобы степень загрязнения воздушных масс была допустимой. Количество смен – это кратность, величина, также необходимая для определения скорости воздуха в вентканалах.

Кратность вычисляют по следующей формуле:

N=V/W,

где:

  • N – кратность воздухообмена, раз в 1 час;
  • V – объем чистого воздуха, заполняющего помещение за 1 ч, м³/ч;
  • W – объем помещения, м³.

Чтобы не выполнять дополнительные расчеты, средние показатели кратности собраны в таблицы.

Например, для жилых помещений подходит следующая таблица кратности воздухообмена:

Судя по таблице, частая смена воздушных масс в помещении необходима, если ему характерна высокая влажность или температура воздуха – например, в кухне или санузле. Соответственно, при недостаточной естественной вентиляции в данных помещениях устанавливают приборы принудительной циркуляции

Что случится, если нормативы кратности воздухообмена не будут соблюдаться или будут, но в недостаточной степени?

Произойдет одно из двух:

Кратность ниже нормы. Свежий воздух прекращает замещать загрязненный, вследствие чего в помещении увеличивается концентрация вредных веществ: бактерий, болезнетворных микроорганизмов, опасных газов

Количество кислорода, важного для дыхательной системы человека, уменьшается, а углекислого газа, напротив, увеличивается. Влажность повышается до максимума, что чревато появлением плесени.

Кратность выше нормы

Возникает, если скорость перемещения воздуха в каналах превышает норму. Это негативно влияет на температурный режим: помещение просто не успевает нагреваться. Излишне сухой воздух провоцирует болезни кожи и дыхательного аппарата.

Чтобы кратность обмена воздуха соответствовала санитарным нормам, следует установить, убрать или отрегулировать вентиляционные приборы, а при необходимости и заменить воздуховоды.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
