Самодельный кондиционер из холодильника, пластиковых бутылок и вентилятора своими руками

Медная трубка + шланг

Климатическую систему для дома в этом случае изготавливают на основе настольного вентилятора.

Для монтажных работ потребуются следующие детали:

  • Шланг для садовых поливов (резиновый, пластиковый);
  • Труба из меди диаметром 7-9 мм и длиной до 10 м;
  • Вентилятор, снащенный передней решеткой4
  • Пластиковые хомуты;
  • Погружая помпа для аквариумов;
  • Ведро, если дома имеется термоящик, лучше воспользоваться им;
  • Аккумулятор холода. Это контейнеры плоского типа, наполненные жидкостью быстрого замерзания В термоящиках имеются наполнители в виде силикона, геля или водно-соляной смеси. Для создания домашнего кондиционера лучше ориентироваться на силиконовый термоящик.

Если все детали готовы, то можно приступать к созданию кондиционера:

  1. Снять с вентилятора верхнюю сетку при помощи отвертки;
  2. Трубку из меди согнуть по кругу так, чтобы между секциями сгиба был промежуток для подачи воздуха (2-3 см), закрепить ее на сетке от вентилятора при помощи гибких хомутов;
  3. Концы медной трубки можно оставить на месте, а концы хомутов желательно убрать, чтобы придать охлаждающей конструкции более эстетичный вид;
  4. Решетку с трубкой прикрепить обратно к вентилятору, при этом концы медных труб нужно направить в сторону емкости с водой;
  5. На концы медных трубок на решетке вентилятора надеть пластиковые или резиновые шланги, закрепить их с помощью хомутов или проволоки;
  6. Шланги должны доставать до емкости с прохладной водой. Один из них присоединяют к аквариумной помпе;
  7. Второй шланг помещают в ведро или тремоящик, которые наполнены холодной жидкостью, сюда также помещают аккумулятор холода. Чтобы крышка плотно прикрывала емкость, можно просверлить в ней отверстия для шланга и проводов (так они не будут лежать на верхней части емкости и мешать крышке);
  8. Включить помпу для аквариумов и вентилятор в розетку.

При активировании кондиционера вода начнет перемещаться по резиновому или пластиковому шлангу в сторону вентилятора, затем переходить на медные трубы и отдавать холод, который дает вентилятор. После этого она снова попадет в термоящик. Если использовать силиконовый аккумулятор холода и термоящик в процессе монтажа, то охлаждать воздух в помещении можно будет до 1 недели без дополнительных монтажных работ и замены оборудования.

Использование кондиционера вместо осушителя

Прежде чем приступать к раздумью об устройстве нового аппарата, стоит обратить внимание на следующий факт. Практически любой современный кондиционер способен в некоторой степени стать осушителем воздуха

Настроить его таким образом можно двумя способами.

Первый способ подойдёт для более старых моделей. Для осушения воздуха в помещении необходимо выставить на конденсаторе режим «холод» и поставить самую маленькую скорость вентилятора. Благодаря разности температур между комнатой и пластиной внутри кондиционера вся вода, находящаяся в воздухе, начнёт конденсироваться на более холодном участке.

На многих современных приборах существует специальная кнопка «DRY», которая выполняет похожую функцию, что и метод, описанный выше. Разница лишь в том, что при использовании специального режима кондиционер сможет максимально низко снизить обороты вентилятора. Безусловно, данный способ наиболее удобен и практичен.

В использовании кондиционера вместо осушителя есть большой плюс: не нужно тратиться на два отдельных прибора, так как все функции умещаются в одном. Для многих людей это означает минимальное количество шума и максимальное по размеру свободное пространство.

Другой способ изготовления кондиционера, при помощи радиатора из холодильника

Для того чтобы соорудить кондиционер, можно воспользоваться и другим способом, в котором будет задействован четырехрядный радиатор из старого холодильника и вытяжка.

Выполняется установка следующим образом:

  • Радиатора крепится с задней стороны вытяжки. Это необходимо для того, чтобы вытяжка имела возможность вытягивать воздушные массы через радиатор. Конечно же, при работе вытяжки, воздушные массы будут выходить охлажденными. Под самодельный кондиционер требуется установить любой поддон, для сбора в нем жидкости (конденсата). После того как поддон наполнится конденсатом, его нужно осушать. Это можно производить путем высушивания губкой или тряпкой, а также вычерпыванием ковшом.
  • Далее крепятся два шланга к радиатору, один из них выводится в мойку, а другой идет в водопроводную систему.
  • Технология работы самодельного кондиционера заключается в продувании воздушной массы через радиатор, по которому пускается водопроводная вода. Лучше всего использовать воду, которая бежит со скважины или из колодца, так как она является более охлажденной. Водопроводная же вода, имеет более повышенную температуру, поэтому эффект от нее не такой высокий, как хотелось бы.

Есть ли смысл приобретать заводскую сплит-систему?

Кондиционеры плотно вошли в жизни людей, особенно тех, которые проживают в южной части страны. Этот аппарат стал одним из самых незаменимых. Но помимо положительных свойств заводские охладители также имеют большое количество недостатков.

К плюсам готовых климатических систем можно отнести:

  • Создание комфортных климатических условий в помещении с любой приемлемой для себя температурой;
  • Фильтрация поступаемого воздуха:
  • Наличие увлажнителей и ионизаторов во многих современных аппаратах, которые поддерживают микроклимат в жилом помещении;

Этих трех преимуществ достаточно для покупки сплит-системы в разгар жаркого лета.

Но необходимо учесть и некоторые минусы:

  • Современные сплит-системы требуют грамотного ухода, регулярной очистки. Если своевременно не прочищать устройство, на его деталях происходит размножение грибков, патогенных микроорганизмов, которые вместе с выделяемыми воздушными массами попадают в жилое помещение и провоцируют развитие аллергических реакций;
  • Несмотря на гарантию качества, многие современные сплит-системы требуют регулярного сервисного обслуживания. Мастера смогут вовремя увидеть нарушение в работе аппарата и предотвратить его дальнейшую поломку;
  • Заводской охладитель потребляет достаточное количество энергии, поэтому в летнее время платить за электричество придется больше;
  • Устарелые модели кондиционеров, которые не оснащены встроенными увлажнителями, при частой работе приводят к уменьшению процента влажности воздуха в помещении. Это может негативно сказаться на состоянии кожи, органов зрения, слизистой носоглотки;
  • Из-за частой работы заводского охладителя на самых низких показателях температуры увеличивается вероятность развития простудных патологий.

Оценив плюсы и минусы, заводских сплит-систем, можно решать, стоит ли приобретать подобные устройства или можно попытаться обойтись без них.

Труба, вода и вентилятор

Это еще одна вариация собственноручно изготовленного кондиционера на тему использования замороженной воды и ее охлаждающих свойств. Берется отрезок сантехнической пластиковой трубы, диаметром немного больше чем диаметр пластиковой литровой бутылки. На один ее конец при помощи термоклея монтируется вентилятор, подходящий по диаметру. Внутрь трубы вкладывается несколько пластиковых бутылок с замороженной жидкостью.

Направленный поток воздуха проходит через небольшую щель между бутылками (охладителем) и стенками трубы. Длительный контакт воздуха с холодными предметами довольно сильно понижает его температуру, после чего конструкцию остается направить в охлаждаемое помещение. Остается вопрос с выводом конденсата, но это можно решить, сделав несколько небольших отверстий в нижней части трубы.

Теперь перейдем к схемам портативных, т.е переносных кондиционеров, которые станут настоящим спасеньем для людей, которые «привязаны» к рабочему месту, офисных работников, геймеров и т.д.

В чем особенности работы холодильника?

Важно понимать, что принцип работы холодильника близок к концепции кондиционера. Оба имеют замкнутый контур, внутри которого происходит испарение и конденсация поступившего тепла

Хладагент – главная составляющая устройства. Он проходит следующие стадии транспортировки:

  • Газ выталкивается в конденсатор. Происходит под высоким давлением работы компрессора. В результате хладагент претерпевает физическое изменение: меняет газовое состояние на жидкое. В процессе начинает выделяться тепло. Так, например, если провести рукой около задней стенки холодильника, можно почувствовать теплый воздух.
  • Прохождение через капиллярную трубку. Необходимо для обратного преобразования хладагента в газ. Манипуляция сопровождается потерей давления, выработанного компрессором.
  • Попадание в испаритель с последующим закипанием хладагентовой жидкости.
  • Прохождение через трубки морозильной камеры. В данном месте осуществляется распределение холодного воздуха.
  • Возвращение хладагента в компрессор, где круговорот происходит далее.

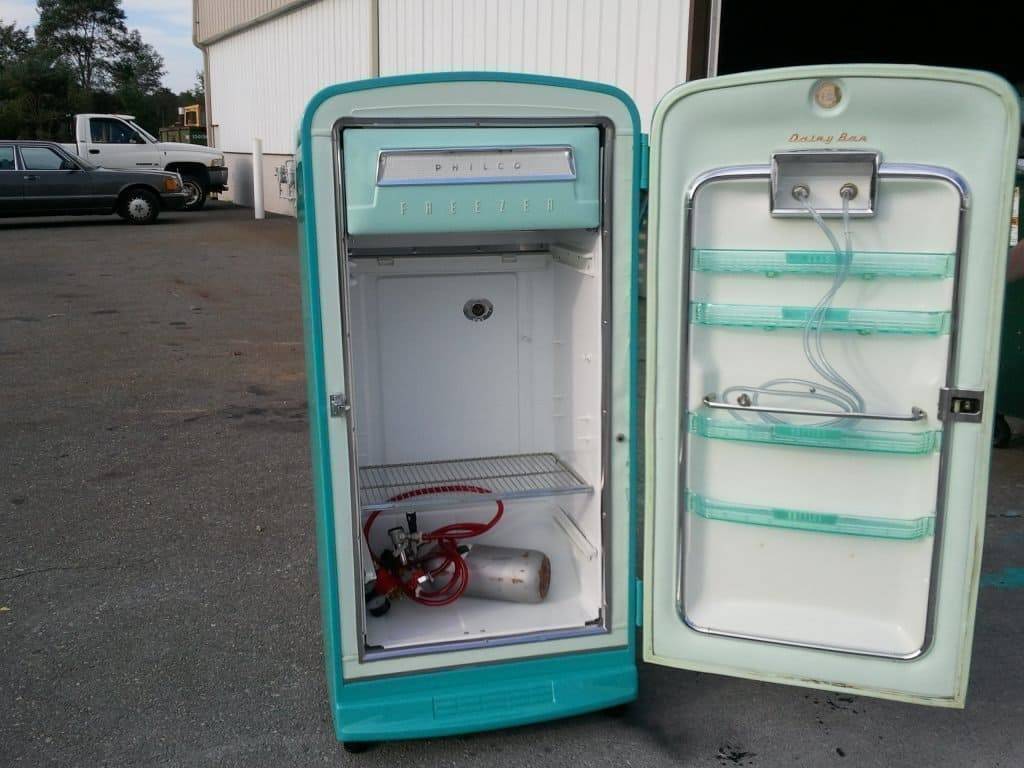

Холодильник, отработавший свой срок, – настоящий клад для умельцев. Они творят из него массу полезных вещей, тем самым давая новую жизнь агрегату. Например, коптильню для рыбы или мяса, шкафчик для гаража, будку для любимого питомца или компрессор для подкачки автоколес. Однако самым популярным видом переделки остается создание кондиционера.

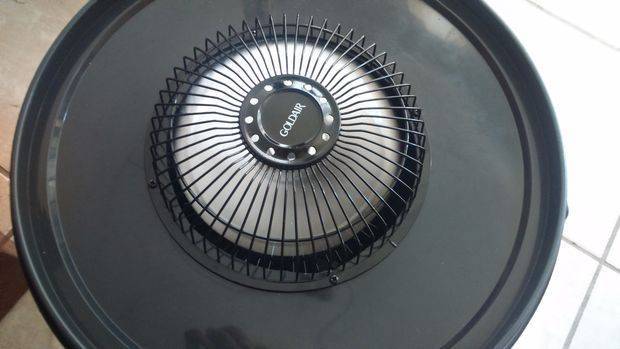

Шаг 8: вода и лед

Заполните ведро с водой, пока под отверстия.

Добавить лед для большего эффекта. Мокрую тряпку, поэтому она может выступать в качестве фитиля, который держит рисования водой.

Положить на крышку и подключите его к USB подключи и пусть волшебство начнется.

Это требует времени, чтобы охладить целый номер, но это понижает мою комнату среднем от 25С» до 16С швырнул день.

Большая вещь-вы можете запустить его как мало, как 6В так что добавление небольшого солнечные панели делает его кемпинг того, чтобы сделать ваши друзья ревновать.

Наслаждайтесь

В. Бин

ПС. Покажи мне свою variasions и окончательной сборки и задать для какой-либо поддержки.

вариант

Вентилятор и холодная проточная вода. Нужен вентилятор, резиновый шланг, возможно хомуты и фитинги, желательно медная трубка, но можно и другой металл, на крайний случай тонкостенный шланг, но можно трубку заменить и любым радиатором от автомобиля (от печки салона, основной радиатор, кондиционера). Схема сборки такая: подсоединяем трубку или радиатор к шлангу, один конец на подачу холодной воды, другой на слив. Вешаем трубу или радиатор на вентилятор, открываем холодную воду (не стоит делать большой напор, вполне хватит ели заметной струйкой) и включаем вентилятор. Использовать можно и маленькие вентиляторы

Как сделать кондиционер с применением медной трубки и вентилятора

Кондиционер из вентилятора и медной трубки

Подобный охладитель воздуха достаточно компактен, сделать его не представляет труда. Однако нужно учитывать следующие моменты.

Вариант первый. Чтобы этот прибор охлаждал воздух эффективно, потребуется проточная вода.

Вариант второй. Можно заменить систему с проточной водой ведром, также заполненным водой. Но ведро придется переносить вместе с устройством. Чтобы не пришлось существенно переплачивать за беспрерывно потребляемую воду (в случае установки в доме водяного счетчика), выбирают вариант конструкции с циркуляцией воды.

Детали для самодельного кондиционера

  1. Вентилятор. Модель любая, только должна присутствовать передняя защитная решетка.
  1. Медная трубка. Варианты: 1/4˝ или же 6,35 мм. Длина трубки напрямую зависит:
  • от плотности укладки спирали;
  • от диаметра решетки вентилятора, куда она будет упакована.

Если брать за образец стандартный напольный вентилятор, тогда потребуется ориентировочно от 5 метров до 10 метров трубки.

  1. Погружная помпа, которую используют для аквариума. Ее производительность — от 600 л/ч до 1000 л/ч.
  1. Тонкая проволока (простой вариант). Можно взять пластиковые хомуты, пригодные для крепления.
  1. Трубка, внутренний диаметр которой 6 мм. Сгодится только гибкий пластиковый вариант.
  1. Аккумулятор холода.
  1. Термоящик. Подойдут пластиковое ведро, сумка-холодильник. Однако в термоящике таяние льда происходит медленнее, чем в обычном ведре. Так что лучше использовать именно термоящик.
  1. Металлические хомуты.

Где взять аккумулятор холода

Эти устройства устанавливаются в автотранспорте, а также в переносных сумках-холодильниках, чтобы поддерживать востребованную температуру. Внутри аккумулятора присутствует быстро замерзающая жидкость. Аккумулятор укладывают в морозильник, затем этот источник холода переносят в пластиковый ящик или в изотермическую сумку.

Процесс изготовления мини-кондиционера

Шаг первый. Вентилятор освобождается от верхней защитной решетки.

Шаг второй. Используется медная трубка. Ее начало — центр решетки, дальше скручивается спираль. Больше витков у спирали, значит, быстрее охладится комната. Но тут нельзя забывать простую истина: если уложить спирали слишком плотно, то ее витки станут препятствовать прохождению воздуха.

Вода будет циркулировать по медной трубке. Она станет охлаждаться в герметичной ёмкости. Вентилятор же будет обдувать теплообменный контур и направлять охлажденный воздух в пространство комнаты.

Шаг третий. На передней решетке крепится трубка, используются хомуты-затяжки из пластика. Но можно, если нет хомутов, зафиксировать спираль самой обычной мягкой тонкой проволокой.

Шаг четвертый. Когда теплообменник на решетке оказывается надежно закрепленным, концы хомутов обрезаются.

Шаг пятый. Решетка с прикрепленной к ней спиралью снова устанавливается на вентилятор, то есть на прежнее место. Концы медных трубок нужно подвести к стороне прибора (к любой) или завести за заднюю решетку. Главное, чтобы концы выходили в сторону охлаждающего ящика.

Шаг шестой. Концы пластиковых трубок присоединяют к медному змеевику по его концам. Поверху в местах соединения устанавливаются зажимы-фиксаторы – металлические хомуты. Тогда в этих местах вода не будет протекать.

Шаг седьмой. Трубку (любой конец) подсоединяют к патрубку помпы. Оба шланга по длине должны соответствовать следующему условию: они должны свободно доставать до ёмкости с охладителем.

Шаг восьмой. Когда все трубки будут подключены, их, совместно с помпой, размещают в ёмкости:

  • или в сумке-холодильнике;
  • или в пенопластовом коробе;
  • или в пластиковом ведре.

Шаг девятый. В термоящик заливается вода, система проверяется на протекаемость и герметичность. Когда вставится помпа, а вода примется циркулировать по трубкам, нужно убедиться в прочности мест соединения. Помпа станет втягивать воду, которой сперва следует пройти через весь змеевик, после чего она выльется в ёмкость через другую трубку – сливную.

Шаг десятый. В случае успешно проведенного испытания, в ёмкость, куда налита вода, добавляется лед, а также укладываются аккумуляторы холода. После чего крышка плотно закрывается.

В термоящик при работе кондиционера нужно периодически добавлять лед.

Шаг одиннадцатый. Вентилятор можно включить, чтобы убедиться, что собранная система вполне работоспособна.

Цены на кондиционеры

Видео: КАК СДЕЛАТЬ КОНДИЦИОНЕР ИЗ ВЕНТИЛЯТОРА В ДОМАШНИХ УСЛОВИЯХ?!

Что потребуется для самостоятельного монтажа

Вы, наверное, в курсе, сколько стоит установка кондиционера специалистами. При вопросе откуда такие цены, ведь работы всего на 3 часа, отвечают, что очень дорогое оборудование и его амортизация составляет значительную долю стоимости. Возможно, это и так, но большая часть этого оборудования может уже быть в хозяйстве. Исключение — вакуумный насос, но многие бригады обходятся без него, так как стоит нормальный действительно много, а от плохого никакого толку.

При монтаже важно соблюдать горизонтальность установки блоков. Для этого нужен хороший строительный уровень

Оборудование

Итак, для установки кондиционера своими руками потребуется следующее оборудование:

  • Перфоратор, чтобы проделать дырку в наружной стене, в которую прокладывают коммуникации, связывающие внутренний и наружный блоки.
  • Дрель для установки крепежа с набором сверл разного диаметра.
  • Труборез для разрезания медных труб и риммер для удаления заусенец (можно обойтись напильником/натфилем и наждачной бумагой).
  • Развальцовщик для медных труб.

Для идеальной установки необходим вакуумный насос, но обычно взять его негде и на трассах до 6 метров обходятся без него.

Материалы

Для соединения и установки двух блоков сплит-систем нужны будут следующие расходные материалы:

Кабель для подключения питания и для соединения блоков. Марка и параметры кабеля зависят от производителей и указываются обычно в паспорте в инструкции по установке. Обычно это 4-х жильный кабель с сечением 2 мм2 или 2,5 мм2. Длина кабеля равна длине трассы с небольшим запасом.
Медные толстостенные бесшовные трубы (не водопроводные, а специальные для систем охлаждения и кондиционирования). Трубы потребуются двух диаметров — большего и меньшего. Конкретные цифры будут указаны в мануале, длина каждого отрезка равна длине трассы плюс 20-30 см на запас
Еще раз обращаем внимание, что медные трубы не водопроводные, а для холодильной промышленности. В них другая медь — более мягкая, которая хорошо развальцуется и сможет обеспечить требуемую герметичность
Транспортировать и хранить медные трубки надо с заглушенными краями — для исключения попадания туда пыли

Это очень важно.

Утеплитель для труб из технического каучука. Есть темно-серого или черного цвета

Цвет на качестве не отражается, поставляется в отрезках по два метра. Требуемая длина — равна длине трассы. Нужен утеплитель под оба диаметра труб — больший и меньший.
Дренажная трубка. Специалисты советуют ставить специальный гофрированный шланг с пластиковой спиралью внутри. При самостоятельной установке его часто заменяют полипропиленовой трубой. Длина дренажной трубки — длина трассы плюс 80 см.
Два L-образных кронштейна для крепления наружного блока. Их размер должен соответствовать габаритам блока, а несущая способность должны превышать его массу в в 4-5 раз. Этот запас необходим для компенсации ветровых и снеговых нагрузок. Желательно их покупать в фирмах, торгующих комплектующими для кондиционеров. Обычные кронштейны могут оказаться ненадежными.

Болты, анкера, дюбеля. Тип, размеры и количество зависят от типа кронштейнов и монтажной пластины для внутреннего блока, а также от типа стен, на которые монтируется кондиционер.
Пластиковый короб 60*80 см — для того чтобы можно было закрыть проложенные коммуникации.

Это все, что необходимо для установки кондиционера своими руками.

Использование картонной коробки

Основу этой охлаждающей системы составляют обычный вентилятор и лед. При этом все используемые в процессе монтажа можно легки привести в первоначальное положение без каких-либо повреждений.

В процессе изготовления домашней сплит-системы понадобятся следующие детали:

  • Коробка из плотного картона. Ее габариты должны свободно вмещать большую кастрюлю;
  • Алюминиевая кастрюля;
  • Вентилятор настольный;
  • Скотч;
  • Игла и плотные нитки;
  • Острый нож;
  • Линейка;
  • Простой карандаш;
  • Кусочки льда.
  1. На первом этапе из подготовленной коробки сооружают конструкцию, которая будет соответствовать размерам кастрюли. Для этого следует раскроить коробку ножом, вырезать ее дно и крышку (они должны быть равны диаметру кастрюли);
  2. Короб можно заново собирать, для этого его собирают по раскроенным местам и в несколько слоев обрабатывают клеем;
  3. Из оставшейся части картона нужно вырезать квадратную крышку короба;
  4. В ее центре следует разметить окружность, ее диаметр должен быть на 3 см больше размаха крыльчатки от настольного вентилятора;
  5. Вырезанный круг нужно отложить, в остальной частью листа потребуется накрыть подготовленную конструкцию;
  6. Весь короб нужно тщательно проклеить скотчем или клеем, чтобы конструкция не разрушилась в процессе работы;
  7. Заклеить придется также и небольшие отверстия, если они имелись на боковых стенках коробки (например, для пальцев);
  8. На одной из боковой стороны короба вырезать прямоугольное отверстие длиной в 10 см, а шириной в 4 см. Именно из этого прямоугольника в помещение будет идти прохладный воздух;
  9. Теперь потребуется из остатков картона вырезать две одинаковые полоски, длина их должны быть на 3 мм меньше выреза на коробе, а ширина — больше на 5-6 мм;
  10. Два прямоугольника соединить между собой при помощи большой иглы и жесткий плотных ниток (все углы картонок должны быть соединены нитками, но так, чтобы их можно было разделять на 4 см друг от друга);
  11. Вставить соединенные картонки в боковой вырезанный проем конструкции. Каждый из них должен плотно прилегать к верхней или нижней части вырезанного отверстия;
  12. При помощи той же большой иголки и толстых ниток пришить картонки, находящиеся напротив друг друга, к самой конструкции. При этом нитки стягивать не нужно, закрепляют их узлами;
  13. На пол постелить плотный кусок ткани, поставить на него кастрюлю;
  14. С вентилятора снять переднюю сетку, выложить ее на кастрюлю;
  15. На сетку поставить крупные куски льда. Заморозить его можно в пластиковых стаканчиках среднего размера. Для работы домашнего кондиционера потребуется 5-6 кусочков;
  16. Накрыть ледяную конструкцию подготовленной коробкой;
  17. В вырезанное пространство, которое находится на крышке конструкции вставить вентилятор, чтобы его крыльчатки смотрели в пол (на кастрюлю с сеткой и льдом);
  18. Включить вентилятор в сеть и запустить любой охлаждающий режим на нем.

Эта конструкция может охлаждать жилое помещение до 2-3 часов. После этого лед растает, а кастрюля заполнится водой. Хозяевам потребуется следить за своевременной заменой воды. В противном случае вентилятор может провалиться во внутрь конструкции и попасть в воду. Это приведет к короткому замыканию.

Охлаждение с помощью элементов Пельтье

Применение этих деталей для сборки самодельного кондиционера – вопрос спорный. Все дело в энергопотреблении элементов Пельтье (иначе – термоэлектрические преобразователи), несопоставимого с количеством вырабатываемого холода. Внешне они выглядят как пластины с 2 проводами, при подключении электричества одна поверхность элемента выделяет тепло, а вторая — холод.

Как поступают домашние умельцы и автолюбители – энтузиасты, стремящиеся к комфорту:

  1. Покупают от 4 до 8 элементов Пельтье и монтируют их «горячей» стороной на ребристый радиатор из алюминия.
  2. Устанавливают этот радиатор таким образом, чтобы он охлаждался уличным воздухом.
  3. К «холодной» стороне преобразователей крепят кулер от компьютера, чтобы он подавал комнатный воздух на пластину.

Схема охлаждения воздуха преобразователем Пельтье

Элементы Пельтье реально охлаждают воздушный поток, но при этом просто пожирают электричество. Ведь половина энергии расходуется впустую, поскольку преобразуется в тепло и рассеивается в атмосфере. То есть, на каждый затраченный Вт электроэнергии вы получите не больше 0.5 Вт холода, в то время как у сплит-системы это соотношение совсем другое – 1 : 3. Как это работает на практике, вы можете увидеть в очередном видео:

Кондиционер из холодильника для автомобиля

Сделать автокондиционер из компрессорного холодильника в принципе невозможно – не те размеры. Разве только для грузовой машины, но и в этом случае остается проблема питания от бортовой сети постоянного тока.

Но сделать охладитель воздуха для авто можно на базе сумки-холодильника. Принцип устройства остается тем же – в крышке делают два отверстия, в одно из которых ставят небольшой вытяжной вентилятор. Эффективность такого образца будет далека от заводской модели, хотя ее можно немного повысить, если в сумку положить несколько пластиковых бутылок с замороженной водой.

Сделать своими руками кондиционер из рабочего холодильника несложно. Но при условии, что его не надо разбирать на составные части, перепаивать заново трубопроводы и закачивать новый хладагент. Хотя описанная конструкция больше подходит для дома или дачи, а не для городской квартиры. В этом случае решается и проблема «утилизации» конденсата – он будет просто стекать на землю.

Хотите разбираться лучше других?

Переставляем ручку холодильника самостоятельно — простая инструкция от мастера по ремонту холодильников – Перестановка ручки холодильника Для переустановки ручки вытащите заглушки на поверхности обеих дверей и освободите место для болтов. Вот тут и будут крепиться ручки. Затем с…

Самостоятельный съем и замена ручки двери холодильника: пошаговая инструкция с фото – Общая инструкция для снятия ручки у холодильника Процесс снятия ручки довольно прост и не вызывает трудностей даже у новичков

Не забудьте о мерах предосторожности – обязательно…

Выбираем холодильник для дома: мнение мастера-специалиста и рейтинг лучших моделей – Ни одну современную кухню нельзя представить без холодильника. Производители бытовой техники постоянно выдумывают что-то новое, добавляя холодильникам удобные функции: системы…

Как самостоятельно отремонтировать компрессор в холодильнике? – Проверка работоспособности компрессора Первым внешним признаком неправильной работы компрессора является повышение температуры в холодильной камере, вплоть до её размораживания….

Как сшить сумку-холодильник самостоятельно: пошаговая инструкция – Летом сумка-холодильник незаменима

Но если её нет под рукой, а сохранить в дороге охлаждённые продукты всё же надо, сшить сумку-холодильник можно своими руками. Существует…

Как сделать из бутылок?

Итак, самый простой самодельный вариант осушителя воздуха для дома или квартиры – это система из бутылок. Такой осушитель будет являться адсорбционным. Ниже представлены два схожих друг с другом метода создания осушителя. Стоит отметить, что каждый из них хорош при необходимых для этого условиях.

С солью

Для того чтобы сделать адсорбционный осушитель воздуха при помощи бутылок и соли потребуются следующие составляющие:

  • соль, лучше взять каменную;
  • две пластиковые бутылки, их объём должен быть 2-3 л;
  • маленький вентилятор, роль данной детали может сыграть, например, компьютерный кулер, который охлаждает все составляющие блока.

После подготовки можно переходить к процессу создания. Для этого стоит воспользоваться инструкцией.

Берём первую бутылку и проделываем в её дне небольшие отверстия. Сделать это можно с помощью гвоздя, но лучше всего использовать раскалённую спицу.
Тем же методом нужно проделать отверстия в крышке.
Разрезаем бутылку на две равные части и помещаем верхнюю половину в нижнюю горлышком вниз

Важно, чтобы крышка с проделанными в ней отверстиями была закрыта.
В получившийся сосуд следует поместить так называемый абсорбент. В данном случае используется соль.
У второй бутылки необходимо отрезать дно

После чего на расстоянии около 10 см от получившегося отверстия нужно прикрепить подготовленный кулер или вентилятор.
По завершении всех вышеперечисленных действий следует вставить бутылку с отрезанным дном в бутылку с солью крышкой вниз, а кулером вверх.
Все стыки и соединения должны быть плотно обмотаны изолентой или скотчем.
Получившийся самодельный прибор начнёт работать после подключения вентилятора к сети. Особенность такого осушителя в том, что он не требует много затрат как денежных, так и временных.

С силикагелем и вентилятором

Предыдущий самодельный осушитель можно улучшить, заменив абсорбент с соли на силикагель. Принцип работы от этого не поменяется, однако вполне может измениться эффективность. Всё дело в том, что силикагель обладает более высоким коэффициентом впитываемости влаги. Но стоит заметить: за такое вещество придётся заплатить больше, чем за обычную соль.

Процесс создания данного осушителя будет такой же, как и вышеописанный метод. Единственное отличие – на 4 этапе вместо соли в бутылку помещается силикагель. В среднем требуется около 250 г этого вещества.

Радиатор + вентилятор

Практически любой технике можно дать вторую жизнь. Это правило касается и автомобильных радиаторов. Их нередко используют для сооружения домашнего кондиционера для дома и дачи.

Для монтажных работ потребуется:

  • Старый радиатор, который все еще работате;
  • Вентилятор;
  • Поддон из пластика, который имеет одинаковую длину с радиатором;
  • Переходники для соединения конструкции;
  • Хомут и крепеж;
  • Корпус от системного блока (или телевизора).

Как смастерить домашнюю климатическую систему:

  1. Проверить радиатор на исправность, при наличии протечек заделать их сваркой;
  2. Установить радиатор в корпус от телевизора или компьютера и закрепить его уголками и саморезами;
  3. Под радиатором установить поддон;
  4. С задней стороны теплообменника прикрепить вентилятор, точнее его крыльчатку, отсоединенную от панели с кнопками управления;
  5. К патрубкам автомобильного радиатора присоединить шланги для подачи воды.

Кондиционер готов. Для его запуска необходимо подключить вентилятор к сети питания, а шланги, присоединенный к радиатору, — к системе подачи холодной воды в доме. Подключать шланги можно также к насосу, который поднимает воду из скважины.

Кондиционер из холодильника для автомобиля

Сделать автокондиционер из компрессорного холодильника в принципе невозможно – не те размеры. Разве только для грузовой машины, но и в этом случае остается проблема питания от бортовой сети постоянного тока.

Но сделать охладитель воздуха для авто можно на базе сумки-холодильника. Принцип устройства остается тем же – в крышке делают два отверстия, в одно из которых ставят небольшой вытяжной вентилятор. Эффективность такого образца будет далека от заводской модели, хотя ее можно немного повысить, если в сумку положить несколько пластиковых бутылок с замороженной водой.

Сделать своими руками кондиционер из рабочего холодильника несложно. Но при условии, что его не надо разбирать на составные части, перепаивать заново трубопроводы и закачивать новый хладагент. Хотя описанная конструкция больше подходит для дома или дачи, а не для городской квартиры. В этом случае решается и проблема «утилизации» конденсата – он будет просто стекать на землю.

Сделать кондиционер из холодильника, да еще и своими руками — это решить три проблемы сразу: охладиться в жару, сэкономить на покупке новой техники и красиво избавиться от старой. Особенно приятно, что с задачей справится даже новичок, у которого есть пара часов свободного времени.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
