Калькулятор расчета площади кровли трехщипцовой крыши

Что характерно для расчета двускатной крыши, и какие элементы подлежат математическим вычислениям

Прежде, чем разобраться, как провести расчет двухскатной крыши, отметим, что конструктивно двухскатная крыша является самым простым из всех существующих типов и форм. Такая крыша состоит из двух наклонных поверхностей, называемых скатами, которые расположены под определенным углом в отношении наружных стен дома. Это обязательное условие, т.е. благодаря наклону происходит естественный сток дождевой воды и отход талого снега, поэтому как минимум в пять-десять градусов угол должен быть. Примечательно, что во многих случаях целесообразно делать наклон даже более, чем на 60 градусов.

Ещё одной отличительной чертой конструкции рассматриваемого типа является фронтон, часто называемый «лицом» крыши. Данный элемент имеет форму треугольника, он образован карнизом и двумя скатами, и становится верхней частью переднего фасада здания.

Занимаясь строительством небольшого дачного домика, такую незамысловатую и наиболее простую в монтаже форму кровли многие предпочитают возводить самостоятельно

Это действительно реально, но необходимо понимать, насколько важно выполнить максимально верные вычисления. Сказать точно, как сделать расчет двухскатной крыши невозможно, т.к

есть общие правила и направления исчислений, но необходимо при этом учитывать индивидуальные особенности каждой постройки и ряд нюансов.

Виды кровельных покрытий

Определяя тип кровли и кровельный материал, всегда берут во внимание значение угла наклона ската. В случае с вальмовой конструкцией крыши есть возможность не так пристально обращать внимание на этот параметр, ведь к ней подойдет практически любой кровельный материал

Типы покрытий:

  • Черепица. У такого вида кровельного материала, которой часто применяется в устройстве четырехскатной крыши вальмового типа, существует множество разновидностей. Бывает черепица из цемента, из керамики, битумная разновидность, которую иначе называют мягкой черепицей и из металла.
  • Шифер. Разновидности шифера применяются к устройству кровли вальмового типа все без исключения. Однако, при выборе этой разновидности материала, многое зависит от необходимости сооружать чердачное помещение жилого типа или мансарду. В этом случае лучше не использовать металлический шифер (металлический профилированный листовой материал), он не может создать комфортную атмосферу в помещении под крышей. Для покрытия вальмовой крыши, под которой находится жилое помещение лучше использовать еврошифер. Состав материала – это стеклоткань и пропитка из битума, благодаря которым кровле обеспечивается надежность и хорошие теплоизолирующие свойства.
  • Vip покрытие. Такое покрытие – идеальное решение для кровли. Его можно поставить в один ряд со сланцевой разновидностью черепицы, камышитовой кровлей, которые придают величественный вид дому, особенное, если ими покрыта вальмовая крыша. Минус в этом случае только один – дороговизна материалов, но относительно других качеств и свойств vip материалы изготовлены на высшем уровне.

Виды кровельных покрытий

Начало монтажа стропильной системы – установка стоек, крайних стропильных пар, конькового прогона

  • Следующим этапом на продольный лежень основной части дома, имеющей большую площадь, чем пристройка, устанавливаются две крайние центральные стойки, задающие высоту конька крыши. Они так же, как и все другие детали конструкции, могут закрепляться по-разному. Часто для обеспечения стабильности установки этих стоек и соединяющего их конькового прогона, сразу выполняется монтаж крайних пар стропильных ног. После этого может укладываться коньковый прогон.
  • В представленной на иллюстрации конструкции, после установки стоек по краям производится закрепление серединных стоек, в том числе и той, что будет расположена в точке пересечения центральных осей основного здания и пристройки. Именно на нее далее будет монтироваться коньковый прогон для пристройки. В данном проекте в пристройке также есть центральная стена-перегородка с закрепленным на ней лежнем. Коньковый брус пристройки должен будет расположиться над ним.
  • Далее, необходимо установить еще одну стойку такой же высоты на самом краю лежня пристройки.
  • Теперь можно связать вторым коньковым прогоном среднюю стойку основной конструкции крыши со стойкой пристройки. Коньковый брус в данном случае устанавливается на прибитый к средней стойке опорный брусок, а также закрепляется на продольный коньковый прогон. Дополнительно для фиксации поперечного конькового прогона можно задействовать два металлических уголка или же скобы.
  • Когда опорные элементы будут установлены, можно переходить к монтажу стропил на коньковый прогон основной конструкции. Сначала из стропил формируются фронтоны (если это не было выполнено ранее), а затем закрепляются промежуточные ноги.

Проекты кровли частных домов

Крыша частного дома может быть любой. Все зависит от вашей фантазии и платежеспособности:

  • плоской неэксплуатируемой;
  • плоской эксплуатируемой. Огромное число вариантов, различающихся нагрузкой и технологией устройства;
  • скатной мансардной. Тоже есть разные варианты;
  • щипцовой. Это и всем известная двускатка, и многощипцовые. От прочих отличаются наличием фронтонов;
  • односкатной;
  • вальмовой (четырехскатной);
  • полувальмовой: половина торца – скат, другая половина – вертикальный фронтон;
  • шатровой – четыре, шесть, восемь скатов. Конька нет, есть коньковый узел: точка схождения стропил со всех сторон;
  • круглого сечения – конус, купол, луковица;
  • сложной конфигурации, соединяющей в себе фронтоны и вальмы, прямые скаты и криволинейные участки и т.д.

Плоская крыша может быть с чердаком или без него. Скатную кровлю без чердачного перекрытия обычно не делают, но в частном доме возможно и это: допустим, вы хотите сделать максимально высокие потолки, оригинальный интерьер в стиле лофт или фахверк

В таком случае уделите повышенное внимание тепло/гидроизоляции

На этапе выбора вы в первую очередь руководствуетесь практическими соображениями:

  • если участок маленький, эксплуатируемая крыша предоставит вам дополнительное полезное пространство. Здесь можно сделать что угодно, начиная с мини-парка и заканчивая автостоянкой. Учтите, что для устройства любой эксплуатируемой кровли нужен солидный запас прочности фундамента и других несущих конструкций. Разница только в величине этого запаса;
  • если вам пригодится дополнительное жилое или рабочее помещение – рассмотрите вариант мансардной крыши;
  • плоская неэксплуатируемая крыша позволит вам сэкономить силы и деньги при монтаже;
  • крутизна ската зависит от метеорологических условий в вашей местности. Если влажность высокая, а ветровая нагрузка низкая – скаты делают крутыми. Если наоборот – пологими. Угол 25-45 градусов подойдет практически для любого варианта. Имейте в виду, что у односкатных крыш ветростойкость самая низкая, а крыши с фронтонами протекают чаще, чем четырехскатные (протечки в ендовах);
  • от формы зависит, сколько узлов должно быть на проекте крыши. У многоскатных кровель узлов мало: конек, примыкания и карнизы. У щипцовых добавляются ендовы и торцевые (ветровые) планки. От количества узлов зависит число потенциальных протечек. Лишние узлы – это лишние сложности при монтаже и дополнительные финансовые затраты. Но зато при наличии фронтонов вы сэкономите на кровельном материале;
  • еще одно обстоятельство, которое нужно учитывать, чтобы сделать проект кровли – цена материалов и монтажа: чем сложнее конфигурация и строение крыши, тем дороже она обойдется. Конечная сумма определяется расчетом, но порядок можно прикинуть уже при выборе крыши;
  • от кровельного материала зависят многие расчетные параметры. Например, если вы планируете керамическую кровлю, придется усилить стропила; если гибкую черепицу – усложнить систему вентиляции; если металлопрофильное покрытие – обязателен молниеотвод. Для разных материалов разные рекомендации по поводу крутизны скатов, это нужно учитывать при выборе покрытия. Форма тоже важна: для криволинейных и круглых крыш подходят гибкая черепица, иногда композитная, фальцевая кровля; металлопрофильными листами можно крыть только прямые скаты;
  • если вы планируете круглую крышу, возможно, вам лучше выбрать не деревянную стропильную систему, а готовые металлические фермы. Конус еще более-менее реально выполнить брусом (та же шатровая крыша, только очень много узких длинных скатов), купол – слишком сложно, и расход пиломатериалов будет очень большой.

Второй критерий выбора – стиль дизайна. От выбранного стиля будет зависеть форма крыши и кровельный материал. Материалы взаимозаменяемы: например, вместо керамики вполне успешно используются металлочерепица и гибкая черепица, стилизованная под керамический гонт.

С формой сложнее. Плоская крыша – атрибут авангарда. Совместить ее с готическим особняком, барокко или кантри будет сложно. Перед тем, как составлять проект на кровлю, придется обратиться за консультацией к профессиональному дизайнеру.

Если дом эксплуатируется, но вы хотите его модернизировать (в том числе заменить крышу), вам нужен проект реконструкции кровли. В принципе, все основные составляющие те же: эскиз, план, расчет. Но для начала потребуются техническая документация самого дома и экспертная оценка его состояния: по мере эксплуатации несущая способность основных конструкций снижается.

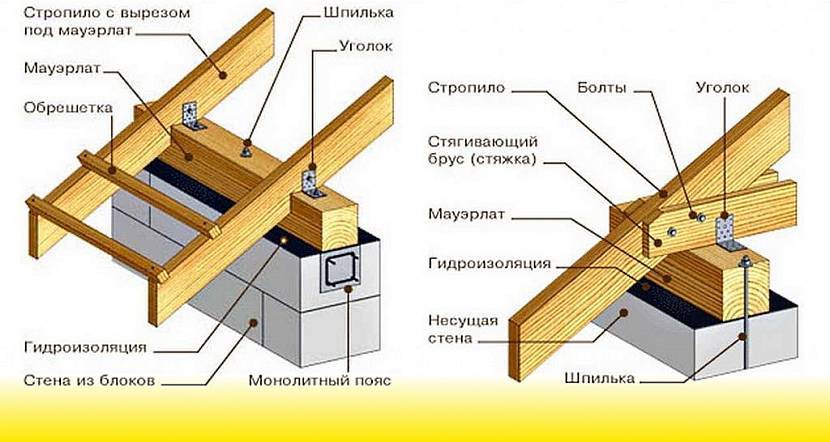

Основные элементы кровельной конструкции

Крыша загородного коттеджа — это не только декоративная деталь и визитная карточка строения, но и сложная инженерная система. В ее состав входят разнообразные строительные детали, основными из которых являются следующие:

  • Мауэрлат. Брус, который укладывается поверх несущих стен. Он является опорой для стропильной системы и передает нагрузку от крыши к постройке.
  • Стропила. Брусья или доски, расположенные под углом, основа системы. Онлайн калькулятор позволяет просчитать некоторые параметры стропильной системы.
  • Вспомогательные элементы. Стойки, балки, прогоны и затяжки служат для фиксации стропил и укрепления конструкции.
  • Конек. Верхнее ребро крыши, место пересечения скатов.
  • Обрешетка. Решётчатая конструкция, на которую крепится кровельный материал. Для некоторых видов кровли нужен сплошной настил. Параметры обрешетки на онлайн калькуляторе просчитываются достаточно хорошо, особенно для кровли несложной конструкции.

Основные конструктивные элементы стропильной системыИсточник kafmt.ru

Достоинства и недостатки мягкой черепицы

Мягкая кровля достаточно недорога. Наиболее популярны «Тегола», «Технониколь» и «Шинглас», второй и третий вид производится в России.

Размеры гонтов позволяют разместить их без издержек на крышах со сложной геометрией, если точно рассчитать расход материалов. При других видах кровли ощутимые остатки материала неизбежны. Сравнительно легкий вес гибкой кровли – от 7,5 до 15 килограммов на квадратный метр существенно снижает расходы на обрешетку.

Недостатки мягкой черепицы:

  • хрупкость при минусовой температуре и мягкость при жаре, очень сложный ремонт покрытия зимой;
  • сложность укладки требует строгого соблюдения инструкций или услуг специалистов;
  • необходимость в сплошной обрешетке, так как без этого мягкая кровля не будет держать форму крыши. Это дополнительный расход на квадратный метр кровли.

Важно! Не рекомендуется производить ремонт и укладку кровельного покрытия в зимнее время. В жару ходить по мягкой кровле также не рекомендуется

Скатная крыша

Данный вид крыш наиболее часто встречается при строительстве частных домов по причине явных преимуществ перед плоской крышей.

К числу плюсов можно отнести:

  • Практичность. В зимние и осенние периоды осадки не будут задерживать на ней благодаря ее форме, гораздо легче чистится от снега.
  • Дизайн. Данный вид крыш имеет гораздо большую ценность с точки зрения дизайна нежели плоские. Благодаря этой особенности вы сможете заказать оригинальный проект крыши от дизайнеров.
  • Кроме того, пространство под скатами крыши можно занять мансардой либо чердаком.

Скатные крыши имеют весьма обширную вариативность форм, их мы и рассмотрим далее:

Из недостатков – нет пространства, следовательно вы не сможете организовать под ней мансарду.

Двускатная крыша

Весьма распространенный вариант крыши – двускатная. Можно увидеть практически на всех загородных домах. Из достоинств выделим ее практичность, так же имеет под собой свободное пространство, которое можно занять мансардой.

Несмотря на свою простоту и распространенность, может стать целью дизайнера и украшением вашего дома. Данный вид строится с опорой на две стены, которые могут быть как одной высоты, так и различаться, для соединения двух частей используется конек. Длина скатов так же может отличаться друг от друга.

Вальмовая крыша

Вальмовые крыши, это весьма интересный вариант, который точно не оставит ваш дом без внимания. В данном виде крыш фронтоны заменяют треугольные скаты, которые обеспечивают защиту от протекания в дождливые сезоны.

Пожалуй единственным минусом таких крыш является сложность проектирования. Если вы не имеете профессиональных знаний в этой области, лучше довериться специалистам и купить готовые проекты вальмовых крыш для строительства.

Шатровая крыша

Шатровая крыша – одна из разновидностей вальмового типа. Состоит она из 4 треугольных скатов, сходящихся в одной точке, конек на данной конструкции отсутствует. Этот тип не очень подходит для частных домов, стиль которых подразумевает под собой симметрию. Однако, данная конструкция прекрасно подойдет для строений башенного типа, либо же беседок.

Формы с большим количеством углом будут украшением любого дома, так как подобные чертежи весьма сложны, сделать проект крыши лучше квалифицированному специалисту.

Все это из-за многоуровневой системы стропил, которая подразумевает под собой огромное количество элементов: коньки, енды, ребра.

Общие сведения по результатам расчетов

  • У гол наклона крыши — Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.
  • П лощадь поверхности крыши — Общая площадь всей поверхности кровли, с учетом длины свеса.
  • П римерный вес кровельного материала — Вес выбранного кровельного материала на всю площадь крыши.
  • К оличество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
  • Д лина стропил — Длина каждого стропила от конька до основания ската
  • М инимальное сечение стропил — Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.
  • К оличество стропил — Общее количество стропил при заданном шаге на всю стропильную систему.
  • К оличество рядов обрешетки — Общее количество рядов обрешетки по заданным размерам на всю кровлю
  • Р авномерное расстояние между досками обрешетки — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо произвести 2 расчета односкатной крыши с необходимыми параметрами.

Сложные крыши

Со сложными кровельными конструкциями проблем не так много. Главная задача производителя расчётов – разбить их на простые геометрические фигуры. А затем подсчитать их площади и сложить в один результат. Других правил нет.

Автоматический расчёт площади

Если вы не хотите тратить время на то, чтобы заново штудировать учебник средней школы по математике — просто задайте требуемые онлайн-калькулятором показатели сложной крыши и вы получите автоматический расчёт как общей площади всей сложной кровли, так и отдельных её частей. Для вашего удобства калькулятор структурирован. Так же наш онлайн-калькулятор может по вашему запросу выполнить расчёт площади слухового окна и дымохода, от вас потребуется только лишь воспользоваться предложенным в калькуляторе переключателем.

Расчёт паро- и гидроизоляции

Необходимое количество материала для изоляции крыши от пара и влаги определяют, зная площадь кровельного ската.

При расчёте количества гидроизоляционной плёнки не следует забывать о том, что 15% материала уходит на создание нахлёстов

Представим, что перед нами стоит задача закрыть пароизоляционной и водонепроницаемой плёнками крышу с двумя одинаковыми скатами длиной 5 м и шириной 4 м. В этом случае вычислительные действия будут следующими:

  1. Sc = 5 · 4 ·2 = 40 м² (площадь двух скатов кровли).
  2. S = Sc · 1,15 = 40 · 1,15 = 46 м² (необходимое количество каждого изоляционного материала с учётом нахлёста, который должен составлять 15% от площади кровли).

Без расчёта площади, высоты, нагрузок и других параметров кровли уверенность в надёжности сооружения не придёт ни к одному хозяину дома. Все размеры будущей крыши надо знать заранее, чтобы не допустить никаких накладок.

7 причин использовать наш калькулятор расчета кровли онлайн

соответствующей странице

  1. Программа работает во всех современных браузерах – Вам не нужно устанавливать никакие программы (которые зачастую не совместимы между собой, требют прав администратора или вообще не работают на Вашей ОС).
  2. Высокий уровень удобства – мы учли опыт всех систем, существующих на рынке – в результате система удобна как никакая другая. Научиться работать с нашей системе проще чем с какой бы то нибыло.
  3. Расчет крыши любой сложности – Вы действительно сможете расчитать любую крышу, а уж расчет вальмовой крыши или двускатной – для нее семечки.
  4. Хранение расчетов в облаке – все проекты расчета кровли хранятся в облаке, копии которого делаются 4 раза в сутки. Вы точно не потеряете свои расчеты!
  5. Предоставление общего доступа – возможность предоставить доступ к проект расчета фасада или кровли другому пользователю, в том числе (для просмотра) анонимным пользователям (клиентам). Это намного удобнее чем распечатывать и отсылать сканы по EMail!
  6. Широкий набор материалов и настроек – мы вносим максимально возможное количество настроек для всех расчитываемых системой и продаваемых материалов от заводов которые сотрудничают с нами. Вам не нужно забивать настройки самим!
  7. 14 дней тестового доступа – никакого риска купить то что Вам не нужно – сначала протестируйте интересующий Вас тариф!

Факторы, учитываемые в процессе расчета площади крыши

Монтаж покрытия кровли

Размышляя о том, как посчитать площадь крыши, следует первым делом учесть непосредственно тип данной крыши.

Так, для совмещенного вида крыш, применяемого чаще всего при строительстве хозяйственных построек, расчет площади обычно сводится к умножению длины строения на его ширину.

В случае жилых зданий обычно применяют мансардный и чердачный типы крыш. Данные типа требуют более сложных вычислений за счет различий в конфигурации – плоские, многощипцовые, двускатные, четырехскатные, вальмовые и т.д.

Расчет площади крыши в таком случае начинают с расчета угла ее наклона (11-70° в зависимости от климата данной местности).

Ширина. От основания вычисляется ширина кровли:

  • Монтаж конструкции на большие балки позволяет сформировать необходимый свес, это в свою очередь определяет габариты.
  • Монтаж системы на мауэрлат высчитывается сложением проекций свеса и ширины коробки.

Монтаж материалов на мауэрлат также должен проводиться по предварительным расчетамИсточник builderclub.com

Мауэрлатом выступает венец, который делается из прочного бревна или широкого бруса. Карнизные свесы могут делаться из стропильных ног, также для этого может использоваться кирпичный выступ. Ширина свеса вычисляется из выбранного типа кровельного материала и стен. Для шифера свес до 10 см, керамической черепицы до 60 см, профлиста до 50 см, битумной черепицы до 40 см. при увеличении свеса требуется его усиление, например, опорными столбами или подкосами.

Определение уклона. Расчет размера крыши двускатной осуществляется с определением угла наклона скатов, который может составлять 10-60 градусов. В основном используют равное значение для обеих сторон. Эффекта симметрии добиваются благодаря созданию разноразмерных скатов.

При определении крутизны скатов учитывают следующие факторы:

  • Покрытие, свес и обрешетка. Тип кровли влияет на выбор технологии сборки и обустройства основы.
  • Вес кровли и пирога. Покрытие дает нагрузку на основание, чем больше уклон, тем меньше нагрузка на перекрытие.
  • Климатические условия региона. Крутые крыши быстро отводят воду и снег, но они подвергаются действию ветра.

Рассчитывая крутизну скатов, берут во внимание будущий «пирог» покрова крышиИсточник goldkryshi.ru

Эти факторы имеют большое значение на выбор угла наклона, и они учитываются при проведении всех расчетов.

Высота конька. Чердак в основном используется для обслуживания крыши. По требованиям безопасности от перекрытия до вершины должно быть не меньше 1,6 м. При такой высоте удобно проводить осмотр кровли и она полностью соответствует противопожарным требованиям.

Расчет расходных материалов. Особенности возведения подобной крыши накладывает некоторые коррективы на первоначальный расчет требуемых материалов.

При возведении кровли первоначальный расчет материалов может потребовать коррективовИсточник yandex.ru

Однако в предварительной смете надо учитывать следующие материалы для:

  • мауэрлата и лежня – пиломатериал сечением 100х150-200х200 мм, дополнительный запас 5%;
  • стропилин – пиломатериалы 25х150-100х150 мм, запас до 20%;
  • опоры, затяжки, подкосы – бруски или доски 50х100-100х100 мм, запас до 10%;
  • обрешетка – зависит от покрытия, может быть сплошной или разреженной;
  • гидроизоляция – в рулонах, метраж определяется исходя из крутизны и типа кровли;
  • кровельное покрытие – учитывается площадь скатов;
  • обшивка свесов и фронтонов;
  • расходный материал (саморезы, анкеры, уголки, шпильки, гвозди и так далее).

дополнительно необходимо наличие некоторых фасонных элементов, при помощи которых делаются сквозные проходы через крышу. Для теплого типа кровли дополнительно учитывается тепло- и пароизоляция, контробрещетка и внутренняя обшивка.

Видео описание

Пример расчета материалов для крыши на онлайн-калькуляторе в видео:

Специалисты для проведения таких операций используют формулы расчета двускатной крыши. В других случаях применяют специальные онлайн калькуляторы

Однако в независимости от выбранного варианта очень важно работать с мастером в данной сфере. В процессе проведения расчетов требуется помнить о многих важных нюансах, которые могут иметь большое значение на конечный результат

Допущенная одна ошибка в расчетах может привести к серьезным проблемам. В лучшем случае придется просто докупить материал, в худшем – потребуется перестройка конструкции. Иногда допущенные ошибки ведут к тому, что уже в скором времени может потребоваться капитальный ремонт всей крыши и замена подкровельных материалов.

Допущенные ошибки при расчете и возведении крыши впоследствии могут обойтись дорогоИсточник pinterest.com

Заключение

Рассчитать двускатную кровлю с необходимым количеством материалов и конструкцией самостоятельно невозможно. Используя онлайн-калькуляторы можно примерно узнать все необходимые параметры. Однако точные данные смогут предоставить только специалисты. Работа с мастером позволит добиться лучшего результата, безопасной кровли, которая прослужит много лет. Лучше заранее договориться с мастером и вместе провести все расчеты, указать те параметры, которые вы хотите и озвучить свое виденье будущей кровли. Немаловажными будут советы специалиста, который предложит самый оптимальный и выгодный вариант.

Порядок выполнения расчета площади

Монтаж кровельного покрытия

Для того, чтобы приступить к расчету площади крыши, потребуются следующие материалы и инструменты:

  • Детализированный проект крыши;
  • Калькулятор;
  • Рулетка;
  • Желательно также иметь специальную программу для расчета.

Прежде, чем начать выполнять расчет, следует определиться – какой материал будет использован для покрытия кровли. Далее следует разделить всю покрываемую площадь на условные треугольники, упрощающие проведение вычислений.

С помощью рулетки замеряются все необходимые параметры. При вычислении площадей коэффициенты уклона могут быть определены по следующим формулам и значениям:

  • для уклона 9° (2-12 или 1:6) – коэффициент 1,01;
  • для 14° (3-12 или 1:4) – 1,03;
  • для 18° (4-12 или 1:3) – 1,05;
  • для 23° (5-12 или 1:2,4) – 1,08;
  • для 27° (6-12 или 1:2) – 1,12;
  • для 34° (8-12 или 1:1,5) – 1,2;
  • для 40° (10-12 или 1:1,2) – 1,3;
  • для 45° (12-12 или 1:1) – 1,41;
  • для 49° (14-12 или 1:0,86) – 1,54;
  • для 53° (16-12 или 1:0,75) – 1,67;
  • для 56° (18-12 или 1:0,67) – 1,8.

В случае сложной крыши, на которой в большом количестве присутствуют такие элементы, как выступы, коньки, мансардные окна и т.д., составляется как можно более точная геометрическая проекция кровли. Все измерения производится либо непосредственно на поверхности крыши, либо с земли, либо с чердака.

Перед тем, как высчитать площадь крыши, ее разбивают на отдельные геометрические фигуры,площади которых рассчитывают по отдельности.

Выполняя расчеты, важно помнить, что для расчета площадей при разных уклонах применяются разные коэффициенты. Как видно из данной статьи, при строительстве крыши расчет площади крыши дома вполне возможно произвести самостоятельно, главное при этом тщательно проверять все показатели

Как видно из данной статьи, при строительстве крыши расчет площади крыши дома вполне возможно произвести самостоятельно, главное при этом тщательно проверять все показатели.

Желательно также использовать специальные программы для расчета площади, что позволяет свести к минимуму риск возможных ошибок при расчете.

Виды простых крыш

Несмотря на то, что это одна из самых простых типов систем для жилых зданий, есть несколько видов конструкции. Разнообразие позволяет увеличивать варианты использования крыш при строительстве домов по стандартным или индивидуальным эксклюзивным проектам.

Тип стропильной системы двухскатной крышиАрхитектурные особенности и краткое описание

Простая симметричная

Наиболее часто используемый вариант, имеет два полностью одинаковых ската прямоугольной формы. Нагрузки между отдельными элементами распределяются равномерно вне зависимости от их расположения. Количество дополнительных упоров не ограничивается, конкретное решение принимается в зависимости от планов использования чердачных помещений. Расчеты можно делать при помощи бесплатных программ, размещенных на строительных сайтах.

Асимметричная стропильная система двухскатной крыши

Конек смещен в одну из сторон дома или скаты с различными углами наклона. Более сложная для расчетов стропильная система крыши. Если в упрощенном варианте можно рассчитывать один скат и полученные данные автоматически применять для второго, то для асимметричной стропильной системы такой вариант использовать нельзя. Преимущества – оригинальный внешний вид. Недостатки – сложность расчетов и монтажа и уменьшение используемого чердачного пространства.

Ломанная двухскатная стропильная

Чаще всего используется во время строительства мансардных помещений, позволяет существенно увеличивать объем чердачных помещений. Расчеты по сложности относятся к средней категории. Стропильная система с наружным изломом. Редко встречаются системы с внутренним изломом, кроме оригинального внешнего вида, они никаких преимуществ не имеют.

Неопытным застройщикам рекомендуется делать расчеты самых простых типов стропильных систем двухскатных крыш.

Аркон

В Арконе при проектировании крыши дома на начальном этапе пользователь может выбрать нужную разновидность крыши. После этого он может внести нужные изменения и уточнения в выбранную конструкцию. При этом прорисовывать стропильную систему от начала до конца не нужно, она уже заложена в программное обеспечение. У вас есть возможность выбрать одну из следующих форм крыш:

  • односкатная или двускатная;
  • свободная форма;
  • вальмовая или полувальмовая конструкция;
  • мансардная с фронтоном в торцах;
  • мансардно-вальмовая разновидность;
  • сферическая;
  • плоская крыша;
  • двускатная с рейкой для крепления.

Если зайти в редактор, то можно изменять типовую конструкцию. Для этого нужно установить свои числовые значения в окошко со значением угла наклона скатов, высотой фронтонов, расположением водосточных желобов. Нажав на кнопку просмотра, вы сразу увидите результат.

Зайдя в раздел «Инфо», вы получите всю подробную информацию о разработанной вами конструкции, а именно:

  • длины стропил;
  • площадь кровли;
  • протяжённость водосточных желобов;
  • коньки;
  • ветровые фронтоны;
  • рёбра крыши;
  • объёмы пиломатериалов;
  • данные выводятся в нескольких вариантах (без учёта слуховых окон, отдельно по этим окнам и общие показатели);
  • в случае необходимости можно получить ориентировочный перечень пиломатериалов, нажав на кнопку «Список».

При этом стоит учитывать, что все длины округляются до 5 см. Однотипные пиломатериалы после округления будут объединены в один раздел. Но в каталоге они будут разбиты по разновидностям, габаритам, сечению.

Чтобы определить высоту мансардного этажа с опорой, нужно воспользоваться кнопкой «Ассистент». Если на открывшейся вкладке перейти в раздел «Общее», то там можно узнать высоту чердачного этажа и другие величины. Кроме этого, софт позволяет выбирать разновидность кровельного покрытия. Вы можете подобрать расцветку, фактуру и материал.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
