Проверка контура заземления в розетке мультиметром

Виды электрических розеток

Промышленностью выпускаются два вида изделий:

  • оснащённые шиной заземления;
  • не имеющие шины заземления.

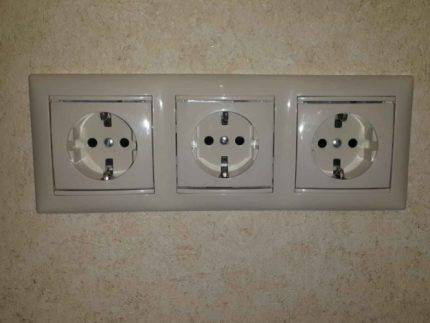

Первый вид конструкций часто называют «евро-розетка». Эта конструкция полностью удовлетворяет требованиям электробезопасности. При смене электропроводки рекомендуют устанавливать розетки с заземлением.

Внешний вид электрической розетки по стандартам, установленным странами Евросоюза. Отличительная особенность конструкции – присутствие контактных биметаллических пластин заземления

Второй вид изделий считается устаревшей модификацией, но до сих пор встречается на практике. Особенно много розеток устаревшего образца эксплуатируется в зданиях старой постройки.

Вариант конструкции без конкретной принадлежности к странам. Для современной электрики считается устаревшей моделью, которая не рекомендуется к установке по причине повышенной опасности из-за отсутствия контактора заземления

Оба вида изделий делаются для внутренней или внешней установки. Согласно новым рекомендациям ПЭБ, модификации розеток под внутреннюю инсталляцию должны иметь в составе конструкции биметаллические пластины с контактором заземления.

Для электрических розеток под внешнюю установку рекомендации те же, но в отдельных случаях их использования допускается двухпроводный интерфейс.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

  • сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
  • угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
  • гаечные глючи для болтов с гайками М12 или М14;
  • штыковая и подборная лопаты для рытья и закапывания траншей;
  • кувалда для вбивания электродов в землю;
  • перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

  1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
  2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
  3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
  4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

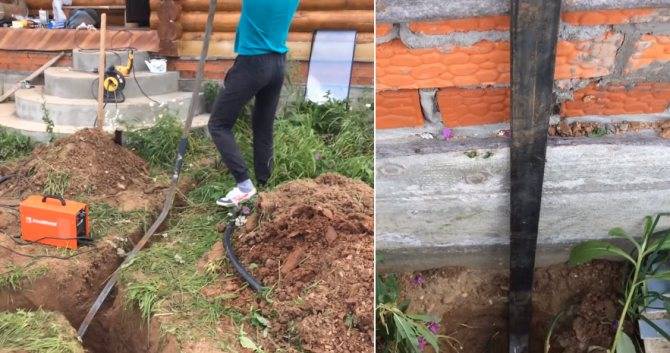

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Заземление отдельных бытовых приборов и оборудования

Часто бывает, что владельцы частных домов (особенно дачных), не видят смысла монтировать полноценное заземление. Оправдывать или осуждать мы никого не можем, а значит рассмотреть этот вариант так же стоит. Разберемся, как заземлить водонагреватель в частном доме, не монтируя при этом всей системы защиты.


Знак заземления ГОСТ-21130

Сделать это довольно просто, используя естественный заземлитель. От  него нужно проложить кабель непосредственно к прибору или к розетке, от которой устройство питается. Часто, таким образом, производится заземление газового котла в частном доме, но можно так защитить и любой другой бытовой прибор.

Встречаются «электромонтеры», которые на вопрос, как заземлить розетку в частном доме, советуют бросить перемычку от нулевого контакта на заземляющий. Прислушиваться к подобным советам явно не стоит – это чревато проблемами. О подобных ошибках мы обязательно сегодня поговорим. А сейчас стоит подробнее остановиться на том, как проверить готовый контур заземления, соответствует ли он необходимым требованиям.


Швы соединения на шинах должны быть качественно проварены

Первые признаки отсутствия заземления

К числу наиболее значимых признаков, по которым в домах проверяется наличие или отсутствие заземления, принято относить:

  • Хорошо ощутимое воздействие тока при прикосновении к металлическим частям бытовой техники: стирального автомата или водонагревателя (этот эффект надо отличать от статического разряда, ощутимого как легкое пощипывание).
  • Частый выход из строя приборов, подключаемых к домашней сети.
  • Наличие в электропроводке только двух жил.
  • Отсутствие на розетке третьего контакта (на рисунке ниже он изображен как поперечная планка с подсоединенным к ней проводом в желто-зеленой изоляции).

Последние два признака определяются визуально сразу же после знакомства хозяина с жильем, тогда как первые могут быть выявлены лишь после того, как он немного обживется в квартире.

Это объясняется тем, что все строящиеся объекты согласно действующему законодательству обязательно оснащаются трехжильной проводкой.

В ее составе имеется жила в изоляции желто-зеленой расцветки, подсоединяемая к PE проводу питающей электросети и являющаяся надежным заземлением, оформленным на стороне подстанции. В многоквартирных домах старой застройки на распределительный подъездный щиток подводятся только два провода (фаза и нуль). Понятно, что заземление в них отсутствует (если только жильцы не договорились и не пробросили отдельный провод до «местного» контура, обустроенного на улице рядом с подъездом).

При желании узнать есть ли заземление на данном объекте, важно учесть еще один показательный момент. Он состоит в проверке, не поставлена ли между клеммой «земля» и нулевой жилой отдельная перемычка

Указанный прием лишь создает видимость заземления, не гарантируя никакой защиты от удара током ни в многоквартирных, ни в частных жилых строениях.

Методика проверки заземления

Если индикатор светится при подключении к заземляющему контакту, значит или неправильно выполнено зануление (подключен фазный проводник) или перепутаны провода на распределительном щитке. Для того, чтобы проверить, подключена ли клемма заземления или она свободна, нужно оставить индикатор в гнезде с фазным проводом и отрезком изолированного провода соединить клемму на колпачке индикатора поочередно к оставшимся контактам розетки.

Совет 1. Прикосновение к клеммам с нулевым или заземляющим проводом вызовет свечение индикатора. На не подключенной клемме индикатор светиться не будет.

Для того, чтобы проверить наличие заземления в розетке, один из щупов лампы вставляют в любое из гнезд розетки, а другим касаются по очереди второго гнезда и заземляющего контакта. Если лампа горит в обоих случаях, то щуп, который воткнут в гнездо находится под фазным напряжением, а заземляющая клемма подключена к нулевому или заземляющему проводнику.

Таким же образом производится проверка тестером. Когда один из щупов прибора подключен к фазе, а второй к нулевой или заземляющей клемме, то показания должны соответствовать нормальному сетевому напряжения. Если при проверке напряжения между фазой и землей показания прибора отличаются от напряжения между фазой и нулем, то можно сделать вывод о том, что заземление выполнено правильно, без зануления.

Правильное подключение проводов питающей сети к розетке. Средний провод – заземление.

Отсутствие свечения лампы или показаний вольтметра при подключении одного из щупов к фазе, а другого к заземлению свидетельствует о том, что заземление отсутствует. Такие же результаты можно получить и в том случае, когда на вводном шиите перепутаны провода фазы и нуля. Поэтому использование индикаторной отвертки при проверке правильности подключения заземления является обязательным условием.

К сожалению, проверка заземления приборами не дает полной гарантии правильности подключения. В любом случае нужно вскрывать розетку и визуально смотреть на подключение проводников. Делается это только при отключенном питании. Для этого на вводном щите выключают автоматические выключатели или откручивают «пробки». После этого нужно убедиться в отсутствии напряжения индикатором, настольной лампой или прибором.

Совет 2. После вскрытия корпуса розетки весьма не лишним будет проверка затяжки креплений проводов, поскольку переходное сопротивление в местах контакта может существенно повлиять на правильность измерений.

Не буду вдаваться в заумные формулировки учебников или спец. литературы, попробую объяснить для чего необходимо заземление частного дома простым доступным языком.

Если простыми словами, заземление частного дома – это соединение проводом корпуса оборудования и заземляющего контура. Заземление частного дома – это обычная меллоконструкция, смонтированная по заданным размерам, из определенных материалов и “спрятанная” в землю.

Заземление частного дома (металлоконструкция) при помощи медного провода, сечением не менее 10 кв.мм. или стальной пластины,

соединяется с электрощитом, в котором заземляющий провод через клеммник, соединяется с заземляющими жилами кабелей, проложенных в дому или квартире к розеткам, светильникам и прочим электроприемникам.

Розетки, которые обязательно должны быть трехконтактными (фаза-ноль-земля), через специальный третий “заземляющий” контакт, соединяются вилкой с нашими бытовыми электроприборами.

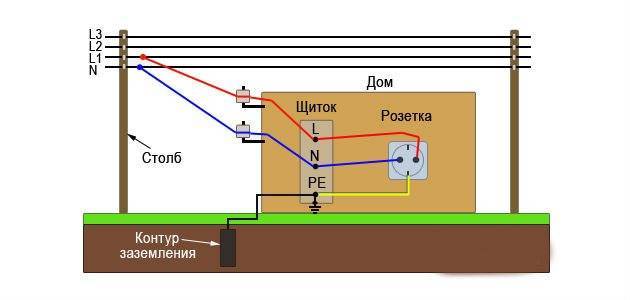

То есть, получается следующий «маршрут» заземляющего проводника PE: электроприбор – вилка – розетка – клеммник в электрощите – заземляющий провод(шина) – контур заземления – земля.

Заземление частного дома делается, в первую очередь, для электробезопасности людей. Наверняка, многим знакома такая ситуация, когда прикоснувшись к старому холодильнику или стиральной машинке, несильно, но порой весьма ощутимо бьет током. Такое случается в старом жилом фонде, где заземление частного дома отсутствует, т.е. к розеткам подходит только два провода: фаза и ноль, без третьего защитного провода РЕ. Бьет током из-за плохой изоляции холодильника или стиральной машинки (повреждена изоляция электрического провода, двигателя, компрессора и т.д.), и на их корпусе появляется напряжение (потенциал). И когда вы касаетесь корпуса холодильника или стиральной машинки, например рукой, особенно, если она влажная, вы как раз и «заземляете» холодильник или стиральную машинку, и тогда небольшой ток «пробегает» через вас в «землю».

Если же в вашей электросети дома, коттеджа или квартиры, есть третий защитный провод РЕ, то при нарушении изоляции холодильника или машинки, ток будет «убегать» через него к контуру заземления. И когда вы дотронетесь корпуса электрооборудования, которое заземлено, но с плохой изоляцией, то вы ничего не почувствуете, потому что ток всегда «бежит» по пути наименьшего сопротивления. В нашем случае, сопротивление человека (примерно 1000 Ом) будет намного больше, чем сопротивление самого защитного провода + сопротивление контура заземления, которое будет составлять примерно несколько десятков Ом.

Заземление частного дома необходимо и для защиты наших бытовых электроприборов. Человек часто является «носителем» статического заряда, который зависит от множества факторов, начиная от одежды до уровня влажности помещения, ток при этом очень маленький, но напряжение достигает нескольких тысяч вольт, способных повредить нежную электронику в электроприборах.

Но заземление частного дома не позволит этому случиться и «отведет» статическое электричество в землю. Также заземление частного дома не позволяет накапливаться статическому заряду до значительных величин уже на самих корпусах электроприборов, в этом случае, заряд постоянно «стекает» в землю.

Это простое и, надеюсь, понятное объяснение для чего необходимо заземление частного дома, коттеджа или квартиры. Электрический заряд, будь то повреждение изоляции электроприбора, или же накопленный статически, при заземлении постоянно «уходит» в землю, т.к. корпус электрооборудования и контур заземления частного дома, образно говоря, являются одним целым.

Как самому правильно смонтировать заземление частного дома, можно прочитать в отдельной статье “Монтаж контура заземления“.

Спасибо за внимание

Особенности проверки в квартире и частном доме

Технология работ по тестированию заземления для дома и квартиры имеет несколько различий.

Тестирование в квартире

Заземлять необходимо все предметы из металла – радиаторы, ванну, бытовую технику. Также стоит защитить розетки и уточнить, входит ли третий контакт в схему. Существует несколько приемов.

Отвертка + тестер + изолированный провод

Проверка напряжения в розетке

Используется провод с щупами на двух концах. Работают так:

  1. Проверяют напряжение в розетке при помощи тестера, настольной лампы, зарядки для смартфона. Вилку в розетку вставляют очень аккуратно.
  2. Рабочую розетку выключают через УЗО щитка, переключая автомат.

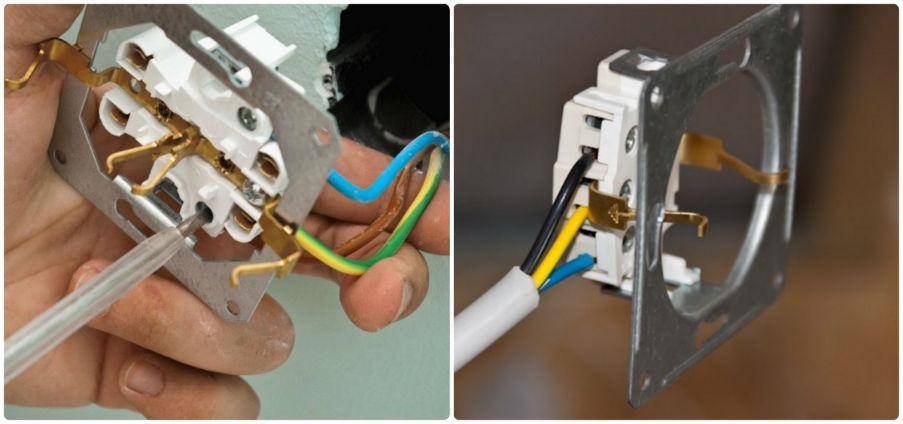

  3. С розетки снимают крышку и осматривают подключение контакта заземления. Он соединяется с отдельным кабелем или зануляется с клеммами.
  4. Проводят сборку розетки и включение УЗО.
  5. При наличии заземления делают проверку тестером или индикаторной отверткой. Контакт не должен накидываться на фазу.
  6. Проверяют заземление провода – находят фазу, убирают с нее палец и помещают на сенсор щуп. Он не должен гореть.

Об исправности «земли» свидетельствует загорание или повышенная яркость индикатора.

Тщательная проверка длинным проводом

Индикаторная отвертка

Понадобятся индикаторная отвертка, тестер и длинный щуп. Алгоритм работ следующий:

  1. Открывают электрощит, индикаторной отверткой осматривают желто-зеленый провод на предмет отсутствия напряжения заземляющего контура.
  2. Находят «ноль» (синий провод) и присоединяют к нему щуп проводника. Другим щупом касаются желто-зеленого провода. По срабатыванию автомата можно судить об исправности провода.
  3. Возвращают рукоятку УЗО на взвод. Один конец провода остается на нуле, другим касаются всех розеток и металлических изделий в помещении. При исправном контуре автомат срабатывает.
  4. Проверяется ванная. На 50 см от пола расположен бокс СУП с металлической шиной и проводами. Здесь не должно быть напряжения.

Проверка в частном доме

Методика замеров для частного дома имеет существенные отличия от работ в квартире.

Тестирование исправности почвы и металлосвязей

Особое внимание уделяют частям конструкции заземления, имеющим контакт с грунтом и подвергающихся коррозийному воздействию

Мероприятия подразумевают визуальный осмотр и применение специальных приборов:

  1. Для зрительного осмотра требуется ударить по контактам молотком с изолированной рукояткой. Проводник должен дребезжать.
  2. Проверка сопротивления металлических узлов омметром или мультиметром. Допустимый предел результата – 0,05 Ом.
  3. Вывод заземления на другом участке при различии измерений с нормативными.

Проверка без тестера и вольтметра

Используя лампочку и патрон с двумя проводами, можно определить наличие заземления на даче:

  1. Зачистить концы провода от изоляции и вставить в розетку – лампочка загорится.
  2. Правильно измерить щупом заземление: достать один из проводов и прикоснуться к точке заземления. При отсутствии загорания лампы провод извлекают из другого отверстия.
  3. Если УЗО сработало – заземление качественное.
  4. Посмотреть на свечение лампы. При подключении фазы и земли оно ярче, чем при подсоединении фазы и нуля.

Используя индикаторы под евророзетки, можно обнаружить все недостатки подключения.

Отличия между традиционным и штыревым заземлением

Традиционный контур заземления, который обычно монтируют самостоятельно, представляет из себя весьма громоздкую и трудоемкую подземную конструкцию.

Забивается несколько вертикальных электродов (уголок, труба, прут), между ними прокапывается траншея, и все они соединяются между собой горизонтальными связями (шиной или прутком).

Расстояние между вертикальными электродами должно быть не меньше их длины. Чем же плох такой способ?

Во-первых, мало кому охота перекапывать свой участок метровыми траншеями, а если территория оказалась уже облагорожена, то вообще возникает тупиковая ситуация. Кроме того, все эти ржавые металлические уголки, трубы и шины, находясь в земле, через несколько лет эксплуатации (буквально за 5-7 лет) начинают усиленно разрушаться.

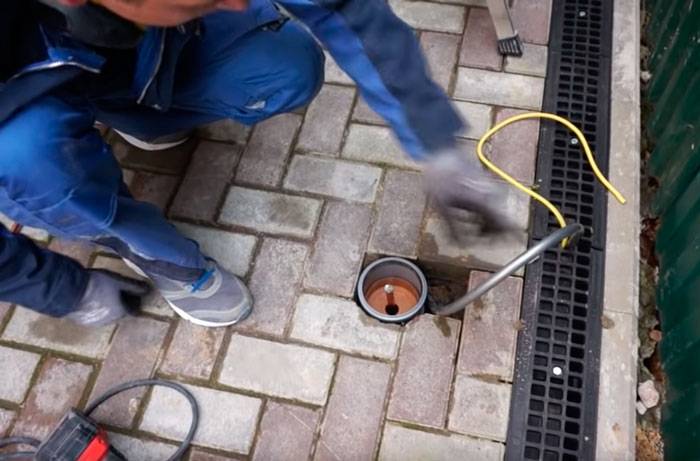

Поэтому на сегодняшний день большую популярность получила другая система заземления, а именно — модульно штыревая или глубинная. Наиболее известные фирмы производители в наших краях Galmar и ZandZ.

Как известно, сопротивление заземляющего устройства зависит от:

типа грунта

времени года

глубины залегания электродов

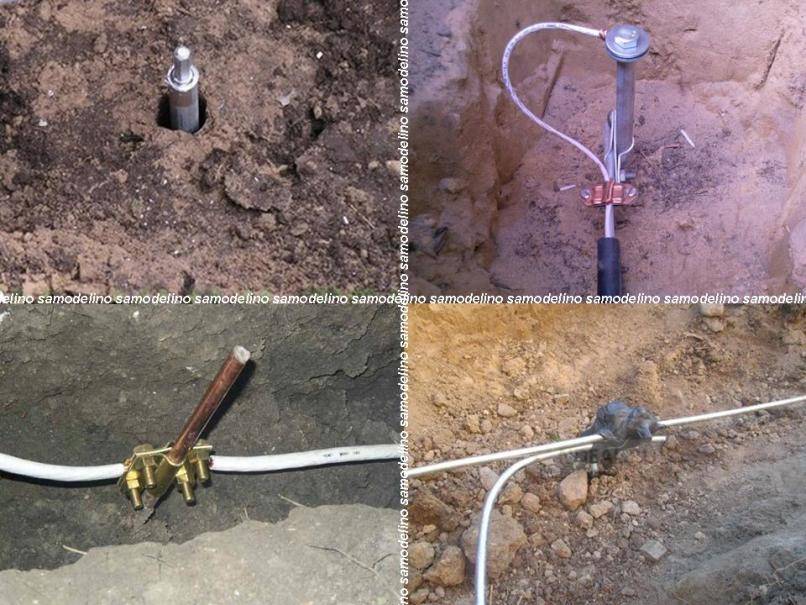

Таким образом, если один электрод путем постепенного наращивания, забить на максимально возможную глубину, то можно получить идеальные показатели сопротивления. На этом принципе и работает глубинное заземление.

Кроме того, оно:

намного долговечнее

на порядок проще в монтаже

и при этом стоит уже не так дорого (можно найти комплекты порядка 5000 рублей)

Плюс ко всему этому, весь монтаж обходится без сварочных работ.

Именно необходимость сварки многих останавливает от самостоятельного выполнения данной работы. Либо нет аппарата, либо нет необходимых навыков.

Вот и приходится нанимать сторонних электриков.

Все заземление занимает место на территории вашего дома, буквально несколько квадратных сантиметров.

А еще его без проблем можно сделать прямо в подвале здания.

В среднем выходит, что в частном доме без котла для достижения требуемых 30 Ом, придется забить электрод общей длиной на 6-9 метров. Для дома с газовым отоплением (R=10 Ом) – на 9-15 метров.

Это усредненные показатели. Более точные данные всегда индивидуальны и напрямую зависят от региона, где вы проживаете, качества и состава грунта.

Если ваш дом построен на песке, однозначно покупайте 15-ти метровый комплект. Даже без наличия газового котла.

Расстояние трассы заземлителя от стены также регламентируется. В отличие от вводного кабеля оно должно быть не менее 1 метра.

Для подземного кабельного ввода этот показатель – 0,6м. Почему так, подробно читайте об этих и других требованиях в отдельной статье.

Как правильно сделать заземление в частном доме

Перед тем, как правильно сделать заземление, следует ознакомиться с нормами и правилами монтажа. Значение имеет глубина закладки контура, материал, качество соединений. Лучше использовать медь, но ее стоимость высока. Поэтому часто применяется сталь.

Требования к контуру заземления частного дома следующие:

  • Вертикальные прутья не короче 16 мм;
  • Горизонтальные – от 10 мм;
  • Толщина стали не менее 4 мм;
  • диаметр стальной трубы – не менее 32 мм.

Все соединения выполняются при помощи сварки – болтовые стяжки не допускаются. Они быстро окисляются и уже через полгода толку от контура заземления не будет. Выполнен он может быть в виде треугольника рядом с жилищем или как квадрат по периметру здания.

Основные функциональные узлы системы заземления

Полноценная система заземления состоит из:

  1. Контура заземления.
  2. Полосового металла.
  3. Медных заземляющих проводников.

Рассмотрим более детально каждый из элементов и его функциональное предназначение.

Контур заземления

Контур заземления — это группа соединенных между собой проводников или электродов (в большинстве случаев нержавеющая или обычная сталь) которые располагаются вертикально в земле и располагаются вблизи защищаемого объекта.

В зависимости от характеристик защищаемого объекта, для устройства контура заземления применяют уголки 50х50х5 мм (заземление для газового котла в частном доме), либо круглую сталь (ᴓ16–18) которые вбивают в землю на глубину 3 м. После чего данные электроды сваривают между собой с помощью полосы (4х40 мм) и выводят вышеуказанную полосу к месту подключения общей системы заземления дома.

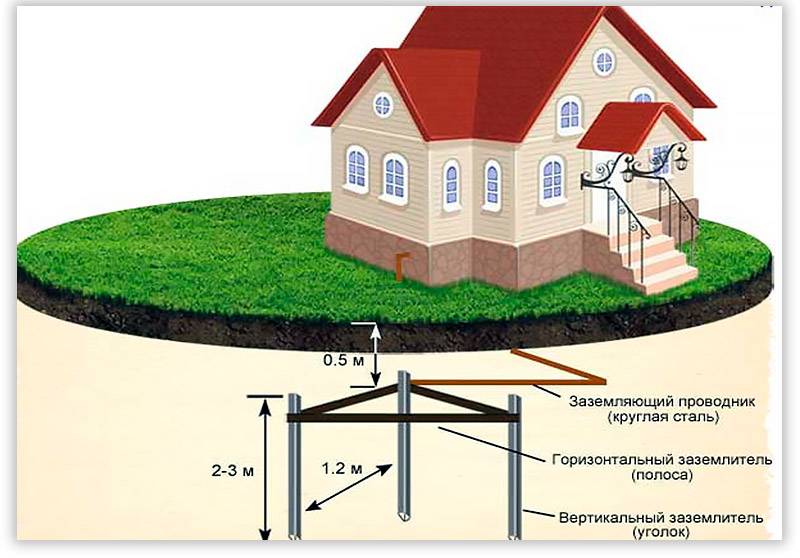

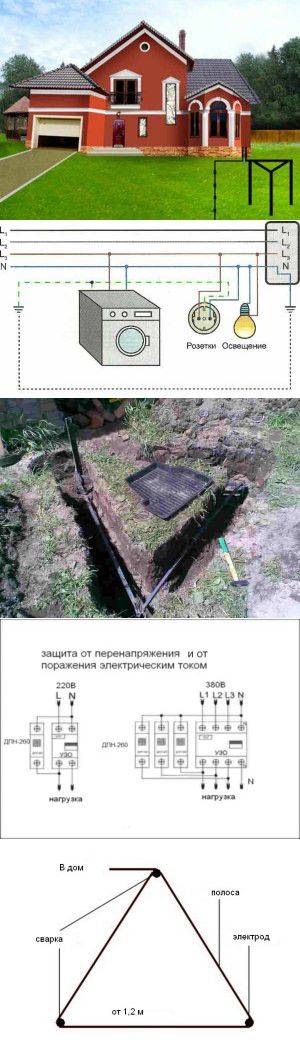

Схема контура заземления для частного дома или дачи

На сегодняшний день существует 2 основных типа контура заземления:

  1. Замкнутый в виде равностороннего треугольника.
  2. Линейный.

Поскольку линейный контур заземления имеет существенный недостаток — при сильной коррозии соединителя между электродами часть контура будет попросту не способна отводить потенциал от электрооборудования и тем самым основное функциональное предназначение контура не будет выполнятся. По этой причине монтаж данного контура не будет рассмотрен в данной статье.

Конструктивно контур заземления своими руками выполняется в виде равностороннего треугольника с длинной стороны 3 м. Оптимальное расстояние от контура заземления до фундамента составляет 1 м.

Как было сказано ранее, вершинами данного треугольника служит либо уголок 50х50х5, либо круглая арматура с сечением 16–18 мм (далее «электроды»). Электроды перед забиванием в землю с помощью кувалды либо какого-либо другого инструмента, предварительно необходимо заострить, поскольку в противном случае Вы не сможете забить его на глубину в 3 м.

После забивания на необходимую глубину электродов, по контуру полученного треугольника необходимо снять слой грунта в 30–50 см. Это необходимо для того, чтоб в дальнейшем упростить сваривание электродов между собой. Сваривание заземлителей между собой выполняется с помощью обычной полосы 40х4 мм.

После сваривание электродов, на фундамент здания в одном или нескольких местах выводится полоса 40х4 с приваренным болтом М12 или М14 с гайками и шайбами к которой затем производится подключение заземляющего проводника (в большинстве случаев желто-зеленого цвета) который является одной жилой вводного кабеля ВВГнг (ПВСнг) 3х6, ВВГнг (ПВСнг) 3х10.

Если же в доме предусмотрена 3-х фазная система запитки, то вводной кабель может быть (ПВСнг) 5х6, ВВГнг (ПВСнг) 5х10, в котором 3 жили — это фазы «А», «B», «С», нулевая жила синего цвета «N» и заземляющий проводник «G» желто-зеленого цвета.

Хитрости при монтаже контура заземления

При вводе объекта в эксплуатацию, очень часто возникают случаи, когда при проверке полученного контура заземления специализированной электротехнической лабораторией значение сопротивления выше 4 Ом. Это может быть вызвано высоким сопротивлением грунта или несоблюдением требований запроектированного заземления.

В таком случае можно развести в ведре воды 2–3 пачки соли и залить полученный раствор в места залегания электродов. Благодаря такой простой манипуляции можно уменьшить значение сопротивления контура заземления до 1–3 Ом.

После ознакомления с теорией рассмотрим практический ответ на вопрос: «как сделать заземление в частном доме своими руками»?

Методы определения наличия заземления

Известны профессиональные методики проверки устройств заземления, входящих в состав контура, охватывающего весь защищаемый объект. Однако стоимость аппаратуры, используемой при реализации этих способов, для рядового пользователя будет не подъемна. В связи с этим применяются более простые методики определения наличия местного контура или заземляющей PE жилы в конкретном доме или квартире.

Проверка мультиметром

Тестовая проверка заземления посредством мультиметра может быть проведена при соблюдении следующих условий:

  1. Перед тем как проверяется заземление в загородном доме или квартире в распределительном щитке обязательно отключается вводной автомат.
  2. Затем потребуется выбрать одну из расположенных в комнате розеток и полностью разобрать ее.
  3. После этого необходимо визуально определить, подсоединен или нет к заземляющей клемме провод соответствующей расцветки.

При его наличии следует убедиться, что шина заземления подключена к защитному контуру и что оно действительно эффективно. Для этого вооружившись тестером, необходимо проделать следующие операции:

  1. Подать питание в цепь, включив «вырубленный» ранее вводный автомат на электрическом щитке.
  2. Выставить центральный переключатель прибора на нужный предел измерения напряжения (до 750 Вольт).
  3. Измерить этот показатель между фазным и нулевым проводами и зафиксировать его.
  4. Провести аналогичные измерения, но уже между фазой и предполагаемой «землей».

В том случае если в последней операции на табло мультиметра появится показание, лишь на немного отличающееся от первого результата – это означает, что заземление в розетке действительно есть и что оно работоспособно.

Но возможен и другой вариант, когда показания во втором случае вообще не появляются. При таком исходе измерений контура заземления мультиметром можно смело утверждать, что он отсутствует или по какой-либо причине не работает как положено.

Проверка с помощью контрольной лампы

В том случае когда в хозяйстве не оказалось мультиметра – проверить заземление удается посредством контрольной лампочки, собранной из оказавшихся под рукой деталей. Сделать самостоятельно это приспособление совсем несложно; для этого достаточно найти патрон от старого светильника или люстры 1, два провода 2 и надежно изолированные с одной стороны контактные разъемы 3.

После сборки такого несложного прибора для проверки заземления можно проделать все уже описанные ранее операции с помощью цифрового мультиметра.

Это необходимо сделать по той причине, что некоторые недобросовестные электрики не обращают внимания на цвет изоляции и в спешке подсоединяют синий провод к фазе, а красный или коричневый – к нулю. Посредством индикаторной отвертки можно точно установить, на каком контакте действует фаза. При касании ее концом фазного провода неоновый индикатор загорается (если одновременно большой палец расположить на контактном пятачке отвертки). Для нулевого провода та же операция не приводит к загоранию неонки.

После этого следует взять контрольную лампу и одним концом провода коснуться выявленной фазной клеммы, а вторым соответственно – нуля. При наличии напряжения в сети исправная лампочка в любом случае загорится. Затем первый из концов следует оставить на месте, а вторым прикоснуться к контактному усику заземления.

При загорании лампочки можно сделать вывод, что контур работает. Эффект тусклого свечения нити накала говорит о плохом качестве заземления или его полном отсутствии.

Обратите внимание: В том случае, если в питающую линию наряду с автоматом включено УЗО – при проверке оно может сработать и отключить цепь. Это также свидетельствует о хорошем состоянии заземляющего контура (косвенно)

Это также свидетельствует о хорошем состоянии заземляющего контура (косвенно).

Какие бывают розетки?

Розетка – это деталь электросети, которая имеет простую форму. Она представляет собой плато в виде окружности или прямоугольника. При этом изготавливают розетки только из безопасных материалов, которые не проводят ток (пластмасс, керамика, фарфор и подобные).

Задняя часть плато ровная, на передней же имеются специальные выступы под контакты, обычно они изготавливаются из цветных металлов. Фиксируются контакты плотно с помощью специальных заклепок, а для соединения с электропроводкой на них имеются винтовые крепления. Производителями выпускаются розетки с уже имеющимися шинами заземления и без них.

Сверху конструкция закрывается крышкой, где имеются проемы под вилку

Таблица №1. Различные варианты бытовых розеток.

Вид, иллюстрацияОписание

Евро-розетка

Такая конструкция розетки соответствует всем стандартам безопасности, которые установлены Европой. Здесь присутствуют специальные биметаллические платины заземления.

Устаревший вариант

Этот вариант розетки не принадлежит к какому-либо конкретному производителю и не имеют евро-протокола. К тому же, такие аксессуары не рекомендуют устанавливать с точки зрения безопасности из-за отсутствия пластин заземления.

Для чего проверяется заземление

Проверка состояния заземления является важным мероприятием, направленным на защиту людей от действия электрического тока. Для решения задачи, как проверить заземление в частном доме используется специальное оборудование. Полученные результаты дают возможность установить, в каком состоянии находится заземление, соответствует ли установленным нормам и способно ли выполнять свои функции. Обычно такие измерения проводятся квалифицированными специалистами из организации, обслуживающей домашнюю сеть.

Периодические проверки заземления должны обязательно проводиться, несмотря на то что вся электрика в доме монтировалась профессиональными электротехниками. Нередки случаи, когда неправильное соединение контура вызывает его преждевременный износ. В связи с этим рекомендуется в установленные сроки делать измерение и проверять, в каком состоянии находится грунт и размещенные в нем электроды, а также заземляющие проводники, шины и элементы металлосвязей.

Данная процедура, определяющая, есть ли заземление, проводится в жилых домах не реже 1 раза в 3 года, а на объектах промышленного производства – ежегодно.

В процессе замеров тестером определяется сопротивление контура, значение которого должно соответствовать установленным нормам. Если показатели получились выше нормативных, их можно снизить. Для этого нужно просто увеличить площадь взаимодействия путем добавления электродов или поднимается величина общей проводимости грунта, с помощью увеличения концентрации солей, содержащихся в почве.

Следует учитывать, что устройство обычного заземления может лишь понизить напряжение, поступающее на корпус оборудования. Сделать защиту более надежной поможет устройство защитного отключения – УЗО, устанавливаемое в одной связке с заземлением. Любые защитные средства проектируются и выбираются индивидуально, в соответствии с условиями эксплуатации. Выбор осуществляется с учетом влажности, структуры грунта и других факторов.

Необходимо помнить и о том, что многие виды современных электрических устройств оборудованы встроенным УЗО, срабатывающим лишь при включении в розетку, имеющую заземление. Поэтому их нормальная работа полностью зависит от правильного подключения защиты и дальнейших проверок ее работоспособности.

Делаем контур заземления в частном доме своими руками: пошаговый алгоритм

Начинать строить заземляющий контур следует минимум на расстоянии 15 м от дома. Все действия выполняем по предложенному ниже алгоритму. Напоминаем, что работа проделывается из подручного материала.

Фото Описание

Приготовив весь инвентарь и определившись с местом обустройства заземления, начинаем копать траншею треугольной формы глубиной 0,5 м.

В углах фигуры пробуриваем отверстия для установки заземляющих кольев.

Обрезаем угольники болгаркой так, чтобы наконечник образовал угол в 30°, как на фото.

Поочерёдно ставим получившиеся копья в высверленное отверстие по углам будущего контура.

Забиваем уголки в грунт до тех, пока концы над поверхностью не будут равны 8−10 см.

После того как забили колья на нужную глубину, немного подсыпаем их глиной и трамбуем. Это выполняется с той целью, чтобы проводимость тока увеличивалась, и он скорее рассеивался в толще грунта.

Соединения вертикальных заземлителей между собой будем проводить плоским металлопрофилем толщиной 2,5 мм.

Приступаем к привариванию профиля к каждому вбитому колу. Для этого вы должны потратить три полосы длиной 1,2−1,5 м

Обратите внимание, что фиксируем его ребром. Приступаем к окрашиванию стыков контура водоотталкивающей краской

Благодаря этому система прослужит намного дольше

Приступаем к окрашиванию стыков контура водоотталкивающей краской. Благодаря этому система прослужит намного дольше.

Копаем траншею от контура до дома глубиной не менее 0,5 м.

На один из кольев, который находится ближе к траншее, сверху навариваем металлические полосы, которые впоследствии приложатся в траншее.

Выводим заземляющий провод над фундаментом дома, его потом подключаем к контуру.

Обратите внимание, как должна быть проложена полоса и насколько выходить из земли. Высверливаем отверстия в полосе при помощи дрели

Высверливаем отверстия в полосе при помощи дрели.

Фиксируем контур к стене дома при помощи саморезов.

Лишнюю верхнюю часть профильной полосы отрезаем болгаркой.

Делаем два дополнительных отверстия на профиле чуть ниже конца, как на фото, сзади подставляем деревянный брусок, чтобы не повредить отделку дома.

После чего прикручиваем выходящий из дома провод заземления последовательно двумя клеммами.

В доме непосредственно к фазе в щитке и проводу заземления подключаем амперметр

Напряжение должно показать в пределе 220−250 Вольт.

Провод заземления обязательно подключается к системе УЗО в доме, куда приходит вся электрическая сеть от имеющихся розеток, предусмотренных для эксплуатации электроприборов.

СОВЕТ!

Старайтесь не заниматься подключением кабелей к организованному контуру, если вы не имеете представления о работе электрической сети. Есть риск что-то неправильно подключить.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
