Виды батарей отопления
Водяные обогревательные приборы делятся на разновидности по материалу изготовления:
- стальные;
- алюминиевые;
- чугунные;
- биметаллические.
Стальные радиаторы выпускаются в виде плоских панелей и отдельных секций, соединяемых резьбовыми ниппелями. Батареи из чугуна, силумина, биметалла – секционные. Последний тип приборов тоже изготавливается из сплава, но внутрь вставлен каркас из железных труб, выдерживающий большое давление и защищающий алюминиевые стенки от коррозии.
Как выбираются отопительные радиаторы:
- Тип батарей для частного дома подбирайте на свое усмотрение, подойдут любые – чугунные, железные, алюминиевые. Ориентируйтесь на собственный бюджет, внешний вид, качество изделий.
- В квартиру высотного дома с центральным отоплением не берите стальные панельные радиаторы и чугунные «гармошки» старого образца МС-140. Они рассчитаны на рабочее давление 9—10 Бар, а в тепловой сети бывает и 12.
- При скрытой прокладке трубопроводов под полами применяйте батареи с нижним подключением.
- Количество секций или размер панельного радиатора принимайте по показателям теплоотдачи, пользуясь упрощенной методикой.

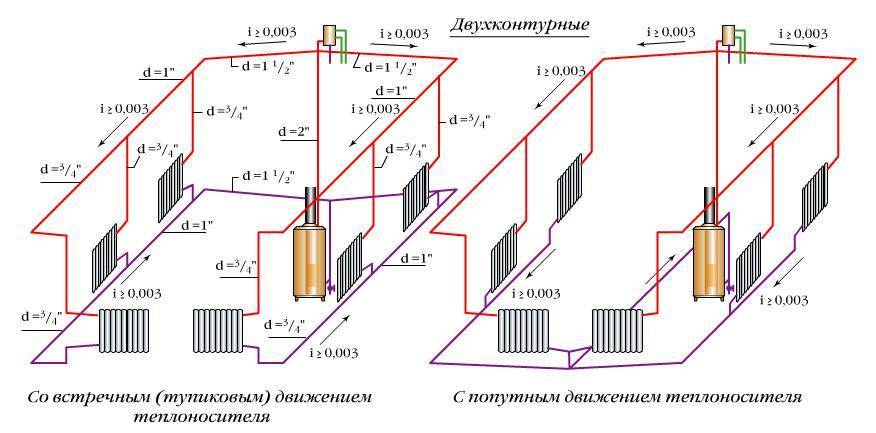

Виды систем отопления с гравитационной циркуляцией
Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.
Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.
Закрытая система с самотечной циркуляцией
В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

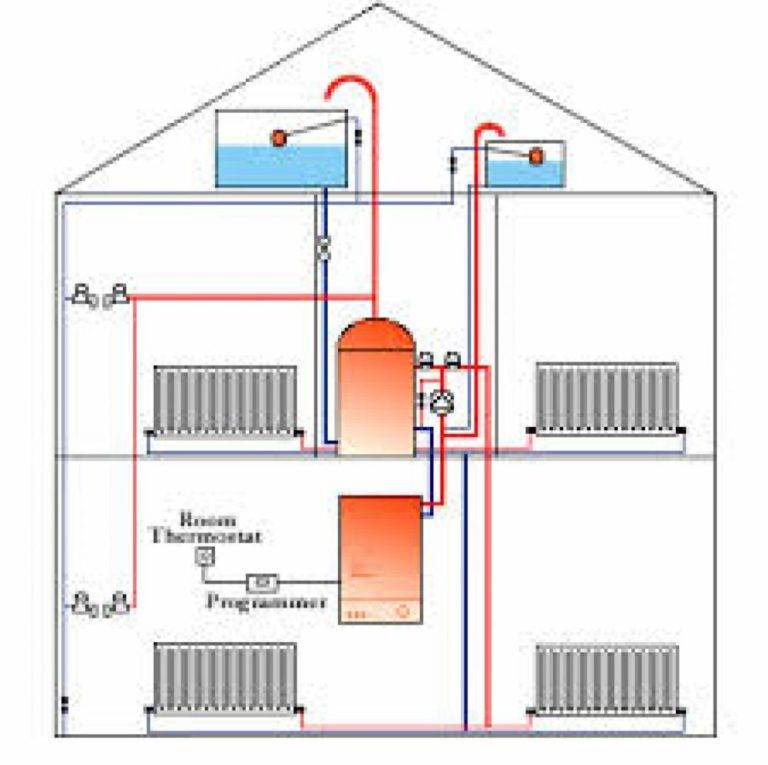

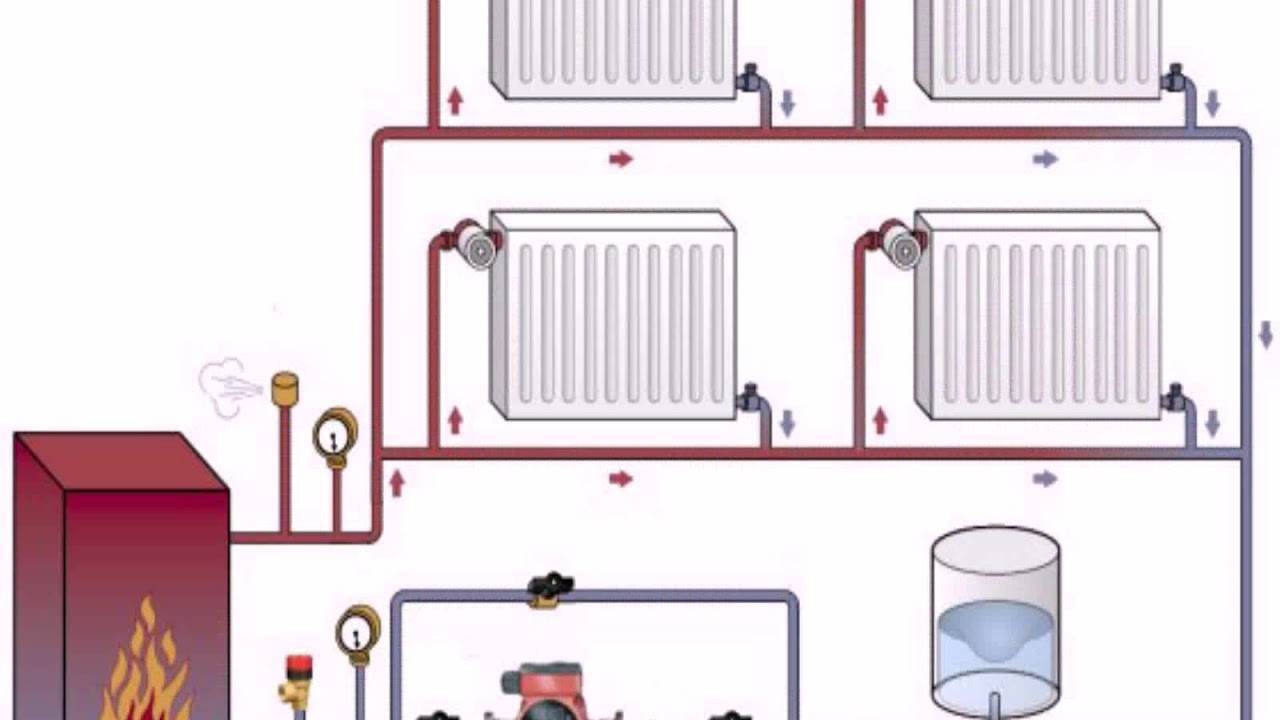

Открытая система с самотечной циркуляцией
Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.
Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.
Однотрубная система с самоциркуляцией
Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.
Преимуществ у данного решения несколько:
- Отсутствует парный трубопровод под потолком и над уровнем пола.
- Экономятся средства на монтаж системы.
Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).
Виды котлов
Различают разные типы:
- по способу установки;
- по мощности;
- по количеству контуров.
По способу установки существуют настенные и напольные котлы. Котлы небольшой мощности с одним контуром и минимальным набором дополнительного оборудования часто размещаются на стене в кухне. Более мощные котлы требуют отдельного помещения (котельной), дополняются различным оборудованием.
Фото 1. Настенный одноконтурный газовый котел, установленный в небольшом полуподвальном помещении на кафельной плитке.
Мощность
Каждый котёл имеет определённую мощность. При использовании в основном для отопления применяют базовую формулу расчёта: 1 кВт мощности на 10 кв. м. хорошо утеплённого дома. Для коттеджа площадью 200 кв. м. требуется мощность котла 10 кВт. Дополнительно рекомендуют прибавить около 15% для пиковых нагрузок. Запланированное горячее водоснабжение посредством того же котла потребует дополнительной мощности.
Эксперт-проектировщик рассчитает необходимые параметры оборудования, учитывая материал стен, количество этажей и окон, климатические характеристики территории и другие аспекты.
Количество контуров
Существуют:
- одноконтурные;
- двухконтурные котлы.
Одноконтурные зачастую дороже и мощнее, но без дополнительного оборудования предназначены только для отопления. При желании иметь горячее водоснабжение докупают бойлер. Одноконтурный котёл достаточной мощности справится с отоплением большого дома и подогревом значительного объёма воды.
Фото 2. Одноконтурный газовый отопительный котел, установленный на стене. Подходит для большого частного дома.
Двухконтурные котлы бывают меньшими по мощности, более дешёвыми и универсальными: один их контур работает над отоплением дома, второй — для нагрева воды.
В них встроен теплообменник, а подогрев воды происходит либо с помощью включённого в котёл бойлера, либо проточным образом. 15–20 литров в минуту — максимальный объем нагрева для подобных котлов. Они более уместны для небольших домов, где проживает мало человек.
Справка! Модели таких котлов летом можно использовать только для нагрева воды с отключением отопительного контура.
Процесс установки газового отопления
Приятно в доме все сделать своими руками, но при подключении и установки газового котла лучше обратиться к специалистам; на каждой инструкция к котлам «Атон», «Siberia», «Конорд», «Ariston» указывается именно это предостережение. Газ – вещь опасная: для работы с ним необходимы специальные знания и опыт.
Подготовка к начинается с проверки его качества, наличия в составе комплектующих деталей. Затем
При монтаже системы отопления любая небрежность может стать причиной взрыва оборудования.
промывают трубы котла. Осматривают стену под котел; она должна быть прочной. К ней крепят прокладку из негорючего материала. Котел от прокладки находится на расстоянии 5 см; обязательно наличие вентиляции или дымохода.
Имея разрешение на , необходимо приготовить нужные инструменты:
- саморезы большие диаметром 6 мм – 4 шт.;
- маркер;
- победитовое сверло;
- дрель;
- пластмассовые дюбели;
- уровень;
- парапет.
Приобретают нужные материалы:
- трехжильный провод;
- колено для дымохода;
- параллельный кронштейн;
- угловой сетчатый фильтр;
- шаровые краны;
- паронитовая прокладка;
- сигнализатор загазованности;
- газовый сертификат.
Трубы для подключения радиаторов и теплых полов
Домовладельцам без монтажного опыта посоветуем следующие варианты:
- Если хотите сэкономить на материалах, берите армированные полипропиленовые трубы (PP-R) с фитингами. Вдобавок купите недорогой китайский паяльник – на сборку 1 системы его точно хватит.
- Без специального инструмента можно смонтировать отопительную разводку из металлопластиковых труб на компрессионных фитингах, затягивающихся рожковыми гаечными ключами. Недостаток – приличная стоимость деталей.
- Лучшее решение – собирать систему из сшитого полиэтилена или металлопластика на прессовых фитингах. Специальные клещи придется взять напрокат.
Трубопроводы из полипропилена свариваются согласно технологии, главное, — четко выдержать время нагрева. Категорически не рекомендуется муровать стыки PP-R в полах и стенах — во избежание последствий протечки.
Слева на фото трубы из металлопластика, справа — сшитый полиэтилен
Сколько стоит автономное газовое отопление под ключ
Природный газ остается наиболее экономичным видом топлива для отопления частного дома. Газ может поставляться от газовой магистрали с использованием газгольдера или газовых баллонов. Подключение к газораспределительным сетям позволит значительно уменьшить объемы монтажных работ.
Перечень работ по монтажу системы отопления дома:
- Обследование дома. Специалист осматривает дом, делает обмеры отдельных помещений, консультирует домовладельца по техническим вопросам, рекомендует схему размещение оборудования и т.д.
- Проектирование отопления. На этапе проектирования определяются технические характеристики системы и оптимальный набор оборудования: тип котла и вспомогательного оборудования, его комплектация, мощность и место расположения каждого элемента. Сколько стоит проект отопления частного дома, определяется индивидуально, исходя из характеристик дома и выбора системы отопления.
- Приобретение котла и другого оборудования. С заказчиком согласовывается и закупается нужное оборудование.
- Монтаж отопления. Установка и обвязка газового котла, монтаж трубопроводов, подключение отопительных элементов. Проектные и монтажные работы под ключ выполняются строго согласно техническим нормам, что является обязательным условием
- Испытания и пуск отопления. Тестирование, устранение дефектов, пуск и регулировка системы, вывод в рабочий режим.
Расценки на устройство отопления будут зависеть от:
- стоимости выбранного оборудования и материалов;
- объема работ по монтажу;
- площади и формы дома, этажности и др. особенностей.
Несколько примеров с ценами под ключ для монтажа газового отопления (класс «эконом»). В прайс входит котел пр-ва Чехия, Словакия, Китай, радиаторы, трубы и работа:
- площадь дома 100 кв.м — от 260 тыс. рублей;
- площадь дома 200 кв.м — от 350 тыс. рублей;
- площадь дома 300 кв. м — от 500 тыс. рублей.
Практические рекомендации
Схемы устройства газового отопления должны быть продуманы до мелочей, поэтому проекты должны производиться профессионалами.

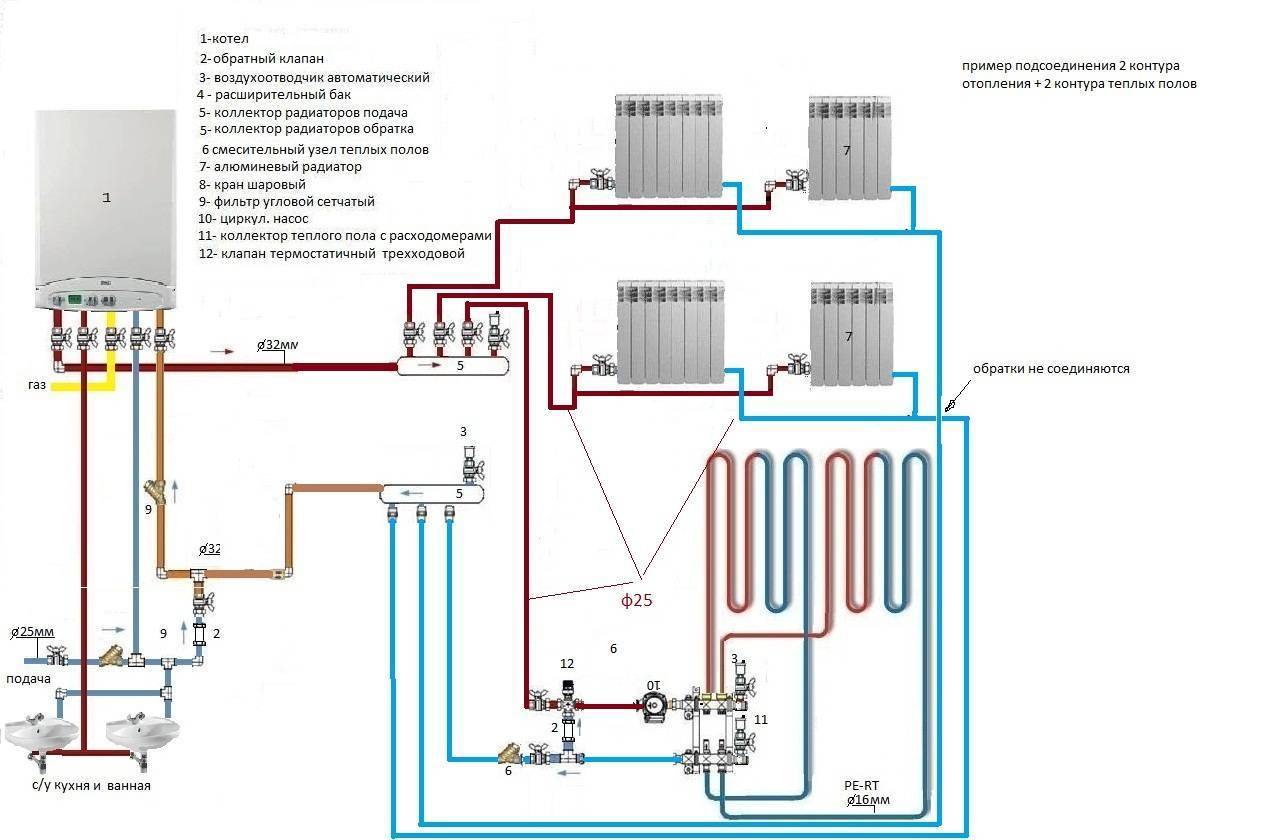

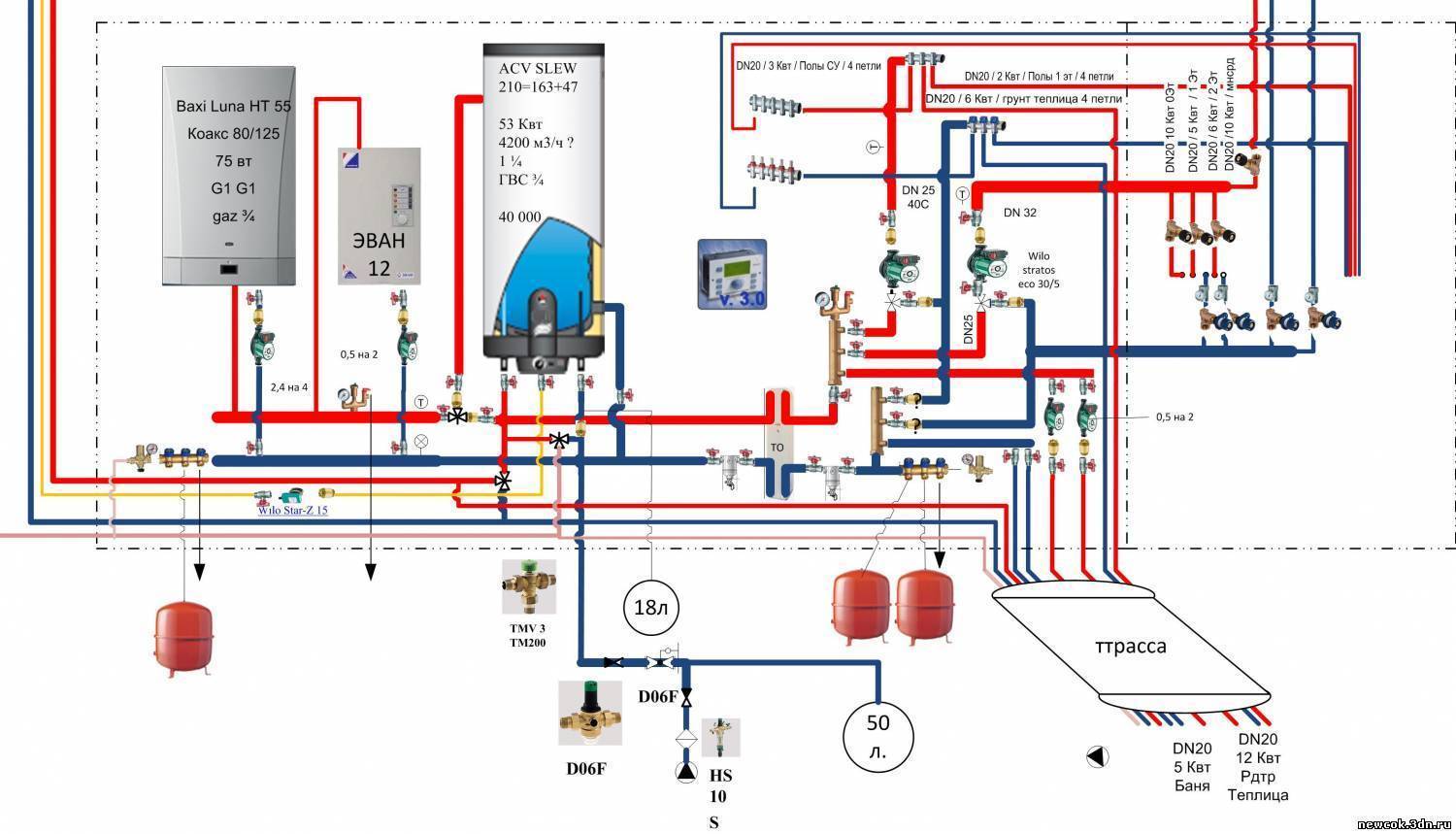

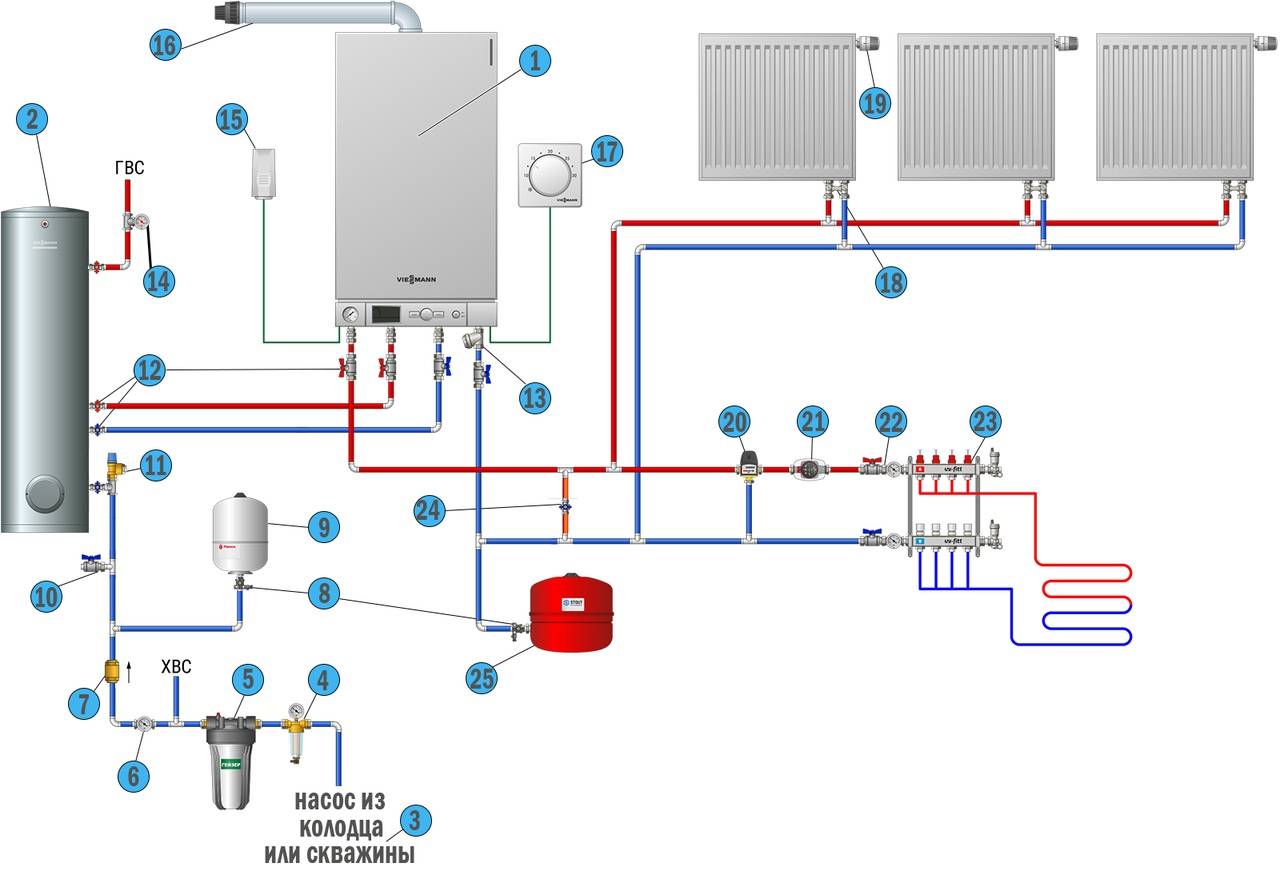

Один из примеров составления профессионального плана системы отопления
При выборе оборудования для газового отопления помните, что основной показатель – это площадь отапливаемого помещения. От нее зависит объем оборудования, количество радиаторов, метраж труб, фурнитура, клапаны и вентили, заглушки.
Эксперты рекомендуют ставить краны на каждой батарее. Благодаря этому можно будет управлять подачей горячей воды в отдельное помещение частного дома. Если вы применяете расширительный бак от 20 до 30 литров, то он должен быть установлен на высоте 3 метра над отопительным котлом.
Выбор и виды газовых котлов
Следует знать, что у котлов есть несколько классификаций. Каждый вид по своему имеет право на существование и будет хорошо обеспечивать отопление газом частного дома.
Одноконтурные и двухконтурные котлы
Одноконтурные котлы предназначены исключительно для обогрева и каких-либо других функций не выполняют. Приобретаются в том случае, если у вас нет необходимости нагрева горячей воды напрямую от газового котла.
Такие котлы работают напрямую на систему отопления. Так же могут использоваться для нагрева бойлера косвенного нагрева, который в свою очередь используется для обеспечения дома горячей водой
Двухконтурные газовые котлы идеально подходят как для обогрева помещений, так и для нагревания воды. Следует учесть, что двухконтурные котлы не всегда эффективны для нагрева воды. Обычно хватает только на одну активную точку. Если вы, допустим, пойдете в душ и кто-то решит помыть посуду, то принимать вы уже будете холодный душ. Следует учитывать это при покупке.
Настенные и напольные котлы
Настенные котлы безопасны и автоматизированы, но работают зачастую только на одном виде газа – природном. (Есть модели, в которых можно поменять горелку и они будут работать и на сжиженном газе). Их можно устанавливать на кухнях, так как он имеет меньший, по сравнению с напольным, размер.
Мощность настенных котлов зачастую ограничена 35-40 квт. Поэтому если вы хотите сделать газовое отопление в большом доме, то придется либо ставить два настенных котла в каскадном режиме работы, либо устанавливать напольный котел.
Напольные котлы пособны отапливать огромные помещения, так как имеют большую мощность. Они универсальны в плане потребления топлива: подойдёт природный, сжиженный, магистральный газ. Бывают энергозависимыми и независимыми. Зачастую используют чугунный теплообменник. За счет своего исполнения имеют КПД ниже, чем у настенного, но при этом более долгий срок службы.
Общие правила монтажа газового оборудования
- Газовое оборудование монтируется только в помещениях, которые подходят по площади (в соответствии с ТУ на прибор) и эффективности вентиляции.
- Если это частный дом, то мини-котельная должна иметь окно, габариты которого соответствую требованию – численное выражение площади ˃ 0,02 «кубатуры» комнаты, в которой размещается газовое оборудование (все требования к котельной описаны здесь).
- Оконная рама должна открываться и обеспечивать безопасность домочадцев при вероятном взрыве газа. Ударная волна должна быть направлена наружу. С этой целью остекление помещений с газовыми приборами делается «легким», одинарным, без установки в топочной (котельной) стеклопакетов или массивных рам с 2-мя стеклами.
- Баллоны и иное газовое оборудование, располагающееся вне частного дома, помещается в специальную клеть у стены. Доступ к ней должен быть свободным (для удобства контроля и проведения ТО).
- Все работы по монтажу и подключению газового оборудования проводятся специалистами ресурсоснабжающей или иной аттестованной на данный вид деятельности организации. Самостоятельная установка чревата не только проблемами с нормальным функционированием изделия, но и аннулированием гарантии производителя.
Требования по монтажу оборудования
Они подробно изложены в инструкции на каждый газовый прибор. Их соблюдение – гарантия не только безопасности, но и того, что в случае отказа техники пользователь сможет рассчитывать на бесплатную замену как отдельного узла (комплектующего), так и всей установки в указанный период. Поэтому ТУ на котел (плиту или иное газовое оборудование) – один из основополагающих документов по порядку монтажа.
Газовые котлы напольные
- Основа под оборудование – огнестойкая. Как вариант – специально монтируемый постамент (кирпичная кладка, бетонная площадка) на высоту до 20 см.
- Минимальные расстояния от конструкций: горючих – 50 см, негорючих – 100 см.
- Для удобства проведения осмотров, обслуживания и ремонта газового оборудования по его периметру должна быть свободная зона (в пределах 1 м с каждой из сторон).
- Площадь мини-котельной в частном доме – от 4 «квадратов» при потолке высотой не менее 2,5 м. При этом должно быть обеспечено минимальное свободное пространство в помещении объемом 8 м³.
- Ширина полотна двери – от 80 см и более.
- Приток воздуха – естественный, из расчета площади продушин 8 см2 на каждый кВт газового прибора.
- Система дымоудаления с выводом трубы наружу. Конфигурация канала, сечение элементов рассчитываются индивидуально для конкретного частного дома в зависимости от материала стен, розы ветров и ряда других факторов.
Для системы дымохода целесообразно привести общие правила монтажа газового оборудования:
- Минимально допустимое возвышение над крышей (коньком): плоской – 1,2 м, скатной – 0,5 м.
- В пределах потолочного перекрытия стыков труб быть не должно.
- По всей протяженности трассы дымоход не должен располагаться ближе 100 см относительно материалов категории «легковоспламеняющиеся».
Котлы настенные
С учетом того, что данное оборудование имеет ограничение по мощности, требования к его монтажу не такие многочисленные.
- Минимальное расстояние до других приборов, горючих материалов – 0,2 м.
- Отстояние от напольного покрытия – от 0,8 до 1,5 м (по нижнему краю газового прибора).
- Для частных домов из древесины обязательно наличие негорючего слоя между стеной и котлом (например, асбестовое полотно). Минимальная толщина «защиты» – 3 мм.
Плиты газовые
Монтаж такого оборудования значительно проще. Плита ставится на кухне, следовательно, и открывающаяся створка окна, и вытяжка есть по определению. Где прибор разместить, решает сам хозяин, в зависимости от удобства пользования и общего дизайна помещения. Но подключение к магистрали вправе осуществлять только лицензированный специалист. Необходимо лишь учесть, что высота потолка (предельная, минимальная) – 2,20 м.
Запрещается
- Использовать для отделки топочной горючие материалы, устраивать фальш-полы и так далее.
- Производить сварные соединения при монтаже газового оборудования – только на резьбе.
- Прокладывать внутреннюю газовую магистраль из иных труб, кроме стальных. В отдельных случаях допускается подключение газовых приборов специальным гибким шлангом.
- Газовое оборудование, работающее от сети пром/напряжения, следует подключать через стабилизаторы.
- С целью упрощения монтажа системы дымоудаления и повышения КПД котла целесообразно устанавливать дымоходы коаксиального типа.
Как установить газовый котел для отопления в квартире
О принципе работы газового котла рассказывать много не стоит, так как там и так все ясно. Вода попадает в теплообменник, потом в нем нагревается до необходимой температуры, а затем распределяется по отопительной системе.
Что нужно иметь или сделать перед установкой индивидуального отопления:
- Для того чтобы провести газовое отопление в квартире, необходимо сначала получить на это все разрешение (в газовой службе).
- Подобрать, рассчитать и затем приобрести необходимое оборудование для индивидуального обогрева помещения.
- Комната или помещение, где будет находиться котел, необходимо соответственно подготовить. Можно сделать соответствующий ремонт, пробить отверстие на коаксиальную трубу, если нет дымохода и т. д.
- Благодаря газовой отопительной системе в квартире Вы больше не будете зависеть от централизованной газовой магистрали.
- Нужно также подумать и о вентиляции помещения, так как это гарантирует безопасность пользования агрегатом всеми членами семьи.
Конечно, быстро установить индивидуальную отопительную систему не получится, так как собрание документов по списку заберет немало времени.
Ниже будут написаны условия, при которых можно устанавливать газовое отопление в квартирах:
- Газовый индивидуальный котел в квартире можно устанавливать в помещениях площадью больше 4 м², но ни в коем случае не меньше.
- Должно быть также в комнате, где будет находиться индивидуальная система отопления, больше естественного освещения, то есть наличие окна (с форточкой, которая будет открываться для проветривания) обязательное.
- Трубопровод с холодной водой обязательно должен быть.
- Для индивидуального газового отопления нужен дымоход. Если такого нет в многоэтажке, то тогда можно установить коаксиальную трубу, которая проходит через стену.
- При работе газового агрегата должна также хорошо работать и вентиляция.
Если соблюдать эти все простые правила, то монтаж индивидуального отопления в квартире пройдет быстро и без ни каких проблем. Самостоятельно индивидуальную систему устанавливать можно, но все же не стоит – лучше обратиться к специалисту.
Конвектор
Характерным отличием газового конвектора является то, что тепло не передается посредством теплоносителя – источник тепла передает его непосредственно в воздух частного дома. Для отвода продуктов горения газа используется коаксильная труба: по ее сердечнику газу выходят наружу, а по ее оболочке в помещение проникает чистый воздух. Собственно, именно таким образом зачастую оборудуется индивидуальное газовое отопление в частном доме, если газовой магистрали поблизости нет.
Чем же отличается газовый конвектор от аналогичных устройств? Давайте посмотрим.
- Для установки или запуска газового конвектора не нужно обладать специальными знаниями, все это можно сделать самостоятельно.
- Для установки таких устройств не нужна специальная разводка или же отдельное помещение. Это существенное преимущество. Помимо того, такой конвектор будет стоить существенно дешевле, чем биметаллический радиатор (который, к тому же, нуждается в разводке).
- Если помещения изолированы, то для каждого из них потребуется отдельный конвектор.
- Вместе с тем, воздух распределяется неравномерно, под потолком будет жарко, а внизу холодно. Хотя, если разобраться, то у систем теплого пола подобных минусов нет.
Газовый котел
Отличительной чертой газовых котлов является то, что при сгорании топлива нагревается жидкость, которая в дальнейшем распространяется по устройствам отопления путем естественной либо искусственной циркуляции. Такими устройствами для отопления могут быть радиаторы, регистры, теплый пол и прочее.
Вариантов исполнения котлов может быть несколько, а выбор той или иной модели полностью будет зависеть от того, каковы ваши потребности.
Одно- и двухконтурные
Одноконтурные устройства предназначены исключительно для обогрева частного дома. И никаких вариантов. Объемы теплоносителя в нем постоянны, они не меняются.
В отличие от него, двухконтурный котел может совмещать свою прямую «обязанность» с нагревом воды для хозяйственных нужд. Это может быть, к примеру, накопительный бачок, оборудованный отдельной горелкой. Разумеется, что котел в данном случае становится частью не только отопительной системы, но и системы водоснабжения.
Искусственная и естественная циркуляция
Газовое отопление в частном доме может производиться при помощи котлов с естественной циркуляцией, при которой воздух из дома попадает в горелку, а продукты сгорания – в общую вентиляцию, и устройств с искусственной циркуляцией. Во втором варианте воздух, необходимый для горения газа, поступает с улицы, а продукты горения, наоборот, выводятся на улицу путем отдельного трубопровода.
В чем же отличия между обеими вариантами? Собственно, их всего два:
- Котел с искусственной вентиляцией может быть установлен непосредственно в жилом помещении.
- Устройство с циркуляцией естественной нуждается в отдельном помещении, в котором есть широкая дверь и окно, а площадь его должна быть не менее 4 метров квадратных.
Важно! Вне зависимости от выбранного типа котла, подключение и запуск отопительной системы должны производиться исключительно работниками газовой службы!
Конденсационный и конвективный котел
Разница между обеими вариантами заключается в следующем. В случае с конвективными устройствами теплоноситель получает тепловую энергию только от сжигания топлива – газа, а у конденсационных котлов участвуют еще и продукты сгорания, тепло которых также отбирается. Для этого используются дополнительные обменники – экономайзеры.
Но в чем же между ними разница для нас, обычных потребителей?
- Во-первых, отметим, что существует весьма распространенное мнение касаемо конвективных котлов – образование в них конденсата крайне опасно, поскольку кроме воды в нем присутствуют также кислоты. Это правда и это значит, что для теплообменника, не созданного для подобных условий работы, ничего хорошего не будет. Существует лишь один способ того, как побороть выпадение росы – добиваться максимально возможной температуры теплобменника, что, другими словами, значит: температуре теплоносителя, направляющегося по обратному трубопроводу, должна быть не меньше 60 градусов. Следовательно, в качестве отопительного оборудования с данного рода котлами должны использоваться конвекторы и настенные радиаторы. Нельзя использовать конвекторы, устанавливаемые в пол, а также саму систему теплого пола, ведь это не приведет ни к чему, кроме как к ожогу ног.
- Конденсационные устройства, напротив, буквально нуждаются в низкой температуре теплобменника. Стандартная схема отопления с применением котлов данного типа выглядит следующим образом: под окнами оборудуются радиаторы, установлена система теплого пола.
Виды газового отопления частного дома
Для организации домашнего отопления используют магистральный газ или баллонный сжиженный газ.
- Магистральный газ. Система считается более экологичной и функциональной. Этот вид отопления позволяет соорудить в помещении теплые полы и прочее. Существенный недостаток – обязательное согласование бумаг с официальными органами. Также потребуется установка котельной и дымохода. Для магистральных систем предъявляются более строгие правила пожарной безопасности, обязательными являются регулярные профилактики.
- Баллонный газ. Подходит под любой вид котла, даже модели, изначально разработанные для магистральных систем. Если устанавливать баллонную систему, понадобятся одноконтурные или двухконтурные котлы соответствующей мощности. Большинство моделей способны также переходить на сжиженный газ, достаточно заменить горелку.
Чем меньше значение давления в котле, тем экономичнее и практичнее окажется устройство в работе. Оптимальное значение КПД котла 90-95%. Именно этот показатель важен при выборе модели на сжиженном газе, в отличие от магистральных систем.
