Как выбрать токарный станок по металлу в гараж

Лучшие токарные станки по металлу

Для обработки металлов требуется высокая скорость вращения шпинделя. Для охлаждения заготовки в рабочую зону подают СОЖ. Высокие требования предъявляются к точности настроек, качеству кулачковых зажимов.

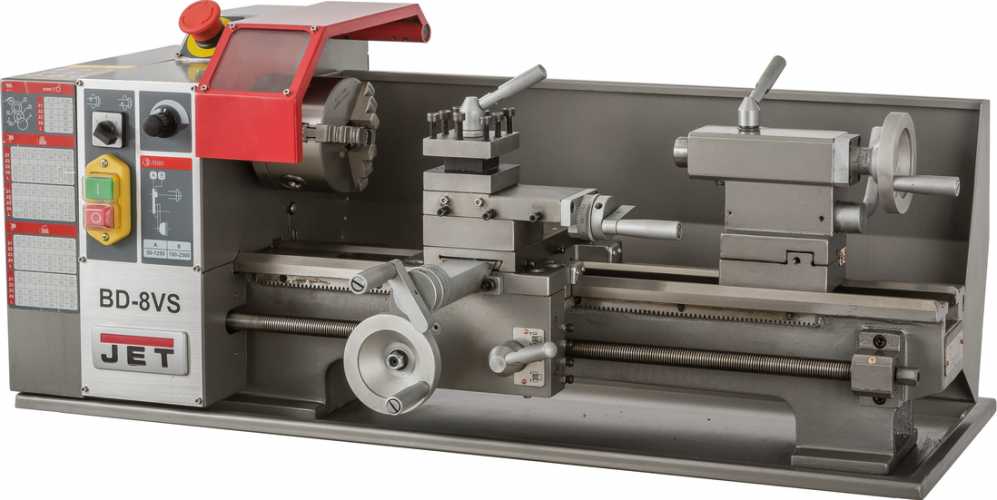

Jet BD-8VS 50000911M

Швейцарский мини токарный станок по металлу укомплектован коллекторным электродвигателем мощностью 600 Вт, который вращает шпиндель со скоростью до 2500 об/мин. Параметры вращения плавно регулируются в двух диапазонах. На лицевой панели расположены кнопки управления и метрические таблицы для настройки на резьбу. Скорость вращения выводится на дисплей, позволяет точно контролировать базовые параметры. В стандартной комплектации установлен трехкулачковый патрон с диаметром 100 мм.

Модель имеет две продольные подачи, работающие в автоматическом режиме. В резцедержатель можно установить до 4 резцов. Вращение этого узла производится точно перпендикулярно оси вращения. Все шестерни гитары изготовлены из закаленного металла, имеют продолжительный срок службы и высокую устойчивость к истиранию.

Достоинства:

  • Все органы управления расположены удобно в одном месте;
  • Заготовка позиционируется с высокой точностью;
  • Массивная задняя бабка;
  • Рабочая зона имеет длину 400 мм;
  • Надежный защитный экран;
  • Прямой привод шпинделя.

Недостатки:

Небольшой вес.

Для исправления недостатка необходимо внимательно отнестись к рекомендациям производителя по монтажу. Токарно-винторезный станок через поддон для сбора стружки прикручивается к верстаку. Это заметно снижает вибрацию и позволяет выполнять обработку металла с высокой точностью.

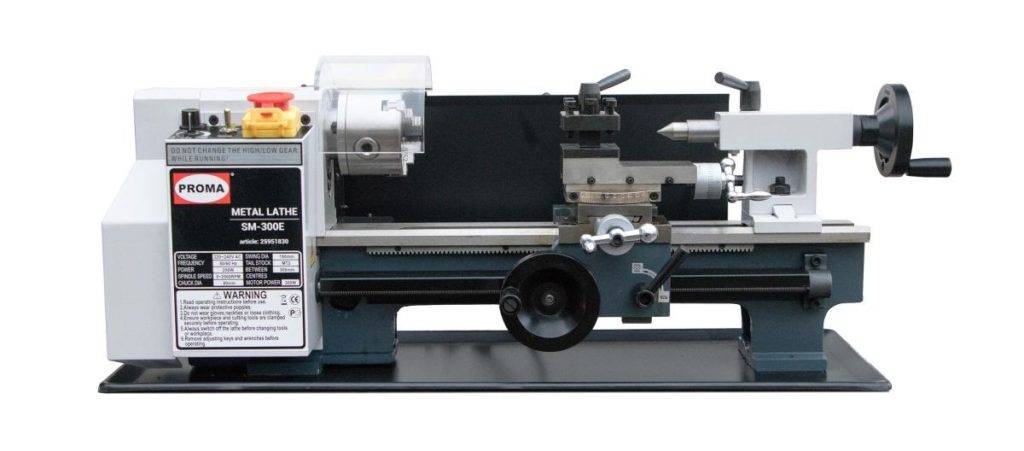

Proma SM-300E 25951830

Легкий настольный токарный станок известного чешского бренда предназначен для обработки цилиндрических и конических поверхностей. Коллекторный двигатель разгоняет шпиндель до 2500 об/мин. Скорость плавно регулируется в широком диапазоне. Легко справляется с нарезкой резьбы на металле и пластике. Заготовка позиционируется с высокой точностью, это способствуют направляющие с идеальной геометрией. При небольших размерах длина рабочей зоны составляет 250 мм.

Пользователи отмечают плавный ход задней бабки и суппорта, отсутствие люфтов. По этим показателям станок не отличается от профессионального оборудования. Модель предназначена для подключения бытовой электросети, а экономичный двигатель потребляет в среднем не более 300 Вт энергии. Качественно обрабатывает любой металл.

Достоинства:

  • Ровная станина;
  • Две скорости;
  • Информативное управление;
  • Защитный кожух;
  • Удобная регулировка для дюймовой резьбы.

Недостатки:

Небольшой вес.

Ferrox ML 110×125 Vs 44924

Мини станок по металлу весит всего 13 кг. Производитель установил компактный коллекторный электродвигатель мощностью 250 Вт. Мотор легко разгонят шпиндель до скорости в 3600 об/мин, что является высокими показателями для своего класса. Предназначен для обработки цилиндрических заготовок, можно выполнять шлифование и сверление.

Скорость шпинделя варьируется в широком диапазоне, для регулировки на панели управления предусмотрены удобные рычаги. Обороты увеличиваются плавно, что гарантирует высокое качество обработки. Способствует этому и хорошо отшлифованные направляющие суппорта. При небольших размерах устройства, на нем обрабатываются детали, длиной до 125 мм.

Достоинства:

  • Экономичность;
  • Занимает мало места в мастерской;
  • Не нуждается в сложном техническом обслуживании;
  • Прочный корпус;
  • Станина изготовлена из чугуна.

Недостатки:

Нет метрической и дюймовой резьбы.

Triod Lamt-500P/400 113016

Шесть скоростей и расстояние между центрами в 550 мм делает этот токарный станок для дома универсальным. Двигатель мощностью 370 Вт разгоняет шпиндель в диапазоне от 170 до 1950 об/мин, позволяя использовать твердосплавные резцы. Удобно расположенные рычаги управления скоростями помогают выбрать оптимальный режим быстро и с высокой точностью. Пиноль задней бабки выдвигается и позволяет надежно зафиксировать заготовку. Подача суппорта вперед и вбок расширяет возможности, позволяет выполнять мастеру фигурную проточку.

Резцедержатель четырехсторонний, в нем устанавливается 4 режущих инструмента, что помогает увеличить производительность. Защитный экран прочный, устойчивый к динамическим нагрузкам и не мешает обзору. При желании можно изменить величину подачи, установив другие шестерни гитары, которые идут в комплекте.

Достоинства:

  • Точность при обработке;
  • Хорошая комплектация;
  • Устойчивость;
  • Метрическая и динамическая резьба.

Недостатки:

  • Высокая цена;
  • Требуется подключение к трехфазной электросети.

Критерии выбора

Выбирать токарный станок начинают с определения, какие работы он должен выполнять. Как только решено, какие детали и как должны быть обработаны, можно подбирать конкретное устройство. Изучают надежность станка, технические характеристики, размеры.

Технические характеристики

Для токарного станка важны:

  1. Тип питания – 220 или 380 Вольт. Вторые требуют проведения дополнительной линии питания, что в гараже не всегда возможно.
  2. Характеристика – мощность – определяет, как быстро будет обработана деталь. Для дома будет достаточно двигателя от 500 до 750 Ватт.
  3. Тип двигателя. Предпочтителен асинхронный мотор, так как он имеет больший срок службы. По типу передачи выбирают между шестеренчатой и ременной.
  4. Частота вращения. Для каждого металла должна быть своя, поэтому в станке должно быть предусмотрено переключение между несколькими режимами работы. Обычно 1 скорость обеспечивает до 1500 оборотов в минуту, а 2 – 2500 оборотов.
  5. Реверс – вращение против часовой стрелки. Очень нужная функция в некоторых случаях.
  6. Оснащение. Дополнительное оборудование подбирается под задачи. Начинающие мастера могут выбирать более узкоспециализированные модели.
  7. Деления лимба. Чем шаг меньше, тем большая точность обработки заготовок.
  8. Защитные устройства: кожухи.

Материалы и качество сборки

В магазинах предлагают токарные станки отечественного и импортного производства. Практически все модели, даже иностранные, собирают в Китае. Многие выбирают отечественные аппараты, так как для них проще найти запчасти, к тому же повсеместно открыты сервисные центры обслуживания.

Размер

В гараже заранее отводят место под оборудование устройства, подбирают стол, выдерживающий большие нагрузки. Размер устройства напрямую зависит от размера деталей, обрабатываемых станком. Для большинства ремонтных работ достаточно межцентрового расстояния 0,4 метра для крепления заготовок. Этого хватит для работы с большим количеством различных заготовок

Помимо длины, обращают внимание на высоту крепления, определяющую максимальный диаметр изделия

Токарный станок для дома – как выбрать?

Как сделать правильный выбор

Для того, чтобы приобрести качественный аппарат, который будет долго служить, необходимо обращать внимание не только на технические характеристики, но и на специализацию. Подбирать в соответствии с тем, какие работы на нем планируется выполнять

Более мощные модели экономят время на обработку изделия, но и потребляют больше электроэнергии.

Вес агрегата играет немаловажную роль. Более легкие модели могут оказаться менее устойчивыми и не смогут выполнять сложную работу.

Асинхронный тип двигателя характеризуется более длительным сроком эксплуатации.

Размеры важны, когда рабочее пространство ограничено, поэтому лучше выбирать мини-станки. Если площадь дома позволяет, то лучше отдать предпочтение более габаритным вариантам, например, отечественным моделям Калибр – они устойчивы и позволяют обрабатывать делали с большей длиной.

Лучше отдать предпочтение моделям, которые можно модернизировать и расширить их функционал.

Приобретая установки зарубежного производства, необходимо учитывать возможность ремонта, узнать есть ли в свободной продаже запчасти, наличие сервисного центра в городе.

Как соорудить своими руками

Нормальный станок стоит минимум 50 000 рублей. Если собрать его самостоятельно, то эта сумма значительно уменьшится.

Внимание. Для изготовления самодельного токарного станка желательно пользоваться типовыми чертежами

Там есть все размеры деталей и порядок сборки.

Эти чертежи можно улучшить. Например, стоит добавить кнопку аварийного отключения, термореле, защищающее от перегрева, защитный кожух.

Подборка деталей

Определенные элементы устройства придется купить в собранном виде, например, двигатель и зажим. Некоторые приобретаются отдельно и заказываются в мастерских, где их изготовят по требуемым размерам. Чем лучше используемая сталь, тем дольше будет служить станок.

Основание

Лучшим выбором будет использование литой станины от старого нерабочего станка. От основания зависит устойчивость агрегата. В качестве альтернативы можно сварить раму из швеллеров или профильных труб. Нельзя брать дерево, так как оно не сможет выдержать рабочей нагрузки.

Электродвигатель и передача

Для двигателя можно использовать устройство от старой стиральной машины или другой бытовой техники, которая имеет достаточные показатели мощности. Также стоит подумать над приобретением нового двигателя, так как цена на него не слишком высока.

Лучше применять ременную передачу. Она намного проще в сборке. Также при использовании ремня непосредственно на вал оказывается меньшее воздействие, а это значительно увеличивает длительность эксплуатации.

Ведущий и ведомый центры

Два эти узла размещаются на одной оси. Также существует тип станков, имеющих один ведущий центр. Ведомый необходимо поставить на заднюю бабку (он может быть вращающимся или стабильным). Для изготовления подойдет заточенный конец болта.

Как выбрать токарный станок

Прежде чем делать покупку, необходимо определиться, какой нужен токарный станок для мастерской – по дереву или по металлу. Каждый вид имеет свои конструктивные особенности: разработчики учитывают специфику работы с относительно мягким деревом и твердыми материалами. Выбирать оборудование необходимо с учетом назначения и других особенностей

Обязательно уделяется внимание мощности электродвигателя, типу станины, размерам и весу понравившейся модели. Правильный выбор поможет решать в домашней мастерской или на производстве самые сложные задачи

Назначение

Перед изучением характеристик токарного станка, определяются с его назначением. Оборудование для работы с металлом отличается от моделей, предназначенных для обработки дерева. Наличие суппорта с резцедержателем помогает эффективно использовать резцы, с помощью которых аккуратно снимаются тонкие слои со стальных заготовок. В деревообрабатывающем оборудовании суппорт заменен на подручник. Металлообрабатывающая техника более универсальная – с ее помощью можно выполнять операции с деревянными заготовками, деталями из пластика.

Размеры и вес

Станок должен без проблем занимать отведенное место в мастерской. Размеры станины определяются решаемыми задачами. При работе с металлом длина заготовок не большая, а при обработке дерева – может достигать 1 метра. Производители деревообрабатывающих комплексов выпускают удлинители для станины, которые помогают при производстве балясин и других габаритных изделий

При выборе необходимо уделить внимание и высоте расположения центров – от этой характеристики зависит максимальный диаметр обрабатываемой детали

Чем больше вес – тем меньше вибраций. Тяжелая станина и массивные балки делают оборудование устойчивым. Если станок планирует перемещать, перевозить, то лучше купить более легкую модель, вес которой не будет превышать 30-80 кг.

Мощность двигателя

Характеристика привода, которая имеет важное значение при обработке деталей с большим диаметром. При работе с небольшими по размерам заготовками можно выбрать модель с электромотором небольшой мощности

Это позволить экономить на электроэнергии. Другим способом снизить расходы является покупка электрооборудования с регулировкой числа оборотов. Для домашней мастерской достаточно техники, с электродвигателем 250-400 Вт. На небольшое производственное предприятие можно выбрать модель с мотором 500-700 Вт. Более мощное оборудование может потребовать подключение к трехфазной электросети.

Тип станины

Производятся модели с прямой и наклонной станиной. Прямая – самый распространенный тип станины. Используются на станках, предназначенных для обработки деталей большого диаметра и длины. Прямая станина простая в обслуживании, имеет длительный срок эксплуатации, позволяет выпускать модели с разной высотой центров.

Преимущество наклонной станины – высокая скорость отвода стружки из зоны обработки деталей. Это конструктивное решение помогает увеличить жесткость производственного комплекса, сделать скорости перемещения и вращения заготовок более высокими. Оборудование с наклонными станинами актуально для крупносерийного производства деталей.

При выборе станины предпочтение стоит отдать конструкции из чугуна. Она обладает высокой прочностью, устойчивостью к долговременным нагрузкам. К вертикальным стойкам станина может фиксироваться сваркой или болтами. Соединения этого типа надежны, но за болтами придется постоянно следить.

Другие особенности

Возможность выбора скорости вращения помогает оптимизировать токарные работы, улучшить качество выпускаемой продукции. Чем больше передач – тем шире диапазон решаемых задач. Не будет лишним наличие функции реверса. Минимальный шаг лимба помогает выполнить более точную настройку.

Большинство представленных станков имеет механическое управление, но можно выбрать модель с цифровой индикацией скорости, автоматической продольной и поперечной подачей заготовок. Эти особенности помогают увеличить производительность труда и улучшить качество обработки.

Выбор двигателя

При приобретении готового станка необходимо уделять особое внимание двигателю. Наличный двигатель вполне соответствует описанию в инструкции, в которой прописаны допустимые нагрузки. Для начала нужно определиться с потребностями и областью, в которой будет использован станок

Для начала нужно определиться с потребностями и областью, в которой будет использован станок.

Асинхронные

Асинхронный двигатель предназначен для преобразования электрической энергии переменного тока в механическую энергию. В название этого двигателя вложено его назначение, «асинхронный» означает «неодновременный».

Указывается на то, что у асинхронных двигателей частота вращения магнитного поля статора всегда превышает частоту вращения ротора. Работа асинхронного двигателя происходит от сети переменного тока. Асинхронный двигатель имеет либо алюминиевую, либо литую чугунную станину. Обмотка статора находится в пазах сердечника статора.

Концы фаз обмотки через отверстие в станине выведены в коробке, которая состоит из корпуса, переходного патрубка и крышки. Этот класс двигателей имеет широкий диапазон мощности. Их выбирают в основном потому, что у них большая мощность при относительно небольших размерах, скорость вращения – осень высокая, асинхронные двигатели надёжные.

Коллекторный

Коллекторный двигатель предполагает в своём устройстве заложенный датчик положения ротора и переключатель тока в обмотках, которым является одно и то же устройство – щеточно-коллекторный узел.

ъЭлектрический ток, попадая на обмотки якоря, провоцирует возникновение электрического поля, которое, с одной стороны, имеет южный полюс, а с другой стороны – северный. Ток через обмотки постепенно переходит от одной обмотки к другой, вал электродвигателя совместно с якорем вращается, но только до тех пор, пока к нему поступает напряжение.

Токарный станок для гаража: параметры

В первую очередь определяетесь с массой и типом подключения. Выбирая массу, не стоит стремиться найти самый легкий станок. Очень легкие не дают устойчивости, могут вибрировать при работе, что скажется на точности работы. Да, тяжелые станки устанавливать проблематично, но установка — это единичное мероприятие, в работать придется регулярно. Потому вес — далеко не самый основной критерий выбора.

Слишком большие токарные станки не в каждый гараж можно установить, а небольшие и средние — отличный выбор

Тип подключения — однофазный или трехфазный — это уже важнее. И то, трехфазные можно подключить к 220 через специальные пускатели. Из электрических характеристик важна еще мощность двигателя. Чем она выше тем большую скорость вращения может развить токарный станок. Это общие моменты. Есть еще специальные:

  • Диаметр заготовки, которую можно на станке обрабатывать. Определяется диаметром обработки над станиной и над суппортом.
  • Длинна обрабатываемой детали. Зависит от хода.
  • Перечень операций.
  • Максимальное число оборотов.
  • Способ регулировки — плавный, ступенчатый.
  • Возможность обратного хода.

Размеры обрабатываемых деталей напрямую связаны с размерами станка. Так что тут приходится искать разумный компромисс. Обычно не хочется слишком загромождать гараж, но надо обрабатывать габаритные детали.

Микро и мини токарные станки

Чтобы не загромождать гараж можно найти мини- или микро токарные станки. Они отличаются совсем уж небольшими размерами и малой массой. Например, микро-токарный станок для гаража PROMA SM-250Е имеет размеры 540*300*270 мм и массу 35 кг. Обрабатывать может заготовки длиной 210 мм и диаметром 140 мм. Плавная регулировка скоростей от 100 до 2000 об/мин. Для таких размеров не так уж и плохо.

Токарные мини станки — в гараже им самое место

Несмотря на маленькие размеры, может производить следующие операции:

  • обтачивание поверхностей,
  • нарезание резьбы;
  • сверление;
  • зенкование;
  • развертывание.

Возможны также шлифовка деталей, накатка, заточка инструмента. Основные операции, как видите, присутствуют. Недостаток в том, что на станках такого типа хоть сколько нибудь крупные детали не обработаешь.И еще недостаток конкретно этой модели цена. Стоит этот токарный станок для гаража от 900$.

В той же категории есть китайские JET BD-3 и JET BD-6 (цена 500-600$) и отечественные КРАТОН MML-01 (цена 900$), Энкор Корвет 401 (650$), немецкие Optimum — от 1300$ до 6000$; чешские Proma — от 900$,

Напольные варианты

Тут выбор не так широк, потому что и цены и масса намного выше. Есть несколько проверенных моделей, которые можно установить в гараже.

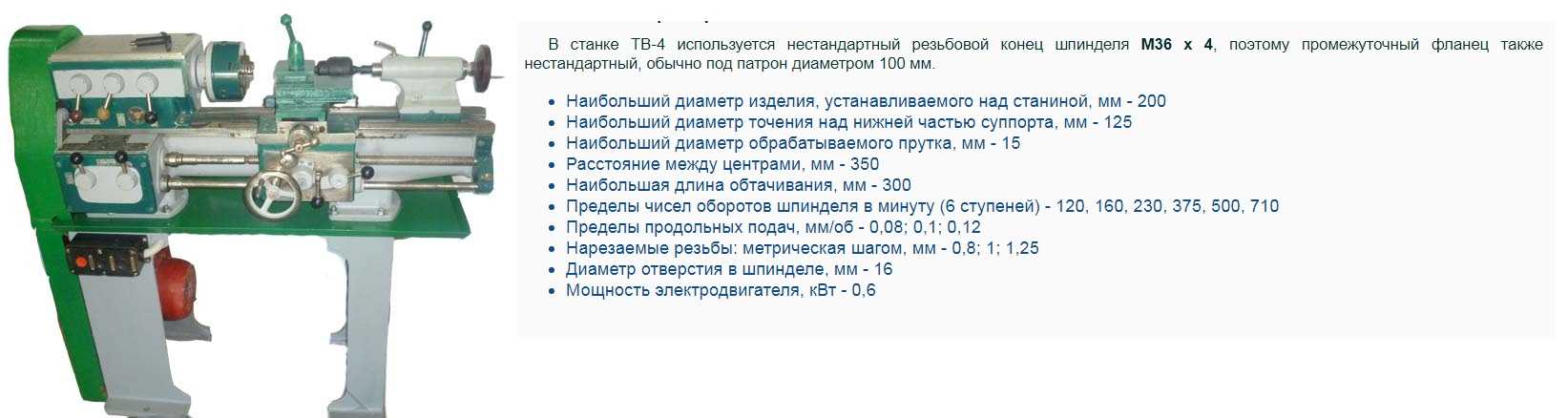

Напольный токарный станок для гаража ТВ 4

Это так называемые школьные станки — ТВ 4 (его усовершенствованную версию ТВ 6), ТВ 7 и настольное исполнение ТВ 16. При массе 280 кг (ТВ 4) и 400 кг ТВ 7, желательно наличие отдельного фундамента. Если поставить его просто на бетонный пол, он его разобьет.

Классификация и устройство прокатных станов

Главный признак, определяющий устройство — его назначение в зависимости от ассортимента продукции или выполняемого технологического процесса.

По сортаменту продукции станы разделяют на:

  • заготовочные, в том числе станы для прокатки слябов и блюмов,
  • листовые и полосовые,
  • сортовые, в том числе балочные и проволочные,
  • трубопрокатные
  • деталепрокатные (бандажи, колёса, оси и т. д.).

По технологическому процессу делят на следующие группы:

  • литейно-прокатные (агрегаты),
  • обжимные (для обжатия слитков), в том числе слябинги и блюминги,
  • реверсивные одноклетевые,
  • тандемы,
  • многоклетевые,
  • непрерывные,
  • холодной прокатки.

Лучшие токарные станки для мастерской

Для небольшой мастерской требуется станок компактного размера, но при этом с широким диапазоном функций и хорошей мощностью — ведь заказы могут быть самые разные.

Примеры подходящих моделей:

  • JET BD-920. 120 тысяч рублей. Производится в Швейцарии. Качественно работает с мелкими элементами. Люфт суппорта отсутствует, гайка фиксируется очень плотно, что удобно при обработке мягких металлов. Мощность двигателя 0,97 кВт, потребляет 550 Вт.
  • FDB MASCHINEN TURNER 320 X 1000 S. 260 тысяч рублей. Производится в Германии. Показывает очень высокую точность обработки деталей, однако само устройство тяжелое и массивное — весит 650 кг. Это можно назвать и достоинством, так как за счет большого веса вибрации минимальны, станок стоит на полу как влитой.
  • ZENITECH MD250-550 VARIO. 140 тысяч рублей. Производится в России. Обладает стильным дизайном, которым и привлекает многих покупателей. Качество обработки тоже находится на высоте. Мощность 1,1 кВт. Скорость вращения шпинделя отображается на специальном дисплее, поэтому ее удобно отслеживать.
  • ТВ-9 «РУСТАН». 470 тысяч рублей. Производится в России. Функциональный представитель рейтинга, отличающийся высоким качеством сборки и работы каждого узла. Оснащен цангой, патроном, центрами, поэтому позволяет выполнять самый широкий спектр работ. Для большего удобства ТВ-9 можно оснастить светодиодным станочным светильником .

Разновидности

Есть много разновидностей токарных станков

Перед приобретением важно ознакомиться с особенностями каждого вида, чтобы сделать правильный выбор

Настольный для домашней мастерской

Небольшой станок фиксируется на специальном столике. Имеет небольшой вес и габариты, но позволяют выполнить большое количество операций. Помимо наружной обработки, можно выполнить сверление и расточку. Его преимущества — низкая стоимость и энергопотребление. Во время работы почти нет шума.

Бытовые, миниатюрные (мини), малогабаритные

Масса таких станков часто не превышает 50 кг, но технические характеристики многих моделей не уступают крупногабаритным аналогам. Станина выполнена в основном из чугуна — это снижает вибрацию во время работы. Рабочий диаметр патрона составляет 50–100 мм, частота вращения шпинделя 100–3800 оборотов в минуту, мощность двигателя варьируется от 0,55 до 2,25 кВт.

Винторезный

Распространенная группа токарных станков различной модификации. Пользовались популярностью еще во времена СССР на крупных производствах. Отличаются габаритами, длиной и диаметром обрабатываемых деталей. На заводах часто встречаются модификации 16К20, 1К62.

Автоматический с поперечной подачей

Используются в серийном производстве для разных операций с небольшими деталями, в том числе обработки фасонных поверхностей. На них практикуется также точение изделий из меди, латуни, легированной стали.

Универсальные

Распространенная группа станков, которые встречаются в серийном и массовом производстве. Сюда как раз входит токарно-винторезный станок. Такое оборудование отличается широким диапазоном режимов (частота вращения шпинделя, скорость подачи инструмента), а также возможностью выполнять работы разного профиля.

Классификация универсальных станков:

  • Тяжелые — на них можно обрабатывать крупногабаритные детали диаметром 1600–4000 мм.
  • До 15 тонн — предназначены для обработки деталей диаметром 600–1250 мм.
  • До 4 тонн — максимально допустимый диаметр заготовки составляет 500 мм.
  • Легкие — для работы с небольшими изделиями диаметром 100–200 мм.

К универсальным агрегатам относятся также токарно-револьверные станки. Они предназначены для массового и серийного изготовления деталей из прутка. Главное, его отличие от токарно-винторезного станка — наличие револьверной головки, к которой можно закрепить сразу несколько инструментов в необходимой для работы последовательности.

Мобильные

Переносные станки отличаются компактными размерами и мощной конструкцией с гидравлическим или пневматическим приводом. В зависимости от модификации возможна обработка наружных и внутренних цилиндрических поверхностей, труб, фланцев, канавок. Станок крепится к краю заготовки.

Особенности и преимущества:

  • Простая установка и фиксация детали.
  • Выполнение операций в труднодоступных местах.
  • Возможность использовать дополнительные приспособления.
  • Высокая точность и качество обработки.

Необычные

В промышленности встречаются необычные типы токарных станков. Это дорогостоящее узкопрофильное оборудование, которое обслуживают высококвалифицированные работники.

К ним относятся:

  1. Многошпиндельные — позволяют обрабатывать одновременно несколько деталей. Применяются в условиях серийного производства.
  2. Копировальные полуавтоматы — выполняют сложные операции с использованием нескольких инструментов.
  3. Лоботокарные — предназначены для деталей, диаметр которых во много раз превышает высоту (шкивы, фланцы, колеса).
  4. Карусельные — промышленные станки для точной обработки крупногабаритных деталей.
  5. Затыловочные — предназначены для заточки режущих инструментов (фрез, метчиков, разверток, зенковок).

Ручные

Группа объединяет типы токарных станков с ручным управлением (не ЧПУ). Они не оснащены автоматикой, все действия токарь выполняет вручную. Перемещение задней бабки и подача пиноли осуществляется рабочим без помощи дополнительных механизмов.

Автоматизирована только подача режущего инструмента. Ручные станки постепенно вытесняются аналогами с ЧПУ, автоматами и полуавтоматами.

Микро

Оборудование ограничивается весом 30–35 кг. Станки применяются для мелкосерийной работы в домашней мастерской. Питаются в основном от розетки 220 В. Малое энергопотребление и отсутствие шума позволяет работать, не мешая соседям.
