Схема подключения дверного звонка в квартире — проводной, беспроводной

Разновидности звонков на дверь в квартиру или на калитку дома

Звонки на дверь представлены в широком ассортименте. Устройства различаются принципом работы, конструктивным исполнением, вариантом подключения, функциональностью и стоимостью. Исходя из варианта подключения, дверные звонки для дома могут быть механическими, электромеханическими и электрическими. Первый тип устройства использовался в старину. Такой звонок был представлен в виде колокольчика, что подвешивался внутри дома на шнурке. Другой конец веревки был выведен наружу. Такой элемент является одновременно декоративным украшением прихожей.

Современные дверные звонки могут быть проводными или беспроводными

Колокол издавал звук в момент воздействия на свободный конец веревки или при открывании входной двери. Такой вариант можно встретить и сегодня на калитках домов, оформленных в стиле ретро, которые обрамлены невысоким забором.

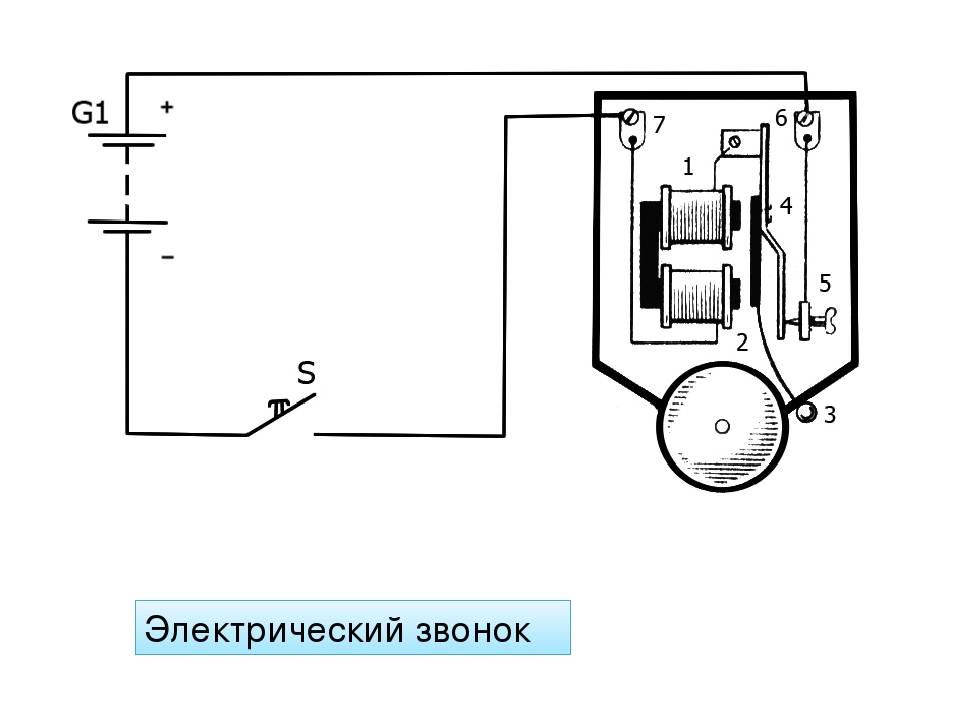

Усовершенствованным устройством является электромеханический дверной звонок. Он имеет простую конструкцию, в состав которой входит кнопка для подачи сигнала, установленная за пределами жилища, резонатор, находящийся внутри помещения, и электрический кабель, соединяющий эти два элемента.

Резонатор представлен катушкой, которая имеет проволочную обмотку, что можно увидеть на схеме дверного звонка. В момент подачи на нее напряжения возникает электромагнитное переменное поле. Это приводит к появлению вибрации металлического молоточка, который наносит удар по чаше из металла. Такое действие сопровождается характерным звуком.

В катушке резонатора может располагаться сердечник, который будет совершать возвратно-поступательные движения под воздействием электромагнитного поля, ударяя по пластинам с двух сторон, что будет сопровождаться характерным звуком.

По виду подключения звонки бывают электрическими, механическими и электромеханическими

Для такого звонка может применяться одна или две кнопки. Второй вариант установки дверного звонка используется в случае необходимости подачи сигнала с разных мест. Например, от входной двери и калитки в частном доме, у подъезда и двери квартиры в многоэтажном коттедже.

Проверка работоспособности звонка и причины неисправностей

Для проверки достаточно нажать кнопку в подъезде. Если основной модуль издает звук, значит система работает нормально. Если нет, то необходимо проверить следующие моменты:

Заряд батареек. Для проверки замените их новыми, купленными в магазине.
Проверьте наличие сетевого напряжения. Приходит ли питание на цепи звонка.
Убедитесь в целостности проводов. Визуально проверьте отсутствие обрывов. А лучше прозвоните кабель мультиметром.
Проверьте исправность кнопки. В нажатом состоянии сопротивление между контактами должно составлять не более пары ом.
Протестируйте звуковой модуль. Снимите его со стены и подключите в розетку. Эту операцию желательно выполнять тем, кто имеет опыт работы с электричеством.

Сенсорный квартирный звонок

Схема сенсорного квартирного звонка приведена на рис. 1.

Звонок В1 будет включаться при прикосновении к сенсорному контакту Е1, которым может служить любой токопроводящий предмет, электрически изолированный от “земли”.

При прикосновении к сенсорному контакту Е1, наведенное на базе транзистора VТ1 напряжение открывает его, вызывая открывание и транзисторов VT2 и VT3. При этом звонок В1 подает звуковой сигнал.

В схеме сенсорного квартирного звонка применены высоковольтные транзисторы, а резистор R1 должен иметь мощность не менее 1 Вт.

Внимание! При налаживании устройства необходимо помнить, что его элементы находятся под опасным сетевым напряжением!

С сайта http://radiolub.ru

Ремонт звонка

Ремонт начинается с поиска неисправности. Распространенные причины отказов следующие:

Разрыв цепи или отсутствие напряжения. Для проверки понадобится тестер.
Потеря связи между кнопкой и сигнальным устройством. Обнаружить разрыв можно путем прозвонки цепи.
Нарушение контакта в клеммных соединениях. Проверяется надежность соединений, и зачищаются окисленные участки проводов.
Неисправность трансформатора или питающей батареи, которые обычно заменяются.
Часто выходит из строя кнопка. Когда она находится на открытом воздухе, в нее может попасть вода. Тогда звонок начинает постоянно подавать слабый сигнал, который раздражает как хозяина, так и его гостей. Кнопку следует заменить на водонепроницаемую или защитить от попадания влаги. Контакты обычно зачищают и подгибают. Если ослабла пружина, ее нужно заменить.
При отказе беспроводного звонка проверяются элементы питания. Если причина заключается в электронике, следует обратиться за помощью к специалисту.

Особенности моделей и специфика монтажа

Звонки беспроводные

В большинстве случаев такие комплекты предпочтительнее. Установка дверного звонка этого типа существенно упрощается. При монтаже составных частей не придется прокладывать провода или кабеля, думать, как их крепить, заниматься сверлением поверхностей, а потом маскировать трассу. Иногда возникает необходимость переставить звонок или его кнопку на другое место. С беспроводным устройством в этом плане никаких проблем. Единственное условие – отсутствие преград для прохождения ЭМ волн. К тому же не придется вникать в особенности внутридомовой электрической схемы. Для тех, кто с эл/техникой всего лишь на «вы», плюс более чем значимый.

Такое подключение дверного звонка имеет и существенный недостаток. Его кнопка часто не срабатывает, так как по определению источником питания для нее (как и некоторых типов принимающих устройств) служат миниатюрные батарейки. Устанавливается она, естественно, на входе, а внешние факторы (влажность, температура) влияют на долговечность элементов. Как правило, в зимнее время их придется менять довольно часто. По мнению специалистов и пользователей, для жилого дома такие устройства приобретать не стоит. А вот подключить звонок в квартире, не занимаясь монтажом проводов и разбирательством со схемой, более чем целесообразно, особенно если нет необходимых знаний в этих вопросах.

Крепление составных частей делается по-разному. Если исполнительный блок питается от сети 220 В, то его штекера вставляются в розетку. Место выбирается произвольно, где удобно пользователю. Главное, чтобы с учетом планировки помещения, его обстановки и ряда других нюансов электрический звонок всегда был хорошо слышен.

Место расположения кнопки также не регламентируется. Как правило, с внешней стороны дверного блока, с креплением на косяке или стене подъезда. Никаких требований нормативных документов по данному вопросу не существует. Нужно лишь ориентироваться на удобство пользования. Если кнопку установить слишком высоко, то ребенок до нее не дотянется. Пожалуй, это единственный нюанс монтажа.

Проводные звонки

С ними несколько сложнее; придется вникать в азы электротехники. По сути, никаких отличий от монтажа обычного выключателя нет. Кнопка (что уже отмечено) ставится в разрыв фазного провода, а электрический звонок уже после нее. Ноль сразу же (напрямую) подсоединяется к блоку управления. В принципе, схема достаточно простая, независимо от разводки и особенностей внутренней эл/проводки.

Иногда к одному звонку есть необходимость подсоединить несколько кнопок. К примеру, одна ставится на входе в дом, другая – на калитке (воротах). В этом случае они включаются в схему параллельно и работают совершенно независимо. При замыкании контактов любой из них появится звуковой сигнал.
Типичная ситуация – приобретена квартира с черновой отделкой, и из стены в прихожей торчит несколько проводов. Как подключить дверной звонок? Здесь понадобится индикаторная отвертка. При включенном автомате найти провод под напряжением труда не составит. К нему и нужно присоединять кнопку. А вот как быть с остальными?

Чтобы не ошибиться с нулем, целесообразно произвести прозвонку каждой жилы до соответствующей шины подъездного щитка. Дело в том, что провода, торчащие из стены, могут относиться к совершенно разным схемам; что присоединял к ним бывший хозяин, неизвестно. А потому использовать их для подключения второго контакта кнопки не стоит, если неясно, что это за эл/цепь. Лучше «пробросить» новую линию, так надежнее.

Напоследок нелишне напомнить, что схема подключения проводного звонка разрабатывается самостоятельно, независимо от его модификации. Все, что необходимо найти – фазный и нулевой провода в распределительной коробке. А присоединения кнопки и управляющего блока к ним сложностей не вызовут.

Как подключить кнопку звонка

Для подключения проводов, необходимо разобрать кнопку и закрепить ее к стене на 2 самореза или дюбель-гвоздя. Затем зачистите провода и подключите их на два контакта. Порядок присоединения при этом может быть любым.
В беспроводную кнопку вставляем батарейки и приклеиваем на двухсторонний скотч, но лучше прикрутить к стене.

Дверной звонок — привычное для всех устройство, которым пользуемся каждый день, даже не замечая его. Но это до тех пор, пока не надо установить новый или заменить старый. Вот тут и начинаются трудности: как подключить звонок, в какие провода использовать, откуда брать питание и куда его подавать… Сложного в подключении ничего нет, но надо знать схемы.

Перед тем как подключить звонок, надо разобраться с его устройством. От этого зависит объем работ, да и их вид этих работ тоже может быть разный. По месту установки электрические звонки бывают квартирные и уличные. Разница в том, что кнопка во втором варианте имеет герметичный корпус, с высоким уровнем защиты от попадания пыли и влаги. Именно такие модели нужны при установке на улице.

Не всякий дверной звонок — простое устройство

Проводные и беспроводные

Любой дверной звонок состоит из двух частей: кнопки и внутреннего блока, в котором расположен электро-механический звонок или плата и динамик. По способу исполнения есть электрозвонки проводные и беспроводные. В проводных блоки соединены между собой проводами (отсюда и название). При нажатии клавиши звонка питание поступает на внутренний блок, который выдает звуковой сигнал.

Работа беспроводных основана на передаче радиосигналов. Приемник находится во внутреннем блоке, передатчик — в кнопке. Сигналы могут быть двух типов: аналоговые и цифровые. Аналоговые беспроводные звонки дешевые, но не очень надежные: сигнал подвержен искажению, из-за чего часто бывают ложные срабатывания. Бывают и обратные ситуации — звуков нет, так как сигнал «потерялся» или стал слишком слабым. Еще одна неприятность с беспроводными аналоговыми звонками — перекрытие радиуса действия с соседскими. Тогда получается, что кнопки расположенных рядом звонков вызывают сигнал на всех приемниках. Позвонили соседям — вы получили сигнал. И наоборот. Как исправить? Изменить частоту сигналов. Делают это перепайкой перемычек на обоих блоках.

Беспроводные звонки — простая установка, но могут быть проблемы с эксплуатацией

Цифровые беспроводные звонки работают более надежно, но и стоят дороже. Цифровой сигнал меньше подвержен воздействию помех. Большинство фирм разрабатывают свою форму сигнала, так что и перекрытие радиуса проблем не вызывает. Кромке того некоторые модели имеют возможность штатного изменения частоты.

Что лучше, проводные или беспроводные звонки?

Плюс беспроводных — в простоте установки. Никаких проводов и проблем, связанных с их прокладкой. Минус — дешевые модели работают нестабильно (особенно зимой, когда замерзают батарейки), а надежные стоят дорого.

С проводными возни при установке намного больше. Но это вариант — «сделал и забыл». Проблемы могут возникнуть только при повреждении проводки.

Разновидности дверных звонков беспроводного типа

Модели таких гаджетов представлены в различной комплектации. Они могут иметь несколько кнопок, сопряженных с одним приемником. Это полезно, если имеется несколько входов в помещение или на участок.

Беспроводной звонок с двумя кнопками

Но есть варианты и с несколькими приемниками, работающими от одной кнопки. Такие приемники тоже имеют множество плюсов. К примеру, они устанавливаются в местах, где обычно звонок, находящийся около двери, можно не услышать (кухня, ванная комната, гараж и так далее).

Беспроводной звонок с двумя приемниками

Если же расстояние между кнопкой и динамиком больше диапазона действия прибора, то его можно дополнить ретранслятором, который значительно увеличит радиус действия. Принцип его работы заключается в том, что он одновременно выполняет функции приемника и передатчика. Ретранслятор, настроенный на оба устройства, принимает сигнал от передатчика и передает его уже на приемник.

По типу источника питания различают следующие основные типы устройств:

Передатчик и приемник работают от батареек или аккумуляторов.
Передатчик, работающий от батареек, а приемник – от сети.
Передатчик действует от нажатия (без батареек), а приемник – от сети или батареек (аккумулятора).

Первый тип является самым распространенным, так как прост и не требует подключения к сети. Для работы приемника и передатчика требуется лишь вставить батарейки типа AA или AAA, в зависимости от модели.

Второй тип является менее распространенным, но более экономичным, так как динамик, подключенный к сети, потребляет мало электроэнергии, и для его работы не требуется постоянно менять батарейки. Здесь есть два варианта: приемник вставляется в розетку или к нему подводятся провода.

А вот третий тип является очень перспективным. Суть его заключается в том, что передатчик начинает работать от нажатия кнопки. То есть при нажатии вырабатывается энергия, достаточная для того, чтобы отправить сигнал на приемник. Такой тип очень популярен среди владельцев частных домов, так как в зимний период на холоде батарейки быстро разряжаются, а аккумуляторы теряют свою емкость заметно быстрее.

Модели беспроводных дверных звонков различаются и по функциональности. Основное отличие – это количество воспроизводимых мелодий. В бюджетных вариантах их, как правило, не более десяти. В дорогих моделях стоят более качественные динамики, а набор мелодий – на порядок больше. К тому же некоторые модели предусматривают возможность загрузки собственных мелодий или звуков через электронные носители или беспроводное соединение. В более дорогих комплектациях подобных устройств также предусмотрены функции вибровызова или светового индикатора звонка. Это очень удобно, если кто-то в доме отдыхает, а знать о том, что пришли гости, необходимо.

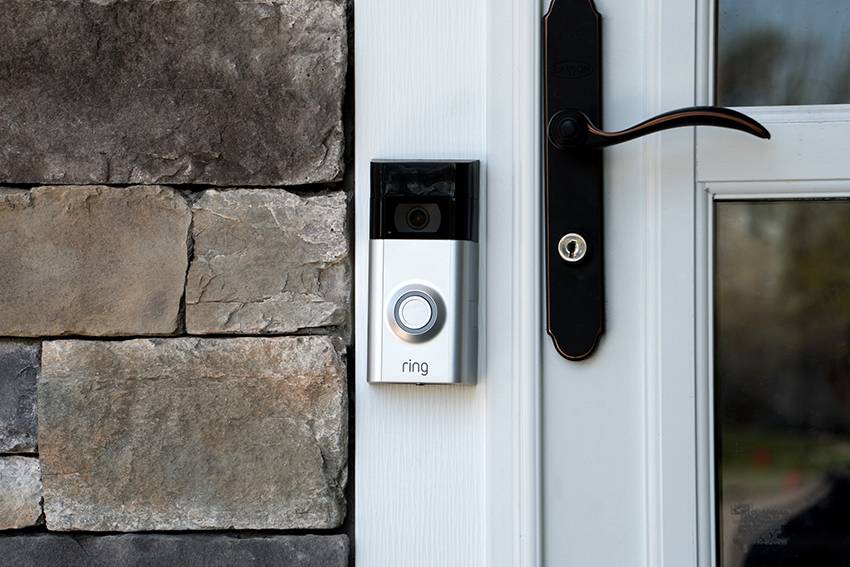

Более продвинутые модели могут оснащаться камерой наблюдения, видеодомофоном и датчиком движения. Датчик срабатывает, когда на расстоянии нескольких метров от двери начинается движение, он включает камеру и записывает происходящее. Таким образом, подобные устройства могут стать частью системы «умного дома» или системы безопасности, если настроить все правильно.

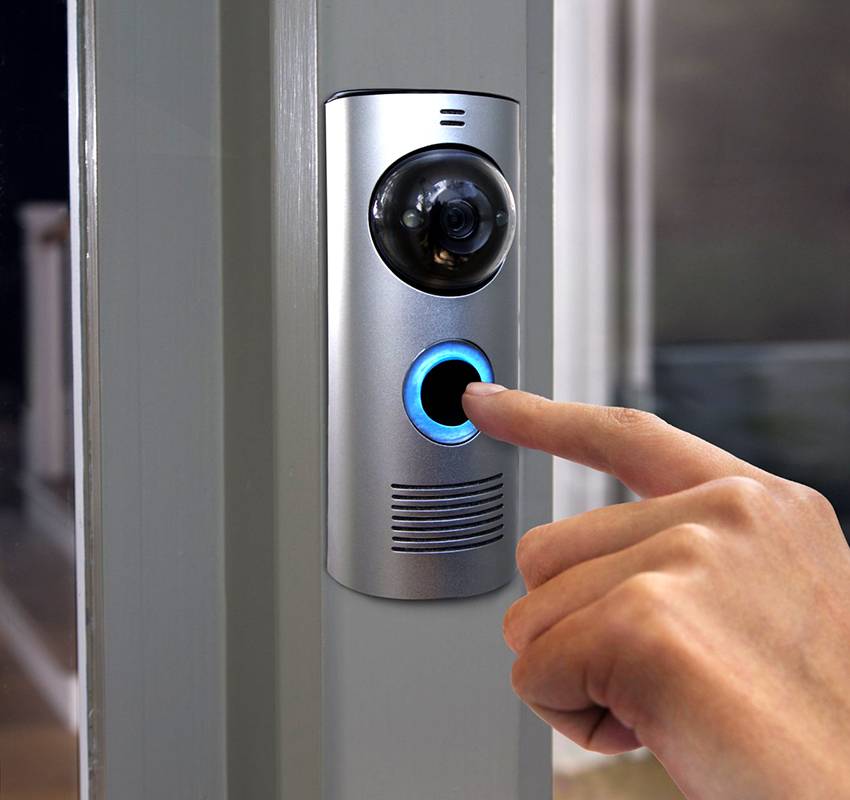

Беспроводной звонок с камерой и датчиком движения

В зависимости от назначения различают два основных типа беспроводных звонков: уличный и устанавливаемый внутри помещений. Первый, как правило, выбирают владельцы частных домов, а второй – владельцы квартир. Так как уличный подразумевает установку передатчика вне помещения, он должен обладать такими качествами, как стойкость к ультрафиолетовым лучам, влагостойкость и ударопрочность.

Для более долговечной работы большинство моделей снабжается небольшим козырьком, который устанавливается над кнопкой и защищает устройство от попадания осадков или прямых солнечных лучей. К тому же корпус такой кнопки должен быть герметичным, чтобы защитить начинку от попадания пыли или влаги. Если же необходима защита от вандалов, то ставят, как правило, приемник в металлическом корпусе, сама кнопка также изготавливается из металла.

Металлическая антивандальная кнопка беспроводного звонка

Поэтому, прежде чем решить, какой звонок лучше, нужно определиться с местом его установки и необходимым функционалом.
