Обзор вибрационных насосов для скважин

Сфера применения

Для начала рассмотрим, как и где применяется насос вибрационного типа:

  • поливка огорода или сада;
  • откачивание воды из погреба, подвала или источника;
  • забор воды из колодца;
  • подача воды из любой большой емкости;
  • забор воды для жизни людей.

Существует множество преимуществ такого насоса, которые уже много времени заставляют садовников и дачников делать выбор в свою пользу.

Вот некоторые из них:

  1. Вибрационные насосы имеют достаточно простое строение, поэтому не требуют сильного ухода и практически не ломаются.
  2. Данная конструкция не боится практически любых условий, таких как высокие или низкие температуры природной среды, щелочная или соленая вода.
  3. Насосы способны создавать большое давление, а водой обеспечивать на значительные расстояния.

Таким образом, насос вибрационного типа не требует больших усилий в эксплуатации, не нуждается в частом ремонте и уходе, неприхотлив к окружающей среде и способен давать отличные результаты. К тому же цены на вибрационные насосы вполне достойные.

Виды насосов для загрязненной воды

Обычно дренажные агрегаты существуют двух категорий:

Насос для воды поверхностный. Бывает:

  1. переносной;
  2. стационарный.

Любой агрегат устанавливается на специальной платформе, которая находится над емкостью со сточной жидкостью. Вода откачивается с помощью специальной входной трубы или рукава, опускаемого на дно емкости.

Погружные насосы устанавливаются непосредственно на дно сточной ямы или емкости. В таких устройствах отсутствует входной рукав, а жидкость всасывается через дно агрегата, на дне которого расположена специальная фильтрационная решетка, что не допускает попадание внутрь устройства камней и грязи.

Обычный дренажный насос – наилучший помощник для откачивания грязной воды. Это гидравлические агрегаты, которые используются для передачи жидкости в больших объемах с высоким содержанием механических примесей. Имеют достаточно слабые напорные возможности, но они компенсируются высокой скоростью выкачивания воды.

Такие устройства незаменимы:

  • При устройстве систем, которые должны отводить отработанные воды.
  • Для откачки жидкости из всяких емкостей, например, для чистки бассейна, расположенного во дворе.
  • Часто они используются для поливки и орошения.

Какие преимущества поверхностного аппарата для грязной воды

Насос поверхностный для загрязненных вод

По сравнению с другими аналогичными конструкциями насос для грязной воды поверхностный имеет такие преимущества:

  • Простота в обслуживании.
  • Прекрасно перекачивают загрязненную воду без риска, что может заклинить рабочее колесо.
  • Неприхотливость в работе.
  • Возможность выполнять водозабор из скважин, колодцев, естественных и искусственных водоемов.
  • Позволяет производить эффективную перекачку воды с небольшими твердыми элементами.
  • Используется для полива сада.

Отсутствие водопровода на дачном участке или частном доме приносит достаточно много хлопот любому их хозяину. Поэтому, приобретение поверхностного водяного насоса – отличное решение проблем по обеспечению дома водой.

Что нужно знать

Цена насосов довольно разная, есть и достаточно дорогие модели. Для определения требований, которым должен отвечать глубинный водяной насос для колодца, необходимо выполнить ряд действий на участке.

Итак:

Во-первых – сделать замер нескольких величин:

Глубины колодцаРасстояния от поверхности грунта до дна. При выкапывании колодцев официальные фирмы заносят данную величину в паспорт. Для самостоятельного же измерения или перепроверки можно использовать рейку или веревку с грузом.
Статического уровня воды в колодцеРасстояния от поверхности грунта до водной поверхности. Обычно с утра или после нескольких дней отсутствия  потребления воды колодец полон, тогда и необходимо производить замер. Для этого груз на шнуре опускается вниз, пока не будет слышен характерный всплеск. С помощью данной величины и величины, описанной выше, можно определить высоту водного столба: из глубины колодца вычесть статический уровень воды;
 Динамического уровня (дебита скважины) – уровняНа котором, при выкачивании,  вода не убывает. Для измерения вода под наблюдением откачивается из колодца. Когда уровень перестает уменьшаться, можно производить замер. С помощью данной процедуры также определяется дебет колодца. Если в течение получаса-часа выкачивания толщина водяного столба значительно не изменяется, риск полностью выкачать воду мал.
Диаметра колец колодцаЭто параметр необходим для определения общего объема воды. Для замера используется рулетка.

Когда возможности колодца меньше производительности насоса, может сработать защита от «сухого хода».

Такая защита активируется, когда объем воды недостаточен:

  • Во-вторых, перед покупкой насоса необходимо убедиться в том, что вода в колодце достаточно качественная. Определение наличия примесей, твердых частиц разного диаметра и взвесей поможет избежать быстрой поломки приобретенного оборудования.
  • В-третьих, установить средний и максимальный объемы воды. Это поможет подобрать оптимальную мощность насоса, которой будет достаточно в пик потребления.
  • В-четвертых, нужно учесть сезон эксплуатирования насоса, и то, какой будет рабочая температура оборудования.  Ассортимент моделей для использования в летний период больше, чем количество моделей, способных эффективно работать круглый год.

Насосы также делятся по типу использования. Существует оборудование для полива и обеспечения работы бытовой и отопительной техники и/или питья. Прежде чем подбирать насос для колодца, необходимо выяснить конечную цель установки.

Кроме того, перед приобретением определяется актуальность наличия гидроаккумулятора (см. Схема подключения гидроаккумулятора к погружному насосу: какая лучше). Насос обязательно должен иметь гидроаккумулятор, если предполагается прерывистая подача воды, допустим, при открывании кранов на кухне или в санузле.

Если частое включение и отключение оборудования не предполагается, можно выбирать модель без гидроаккумулятора. Например, для полива огорода или наполнения бассейна.

Поверхностные насосы

Насос устанавливается рядом с колодцем, воду он качает посредством всасывания. Различные модели предлагают мощность от 80 до 900 Вт. Производительность насоса – от 30 до 60 литров в минуту, вес оборудования – от 3 до 10 кг.

Фото поверхностного насоса

Итак:

  • Для обеспечения водой загородного дома производительность данного вида насосов может быть недостаточной.
  • Поверхностные насосы используются  для неглубоких колодцев (расстояние до дна примерно равно длине вытянутой руки) для хозяйственных нужд и полива, даже несмотря на достаточно высокий уровень шума при работе.
    Такие насосы можно приобрести по стоимости от 1200 рублей. Но для большей производительности и глубины колодца следует подобрать  более мощный агрегат.

Глубинные насосы

Отлично подходят для водоснабжения домов, а при правильном соотношении глубины колодца и возможностей насоса, можно использовать и для колодцев:

  • Глубинные насосы работают без перебоев 24 часа в сутки благодаря автоматической системе отключения и включения.
  • Данный вид оборудования рассчитан на глубину 10 метров, поэтому его производительность будет достаточна для обеспечения водой только небольшого дома и полива участка размером не более 7 соток.
  • Достоинствами данного вида насосов являются хороший напор воды и форма в виде вытянутого цилиндра. Их компактный размер позволяет легко вписаться в узкую скважину.

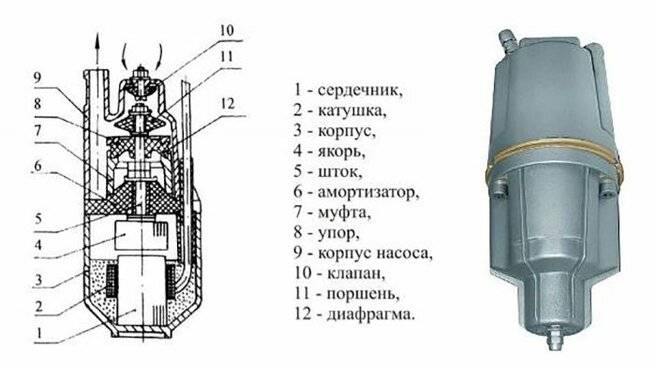

Устройство

Внутреннее устройство такого компактного насоса состоит всего лишь из нескольких основных элементов.

  • Силовой элемент. Первым элементом выступает электромагнит, состоящий из сердечника П-образной формы. Набранный из стальных электротехнических пластин, сердечник покрыт обмоткой и специальным изолянтом в виде лака. Сверху такая конструкция залита кварцевым песком, размешанным с эпоксидной смолой для того, чтобы зафиксировать магнит на одном месте и дополнительно изолировать его обмотку от воды. Песок в данном случае нужен для того, чтобы отвести излишки тепла.
  • Вибрирующий элемент. Вторым элементом выступает вторая часть П-образного магнита с закрепленным штоком. В качестве амортизатора, позволяющего создавать вибрацию, выступает небольшая резиновая шайба, закрепленная с обратной стороны штока. От качества этой шайбы практически полностью зависит производительность насоса и его экономичность. За шайбой располагается пластиковая муфта, которая герметично отделяет электрическую часть насоса от камеры набора воды. Внутри нее расположена диафрагма, прижимающая и направляющая шток.

  • Камера нагнетания. Вода из этой камеры под давлением поступает в каналы трубопровода, расположенные по бокам от герметичной электрической части насоса.
  • Камера всасывания. В нее за счет вакуума, создаваемого насосом, из источника попадает вода.
  • Амортизатор. Круглая деталь из плотной резины.
  • Регулировочные шайбы. С помощью их количества можно контролировать ход поршня и производительность всего устройства.
  • Шток. Стержень цилиндрической формы, соединяющий поршень с вибратором. В некоторых моделях вибронасосов эта деталь может выступать внутрь всасывающей камеры и ходить по специальным направляющим кольцам. Такая конструкция значительно улучшает качество и срок службы механизма.

Обратные клапаны. Выполнены такие клапаны в виде небольших резиновых грибков, через которые вода может поступать внутрь камеры всасывания, но не может вылиться обратно. Это достигается за счет того, что при сдавливании поршнем клапан плотно прижимается к отверстию

Если клапан поврежден или загрязнен, то часть воды при нажатии поршня будет уходить назад, поэтому очень важно следить за их состоянием и своевременно заменять в случае поломки.

Гайка. Закрепляет и фиксирует поршень.

Резиновый поршень

Главная движущаяся деталь любого насоса. Грязная вода быстро разрушает такой непрочный материал, как резина, поэтому именно поршень первым выходит из строя.

Каналы отвода воды. С их помощью вода из камеры нагнетания поступает в трубопровод. Так же, как и поршень, такие каналы разрушаются под воздействием грязной воды и не подлежат ремонту, только замене. В некоторых случаях устройство включает в себя небольшой фильтр, который отсортировывает мелкий мусор и частицы грунта перед подачей воды в камеру всасывания.

Стандартные модели вибрационных погружных насосов имеют следующие технические характеристики:

  • мощность 245 Вт;
  • подъем воды на высоту 40-90 м;
  • длина кабеля составляет 10-400 м, питание от сети 220 В;
  • внешний диаметр 7,5-10 см;
  • производительность 360-3000 л воды в минуту.

Если разобраться более детально, то весь процесс прокачки воды автоматикой выглядит следующим образом.

При подключении насоса к электрической сети на катушку подается ток, и образуется электромагнитное поле вокруг нее. В результате действия этого поля к намагниченной катушке начинает притягиваться вибратор, расположенный в камере нагнетания. Вслед за притяжением вибратора изгибается и притягивается через шток резиновый поршень, тем самым создавая разряжение во всасывающей камере. Ее пространство заполняется водой, которая просачивается через клапаны-грибки.

За счет переменности тока намагничивание периодически исчезает, за счет чего шток отбрасывается силой амортизатора и давит клапаном на воду внутри камеры всасывания. Так как клапаны не дают жидкости просочиться назад в источник, то она движется в нагнетающую камеру, из которой в момент вновь появившегося напряжения устремляется за счет давления по каналам. Частота таких циклов составляет около 100 штук в секунду, поэтому движение штока является, по сути, вибрацией, за что данное устройство и получило название «вибронасос».

Как работает вибрационный насос?

Аппарат работает по принципу разницы давления в нагнетающем отсеке. Подсос воды в камеру происходит за счет возвратно-поступательных движений поршня резиновой диафрагмы.

Если детальней рассматривать, то выглядит это таким образом. Когда погружное устройство включается в электросеть, на обмотку катушки поступает ток и создается магнитное поле. В итоге катушка сердечника намагничивается и притягивает вибратор.

Таким образом, диафрагма через шток выгибается вовнутрь и подтягивается к нагнетающей камере, поэтому во всасывающей камере образуется разрежение, снижается давление. Пространство всасывающей камеры наполняется водой, которая всасывается из источника через обратные клапаны.

Сама задача переменного тока такая, что на определенное время намагничивание пропадает, шток выходит обратно при помощи амортизатора. Поршень давит на воду, которая находится внутри камеры всасывания и в ней увеличивается давление. Так как клапаны закрываются давлением воды, ничего не остается, как выходить в нагнетающую камеру.

Когда намагничивание происходит опять и шток выходит назад одновременно с поршнем, то в нагнетающей камере увеличивается давление и вода выходит по каналам к водопроводу. В это же время во всасывающей камере образуется разрежение и всасывание воды из источника.

Эти такты намагничивания происходят более 100 раз в секунду. Поступательные передвижения штока, по большому счету, являются вибрациями, за что этот тип насосов и называется «вибрационным».

Параметры подбора

Насосы для скважин легко отличить даже по внешнему виду. Они представляют собой вытянутый в длину цилиндр из нержавейки или пластика. Естественно, модели из нержавеющей стали дороже — сталь должна быть высокого качества (обычно это пищевая AISI304). Насосы в пластиковом корпусе намного дешевле. Хоть их делают из особого ударопрочного пластика, с ними обращаться надо аккуратно — ударные нагрузки он все-таки не очень хорошо переносит. Все остальные параметры придется подбирать.

Краткие технические характеристики насоса для скважины

Расход воды и производительность насоса

Чтобы вода в доме или на даче была с достаточным напором, необходимо оборудование, которое может доставить требуемый объем жидкости. Этот параметр называется производительностью насоса, измеряется в литрах или миллилитрах (граммах) в единицу времени:

  • мл/с  — миллилитры в секунду;
  • л/мин — литры в минуту;
  • л/ч или куб/ч (м3/ч) — литры или кубометры в час (один кубометр равен 1000 литров).

Скважинные насосы могут поднимать от 20 литров/мин до 200 литров/мин. Чем более производительный агрегат, тем больше потребляемая мощность и выше цена. Потому этот параметр выбираем с разумным запасом.

Один из ключевых параметров подбора скважинного насоса — производительность

Считается необходимое количество воды двумя методами. Первый учитывает количество проживающих людей и общий расход. Если живут в доме четыре человека, то расход воды в сутки будет по нормам 800 литров (по 200 л/чел). Если из скважины будет не только водоснабжение, но и полив, то необходимо добавить еще некоторое количество влаги. Общую сумму делим на 12 (не на 24 часа, потому что ночью водопроводом пользуемся по минимуму). Получаем сколько будем в среднем расходовать в час. Разделив его на 60, получаем требуемую производительность насоса.

Например, на семью из четырех человек и полив небольшого огорода уходит 1500 литров в сутки. Делим на 12, получаем 125 литров/час. В минуту это будет 2,08 л/мин. Если у вас часто бывают гости, воды может потребоваться немного больше, так что расход можем увеличить примерно на 20%. Тогда нужно будет искать насос с производительностью около 2,2-2,3 литра в минуту.

Высота подъема (напор)

Подбирая насос для скважины, вы неминуемо будете изучать технические характеристики. Там есть такие параметры как высота подъема и глубина погружения. Высота подъема — называется еще напор — расчетная величина. Она учитывает глубину, с которой насос будет качать воду, высоту, на которую ее надо поднять в доме, протяженность горизонтального участка и сопротивление труб. Рассчитывается по формуле:

Формула расчета напора насоса

Пример расчета требуемого напора. Пусть надо будет поднимать воду с глубины (место установки насоса) 35 метров. Горизонтальный участок составляет 25 метров, что приравнивается к 2,5 метрам подъема. Дом двухэтажный, наивысшая точка — душ на втором этаже на высоте 4,5 м. Теперь считаем: 35 м + 2,5 м + 4,5 м = 42 м. Эту цифру умножаем на поправочный коэффициент: 42 * 1,1 5 = 48,3 м. То есть, минимальный напор или высота подъема — 50 метров.

Если в системе водоснабжения дома присутствует гидроаккумулятор, в расчет берется не расстояние до высшей точки, а его сопротивление. Оно зависит от давления в емкости. Одна атмосфера приравнивается 10 метрам напора. То есть, если в ГА давление 2 атм, при расчете вместо высоты дома подставляете 20 м.

Глубина погружения

Еще один важный параметр в технических характеристиках — глубина погружения. Это величина, с которой насос может выкачать воду. Она изменяется от 8-10 м для совсем маломощных моделей до 200 м и больше. То есть выбирая насос для скважины, вам надо смотреть сразу на обе характеристики.

Для разных скважин глубина погружения разная

Как же определить, насколько глубоко надо опускать насос? Эта цифра должна стоять в паспорте на скважину. Она зависит от общей глубины скважины, ееразмера (диаметра) и дебита (скорости с которой прибывает вода). В общем случае рекомендации такие: насос должен находится ниже зеркала воды не менее чем на 15-20 метров, но лучше еще ниже. При включении насоса уровень жидкости снижается на 3-8 метров. Оставшееся над ним количество и выкачивается. Если насос очень производительный, он качает быстро, опускать его надо ниже, иначе он будет часто отключаться из-за отсутствия воды.

Диаметр скважины

Немаловажную роль в подборе оборудования играет диаметр скважины. Большая часть бытовых скважинных насосов имеет размеры от 70 мм до 102 мм. Вообще это параметр принято измерять в дюймах. Если так, то проще всего найти трех и четырех дюймовые экземпляры. Остальные поставляются на заказ.

Насос для скважины должен помещаться в обсадную трубу

Центробежные насосы

В данном виде устройств основным рабочим элементом является диск, на котором зафиксированы лопатки. Они имеют наклон в сторону, противоположную направлению движения. Лопатка закрепляется на валу, который приводится в движение электрическим двигателем. В конструкции может быть использовано одно или два колеса. Во втором случае лопатки соединяют их между собой.

Принцип действия центробежного насоса основан на том, что вода через входной патрубок поступает в рабочую камеру. Среда, захваченная вращающимися лопатками, начинает двигаться вмести с ними. Центробежная сила перемещает воду от центра колеса к стенкам камеры, где создается повышенное давление. За счет него вода выбрасывается через выходное отверстие. Благодаря тому, что вода движется постоянно, насосы такого типа не создают пульсацию в водопроводе.

Использование центробежных насосов в бытовых целях позволяет выполнить различные задачи. Часто они используются для добычи воды из скважины или колодца. Откачанную таким образом воду можно использовать для обустройства водоснабжения дома, а также применить для полива участка. С помощью моделей центробежного типа можно обеспечить циркуляцию теплой воды в отопительной системе: благодаря тому, что перекачивающий центробежный насос не дает пульсации, в системе не будет появляться воздух. Различные подвиды подобных насосов можно использовать для откачивания воды из подвалов или бассейна, для удаления фекальных масс, а также в качестве дренажных машин.

Слабые места вибрационных моделей

Невзирая на простой принцип работы, конструкцию и неприхотливость в эксплуатации, все-таки у вибрационного насоса существуют и слабые места:

  • Соединения резьбы раскручиваются. Под воздействием вибрации резьба обратных клапанов и поршня раскручивается. Полезным будет после приобретения насоса заменить все гайки на самоконтрящиеся.
  • Не любят сухой ход. Если насос не имеет термозащиту, то даже 10 секунд работы вхолостую хватит, что обмотка повредилась.
  • Резиновые элементы быстро изнашиваются под действием мелких частиц и песка. В итоге эффективность и производительность насоса снижается.
  • Коррозия болтов. Корпус насоса сделан из алюминия, но вот крепежные болты стальные. Даже покрытие цинком не защищают от воздействия влаги.
  • Чувствительность к перепадам тока. Падение тока всего на 15% уменьшает производительность в два раза. Поэтому использовать насос надо только со стабилизатором напряжения.
  • Зачастую в новых насосах обратный клапан слабо зафиксирован, либо наоборот, очень сильно. Потому надо отрегулировать крепление.

Подбирая вибрационный погружной насос, кроме основных характеристик, нужно обращать внимание на все остальные конструктивные мелочи, которые облегчают его эксплуатацию. К примеру, длинный провод в прочной обмотке даст возможность эксплуатировать насос при любой температуре

Длина провода обязана быть такой, чтобы без проблем дотянуть вилку до розетки. Также очень важными являются удобные соединения резьбы и установка универсального переходника, это даст возможность подключить стандартную трубу водопровода 19-25 миллиметров.

Устройство и принцип действия вибрационного насоса

Все вибрационные насосы работают за счёт того, что давление в нагнетающей камере постоянно изменяется. Закачка воды в эту ёмкость осуществляется посредством возвратно-поступательных движений поршня.

Принцип действия погружной вибрационной модели насоса выглядит так:

  1. После включения оборудования в сеть на обмотку катушки поставляется ток, который способствует возникновению магнитного поля.
  2. Из-за намагничивания катушки вокруг сердечника к ней притягивается вибратор, расположенный в нагнетательной камере.
  3. Благодаря этому резиновый поршень посредством штока изгибается и приближается к нагнетательной камере. За счёт этого во всасывающей ёмкости снижается давление.
  4. Это способствует тому, что во всасывающую камеру затягивает воду из источника через обратный клапан.
  5. Переменный ток способствует тому, что на небольшой промежуток времени намагничивание исчезает. В результате этого шток возвращается обратно благодаря амортизатору.
  6. Поршень давит на воду, которая находится во всасывающей ёмкости. Это приводит к повышению давления в камере.
  7. Поскольку обратный клапан находится в закрытом состоянии из-за давления воды, жидкость устремляется в нагнетательную камеру.
  8. Когда намагничивание возвращается, шток с поршнем отодвигается назад, способствуя повышению давления в нагнетательной камере. Благодаря этому вода продвигается по каналу к магистральному трубопроводу. В этот же момент во всасывающей ёмкости давление понижается, за счёт чего жидкость засасывается из источника.

Дополнительные правила, которых следует придерживаться

Часто проблемы системы могут быть связаны с трубами:

  • Выбирая насос, лучше всего довериться специалистам. В результате техника прослужит значительно дольше, а вероятность появления поломок снизится.
  • Если такая возможность отсутствует, то необходимо иметь в виду, что насосы немецкого производства считаются более функциональными и прочными в сравнении с итальянскими.
  • В условиях глинистых почв предпочтительнее использовать пластиковые трубы, нежели металлические или из других материалов. Приобретая насос лучше не экономить, а покупать только высококачественные европейские модели.

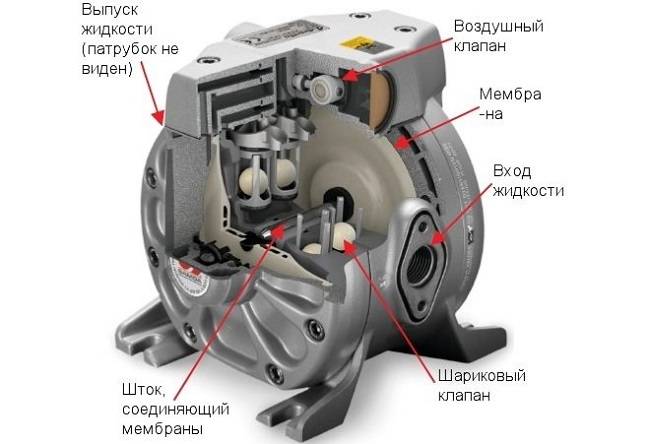

Мембранные устройства

Мембранный насос – это относительно новый вид оборудования для перекачивания жидкостей и прочих веществ. Данный тип оборудования способен работать с газообразной средой и делает это за счет специальной мембранный или диафрагмы. Она совершает возвратно-поступательные движения и с заданной цикличностью меняет объем рабочей камеры.

Конструкция устройства включает:

  • мембрану;
  • рабочую камеру;
  • шток для соединения диафрагмы с валом привода;
  • кривошипно — шатунный механизм;
  • клапаны для защиты от поступления вещества назад;
  • входной и выходной патрубок.

Работа осуществляется следующим образом: при запуске шток выгибает мембрану, что увеличивает объем камеры и создает в ней эффект вакуума. Это явление обеспечивает всасывание перекачиваемой среды. После заполнения камеры шток возвращает мембрану на место, объем резко уменьшается, и вещество выталкивается через выходной патрубок. При этом для того, чтобы жидкость или газ не попали обратно в момент возвратного движения, вход автоматически перекрывается специальным клапаном.

Существуют модели с двумя клапанами, расположенными параллельно друг другу. Здесь процесс осуществляется аналогично, только рабочих камеры две, и при каждом движении из одного вода выходит, а в другой входит. Такие устройства считаются более эффективными.

Преимущества мембранных насосов:

  • могут работать с любой средой;
  • небольшой размер;
  • тихая работа;
  • отсутствие вибрации;
  • простота и надежность конструкции;
  • экономичность по энергопотреблению;
  • поддержание высокой чистоты перекачиваемого вещества;
  • невысокая цена;
  • длительный срок службы;
  • не требуют особого или частого ухода, им не нужна смазка;
  • заменить испорченные детали сможет человек без специального образования;
  • обладают высокой универсальностью.

При таком обилии плюсов существенных минусов не выявлено.

Мембранный насос широко применяется в медицине и фармацевтике, в фермерских хозяйствах (в доильных аппаратах). Их используют для производства продуктов питания, в атомной сфере. С их помощью делают насосы-дозаторы для использования на производстве лаков и красок, они применяются в полиграфии и в различных местах, где есть потребность работы с ядовитыми и опасными веществами. Работать с последними можно безопасно, так как мембранные насосы имеют высокую герметичность.

Определение характеристик скважины

Чтобы правильно подобрать насос для скважины, требуется знать ее точные характеристики. Обычно организация, проводящая бурение с использованием профессионального оборудования, по окончании работ предоставляет акт, где указаны все параметры скважины. Но если бурение было произведено не профессионалами, или документация была утеряна, то потребуется самостоятельно определить характеристики источника водозабора.

К основным характеристикам водоносной скважины относятся:

  • статический и динамический уровни воды;
  • дебит сооружения;
  • диаметр трубы;
  • глубина расположения основания дна.

Статический уровень

Под статическим уровнем жидкости в скважине подразумевают расстояние от поверхности земли до зеркала воды.

Чтобы узнать это расстояние, необходимо сделать следующее.

  1. Приблизительно за час до проведения замеров прекратите забор воды из скважины, чтобы восстановился ее естественный уровень.
  2. Возьмите бечевку достаточной длины и привяжите к ее концу небольшой груз.
  3. Опускайте веревку в скважину, пока не услышите звук, похожий на хлопок. Звук будет означать, что грузик достиг воды.
  4. Далее, сделайте отметку на бечевке и вытяните ее.
  5. Разложив веревку на земле, измерьте расстояние от конца грузика до отметки с помощью рулетки. Полученный результат и будет значением статического уровня воды.

Динамический уровень

Данный параметр измеряется после того, как аппарат проработал некоторое время, и определяет расстояние от зеркала воды до поверхности грунта. Измерения проводятся следующим образом.

  1. Включите скважинный насос и дайте ему поработать несколько минут. Если у вас нет данного оборудования, то его придется одолжить для проведения измерений.
  2. Привяжите к концу веревки пластиковую бутылку с небольшим количеством воды. Бутылка должна выполнять роль поплавка и не тонуть.
  3. Опустите бутылку в скважину (можно при работающей гидромашине) и наблюдайте за веревкой. Когда вода в шахте перестанет убывать и остановится на одном уровне, то сделайте отметку на бечевке и вытащите ее.
  4. Измерьте расстояние до отметки. Полученный результат показывает, на сколько вода опускается при работающем насосе. То есть вы узнаете ее динамический уровень.

Уровень дна

Кроме всего, необходимо узнать, на каком расстоянии от статического уровня воды находится дно шахты. В данном случае груз опускается до самого дна, делается отметка на веревке и проводятся вычисления разницы между динамическим уровнем (ранее полученным) и уровнем дна.

Эта информация поможет выбрать мощность и размер насоса, поскольку агрегат должен находиться ниже динамического уровня и на определенном расстоянии от дна. Например, измерения показали, что вода при работе аппарата опускается на 2 метра. Причем до дна от этой отметки остается 1 метр. Но поскольку агрегат должен находиться немного ниже динамического уровня, то он окажется очень близко возле дна скважины и будет всасывать вместе с водой песок. Если это произойдет, то устройство выйдет из строя или будет подавать наверх мутную воду.

Дебит скважины

Количество жидкости, которое можно получить за определенную единицу времени, называют дебитом скважины. Измеряют его в м3/ч или л/мин. Если при работе насоса вода успевает прибывать в скважину и не заканчивается, то для данного источника мощности этой гидромашины хватает. Но если вы заметили, что расход воды больше, чем ее пополнение, то для правильного выбора мощности агрегата следует вычислить производительность скважины.

  1. Подготовьте одну или несколько больших емкостей с известным объемом.
  2. Включите насос и направьте воду в подготовленные емкости.
  3. Когда услышите “всхлипывающий” звук из скважины, выключите агрегат. Этот звук означает, что аппарат выкачал воду из шахты. С этого момента засеките время.
  4. Через некоторое время проведите измерение статического уровня воды. Если уровень не восстановился, подождите еще немного (не останавливая секундомер).
  5. После восстановления статического уровня остановите время. Разделив объем воды в емкостях на время, вы узнаете дебет скважины.

Зная дебит скважины, легко подобрать насосное оборудование, которое будет соответствовать ее производительности.

Диаметр трубы

Диаметр обсадной трубы, по сути, и является диаметром скважины. При выборе погружного оборудования необходимо учитывать данный параметр, чтобы агрегат мог свободно перемещаться по трубе вверх и вниз.

Монтаж глубинного насоса

Установка глубинного насоса в колодец выполняется в таком порядке:

  • Подвешивается на металлический трос.
  • Установку устройства можно производить вертикально или горизонтально. Но крепить их нужно только на трос из нержавеющей стали или с защитным покрытием, предохраняющим от коррозии металла.

Подготовка глубинного насоса к установке в колодец

  • Трос крепится к верхней части колодца.
  • Отмеряется необходимая длина его.

Схема подключения глубинного насоса

Обязательно при проведении работ по подключению изделия должна соблюдаться инструкция.

Подключение глубинного насоса

На схеме:

  • Поз. 1 — глубинный электронасос.
  • 2- хомуты для фиксации кабеля электропитания.
  • 3 — датчики контролирующие уровень воды, защищающие насос от работы всухую.
  • 4 — крепление крепежных тросов на крышке сооружения.
  • 5 – манометр.
  • 6 — клапан обратный.
  • 7 — заслонка регулирующая расход воды.
  • 8 — кабель для электропитания устройства.
  • 9 — пульт управления.
  • 10 — емкость для поддержания давления в системе.
  • 11 — реле давления.
  • 12 – электрокомпрессор.

Порядок проведения работ:

  • Подключаются к системе ниппель и клапан.
  • Все места соединений тщательно герметизируются строительной специальной клейкой лентой.
  • Возвратный клапан соединяются с ниппелем.
  • Подключается шланг для снабжения водой. Ниппелем фиксируется его наконечник.
  • В месте монтажа перекрытия колодца, устанавливается шланг до места выхода мембранного бака в жилом доме.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
