Заземление и защитные меры электробезопасности в ПУЭ

Правила монтажа

Теперь, что касается проводки заземляющих проводников. Их можно проводить по бетонным и кирпичным конструкциям, как в горизонтальной плоскости, так и в вертикальной. Крепление к конструкциям производится дюбелями, между которыми можно оставлять расстояние:

  • на прямолинейных участках в диапазоне 600-1000 мм;
  • на изгибах и поворотах не более 100 мм.

Расстояние от напольного основание до места крепежа должно составлять 400-600 мм. Если заземляющая система проводников будет прокладываться во влажных помещениях, то под них необходимо будет уложить подкладки толщиною не меньше 10 мм.

Самостоятельное изготовление

После подготовки всех необходимых материалов и выбора подходящего места для обустройства заземления можно переходить к непосредственным операциям по сборке заземляющего контура. На подготовительной стадии нарезаются трубные или другие профильные отрезки, размер которых выбирается на 20-30 см больше расчётного (это нужно для компенсации изгиба вершины заготовки при её вбивании в землю).

Одновременно с подготовкой точечных штыревых заземлителей начинается этап земляных работ, состоящих в подготовке канавок со скошенными краями (для лучшего удерживания грунта от осыпания).

Порядок производимых при земляных работах операций выглядит следующим образом:

  • Сначала подготавливается (расчищается) площадка под будущий контур заземления и делается его разметка;
  • Затем по уже нанесённой разметке выкапываются канавки глубиной 70-80 см и шириной порядка 50 см (глубина выбирается из соображения минимальной коррозии металлосвязей);
  • После этого нарезанные по длине штыри забиваются в намеченных точках так, чтобы над поверхностью выступало около 20 см (смотрите фото ниже);

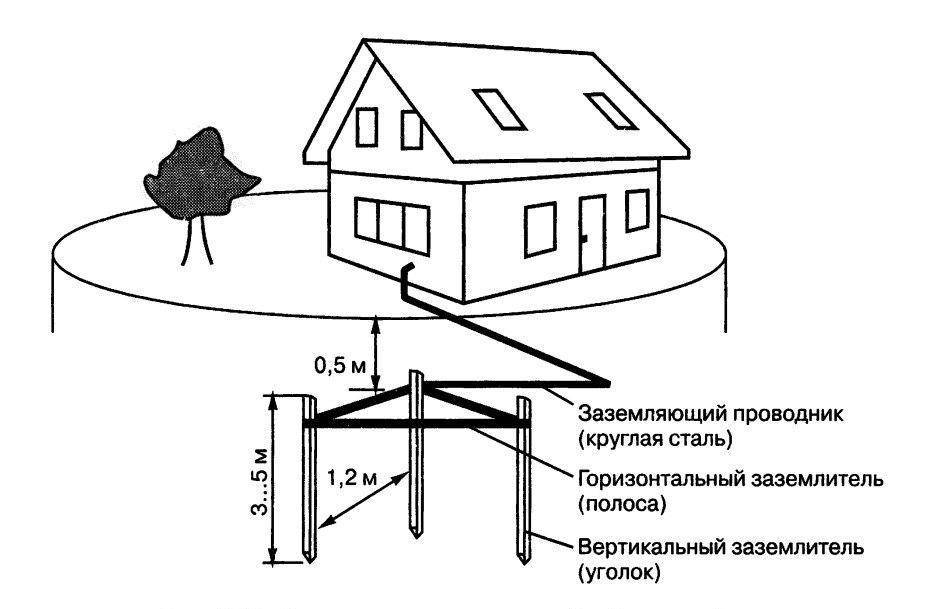

Обустройство заземляющего контура

  • По завершении монтажа всех вертикальных элементов верхние их части срезаются, а контактные площадки тщательно зачищаются, после чего к ним привариваются металлосвязи;
  • После того, как все сварочные швы остынут, они зачищаются болгаркой со шлифовальным диском, а затем окрашиваются специальной защитной краской на основе гудрона;

Обратите внимание! Покраске подвергаются лишь места образования сварных сочленений, наиболее подверженные коррозии

  • Далее от ближайшей к жилому строению точки КЗ прокапывают канавку на ту же глубину, что была вырыта под металлосвязи (её ширина может быть чуть меньше, поскольку соединительная полоса делается цельной, не требующей проведения сварных работ);
  • Затем в подготовленную траншею укладывается полоса металла с типоразмером не менее 25х4 мм, которая впоследствии приваривается к штырю или перемычке (металлосвязи);
  • На заключительной стадии работ у самой стены дома уже проложенная металлическая полоса поднимается на высоту порядка 200 мм, где к ней на болт или сварку подсоединяется шина (провод), идущая на ГЗШ распределительного щитка (фото ниже).


Ввод заземления в дом

Для подключения готового заземления в действующую цепь электроснабжения потребуется ознакомиться с существующими схемами организации заземления.

Ввод в дом

На шину заземления распределительной системы контур заводится с помощью стальной полосы с типоразмером 24х4 мм или же медной и гибкой проволоки сечением 10 мм². В отдельных случаях, специально оговариваемых в ПУЭ, для этого допускается применять алюминиевый провод сечением 16 мм² (смотрите рисунок ниже).


Схема заведения заземления в щиток

При возможности выбора между предложенными выше вариантами предпочтение отдаётся медному проводу, имеющему наиболее подходящие для выполнения поставленной задачи характеристики.

В заключительной части обзора обратим внимание пользователей на то, что сделать заземляющий контур своими руками не очень просто, поскольку при проведении этих работ необходимо строгое соблюдение требований ПУЭ. Для тех, кто полностью не уверен в своих силах, всегда имеется «запасной» выход – пригласить представителей организации, специализирующейся на изготовлении заземлений

Заземлители искусственные и естественные

С терминами разобрались, теперь можно рассмотреть, какие проводники можно использовать в качестве заземлителя. По заголовку раздела становится понятным, что они могут быть или естественными, или искусственными.

К естественным относятся металлические системы подземных трубопроводов (водопровод, канализация, скважины) или металлические конструкции зданий и сооружений, глубоко входящие в землю.

Что касается искусственных заземлителей, то для этого чаще всего используются металлические профили, которые вбиваются в землю на глубину от 2,5 до 3 м. Чаще всего для этих целей применяются стальные уголки с шириною полки 50 мм, арматуру или трубы. Обязательное условие – это оставить над поверхностью земли 10 см торчащего профиля. Заземлителей должно быть или четыре, или три, они устанавливаются или квадратом, или треугольником. Торчащие концы обвязываются круглой арматурой диаметром 10-16 мм или стальной полосой шириною 30 мм. Все стыки производятся только электросваркой.

Крепление на кронштейнах

Крепление прямо на стены разрешено только в помещениях с сухой неагрессивной атмосферой. При наличии в воздухе большого количества влаги и едких паров заземляющие проводники полагается приваривать к опорам. Расстояние до стены должно составлять не менее 10 см. Держатели шин заземления изготовляются из стали, их крепят пистолетными дюбелями или приваривают к вмазанным в стену закладкам. На сложных поверхностях применяют дюбели с распорной гайкой или капроновые распорные дюбели. Расстояние между опорами должно составлять от 600 мм до 1000 мм по прямой, на углах 100 мм от точки поворота. Рекомендуемая высота, на которой должен быть размещен кронштейн, составляет от уровня пола 400-600 мм.

Проводники заземления окрашиваются по всей длине желтыми и зелеными прилегающими друг к другу полосами. Цветные полосы должны иметь одинаковую ширину, для шин она установлена в диапазоне 15-100 мм.

Использование стальной полосы в качестве заземляющего проводника хорошо показало себя на практике и признано эффективным и выгодным.

Трубостойки

Чтобы установить устройство ввода в коммерческое здание или загородный дом, необходимо использовать трубостойку. Главной ее задачей является фиксация провода питания, который ведет к щиту, а также установки самого щита.

Согласно требованиям правил ПУЭ, трубостойка нуждается в обязательном заземлении.

Недалеко от щита надо просверлить отверстие, через которое важно поместить болт заземления. Как сама трубостойка, так и щит требуют качественное заземление

Недалеко от стойки следует вбить металлический уголок полутораметровой длины. Далее следует соединение трубостойки, щита и уголка.

Защите подлежит и нулевая шина. На нее надо подключить нулевой провод маркировки СИП4, который идет с опоры. Чтобы выполнять операцию, нужно воспользоваться желто-зеленым проводом маркировки ПВ-3, на которой установлены наконечники. На этом заземление металлической трубостойки можно считать завершенным.

Правила заземления трубопроводов

Заземление трубопроводов – мероприятие обязательное, закрепленное в ПУЭ. Именно таким образом можно повысить безопасность их эксплуатации, ведь в трубных системах скапливается статическое электричество, плюс всегда есть вероятность попадания молнии в трубы. Требования правил устройства электроустановок обеспечить заземлением не только трубопроводы внешние, но и внутренние (технологические и коммуникационные).

В ПУЭ четко регламентировано, как должно проводиться заземление трубопроводов.

  • Во-первых, система труб должна быть единой непрерывной сетью, соединяемой в единый контур.
  • Во-вторых, к заземляющей системе трубопроводы должны быть подключены минимум в двух точках.

Что касается первой позиции, то это не значит, что сама трубопроводная система должна быть непрерывной. Здесь будет достаточно обеспечить соединение участков или отдельных трубопроводов в одну единую сеть, для чего чаще всего используются так называемые межфланцевые перемычки. По сути, это обычный медный провод марки или ПВЗ, или ПуГВ. Крепление перемычек к трубопроводу обеспечивается сваркой, болтовым соединением или устанавливается хомут заземления для труб.

Что касается второй позиции, то специалисты рекомендуют не разбрасываться по всей линии технологической цепочки, просто провести соединение в начале и конце контура.

Виды материала (профили)

Согласно требованиям ПУЭ, содержащим указания на то, каким должно быть сопротивление растекания тока в грунте, в большинстве случаев этот показатель устанавливается на уровне не более 4 Ом. Для получения этого значения обычно приходится приложить немало усилий, направленных на то, чтобы придерживаться заданных теми же требованиями технологий.

В первую очередь, это касается используемых при сборке заземляющего контура материалов, подбираемых, исходя из следующих условий:

  • При выборе штырей предпочтение должно отдаваться заготовкам из черного металла;
  • Наиболее часто применяется пруток типоразмером 16-20 мм или уголок с параметрами 50х50х5 мм и толщиной металла около 5 мм;
  • Применять в качестве элементов контура арматуру не допускается, поскольку она обладает каленой поверхностью, влияющей на нормальное стекание тока;
  • Для этих целей подходит именно чистый пруток, а не его арматурный заменитель.

Обратите внимание! Для районов с засушливым летом лучше всего подходят трубные толстостенные металлические заготовки, нижний конец которых сплющивается на конус, а затем в этой части трубы просверливаются несколько отверстий. Согласно положениям ПУЭ, перед их размещением в грунте сначала бурятся лунки нужной длины, поскольку забить их вручную достаточно проблематично

В случае особо засушливого лета и резком ухудшении параметров заземлителя в полые части труб заливается концентрированный соляной раствор, что позволяет получить такое сопротивление, какое должно быть в соответствии с требованиями ПУЭ. Длина трубных заготовок выбирается в пределах 2,5-3 метра, что вполне хватает для большинства российских регионов

Согласно положениям ПУЭ, перед их размещением в грунте сначала бурятся лунки нужной длины, поскольку забить их вручную достаточно проблематично. В случае особо засушливого лета и резком ухудшении параметров заземлителя в полые части труб заливается концентрированный соляной раствор, что позволяет получить такое сопротивление, какое должно быть в соответствии с требованиями ПУЭ. Длина трубных заготовок выбирается в пределах 2,5-3 метра, что вполне хватает для большинства российских регионов.

К этому виду профильных заготовок предъявляются особые требования, касающиеся порядка их размещения в почве и состоящие в следующем:

  • Во-первых, трубные элементы защитного контура должны размещаться на глубине, превышающей уровень промерзания грунта не менее чем на 80-100 см;
  • Во-вторых, в особо засушливых местностях примерно треть длины заземлителя должна достигать влажных слоёв почвы;
  • В-третьих, при выполнении второго условия следует ориентироваться на особенности расположения в данном регионе так называемых «грунтовых вод». В случае если они находятся на значительной глубине, по правилу, сформулированному в положениях ПУЭ, необходимо будет подготовить более длинные трубные отрезки.

С видом и профилем используемых при обустройстве заземлителя штыревых заготовок можно ознакомиться на размещённом ниже рисунке.


Допустимые профили штырей

На практике в большинстве регионов России обычно применяются стальной уголок и полоса из того же металла. Для того чтобы получить более точные параметры используемых элементов заземления, потребуются данные геологических обследований. При наличии этой информации можно будет привлечь к обсчёту параметров заземлителя специалистов.

Из чего делается металлосвязь

Соединяющие штыри элементы (металлосвязь) обычно изготавливается из следующих электротехнических материалов:

  • Типовая медная шина, имеющая сечение на менее 10 мм2;
  • Алюминиевая полоса с поперечным сечением порядка 16 мм2;
  • Стальная полоска 100 мм2 (типоразмер – 25х5 мм).

Классическая металлосвязь делается обычно в виде нарезанных по размеру стальных полос, крепящихся на сварку к уголкам или оголовкам прутка.

Важно! От качества сварочного сочленения зависит, сможет ли данное заземляющее устройство или контур пройти проверочные испытания на соответствие переходного сопротивления нормируемому значению (4 Ома)

При применении более дорогих алюминиевых (медных) полосок к ним на сварку крепится болт подходящего типоразмера, на котором впоследствии фиксируются подводящие шины

Главное, на что нужно обращать внимание при обустройстве любых соединений, – это надёжность получаемого в результате контакта

Для этого перед оформлением болтового сочленения необходимо тщательно зачистить обе соединяемые детали до появления блеска чистого металла. Дополнительно эти места желательно обработать шкуркой, а после закручивания болта хорошо его поджать, что обеспечит более надёжный контакт.

Требования к заземляющим устройствам (ЗУ)

Согласно требованиям нормативов любые действующие электроустановки должны защищаться специальным заземляющим контуром (ЗК), в состав которого входит такая обязательная составляющая, как заземлитель.

Последний представляет собой сборную конструкцию из металлических элементов, обеспечивающих надёжный контакт с землёй и способствующих растеканию тока в неё.

Это сооружение (часть заземления), как правило, изготавливается из отдельных токопроводящих элементов (металлических прутьев, трубных заготовок или стандартных профилей), погружаемых в грунт на определённую глубину.

Правилами обустройства таких конструкций предполагается, что для их изготовления могут применяться только сталь или медь, но никак не алюминий или другие металлы.

Этими же правилами оговариваются и возможные варианты конструкций заземлителя, а также устанавливается соответствие их показателям, нормируемым по ПУЭ.

Цветовая маркировка фазы, нуля и земли

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.

Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.

Защитный и рабочий нулевой проводник

Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.

PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.

У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

Резюмируя вышесказанное:

  1. ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
  2. земля (нулевой заземляющий) (PE) – желто-зеленый;
  3. совмещенный провод (PEN) – желто-зеленый с синими метками по концам.

Фазные провода

В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.

Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.

Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.

Правила заземления трубопроводов

Заземление трубопроводов – мероприятие обязательное, закрепленное в ПУЭ. Именно таким образом можно повысить безопасность их эксплуатации, ведь в трубных системах скапливается статическое электричество, плюс всегда есть вероятность попадания молнии в трубы. Требования правил устройства электроустановок обеспечить заземлением не только трубопроводы внешние, но и внутренние (технологические и коммуникационные).

В ПУЭ четко регламентировано, как должно проводиться заземление трубопроводов.

  • Во-первых, система труб должна быть единой непрерывной сетью, соединяемой в единый контур.
  • Во-вторых, к заземляющей системе трубопроводы должны быть подключены минимум в двух точках.

Что касается первой позиции, то это не значит, что сама трубопроводная система должна быть непрерывной. Здесь будет достаточно обеспечить соединение участков или отдельных трубопроводов в одну единую сеть, для чего чаще всего используются так называемые межфланцевые перемычки. По сути, это обычный медный провод марки или ПВЗ, или ПуГВ. Крепление перемычек к трубопроводу обеспечивается сваркой, болтовым соединением или устанавливается хомут заземления для труб.

Что касается второй позиции, то специалисты рекомендуют не разбрасываться по всей линии технологической цепочки, просто провести соединение в начале и конце контура.

Заземление оборудования

Правила устройства электроустановок требуют большую часть электрооборудования на 380В и 220В непосредственно подсоединять к заземляющему устройству.

Шина заземления

Защитное заземление электрооборудования требуется проводить при переменном напряжении свыше 42 Вольта и постоянном напряжении от 110 Вольт. А также в условиях переменного напряжения 380В и постоянного напряжения 440В в электроустановках различного типа.

Заземлению подлежат:

  • корпуса электрооборудования
  • металлические каркасы распределительных электрощитов и шкафов
  • оболочки проводов и кабелей
  • приводы аппаратов
  • обмотки трансформаторов
  • стальные тросы
  • трубы электропроводки и электрооборудования
  • металлические корпуса переносных и передвижных электроприемников
  • вторичные обмотки трансформаторов.

Согласно ПУЭ не подходят для заземления:

  1. арматура опорных и подвесных изоляторов;
  2. электрооборудование, зафиксированное на металлических заземленных конструкциях, при условии надежного контакта между ними;
  3. при установке на деревянные конструкции не заземляются кронштейны и осветительная арматура; обшивка электроизмерительных приборов;
  4. поверхность электроприемников с двойной изоляцией;
  5. рельсы, проходящие за территорией электроподстанций.

Глухое погружение нейтрали

Системы заземления разделяют на две большие группы: с глухо заземленной нейтралью и с изолированной. В схеме первого типа нейтральный проводник (обозначается N) всегда заземлен и может быть независимым от защитного PE-проводника, а может соединяться с ним, образуя PEN-проводник.

Если нейтральный провод объединен с защитным проводником, он образует систему TN-C, если проводиться отдельно − систему TN-S, в случае, когда объединен на подстанции с защитным проводником, а при входе в здание разделяется на два проводника – защитный PE и функциональный N, образуется система TN-C-S. Еще одним видом является система, при которой нейтральный проводник заземляется на подстанции и к потребителю трехфазный ток поступает по четырем проводам, одним из которых является ноль N. Это − система TT.

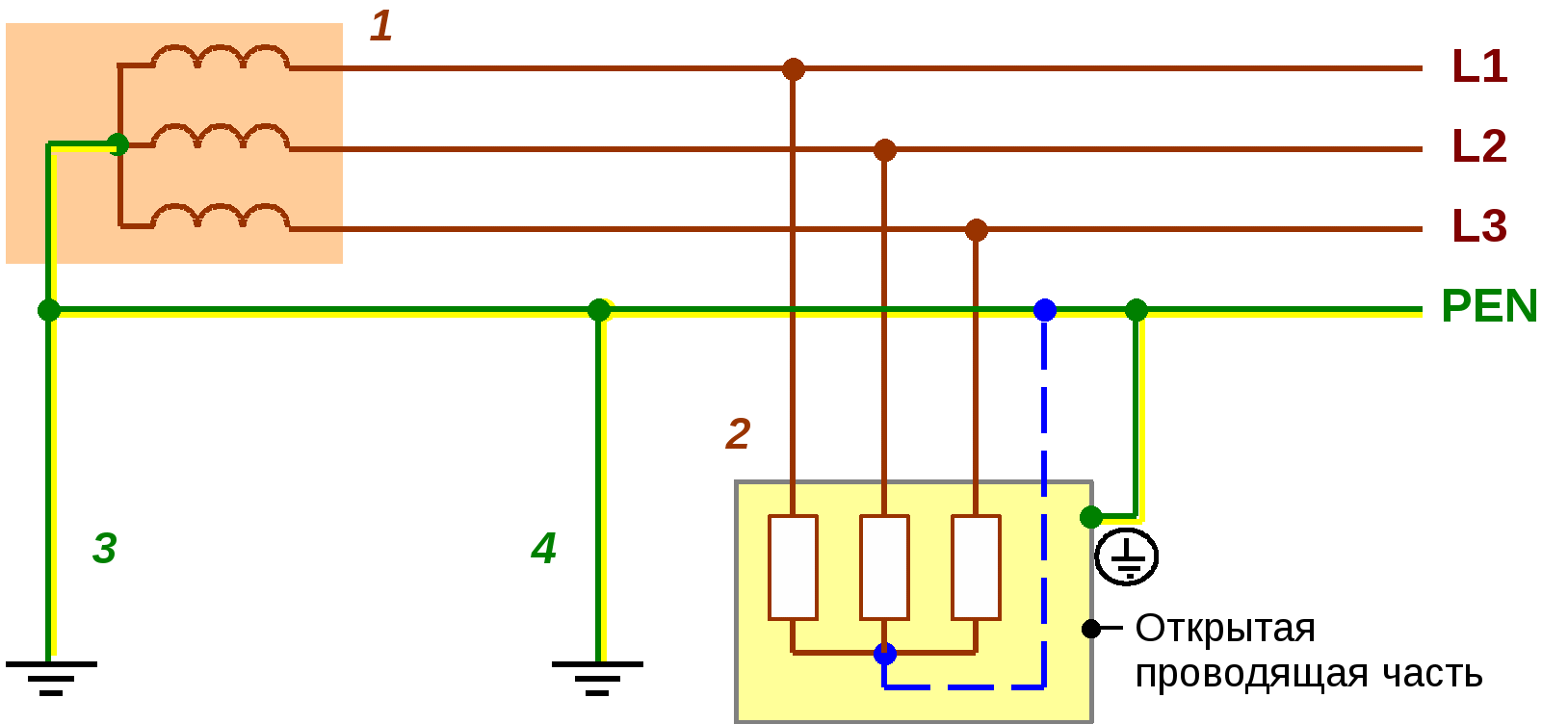

Применение системы TN-C

Система TN-C широко использовалась ранее при так называемой двухпроводной сети. В этом случае в розетках отсутствовал заземленный контакт. В сетях, сконструированных по этой системе, заземлялся нулевой провод, но при обрыве его, все приборы оставались под напряжением. Это вынуждало заземлять корпуса каждого отдельного электроприбора. В современных строящихся зданиях эта система не проектируется. Используется только в старых зданиях.

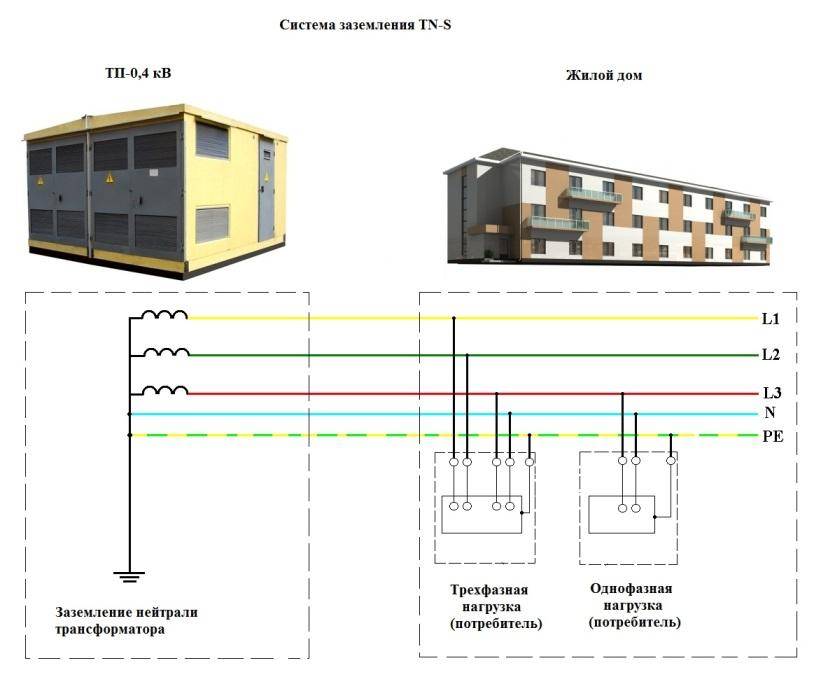

Применение системы TN-S

Система TN-S более совершенна, обладает высокой степенью электробезопасности, так как имеет отдельный заземленный проводник, но стоимость ее неоправданно высока. При трехфазном питании приходится прокладывать от источника пять проводов – три фазы, нейтраль и защитный проводник PE.

Для устранения недостатка системы TN-S была создана TN-C-S. Она предусматривает один проводник PEN, который представляет собой общий провод, заземленный по всей длине от источника питания до ввода в здание, а перед вводом разделяется на нейтраль N и защитный проводник PE. Эта система тоже имеет весомый недостаток. При повреждении проводника PEN на протяжении участка от подстанции до здания, все подключенные внутри здания приборы остаются под опасным напряжением. Для этой системы ПУЭ (Правила устройства электроустановок) требуют проведения мероприятий по устройству дополнительной защиты проводника PEN от механических повреждений.

Тип заземления ТТ

Система ТТ используется для подачи электричества за городом и в сельской местности по линиям электропередач, устанавливаемым на опорах. Подключение электроустановок по этой системе разрешается лишь в том случае, если невозможно обеспечить все условия электробезопасности в системе TN и избежать при этом неоправданных материальных затрат. При контакте с электроприборами защита от тока должна осуществляться путем отключения питания в цепи. Для этого правилами предписываются специальные изделия – устройства защитного отключения – УЗО.

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

И единственным послаблением является возможность нанесения обозначения не по всей длине проводника, а только в местах подключения, как представлено на видео.

Цветовая маркировка проводов

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Итак:

  • Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
  • Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.
  • Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
  • Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.


нулевых и защитных проводников

  • Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
  • Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:

Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

  • Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
  • Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.

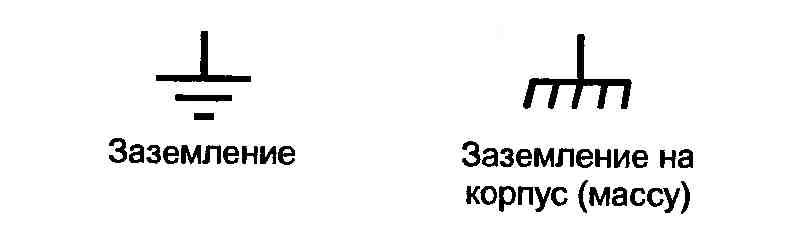

На фото представлен знак заземления

  • Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
  • А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «­―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Влияние изоляции

Показатель удельного сопротивления изоляции способен значительно влиять на характерные особенности трубопровода. Согласно проведенным исследованиям, уровень сопротивления в заземлении трубопровода, использующего битумную изоляцию, может сильно зависеть от разницы потенциалов между грунтом и самим трубопроводом.

Если разница варьируется в пределах нескольких сотен вольт, в дефектных местах может происходить тлеющий разряд, который, в свою очередь, снижает сопротивление заземления. Если разность потенциала находится на уровне одного киловольта и больше, между грунтом и трубопроводом появляется дуговой разряд.

Он, соответственно, сильно снижает сопротивление установленному заземлению. Также может использоваться и переносное заземление, в котором струбцина является основной деталью.

Заземляющие системы (ЗС)

Согласно основным положениям ПУЭ, заземление электроустановок и рабочего оборудования может быть организовано несколькими способами, зависящими от схемы включения нейтрали на трансформаторной подстанции.

По этому признаку различают несколько видов систем заземления, обозначаемых в соответствии с общепринятыми правилами. В основу их классификации заложено сочетание латинских значков «T» и «N», что означает заземлённую на подстанции нейтраль трансформатора.

Добавляемые к этому обозначению буквы «S» и «C» являются сокращениями от английских слов «common» – общая прокладка и «select» – раздельная. Они указывают на способ организации заземляющего проводника на всём протяжении питающей линии от подстанции до потребителя (в первом случае – совмещённый PEN, а во втором – раздельные PE и N).

Объединённое через дефис «C-S» означает, что на некоторой части трассы заземляющий проводник совмещён с рабочим «нулём», а на оставшемся её участке они прокладываются раздельно.

Заземление кабельных лотков: элементы, требования и особенности применения

На этапе ввода в эксплуатацию кабельных трасс электрики осуществляют некоторые меры, повышающие безопасность оборудования. К числу таких действий относится заземление кабельных лотков.

Существует множество разновидностей лотков, отличающихся по типу заземления. Наиболее распространенный тип лотков — проволочные. Они должны устанавливаться в соответствии с условиями, изложенными в ГОСТах и ПУЭ (Правила устройства электроустановок).

Некоторым малоопытным пользователям кажется, что соединение лотков винтами обеспечивает непрерывность кабеля. Однако надежная металлосвязь, о которой судят по проводимости напряжения, достигается далеко не на всех электрических установках. Трасса относится к заземляющим проводникам только при наличии дополнительных перемычек или в случае соединения лотков по определенным стандартам. Требования к соединению изложены в ГОСТ 10434-82.

Для упрощения ориентации в заземлительной системе перемычки должны соответствовать некоей цветовой схеме. Чаще всего речь идет о сочетании зеленого и желтого цветов. Пределы сечения устанавливаются от 4 до 6 квадратных миллиметров.

При организации заземления с использованием самостоятельно сделанных перемычек не следует забывать о важном правиле: концы должны быть обработаны. Под обработкой понимается опрессовка

Винты для фиксации защитных проводников нельзя задействовать для решения иных задач, к примеру, для стыковки лоточного торца или крепления на опоре.

В отдельных модификациях продукции винтовые метизы для лотков оснащаются шайбами или гайками. Эти элементы имеют «царапающую» поверхность. Благодаря такой особенности обеспечивается более надежный электрический контакт, поскольку риск ослабления крепежа значительно уменьшается. Также применяют небольшие медные пластины (их еще называют шинами).
