Как подключить выключатель: используем схемы для правильного подключения

Общие подходы к монтажу

Общий порядок монтажа выключателя будет таков:

• обустроить место установки аппарата (для накладного установить накладку, для встроенного – сделать выемку в стене и смонтировать подрозетник);
• разделать кабель (укоротить, снять верхнюю оболочку, зачистить жилы);
• подсоединить монтируемый выключатель света к проводникам согласно выбранной схеме (в этом хорошую помощь окажет наличие цветовой маркировки жил);
• расключить проводники в распредкоробке;

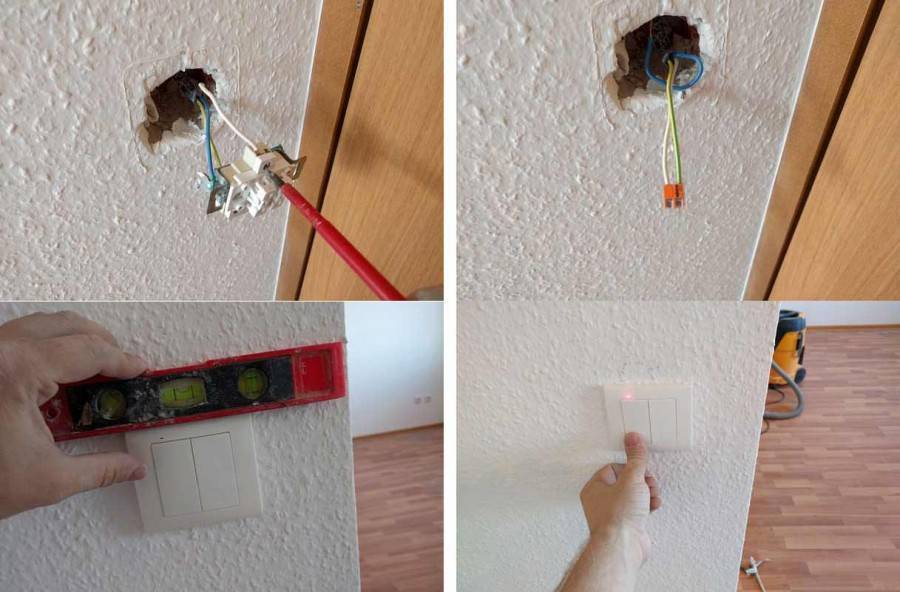

• установить выключатель на место и закрепить его (саморезами, разжатием лепестков);
• установить на место декоративные пластиковые детали.

Основной же принцип монтажа – максимальная безопасность работ. Для этого подключение любого электрического выключателя надо производить при снятом напряжении. В этом случае все пройдет благополучно и выключатель будет служить длительное время.

Подготовительные работы

Первое, что вы должны сделать – отключить питание. Некоторые люди считают, что достаточно отключить только цепь, на которой предстоит устанавливать выключатель, но мы настоятельно рекомендуем вам полностью обесточить вашу квартиру.

Используя индикатор напряжения на каждом проводе, убедитесь, что можно безопасно прикасаться к ним. Лучше проверить несколько раз, прежде чем начинать работу.

Следующий шаг проекта – очистка подрозетника (установочной коробки) от краски, мелких обломков гипсокартона, пыли и грязи. Эта операция очень важна, особенно если речь идет о только что отремонтированной комнате или квартире в новостройке. Но даже если вы заменяете старый выключатель, лучше заранее оценить состояние подрозетника, чтобы убедиться, что новый выключатель может быть установлен и выровнен должным образом.

Подготовка подрозетника к установке выключателя.

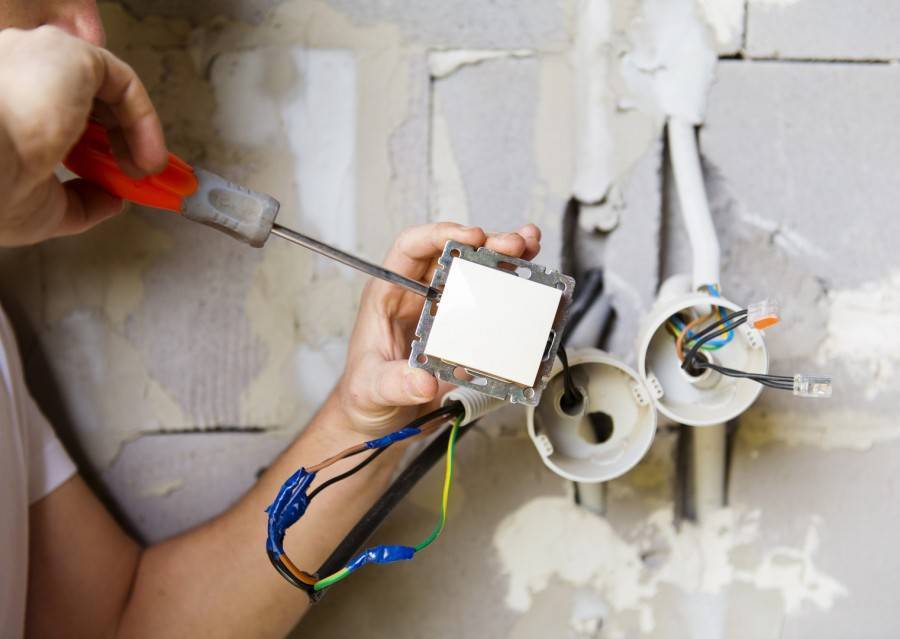

После того как вы купили новый выключатель, вы должны разобрать его с помощью отвертки или же просто руками в зависимости от его типа и производителя. Без этой операции не обойтись, поскольку вы будете подключать электрические провода к внутренней части выключателя. Необходимо снять кнопки выключателя и рамку.

Теперь вам предстоит подключить проводку. Используя плоскогубцы, обрежьте лишнюю длину проводов – они должны выступать из стены примерно на 15 см. Этой длины должно быть достаточно, чтобы без особых затруднений подключить выключатель. Не следует оставлять провода слишком длинными, в противном случае их будет сложно разместить внутри подрозетника.

Сократив провода до нужной длины, вы можете приступать к следующему этапу. С помощью плоскогубцев очистите около 2 см каждого провода от изоляции. Зачищать большую длину опасно, так как оголенные провода при эксплуатации могут случайно соприкоснуться, вызвав короткое замыкание.

С помощью плоскогубцев придайте концу каждого провода Г-форму (или C-форму для некоторых выключателей с боковыми винтами).

Совет: самый простой и эффективный способ зачистить провод – использовать специальные клещи для удаления изоляции.

Удаление изоляции с проводов.

Схема подключения

Подключаем как есть. Надо только четко следовать инструкции и не торопиться.

Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу. У вас должно остаться 4 свободные не подключенные жилы.

То же самое и с фазами, но они от выключателя подключаются к фаза-проводу. Если же защитное заземление присутствует, то один конец проводника соединяют с корпусом люстры, а второй с потолочным защитным проводником.

Если потребуется, их нужно аккуратно развести в разные стороны, предварительно выключив щиток В первую очередь необходимо разобраться с проводкой на потолке, которая в стандартной ситуации имеет три провода: L1 — фаза первой клавиши выключателя; L2 — фаза второй клавиши; N — ноль. В зависимости от модификации может быть накладной или встроенный, легко монтируется на внешнюю или внутреннюю часть стены. Как правильно подключить люстру?

В этой статье мы разберемся с конструкцией и рассмотрим схему подключения двухклавишного выключателя. Свободны только 2 электропровода, соединяемые с потолочными контактами.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. В правой части рисунка изображена электрическая схема пятирожковой люстры, в которой все лампы соединены параллельно. Если же защитное заземление присутствует, то один конец проводника соединяют с корпусом люстры, а второй с потолочным защитным проводником. Число контуров определяется при креплении 1 щупа тестера на фазе, и поочередном касании к среднему фазному контакту остальных патронов 2 щупом.

Техника безопасности при монтаже люстр с подключением к выключателям Тем, кто собрался самостоятельно подключать люстру к любому из вышеописанных выключателей любым из вышеописанных способов, стоит лишний раз напомнить, что монтажные работы по установке светильников и качественному подключению выключателей должны проводиться с соблюдением техники безопасности. Нулевая жила сразу должна уходить на потолок. А два других — фазные, проходящие через разные клавиши выключателя. Включая эти группы в той или иной комбинации, можно получить 3 градации яркости: Лампы не горят.

Если проводка имеет одинаковый цвет лучше разметить ее маркерами. От каждого места соединения коричневая и синяя точка отходит вывод к своему потолочному проводу: коричневый к фазному, а синий к нулевому.
Как подключить люстру своими руками. Схема подключения.

Как подключить бра с выключателем-шнурком

Среди частных случаев монтажа электроприборов встречаются такие, как установка настенного светильника. Очень часто такие осветительные приборы комплектуются шнуровыми выключателями.

Настенные светильники, или бра, используются для организации точечного освещения помещения, чаще всего прикроватного в спальне. Бра может иметь одну или несколько лампочек, подключаться в сеть напрямую или быть запитанной от розетки, а также включаться посредством выключателей различного типа.

Как произвести монтаж осветительного прибора, управляемого клавишным настенным выключателем, вы уже знаете. Теперь разберемся, как подключить бра, зажигаемое посредством шнурового выключателя.

Принципиального различия между схемами с клавишным и шнуровым выключателем вы не найдете – нулевой провод светильника соединяется с нулевым проводом из распределительной коробки, а фазный провод идет сначала на выключатель, а затем на распределительную фазу. Визуально разница заключается лишь в том, что шнуровой выключатель монтируется обычно непосредственно в корпус настенного светильника.

Если устройство вашей бра предусматривает наличие двух и более лампочек, то фазные провода каждой из них подаются непосредственно на клемму выключателя, соединяясь в этой одной точке. От выключателя в питающую сеть идет уже один фазный провод.

Богатый ассортимент электрических устройств на современном рынке может озадачить кого угодно. Но вооружившись нашими советами, вы сможете не только подобрать подходящий для себя выключатель электрического освещения, но и грамотно установить его у себя дома.

Виды

Выбор коммутационных устройств проходного типа не слишком обширный, тем не менее, при подборе оптимального варианта нужно учитывать видовые особенности таких переключательных аппаратов.

• одноклавишными устройствами, на один вход и два выхода;
• двухклавишными устройствами, на два входа и четыре выхода;
• трёхклавишными устройствами, на три входа и шесть выходов.

В зависимости от типа управления, проходные коммутационные аппараты могут быть разными, но наиболее распространенными представлены клавишными, сенсорными и с ПДУ-управлением моделями. Следует отметить, что при выборе нужно учитывать количество клавиш, которое обязательно должно полностью соответствовать числу групп светильников, способных в одновременном режиме включаться.

Важно помнить, что применение одноклавишных или двухклавишных переключателей перекрёстного типа на два входа и такое же количество выходов, целесообразно при управлении освещением из трёх или более точек

Схема подключения двойного выключателя

Двухклавишный выключатель предусматривает регулирование освещения в разных помещениях с одного места. Рассмотрим подробности схемы подобного устройства.

От подстанции или электрощитка выводится трехжильный кабель к распределителю, откуда и провода пойдут на соединение с выключателями и светильниками. От светильников подходит четыре провода.

В разветвителе нейтраль от щитка соединяется с нейтралью от светильника. Два заземления (от электрощита и от светильника) соединяются между собой. Две фазы (от щитка и от выключателя) также соединены друг с другом. Нулевой проводник от выключателя соединяется с фазой лампочки. Фазы лампочки и выключателя в распределительном коробе соединяются. Фазные жилы светильников подключаются к центру цоколя лампочек, которые подключаются двойным выключателем. Это предусмотрено для того, чтобы не произошло случайного соприкосновения человека с электричеством.

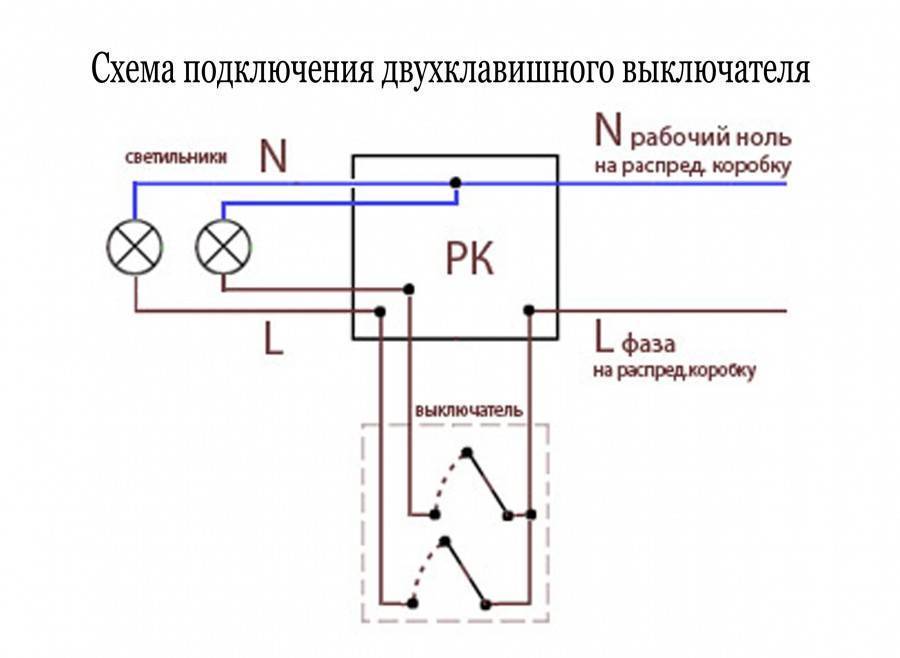

Схема подключения двухклавишного выключателя

Как подключить двухклавишный выключатель: этапы монтажа

Теперь реализуем выше приведенную схему.

1. От основого щитка, предоставляющего электроэнергию в дом, выводим трехжильный кабель и располагаем к распределительной коробке.
2. Фазный (красный, белый или коричневый) провод соединяется с фазным проводником в распределителе, приходящим от центрального контакта двухклавишного выключателя.
3. Нейтральный проводник от щитка подключаем к нулю светильника. Все соединения производятся также в распределителе.
4. Приходящий от щитка соединяется с желто-зеленой жилой, которая крепится к корпусу предполагаемого светильника.
5. Синий провод в корпусе выключателя подключаем к контакту левой клавиши прибора, а в разветвителе соединяем с фазой светильника.
6. Подсоединяем фазу с контактом правой клавиши выключателя, а в распределительном коробе подключаем его с фазой второго светильника.
7. Нажимаем левую клавишу выключателя — происходит замыкание цепи и зажигается первый светильник. Нажимаем на правую клавишу выключателя — включается второй источника света.

Возможно подключение двухпроводным электрическим кабелем с отсутствующим заземлением.

Двухклавишный выключатель

Подготовительные этапы работ

Перед тем как выполнить подключение выключателя вам необходимо будет определиться с инструментами и технологией монтажа. Вот основные моменты, которые помогут выполнить правильный монтаж вашей конструкции:

1. Для подключения проводов можно использовать способы пайки или подключение провода с помощью клемм.
2. Перед началом работ вам необходимо будет отключить подачу электроэнергии.
3. Для правильной работы выключателя к нему необходимо подводить только фазный, а не нейтральный провод. Если вы неправильно выполните подключение, тогда вас может ударить током.

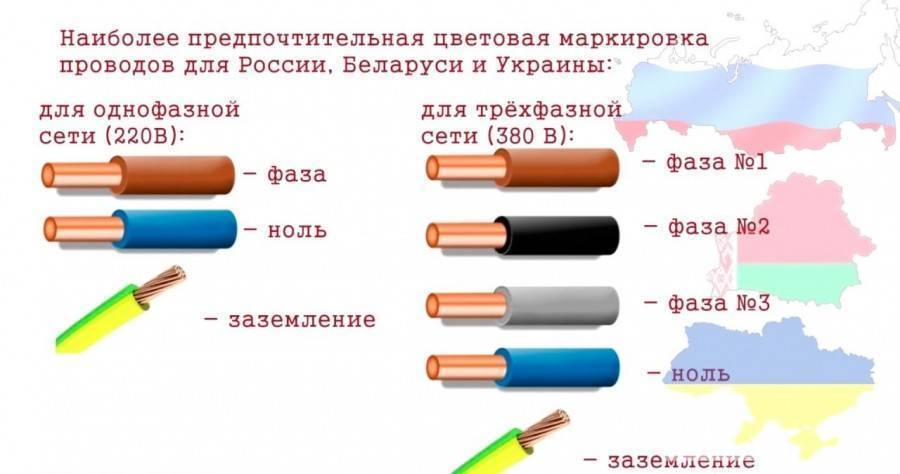

4. Перед тем как подключить свое устройство вам необходимо изучить цветовую маркировку проводов.

Вот это основные рекомендации, которых вам необходимо придерживаться для того, чтобы подключить выключатель света своими руками. Также вам потребуется следующий список инструментов, который позволит выполнить подключение:

• Плоскогубцы.
• Нож электрика.
• Отвертки.
• Соединители.

Подсоединение двухклавишного выключателя: подготовительные работы

Стоит отметить, что перед тем, как подключить выключатель света, который является двойным, нужно проложить электропроводку. Если дом только строится и в нем проводится скрытый монтаж проводки, то сложностей нет. Саму проводку устанавливают еще до того, как наносится штукатурка.

После этого надо подключить сам выключатель и светильники к проводке. Прокладка всех проводов осуществляется согласно схеме (см. ниже).

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для переключения режимов работы люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш подключается полностью вся люстра.

Используя такой выключатель, можно контролировать освещенность помещения. Также применение выключателя света с двумя клавишами пригодится для включения освещения раздельных ванной комнаты и туалета.

Схему подключения проходного выключателя на две лампы составить на самом деле не так сложно, как может показаться на первый взгляд. Если это частный дом, подключить двойной выключатель света будет удобно для освещения улицы при выходе. Если есть возможность использовать осветительный прибор с двухклавишным выключателем на балконе, там наличие устройства будет тоже уместно.

В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Понятно, что если планируется осуществить открытый монтаж проводки, то каждый кабель, который надо подключить к двухклавишному выключателю и светильнику, прокладывается в отдельных кабель-каналах или гофротрубах.

Если же проводка в доме используется в течение многих лет, и действующие электропровода не подходят, то их нужно будет заменить. В том случае, если они были смонтированы открытым способом, проблем не возникнет. Если же они были скрыты под штукатуркой, придется делать новые штробы и прокладывать новые кабели. После размещения кабелей на своих местах, приступают к их подключению.

Перед началом работ по замене электропроводки в квартире или частном доме и монтажу двухклавишного выключателя в целях безопасности следует полностью отключить электроснабжение.

Для этого достаточно будет отключить автоматический переключатель, который стоит в начале цепи, предназначенной для подачи тока к осветительным приборам.

И так, когда все подготовительные работы сделаны и провода размещаены согласно схеме, можно приступать к подключению двухклавишного выключателя.

Как подключить выключатель с двумя клавишами

Подключение асинхронного двигателя на 380 В через пускатель с катушкой на 220 В

Эта схема отличается только тем, что в ней подключаются к контактам L1, L2, L3 три фазы и также три фазы идут на нагрузку. На катушку пускателя — контакты A1 или A2 — заводится одна из фаз. На рисунке это фаза B, но чаще всего это фаза С как менее нагруженная. Второй контакт подсоединяется к нулевому проводу. Также устанавливается перемычка для поддержания электропитания катушки после отпускания кнопки ПУСК.

Схема подключения трехфазного двигателя через пускатель на 220 В

Как видите, схема практически не изменилась. Только в ней добавилось тепловое реле, которое защитит двигатель от перегрева. Порядок сборки — в следующем видео. Отличается только сборка контактной группы — подключаются все три фазы.

Особенности разводки проводов

Схема подключения выключателя в зависимости от его типа (учитывается количество клавиш) немного разнится.

Наиболее простым вариантом является подключение одноклавишного выключателя, в таком случае всё можно сделать самостоятельно. В такой ситуации, в коробке распределения, присутствует всего 2 провода – ноль и фаза.

Провод синего цвета (ноль), соединяется с таким же проводом на светильнике. Вводная фаза изначально движется к устройству для выключения света, после чего снова возвращается в коробку распределения, а уже затем соединяется с фазой от лампочки.

Основным условием подключения одноклавишного выключателя света является внимательность, поскольку даже при наличии всего двух проводов, довольно часто встречаются ситуации, когда человек путает жилы.

Подключение двухклавишного выключателя потребует больших знаний электрики, это обосновывается тем, что все группы светильников имеют отдельный разрыв цепи. Как и с одноклавишным агрегатом, в коробке распределения присутствует две жилы. Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета.

Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Исходящие провода идут к каждой присутствующей группе осветительных приборов или на две отдельные лампочки.

Обязательно нужно учитывать тот факт, что задняя часть корпуса содержит три отверстия: два размещены по левую сторону, и ещё один по правую. Туда где только одно отверстие подсоединяется фаза входа, а туда, где два отверстия – фаза выхода, направляющаяся к светильнику.

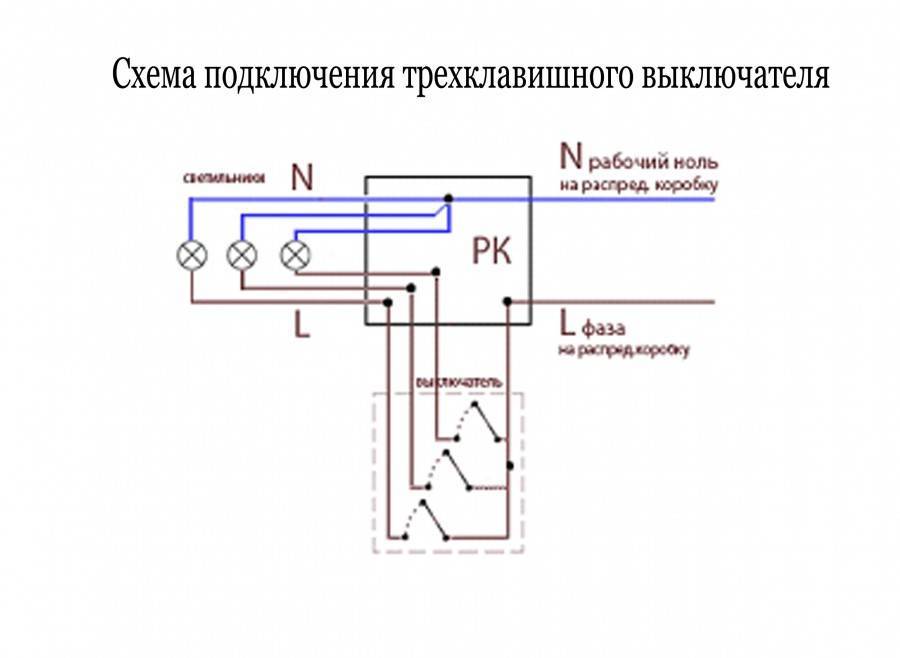

Фазу ввода направляют на разрыв, а после этого делят на три разных фазных проводника, каждый из которых направляется к собственной группе лампочек.

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

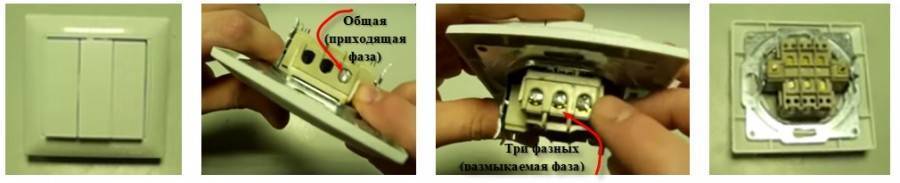

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках. Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

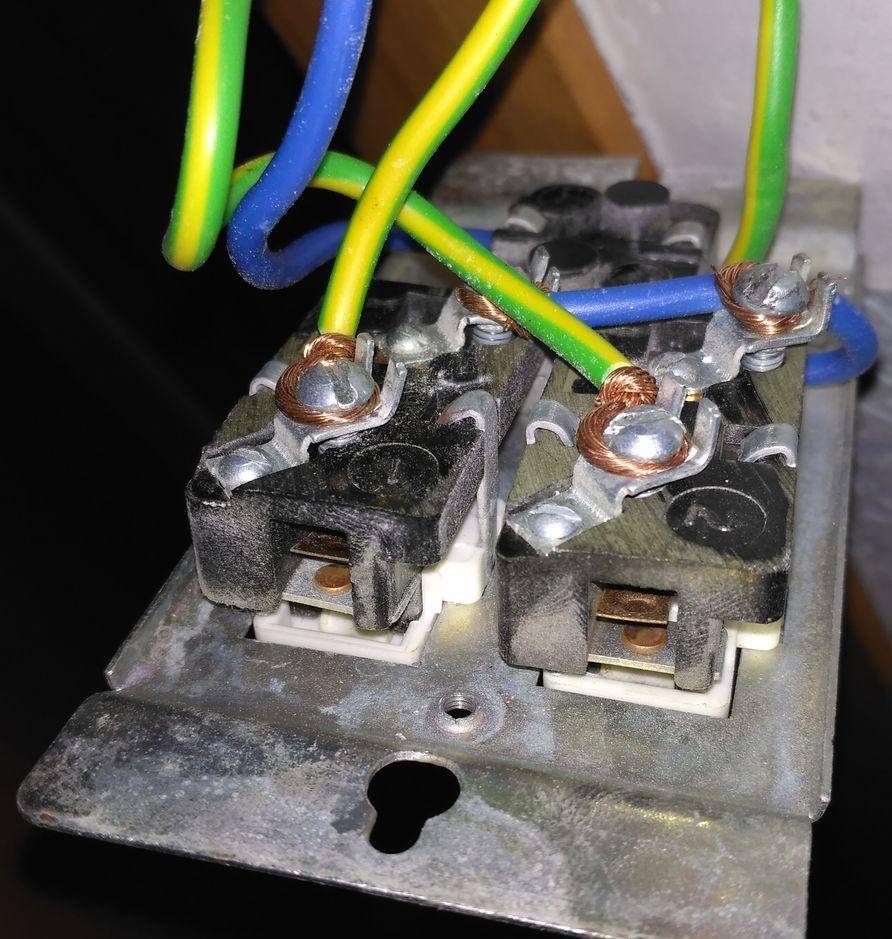

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.

Двухклавишные выключатели выпускаются в нескольких вариантах:

• с подсветкой клавиш;
• совмещенные с розеткой;
• выполненные как проходной выключатель.

По конструкции выключатели бывают для наружной установки или для внутренней. Подключение двухклавишного выключателя света зависит от конкретной ситуации. Необходимо определиться где будет использоваться выключатель на две люстры и решить, какой вариант необходим.

Существуют варианты двухклавишных выключателей, которые имеют четыре контакта вместо стандартных трёх. Они представляют собой два изолированных одноклавишных выключателя, объединенных в одном корпусе. Их называют модульными.

Для внутренней установки

Это устройство наиболее распространено. Оно используется в офисных и жилых зданиях. Устанавливается в монтажную коробку, которая крепится в гипсокартонной или в бетонной/кирпичной стене. За счёт того, что выключатель скрыт в стене, его также называют «утопленным». Провода к нему подводят в специальных канавках, называемых штробами. Если выключатель закреплен в каркасной гипсокартонной стене, то кабель до выключателя прокладывают в гофрированной трубе.

Для наружной установки

При монтаже проводки открытого типа используют выключатели наружной установки. Они крепятся на негорючее основание, а провода к ним подводят в кабель-каналах, металлорукавах, гофрированных пластиковых трубах или поверх стены на фарфоровых изоляторах. Чаще всего схема подключения двухклавишного выключателя на две лампочки открытого типа применяется в деревянных домиках садово-огороднических товариществ. Также наружная установка используется в сараях, гаражах, подвалах и других подсобных помещениях.

Что такое проходной выключатель и как он работает

Правильнее всего это устройство будет назвать переключатель – выключатель он для пользователей скорее по привычке, так как используется он для включения-выключения освещения. Если называть его правильно, то намного проще понять, в чем он отличается от стандартных выключателей – это название наиболее полно отражает суть его воздействия на работающую электрическую цепь.

Как и у стандартного выключателя, у проходного есть только два положения, но принципиальная разница в том, что в обычном устройстве строго определено, к примеру, вверх – это включено, а вниз – выключено, а у проходного эти стороны постоянно меняются.

Понятнее всего принцип работы проходного выключателя становится при сравнении электрических схем – между ним и стандартным устройством, которое показано на рисунке:

Если обычный в разомкнутом состоянии просто разрывает цепь, то в случае с проходным все зависит от положения сразу двух переключателей:

Из схемы понятно, что у каждого из выключателей должно быть три клеммы – одна для фазы, которая идет от источника питания и две на «управляющие» провода. Когда у любого из двух переключателей меняется положение, то цепь либо замыкается, либо размыкается – в зависимости от того, в каком состоянии она находилась до этого.

Дополнительно можно сформулировать еще одно отличие между выключателем и переключателем – последний всегда можно подключить как простой выключатель, а сделать наоборот не получится. При ремонте такой цепи надо учитывать, что один из проводов между выключателями всегда находится под напряжением.

Сборка распределительной коробки

Начинать сборку нужно с проводников для подачи «нуля». Для этого жилу, идущую к лампе, необходимо соединить в коробке с проводом, который пришел от автоматического выключателя. При реализации схемы проходного выключателя с двух мест рекомендуется использовать клеммы типа «Ваго». Когда закончите работы с нулевой цепью, приступаете к «земле». Аналогично нужно соединить все жилы проводов, которые идут на заземление.

Провод желто-зеленого цвета нужно соединить с корпусом светильника. И осталось аналогичную работу выполнить с фазными проводами. Для этого с вводного кабеля нужно взять фазовый провод и соединить его с общей клеммой выключателя проходного типа «1». После этого общий контакт проходного выключателя «2» нужно соединить при помощи разъема «Ваго» с «фазой», идущей к лампе освещения.

Выполнив все эти манипуляции, нужно соединить все второстепенные жилы, которые отходят от выключателей, друг с другом. Как вы их соедините – не имеет значения, можете даже путать цвета. Но чтобы все было просто и понятно, рекомендуется придерживаться той расцветки, которая была ранее использована.

Выбор сечения провода

Специалисты рекомендуют правильно выбирать сечение жил, которым будет подключен выключатель, этим можно значительно понизить вероятность возгорания электропроводки, для этого необходимо выполнить несколько условий:

1. Надо знать, какой мощности будет светильник, подключаемый через выключатель. С применением формулы: мощность = ток × напряжение, можно найти значение номинального тока, в однофазной сети напряжение принято считать 220 вольт.
2. Зная величину номинального тока, по таблице можно выбрать провод нужного сечения.

Таблица:

Таблица для выбора провода нужного сечения

Соединение с использованием электрической распредкоробки

К работам приступают после того, как силовой подающий кабель будет обесточен. Только это будет гарантией, что мастер не пострадает от поражения током, если прикоснется к оголенному проводу или незаизолированному контакту

При этом важно определить «фазу»

Индикатор или тестер укажет в какой из жил есть напряжение. Его и следует отсоединить на входе в помещение (дом, квартиру, офис, цех). Судя по схеме, выключатель располагается между вводом и лампой. Причем подключение выполняется таким образом, чтобы в положении «Выключено» обеспечивался разрыв токоподающего провода, тогда как «нулевая жила» остается целостной. Диод на индикаторе загорится, если коснуться его металлическим жалом.

Функциональное значение распределительной коробки заключается в распределении тока между розеточной группой, освещением, другими смежными помещениями. Одним из ответвлений является ввод силовых электрокабелей, протянутых от щитовой, электросчетчика с «пробками» или «автоматами». В большинстве случаев за это отвечает застройщик, а жильцы, выполняя ремонт, самостоятельно вправе только менять проводку, укладывать новые ветви, менять схему подключения ламп и розеток.
