На какую глубину закапывать канализационную трубу в частном доме

На какую глубину должны закладываться канализационные трубы

Глубина закладки определяется Сводом правил 32.13330.2012 «Актуализированная редакция СНиП 2.04.03-85 „Канализация. Наружные сети и сооружения“ и некоторыми другими нормами и правилами.

Вопрос о глубине закладки

На бытовом уровне, если есть возможность подключиться к коммунальным канализационным сетям, то оптимальным вариантом будет прокладка трубы канализации ниже уровня промерзания почвы в вашем регионе. Коммунальные коллекторы однозначно будут расположены ниже этого уровня. Но такое глубокое заложение для труб канализации не обязательно.

Факторы, влияющие на уровень

На вопрос о глубине заложения придомовой канализационной системы прежде всего влияет глубина промерзания грунта, геологические условия на участке (близость грунтовых вод, твердых пород, уклон участка), возможность заглубить септик или очистительную установку. Минимальная глубина не должна быть меньше, чем 0,7 м от поверхности земли (после разравнивания участка), иначе вся конструкция может быть повреждена транспортом. Под дорогами и местом стоянки автомобиля минимальная глубина заложения – не менее 1 м.

Методика расчета глубины пролегания трубы, соединенной с накопительным резервуаром

Септик или автономную очистную установку нельзя чрезмерно заглублять. Чрезмерное углубление емкостей приводит к увеличению объема земляных и бетонных работ, усложняет очистку емкостей, при близком расположении грунтовых вод необходимо применять меры по предотвращению «всплывания» оборудования (например, установку под днище бетонной плиты).

Септик должен располагаться не ниже, чем на 1 м от поверхности. Очистные установки – аналогично (допустимая глубина указывается в паспорте). Величину заглубления определяют по подводящей канализационной трубе. Если септик расположен близко от дома, то проблем обычно не возникает, и расчет глубины проводится по формуле: глубина расположения патрубков емкости = глубина места ввода стоков в септик = глубине выпуска из дома + длина трубы, умноженная на 0,02 (уклон).

Проблемы возникают при очень отдаленном расположении септика или очистной установки от дома. В этом случае нужно попытаться решить проблему путем более неглубокой прокладки трубы и ее утепления. Если ситуация таким образом не решается, тогда придется сооружать промежуточную емкость и организовывать перекачку стоков при помощи насоса.

Нужно ли прокладывать канализационные трубы ниже уровня промерзания?

Многие неспециалисты ошибочно полагают, что глубина прокладки трубопровода для местной канализации должна превышать глубину промерзания. На самом деле это далеко не всегда возможно.

Чтобы было понятно, рассмотрим конкретный пример. Принято считать, что в средней полосе почва промерзает на глубину 1,6 метра. Расстояние от дома до первой камеры септика составляет 15 метров, следовательно, если использована труба диаметром 100 мм,  уклон канализационной трубы составит 30 см.

Таким образом, точка входа в септик по нашим расчетам будет располагаться на глубине 1.9 метра(1.6+0,3=1,9). А если еще в стороне расположения очистного сооружения имеется повышение рельефа, то нужно будет учитывать и разницу высот.

Таки образом, если планировалось устроить септик стандартной глубины 2,7 метра(из трех бетонных колец по 0,9 м), то при столь низко расположенной точке входа его полезная глубина составит всего 0,8 метра(2,7-1,9=0,8), что, конечно, является недостаточным.

То есть, чтобы достичь запланированного полезного объема, придется рыть котлован уже под пять стандартных колец. А это уже довольно значительные дополнительные затраты на материалы и копку котлована. К тому же, решая строить столь глубокий септик, нужно учитывать и такое обстоятельство, как уровень грунтовых вод.

Расходные материалы, расчет и цены

Так, семья из 4-х человек потребляет 800 л. За три дня накапливается 2400 л. Значит, нужно подбирать септик именно такого объема. При желании можно сделать небольшой запас на случай максимальной загруженности резервуара. Септики с такими параметрами стоят от 20 тыс. руб.

Основная арматура:

• Крестовины для соединения 4-х участков под углом (80-100 руб.).
• Тройники с отводом бокового участка на 45 или 90 градусов.
• Колено для соединения труб с разницей высот (450 руб./шт.).
• Прямолинейная двухсторонняя муфта с резиновыми манжетами в раструбах (от 30 руб.).
• Ревизия (60 руб.)
• редукции разных параметров (от 40 руб/шт.)
• Зонт вытяжки (от 50 руб.)

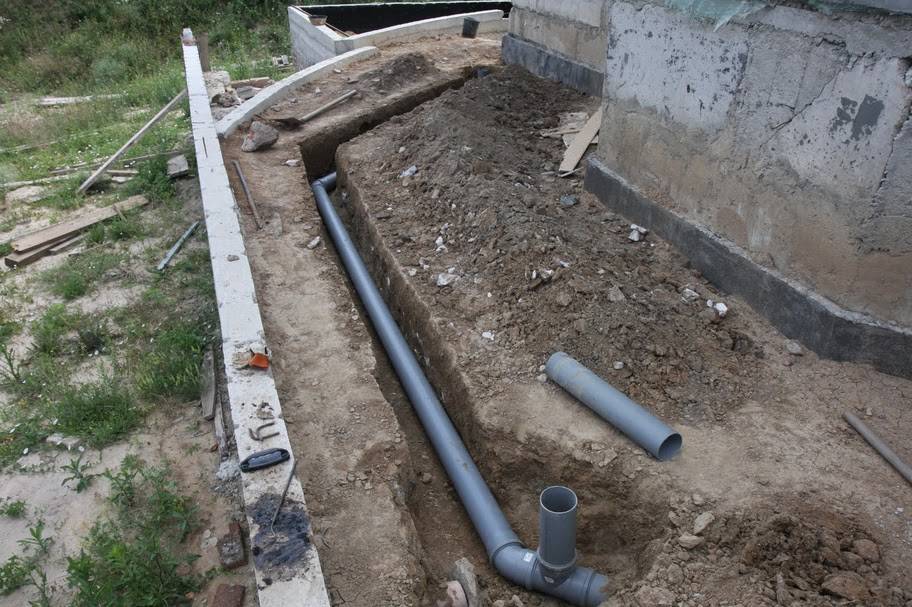

Работы по прокладке труб

Технологически процесс прокладки канализации не представляет особой сложности. Сначала необходимо вырыть траншею, глубина которой соответствует нормативным показателям, характерным для данного региона.

Перед тем как проложить канализационные трубы, на дно канавы засыпается песок. Высота песчаного основания составляет 10-15 см, поэтому глубина траншеи должна быть также увеличена на эти значения.

Песчаная подушка позволяет выровнять дно канавы. Перед прокладкой труб песок нужно тщательно утрамбовать, чтобы предотвратить последующую усадку

Ширина траншеи закладывается примерно на 40 см больше, чем диаметр используемой трубы. В местах подхода труб к септику и на выходе из домовой канализации траншею делают немного шире, чтобы было удобно проводить монтажные работы.

Чтобы предотвратить намокание фундамента и стен дома в случае аварийной утечки, септик устанавливают на расстоянии не ближе 5 м от строения (+)

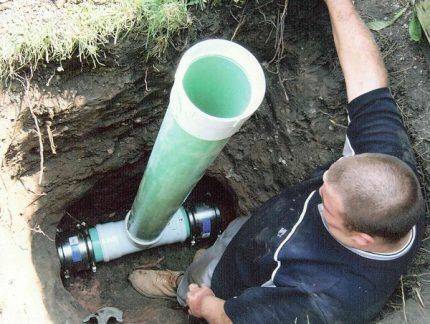

После того, как траншея и основание подготовлено, необходимо соединить между собой трубы, а затем производить их укладку. Длинные участки магистрали уложить ровно и правильно одному человеку не под силу, поэтому к этой работе желательно привлечь несколько помощников.

На концах труб находятся специальные уплотнительные резинки. Перед их стыковкой друг с другом по периметру трубы наносится силиконовая сантехническая смазка, которая облегчает процесс стыковки и делает стык более надежным.

Но здесь нельзя применять силу, излишнее усилие на трубу может повредить резинку или вырвать ее с посадочного места, что приведет к нарушению ее герметичности.

Прежде чем уложить подготовленный трубопровод, на выход из домового водоотвода надевается патрубок, который имеет необходимый угол. Другой край магистрали укладывается в отверстие в септике.

Если накопительный колодец сделан недавно, желательно сразу же не заделывать отверстие бетоном, поскольку при усадке септика труба может лопнуть.

Патрубок, надетый на выходящую из дома трубу, позволяет направить трубопровод в нужном направлении

Засыпка канализационной трубы проводится следующим образом: сначала насыпается песок таким образом, чтобы труба была полностью им покрыта. Затем он поливается водой, а после того как произойдет его усадка, подсыпается еще партия песка. После этого магистраль полностью засыпается землей.

По техническим нормативам в местах поворотов трассы должны быть установлены поворотные колодцы, а на прямых участках трубопровода на каждые 35 м оборудуются смотровые колодцы. Помимо этого каждые 15 метров прямой магистрали устанавливают ревизию или прочистку.

Установка ревизии несложная процедура, но она позволяет контролировать состояние канализационной сети на протяжении всего трубопровода и при необходимости прочистить нужный участок тросом или струей воды

Ревизию можно сделать из той же самой канализационной трубы, которая устанавливается вертикально на нужных участках трубопровода при помощи тройника. Сверху она закрывается заглушкой. При помощи этого довольно простого устройства можно получить быстрый доступ к засорившемуся участку магистрали.

На наиболее ответственных участках сети лучше установить смотровой колодец.

Подбор материалов для монтажа

Нет единогласного мнения о том, какие канализационные трубы всё-таки выбрать. Каждый материал имеет положительные и отрицательные стороны. Рассмотрим основные материалы, которые могут применяться при прокладке канализационных труб под землей.

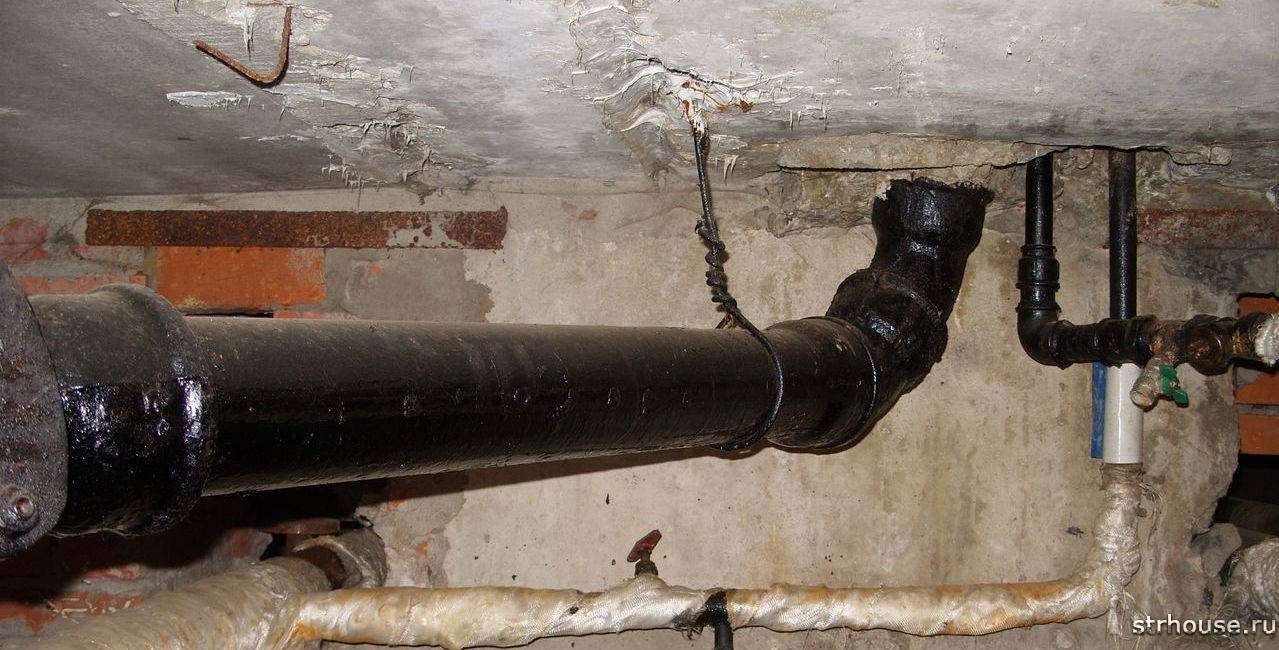

Чугунные трубы

Несмотря на прочность, и термоустойчивость, чугунные трубы используются сейчас крайне редко. Застройщики перешли на новые стандарты из-за нескольких причин, главной из которых выделяется подверженность чугуна коррозийным процессам.

Альтернатива чугунным трубам — керамика, железо, и сталь. Из минусов выделяется сложность установки, и непростая замена при повреждении. Присущая для чугуна шероховатость способствует прилипанию на его внутренние стенки грязи, которая со временем усложнит проходимость воды.

Пластиковые трубы

Строительные кампании предлагают несколько разновидностей пластиковых труб: из поливинилхлорида (ПВХ), полипропилена (ПП), полиэтилена (ПЭ), из сшитого полиэтилена (РЕХ), и трубы из металлопласта. Для монтажа используют следующие виды:

Трубы ПВХ

Трубы, изготовленные из поливинилхлорида, используются как для наружной, так и для внутренней части канализационной системы. ПВХ трубы используются во многих сферах деятельности, и также подходит для монтажа канализации.

Этот материал рекомендован строительными нормами и правилами (СНиП). К плюсам труб ПВХ можно отнести:

1) Устойчивы к коррозии и гниению; 2) Монтаж ПВХ труб не требует специальных инструментов; 3) Соединения труб герметичны; 4) Небольшая стоимость по сравнению с металлическими трубами.

Полипропиленовые трубы

Трубы из полипропилена в последние годы положительно себя зарекомендовали. При своем малом весе, трубы не подвергаются воздействию коррозии, и устойчивы к механическим нагрузкам. Спокойно реагируют на понижение температур. Гладкая поверхность препятствует прилипанию грязи к стенкам труб. Стойкость к воздействию бытовых химических веществ. К недостаткам полипропиленовых труб относят:

1. Низкая гибкость труб;
2. Трубы изготавливаются в виде мерных отрезков. Необходимость большого количества элементов соединения усложняет монтаж;
3. Возможна разгерметизация стыков.

Полиэтиленовые трубы

Трубы из полиэтилена имеют малый вес, что облегчает перенос материала. Гладкие внутренние стенки препятствуют засорам. Гибкость материала позволяет сэкономить на соединительных деталях. Срок эксплуатации составляет от пятидесяти лет. Коррозийным процессам и воздействиям бытовой химии материал не подвергается. Переносит гидравлические удары. По сравнению с металлическими и бетонными аналогами цена на полиэтиленовые трубы ниже.

Укладка и стыковка труб

Все трубы имеют уплотнительные резинки, которые бывает не так легко вставить в другую трубу.

Для облегчения этого процесса используют силиконовую сантехническую смазку или обычное средство для мытья посуды. Смазка наносится по периметру трубы и обеспечивает более лёгкую стыковку. Не пытайтесь загонять трубы через силу, тем самым вы можете вырвать резинку из посадочного седла и нарушить герметичность трубы. При укладке длинных отрезков канализации все трубы стыкуются заранее. Перед укладкой собранной трубы на выходную из дома трубу обычно надевают патрубок, имеющий заданный угол.

При укладке длинных участков наружных канализаций лучше использовать помощников, чтобы не допустить излома трубы. Правильно уложенная труба должна равномерно лежать на песчаной подушке. Обратный конец трубы вводится в отверстие септика.

Если септик выкопан недавно, не торопитесь заделывать отверстие цементным раствором. Это предотвратит излом края трубы при осадке септика. При засыпке трубы сначала идёт песок, скрывая собой верх трубы. Песок можно пролить водой, чтобы он дал усадку, а затем подсыпать ещё. Только после этого выполняется обратная засыпка грунтом из траншеи.

Выбор труб

Сегодня редко кто использует для укладки системы канализации керамические или чугунные изделия. На смену им пришли пластиковые поливинилхлоридные и пропиленовые трубы. Их популярность обусловлена наличием следующих достоинств:

• отсутствие коррозии;
• простота прокладки (малый вес) и монтажа. Любой владелец частного дома может установить пластиковые трубы самостоятельно;
• на внутренних стенках не скапливаются микроорганизмы;
• доступная цена.

Кроме того, такие трубы устойчивы к воздействию многих агрессивных веществ, поэтому можно применить любое средство для прочистки канализации, а каких-либо специальных растворов для удаления засоров в них не требуется.

Трубы для укладки в грунт отличаются от других определенным цветом

Правила укладки канализационных труб

Начинают монтаж чугунных канализационных труб от того места, где труба выходит из здания и продолжают до места соединения трубы с центральной канализации или до патрубка септика.

От стен здания трубы укладывают в траншею, разворачивая каждую раструбом против движения стоков. То есть в наклонной траншее раструб должен быть соответственно ниже гладкого конца трубы.

Когда трубы разложены, их старательно очищают со всех сторон от земли и прочих загрязнений. После этого проверяют наличие и целостность всех уплотнителей из резины,  проводят предварительный замер вхождения трубы в раструб. Для облегчения процесса используют смазку на основе силикона или жидкое мыло.

Предварительный замер вхождения трубы в раструб

При соединении труб их вставляют друг в друга не до упора, а оставляя сантиметровый зазор (можно заранее для удобства поставить метку).

Возможно, Вас заинтересует информация-монтаж канализации в квартире

Если у трубопровода предусмотрены повороты, то в таких местах используют повороты с углом градусов. Использование отводов с прямым углом 90 градусов не разрешается.

Варианты укладки канализационных труб

При укладке труб обязательно следует проверять правильность уклона.

На этапе монтажа труб устанавливают ревизионные (смотровые) колодцы для контроля работы канализационной системы и облегчения процесса чистки при возникших засорах.

Монтаж трубопровода и ревизионной трубы

Монтаж трубопровода и ревизионной трубы

После монтажа рекомендуется провести проверку герметичности с помощью мыла (следует смазать места соединения труб, чтобы убедиться в герметичности соединений), произвести пробный запуск системы, затем подумать об утеплении наружных канализационных труб вспененным полиэтиленом (Стенофлекс) или другим материалом.

Монтаж канализационных труб

Утепление канализационных труб

В качестве утеплителей, необходимых для бесперебойной работы канализационной системы в холодное время года, применяют утеплители формового типа или рулонные. Первые производят непосредственно под форму труб и укладывают вместе со слоем гидроизоляции, вторые просто наматывают на трубы вручную.

Также для защиты канализации от промерзания успешно применяют нагревающий кабель, который при установке надежно изолируют от попадания влаги из грунта. Впрочем, всегда можно сэкономить средства и время, если приобрести канализационные трубы для укладки в землю с уже вмонтированным утеплителем.

Варианты проведения канализации в зависимости от типа фундамента

Сложность и способ укладки канализационных труб во многом зависит от вида основания.

Канализация и столбчатое основание

Самым простым считается проведение канализационных труб через фундамент столбчатого или свайного типа. Такое основание позволяет проводить коммуникации и до установки столбов и после завершения строительного процесса

При выполнении работ важно следить за тем, чтобы траншея была расположена на оптимальном расстоянии от столбов. В этом случае не произойдет ослабление грунта вокруг опор, что может привести к снижению их несущей способности

Канализация в столбчатом фундаменте

Проведение канализации через ленточный фундамент

Планировать и укладывать канализационные трубы лучше и проще до процесса заливки бетонной ленты основания. При этом способ укладки коммуникации зависит от типа ленточного фундамента:

• При мелкозаглубленном основании трубы укладывают ниже уровня промерзания грунта, непосредственно под фундаментом. Траншею рекомендуется вырыть до строительства ленты. Причем отрезок трубы, который будет расположен под ленточным основанием, рекомендуется поместить в гильзу, которая представляет собой обрезок металлической трубы.
• Фундамент ленточный глубокого заложения требует выполнения действий другого характера. В опалубке пропиливают отверстие, в которое вставляют асбестоцементную или стальную гильзу. Ее закрепляют в опалубке и заливают бетонным раствором. В эту гильзу в последствие вставляют трубы коммуникаций.

Канализация в ленточном фундаменте

Второй способ выполняется следующим образом:

• На фундаменте делают отметку, где должна проходить канализационная труба. Отверстие должно иметь размеры, позволяющие вставить защитную гильзу для трубы.
• С помощью перфоратора в бетоне выдалбливают отверстие.
• Встречающиеся прутья арматуры высверливают посредством дрели.
• В подготовленный канал вставляют гильзу и заделывают пространство вокруг нее цементным раствором.
• Через защитную гильзу проводят канализационную трубу, а зазор между ними заполняют монтажной пеной. Она служит хорошим теплоизолятором.

Канализация в плитном основании

Ответ на вопрос «как сделать канализацию в плитном фундаменте» несложен. Если проектом предусмотрено основание в виде монолитной плиты, то канализация должна проводиться до заливки бетонного раствора. Процесс выглядит следующим образом:

• Согласно схеме расположения канализационных труб копают траншеи.
• Подбирают гильзы для труб.

Во-первых, она не позволит плитному основанию давить на трубу, а также предотвращает повреждение коммуникаций в фундаментной плите при заливке бетона. Во-вторых, при возникновении аварийной ситуации, например, в случае порыва, можно вытащить поврежденную трубу, и поменять ее на новый элемент. Отсутствие гильзы не позволяет выполнить такие действия. В связи с этим следует выбирать гильзы, выполненные из особо прочного материала.

Укладывают трубы в защитные гильзы.

Канализация в плите

Канализационная система делает проживание в доме более комфортным

Поэтому к проведению коммуникации следует отнестись с особым вниманием, чтобы не нанести вред фундаменту и обеспечить безупречное функционирование канализации

Выполняя работы подобного типа своими руками, важно учитывать все особенности укладки канализации в фундаменте в зависимости от типа основания под домом

Коротко о главном

При укладке в частном доме канализации очень важно учесть её глубину. Если заложить трубы слишком высоко, то в холодное время года они просто промёрзнут

В них просто образуются препятствия изо льда, из-за которых работоспособность канализации будет сведена к нулю.

При определении минимальной глубины учитываются такие показатели, как глубина промерзания грунта – наиболее важный из всех параметров – а также в отдельных случаях диаметр труб, материал, из которого они выполнены, и наличие или отсутствие дополнительного обогрева канализации. Чаще всего, оптимальным значением является глубина промерзания, плюс, 0,5 метра.

Максимальную глубину обычно определять не приходится. В тех случаях, когда это всё-таки необходимо, можно посмотреть в рекомендации СНиП. Максимальная глубина колеблется от 4 до 8 метров под землёй.

Оценок 0

Правила установки внешней канализационной системы

При самостоятельном монтаже внешней части ассенизационного трубопровода важно следовать правилам, исполнение которых позволит пользоваться канализаций много лет, не зная проблем

• Перед монтажом составляют проект, в котором отражают общую схему трубопровода и рассчитывают параметры и количество стройматериалов.
• Система водоотведения должна быть защищена от переохлаждения в холодный период, поэтому трубы либо укладывают на глубину промерзания почвы, либо утепляют.

• Идеальная геометрия канализации – прямая, соединяющая вывод внутридомовой канализационной сети с местом сброса нечистот. Если проложить прямолинейный трубопровод невозможно, его рассчитывают таким образом, чтобы число поворотов было минимально.
• Поворотов под прямым углом следует избегать, если это невозможно, для изменения направления используют два угловых элемента по 45 градусов.
• Все углы и ответвления оборудуются ревизионными колодцами: тройниками с выведенной выше уровня почвы трубой с заглушкой. Наличие участков ревизии упростит обслуживание системы, контроль за ее состоянием и очистку.
• Под трубу и по бокам от нее обязательно засыпают и утрамбовывают слой амортизации, сверху трубы засыпают без утрамбовывания – плотные нижний и боковые слои способствуют сохранению геометрии трубопровода, верхний слой – защищает от внешних нагрузок.
• Ассенизационную сеть можно оборудовать насосом, если его нет, выполняют самотечную систему под уклоном от дома к сборному колодцу.
• Объем резервуара для сточных вод рассчитывают с учетом количества проживающих в доме людей, объема расходования воды, вида сборного колодца и планируемой частоты откачивания нечистот.

Рекомендуем ознакомиться: Виды дымоходов для печей с системой длительного горения и какой лучше выбрать

Расчет глубины прокладки канализации

Для московской области:

минимальная глубина заложения канализации не меньше 110 см.

По карте — 140 см

140 см — 30 см = 110 см

Уклон составит 40 см

2 см / м * 20 см = 40см Септик должен находиться на глубине порядка 150 см. и более (из-за неровностей почвы)

110 см + 40 см = 150 см.

По нормативным документам стандартный септик необходимо строить из трех бетонных колец. Так как высота стандартного кольца равна 90 см, то полная глубина укладки септика составит 270 см.

90 см * 3 = 270 см

Это означает, что нормально функционировать будет лишь малая половина септика — всего 120 см.

270 см — 150 см = 120 см

В современном строительстве вместо устаревшего септика устанавливают автономную очистную станцию. Но так как глубина (вместе с уклоном) не зависит от характера и габаритов объекта, то и станцию придется заглубить на 150 см.

Объем работ произведенных при этом будет неимоверно высок, тем более, что понадобится увеличение капиталовложений для обустройства дополнительных ревизионных колодцев, необходимых, для планомерного осмотра или ремонта оборудования. Все это настолько повышает стоимость земляных работ, что хозяева частных домов не в состоянии оплатить проведение канализации. Ведь по всем нормативам, глубина канализации в частном доме такая же, как и на других объектах, хотя загруженность ее невысока.

Рассмотрим, почему это происходит:

• Во-первых, температура канализационных вод или ниже, или превышает комнатную температуру. Таким образом, в холодное время года, изморозь, которая покрывает внутреннюю поверхность канализационных труб, постоянно подтаивает и уносится теплым потоком.
• Во-вторых, при непостоянном использовании канализации (при долгом отсутствии хозяина) трубы стоят пустыми, воды в них нет, и они не замерзают.
• В-третьих, система канализации постоянно прогревается теплом (проникающим из очистной станции или септика), которое образуется в результате химической реакции разложения.

Получается, что не обязательно расходовать «круглую» сумму, укладывая трубы на такую глубину.

Для жителей средней полосы и умеренного климата можно выводить канализацию из дома на небольшой глубине (примерно 0,5 — 0,7 м). Затем следует укладывать трубы под небольшим уклоном (не менее 2 см / м).

При подсоединении канализации к сети центрального коллектора, главным условием, которое влияет на такой параметр, как глубина прокладки канализации, является расположение относительно трубопровода.

Если уложить канализацию ниже центральной сети, то система не сможет функционировать, и к вам зайдут нечистоты из основного коллектора.

Для решения этого вопроса необходимо:

• применять специальные очистные фекальные насосы. Такой вариант используют повсеместно, и он приносит выгоду на тех участках, которые расположены намного ниже центральной сети, к которой происходит подключение. Не следует забывать, что при этом ваш трубопровод становится зависимым от сети центрального коллектора. Это имеет свои отрицательные стороны, например, при постройке частного дома или дачи в поселке или деревне, где нередко возникают проблемы с электроэнергией, насосы в это время не будут работать и в системе возникнут сбои.
• осуществить утепление. Для этого выяснить на какую глубину копать канализацию (минимальное значение), и уложить трубы канализации на возможно минимальной глубине залегания. Для этого метода стоит применить закрытую укладку, с помощью бетонных V — образных лотков или обложить трубы кирпичом, предварительно обмотав трубы канализации двойным слоем утеплителя. Так же возможна установка специальных обогревающих кабелей, которые не дают замерзнуть трубам и стокам вашей канализации.

Ко второму способу прибегают люди, строящие свои дома в условиях сурового климата (на крайнем севере, в условиях вечной мерзлоты), где трудно проложить трубы по нормам и стандартам, так как это обойдется на один два порядка выше.

Вывод

В условиях средней полосы вполне достаточно, чтобы глубина траншеи для прокладки канализации возле дома составляла 0,5 метра. Далее трубы должны идти с тем уклоном, который рекомендован СНиП.

Не стоит беспокоиться, что канализация перемерзнет. Во-первых, слив, как правило, происходит водой, как минимум, комнатной температуры, поэтому появляющаяся на стенах трубы изморозь попросту смывается.

Во-вторых, в трубы проникается тепло, образующееся из-за биологических процессов, происходящих в септике. В то же время, когда канализационная система не используется, трубы стоят пустыми, так что замерзать там нечему.

Заключение

Для расчета такого параметра, как глубина укладки, следует учитывать и характеристики материала, из которого выполнены трубы.

На сегодняшний момент в моду вошли пластиковые и полихлорвиниловые трубы, которые применяют для наружных работ. Они оранжево — коричневого цвета. Также для правильного расчета глубины прокладки трубопровода необходимо знать промерзание грунта (указано на специальной карте) на конкретном участке и нормы по СНиП — у.
