Черные стальные
Трубы стальные для водоснабжения вы можете встретить в любом доме советской постройки, который не ставился на капремонт с полной заменой инженерных систем в последние 20 лет.
Стальные подводки
Нормативная документация и размеры
Водогазопроводные трубы производились и производятся по ГОСТ 3262-75. Стандарт предусматривает диаметры от 6 до 150 мм. В квартирах многоквартирных домов вы можете встретить трубы для водоснабжения 15 мм, использующиеся для разводки воды по сантехническим приборам.
Условный проход близок к внутреннему диаметру, но не обязательно равен ему
Размеры водогазопроводных труб могут указываться не только в миллиметрах, но и в дюймах.
Английский дюйм равен 25,4 мм; однако система пересчета размеров цинично пренебрегает арифметикой:
| Условный проход | Размер трубы для водоснабжения в дюймах |
| ДУ15 | 1/2 |
| ДУ20 | 3/4 |
| ДУ25 | 1 |
| ДУ32 | 1 1/4 |
| ДУ40 | 1 1/2 |
| ДУ50 | 2 |
Наши предки использовали для измерения длины собственную антропометрию
Преимущества
Высокая прочность на разрыв (ВГП трубы согласно ГОСТ должны проходить гидравлические испытания при 25, а трубы с усиленными стенками — при 32 атмосферах).
Недостатки
Нестойкость к коррозии и, как следствие, невысокий срок службы (согласно ведомственным строительным нормам ВСН 58-88, не более 15 лет);

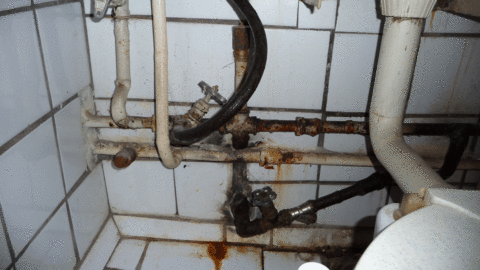

Коррозия стального водопровода
- Высокое гидравлическое сопротивление;
- Склонность к зарастанию отложениями. Они снижают пропускную способность водопровода, что приводит к потере напора воды при ее расходе.
Отложения на стенках магистрали водоснабжения
Способы монтажа
| Изображение | Описание |
Электросварка | Газовая и электродуговая сварка. |
Подмотка трубной резьбы | Резьбовые соединения с герметизацией органическим волокном или полимерными материалами. |
Устройство компрессионного фитинга | Компрессионные фитинги с эластичными уплотнителями. |
Области применения
СП 30.1333.2012 фактически запрещает применение черных стальных труб на водоснабжении. Документ требует, чтобы используемые при монтаже внутренних водопроводов материалы имели срок службы не меньше 50 лет при +20°С, и 25 лет при +75°С — и все это при неизменном гидравлическом сопротивлении. Эпоху стальных водопроводов в зданиях можно считать закончившейся.
Особенности монтажа
Чтобы обеспечить надежное соединение чугунного водопровода с пластиковым при частичной замене, используют один из приведенных ниже способов:
- Резиновая прокладка используется, если раструб удалось сохранить в хорошем состоянии и подготовить для соединения.
- Пластиковый переходник с резиновым уплотнителем. Если раструб пришлось отрезать по ряду причин (сильная деформация или повреждения), используется данный способ.
- Пресс-фитинг представляет собой специальный соединитель, оснащенный раструбом для пластиковой трубы и резьбой для чугунной части водопровода.
- Зачеканка льняной подмоткой. До появления силиконовых герметиков такой способ использовался чаще всего, его до сих пор применяют с чугунным водопроводом.
- Силиконовый герметик. Если разъем стыка между пластиковой и чугунной трубами не превышает 2 мм, возможно применять герметизацию сантехническим силиконом.
- Фланцевое соединение. Используется с применением дополнительных комплектующих и сварочного оборудования.
Важно уделить внимание процессу закрепления труб. Существует два способа — подвижный и неподвижный. Неподвижное крепление жестко фиксирует трубу, но если есть температурное воздействие, приводящее к стягиванию в местах контакта с креплениями, предпочитается подвеска
Неподвижное крепление жестко фиксирует трубу, но если есть температурное воздействие, приводящее к стягиванию в местах контакта с креплениями, предпочитается подвеска.
Установка чугунной муфты
Так как соединяться чугунные трубы могут и при помощи специальных муфт, необходимо внимательно отнестись к процессу монтажа. Он включает в себя такие этапы:
- Для нанесения уплотнителя по всей окружности муфты и трубы необходимо обеспечить свободный доступ, поэтому подготовительные работы могут занять какое-то время (удаление части стены и т.д.).
- Установка трубы в муфту производится до упора, чтобы уплотнитель не попал в систему.
- Зачеканивание кабалки обязательно происходит в несколько слоев, а каждый оборот вокруг трубы нужно уплотнять.
- После установки уплотнителя стык заливается раствором цемента.
Стыкование металла и пластика
Поскольку нередко происходит частичная замена трубопровода с металлического на пластиковый, и так как соединить чугунную трубу с другим материалом достаточно непросто, необходима стыковка. Ее производят следующими способами:
- при сохранении специального раструба вставляется резиновый элемент, который предварительно смазывается герметиком, а уже после в него вставляется пластиковый отрезок;
- если конец гладкий, то резиновый манжет надевается на него, а уже сверху крепится пластиковый переходник;
- одним из самых надежных способов считается пресс-фитинг или использование специального переходника с раструбом под пластик с одной и резьбой под металл с другой стороны.
Список документов
Нас ждут:
СП 31.13330.2012. Он расскажет нам, как должна выполняться прокладка труб наружного водоснабжения. Этот свод правил — переработанная с учетом нынешнего рынка материалов и арматуры версия советского СНиП 2.04.02-84;
Обложка свода правил
- Пособие к пресловутому СНиП, выпущенное в 1989 году, и описывающее особенности монтажа внешних водопроводов в сложных геологических и инженерных условиях;
- СП 30.13330.2016. Он содержит нормы прокладки трубопроводов водоснабжения зданий и сооружений.
Приступим к изучению документов. Для удобства читателя и для сокращения объема информации мы затронем лишь те их пункты, которые так или иначе непосредственно затрагивают монтаж напорных водопроводов.
Как производится врезка в канализационный стояк
В случаях, когда необходимо сделать дополнительный слив в канализационный стояк, к примеру, при подключении стиральной или посудомоечной машины, потребуется врезка.
Если невозможно использовать готовый тройник, врезка осуществляется следующим образом:
- Трубопровод разрезается вдоль (отсюда и название «врезка»).Просверливается отверстие.К оставшейся части трубопровода приваривается патрубок.
Более простым вариантом являются случаи, когда патрубок соединяется герметиком и хомутами. Врезка по такой технологии может быть осуществлена в каждом доме.
Врезка может потребоваться как в водопроводную, так и в канализационную систему.
Врезка в канализационную трубу
Как зачеканить водопроводную чугунную трубу
Чугунные трубы, как правило, устойчиво ассоциируются с канализацией. Немногим известно, что они более двух веков массово применяются для прокладки магистралей водоснабжения. В этом материале мы изучим особенности чугунных водопроводов, требования ГОСТ к ним, применяющиеся способы монтажа и ремонта.
Участок чугунной магистрали водоснабжения.
Чугун или сталь
Те, кто был в подвалах Петергофа, наверняка обратил внимание на массивные трубы, снабжающие водой его знаменитые фонтаны. Это один из старейших функционирующих до нашего времени чугунных водопроводов
Он строился на века; при этом строители царской резиденции, прямо скажем, не особенно считались с затратами.
Во второй половине прошлого века на первое место вышла экономическая целесообразность. В самом деле, зачем строить водопровод с полуторавековым ресурсом, если уже через 40 лет район города будет расширяться и перестраиваться с прокладкой новых магистралей?
Именно тогда получили массовое распространение стальные магистральные водопроводы — сравнительно дешевые и, главное, куда более технологичные в плане монтажа.
Совет: электросварка и наружная гидроизоляция битумом выполняются куда быстрее, чем ручная чеканка с заливкой раструба.
Последствия экономии вполне предсказуемы и ощущаются до сих пор:
Ресурс уложенной в грунт трубы, несмотря на гидроизоляционные мероприятия, редко превышает 30-40 лет. По прошествии этого времени многочисленные свищи в ней делают объем потерь питьевой воды неприемлемым.
Любопытно: по подсчетах местных властей, в Севастополе, городе, где живет автор статьи, за счет износа сети водоснабжения теряется 40% воды.
Мало того: стальная труба активно обрастает изнутри известковыми отложениями и ржавчиной. За пару десятков лет просвет может снизиться в 3 — 4 раза с соответствующим падением напора и проходимости.
Так выглядит внутри старый стальной водопровод.
А как на этом унылом фоне выглядит чугун?
- При должном качестве внешней гидроизоляции реальный срок службы уложенной в грунт трубы составляет не меньше века.
- Трубопровод практически не зарастает изнутри.
Чугунный водопровод в подвалах Петергофа.
Единственная проблема чугунного водопровода — большая чувствительность к подвижкам грунта: там, где стальная труба слегка деформируется, чугунная лопнет.
Стандарт

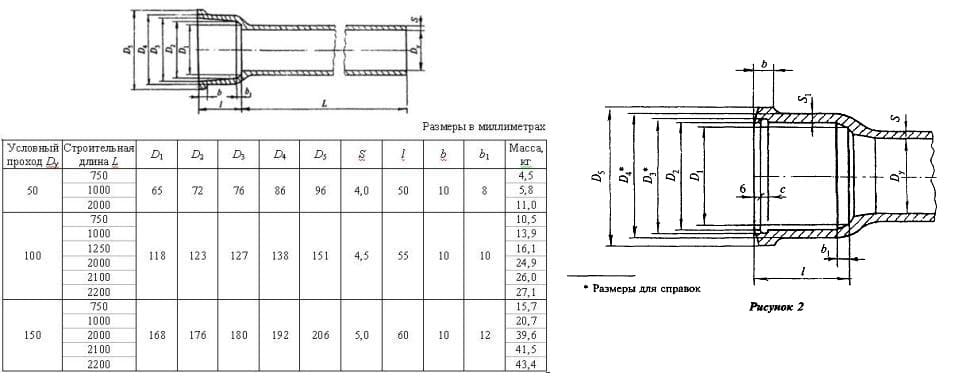

Действующий поныне стандарт на водопроводные трубы из серого чугуна был введен в действие в 1977 году; последние изменения внесены в текст совсем недавно, в 2011. Итак, какими должны быть чугунные трубы для водопровода по ГОСТу 9583-95?
Первое знакомство
Под этим сокращением скрывается так называемый высокопрочный чугун с шаровидным графитом.
Чтобы объяснить смысл термина, нужно ненадолго углубиться в дебри физики.
- Все основные отличия чугуна от стали — хрупкость, низкая пластичность и высокая стойкость к коррозии — определяются наличием в нем одной из форм углерода — графита.
- Обычный графит имеет вид миниатюрных плоских чешуек. Однако при рекристаллизации, происходящей при введении в расплав серого чугуна некоторых присадок (в частности, магния и его соединений), он меняет форму на шаровидную.
- При этом физические свойства металла существенно меняются: он приобретает вязкость, пластичность и стойкость к ударным нагрузкам, сохраняя коррозионную стойкость.
Структурные изменения в ВЧШГ.
Что особенно приятно — цена тонны материала при трансформации меняется незначительно. Суммарная доля присадок, вызывающих рекристаллизацию углерода, не превышает 0,08% от массы чугуна.
Раструбные водопроводные трубы из ВЧШГ на сегодня являются основной альтернативной серому чугуну.
- Прочностью на сжатие и изгиб они превосходят чугунные, не говоря уже о всех видах полимерных труб. Соответственно, трубами ВЧШГ магистрали водоснабжения можно прокладывать под оживленными автотрассами и на нестабильных грунтах. Они обладают всеми качествами стальных, кроме их ахиллесовой пяты — низкой устойчивости к коррозии.
- Проблема трудоемкой и нетехнологичной чеканки раструбов полностью решена. Вместо чеканки используются раструбы с кольцевыми резиновыми уплотнителями. Разумеется, при значительных размерах труб сборка раструбов подразумевает использование тяжелой техники; однако масса этих труб в любом случае не даст монтировать трубопровод вручную.
Обратите внимание! Использование резиновых уплотнителей делает допустимой незначительную деформацию раструбного соединения (изменение взаимного положения труб) без нарушения герметичности
Взаимосвязь характеристик
Как длина водопровода влияет на диаметр труб
Средняя скорость потока в стандартном водопроводе равна 0.02 км\с . Этот показатель влияет на подбор диаметра труб. Как рассчитать диаметр трубы водопровода с учетом длины данной коммуникации:
Если длина системы составляет менее 30 метров, следует обратить внимание на трубы диаметром 25мм.
Если длина системы составляет более 30 метров, актуальным считается применение труб диаметром 32 мм.
Если длина системы менее 10 метров, отлично подойдут трубы диаметром 20 мм.
Стандартной длиной труб бытового водоснабжения считаются 4 метра. Но на практике могут применяться трубы длиной до 14-15 метров.
При выборе длинных изделий особое внимание стоит обратить на качество фитингов, муфт и прочих соединений. Именно они обеспечат надежную и долговечную эксплуатацию водопровода

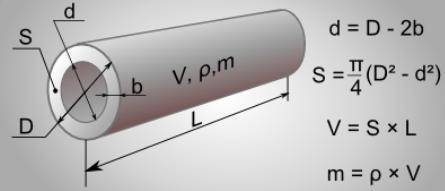

Соотношение условного диаметра трубы и толщины стенки
Почему диаметр труб определяет пропускную способность водопровода
Диаметр трубы определяет важную характеристику – пропускную способность водопровода. Так, например, трубы диаметром в 25 мм могут прогонять до 30 литров воды в течение минуты. Для трубы в 32 мм этот показатель увеличивается до 50 литров.
При этом следует учитывать, что обыкновенный кран на кухне или в ванной способен пропустить не более 5 литров воды. Таким образом, выбор диаметра труб напрямую зависит от расхода водных ресурсов.
Чем больше точек потребления воды, тем больше должен быть диаметр труб. Трубы для горячего и холодного водоснабжения могут подбираться одного диаметра, но толщина стенки у труб для горячей воды должна быть на порядок выше.
Решая, какой диаметр трубы для водопровода вам необходим, обратите пристальное внимание на следующие параметры:
- Длину водопровода.
- Количество предполагаемых стыков.
- Количество поворотов.
- Напор воды в системе.
Пример технического расчета диаметра трубы
Сложные технические расчеты, применяемые профессионалами, позволяют рассчитывать комплексное влияние этих факторов на водопроводную систему. Однако, для помещений в многоквартирном доме их применение вряд ли целесообразно.
Нормативный срок эксплуатации наружных стальных труб водоснабжения
В этой статье мы рассмотрим несколько видов и характеристик труб для домашних водопроводов. Современные производители труб при изготовлении своей продукции используют целый ряд конструкционных материалов. Однако, в настоящее время, в системах подачи воды используются только пластиковые или металлические трубы.
В документах на трубу по ГОСТ 3262-75 срок службы не предоставлен. При применении стальных оцинкованных труб по ГОСТ 3262-75 срок их эксплуатации будет зависеть от условий эксплуатации. Продолжительность эксплуатации до капитального ремонта (замены)»: Трубопроводы холодной воды из труб оцинкованных — 30 лет (жилые дома), 25 лет (объекты коммунального хозяйства).
Альтернативы
ВЧШГ
Первое знакомство
Под этим сокращением скрывается так называемый высокопрочный чугун с шаровидным графитом.
Чтобы объяснить смысл термина, нужно ненадолго углубиться в дебри физики.
- Все основные отличия чугуна от стали – хрупкость, низкая пластичность и высокая стойкость к коррозии – определяются наличием в нем одной из форм углерода – графита.
- Обычный графит имеет вид миниатюрных плоских чешуек. Однако при рекристаллизации, происходящей при введении в расплав серого чугуна некоторых присадок (в частности, магния и его соединений), он меняет форму на шаровидную.
- При этом физические свойства металла существенно меняются: он приобретает вязкость, пластичность и стойкость к ударным нагрузкам, сохраняя коррозионную стойкость.
Структурные изменения в ВЧШГ.
Что особенно приятно – цена тонны материала при трансформации меняется незначительно. Суммарная доля присадок, вызывающих рекристаллизацию углерода, не превышает 0,08% от массы чугуна.
Раструбные водопроводные трубы из ВЧШГ на сегодня являются основной альтернативной серому чугуну.
- Прочностью на сжатие и изгиб они превосходят чугунные, не говоря уже о всех видах полимерных труб. Соответственно, трубами ВЧШГ магистрали водоснабжения можно прокладывать под оживленными автотрассами и на нестабильных грунтах. Они обладают всеми качествами стальных, кроме их ахиллесовой пяты – низкой устойчивости к коррозии.
- Проблема трудоемкой и нетехнологичной чеканки раструбов полностью решена. Вместо чеканки используются раструбы с кольцевыми резиновыми уплотнителями. Разумеется, при значительных размерах труб сборка раструбов подразумевает использование тяжелой техники; однако масса этих труб в любом случае не даст монтировать трубопровод вручную.

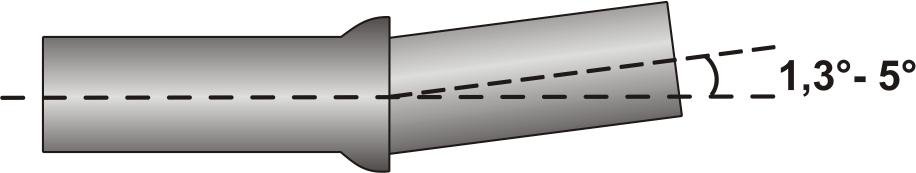

На соединениях допустимы небольшие смещения и изгибы.
Нормативная документация
Производство элементов напорных трубопроводов из ВЧШГ регламентирует отдельный стандарт – ГОСТ Р ИСО 2531-2008.
Выделим его ключевые моменты.
- Согласно документу, трубы и фасонные части могут иметь номинальные размеры от 40 до 2600 миллиметров, что позволяет использовать ВЧШГ для создания магистралей, питающих целые города.
- Состав металла, согласно ГОСТ, не должен оказывать вредного влияния на состав воды.
- Длина труб регламентируется стандартом в зависимости от их номинального диаметра:
| DN, мм | Длина, м |
| 40, 50 | 3,0 |
| 60 – 600 | 4,0; 5,0; 5,5; 6,0; 9,0 |
| 700, 800 | 4,0; 5,5; 6,0; 7,0; 9,0 |
| 900 – 2600 | 4,0; 5,0; 5,5; 6,0; 7,0; 8,15; 9,0 |
Трубы ВЧШГ на складе.
Максимальная допустимая кривизна составляет не более чем 0,125% от длины трубы.
В качестве внешнего покрытия трубопровода в зависимости от условий эксплуатации могут использоваться:
- Металлический цинк.
- Цинковая краска (цинковый порошок в полимерном связующем).
- Полиэтилен.
- Полиуретан.
- Фиброцемент.
- Клейкая полимерная лента.
- Эпоксидная смола.
- Битумная мастика или краска.
Для внутренней защиты труб и фасонины допустимо применение:
- Цементных растворов (портландцемента, шлакопортландцемента и глиноземистого цемента).
- Полиэтилена.
- Полиуретана.
- Эпоксидной смолы.
- Битумной краски (мастики).
Один из вариантов исполнения внутренней и внешней защиты.
В маркировке элементов трубопроводов должны указываться:
- Производитель (название или товарный знак).
- Год изготовления.
- Указание на материал (ВЧШГ).
- Номинальный размер.
- Стандарт, по которому произведено изделие.
Полиэтилен
Полиэтиленовые напорные трубы – основная альтернатива чугунному водопроводу на сегодняшний день.
Полиэтиленовый магистральный водопровод.
Детальное знакомство с ними явно выходит за рамки тематики нашего материала, поэтому уделим внимание лишь их ключевым свойствам
- Срок службы полиэтилена оценивается производителями туманным “50+” лет. На практике можно считать этот материал почти вечным.
- Отложений на стенках, снижающих просвет трубы, не может быть в принципе. Гладкая поверхность полимера с крайне низкими адгезивными качествами просто не даст засору сформироваться.
- Все соединения выполняются стыковой сваркой. Прочность стыка составляет не менее 80% прочности цельной трубы.
На фото запечатлен процесс сварки стыка.
Единственная претензия к полиэтилену, позволяющая чугунным трубам по сей день оставаться на рынке – высокая пластичность и, как следствие, весьма умеренная кольцевая жесткость. Полиэтиленовый магистральный трубопровод можно прокладывать в деформирующемся грунте лишь с защитой железобетонным желобом.
Как определить качественную продукцию
Качественные изделия из чугуна отличаются следующими параметрами:
- На изломе хороший чугун имеет мелкозернистую и однородную структуру.
- Наличие невидимых глазу дефектов можно определить на слух. Любые раковины или трещины будут слышны при простукивании по примечательным изменениям характера и тона звука. Продолжительность и высота звучания качественных изделий будет существенно отличаться от дефектных, так что можно очень точно определить локализацию изъянов.
Еще один немаловажный момент, который оказывает существенное влияние на срок службы чугунных труб – это грамотная сборка канализационной системы из них. Помните, что трубопрокаты, снабженные раструбами, должны быть расположены только одним способом. То есть, направление раструба должно быть только противоположным движению стоков в системе. Кроме того, закупоривать или зачеканивать стыки нужно только очень надежными, качественными изоляционными материалами.
Чтобы придать канализационной системе необходимую конфигурацию, используются разного рода фитинги – это могут быть тройники, крестовины, заглушки, переходники, отводы и другие детали. Подбирая тот или иной элемент, не забывайте поинтересоваться свойствами и типом материала, из которого он изготовлен. Для сборки трубопровода из чугунных изделий можно использовать фасонные элементы с аналогичными характеристиками. Если коэффициент расширения труб и фитингов при резком скачке температуры будут разными, стыки или даже сами трубы из чугуна могут деформироваться или лопнуть.
Подготовка к монтажу.
Трубы из чугуна перед сборкой и монтажом необходимо тщательно осмотреть, обстучать молотком и при наличии раковин или трещин под изоляционным слоем будет слышен дребезжащий звук. Такие трубы выбраковываются и к использованию непригодны.
Монтаж чугунных труб производят из труб и фасонных деталей, предварительно собирая их в звенья из двух или трёх труб в зависимости от их номинального диаметра. Собранные в звенья чугунные трубы транспортируются к месту укладки. Водопроводные и водоотводные трубопроводы обычно прокладываются в траншеях, ширина которых составляет 0,5 м. плюс диаметр трубы.
Чугунные трубы доставляются к месту монтажа и раскладываются на расстоянии 1-3 м от края траншеи. Трубы укладываются раструбом в том направлении, в котором будут укладываться в траншее. Также трубы располагаются раструбом в сторону наиболее высоких отметок по траншее, это значительно облегчает монтаж трубопровода. Нужно обеспечить неподвижность трубопровода от сдвигающих действий сил, установив в тупиках и на поворотах бетонные упоры.
Укладка трубопровода проводится с соблюдением всех общих правил монтажа чугунных труб:
- Глубина укладки должна быть ниже, чем уровень промерзания почвы в данной климатической зоне.
- Углы поворотов должны быть плавными, чтобы не возникало пробок и заторов.
- В случае необходимости трубопровод утепляется.
- Для движения продукта самотёком выдерживается нужный уклон, равный 2-3 см на один погонный метр длины трубопровода.
Перед монтажом необходимо произвести очистку наружной поверхности концов труб и внутренней поверхности раструбов. Соединяемые окончания труб очищают от окалины, остатков формовочной земли и наплыва изоляционного битума.
Что такое оцинковка
Оцинкованная труба для водоснабжения представляет собой стальную трубу, внутренняя и внешняя поверхности которой покрыты тонким слоем цинка – металла, не подверженного процессу коррозии. Долголетие трубопровода напрямую зависит от качества, прочности и толщины наносимого покрытия. Оцинковка производится несколькими способами:
- электрогальванический – способ, в основе которого лежит электролиз (под воздействием электрического тока цинк из электролита оседает на стальной поверхности), позволяет получить ровный слой цинка толщиной 10-25 мкм, но не самой высокой адгезии и наличием пористости;
- горячая оцинковка – стальную трубу с тщательно шлифованной, очищенной поверхностью погружают в емкость с расплавленным цинком (450оС), который обволакивает ее, формируя плотное, толщиной 40-200 мкм, покрытие. Поверхность может иметь наплывы, заливание резьбы;
- термодиффузионный – способ получения наиболее качественного покрытия путем обработки стальной трубы парами цинка под действием высокой температуры в закрытой емкости. Частицы цинка «встраиваются» в структуру стальной поверхности, обеспечивая надежное сцепление. Слой получается плотным, равномерным, прочным.
Оцинкованные трубы для водопровода обладают рядом преимуществ:
- прочность, устойчивость к нагрузкам, гидроудару, механическим повреждениям, износоустойчивость;
- снижена шероховатость внутренней поверхности, что увеличивает пропускную способность и значительно замедляет зарастание сечения трубы;
- устойчивость к коррозии;
- рабочая температура 20оС – 140оС;
- рабочее давление 1,6 МПа;
- минимальное тепловое расширение, стабильность конструкции трубопровода;
- средний срок службы 20 лет.
Как правило, в бытовом и промышленном внутридомовом водоснабжении применяется труба круглая оцинкованная диаметром 20-160 мм из углеродистой стали обыкновенного качества или углеродистой качественной конструкционной стали, бесшовная либо электросварная прямошовная.
По толщине стенки бывают обычные (2,5-4,5 мм), легкие (2-4 мм) и усиленные (4-5 мм). Масса трубного изделия после оцинковки увеличивается на 3%. Длина мерная, кратная мерная (4-12 м).
Оцинкованные трубы для холодного водоснабжения при бесперебойной подаче питьевой воды безопасны для здоровья человека, так как ПДК цинка не превышает 5 мг/л (суточная норма цинка 10-15 мг).
Применяются оцинкованные трубы для организации автономного водоснабжения при обустройстве скважин, однако это не предусмотрено СНиП и ГОСТом. Внутри скважины нет достаточного водообмена, из-за влияния углекислоты состав воды вследствие химических реакций значительно ухудшается. Грунтовая среда не исключает электрохимической коррозии в местах стыков.
Особенности чугунных канализационных сетей
Нормативные требования
Изготовление деталей для чугунных трубопроводов регламентируется целым рядом нормативных документов. Значительно чаще употребляется ГОСТ 6942-98, определяющий методику изготовления и характеристики труб, но параллельно с ним необходимо ориентироваться и на другие стандарты.
В соответствии с этим нормативам, продукция обязана соответствовать ряду требований:
- Условный диаметр – от 65 до 1200 мм.
- Протяженность изделия – от 2 до шести метров.
- Толщина стены – от 6,7 до 31 мм. В зависимости от этого параметра выделяют детали классов ЛА, А и В (наиболее тяжелые и качественные).
- Расчетное рабочее давление – или 1, или 1,6 МПа. При проверке конструкция проходит опробование под давлением от 2,5 до 4 МПа.
- Соединение – раструбное либо фланцевое.
- Напорные чугунные водопроводные трубы по ГОСТу 9583 – 75 смогут иметь различную конфигурацию наружной раструбной части: допускается ее исполнение в форме уклона либо в форме уступа. Наряду с этим в раструба в обязательном порядке формируется уступ для более надежного соединения.
Такие трубы производятся по способу полунепрерывного либо центробежного литья в песчаные формы. Применение этих технологий дает возможность приобрести изделия с более прочными и надежными стенками, талантливыми действеннее противостоять внутреннему давлению.
Монтаж раструбных систем
Инструкция по установке канализационных трубопроводов сильно зависит от того, какую разновидность труб мы будем употребляться для рения данной задачи. В этом разделе мы уделить время сборке раструбной системы, а о безраструбных разновидностях поболтаем ниже.
Монтаж чугунных труб канализации осуществляется так:
- Конец одной трубы вставляем в расширение другой до упора и выравниванием.
- Зазор заполняем паклей, забивая ее посредством особой лопатки и деревянного молотка. Приблизительно на 2/3 объема необходимо укладывать материал, пропитанный солидолом либо другими смазочными материалами, а в верхнюю треть – сухие волокна.
- После этого делаем герметизацию посредством цементного раствора (марка должна быть не ниже М300 – М400). Раствор уплотняем, по окончании чего накрываем мокрой ветошью.
- Полное высыхание занимает около месяца, но уже через полторы-две недели возможно подвергать коммуникации эксплуатационным нагрузкам.
Не считая обрисованной методики допускается уплотнение стыков между деталями с применением влагостойких герметиков на силиконовой базе. Надежным есть кроме этого зачеканивание (т.е. забивка раструба) свинцом, но от данной методики в последнее время все чаще отказываются, принимая к сведенью токсичность металла и вероятный вред для внешней среды.
Безраструбная канализация
Беозраструбная система SML, которая употребляется в современном постройке, кроме этого возможно смонтирована своими руками.
- Для соединения употребляется хомут, складывающийся из железной зажимной части с одним либо двумя винтами, и внутренней герметизирующей прокладки из химически стойкой резины.
- При монтаже два участка трубопровода укладываются встык, по окончании чего сверху накладывается хомут, и затягиваются крепежные элементы.
- Простые хомуты вычислены на применение в безнапорных системах с давлением до 0,1 Бар. Но при установке обжимных манжет особенной конфигурации верхний предел давления возможно поднять до 10 Бар – действительно, и цена у таковой конструкции значительно возрастёт.
Использование данной методики облегчает не только прокладку коммуникаций, но и замену поврежденного участка: для изъятия трубы достаточно ослабить пара винтов.
