Устройство и характеристики газовых котлов Daewoo

Коды ошибок отопительного котла

Техника работала исправно, но вдруг остановилась и высветила на дисплее код ошибки? Не волнуйтесь, возможно, это системный сбой. Перезапустите котел. Если после повторного включения высветился тот же код, начните поиск неполадки.

Код неисправности	Что означает	Как устранить поломку
Е0	В пульте ДУ вышел из строя термодатчик.	Разберите пульт, проведите диагностику датчика тестером. При поломке замените деталь.
Е1	В системе отопления снижен уровень теплоносителя.	Что делать: Открутите вентиль подачи воды. Прочистите фильтр от засора. Осмотрите соединения на момент протечки. Загерметизируйте повреждения. Повысьте давление в системе, долейте жидкость, отрегулируйте настройки насоса.
Е2	Газ сгорает не полностью. Продукты сгорания плохо отводятся.	Проверьте наличие тяги: поднесите зажженную спичку к окошку прибора. При нормальной тяге пламя отклонится в сторону. В противном случае проведите чистку дымохода, труб, удалите наледь и снег в зимний период. Осмотрите на исправность датчик тяги, его проводку с управляющим модулем.
Е3	Перегрев системы. Температура превысила 95 градусов.	Прочистите фильтры от засора. Выполните диагностику термодатчика, его контактов, цепи. Разблокируйте насос. Установите исправный узел. Осмотрите электронную плату. Ремонт проводится мастером.
Е4	Сработал датчик тяги.	Проверьте наличие тяги, замените датчик, очистите дымоотводную шахту. Чтобы удалить мусор с улицы, обратитесь в коммунальные службы.
Е5	При зажигании повышено напряжение.	Убедитесь в работоспособности печатной платы. Вольтметром измеряйте показания контактов инфракрасного датчика CN05. Исправный элемент покажет 5 В.
Е6	Возникла ошибка утечки топлива.	Проведите диагностику газ-контроля, запорной арматуры, клапана. Если в помещении чувствуется запах газа, немедленно обратитесь в службу.
Е7	Нет связи агрегата с пультом управления более чем на 1 минуту.	Проверьте: Связи пульта ДУ. Электронную плату.
Е8	Термистор контура отопления вышел из строя.	Убедитесь в исправности сенсора, его контактов. Подтяните соединения, переподключите деталь.
Е9	Возникла течь в отопительном контуре.	Перекройте подачу воды. Осмотрите все соединения на протечку. Изолируйте поврежденное место и включите подпитку для наполнения системы.
4U1	Проблемы с кнопками на панели управления.	Демонтируйте панель и осмотрите контактные группы. Зачистите их от коррозии.
U0	Не различается наличие пламени.	Отрегулируйте пламя в горелке либо замените сенсор пламени.
EF	Клапан переключения открыт более 90 минут.	Убедитесь, что клапан не заклинило.
ЕА	Изделие сигнализирует о наполнении воды 5 раз за 1 минуту.
ЕС	Установлена неправильная модель.	Возможно, после замены платы вы не изменили параметры.
Ed	Частота тока не соответствует нормативам.	Подключите стабилизатор напряжения.
U8	Термистор ГВС неисправен.	Замените элемент на новый.
U9	Засор дымоотводной трубы.	Выполните чистку трубы, диагностику сенсора отводящих газов.

Серия газовых котлов Daewoo

Daewoo – один из известнейших корейских конгломератов, прекративший свое существование в 1999 году. Многие подразделения концерна получили самостоятельность или влились в структуру других фирм.

Сейчас в Южной Корее существует две компании, которые ранее имели отношение к корпорации и производят газовые котлы:

• Altoen Daewoo Co., Ltd (до 2017 года – Daewoo Gasboiler Co., Ltd). Сейчас производственные мощности расположены в г. Донгтан.
• Daewoo Electronics Co., выпускающая газовое оборудование на заводах компании KD Navien.

Комплектующие для котлов обеих компаний изготовлены в Южной Корее и Японии, а сборка проводится в автоматизированном режиме.

Компания Altoen Daewoo Co., Ltd не стала переносить производственные мощности на китайские промышленные кластеры, чтобы не терять возможности постоянного контроля качества выпускаемой продукции

В России представлены следующие линейки газовых котлов компании Altoen Daewoo Co. Ltd:

• DGB MCF. Котлы с открытой камерой сгорания.
• DGB MSC. Котлы с закрытой камерой сгорания.
• DGB MES. Котлы конденсационного типа с закрытой камерой сгорания. У моделей этой линейки присутствует недельный программатор работы, автономный пульт управления, а также упрощено подключение дымохода.

Все модели перечисленных линеек являются настенными, двухконтурными, то есть рассчитаны на отопление и горячее водоснабжение.

Модели серии DGB снабжены информативным дисплеем, на котором отображается код ошибки, если произошла неполадка или сработала встроенная система автоматической диагностики

У компании Daewoo Electronics Co. существует две линейки газовых котлов: настенного размещения “DWB” и напольного – “KDB”. Они имеют свои особенности, в том числе и коды ошибок, отличающиеся от моделей конкурента. Однако эти котлы в России не получили широкого распространения.

Поэтому в статье будут приведены только коды ошибок газовых котлов компании Altoen Daewoo Co., Ltd.

Общая характеристика газовых котлов ДЭУ

Известный, прежде всего, своими автомобилями, корейский концерн DAEWOO уже более четверти века занимается производством настенных отопительных газовых котлов. Конструкцию своих изделий компания постоянно дорабатывает, внося усовершенствования и улучшения. Котлы ДЭУ представляют собой микрокотельную, компактную и удобную, предназначенную для отопления и снабжения горячей водой домов и квартир, площадь которых не больше 400 м2.

На российском рынке эта продукция появилась в 2005 году. От европейских изготовителей продукция ДЭУ отличается широтой диапазона мощности: 11 – 46 кВт. Стабильность и долговременность работы настенных котлов этой компании обеспечивается тем, что они выполняются с раздельными теплообменниками и горелкой, которая изготавливается из нержавеющей стали.

Газовые настенные котлы DAEWOO совершенно безопасны для эксплуатации, так как оборудуются необходимым набором систем безопасности и датчиками протока воды, обратной тяги в дымоходе, контроля пламени. Все модификации этих котлов имеют закрытые камеры сгорания, поэтому размещать их можно в любых удобных для вас местах. Кроме того, безопасность и надежность работы котлов обеспечивается следующими характеристиками:

• корпус котла обладает повышенной огнеупорностью,
• котел имеет двойную защиту от замерзания,
• все модели снабжены системами безопасности:
  • защита вентилятора,
  • защита от задувания,
  • система перезапуска,
  • защита от закипания,
  • защита от перегрева (тройная),
  • защита от залипания ротора насоса.

Пользоваться такими котлами очень удобно. Управление ими осуществляется с помощью выносного дистанционного пульта управления, имеющего жидкокристаллический дисплей, и позволяющего работать на удалении до 50 м. Это помогает быстро и легко выбрать различные режимы работы котла, необходимые в данный момент:

• только отопление,
• отопление и горячее водоснабжение,
• только горячее водоснабжение,
• ускорение приготовления горячей воды.

Кроме этого, с помощью пульта дистанционного управления вы можете:

• контролировать отопление по температуре теплоносителя,
• контролировать и регулировать температуру отопительного контура по температуре воздуха в помещении,
• контролировать и устанавливать работу котла по таймеру.

Если возникают перебои в электропитании, то настройки у котла сохраняются, и при восстановлении питания он возобновляет работу в автоматическом режиме. Все сбои в работе фиксируются, сообщения о них выводятся на дисплей.

Экономичность котлов ДЭУ обеспечивается наличием дежурного режима работы, при котором в отсутствие хозяев можно установить минимальный обогрев помещения. Таким образом, экономится расходование газа, и система отопления предохраняется от замерзания в зимнее время.

Модели газовых настенных котлов DAEWOO

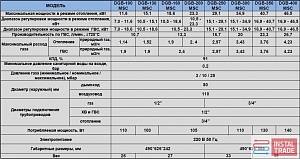

Компания DARWOO выпускает газовые настенные котлы DGB (100 MSC, 130 MSC, 160 MSC, 200 MSC, 2500 MSC, 300 MSC, 350 MSC, 400 MSC). Все эти модели представляют собой двухконтурные котлы с закрытой камерой сгорания, раздельными теплообменниками, модуляционной горелкой, имеющей электронный розжиг. Чтобы переключаться с режима отопления на ГВС, двухходовые насосы котлов оснащены шаровыми клапанами.

Мощность котлов варьируется от 10.00 кВт до 46.50 кВт. Производительность по горячему водоснабжению моделей при температуре 25°С – от 10,7 л/мин до 26,7 л/мин, в зависимости от модели, а при температуре нагревания воды до 40°С – от 6,7 л/мин до 16,7 л/мин.

Данные модели котлов не только очень экономичны, но и обладают достаточно высоким КПД – 89-97%.

 Котлы ДЭУ – достоинства и недостатки

Газовые котлы этой компании привлекательны многими своими характеристиками:

• компактность,
• простое управление,
• экономичность,
• современный дизайн,
• большой диапазон мощности,
• возможность работы как на природном, так и на сжиженном газе,
• невысокие цены.

Отмечаются потребителями в процессе эксплуатации котлов DAEWOO и недостатки:

• довольно сильный шум, издаваемый котлом во время работы;
• недостаточная долговечность из-за наличия внутри устройства резиновых труб, которые за год или два активной работы разъедаются и изнашиваются.

В любом случае, газовые котлы DAEWOO – это простая, удобная, надежная (по крайней мере, в первые годы эксплуатации) отопительная техника по демократичной цене. Если сравнивать цены и качество, то в своем классе изделий котлы ДЭУ являются лидерами. Недаром компания поставляет свои изделия в 17 стран и число это увеличивается с каждым годом.

Коды ошибок котла отопления

Код неисправности	Вид сбоя	Возможная причина	Точка контроля	Необходимые меры по устранению
E0	Не функционирует датчик  температуры воздуха в комнате	Неисправность датчика или обрыв контакта	Датчик температуры в пульте  управления, температурный датчик	Восстановить контакт или заменить   датчик
Ошибка E1	Резкое падение  давления в отопительной системе	Утечка  сетевой воды или низкое давление теплоносителя	Проверка трубной части топки, подогревателя, внутридомового контура отопления  на возможность    утечки	Устранить  утечки и  наполнить систему подпиточной водой  до рабочего давления
E2	В котле происходит неполное сгорание газа из-за нарушения режимов в газовоздушном тракте	Занос сажей дымовых каналов  или воздуховода, не работает вентилятор	Контроль состояния газовоздушного тракта котла,   дымохода и  вентилятора	Провести очистку от сажи
E3	Перегрев подающего теплоносителя	Нарушена циркуляция отопительного контура	Проверить, открыты ли вентили   на подаче  и обратке, состояние грязевика   и циркуляционного насоса	Открыть запорную арматуру, очистить грязевик от мусора, запустить насос
E4	Нет тяги	Забит дымоход	Проверить состояние  газовоздушного тракта	Провести очистку от  сажи
E5	Не  работает  ИК-датчик факела	Неисправность   датчика,     платы или сбой программного обеспечения	Проверить исправность  датчика,  платы и ПО	Заменить неисправные элементы
E6	Срабатывание   датчика утечки газа	Утечка газа,   неисправность датчика	Соединения  газового тракта,   датчик  газа	Проверка соединений по газовому тракту на наличие утечки в соответствии с правилами эксплуатации газового оборудования, устранения выявленных утечек или заменить несправный датчик
E7	Сбой связи с рабочим пультом управления	Нарушена целостность линии связи, неисправность ПУ	Линии связи	Проверить целостность электрической схемы и работоспособность ПУ
E8	Не работает датчик температуры теплоносителя	Сбой в электропитании линии, неисправность датчика температуры	Схема датчика температуры теплоносителя	Проверка   напряжения в сети, работоспособность  датчика,   устранить выявленные причины
EE	Остановка вентилятора	Сбой в рабочей сети, нерабочий вентилятор, конденсатор или датчик  оборотов	Схема вентилятора	Проверка наличия  напряжений, работоспособность электродвигателя, платы, конденсатора и датчика оборотов
Индикатор температуры и светодиод на пульте мигают одновременно	Не удается выполнить розжиг газа в горелке	Отсутствует давление в газовой магистрали	Газопровод перед котлом	Проверка состояния   газового крана и давления газа в магистрали, восстановить подачу газа

Газовые котлы Daewoo справедливо признаны пользователями, как высоконадежные и готовые к эксплуатации в российских коммунальных условиях.

Для того, чтобы срок эксплуатации был, как можно дольше, от собственника потребуется четкое выполнение производственных инструкций и регламентных работ. Работы по обслуживанию нужно проводить летом, задолго до начала отопительного сезона, чтобы было досаточно времени на исправления выявленных сбоев.

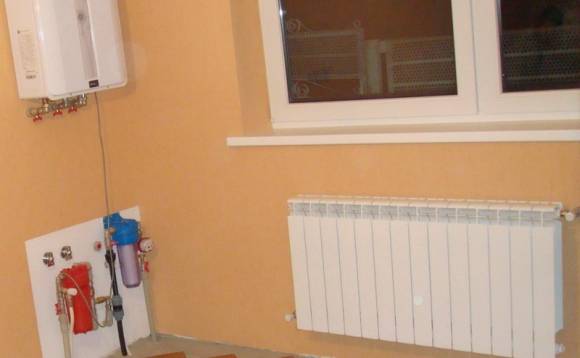

Установка

Монтаж техники ДЭУ не вызывает трудностей у мастеров своего дела, в то время как у неопытного пользователя при работе могут возникнуть вопросы и проблемы. Дилеры, которые продают корейское оборудование, вполне могут отказать в ремонте по гарантии в том случае, если покупатель самостоятельно производил установку. Стоит помнить, что при обвязке требуется осуществлять подключение к электросетям и подсоединять термостаты. Для проведения похожих работ нужен специальный допуск и знание правил устройства электроустановок.

При монтажных работах важно строго следовать рекомендациям производителя. Загляните в инструкцию и прочтите о принципиальной схеме подключения

Ремонт и эксплуатация

Если потребителю важна долгая и качественная эксплуатация газового котла, очень важно при сборке и дальнейшем ремонте оборудования использовать только оригинальные запчасти и комплектующие от проверенных поставщиков. Очень важно доверить первоначальную установку котла специалистам, ведь они изначально смогут выявить все неисправности оборудования, если таковые имеются

Наиболее часто, устанавливая такого рода оборудование в домашних условиях, многие клиенты не замечают технические неисправности, что в дальнейшем приводит к серьезным финансовым потерям и даже полной замене оборудования

Очень важно доверить первоначальную установку котла специалистам, ведь они изначально смогут выявить все неисправности оборудования, если таковые имеются. Наиболее часто, устанавливая такого рода оборудование в домашних условиях, многие клиенты не замечают технические неисправности, что в дальнейшем приводит к серьезным финансовым потерям и даже полной замене оборудования

Ремонт котла в домашних условиях – дело нелегкое, особенно если нет специальных навыков и опыта. Чаще всего рекомендуется пользоваться услугами специалистов, которые не первый год занимаются монтажом и ремонтом такого рода газовой продукции

Если же ремонт хочется произвести самостоятельно, то, в первую очередь, очень важно изучить всю инструкцию по сборке той или иной модели котла, его технические характеристики и все документы, которые идут в комплекте с той или иной моделью

Для более легкой эксплуатации не менее важно знать основные коды ошибок, которые могут высветиться на газовом котле и пульте управления. Эти коды позволяют быстрее определить, в чем состоит проблема с котлом

К ним наиболее часто относятся:

«Е0» высвечивается тогда, когда неисправность связана с датчиком комнатной температуры. Чаще всего такая проблема возникает из-за неисправности самого датчика или же при нарушении контактов. Для самостоятельного решения проблемы следует проверить датчик температуры на пульте управления. В качестве основной меры для решения проблемы используется полная замена элемента.

Комбинацию «Е1» можно увидеть при вероятной потере давления в системе отопления. Чаще всего связано это с какой-либо утечкой в системе или же непосредственно в самом котле. Для решения данной проблемы, в первую очередь, приходится искать возможные утечки, восстанавливая при этом давление.

Если на котле горит «Е2», скорее всего, забит дымоход или же воздуховод

Для устранения проблемы очень важно проверить состояние данных труб и каналов.
При перегревании теплоносителя загорится комбинация «Е3». Проблема возникает в том случае, если в теплоносителе плохая циркуляция

Для устранения такого рода неполадки важно проверить краны, состояние грязевого фильтра и циркуляционного насоса. Только после выявления поломки следует искать подходящую деталь для замены.
Если забился дымоход, то горит «Е4».

Однако, как показывает опыт эксплуатации этих изделий, они отличаются повышенными требованиями к правильному проведению подготовительных работ и осуществлению первого запуска котла отопления.

Комбинированный бойлер

Комбинированная установка

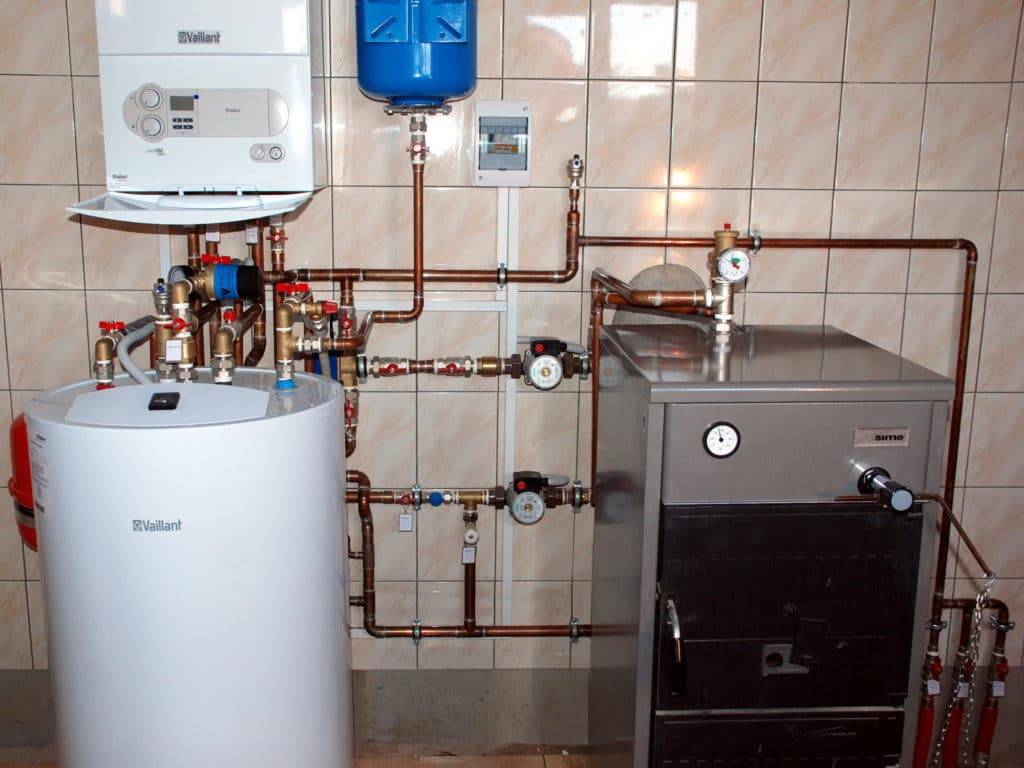

В местах, где подача газа может временно прекращаться или при наличии, к примеру, твердотопливного котла отопления – хорошие результаты показывает комбинированная нагревательная установка. Она состоит из двух контуров:

• газовый бойлер прямого нагрева, задача которого – обеспечить температуру воды при ее интенсивном отборе;
• бойлер косвенного нагрева, источником тепла которого является подаваемая основным отопительным котлом жидкость или выхлопные газы, образованные при его работе.

Комбинированные системы нагрева показывают значительную экономию денежных средств. Их рационально использовать при наличии достаточного запаса мощности котла отопительной системы. При значительной емкости они способны обеспечить потребности большой семьи в горячей воде даже без запуска контура прямого нагрева. Также, при прекращении подачи газа, комбинированный бойлер будет выполнять свои функции, используя энергетику отопительной системы.

Виды газовых котлов Daewoo

Турбированные котлы

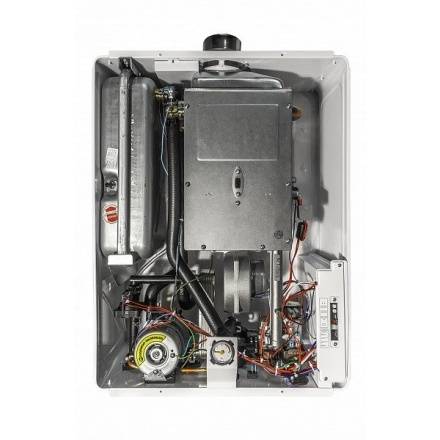

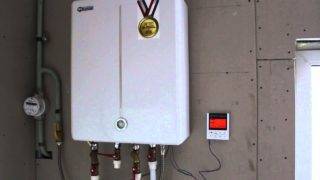

Котел Daewoo имеет небольшие размеры, может монтироваться в кухонном шкафу, требует подключения к электросети

Прибор может располагаться в любом помещении. Аппарат достаточно легкий, около 26 кг, поэтому не создает чрезмерной нагрузки на стену. Его располагают чаще в кухонном помещении в подвесном состоянии. Поскольку котел имеет маленькие размеры, отдельное помещение для него не требуется, даже кухонный шкафчик вполне подходит для размещения.

Преимущества турбированного котла:

• компактность;
• небольшой вес;
• необходимые крепления идут в комплекте;
• в наличии пульт ДУ;
• КПД – 91%;
• экономный расход топлива.

Коаксиальный дымоход в турбированных котлах

Технические особенности:

• давление – 3 атмосферы для отопления, 7 – для ГВС;
• потребление электроэнергии – 0,1 кВт в час;
• мощность – 11,6 или 15,1 кВт;
• наибольшая температура воды для отопления – 85, для ГВС – 60.

Специфика приборов может отличаться в зависимости от той или иной модели.

Атмосферные котлы

Котел Део атмосферного типа отличается открытым типом горелки

При его установке важно соблюдение техники безопасности газового оборудования. Навесной агрегат устанавливают в отдельной котельной, помещение должно быть соответствующе оборудовано. Основные требования: принудительная вентиляция, достаточный размер помещения, высота потолка

Основные требования: принудительная вентиляция, достаточный размер помещения, высота потолка.

Открытая горелка в атмосферном котле

Преимущества атмосферных агрегатов:

• безопасность;
• длительный срок службы;
• несложное устройство;
• бесшумная работа;
• поломки наблюдаются реже, чем у турбированных;
• независим от электроэнергии;
• обогрев большой площади – до 200 м2.

Недостатками атмосферного газового котла Дэу можно считать обязательное наличие дымохода и постоянный приток свежего воздуха.

Двухконтурные

Котел с контуром отопления и ГВС

Модели с двумя контурами выпускает компания «ДЭУ Газбойлер». Они равномерно нагревают воду, имеют независимые друг от друга теплообменники, отличаются простым монтажом и обслуживанием. Конструкция данных устройств отличается следующими особенностями:

• первый контур изготавливается из меди;
• второй – пластинчатый;
• теплообменники имеют независимое устройство;
• прогрев воды не зависит от количества точек водозабора и давления;
• удобное управление.

Процесс создания котлов контролируется на каждом этапе. Продукция соответствует международным стандартам качества.

Устройство и технические характеристики

Компания Daewoo предлагает потребителю две основные модификации газовых котлов: атмосферного и турбированного типа. У каждого устройства есть свои отличительные особенности, преимущества и недостатки.

Независимо от внутреннего устройства, есть общие технические характеристики свойственные всему южнокорейскому отопительному оборудованию марки Daewoo:

• Осуществляется контролируемый розжиг горелки. Выбор режима работы определяется давлением газа в магистрали, состоянием системы дымоудаления, наличием тяги и напряжения в сети. Регулировка пламени выполняется с пульта управления или с помощью механического регулятора.

Оборудование пультом удаленного управления. Работа котла может контролироваться из любой комнаты в помещении двумя способами: выносной панелью, либо с пульта ДУ.

Устройство циркуляционного насоса. Технические характеристики устройства, простота и эффективность конструкции дали возможность заменить традиционный трехходовой клапан. Компания Daewoo разработала и внедрила двухходовой насос с системой «шарика-переключателя».Большая пропускная способность ГВС – горячая вода нагревается равномерно. Температура не зависит от одновременного количества потребителей и давления в системе водоснабжения.

Диагностика котла – проводится автоматически. Результаты проверки выводятся на выносной блок управления котлом, имеющий цифровой дисплей.

Одним из преимуществ отопительных котлов Daewoo является простота конструкции. По отзывам мастеров, разобрать, отремонтировать и отрегулировать оборудование можно практически с «одной отверткой».

Настенные газовые котлы Daewoo Gasboiler (Дэу Газбойлер)

Большинство домовладельцев предпочитает создавать автономную систему отопления.

Иногда такое решение принимается даже если есть возможность подключиться к централизованной сети.

Причинами такого выбора становятся желание самостоятельно регулировать режим отопления и слишком завышенные тарифы ЖКХ.

В продаже имеется масса газовых отопительных котлов, которые признаны наиболее эффективными и экономичными из всех альтернативных вариантов.

Рассмотрим газовые котлы фирмы Daewoo, представляющие собой одну из наиболее продвинутых групп теплотехнического оборудования.

Принцип работы котла:

Камера сгорания закрытого типа (герметичная). Воздух для горения газа забирается с улицы и по специальному воздуховоду подается в котел.

Перед подачей газа в горелку включается встроенный вентилятор для проветривания камеры сгорания на высоких оборотах. Затем число оборотов снижается, открывается газовый клапан, и газ поступает в горелку, где смешивается с воздухом. Далее происходит подача высокого напряжения на электроды розжига, образующийся при этом искровой разряд воспламеняет газовоздушную смесь.

Инфракрасный датчик фиксирует воспламенение газа, направляет информацию на системную плату и дальнейшая работа котла идет под её контролем.

Регулировка мощности в котле меняется и поддерживается автоматически, обеспечивая плавную модуляцию.

Тепло от сгорания газа поглощается основным (медным) теплообменником, который в свою очередь нагревает теплоноситель. Циркуляционный насос обеспечивает циркуляцию теплоносителя внутри котла. Продукты сгорания под напором воздуха, нагнетаемым вентилятором, выводятся на улицу через дымоход.

Раздельный теплообменник !

Основная проблема котлов с битермическим теплообменником — образование накипи внутри теплообменника. Процесс роста накипи становится заметным при температуре воды выше 70 °С, ее растущий слой ухудшает передачу тепла от металла к воде, заданная температура горячей воды достигается при более высокой мощности горелки, и это влечет за собой дальнейшее увеличение температуры в теплообменнике, а в итоге — перегрев котла и его аварийное выключение.

Возможность такого контроля имеется в котлах с так называемым вторичным теплообменником пластинчатого типа, предназначенным для приготовления только санитарной горячей воды (стоят такие котлы обычно на 20-25 % больше, чем котлы с битермическим теплообменником).

В котлах с вторичным теплообменником ГВС в каждый момент времени может работать лишь один контур — отопительный или ГВС. Раздельный теплообменник долговечнее и беспроблемнее битермического, что подтверждается его использованием в таких, всем известных брендах, как Висман, Вайланд и дорогих моделях Бакси.

Контур отопления и ГВС в котлах с раздельными теплообменниками не соединяются. В таких котлах приоритет нагрева воды осуществляется по ГВС. В котле холодная и отопительная воды текут через раздельные слои теплообменника в противоположном направлении. Если вы установите переключатель на «Отопление+ГВС» — начнется цикл отопления, а когда вы откроете кран, для того чтобы использовать горячу воду, то цикл отопления прекратится и начнется цикл ГВС.

Температура ГВС может быть от 35 до 60 градусов Цельсия. Температуру теплоносителя (воды в радиаторах) можно установить в диапазоне от 50 до 80 градусов, а температуру воздуха можно задать в пределах от 5 до 40 градусов.

У котлов DAEWOO повышенная производительность по ГВС — от 10 до 27 л в минуту 25 градусной и от 6 до 17 л в минуту 40 градусной воды, в зависимости от мощности котла.

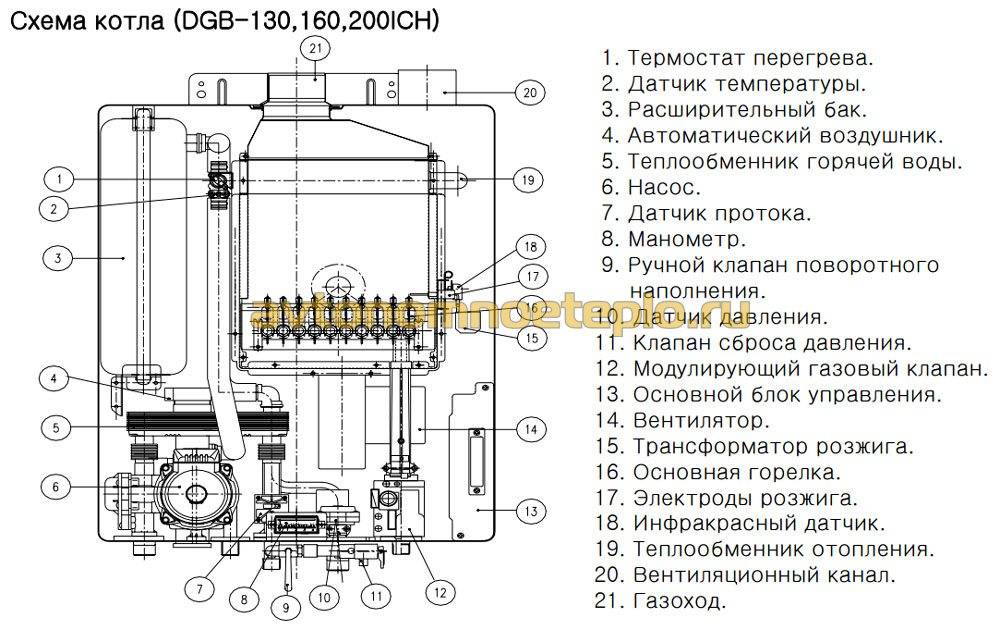

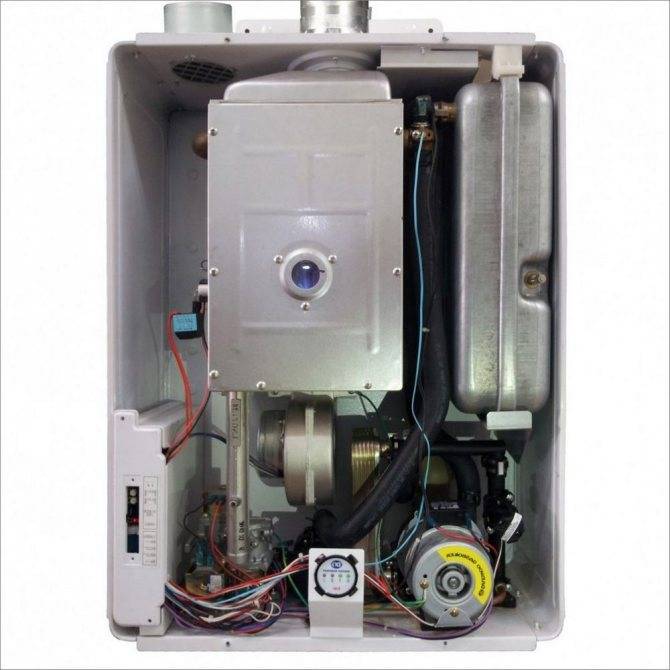

Конструкция и основные приборы управления котлов DGB-100, 130, 160, 200

1. Термостат перегрева 2. Датчик температуры 3. Расширительный бак 4. Автоматический клапан воздуха 5. Теплообменник горячей воды 6. Насос циркуляции 7. Переключатель потока 8. Манометр 9. Кран ручного наполнения 10. Переключатель давления 11. Предохранктельный клапан. 12. Клапан модуляции газа 13. Главная печатная плата 14. Вентилятор 15. Трансформатор зажигания 16. Основная горелка 17. Электрод розжига 18. Инфракрасный датчик 19. Ocнoвной теплоообменник 20. Вход воздуха 21. Выход продуктов сгорания

Конструкция и основные приборы управления котлов DGB-250, 300

1. Термостат перегрева 2. Датчик температуры 3. Инфракрасный датчик 4. Автоматический клапан воздуха 5. Теплообменник горячей воды 6. Манометр 7. Насос циркуляции 8. Клапан сброса давления 9. Фильтр 10. Клапан дренажа горячей воды 11. Переключатель протока 12. Редуктор давления 13. Клапан модуляции газа 14. Вентилятор 15. Основная печатная плата 16. Трансформатор розжига 17. Основная горелка 18. Электрод розжига 19. Ocнoвной теплообменник 20. Подвод воздуха 21. Выход продуктов сгорания 22. Кран ручного наполнения

Список источников

• utepleniedoma.com
• kotle.ru
• expert-dacha.pro
• boilervdom.ru
• annufa.ru

Устройство и теххарактеристики

Корейская фирма готова предложить покупателю две главные модели газового оборудования: атмосферного типа и турбированного.

Вне зависимости от внутреннего решения общие техпараметры, которые характеризуют всю технику бренда Дэу, всё же есть:

1. Контроль над розжигом горелки. Режим выбирается в зависимости от давления газа в магистрали, от состояния системы удаления дыма, а также наличия тяги и напряжения электросети. Пламя регулируется пультом управления либо при помощи механического регулятора.
2. Пульт ДУ. Контроль над функционированием котельного оборудования может происходить из любого помещения следующими способами: выносной панелью или пультом дистанционного управления.
3. Устройство насоса циркуляции. Теххарактеристики котла, простота и высокоэффективность поспособствовали замене традиционного трёхходового клапана. Разработчики ДЭУ внедрили двухходовой насос с системой «шарика-переключателя». Большая пропускная способность контура горячего водоснабжения – тёплая вода прогревается равномерно. Одновременное количество пользователей, а также давление в системе водяного снабжения не влияет на градус нагрева.
4. Автодиагностика котла. Данные о проверке отображаются на выносном блоке управления агрегатом, который имеет цифровой дисплей.

Газовые котлы фирмы Daewoo

Корейский промышленный гигант Daewoo известен всему миру в первую очередь благодаря своим автомобилям. Однако, ассортимент продукции значительно шире и включает в свой состав множество разных позиций и направлений.

Название компании Daewoo переводится на русский язык как «Великая Вселенная». Она основана в 1967 году, а первый газовый котел вышел из сборочного цеха в 1988 г. Сегодня компания представляет собой корпорацию мирового значения, включающую в свой состав множество отделений и смежных фирм.

Ведутся активные исследования и разработки, результатом которых становится возникновение новых конструкций, узлов и деталей.

Например, система электронного розжига впервые была реализована именно на газовых котлах Daewoo.

Ассортимент отопительных котлов, выпускаемых фирмой, достаточно широк. Производятся все наиболее перспективные конструкции, способные обеспечить устойчивую и безотказную работу в течение длительного времени.

Компания ставит своей целью выпуск сравнительно недорогих, но весьма надежных агрегатов. Это достигается исключением второстепенных или маловостребованных узлов, которые увеличивают цену оборудования, не принося заметной пользы.

Кроме того, разработаны более эффективные и недорогие модели важных узлов — например, новый тип трехходового крана, более надежный и простой в изготовлении.

Особенностью котлов фирмы Daewoo является относительно малая мощность, рассчитанная на использование в небольших частных домах. Такой подход демонстрирует ориентирование на массового покупателя, и он дает положительные результаты.

Например, удалось снизить потребление топлива на 7-10 % за счет уменьшения числа секций газовой горелки.

Компания Daewoo выпускает наиболее востребованные и удобные для использования в частном доме настенные газовые котлы.

Напольных моделей в арсенале компании нет, что не является недостатком, но демонстрирует подход инженеров фирмы к созданию наиболее компактных и многофункциональных моделей.

По типу камеры сгорания выпускаются два варианта:

• Атмосферные котлы. Камера сгорания открытого типа, а забор воздуха, необходимого для горения и дымоудаления, производится прямо из помещения, в котором котел установлен. Подключаются к общедомовому дымоходу и требуют создания определенных условий для работы. НЕ переносят сквозняков или резких порывов ветра на улице — может погаснуть пламя.
• Турбированные котлы. Подача воздуха происходит под действием вентилятора турбонаддува. Такая конструкция делает котел полностью независимым от внешних факторов, а режим работы — стабильным и устойчивым. Подключение котла к общему дымоходу не требуется, используют специальные дымоходы коаксиального типа («труба в трубе»)горизонтального типа, которые могут быть выведены прямо из помещения сквозь стену. Агрегаты с принудительной подачей воздуха стабильны и пользуются более высоким спросом.

По типу теплопередачи существуют:

• Конвекционные котлы. Они работают на обычном принципе — нагрев теплоносителя в пламени горелки.
• Конденсационные модели. Конструкция нового типа, в которой использован двухступенчатый нагрева теплоносителя. Сначала используется тепловая энергия, полученная при конденсации водяного пара из выводимого дыма. Затем теплоноситель, получивший некоторый нагрев, направляется в первичный теплообменник, где окончательно нагревается до заданной температуры.

Использование конденсационных котлов началось недавно, но статистику уже удалось собрать. Они обеспечивают значительную экономию топлива благодаря вторичному использованию тепловой энергии.

Появляется возможность снизить интенсивность нагрева теплообменника, что дает экономию газа и увеличивает срок службы узлов котла, не подвергающихся слишком большим нагрузкам.

Источник

Другие неисправности

Во время эксплуатации котла Daewoo коды ошибок не всегда могут помочь при неисправностях.

Могут возникать следующие проблемы:

• Не работают кнопки включения комнатного пульта при подключенном шнуре питания. Следует померить напряжение на сигнальном конце пульта и на голубых клеммах CN Оно должно равняться 12 вольтам. Решением будет замена дефектных элементов управления и настройка терминального блока.
• При выявлении перегрева осматривается, корректно ли работает циркуляционный насос, проверяется величина давления в нагревательной трубе и чистота распределительной трубки.
• Если произошел отказ насоса по проверке, меряется сетевое напряжение между двумя черно белыми и бело черными клеммами на насосе CN
• Когда не происходит зажигание, осматривается состояние фиксации и работа пульта управления. Также проверяется работа главной платы. Диагностические точки для этого указаны в специальной таблице в инструкции по эксплуатации.

Выводы и полезное видео по теме

Замена теплообменника котлов Daewoo серии MSC:

Определение типа неисправности, связанной с электродом розжига пламени:

Инструктаж специалиста по работе с котлами серии MSC. Подходит и для других линеек Daewoo. Точное следование этим рекомендациям предотвращает возникновение многих неисправностей:

Следует помнить, что неправильное обращение с горючим газом может привести к возникновению чрезвычайной ситуации – пожару или взрыву. Поэтому, если есть сомнения в возможности самостоятельно решить проблему, необходимо вызывать мастеров из сервисного центра или газовой службы.

Расскажите о собственном опыте в определении и устранении поломок газовых агрегатов корейского производства. Не исключено, что ваши советы пригодятся заинтересованным посетителям сайта в решении их проблем. Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы и публикуйте фото по теме статьи.

Источник
