Стабилизаторы напряжения Теплоком для газовых котлов

Особенности TEPLOCOM-500+

качественное, бесперебойное, эффективное и надёжное электропитание нагрузок с номинальным напряжением питания 220 В переменного тока и потребляемой мощностью до 500+ ВА; правильная синусоидальная форма выходного напряжения; защита нагрузки от повышенного и пониженного напряжения сети с переходом на режим питания от аккумуляторной батареи (далее по тексту – АКБ), режим «РЕЗЕРВ»; пауза не более 0,4мс при переходе из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ»; заряд АКБ при наличии напряжения питающей электросети в допустимых пределах, режим «ОСНОВНОЙ»; автоматический переход на резервное питание от АКБ (режим «РЕЗЕРВ») при выходе напряжения электрической сети за пределы допустимого диапазона или при отсутствии напряжения электрической сети; длительный автономный режим: при максимальной нагрузке и непрерывном режиме работы – не менее 30 минут (при использовании АКБ ёмкостью 40  Ач). ВНИМАНИЕ! АКБ в комплект поставки не входит и приобретается отдельно; высокая точность стабилизации синусоидального выходного напряжения в автономном («РЕЗЕРВ») режиме; подавление импульсов высоковольтных и высокочастотных помех, низкий уровень шума; защита питающей сети от короткого замыкания с помощью сетевого автоматического предохранителя; защита изделия от короткого замыкания, перегрузки и/или перегрева; защита АКБ от глубокого разряда; защита АКБ от переполюсовки; индикация режимов работы, величины входного и выходного напряжения, уровня нагрузки и состояния АКБ и др. с помощью графического светодиодного индикатора; возможность «холодного старта» без ограничений, т.е. источник можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от АКБ; возможность оперативного отключения изделия от сети с помощью выключателя; возможность оперативного выключения/включения напряжения на нагрузке кнопкой; возможность увеличения длительности автономного режима путём подключения внешней АКБ ёмкостью до 200 Ач

источник можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от АКБ; возможность оперативного отключения изделия от сети с помощью выключателя; возможность оперативного выключения/включения напряжения на нагрузке кнопкой; возможность увеличения длительности автономного режима путём подключения внешней АКБ ёмкостью до 200 Ач.

Как бороться с некачественным электроснабжением?

21 век – это век энергосберегающих технологий. Сегодня везде мы слышим о классах потребления А, А+,А++ и так далее. Это радует, но все забывают о маленьком нюансе – “Класс потребления, это КПД оборудования, что мы купили и чем оно ближе к 1, тем оно энергоэффективнее”. Опять же “Энергоэффективность” – понятие растяжимое и для верного курса к энергосбережению нужно соблюсти требования к оборудованию. Для таких целей существует электроустановочное оборудование, направленное на бытовые нужды.

Все устройства защиты систем бытового электроснабжения можно поделить на 4 вида:

1)  Устройства Защиты от Импульсных Перенапряжений (УЗИП) – это те самые модули электроснабжения, что обязаны защитить
наш дом от ударов молнии в линии электропередачи или в радиусе 1,5км. Например, устройство грозозащиты и перенапряжений “TEPLOCOM АЛЬБАТРОС 220/500 AC”.

2) Устройства Защиты от Пониженных и Повышенных напряжений (УЗПП) – эти устройства защищают наши квартиры или дома от случайных 380В и 110В. Диапазон защиты этих устройств находится в пределах 190В – 250В.

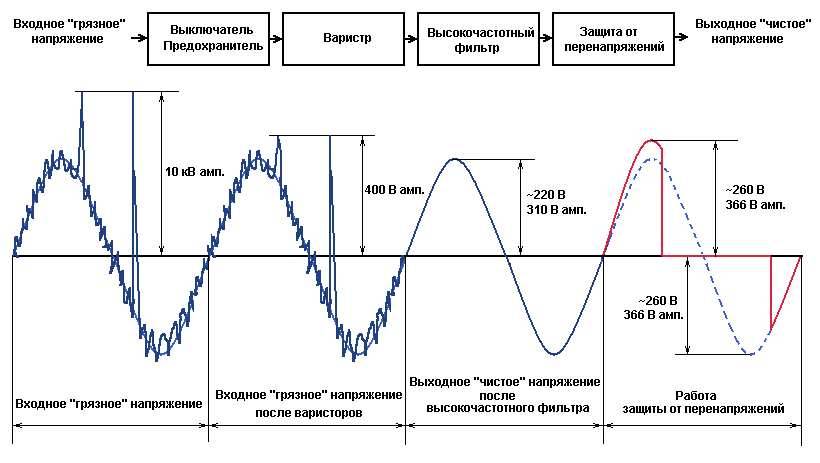

3) Устройства Защиты электропитания с Фильтром (УЗПФ) – эти устройства защищают линии электроснабжения от помех свыше 100кГц, которые создаются новыми энергосберегающими и люминесцентными лампами, наводками, соседями, умными счётчиками и прочими источниками.

4) Устройства Стабилизации Напряжения (Стабилизаторы напряжения) – название таких устройств обусловлено основной функциейвыравнивание напряжения до заданного значения 220В.

Возможности аппарата

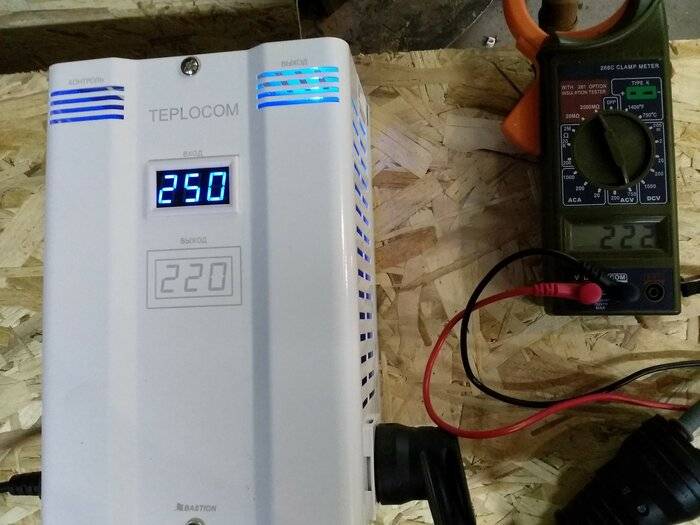

Приборы “Теплоком” дают возможность выровнять напряжение на выходе в пределах 220 В (±5 %) при подаче внешнего электрического напряжения от 135 В до 270 В.

Если выходное напряжение превысит допустимые назначенные пределы, то на такой случай в приборах реализована автоматическая защитная система отключения. После того как выходное питание вернется в диапазон рабочих пределов, в аппаратах предусмотрена функция автовключения прибора.

Стабилизаторы “Теплоком” оборудованы дополнительными защитами, которые осуществляют сохранность стабилизирующих приборов и нагрузок, подсоединенных к ним, от превышения тока нагрузки. Такие защитные системы функционируют в автономном режиме и имеют максимальное быстрое время реагирования на негативные происшествия.

В аппараты, стабилизирующие электрическое напряжение, разработчиками энергетического холдинга “Теплоком” была вмонтирована система защитного отключения при перегреве стабилизатора.

К удобству пользователей и информационному оповещению для контроля над сетевым напряжением в устройстве предусмотрена индикация входного и выходного напряжения.

Стабилизаторы напряжения Teplocom и Skat

Обычные стабилизаторы напряжения не могут использоваться при подключении к газовым котлам. Автоматика котельного оборудования чувствительна к параметрам электрической сети и может выйти из строя не только при повышенном, но и при пониженном напряжении.

Контроллеры и циркуляционные насосы выходят из строя при отсутствии синусоиды выходного напряжения. Полностью обеспечить все необходимые рабочие параметры обычный выпрямитель, используемый для компьютерной и бытовой техники, не в состоянии. Компания Бастион разработала линейку оборудования, специально предназначенного для подключения к газовым котлам отопления.

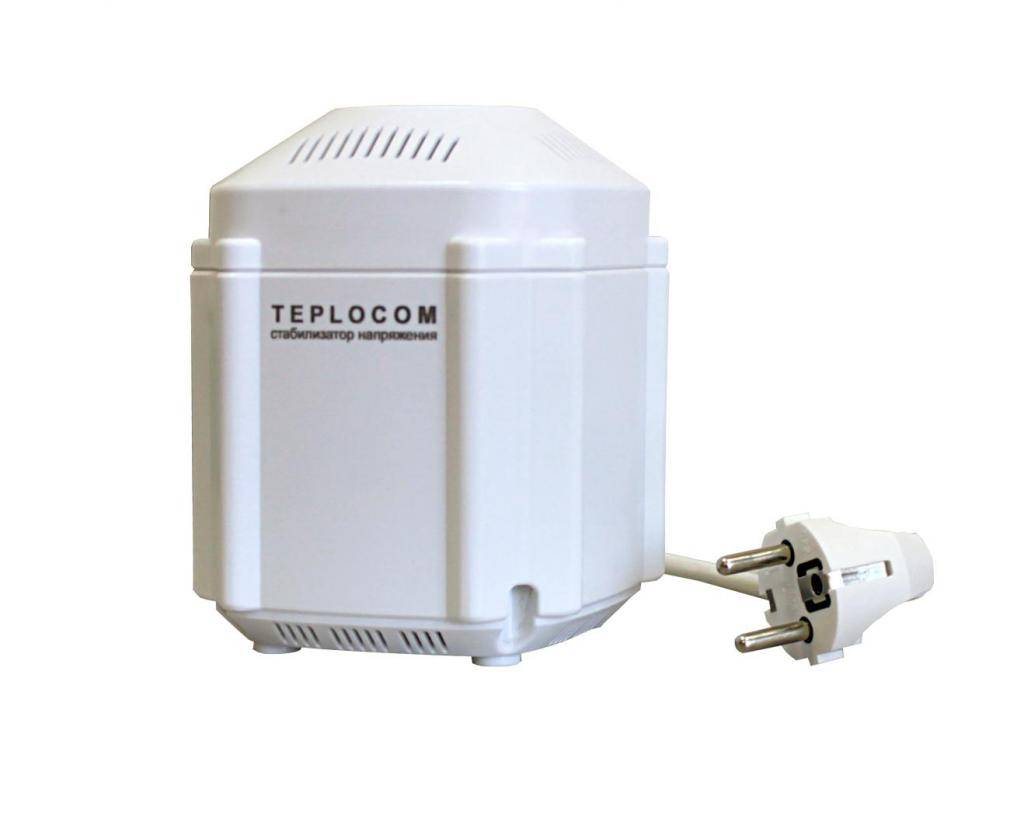

Виды выпускаемых стабилизаторов

Чтобы обеспечить длительную и безопасную эксплуатацию газовых энергозависимых котлов, потребуется установить специальные стабилизаторы напряжения. Современное газовое оборудование является полноценной станцией, оснащенной микропроцессором, насосным оборудованием, программатором, устройством контроля и управлением клапанами, и т.д.

Чтобы обезопасить электронику от негативных последствий скачков напряжения, была разработана линейка стабилизаторов Теплоком и Скат.

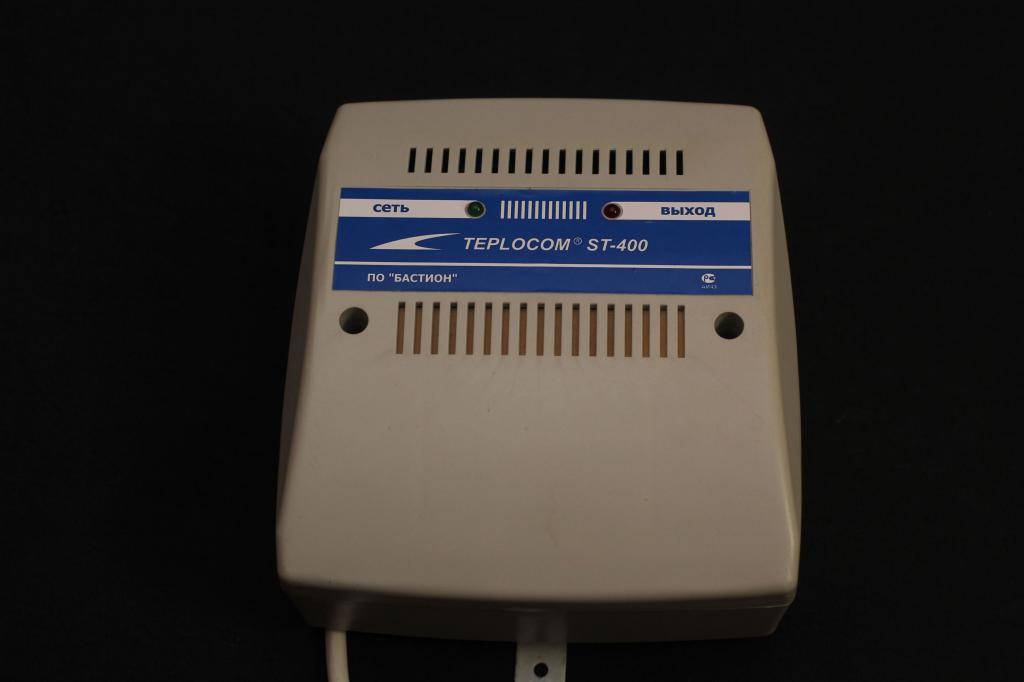

  • Teplocom ST 222/500 – модель, предназначенная для подключения к котлам с открытой и закрытой камерами сгорания. Снабжена микропроцессорным управлением и возможностью автоматического восстановления работы после отключения, при достижении критичных отметок показателей напряжения.В Teplocom ST 222/500 предусмотрено настенное и напольное крепление, а также возможность установки на ДИН рейку. Рабочий диапазон 145-260 В.

Teplocom ST 555 – максимальная нагрузка не более 555 ВА. Преимуществом модели является предусмотренная функция автоматического отключение прибора при возникновении аварийных ситуаций, с последующим восстановлением работы. Teplocom ST 555 легко подключить к котлу, благодаря встроенной розетке и удлинителю.

Teplocom ST 888 – в модели предусмотрена стабилизация релейного типа. Управление осуществляется с помощью микропроцессора. На выходе образуется чистая синусоида. Время переключения не более 20 мс.Teplocom ST 888 – это оптимальное решение для установки в частных домах и коттеджах. Подключить стабилизатор сетевого напряжения для системы отопления Teplocom к котлу достаточно просто, благодаря специально разработанной конструкции по типу «удлинителя».

Teplocom ST 1300 – модель, специально предназначенная для уличной установки, имеет влагозащищенный корпус. Teplocom ST 1300 способен сохранять работоспособность при температуре от -40 до +50°С. Серия традиционно имеет высокие показатели стабильности и чистую синусоиду на выходе.

Teplocom GF – модуль, специально разработанный для подключения котла при отсутствии или некачественном монтаже заземления. Стабилизаторы электропитания Теплоком для котлов на газе, способны устранить любые электромеханические помехи в сети.Модуль Teplocom GF оптимальное решение, если автоматика котла постоянно выдает ошибку, влияющую на работоспособность оборудования.

Стабилизаторы напряжения SCAT TEPLOCOM

Помимо серии ST в ассортименте стабилизаторов имеется серия SCAT. Стабилизаторы серии SCAT своим функционалом от предшественника ничем не отличаются, но имеют ряд доработок. Основное назначение стабилизаторов ТЕПЛОКОМ СКАТ направлено на стабилизацию напряжения во всём доме или объекте. Встроенная грозозащита увеличивает безопасность электрооборудования в доме, а модельный ряд стабилизаторов SCAT наполняют четыре вида: SCAT ST-1515, SCAT STM-5000, SCAT STM-10000 и SCAT STM-20000.

Заметьте!!! В модельный ряд входят серии ST и STM отличие довольно существенное!!! Стабилизатор ST рассчитан на индуктивную нагрузку(), а вот стабилизаторы STM являются полупроводниковыми. Стабилизаторы STM используют вместо реле “симисторные ключи”, в результате получается что-то на подобие ЛАТР, только с электронным ползунком. Использование симисторов ограничивает применение стабилизатора.

Основное направление стабилизаторов STM это электронная бытовая техника, а вот активно-индуктивную нагрузку к ! Хотя: ТЭНы, двигатели, насосы и прочее электрооборудование этого рода будет работать. Поэтому в качестве вводного(большой мощности) стабилизатора напряжения он отлично вписывается, как стабилизатор бытового электроснабжения. Ну и конечно же нулевой выход необходимо обязательно заземлить.

Нюансы выбора стабилизаторов Теплоком

При покупке аппарата нужно учитывать качество тока на выходе, мощность, скорость срабатывания, показатели напряжения на входе и выходе. Синусоида для качественного сигнала должна быть почти идеальной. Линейка Теплоком подходит для всех отопительных котлов, поскольку не изменяет направление тока в сети. Подбор устройства осуществляется с учетом таких факторов:

  • Электрическая мощность должна быть на 30 % больше мощности котла.
  • Наличие циркуляционного наноса. Мощность рассчитывается посредством формулы, Vtot = 1.3 x (V1 + V2∙3), где: V1 — мощность котла, ВА. V2 — мощность циркуляционного насоса, ВА. 3 — коэффициент учета колебания напряжения в момент пуска насоса, 1.3 — коэффициент запаса мощности.
  • Время срабатывания. Для газовых котлов подойдут предохранители с меньшим временем срабатывания и большей скоростью выравнивания напряжения.
  • Параметры напряжения на входе. Устройства с минимальным диапазоном на входе не подойдут для сетей с низким напряжением.
  • Отклонение от выходного тока. Диапазон для сети 220 В должен быть минимальным.

Стабилизаторы Теплоком подходят для импортных и российских газовых котлов. Производитель выпускает аппараты бюджетного ценового диапазона, которые отличаются качеством и обширным модельным рядом.

Устройство и виды стабилизаторов напряжения.

Стабилизатор напряжения — это устройство, которое способно реагировать на повышение или понижение входного напряжения. В бытовой эксплуатации существует три типа стабилизаторов: релейные, с механическим регулированием и полупроводниковые. Все стабилизаторы автотрансформаторные. Помните ЛАТР во времена СССР? Основной принцип регулирования автотрансформаторных стабилизаторов напоминает переменный резистор и индуктивность, которая накапливает энергию. В качестве накопителя служит сердечник трансформатора. Итак:

Релейные стабилизаторы напряжения — являются самым распространенным видом в бытовом применении. В отличии от полупроводниковых и механических стабилизаторов являются идеальной нишей для бытовых нужд. Скорость срабатывания у релейных стабилизаторов немного ниже, чем у полупроводниковых, но она лежит в допустимых значениях. Большая коммутационная мощность ещё один плюс в карму этих устройств. А низкая помеха автотрансформатора улучшает качество электроснабжения и избавляет от постоянных регулирований в сети электропотребления. Большинство таких стабилизаторов работают с шагом 2,5-3% по каждому выходному проводу, что создаёт возможность регулирования в диапазоне 15-30% от допустимых значений электроснабжения. Например одним из лидеров этой ниши является стабилизатор для котла TEPLOCOM ST-555. Почему для котла, так дело в том, что он для этих нужд и был изобретён. Такие стабилизаторы уверенно работают не только с электроникой, но и могут похвастаться возможностью снабжения стабильным напряжением индуктивной нагрузки (насосы, нагреватели и т.д.).

Полупроводниковые стабилизаторы в отличии от релейных, работают намного быстрее и способны выдерживать большие перенапряжения до 280В. Такие устройства годятся для бытовой электроники и не предназначены для техники с индуктивной нагрузкой (двигатели, насосы, электронагревательные устройства). Это обусловлено конструкцией самих полупроводников-ключей (симисторов). А в частности, ограничения касаются скорости изменения напряжения между основными электродами симистора и скорости изменения рабочего тока. Превышение скорости нарастания тока между основными электродами, может привести к повреждению симистора. Опасность превышения скорости нарастания тока заключается в глубокой положительной обратной связи перехода симистора, процесс отпирания может длиться до нескольких микросекунд, в течение которых к симистору оказываются приложены одновременно большие значения тока и напряжения. Ввиду малого падения напряжения на полностью открытом симисторе и мгновенной мощности, во время открывания симистора, достигаются большие величины, которые сопровождаются выделением тепла, и как следствие, может привести к перегреву и повреждению кристалла полупроводника. Применение полупроводников усложняет схемы коммутации, что приводит и к росту компонентов микропроцессорной платы, а значит и цены. Минусом таких стабилизаторов — малая нагрузочная мощность, что обуславливает использование дорогих компонентов при больших мощностях. Среди плюсов — это высокая скорость срабатывания, плавная регулировка и малая помехогенерация.

Стабилизаторы с механическим регулированием — представляют самый обыкновенный ЛАТР (Линейный Авто Трансформатор Регулируемый). Этот вид стабилизаторов идеально подходит для больших мощностей от 10 до 100кВт. В бытовой эксплуатации встречаются стабилизаторы на мощности 10кВт, 30кВт, 50кВт. Диапазон регулирования таких стабилизаторов лежит в широких значениях, но и падение мощности тоже большое, как и потребление тока в режиме ХХ. Стабилизация заключается в перемещении ползунка по виткам катушки с помощью сервопривода. За напряжением следит микропроцессорная плата, которая и управляет куда двигать ползунок. Ввиду больших мощностей такие стабилизаторы создают большие помехи в электрическую сеть и требуют не только навыка но и опыт установки. Также одним из минусов это большие габариты и замедленная реакция на изменения напряжения сети. Механические стабилизаторы подходят для стабилизации напряжения с полупроводниковой и индуктивно-активной нагрузкой. Основная цель стабилизаторов с механическим регулированием — поддержание заданного напряжения с допуском +-5-8%.

Достоинства стабилизаторов напряжения

Стабилизаторы «Теплоком» были разработаны отечественными специалистами для пользования отечественным потребителем в сетях отечественного напряжения. Поэтому стабилизирующие устройства данного производителя обладают рядом несомненных преимуществ среди аналогов.

Приборы «Теплоком»:

имеют в наличии специальную мощностную линейку аппаратов; подключаются простыми и безопасными способами; корпусы изготовлены из пожаробезопасных материалов и имеют небольшие габаритные размеры; оборудованы защитным автоматическим отключением при возникновении аварийной ситуации в сети; имеется защита от всплесков, которые влияют на параметры сети; встроена защита о молнии; аппарат разработан с учетом не только отечественных норм электроснабжения, но и европейских; имеет в активе огромную перегрузочную мощность.

Информация об оборудовании Стабилизаторы сетевого напряжения Бастион Teplocom ST-888-И Space Technology

Оснащен цифровым дисплеем, отображающим сетевое напряжение

Стабилизаторы напряжения для котлов Teplocom ST-888-И Space Technology для газовых настенных котлов отопления с открытой и закрытой камерой сгорания. Предназначен для работы с газовыми котлами, он осуществляет стабилизацию напряжения сети в целях повышения качества энергоснабжения. Стабилизатор обеспечивает качественную защиту отопительного оборудования. Может быть установлен на объектах различного назначения: коттеджах, квартирах, офисах, промышленных предприятиях, учреждениях и.т д.

Преимущества:

  • микропроцессорное управление
  • индикация входного и выходного напряжения
  • автоматический предохранитель
  • алюминиевый корпус
  • не вносит искажений
  • подключение не сложнее удлинителя
  • задержка включения
  • самодиагностика
  • стабилизация релейного типа
  • удобное настенное крепление
  • контроль заземления и фазировки
  • экологичный корпус

Особенности:

  • самотестирование в процессе включения
  • проверка правильности фазировки при подключении к сети
  • проверка наличия потенциала на “Земле”
  • задержка подключения нагрузки 5 или 90 сек. (программируется пользователем)
  • автоматическая защита от перегрузки по выходному току
  • автоматическая защита нагрузки при выходе напряжений за допустимый диапазон
  • отображение входного/выходного напряжения на цифровом дисплее
  • отображение на цифровом дисплее “FU” в случае срабатывания выходного автоматического предохранителя
  • отображение на цифровом дисплее “GND” при неправильной фазировке и наличии потенциала на “Земле”

Технические характеристики:

  • Напряжение питающей сети ~220 В, частотой 50 Гц с пределами изменения, В: 145…260
  • Выходное напряжение переменного тока, В: при входном напряжении 165-260 В – 200…240; при входном напряжении 145-165 В – более 170
  • Номинальная мощность нагрузки, ВА: 600
  • Максимальная мощность нагрузки (не более 15 минут в течение 1 часа), ВА, не более: 888
  • Мощность, потребляемая от сети, без нагрузки, ВА, не более: 3
  • Пределы изменения нагрузки, %: 0…100
  • Выходное напряжение, при котором срабатывает защитное отключение нагрузки и гаснет индикатор ВЫХОД, В: менее 170, более 242
  • Напряжение между “Землёй” и “Нулём”, при котором индикатор СЕТЬ начинает мигать с частотой 4 раза в секунду, В: более 20
  • Входное напряжение, при котором индикатор СЕТЬ начинает мигать с частотой 1 раз в секунду, В: менее 165, более 260
  • Время переключения, мс, не более: 20
  • Диапазон рабочих температур, °С: -10…+40
  • Относительная влажность воздуха при 25 °С, %, не более: 80
  • Габаритные размеры ШхГхВ, не более, мм: без упаковки – 169х210х101; в упаковке – 225х225х105
  • Масса, НЕТТО (БРУТТО), не более, кг: 2,4 (2,5)
  • Степень защиты оболочкой по ГОСТ 14254- 2015: IP20
  • Cодержание драгоценных металлов и камней: нет

Габаритный чертеж временно отсутствует

Технический паспорт

Сертификат соответствия

С этим товаром покупают

Код товара: 135431

Артикул: SAC-0030-000825

Крепления для мембранных баков Stout 8- 25

620

Купить

Купить
в 1 клик

В наличии 39 шт

Код товара: 70695

Артикул: SFC-0020-001620

Фитинги компрессионные для труб PE-X 16х2,0х3/4″ Stout

233

Купить

Купить
в 1 клик

В наличии >500 шт

Код товара: 119412

Артикул: 99302358

Насосы для водоснабжения Grundfos Comfort UP 15-14 B PM (99302358)

10 420

Купить

Купить
в 1 клик

В наличии 9 шт

ХИТ

Код товара: 66991

Артикул: SPX-0002-001620

Трубы из сшитого полиэтилена PE-Xa Stout 16х2,0 бухта 200 м красная

90

Купить

Купить
в 1 клик

В наличии 8900 м

ХИТ

Код товара: 43110

Артикул: 1062045

Трубы из сшитого полиэтилена PE-Xa Uponor Comfort Pipe Plus PN6 16×2,0 бухта 240 м

118

Купить

Купить
в 1 клик

В наличии 7900 м

Код товара: 20661

Артикул: 7747380027

Горизонтальные комплекты Buderus DN60/100 810

5 240

Купить

Купить
в 1 клик

В наличии 57 шт

Код товара: 19278

Артикул: EFXT018062SUPRS

Теплоизоляция Энергофлекс Super Протект синяя трубка 2 м 18×6 мм

22

Купить

Купить
в 1 клик

В наличии >500 м

Код товара: 63202

Артикул: EFXT018092SUPRK

Теплоизоляция Энергофлекс Super Протект красная трубка 2 м 18×9 мм

30

Купить

Купить
в 1 клик

В наличии >500 м

Лучший стабилизатор котельной и дома. Обзор стабилизаторов TEPLOCOM. | ИБП и стабилизаторы напряжения.

В этой статье описаны лучшие лидеры среди стабилизаторов напряжения для котельного оборудования, а также бытового использования. Здесь Вы узнаете основы защиты бытовой техники от ударов молний и других высокочастотных помех в линиях электропередач. Узнаете отличия и преимущества устройств бесперебойного питания и стабилизаторов TEPLOCOM. А также ознакомитесь с отличием видов стабилизаторов напряжения.

Приветствую всех, кого интересует вопрос выбора источника стабильного электропитания для бытовых нужд. На рынке электроустановочных изделий таится огромный выбор разного рода оборудования, предназначенного уберечь Вашу технику от всяческих недугов: ударов молний, что появляются внезапно; коротких замыканий, по случайным проискам усталых электриков, которые подают 380В в замен нужных 220В; ну и разного рода печальных событий, что встречаются довольно часто на старых подстанциях. Одним словом система Российского электроснабжения хоть и обладает большими мощностями, но в качестве электроснабжения далеко отстает от заграничных стандартов. Ввиду такого «халатного», я бы сказал, отношения, все кто задумался на экономии и долголетней эксплуатации бытовой или производственной техники прибегают к более серьёзному подходу в качестве электроснабжения подчинённых объектов.

В этой статье мы рассмотрим способы защиты систем электроснабжения для «бытовых нужд». Сложилось так, что потребители «бытового класса» особо не пользуются популярностью в качестве электроснабжения. Задача служб электроснабжения — подать стабильные 220В с разрешенной мощностью на группу потребителей. О качестве и помехозащищённости никто не говорит.

Каждый из нас знает, что основная проблема для обитателей России это пониженное или повышенное напряжение, а жителям близ особо важных объектов знакомы проблемы с ВЧ помехами в линии электроснабжения (РЛС и прочее оборудование). Для борьбы с первой причиной применяют СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ или On- Line ИБП, а вот для второй используют специальные фильтры помех для линий электропередач, ну и конечно же никто не забываем про грозозащиту. В частном доме она должна обязательно устанавливаться, особенно если у Вас не дешёвая котельная и много современной бытовой техники.

Так как основная проблема котельных — «качество электроснабжения», то речь пойдёт о правильном подборе стабилизатора напряжения для котла и необходимых компонентов для защиты оборудования котельной.

О компании производителе Бастион

Компания Бастион – российский производитель, выпускающий свою продукцию и являющийся несомненным лидером в изготовлении систем энергоснабжения, и всего необходимого оборудования, для подключения и работы электрических сетей, в течение последних 25 лет. С начала основания компании был налажен выпуск более 300 изделий, предназначенных для эксплуатации в бытовых и промышленных целях.

Отзывы об оборудовании Теплоком и Skat, позволяют выделить несколько основных преимуществ продукции компании:

  • Высокая надежность – на все оборудование предоставляется гарантия не менее 5 лет. Ряд приборов имеет пожизненную гарантию.

Контроль качества – все приборы без исключения проходят обязательную проверку качества.

Полная совместимость с газовыми и твердотопливными котлами ведущих производителей: Ariston, Valliant, Viessmann, Buderus, Bosch и т.д.

На данный момент компания Бастион является владельцем восьми зарегистрированных торговых марок.

Технические особенности стабилизаторов

При покупке и подключении котла сотрудники компании будут вас уверять, что необходимо обязательно устанавливать стабилизатор напряжения. Но если внимательно прочитать руководство по эксплуатации котла, в нём ничего об этом не сказано. Действительно, производитель котельного оборудования указывает требуемые характеристики подаваемого напряжения, а именно:

  • переменное напряжение 220-230 В;
  • частота 50 Гц.

И указывает предельные, допустимые отклонения, например, ± 10%.

Если изучить требования ГОСТа, именно ими пользуются энергопоставляющие компании, то напряжение в розетке должно быть в пределах 207-253 В. Но если произойдёт сбой в оборудовании, генерирующем и передающем электричество, скачки напряжения могут значительно выйти за установленные пределы, притом, как в меньшую, так и большую сторону. Это скажется на работе всего электрооборудования в доме, а схема управления котла особо чувствительна к подобным перепадам. Наиболее уязвимыми узлами котельного оборудования являются:

  • плата управления;
  • вентилятор подачи воздуха в камеру сгорания;
  • газовый электроклапан.

Установленный на подаче электричества к котлу стабилизатор обеспечит стабильную величину напряжения и не исказит другие характеристики.

C подключением стабилизатора справится любой!

Одной из электрических характеристик является потребляемая мощность электрооборудования, её учитывают для подбора проводов и способа безопасного подключения

Важно правильно подобрать стабилизатор, чтобы он соответствовал мощности котла. Мощность стабилизатора указана в ВА (вольт-амперах), мощность оборудования указана в Вт (ваттах), корректировочный коэффициент перевода Вт в ВА, равен 0,7

Плюс, мощность стабилизатора должна на 30% превышать мощность котла. Отсюда получаем формулу расчёта минимальной мощности необходимого стабилизатора.

Мст – расчётная мощность стабилизатора в ВА;

Мк – номинальная потребляемая мощность котла в Вт.

Мощность стабилизатора не должна быть меньше полученной расчетной величины.

Какой же из стабилизаторов для котла выбрать?

Стабилизаторы напряжения TEPLOCOM

Главная особенность серии ST служит диапазон мощностей. Как говорилось выше существует пять видов моделей: ST-222, ST-555, ST-888, ST-1300 и ST-1515. Шаг такой взят не спроста.

Автотрансформатор по своей конструкции всегда имеет потребляемую паразитную мощность холостого хода! Чем выше производительность стабилизатора, тем выше потребляемая мощность Холостого Хода. Для уменьшения переплат за электроэнергию в процессе работы стабилизатора и был подобран такой шаг. Марка стабилизатора ST-555 указывает на номинальную мощность в 555 Вольт-Ампер(ВА).

Вольт-Ампер – это показатель “полной мощности”, т.е. запас производительности автотрансформатора при определенном токе и напряжении. Обычно используется для указания “реактивной мощности”.

“Активная мощность (Вт)” рассчитывается умножением “полной мощности” на коэффициент 0,7 Например: . Допустимая нагрузка при учете нестабильности линии напряжения высчитывается отниманием запаса в 30%. Итого номинальная постоянная активная нагрузка   . Пиковая кратковременная 388Вт + 5% = 407Вт.

TEPLOCOM ST-555 Идеальный вариант для газового котла со встроенным насосом и электроклапанами!!!! Средняя потребляемая мощность таких котлов как раз варьируется в пределах 260-280Вт.

Так как современные котлы содержат  насосы, вентиляторы,  клапана и другие устройства индуктивного характера,  такой показатель будет важен для выбора стабилизатора. Связано это с тем, что все электродвигатели работают на “реактивной и активной составляющей”.

Отсюда получаем вывод, что для насосов и автоматики котлов нужен стабилизатор с большим запасом “реактивной составляющей”. В связи с этим сразу же отсеиваются стабилизаторы основанные на электронной стабилизации (симисторы, тиристоры, линейного преобразования).

Вот теперь картина немного прояснилась. Тогда возникает вопрос: “Стабилизаторы РЕСАНТА используют автотрансформаторы, тогда почему не работают должным образом?”. Ответ будет банально прост: “Все дело в исполнении схемы стабилизации”. Стабилизаторы ТЕПЛОКОМ выполнены по схеме включения автотрансформатора с “псевдо” гальванической развязкой, что отсутствует у стабилизаторов сторонних производителей.  Такая конструкция схемы позволяет не только регулировать напряжение в широком диапазоне, но и позволяет соблюсти гальваническую фазность и симметричность. Нулевая линия получается явно развязана (словно подключена к заземлению). Что дает не только низкий уровень помех питающей линии, но и точность синусоиды (чистоту амплитуды напряжения). Однако такая конструкция требует большой запас “реактивной мощности”, что явно бросается в глаза при взгляде на магнитопровод автотрансформаторов ТЕПЛОКОМ. Они не просто большие, а огромные.

Следовательно, большой запас производительности автотрансформатора и дает широкий диапазон рабочих напряжений, без потери чистоты синусоиды. Магнитопровод во время работы накапливает огромное количество энергии, что дает возможность при больших длительных просадках выдавать необходимые 220В +-5%.

Результатом отточенной конструкции в плюсе с продуманным функционалом контроллера становится отказоустойчивое качественное устройство, коим и являются стабилизаторы ТЕПЛОКОМ серии ST.

ИБП Teplocom и Skat

Современные системы отопления в большинстве своем являются энергозависимыми. Для стабильной работы газового котла необходимо электричество. Чувствительный процессор, контролирующий работу отопительного оборудования, остро реагирует на скачки, а также внезапные отключения напряжения в сети.

Источники бесперебойного питания, выпускаемые компанией Бастион, потребуются в трех случаях:

  1. Постоянные веерные отключения сети.

Низкое сетевое напряжение.

Перенапряжение сети.

ИБП предназначены для выравнивания рабочего напряжения, а также обеспечения автономной работы котла при отключении электричества. Потребителю предлагают бесперебойники двух моделей: Теплоком и Скат.

Модельный ряд бесперебойников

Как уже отмечалось, ИБП, выпущенные компанией Бастион, полностью адаптированы к особенностям эксплуатации в условии отечественных энергосетей.

  • Teplocom 300 – предназначен для автономного переключения котла на резервное питание в случае отключения электроэнергии. Работает от одной аккумуляторной батареи. Допускается подключение АКБ с автомобиля.Время резерва Teplocom 300, до 12 часов непрерывной работы котла. ИБП обеспечивает на выходе синусоидальную форму напряжения, погрешность на выходе составляет ±10 %. Предусмотрена напольная и настенная установка.

Teplocom 600 – обеспечивает необходимые условия для работы газового котла и системы отопления в течение 48 часов. Допускается подключение нескольких внешних АКБ. Автоматическое переключение на резервное питание в Teplocom 600 выполняется за 0,3 с. Порог переключения 188-245 В. Используется микропроцессорное управление. ИБП Теплоком обеспечивает синусоидальную форму выходного напряжения.

Teplocom 1000 – ИБП Теплоком Он-лайн для газового котла, используется для подключения автоматики и других узлов, которым критично даже мгновенное пропадание электроэнергии. Подключается к двум аккумуляторным батареям. Допускается подключение к автомобильным АКБ.Блок бесперебойного питания On-line Teplocom 1000 использует принцип электронного формирования нейтрали. Гальваническая развязка исключает появление электромеханических помех, влияющих на работу котла.Источник бесперебойного питания Teplocom для настенных газовых котлов работает по принципу двойного преобразования, что обеспечивает минимальную погрешность выходного напряжения ± 3%. Имеется встроенная функция автоматического байпаса.

SKAT UPS 10000 RACK – источник бесперебойного питания для газового котла Skat Бастион предназначен для промышленного и бытового применения, особенно на объектах особой важности. Главным достоинством SKAT UPS 10000 RACK является большая мощность оборудования до 10000 ВА, а также возможность обеспечения длительного резерва системы отопления.Источник бесперебойного питания Skat UPS 10000 RACK для газовых отопительных котлов имеет маркировку LT long time. Допускается одновременное подключение к ИБП двадцати внешних АКБ. Система может использоваться в качестве автономного источника питания для всего дома. На выходе образуется чистая и стабильная синусоида. Используется принцип двойного преобразования.

SKAT UPS 3000 RACK – станция с возможностью одновременного подключения к шести АКБ, с мощностью 3000 ВА. SKAT UPS 3000 RACK – это ИБП двойного преобразования, что объясняет высокую точность выходного напряжения с погрешностью не более ± 3%. Предусмотрена функция стабилизации и подавления импульсов электромеханических помех. Максимальное время автономной работы 21-22 часа. Тип используемых АКБ – герметичные свинцово-кислотные. Номинальное напряжение 12 В.

ИБП, изготавливаемые компанией Бастион, могут подключаться к обычным автомобильным аккумуляторам, что упрощает их комплектацию и процесс дальнейшей эксплуатации.

Плюсы и минусы ИБП Теплоком и Скат

Главным преимуществом оборудования, производимого компанией Бастион, является полная адаптация к российским условиям энергопотребления, а также наличие некоторых функций:

  1. Возможность использования обычных автомобильных АКБ.

Чистый синус на выходе.

Возможность дистанционного управления.

Высокая степень защиты IP 20.

В качестве дополнительных преимуществ можно выделить: заводскую гарантию, предоставляемую в течение 5 лет.

Как показывают отзывы, недостатки в основном связаны с неправильным выбором оборудования. Поэтому, перед приобретением ИБП следует получить грамотную консультацию относительно технических параметров.

Заключение.

Мы рассказали о способах защиты котельного оборудования и видах устройств способных это осуществить. На сегодняшний день много разных БРЕНДОВ способных предоставить спектр возможностей в этой области, возможно имеются и другие БРЕНДЫ устройств защиты бытовой электроники. Однако, на текущий момент, всё же, лидирующие позиции остаются за компанией БАСТИОН TEPLOCOM. Мы уверены, что Вы шагнёте в нужном направлении, изучив предоставленный Вам материал. А в век нано электроники, ранее незаметная проблема электроснабжения, становится “Ахиллесовой пятой” способной в неожиданный час нанести сокрушающий удар бытовой технике.

Помните!!! Планируя строительство котельной, дома, да и вообще – всегда отводите должное внимание системам защиты: заземления, грозозащиты (защите от молний), резервного питания и стабильного электроснабжения.
