Виды газовых шлангов
В настоящее время в продаже представлены 3 основных вид шлангов. Зная их особенности, каждый человек может выбрать то, что будет подходить именно ему. Диаметры соединительных гаек или резьбы шлангов бывают стандартные на или дюйма. При нестандартном 3/8 дюйма нужен переходник, который можно приобрести в том же магазине. На концах при этом бывают как две гайки, так и вариант гайки и внешней резьбы.
Плюсы всех современных шлангов в их гибкости и достаточной прочности, благодаря чему плиты можно перемещать в случае необходимости и не бояться случайных повреждений и аварии.
- резиновый шланг. Часто встречающиеся и недорогие изделия, которые пользуются популярностью из-за доступности, сравнительной устойчивости и сроку службы до 10 лет. Изготавливаются они из вулканизированной резины, внутри для жесткости выстилают матерчатый материал. Из минусов этой разновидности можно перечислить более низкую устойчивость и срок службы, чем у других материалов, риски приобретения плохой резины, которая может потрескаться, и слабую защиту от тяжелых повреждений, вызванных колющими-режущими предметами.
- резиновый шланг в металлической оплетке. Основа здесь — все та же вулканизированная резина, но для повышенной устойчивости перед острыми предметами применяется металл, который не подвергается коррозии. Также, как и простой резиновый шланг данный вид выдерживает высокие температуры до 50 градусов Цельсия (но не любит перепады температур). Главный минус заключается в том, что внешне не получится оценить состояние резины в случае растрескивания и еще какого-то повреждения, именно поэтому его использование не распространено в других странах.
- сильфоновый (или сильфонный) шланг. Состоит из прочного металлопластика (иногда снаружи есть пластиковая оболочка, иногда нет). Самый прочный и гибкий из существующих на данный момент вариантов, не боится перепадов температуры, повреждений и ударов, служит до 25 лет. Единственный, пожалуй, его минус — высокая цена.
ВАЖНО! специалисты и представители газовых организаций настойчиво рекомендуют использовать из-за их надежности именно сильфонные шланги, так как это сильно снижает риск поломок и серьезных происшествий, связанных с эксплуатацией газового оборудования. Требования к шлангам:. Требования к шлангам:
Требования к шлангам:
- Рекомендованная длина шланга составляет 1.5 метра, возможны более длинные варианты, но не более 4 метров.
- Отсутствие повреждений, дырок, трещин, любых дефектов
- Одинаковая поверхность и диаметр по всей длине, без неровностей
- При покупке и дальнейшем использовании шланг не должен сильно растягиваться, переламываться и перекручиваться
- Во время использования недопустимо, чтобы шланг прикасался к твердым и острым углам, к поверхностям, которые сильно нагреваются и легковоспламеняющимся материалам.
- Шланг должен находиться в свободном состоянии, быть легкодоступным для своевременного контроля и замены устаревшего изделия.
- При покупке должен быть нормальный срок годности, который можно узнать из сертификата качества, который обязан показать продавец.
- Шланг в работе должен быть единым изделием, то есть цельным, не состоящим из нескольких частей.
Композитные газовые баллоны: дорого, зато надёжно
Можно приобрести более надёжные композитные резервуары для голубого топлива. Главное их достоинство — они считаются не взрывоопасными и их можно размещать в помещении. Композитный баллон изготавливается из материалов на основе стекловолоконного материала и эпоксидной смолы и помещается в защитный кожух, который можно легко заменить в случае необходимости.
К их достоинством можно отнести следующее:
- Небольшой вес, почти в два раза меньше, чем у стального собрата
- Высокая безопасность — они не взрываются даже при температуре +100 градусов
- Перепускной клапан, сбрасывающий излишки газа в случае если давление внутри начинает расти
- Прозрачность стенок, позволяющая контролировать расход топлива
Современные композитные баллоны можно безбоязненно использовать прямо на кухне
Главным и, по сути, их единственным серьёзным недостатком считается их высокая цена.
Существуют ещё металло-композитные баллоны у которых показатели безопасности средние между предыдущими двумя типами. Но для дачных нужд они малопригодны и вообще в быту практически не используются. Поэтому о них говорить мы не будем.
Терраса пристроенная к дому: 150+ Лучших фото идей | Пошаговое обустройство своими руками
Категории газифицируемых объектов
Согласно Постановления №1314 Правительства России домовладельцам необходимо выяснить, сколько стоит сейчас провести в их дома газ через обращение в региональную службу газораспределения.
Прежде всего, расходы домохозяйства на технологическое подключение зависят от объема работ по газификации. В связи с этим определено три категории капитальных объектов.
Первая категория объектов. В первой категории состоят частные домохозяйства, общее потребление природного газа в которых не выше 5 м³/ч.
К ним приравниваются предприятия малого бизнеса, технологическое оборудование которых потребляет не более 15 м³/ч смеси пропана с бутаном. Т.е. наименьшая плата за подключение к газораспределительной сети взимается с коттеджей площадью менее 300 м² и малых предприятий из коммунально-бытовой области.

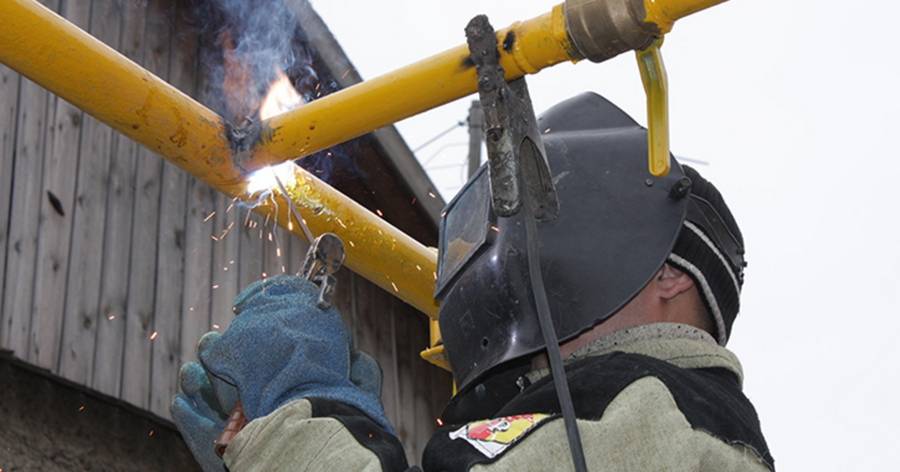

Выполнение монтажных работ по подводке газопроводной нитки завершится у границы участка. Разводка газовой трубы по потребляющему оборудованию домохозяйства на его территории выполняется по отдельному проекту

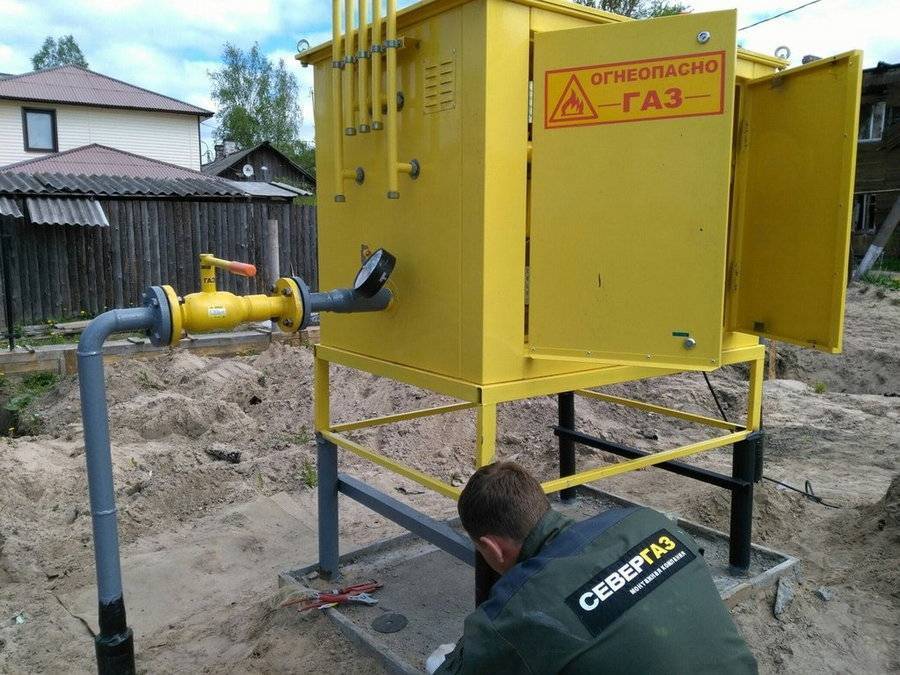

Возможный объем работ по прокладке присоединительных газовых коммуникаций к домохозяйству первой категории ограничен:
- наибольшая дистанция от магистрального газораспределителя до потребляющего газ оборудования – менее 200 м;
- давление газа в газоснабжающем источнике – до 0,3 МПа.

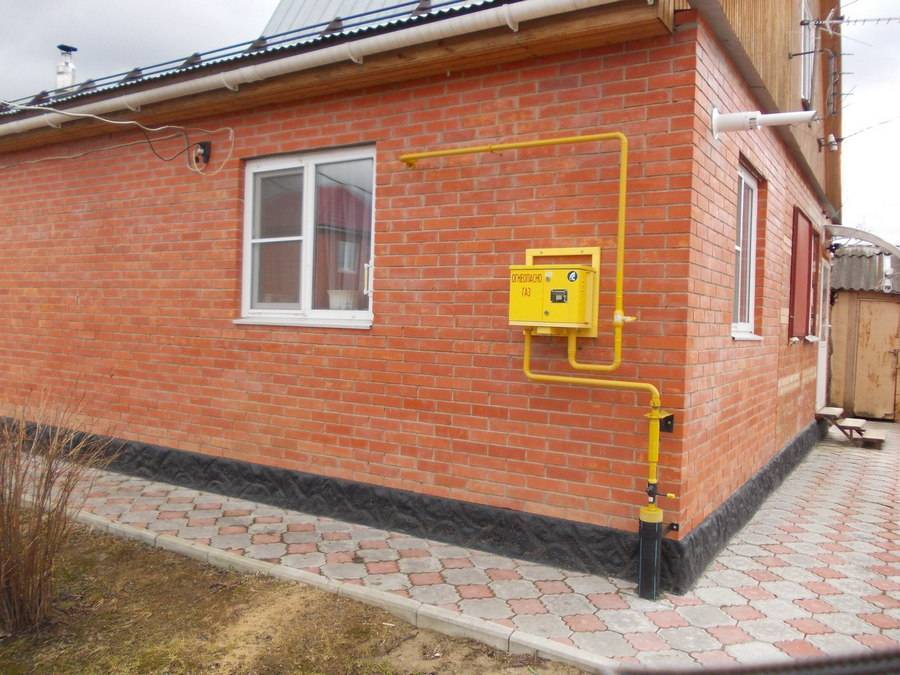

Помимо этого прокладка вводных газопроводов производится без построения пунктов редуцирования (снижения давления) магистрального природного газа.
Плата за подключение газопровода для объектов первой категории составляет 20 000-50 000 рублей (п.8 приложения к приказу ФСТ РФ №101-э/3 от 28.04.2014 г.). Точная цена определяется местной ГРО согласно условий на данной территории, но не может превысить 50 000 руб.
Вторая категория объектов. В числе объектов второй категории состоят домохозяйства, подключение которых требует распределяющих газопроводов и/или создания пунктов редуцирования магистрального газа. Их ориентировочное потребление газа выше нормы объектов первой категории, требуется более высокое давление газоснабжения (т.е. 0,6 МПа и более) и т.п.
Соответствие стоимости подключения по первой категории наблюдается, если ввод трубопровода выполняется в газомагистраль низкого давления. Если же понадобится редуцирование газа – цена подключения превысит 50 тыс. руб.
В частном жилищном секторе объекты, подпадающие под вторую категорию, обычно имеют площадь свыше 300 м². Для их газификации применяются стандартизованные тарифные ставки, рассчитываемые по разработанной ФСТ РФ методике (приложение к приказу №101-э/3 от 28.04.2014 г.).
Надо отметить, что заявителям объемов потребления природного или искусственного газа от 300 м³/ч и выше требуется согласовывать подключения газа с ГРО, имеющей технологическую связь с газопроводом исполнителя.
Утверждение сумм тарифов за подключение газа к домохозяйствам второй категории производит местный орган исполнительной власти РЭК (т.е. региональная энергетическая комиссия).
Третья категория объектов. К объектам капстроительства третьей категории принадлежат хозяйства, нуждающиеся в индивидуальном проекте газификации. Для них сумма определяется по проектно-сметной документации, предварительно прошедшей экспертизу.
Размер расходов на газификацию для домовладений третьей категории устанавливается РЭК, относящейся к местоположению подключаемого к магистральному газу хозяйства.
Расценки на пробрасывание газопровода по участку от пограничного ввода у разных компаний неодинаковы. Однако стоит учесть потребность многочисленных согласований газового проекта. С опытным предприятием-исполнителем полноценная газификация произойдет быстрее
Характерными признаками объектов заявителей, нуждающихся в газификации, считаются следующие условия:
- плановый расход природного газа от 500 м³/ч;
- работы по присоединению к газовой магистрали требуют выведения трубопровода через территории лесфонда, по скальным грунтам, болотам и водным препятствиям;
- работы по монтажу газопровода требуют прохода через препятствия, вынуждающие применять горизонтально-направленное бурение.
Т.е. по правительственному Постановлению №1314 жестких расценок на технологическое присоединение заявителей к газовой сети фактически нет. Стоимость газификационных работ зависит от ряда условий, определяющих ее размер в рамках соответствующих методик ФСТ РФ.
Основные технические параметры

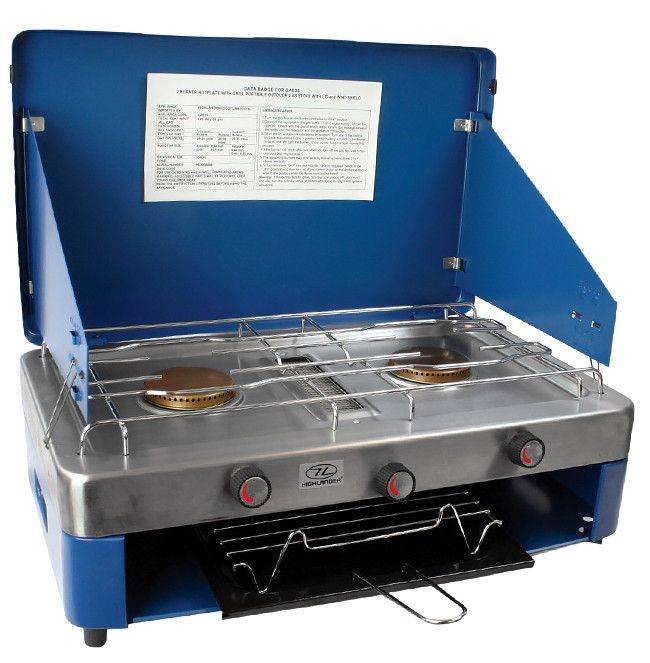

Не только настольные модели используют на даче под баллон. Если позволяет место, можно купить любую напольную плиту для газовых баллонов. Современные производители многие модели комплектуют соплами для перевода под баллонный газ. Набор функций у них намного больше. Это и газ-контроль, так необходимый на даче, и верхний нагрев в духовке, что, несомненно, порадует хозяек. Дополнительная функция очистки духового шкафа будет большим подспорьем на даче.
Сравним габаритные параметры и основную комплектацию некоторых популярных настольных моделей.
| Модель, произво дитель | Вид модели, цвет | Габаритные размеры, Ш×Г×В, см | Вес, кг | Коли чество кон форок | Дополнительные функции |
| ПГ 700-03 (02) «Gefest» | Настольная плита белого (коричневого) цвета | 50×37,4×10 | 3,7 | 2 | Фиксируется «малое пламя», в комплекте есть ножки |
| ПГЭ 910-01 «Gefest» | Настольная плита белого цвета | 50×52×12,7 | 9 | 3 газовые и 1 электро | Установлен защитный щиток, в комплекте есть ножки |
| ПГТ1 ГОСТ 30154-94 модель 802«Gefest» | Настольная туристическая плита коричневого цвета | 17×19,5×9,5 | 1 | 1 | Фиксируется «малое пламя» |
| Tesler GS-20, Китай | Настольная плита белого цвета | 59×33×9,5 | 2,7 | 2 | Фиксируется «малое пламя» |
| Kovea TKR-9507-P Portable Range, Корея | Настольная плита голубого цвета | 38×35×10,5 | 1,8 | 1 | Пьезоподжиг, кейс пластиковый |
| Дарина LN GM 441 03 W, Чайковский ф-л АО «Газпром бытовые системы», Россия | Настольная газовая плита для баллонного газа | 50×50×11 | 8,5 | 4 | Поворотные переключатели |
ПГЭ 910-01«Gefest»
Материал и размер баллона
Необходимо внимательно подходить к покупке газового баллона для дачи.
Металлический баллон для дачи
Это самый распространенный материал для баллона. Для изготовления корпуса применяется высоколегированная или углеродистая сталь. Можно подобрать емкости объемом 5, 10, 12, 20, 27, 40 и 50 литров. Пятидесятилитровый баллон необходимо устанавливать только на улице в хорошо проветриваемом металлическом ящике. Остальные можно ставить в доме. Вес пустых резервуаров от 4 до 22 кг.
Полимерные или композитные баллоны
Композитный баллон можно приобретать в том случае, когда не требуется хранить большой объем газа. У таких емкостей большое преимущество – небольшой вес (до 8 килограмм) по сравнению с металлическими. Кроме того, их намного удобнее брать с собой в походы или на рыбалку.
- Резервуары с полимерным корпусом более устойчивы к ударам, у них пониженная взрывоопасность даже на открытом огне;
- устройство корпуса и элементов герметичны, утечка газа исключена;
- исключено искрообразование:
- не подвергается коррозии;
- эстетически привлекательны.
Баллон состоит из прозрачной емкости, которая помещена в кожух из сменного пластика. Газом заполняется только резервуар. Композитный баллон выдерживает температурный режим -40°÷+60°С.

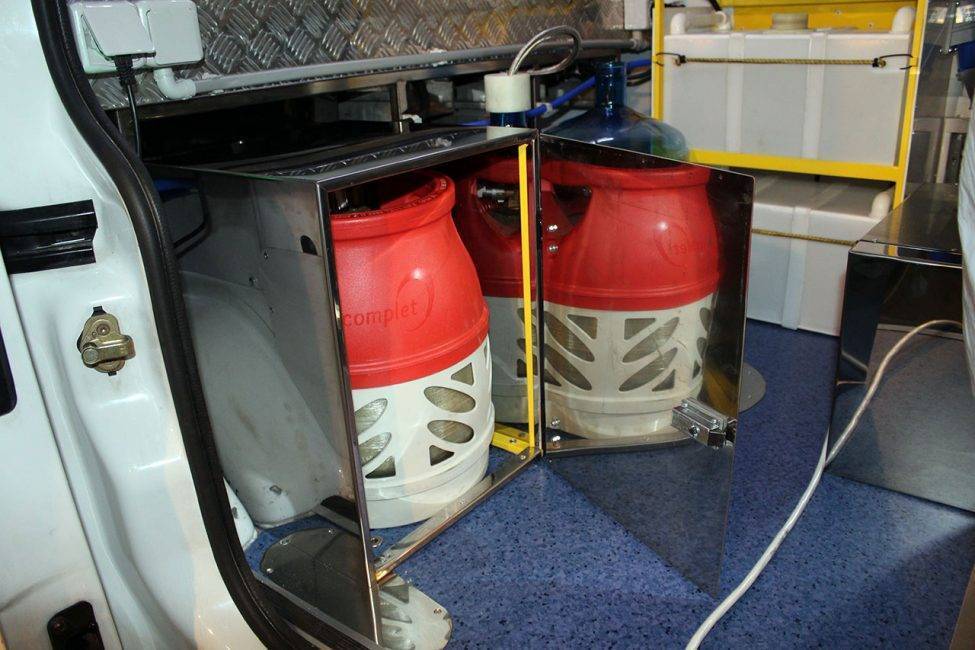

Композитные баллоны
Газовый шланг
Другое название – рукав газовый, внутреннее сечение которого 16 миллиметров.
Различают следующие виды шлангов:
- Резиновый с внутренним армированием. Допускается к эксплуатации от 5, но не более 10 лет, после чего возможно появление трещин;
- Резиновый с тканевой оплеткой из стеклоткани, которая защищает изделие от внешних воздействий. Допустимый срок функционирования – выше 10 лет.
- Сильфовый в металлической оболочке. Это самое дорогое изделие повышенной надежности.
Шланг для подключения необходимо выбирать с небольшим до 0,5 метра запасом, чтобы можно было свободно мыть и передвигать плиту.
На одном конце шланга установлена гайка в комплекте с прокладкой для подключения к плите. Вторая сторона через редуктор подключается к емкости через штуцер и затягивается хомутом.
Разновидность подводки
Редуктор
Без редуктора подключение баллона к газовой поверхности невозможно. С его помощью стабилизируется давление подачи газа на выходе их резервуара. Газ в баллон наполняется под высоким давлением, для эксплуатации плиты его следует снизить. Это основная задача редуктора. Совершенно противоположное действие, когда газ в емкости подходит к концу. Редуктор его увеличит до необходимых параметров.
С помощью редуктора повышается безопасность эксплуатации баллонного газового оборудования.Он поможет сэкономить расход газа. Для каждого вида баллона и материала изготовления корпуса используются разные редуктора. Это следует учесть при покупке.
Советы по выбору редуктора можно посмотреть на видео ниже:
Редукторы на баллон

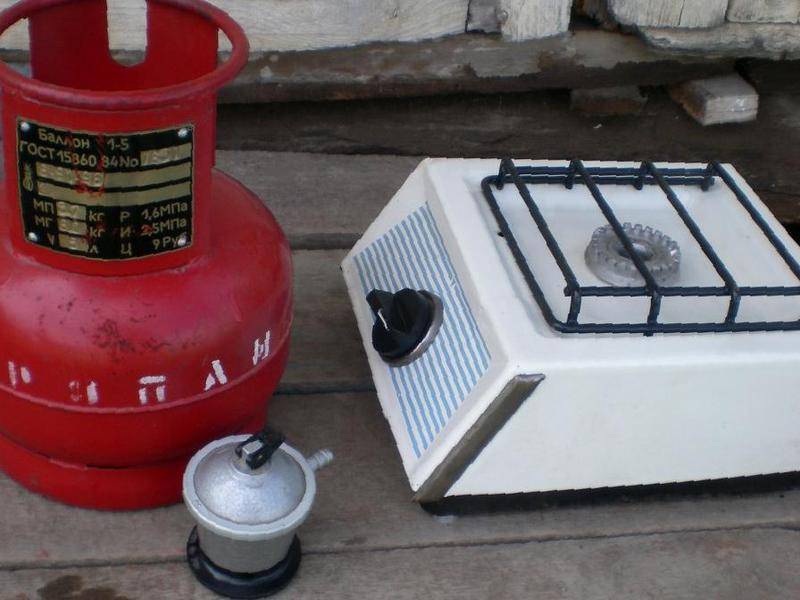

Что необходимо для установки и подключения
Нужны будут:
- газовая плита для дачи под баллон (настроенная на использование сжиженного газа);
- баллон с газом;
редуктор;
- шланг для подключения газовой плиты или медные трубы подходящего диаметра.
- хомуты 2 шт для крепления шланга (с одной стороны — к переходнику для подключения плиты, с другой — к редуктору);
- газовый кран (не обязателен, но желателен).
Как выбрать газовую плиту уже понятно, с остальными составляющими сейчас разберемся. Сложного ничего, но есть особенности.
Материал и размер баллона
Сначала поговорим о материале, из которого баллон для сжиженного газа изготовлен. Еще недавно даже разговоров таких не было. Газовый баллон был исключительно металлически, причем из металла приличной толщины. Сейчас есть еще и композитные газовые баллоны (называют еще евробаллон) и они разрешены к использованию газовыми службами. Если есть возможность, купить лучше именно такие. Чем они лучше? Вот перечень их достоинств:
- Легче в 2 раза.
- Имеют плавкую вставку, которая предотвращает взрыв при перегреве/пожаре.
- Разрешены к перевозке в обычных машинах.
Не накапливают статическое напряжение.
- Есть полимерные баллоны с прозрачными вставками. Они позволяют контролировать и степень заправки, и наличие газа.
Недостатков у полимерного баллона немного. Первый — он стоит в два-три раза больше металлического, зато переносить/перевозить его гораздо легче. Второй — при равном объеме по габаритам он больше металлического аналога.
Теперь о размере газовых баллонов. Чем больше объем газового баллона, тем продолжительнее период между заправками. Но, с другой стороны, баллоны большего объема имеют большие габариты и вес, переносить/перевозить их сложнее. К том же под маленький баллон проще найти место для установки.
В общем, тут выбор за вами. Тем более, что с появлением композитных появились они разных габаритов — высокие и узкие, низкие и широкие.
Редуктор
Зачем нужен редуктор на газовом баллоне? Он выполняет сразу несколько функций:
- Стабилизирует давление на выходе из баллона.
- Газ в баллоне находится под высоким давлением, для плиты оно должно быть ниже. Вот этим и занимается редуктор.
Когда в баллоне газа остается мало — 5-10% — редуктор давление увеличивает.
- Предотвращает попадание воздуха внутрь. При соединении с кислородом образуется взрывоопасная смесь, так что эта функция также важна.
- Есть модели, работающие как клапан сброса давления. При превышении заданных параметров часть газа выпускается — до нормализации показателей.
Так что редуктор на газовом баллоне помогает повысить безопасность и стабилизирует работу плиты. Без него лучше плиту не подключать. В таком случае, чем больше вы откроете кран на плите, тем более мощный поток газа будет выходить. Кроме того, что это неэкономно, может создать ситуацию, когда баллон начнет прыгать. В общем, без редуктора лучше не эксплуатировать.
Обратите внимание, что для металлических и композитных баллонов используются редукторы разного типа. Потому, при покупке, уточняйте тип баллона и его объем
И главное — для работы с баллоном сжиженного газа нужен редуктор на пропан.
Опасайтесь редукторов Китайского производства….
Если говорить о производителях, лучше брать российскую или европейскую продукцию. Китайские лучше обходит стороной. Даже те, которые прошли сертификацию, сделаны из очень тонкого металла и быстро выходят из строя (начинают травить). К тому же многие не выдерживают размеры штуцеров. При подключении это становится проблемой, так как шланг надевается неплотно, приходится каким-то образом соединение уплотнять.
Шланг для газовой плиты
Купить его можно в магазинах горгаза или в строительных магазинах/рынках. Но обязательно уточните, что вам он нужен для подключения газовой плиты. Правильно называется он «шланг-рукав газовый». Внутренний диаметр должен быть 16 мм, наружный зависит от вида шланга, на поверхности должна стоять надпись (желтым цветом) о том, что шланг именно газовый.
Бывают такие газовые шланги:
Для подключения баллона к газовой плите нужен шланг длиной около метра — чтобы выполнить условие про расстояние между баллоном и плитой в 0.5 метра и оставить запас на свободу передвижения.
С одной стороны на шланг должна быть установлена накидная гайка с прокладкой. Этот конец подключаем к выходу от газовой плиты. Если покупать просто кусок шланга, можно поставить соответствующий газовый переходник самостоятельно, затянув крепление при помощи металлического хомута (не забудьте про силиконовую толстую прокладку для герметизации). С другой стороны шланг подключается к редуктору — натягивается на штуцер, затем затягивается хомутом (не забудьте хомут надеть на шланг, а потом подключать его к штуцеру).
Мечта 221-01ГЭ
Компактная комбинированная плита Мечта 221-01ГЭ идеально подходит для маленькой кухни или для использования на даче. На ее варочной поверхности расположены две газовые конфорки. Краны регулирования мощности их пламени оснащены функцией «малое пламя», которая обеспечивает устойчивое горение в экономичном режиме. Кроме того, плита имеет возможность перенастройки на разные виды газа.
Плита имеет электрическую духовку объемом 25 литров. Ее нагрев осуществляется с помощью двух ТЭНов – нижнего и верхнего. Мощность каждого из них составляет 0,6 кВт. Духовка может нагреваться до максимальной температуры 300 градусов. Температура нагрева устанавливается плавно с помощью ручки термостата. Термостат обеспечивает соблюдение точности выбранного параметра. Мощность конфорок регулируется механическими пятиступенчатыми поворотными переключателями. Имеется также индикация включенного состояния конфорок и нагревателей духовки.
Мечта 221-01ГЭ 1
Мечта 221-01ГЭ 2
Духовка плиты может работать в трех режимах:
- нижний нагрев;
- верхний нагрев;
- комбинированный нагрев (верхний + нижний).
Лампа мощностью 15 Вт обеспечивает довольно яркую подсветку внутренней поверхности духовки, что облегчает визуальный контроль за ходом приготовления блюда. Этому способствует и панорамное термостойкое стекло, установленное на дверке. Двойное остекление обеспечивает хорошую теплоизоляцию духовки и усиливает конструкцию дверки. Духовка комплектуется решеткой для жарки и сушки и эмалированным противнем. Плиту можно устанавливать на столе или на специальной подставке, поставляемой в комплекте с ней.
Среди преимуществ плиты Мечта 221-01ГЭ хочу отметить:
- надежное и долговечное покрытие варочной поверхности из стеклоэмали;
- наличие индикаторов включенного состояния конфорок и ТЭНов духовки;
- наличие термостата, поддерживающего выбранную температуру в духовке;
- наличие подсветки духовки.
Самыми существенными недостатками могу назвать:
- небольшой функционал духовки;
- отсутствие газконтроля;
- отсутствие защитного отключения;
- отсутствие таймера.
Как правильно выбрать гибкую трубку на газу?
Газовый шланг безопаснее всего приобретать в специализированном магазине, где имеется сертификат соответствия государственного образца. Лучше всего остановить свой выбор на сильфонном типе рукава.
Важно! Остерегайтесь подделок ненадлежащего качества. На рынке высока вероятность покупки контрафактного товара. Это грозит тем, что рукав будет изготовлен из тонкой дешёвой резины, которая быстро выйдет из строя
Большинство подделок сможет отличить от оригинала только профессионал
Это грозит тем, что рукав будет изготовлен из тонкой дешёвой резины, которая быстро выйдет из строя. Большинство подделок сможет отличить от оригинала только профессионал.
Для выявления подделки нужно внимательно изучить технические характеристики изделия, паспорт и сертификат соответствия. Не следует покупать товар по подозрительно заниженной цене.
Перед покупкой необходимо сделать замер, затем прибавить к длине 20%. Не следует приобретать газовый шланг с запасом. Стандартные размеры 1–2 м. В быту обычно используют диаметры 1/2 или 3/4 дюйма.
Рукав бывает с двумя типами креплений: с двумя накидными гайками с внутренней резьбой (мама-мама) или с гайкой на одном конце и штуцером на другой (мама-папа). Резьба подбирается в зависимости от выхода на приборе. Предпочтительнее остановить выбор на сварных конструкциях, а не на тех, где штуцер соединяется с гофрой клеем.
Установка
Надёжнее всего обратиться к профессионалу, который обеспечит корректное подключение и предоставит гарантию. Ведь каждый знает с детства, что с газом шутить опасно.
Неквалифицированное подключение к газопроводу может привести к несчастному случаю, последствия утечки бытового газа все видели в новостях.
Тем не менее современный газовый шланг позволяет самостоятельно подключить котёл к магистрали. Осуществить монтаж при соблюдении техники безопасности в состоянии любой взрослый человек.
В работе необходимо придерживаться следующих правил:
- Длина подводки подбирается с учётом расстояния, на которое оборудование, вероятно, будет передвигаться.
- Систему располагают в доступном для ревизии месте.
- На приборе не должно быть других подключений.
- Изделие нельзя окрашивать во избежание растрескивания материала.
- Размеры газовых шлангов должны соответствовать нормативам ГОСТа.
- Не перекручивать, не изгибать и не натягивать рукав.
- Не паять и не сваривать соединение.
- Производить замену шланга на новый в соответствии с рекомендацией производителя.
Подключение к газопроводу
Для монтажа газового шланга к стояку понадобится разводной ключ, отвёртка, уплотнитель, кисть и мыльный раствор.
Сначала необходимо подготовить помещение и перекрыть подачу газа в сети. Затем котёл устанавливают на место монтажа и тщательно выравнивают.
В каждой квартире есть газовый стояк, у которого имеются ответвления с кранами на концах, это называется отпуском.
На штуцер шланга накладывают уплотнитель и закручивают его в кран на отпуске. Если диаметры не совпадают, то нужен переходник, который также уплотняют. Рукав подсоединяется к котлу.
Затем систему тестируют на герметичность. Для этого с помощью кисти на места соединений наносится мыльный раствор и слегка откручивается вентиль. Если соединение негерметичное, то раствор начнёт пузыриться, в обратном случае ничего не произойдёт. При обнаружении утечки необходимо перекрыть газ и проверить намотку уплотнителя.
В последнюю очередь оборудование проверяется на работоспособность, подаётся газ.
Внимание! При наличии каких-либо сомнений лучшим решением будет обратиться к специалистам. Мастер подключит газ безопасно, надёжно и с соблюдением всех предписаний, а также даст гарантию на корректную работу системы в течение многих лет
