Фундамент ТИСЭ: строим самостоятельно

Изготовление своими руками

При строительстве дома часто нет возможности купить фундаментный бур тисэ, но его можно изготовить самостоятельно. Конечно, качество в индивидуальном механизме будет отличаться от выпускаемого фабрикой.

Есть несколько технологий изготовления домашних буров. Самый простой вариант – это сделать простой бур, а отдельно штангу с плугом.

Порядок изготовления бура:

1. На трубу нужной длины приваривается рукоять для вращения, 50–70 см в каждую сторону. Если уровень промерзания больше чем 1,5 м рукоять лучше сделать съёмной для будущего наращивания длины осевой трубы.
2. С противоположной стороны приваривается поперечная перекладина.
3. На перекладину наваривается круг из листовой стали, нужного диаметра.
4. В круг под углом 30 градусов навариваются половинки лезвия циркулярной пилы или листовой стали.
5. Края пилы загибают внутрь ниже горизонтали на 3–4 см.
6. Готовую головку бура затачивают и проверяют, чтобы он шёл ровно.

Порядок изготовления плуга для расширения:

1. На трубу с одной стороны наваривают ручку, а с другой — приёмник земли.
2. На листовой металл 2–3 мм приваривают два хомута и к ним присоединяют тягу.
3. К трубе приваривают выступ в 4–5 см, к которому на шарнирах присоединяют второй конец тяги.
4. К тяге прикрепляют прочную верёвку, которая будет поднимать плуг. Иногда, чтобы верёвка не путалась и провисала, по длине трубы наваривают петли шириной 1–2 мм.

Более сложной версией самодельного бура является «классическая» модель, где бурящая лопасть и плуг соединены в одной конструкции. Чтобы создать рабочий инструмент, нужно иметь большой опыт в монтаже и сварке.

При создании фундамента на монолитных столбах бур тисэ позволяет минимизировать затраты сил и времени на рытье котлована или траншеи. Нет нужды проводить выравнивание, так как такой бур может прокладывать только ровные колодцы. Отсутствует потребность в постройке опалубки и последующем засыпании отрытых площадей. После бурения нужно только создать песчаную подушку, проложить гидроизоляцию и залить бетонную смесь. Из-за простоты в использовании и возможности создать самому или взять в аренду такой бур подходит для частного строительства.

Монтаж основания своими руками

После сбора данных по результатам гидрогеологический изысканий переходят к расчету фундамента, который позволит выбрать оптимальные параметры для конструктивных элементов. Имея на руках проект и чертежи можно приступать к строительным работам.

Расчет материала

Чтобы найти потребность в сваях, нужно знать общий вес дома и несущую способность одной опоры. Нагрузка от конструкции складывается из таких параметров:

1. Веса стен, перегородок, перекрытий, кровли и пристроек.
2. Полезной нагрузки, учитывающей массу людей, предметов интерьера и тяжелого оборудования (величина принимается равной 150–180 кг на м2 площади всех перекрытий).
3. Массы снежного покрова (средняя величина по региону, равная 100–300 кг на м2 кровли).

Найденное значение умножается на коэффициент надежности (1,1–1,4) и делится на грузоподъемность одной сваи. Таким образом находят необходимое количество свай. Чтобы рассчитать шаг, периметр конструкции делят на количество опорных элементов. Шаг должен быть в пределах 1,5–2,5 м по СНиП. Точки размещения опор наносят на чертеж по контуру, начиная с углов.

Глубина закладывания фундамента должна быть на 20–30 см ниже уровня промерзания грунта (по результатам геологических исследований). Высота зазора между ростверком и уровнем земли, согласно технологии ТИСЭ, должна составлять 30–45 см (зависит от количества осадков и степени морозного пучения грунта). Высоту свай рассчитывают, исходя из этого зазора, добавляя к нему минимум 10 см – размер погружения опорного элемента в тело ростверка.

Ширину ростверка выбирают по толщине несущих стен, но не меньше диаметра свай, нависание над которыми допускается до 10 см. Высоту ростверка выбирают в пределах 30–60 см, учитывая климатические условия в регионе.

Чтобы найти потребность в бетоне, необходимо рассчитать общий объем фундамента. Для этого разбивают силовую конструкцию на простые фигуры. Объем одной опоры находят по формуле:

где  H и R – высота и радиус сваи соответственно, а 10% – запас на пяту.

Объем одной стороны ростверка находят путем перемножения высоты и опорной площади. Полученные значения суммируют и добавляют запасом 5-7%.

Сложности при бурении

Выработку скважин можно проводить с помощью ручного бура или специальной установки (аренда от 1500 руб./стуки). Если грунт плотный и сухой, то сначала делают неглубокие шурфы, заливают их водой и штыкуют металлическим прутом. Чтобы прикладывать меньше усилий в процессе бурения, можно увеличить плечо рукояти.

При работе с сухой почвой может возникнуть другая проблема – осыпание стенок. В этом случае в шурф увлажняют водой, благодаря чему грунт уплотняется и лучше держит форму.

Как формировать расширение?

Движения плугом осуществляют по часовой стрелке, не прикладывая вертикальных усилий, чтобы не допустить чрезмерное углубление шурфа.

Работая с высокоплотным грунтом не обойтись без дополнительного инвентаря – прута с загнутым концом для разрушения твердого пласта земли. С этой целью можно также использовать мотыгу или плоскорез.

В таких геологических условиях допускается уменьшение диаметра пяты, так как несущая способность и так будет достаточно высокой.

Армирование и заливка бетоном

Перед бетонированием в скважину обязательно помещают армокаркас для придания жесткости конструкции, а выступающие над поверхностью арматурные пруты на следующем этапе строительства будут использованы для жесткой связки опор с ростверком.

Для заливки используют бетон прочностью М250–300. Вначале заливают пяту, затем помещают в скважину опалубку из свернутого в трубу листового рубероида, который должен выступать над поверхностью на высоту, равную значению надземной части опорных элементов.

Окружность в верхней части трубы обвязывают проволокой и укрепляют конструкцию щебнем, чтобы его стенки не разошлись под давлением раствора.

Как обустраивается опалубка ростверка

Нулевой цикл (земляные работы) можно значительно сократить, если начать делать опалубку ростверка после заливки бетона внутрь свай. Чтобы сделать это быстро и без потери качества, на колышках натягивается два шнура без среднего. Следующие операции:

1. Из подручных материалов (доска, толстая фанера, ДСП, OSB) делаются щиты-палубы и защищаются слоем гидроизоляции, например, полиэтиленом или брезентом. Это нужно для возможного многоразового использования опалубки;
2. Монтируется опалубка так: сначала в щитах проделываются отверстия под опоры, щиты надеваются на сваи и крепятся Н-образными поперечинами на расстоянии 0,5-0,7 м;
3. Боковую опалубку монтируют следующим образом: деревянные щиты устанавливаются по уровню натянутых шнуров и крепятся к нижнему щиту на гвозди или саморезы.

Чтобы не усложнять конструкцию опалубки изготовление деревянного нижнего щита, его можно заменить на песчаную подушку слоем до 40 см (в зависимости от характеристик грунта). Подушка увлажняется и трамбуется. Также нижний щит опалубки можно сделать из экструдированного пенополистирола, хотя выйдет это немного дороже;

Опалубка ростверка фундамента ТИСЭ

Если делается песчаная подушка, то песок необходимо закрыть гидроизоляционным материалом (полиэтилен, брезент, рубероид), чтобы раствор не протекал на грунт. Гидроизолятор нужно будет вынуть из-под ростверка, как только бетон наберет расчетную прочность. Проще всего это сделать лопатами. Если оставить гидроизолятор внутри, то возможное пучение грунта может оторвать ростверк от свайных опор, силам пучения не поддаются из-за того, что площадь контакта с грунтом слишком мала.

Экструдированный пенополистирол – это неизвлекаемая опалубка, марку можно выбрать самой низкой плотности, например, ПСБ. Даже если почва будет вспучиваться, то силу пучения деформируют такой утеплитель, но не сомнут ростверк. А после спадания повышенной влажности грунта пучение нивелируется, и пенополистирол восстановится. Этот процесс может происходить сколько угодно много раз.

Обустройство опалубки по технологии ТИСЭ

По ростверку, обустроенному на столбчато-свайном основании, нельзя равномерно распределить локальные нагрузки от несущих стен, перегородок, тяжелого оборудования или мебели, сконцентрированной в одном месте. Таокй ростверк не должен контактировать с грунтом, чтобы при пучении его отделило от свай. Поэтому армирование ростверка обязательно, и усиливать армокаркас в местах соединений со стенами анкерными или другими соединениями тоже обязательно. Для этого:

1. Вертикальные арматурные стержни сгибают под углом 90, при этом распределяются прутья между уровнями нижнего и верхнего поясов;
2. Опалубка ростверка внутри также усиливается армирующим поясом, состоящим из продольных рифленых прутьев Ø 8-12 мм, и вертикальных поперечных прутьев Ø 6-8 мм. Арматуру можно заменить на металлические хомуты;
3. Снаружи углы армокаркаса крепятся к ростверку металлическими хомутами или пластинами;
4. Нижняя палуба опалубки должна быть защищена от проникновения влаги.

Столбчато-ленточный фундамент ТИСЭ

Расчет фундамента ТИСЭ

Методика расчета ничем не отличается от расчета в общем случае. Рассчитывается нагрузка от дома, а затем сравнивается с общей несущей способностью планируемого количества и диаметра свай.

Сначала на плане дома расставляете сваи. Они обязательно должны быть в углах и в местах примыкания простенков. Если расстояние между сваями получается больше 3 метров, между ними ставят промежуточные. Так расставляете на плане все опоры, придерживаясь правила:

• минимальное расстояние — 1,5 метра;
• максимальное 3 м.

Затем рассчитываете нагрузку от дома. Для этого сначала необходимо посчитать вес дома (все стройматериалы + мебель, сантехника, тяжелая бытовая техника).

Усредненные нагрузки от разных типов узлов дома

Если говорить усреднено, то для зданий из кирпича или ракушняка на каждый квадрат площади можно брать 2400 кг, из легких строительных блоков (пенобетон, газобетон и т.п.) — 2000 кг, из древесины и каркасники — 1800 кг. По этим усредненным нормам можно предварительно ориентироваться. Если же вы решите все считать серьезно, нужно будет соблюдать всю методику: считать, материалы стен, перекрытий, кровли, отделки и т.д. Так как технологии и материалы могут использоваться разные, расхождения тоже могут быть значительными.

Полученное значение умножаем на поправочный коэффициент — 1,3 или 1,4. Это запас прочности. Полученная цифра — это нагрузка, которую нужно будет передать через сваи.

Теперь по таблице подбираете, какой диаметр должна иметь свая, чтобы она смогла передать необходимый вес.

Несущая способность свай разных диаметров в различных грунтах

Если планируемое количество колонн с расширением выбранного диаметра может передать требуемую нагрузку, вам переделывать ничего не нужно. Если передаваемая масса слишком мала, необходимо или увеличить количество свай или сделать «пятку» большего диаметра.

Что такое ТИСЭ и в чём его особенность

Фундамент ТИСЭ — это часть комплекса, позволяющая создать прочную и надёжную основу для последующего возведения здания кладкой малоразмерными элементами высотой до трёх этажей. При этом упор в строительстве такого фундамента сделан на ручной труд без применения средств механизации.

1 — гидроизоляция; 2 — арматура; 3 — бетон М350

При диаметре узкой части в 200 мм столб из пескобетона класса В25 обеспечит гарантированную прочность при нагрузке до 40 тонн. Этого более чем достаточно, учитывая площадь основания сваи в 0,8 м2, позволяющую надёжно опереть на столб 4–5 тонн даже при строительстве фундамента в слабом и влажном суглинке.

Бурение ям под столбы своими руками

Копка лунок под установку стоек предполагает проведение предварительных расчетов, указания на общем чертеже расположения будущих опор. Диаметр режущей кромки используемой аппаратуры должен быть немного больше, чем у устанавливаемого столпа.

Ручное бурение ям

Бурение отверстий начинается с нанесения разметки по участку, а на местах будущих лунок штыковой лопатой рыхлят верхний слой грунта.

Далее в подготовленное место производится установка бурового инструмента строго перпендикулярно поверхности почвы. Теперь необходимо выполнять закручивающие движения с нажимом, давлением на инструмент сверху вниз.

Вероятнее всего, спустя первые 0,4 метра работы прибор не сможет спокойно продолжать движение. Тогда необходимо вытащить инструмент, а в освободившееся пространство влить ведро воды и оставить примерно на полчаса.

Перед тем как установить столбы, потребуется проверить соответствие всех лунок.

Особенности применения средств автоматизации для бурения

Различные автоматизированные приборы призваны облегчить работу, ускорить бурение ям под столбы

Но важно организовать условия максимальной защищенности и контроля

Основной целью автоматизации является увеличение эффективности прилагаемых усилий за счет имеющегося механизма.

Также необходимо учитывать сложность составления двигателя: следить за достаточным уровнем горючего или исправности электропроводящих линий, количеством смазки на деталях, регулярно затачивать режущую кромку и так далее.

Технология ТИСЭ

Специальное оборудование ТИСЭ применяется для бурения отверстий под столбчатый или свайный фундамент. Аббревиатура расшифровывается, как технология индивидуального строительства и экологии.

Суть данной разработки заключается в наличии на конце бурового агрегата откидной лопатки, позволяющей сделать нижнюю часть лунки с расширением. Иногда разница диаметров верха с низом достигает двух-трех раз, создавая грушевидное пространство.

Важно соблюдать дистанцию между столпами. В качестве опор можно ставить пластиковые трубы, полые изделия из ПВХ

Пластик отлично справится с предполагаемой нагрузкой, так как внутренняя часть полая и может быть армирована, залита цементом.

К готовым опорам прикрепляют по отдельности каждый пролет ограждения.

Познакомиться поближе с принципом работы технологии ТИСЭ возможно при помощи просмотра нижеследующего видеофайла:

Как сделать фундамент своими руками, пошаговое руководство

Перед строительством нужно убрать мусор, выкорчевать пни и корни деревьев, мешающих строительству. Затем перенести схему размещения на местность. Для этого:

Подготовить обноски. Это колышки, соединенные горизонтальной рейкой. Они используются для указания расположения стен и свай. Для каждой стены изготавливается 2 обноски.
Устанавливаются первые 2 обноски для указания нахождения стены. Каждая из них располагается на расстоянии 1,5-2 метров от противоположных краев стены.
В обноски забивают гвозди и натягивают между ними леску или бечевку, которые указывают расположение внешней стороны стены.
Опустить обноски так, чтобы леска оказалась на уровне высоты ростверка. Контролировать работы уровнем.
Затем вбиваются перпендикулярные обноски, символизирующие другую стену. На них также натягивается леска по внешнему контуру перпендикулярной стены

Важно контролировать, чтобы между стенами сохранялся прямой угол, например, при помощи теоремы Пифагора.
Разметить таким образом внешние контуры оставшихся стен.
Затем на каждой обноске отступают расстояние, равное толщине ростверка, и натягивают лески, указывающие на расположение внутреннего контура стен.

На пересечениях бечевок следует вбивать арматуру. Она будет указывать на расположение свай. Также между двумя лесками нужно натянуть третью. По ней требуется отмечать расположение других столбов и забивать в этих местах арматуру.

Бурение и заливка

Пошаговая инструкция для бурения свай ТИСЭ своими руками выглядит так:

1. Выкопать вначале ямки глубиной 20-40 см. Это позволит погрузить полностью бурильную «голову» установки в грунт.
2. Снять или зафиксировать в поднятом положении расширитель бура. Установить установку в лунку и начать бурить по часовой стрелке. Через каждые 2-5 оборотов вытаскивать изделие наружу и освобождать от грунта. Частота зависит от почвы.
3. После достижения намеченной глубины, освободить нож-расширитель. Без вертикального давления провести вращение бура для получения «подошвы». Вытряхивать по мере надобности грунт.

Если грунт рыхлый, то в шурф заливается вода для его уплотнения. Также, если почва твердая, вода размягчит ее. Необходимо контролировать вертикаль при бурении. Всю «подошву» нужно освободить от грунта.

Следующим шагом будет заливка скважин раствором. Вначале заливается расширение внизу. Для этого нужно проделать следующие действия:

1. Взять арматуру толщиной 10-12 мм, очистить ее от ржавчины и загрязнений.
2. В каждую скважину установить по 6-8 прутков, объединенных проволокой, и усиленных поперечной арматурой. Они должны располагаться не менее чем в 2 см от края лунки и быть длиннее скважины, чтобы связать их с ростверком.
3. Затем происходит заливка «подошвы» бетоном.
4. После формирования расширения, создается опалубка из рубероида, который также выполняет функцию гидроизоляции. Свернуть его по диаметру скважины, концы заклеить мастикой, опустить в землю и зафиксировать. Рубероид должен доходить до нижней части ростверка с припуском в 3-5 см.
5. После этого заливается бетоном вся скважина.

Желательно возводить по несколько свай в день. За бетоном нужно «ухаживать» в течение первых трех дней. Увлажнять его по мере высыхания, засыпать опилками.

Установка ростверка

Для установки опалубки для ростверка необходимо засыпать пространство между выступающими концами свай песком. Затем на полученную «подушку» устанавливается опалубка по уровню. После нужно укрепить боковые щиты подпорками. Обычно сооружается ростверк 30 x 25 см или 40 x 40 см.

Затем на опалубку укладывается гидроизоляция. После приступают к армированию, используя прутки диаметром 10 мм. Для большей прочности располагать их нужно в 3 см от дна. Также в 3 см от верхнего края располагают последний слой арматуры. Перед заливкой надо разместить в фундаменте крепления для стен. После окончания бетонирования следует подождать не менее двух недель, прежде чем начать возводить стены.

Технология ТИСЭ облегчает возведение зданий, позволяет обойтись собственными силами, сэкономить средства. Вместе с легкими материалами, такими как газобетон, древесина, по методике ТИСЭ можно возводить этажные, комфортные сооружения.

Технология монтажа винтовых свай для фундамента

Буронабивной свайный фундамент — что это за технология

Постройка гаража от фундамента до крыши из пеноблока

Установка опалубки для ленточного фундамента — пошаговая инструкция

Какими грунтоприемниками комплектуется фундаментный бур

Строительство зданий на столбчатых фундаментах осуществляется как на тяжелых грунтах, содержащих минеральные включения, так и на легких почвах с повышенной концентрацией песчаной фракции. Для обеспечения возможности бурения каналов под сваи на различных почвах, инструмент оснащается различными видами почвоприемников. В конструкции грунтонакопителя имеются определенные отличия:

• для выполнения работ в глинистой почве и грунтах с увеличенным содержанием мелких камней рабочий инструмент оснащен четырьмя грунтозаборными элементами, расположенными вертикально на одинаковом расстоянии друг от друга. В зазор между клыками вместе с почвой проникают небольшие каменистые включения размером до 50 мм. При бурении грунтов с повышенным содержанием глинистых частиц, исключается налипание глины;
• для формирования скважин в сыпучих почвах рабочая головка оснащена двумя режущими элементами с зубчатой кромкой. Конструкция и расположение горизонтальных резцов предотвращают просыпание грунта при извлечении из полости бурильного устройства. Рабочая кромка пилообразного типа обеспечивает отбор мелкой каменистой фракции, и эффективно рыхлит грунт.

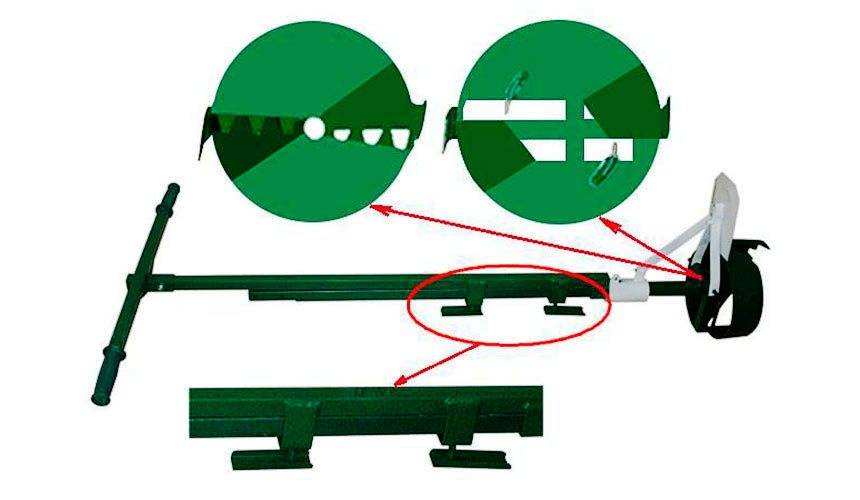

Бур ТИСЭ фундаментный ручной комплект универсальный

Организации-производители ручного инструмента в соответствии с пожеланиями заказчика могут укомплектовать ТИСЭ бур почвозаборником необходимой конструкции.

Преимущества и недостатки технологии ТИСЭ

Как и у любого способа возведения зданий, у технологии индивидуального строительства и экологии есть свои преимущества и недостатки.

Основным положительным моментом применения данного метода строительства является экономичность. Инструменты, необходимые для стройки стоят недорого, основными строительными материалами выступают песок и цемент, которые легко приобрести в любом строительном магазине.

Помимо этого, стоит обратить внимание на следующие плюсы:

• В силу того, что объект строится с использованием ручного оборудования нет необходимости проведения на строительную площадку электричества. Это, кстати, тоже снижает общую цену постройки.
• Возможность самостоятельного строительства. Построить дом, в принципе, можно без специальных знаний и навыков работы со сложным специализированным оборудованием.
• Отсутствует необходимость поиска и организации места для хранения большого количества материалов.
• Возможность совмещения с другими технологиями строительства. Например, фундамент ТИСЭ отлично подойдет для возведения домостроения из любых нетяжелых строительных материалов (бревно, брус, полистиролбетонные блоки и прочее).

Одноэтажный дом по технологии ТИСЭИсточник pinterest.com

Среди недостатков можно выделить следующие моменты:

1. Несмотря на то, что создатели говорят о возможности использования фундамента по ТИСЭ при любом почвогрунте, некоторые противники технологии утверждают, что ее нельзя применять при высокой влажности грунта и при большом перепаде высот противоположных стен здания.
2. Также, фундамент подобного типа не позволяет возводить цокольный или подземный этаж;
3. Низкая скорость строительства и высокие трудозатраты. Это объясняется тем, что все работы производятся вручную и нет возможности механизировать строительный процесс.
4. Некоторые особенности кладки стен определяют сложности при строительстве дома со стенами, длина которых не кратна длине блоков. По этой же причине возникают проблемы с выкладыванием дверных и оконных проемов. Однако, этот недостаток компенсируется обращением к квалифицированным специалистам – в надежных строительных компаниях, использующих ТИСЭ, разработаны методики строительства с учетом подобных нюансов.
5. Еще одним, весьма, спорным моментом является утверждение создателей технологии о возможности беспроблемной остановки строительства. Бетон не любит заморозки и оттаивания, поэтому говорить о том, что по ТИСЭ, дом можно строить годами неверно. И потом любой долгострой повышает расходы на строительство.
6. Также, спорно и утверждение об экологичности данного метода возведения зданий, так как производство цемента и цементные работы всегда считались вредными и опасными.

ТИСЭ-дом по оригинальному проектуИсточник hitas.eu

Правильный выбор бура

Чтобы определиться с необходимым типом бура, следует внимательно проанализировать все характеристики будущей постройки. В варианте бурения отверстий под сваи с диаметром до 30 см для сокращения расходов целесообразнее использовать ручной инструмент

Однако, важно учитывать, что такой бур позволяет выполнять ямы с глубиной до 5-6 м. При больших требуемых значениях представленных характеристик рекомендуется применять электрическое оборудование

Бур ручного типа и принцип его обустройства

Нелишним будет рассмотреть в сравнении с названными приспособлениями буры маркировки «ТИСЭ» с префиксами «Ф» и «Ф-М».

Представленные модели имеют ряд характерных признаков, обуславливающих их выбор:

• низкая стоимость;
• высокое качество бурения;
• прочность и термостойкость бура;
• использование инструмента без специальных теоретических и практических навыков.

• рукоять для вращения и разворота;
• штанга с возможностью регулирования длины работ;
• механизм выведения излишков грунта;
• наконечник-лопатка.

Изготовление бура в домашних условиях

По опыту профессионалов, ручной бур, выполненный по технологии ТИСЭ – наиболее оптимальный инструмент для быстрого и качественного проведения бурильных работ. Для того чтобы полученное приспособление справилось с поставленной задачей, а также обеспечило его надежное продолжительное функционирование необходимо учесть следующие нюансы:

• для предотвращения углубления инструмента в грунт при его эксплуатации следует полости в форме полусфер изготавливать так, чтобы при вращении они двигались в обратном от земли направлении;
• для предотвращения захлебывания инструмента и оптимального вывода излишков грунта режущая пластина должна быть изначально изогнутого типа;
• впоследствии при формировании полусфер инструмента режущую пластину следует выпрямить.

Изготовление бура ТИСЭ своими руками

Аренда или покупка фирменного оборудования непременно приводит к существенным материальным затратам. Поэтому частные застройщики всегда пытаются найти способ сэкономить какую-то часть средств.

При строительстве фундамента по технологии ТИСЭ можно самостоятельно изготовить инструменты для бурения скважин. Домашние мастера, которые уже пользовались самодельным буром, предлагают изготовить два приспособления. С помощью первого инструмента выполняют бурение основной скважины, второй инструмент используют для расширения подошвы.

В целом бур ТИСЭ состоит из следующих частей:

• Рукоять для вращения.
• Телескопическая штанга.
• Откидная лопатка для расширения подошвы.
• Грунтоприемник в виде стакана для забора почвы.

Кстати, ранее мы уже говорили о том, как сделать фундамент ТИСЭ своими руками.

Для изготовления первого инструмента понадобится кусок водопроводной трубы. Длина отрезка должна составлять примерно 15 см, диаметр – 21 см. На одном конце куска трубы снимают фаску, к другому концу приваривают специальное дно. Для изготовления дна берут старую пилу и разрезают ее на две части в виде долек апельсина. Площадку каждой дольки загибают и вырезают зубчики. Их высота должна составлять около 2 см, больший размер делать не рекомендуется., чтобы не затруднять вращение бура. Зубцы необходимо остро заточить. В центре трубы приваривают толстое сверло и шнек из шайбы большого диаметра.

Для сборки телескопической штанги можно взять профилированные трубы диаметром 20*20 мм и 25*25 мм. Для большей прочности рекомендуется усилить трубы, вставив внутрь дополнительную квадратную трубу сечением 16 мм.

В результате получается конструкция достаточно большой массы, однако такое приспособление без труда бурит тяжелую глину. Кроме того смазка стенок приспособления машинным маслом предотвратит налипание глины.

Второй бур имеет более сложную конструкцию. Основной стакан можно изготовить также из куска водопроводной трубы диаметром 21 см. однако для более легкого вынимания можно сделать стакан диаметром меньше примерно на 0,5-1 см. Высота основного стакана второго бура должна составлять 8 см. Аналогично первому случаю с одной стороны трубы снимают фаску, к другой приваривают дно с большим количеством просверленных отверстий. Такая конструкция дна предотвращает образование вакуума при подъеме бура с грунтом.

Умельцам полезно будет также почитать статью «Буронабивные сваи своими руками».

Самостоятельное изготовление бура ТИСЭ

В центре основного стакана следует приварить штангу из куска профильной трубы со стороной 2см и диной около 1 метра. Со стаканом труба соединяется через приваренный блок подшипников (два упорных и один радикальный). В процессе сборки необходимо проконтролировать, чтобы подшипники не выступали за верхний край основного стакана.

Затем берут уголок из прочной стали длиной около 25 см, к нему приваривают втулку, в которую в дальнейшем вставляют болт на 19 мм. Болт приваривают к штанге так, чтобы конструкция напоминала дверную петлю.

Далее на штангу надевают профильную трубу со стороной 25 мм, на которую также приварена втулка с болтом. К этой трубе приваривают уголок, располагая его в вертикальном положении рядом с ранее приваренным уголком. Затем в обоих уголках с помощью дрели или перфоратора делают отверстие диаметром не больше 8 мм и соединяют их. В результате должна получиться сплошная подвижная конструкция.

Теперь необходимо взять небольшой кусок совковой лопаты и подогнуть его край немного вниз. Полученное изделие должно напоминать плуг. Этот кусок металла приваривают к внутренней части второго уголка. С помощью такого приспособления будет осуществляться зачистка дна скважины. Для управления плугом необходимо закрепить прочный шнур или трос.
