Пошаговая инструкция фундамента ТИСЭ своими руками

Технология строительства фундамента

Для начала нужно обеспечить место строительства необходимыми материалами и инструментом. Для этого нужны:

  • бур ТИСЭ-Ф;
  • лопата;
  • цемент с песком для раствора;
  • металлическая арматура;
  • гидроуровень или лазер.

Констуктивная схема бура ТИСЭ Ф.

Проект строительства такого фундамента начинается с расчета и разметки мест для бурения скважин. При разметке площадки рекомендуется использовать гидроуровень или прозрачный шланг с водой. Уровень опалубки должен быть на высоте 35-45 см от кромки земли.

После выставления нулевого уровня создается площадка, ограниченная колышками и натянутой между ними веревками. Но для горизонтали лучше использовать толстую леску, она отличается большей эластичностью. Затем выставляются контуры внутренних несущих стен, ведь на них также ложится нагрузка от стен и перекрытий.

Для каркаса обноски можно использовать бревна, доски толщиной 5 см и садовый бур. Доски фиксируются колышками на нулевом уровне, формируется диагональ. В четко обозначенных местах делается небольшое углубление и можно начинать бурение.

Монтаж основания своими руками

После сбора данных по результатам гидрогеологический изысканий переходят к расчету фундамента, который позволит выбрать оптимальные параметры для конструктивных элементов. Имея на руках проект и чертежи можно приступать к строительным работам.

Расчет материала

Чтобы найти потребность в сваях, нужно знать общий вес дома и несущую способность одной опоры. Нагрузка от конструкции складывается из таких параметров:

  1. Веса стен, перегородок, перекрытий, кровли и пристроек.
  2. Полезной нагрузки, учитывающей массу людей, предметов интерьера и тяжелого оборудования (величина принимается равной 150–180 кг на м2 площади всех перекрытий).
  3. Массы снежного покрова (средняя величина по региону, равная 100–300 кг на м2 кровли).

Найденное значение умножается на коэффициент надежности (1,1–1,4) и делится на грузоподъемность одной сваи. Таким образом находят необходимое количество свай. Чтобы рассчитать шаг, периметр конструкции делят на количество опорных элементов. Шаг должен быть в пределах 1,5–2,5 м по СНиП. Точки размещения опор наносят на чертеж по контуру, начиная с углов.

Глубина закладывания фундамента должна быть на 20–30 см ниже уровня промерзания грунта (по результатам геологических исследований). Высота зазора между ростверком и уровнем земли, согласно технологии ТИСЭ, должна составлять 30–45 см (зависит от количества осадков и степени морозного пучения грунта). Высоту свай рассчитывают, исходя из этого зазора, добавляя к нему минимум 10 см – размер погружения опорного элемента в тело ростверка.

Ширину ростверка выбирают по толщине несущих стен, но не меньше диаметра свай, нависание над которыми допускается до 10 см. Высоту ростверка выбирают в пределах 30–60 см, учитывая климатические условия в регионе.

Чтобы найти потребность в бетоне, необходимо рассчитать общий объем фундамента. Для этого разбивают силовую конструкцию на простые фигуры. Объем одной опоры находят по формуле:

где  H и R – высота и радиус сваи соответственно, а 10% – запас на пяту.

Объем одной стороны ростверка находят путем перемножения высоты и опорной площади. Полученные значения суммируют и добавляют запасом 5-7%.

Сложности при бурении

Выработку скважин можно проводить с помощью ручного бура или специальной установки (аренда от 1500 руб./стуки). Если грунт плотный и сухой, то сначала делают неглубокие шурфы, заливают их водой и штыкуют металлическим прутом. Чтобы прикладывать меньше усилий в процессе бурения, можно увеличить плечо рукояти.

При работе с сухой почвой может возникнуть другая проблема – осыпание стенок. В этом случае в шурф увлажняют водой, благодаря чему грунт уплотняется и лучше держит форму.

Как формировать расширение?

Движения плугом осуществляют по часовой стрелке, не прикладывая вертикальных усилий, чтобы не допустить чрезмерное углубление шурфа.

Работая с высокоплотным грунтом не обойтись без дополнительного инвентаря – прута с загнутым концом для разрушения твердого пласта земли. С этой целью можно также использовать мотыгу или плоскорез.

В таких геологических условиях допускается уменьшение диаметра пяты, так как несущая способность и так будет достаточно высокой.

Армирование и заливка бетоном

Перед бетонированием в скважину обязательно помещают армокаркас для придания жесткости конструкции, а выступающие над поверхностью арматурные пруты на следующем этапе строительства будут использованы для жесткой связки опор с ростверком.

Для заливки используют бетон прочностью М250–300. Вначале заливают пяту, затем помещают в скважину опалубку из свернутого в трубу листового рубероида, который должен выступать над поверхностью на высоту, равную значению надземной части опорных элементов.

Окружность в верхней части трубы обвязывают проволокой и укрепляют конструкцию щебнем, чтобы его стенки не разошлись под давлением раствора.

Бетонирование ростверка

Не надо делать очень высокий ростверк. Это дополнительная нагрузка на сваи, лишний расход материала и общее удорожание строительства. Преимущества фундамента ТИСЭ в том и состоят, что он получается лёгким и дешевым. Ширина должна соответствовать расчётной для вашей зоны толщине стены. Если в дальнейшем будете облицовывать стены кирпичом, то с учётом этого ширину фундамента следует увеличить.

Между сваями, до их изголовья, делается песчаная подсыпка, по которой в дальнейшем будет устанавливаться опалубка и бетонироваться ростверк. Бетон используется не меньше, чем М 300, с мелкой фракцией щебня или гальки. Для непрерывного процесса бетонирования потребуется бетономешалка. Можно завести и со стороны весь объём сразу.

Перед установкой опалубки необходимо сделать обноску, то есть разметить все расстояния и оси, натянуть шнурки. Дело в том, что при бурении и заливке свай почти всегда не выдерживается точное, по осям, расположение головы сваи. Сам факт не страшен, но ростверк, а соответственно и стена будущего сооружения должны быть ровными. Это выравнивание нивелирует и скрывает видимость того, какие недостатки у фундамента ТИСЭ появились при бетонировании свай.

Ростверк должен быть монолитным, поэтому процесс заливки происходит непрерывно. Для уплотнения бетона обязательно применяйте вибраторы, но аккуратно, чтобы не сместить или выдавить опалубку. На время схватывания (около 7 суток) накройте бетон бумагой или опилками.

Если сваи располагаются через 1.5 м или меньше, каркасный монолит не требует расчёта и делается только с учётом необходимых размеров по ширине. Если вы прочитали статью до конца, то теперь сможете самостоятельно сделать хороший, практичный, бюджетный фундамент и даже научить этому своих знакомых. Удачи!

Строительство

Универсальное основание, возведенное по технологии ТИСЭ, востребовано, ведь оно обходится недорого, а его строительство не занимает много времени, к тому же все можно выполнить своими руками. Изначально тщательно подготовьте участок, а именно уберите верхний слой почвы и смонтируйте обноску.

Затем выполните разметку расположения свай и участка. Для этого применяется гидроуровень. Затем немного спилите колышки и разместите по наружным углам площади гвозди, зафиксировав на них веревку, можно применить и прочную леску. Когда это работа выполнена, установите колья для несущих стен.

Для монтажа каркаса обноски применяется кругляк из доски толщиной 50 мм. Рекомендуется применять садовый бур. Экономнее и удобнее делать полусплошную обноску, на которой обязательно надо определить нулевой уровень.

Затем выполняется монтаж гладких брусков, которые крепятся к доскам. Сверху должен быть нулевой уровень

Обратите внимание, что обноску устанавливают для контроля, потом ее демонтируют. По округе выкопайте яму и приступайте к бурению

Для начала рекомендуется выполнить приблизительно 5 скважин, после чего их надо расширить.

Если в почве небольшое количество песка, то сверление будет происходить с трудностями и на эту работу уйдет много времени. Чтобы облегчить процесс, в каждую скважину на ночь залейте 5 ведер воды, это размягчит почву и на следующий день увеличить скважину будет легче. Таким образом вы сможете справиться без специального оборудования.

Устанавливая основание ТИСЭ, не забывайте про армирование. Узнать длину прутка можно исходя из глубины опоры. Если арматура будет чуть заметна из-за столба, ее в дальнейшем можно эксплуатировать как виброуплотнитель для бетонирования, что позволит убрать остатки воздуха из бетона.

Следующей процедурой является гидроизоляция, для которой используется рубероид. Для монтажа материал надо разделить на куски и скрутить в цилиндр. Изделие помещается в скважину, но только когда будет выполнен монтаж арматуры. Видимый конец рубашки обсыпают грунтом. Установка фундамента ТИСЭ требует максимально быстрое бетонирование.

Когда вы зальете столбы и засыплете опоры, начинайте изготавливать ростверк. Для этого устанавливаются щиты, их накрывают прочным полиэтиленом. Опалубку фиксируют шпильки, а с двух сторон делаются отверстия в брусе. Один конец шпильки загибают за другой, на котором фиксируется шайба и гайка. На шпильки устанавливается арматура, ее фиксируют стяжками из пластика.

Неоспоримым преимуществом данного фундамента является отсутствие дренажа. Не надо выполнять утепление отмостки и забирки. А чтобы стоки не действовали разрушающе на участки, прилегающие к отмостке, снаружи устанавливаются желоба ливневки.

Сравнительные характеристики сметной стоимости технологии ТИСЭ с другими способами строительства фундамента

Данный способ успешно приживается на рынке строительных услуг. Многие компании предлагают выполнить работу по этой технологии. Средняя стоимость 1 погонного метра фундамента ТИСЭ составляет от 3 500 до 5 000 рублей с учетом стоимости материала. Сделав эту работу самостоятельно, расходы можно сократить примерно вдвое. Выгода очевидна. Еще большая разница обнаруживается, если делать сравнение с традиционными видами фундамента. Стоимость 1 погонного метра капитальной основы, выполненной по обычной технологии, может достигать 10 000 рублей и выше. В отдельных случаях затраты могут отличаться существенно, до 4-х раз. При ограниченном бюджете свайный фундамент ТИСЭ станет отличной альтернативой традиционным технологиям. Сэкономленные деньги можно пустить на более дорогие, качественные материалы отделки либо сократить общую сметную стоимость объекта

Чувствительное преимущество, не обратить на которое внимание нельзя

Как правильно рассчитать количество свай ТИСЭ под домом?

Несущая способность свайного фундамента ТИСЭ позволяет возводить на нем крепкие дома и другие строения, но их надежность напрямую зависит от того, насколько правильно были произведены расчеты.

Конечно, такую работу можно доверить специалистам, но вполне можно справиться с такой задачей и самостоятельно.

Общие правила и нормы:

  • сваи обязательно должны располагаться под внешними углами дома, а также под всеми пересечениями стен и перегородок в здании;
  • под стенами, длина которых превышает 3 м, обязательно должны быть смонтирована 1 свая – промежуточная;
  • обязательно надо учитывать, что расстояние между промежуточными сваями составляет от 1,5 до 3 м, при этом нужно учитывать вес здания, во многом определяемого видом строительного материала, используемого для его возведения.

Нужно принимать во внимание тот факт, что на фундамент будет оказывать нагрузку не только само строение, но также ветер, снег (в зимнее время), поэтому последние данные также нужно учитывать при расчетах. Кроме того, необходимо определить максимальную нагрузку для одной сваи – этот параметр во многом определяется геологическими особенностями участка, и для ее расчета лучше обратиться к специалистам или хотя бы к чиновникам из архитектурно-строительного отдела. Кроме того, необходимо определить максимальную нагрузку для одной сваи – этот параметр во многом определяется геологическими особенностями участка, и для ее расчета лучше обратиться к специалистам или хотя бы к чиновникам из архитектурно-строительного отдела

Кроме того, необходимо определить максимальную нагрузку для одной сваи – этот параметр во многом определяется геологическими особенностями участка, и для ее расчета лучше обратиться к специалистам или хотя бы к чиновникам из архитектурно-строительного отдела.

Далее, зная допустимую нагрузку на одну сваю и общий вес дома с дополнительными нагрузками, легко можно рассчитать оптимальное количество свай под домом.

Расчет контура фундамента

Перед началом устройства фундамента необходимо сделать разметку и расчет. Разметку производят при помощи; колышек, рейки, лески, рулетки и водного уровня.

Первым делом на месте будущей стены забиваются рейки, с запасом в 2 метра и к ним крепится леска.

Для определения первого угла отступается 1 м от рейки и забивается колышек, от него на длину стены забивается второй колышек. Рейки устанавливаются для нулевой точки опорной конструкции ТИСЭ для определения верхней точки ростверка применяется водный уровень.

Внутренний периметр ростверка определяется по рулетке, на ширину ростверка от внешнего края забивается внутренний периметр соединенный леской. Затем производится разметка под скважины. Можно определить середину между краями ростверка и натянуть леску, а по ней отмечать места для скважин.

Бурение скважин

Бур для скважин фундамента ТИСЭ.

В местах, где находятся отметки, копают на пол штыка ямки и бурят скважины. Бурение производят специальным инструментом фундаментный бур ТИСЭ. Этот инструмент ручной и состоит из рукоятки, штанги из двух секций, бура, накопителя грунта и откидной лопатки. Регулировка глубины производится штангой, грунт забирается и рыхлится грунтоприемником, а откидной лопаткой расширяется основание скважины.

Минус в бурении скважин заключается в том, что после бурения скважины нужно расширить ее основание, а для этого приходится перестраивать бур. Для оптимизации бурения, по советам специалистов, следует набурить несколько скважин, а затем расширить, это отнимет меньше времени, чем перестраивание бура.

Во время бурения бур со штангой вращаются, на штангу надевается откидная лопатка и прикрепляется шпилькой к грунтоприемнику. Подъем лопатки производится шнуром, а спуск под давлением своего веса. После расширения скважин производится армирование и заливка.

Бурение скважин.

Армирование свай

  • Сваи армируются для того чтобы повысить их прочность. После того как зальются бетоном арматурные пруты свая получается железобетонной.
  • Для армирования свай применяют арматуру диаметром 10-12 мм, для ростверка используется более тонкая арматура.
  • Армирование и заливка свай делается отдельно, так как с каркасом свай необходимо связать каркас ростверка.
  • Заливка свай производится частями, после каждой части бетона в скважину опускают вибратор и производят уплотнение.

Заливка ростверка

  • С помощью ростверка сваи соединяются. Таким образом нагрузка на сваи распределяется равномерно.
  • Опалубка монтируется по технологии ТИСЭ. Внутрь опалубки закрепляется гидроизоляция – это необходимо для удержания в растворе цементного молочка.
  • На дно опалубки насыпается песок и устанавливается каркас из арматуры, крепят с расстоянием до стенок 5-7 см. Заливка ростверка обязательно уплотняется виброплитой или глубинным вибратором.
  • Залитый фундамент остается затвердевать, после этого опалубка снимается и удаляется песок.

Особенности технологии

Аббревиатура ТИСЭ расшифровывается как «технология индивидуального строительства и экология». Данная строительная методика была разработана и запатентована инженером Р.Н. Яковлевым, который, кроме самой технологии, создал также и специальный рабочий инструментарий – ручной бур с ножом особой формы.

Сваи-столбы

Данная методика является по своей сути гибридной, вобравшей в себя плюсы столбчатых и свайных технологий. Чисто технически она относится к буронабивным, так как возведение фундамента ТИСЭ производится при помощи заливки бетона в заранее пробуренную скважину.

Отличительной особенностью сваи ТИСЭ является то, что она имеет своеобразную конструкцию с расширением в её нижней части. Подобного расширения не имеют другие сваи, предназначенные как для забивки, закрутки, так отливаемые по буронабивной методике. Данное расширение-подошва играет роль опорного основания и сближает сваю Яковлева с опорой столбчатого фундамента. Оно увеличивает площадь опоры каждого столба, уменьшая тем самым показатели удельного давления постройки на грунт.

Устройство фундамента ТИСЭ

Из-за того, что устройство опор производится исключительно с помощью мускульной силы человека, они обладают ограниченной несущей способностью. На нём не рекомендуется устанавливать чересчур массивные постройки – кирпичные дома или здания из монолитного железобетона.

Отлично подходит фундамент ТИСЭ для каркасного дома, также на нём можно установить гараж, баню или иное не слишком массивное строение. Помимо распределения давления веса здания на грунт, подошва сваи играет также роль своеобразного якоря.

Область применения

Строительство фундамента ТИСЭ

Данные преимущества свайного фундамента ТИСЭ и определяют область его использования. Это слабые болотистые почвы, а также глинистые, суглинистые и супесчаные грунты с высоким уровнем насыщения влагой. Именно такие почвы наиболее подвержены зимнему вспучиванию.

Обычно при строительстве домов на водонасыщенных грунтах для борьбы с эффектом вспучивания применяются различные дорогостоящие технологии.

  1. Устройство эффективной дренажной системы. Дренаж предназначается для отвода грунтовых вод от основания здания. Работы связаны с проведением обширных земельных работ, выемкой грунта, укладкой отводных труб, заполнением траншей крупнофракционным материалом и т.д. Минус устройства дренажа – большие затраты времени и сил, а также высокие финансовые расходы.
  2. Использование в качестве несущей опоры для дома монолитной плиты. Мелкозаглублённый фундамент-плита заливается поверх песчано-гравийной подушки, смягчающей давление мёрзлого грунта. Отсутствие жёсткой сцепки основания с почвой дают ему возможность «плавать» – подниматься и опускаться вместе с грунтом, избегая деформаций и разрушения. Недостатки фундамента-плиты: он предназначается для небольших строений с малой массой. Если же необходимо возведение габаритных построек, например, двухэтажного жилого дома, то расходы на заливку плиты основания возрастают в геометрической прогрессии.
  3. Применение свай в качестве несущих опор. В данном случае свайная технология является наиболее предпочтительной. Сваи заглубляются ниже уровня промерзания почвы, что уменьшает силы пучения, воздействующие на основание здания. Заглублённые сваи позволяют оптимизировать процесс строительства на сложных грунтах, ускоряя и удешевляя работу благодаря отсутствию дорогостоящих землеройных работ. Но данная технология также имеет свои недостатки: в отдельных случаях сваи могут выталкиваться промёрзшим грунтом. Происходит это от того, что, замерзая, расширившийся грунт схватывает верхнюю часть сваи и увлекает её за собой вверх.

Технология ТИСЭ позволяет избежать возможного выдавливания сваи. Расположенное внизу расширение упирается в лежащие выше слои почвы, и мёрзлый грунт, поднимаясь вверх, просто скользит по поверхности сваи. Основное условие: ТИСЭ фундамент должен быть заглублён ниже уровня промерзания почвы, иначе опора будет попросту выдавлена снизу.

Фундамент ТИСЭ под дом

Данный показатель может иметь разные значения для каждого региона. Узнать уровень промерзания для определённого города можно из сводных таблиц СНиП.

Пошаговое руководство

Поскольку технология, в первую очередь, предназначена для широкого круга застройщиков, желающих самостоятельно выполнить эту операцию, следуют обратить внимание на порядок осуществления работ и требования к каждому этап. Главное отличие от обычного способа монтажа фундамента — это конфигурация, которуя имеет свая ТИСЭ

Акцентируя внимание на методике получения нужной ее формы, не стоит забывать и об общестроительных требованиях. Порядок операций выглядит следующим образом:

  1. Анализ грунта.
  2. Разметка территории.
  3. Установка маяков по горизонтали над каждой точкой расположения сваи.
  4. Бурение скважины на нужную глубину.
  5. Расширение отверстия в основании.
  6. Удаление грунта и контроль выполненной операции.
  7. Установка арматуры.
  8. Заливка отверстия под сваю бетоном.
  9. Изготовление фундамента, ростверка.

Технология позволяет устанавливать сваи на любом ландшафте. Возведение обычного фундамента всегда связано с серьезными земляными работами. Выравнивание площадки, удаление растительности. Делать это при использовании технологии ТИСЭ не обязательно

При бурении важно соблюдать вертикальное направление. Для контроля положения можно использовать обычный отвес

Чем меньше будет отклонение, тем надежнее получится свая. В рабочее положение лопатка, которая осуществляет расширение, приводится с помощью шнура (троса). Шнековый механизм грунтоподъемника необходимо периодически очищать, поднимая устройство. Наполняется емкость быстро. Опытным путем рассчитывают время выгрузки породы. При заполненном подъемнике бур не работает. Работа будет выполняться вхолостую.

Работа с буромИсточник stroimmaster.ru

Особенности заливки скважин бетоном

Конструкции обязательно укрепляют. Арматуру готовят заранее. Длину рассчитывают таким образом, чтобы была возможность сделать качественную вязку с ростверком. В некоторых случаях разумно выпускать металлические стержни с запасом. Так легче будет делать отметки горизонтального уровня, после чего излишки срезаются болгаркой. Не рекомендуется использовать цемент марок ниже 400-й. Пропорции песка, щебня стандартные, используемые при замешивании раствора для силовых конструкций. 1 часть цемента на 3-4 части наполнения.

Изготовление фундамента

Далее приступают к формированию обвязки по периметру. Предлагается два варианта по принципу устройства.

  • Ленточный фундамент — из готовых плит, заливного бетона с опорой на грунт. Для этого выполняется по периметру траншея. Подготавливается подушка из щебня и песка. Затем устанавливается опалубка, в которую заливают бетонную смесь.
  • Второй вариант заключается в установке независимой несущей системы, устанавливаемой на сваях. Такая опорная конструкция называется ростверком. При правильном расчете и качественном исполнении нагрузка на сваи распределяется равномерно. Строение монтируется на обвязке по ростверку и имеет ограничения по массе. Отличный вариант для каркасных домов и строений из СИП панелей.

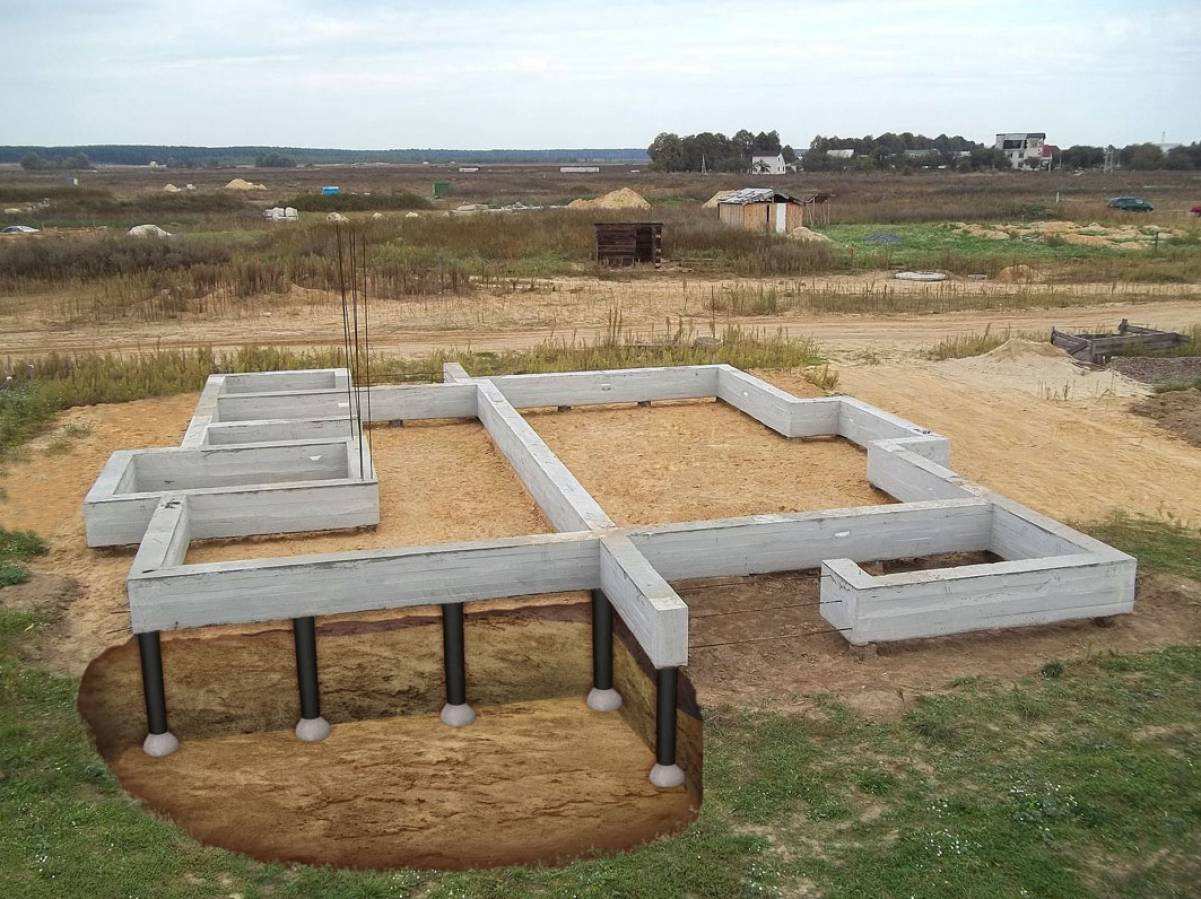

Свайно-ленточный фундамент ТИСЭИсточник stone-dream.ru

Где можно использовать

Ограничения по типам и материалам зданий нет: можно делать фундамент ТИСЭ под деревянные, каркасные, кирпичные и блочные здания. Этажность — до трех.

По грунтам ограничения такие же, как и при использовании свайных фундаментов: необходимо чтобы сваи передавали нагрузку на грунт с нормальной несущей способность. Чтобы решить, можно или нет использовать ТИСЭ, необходимо геологическое исследование участка в том месте, где планируется строительство.

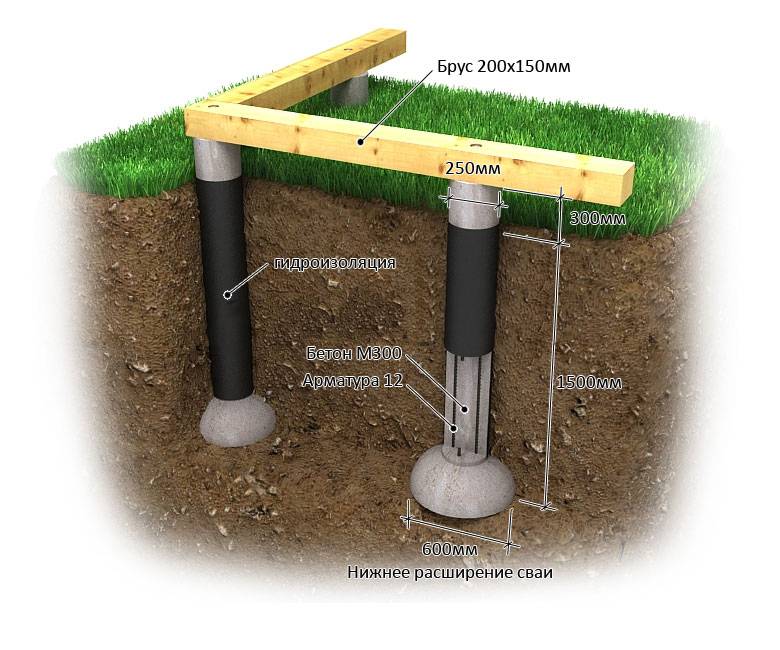

Из чего состоит свая ТИСЭ

Так как основание сваи расширено и сопротивление силам выталкивания больше, эту технологию можно использовать на пучнистых грунтах. Но при этом нужно считать: ближе, чем на 1,5 метра ставить сваи нет смысла. Если поставить ближе, одно расширение подошвы будет перекрывать другое. С другой стороны, диаметр сваи больше 30 см тоже не сделаешь — бура такого нет. Если несущей площади при таких параметрах не хватает,  использовать нужно другой тип фундамента.

Особенности фундамента ТИСЭ

В основе технологии лежит идея использования свайного способа возведения конструкции своими руками. Отличием от традиционной методики является то, что в строительстве используется специальный бур, который по достижении заданной глубины способен формировать расширяющийся контур на дне скважины. При последующей заливке бетоном там образуется своеобразная подушка, которая увеличивает площадь опоры. Ранее такая технология не использовалась. Расширять опорную площадь можно было только при помощи проведения полноценных земляных работ. Данный способ позволяет при бурении формировать нужную конфигурацию скважины, тем самым повышая устойчивость, прочность и надежность установленной в ней сваи

Как в любом деле, имеются свои плюсы и минусы, но фундамент ТИСЭ, технология его монтажа определенно заслуживают внимание

Применение бура ТИСЭИсточник kamtehnopark.ru

Преимущества

Несомненным достижением при разработке технологии стало то, что при небольших затратах на приобретение оборудования пользователь получает отличный инструмент по созданию своими руками качественного основания для дома, избегая значительных трат. Отпадает необходимость нести следующие расходы:

  1. Покупать лишний материал.
  2. Привлекать дорогостоящую спецтехнику для выполнения отдельных операций.
  3. Оплачивать труд специалистов по устройству фундамента.

Оборудование может быть поставлено в оптимальной комплектации, необходимой для конкретного случая. Все операции можно делать своими руками без специальных навыков строительных работ. Затраты на приобретение инструмента с лихвой окупаются. Отмечается и высокая скорость выполнения работ. Уникальная технология позволяет существенно экономить материал. Утолщается только опорное основание заливной сваи. Несущая же ее часть по основной длине проектируется согласно требованиям СНиПа. Соотношение затрат к результатам считается самым выгодным. Возведение фундамента по технологии ТИСЭ признано наиболее экономичным способом подготовить основание под строительство дома. Имеет фундамент ТИСЭ и недостатки. Однако преимущества метода не дают основание утверждать, что они критичны.

Бур ТИСЭИсточник sadovij-pomoshnik.ru

Недостатки

Перспективы технологии налицо. Достоинства перекрывают недостатки, но в ряде случаев возникают причины, по которым есть основания не применять в строительстве определенного дома фундамент ТИСЭ. Недостатки чаще всего отмечаются следующие:

  1. Невозможность применить технологию на участках с высоким уровнем грунтовых вод. Там, где почва илистая, слишком каменистая, с плотными скальными слоями.
  2. Трудоемкость. Простой, дешевый бур имеет механический привод. Необходимо проявить недюжинные физические способности, особенно при тяжелых грунтах на стадии раскрытия ножа для подрезки конусного основания. Производители сегодня предлагают оборудовать ручное устройство дополнительным приводом. Цена оборудования при этом повышается в несколько раз.
  3. Остановить застройщика может отсутствие возможности оборудовать полноценный подвал под домом. Его строительство может обойтись в данном случае даже дороже, чем при возведении дома по традиционным технологиям.
  4. Во избежание критического увлажнения опорной конструкции рекомендуется делать отмостку достаточной ширины для защиты фундамента.

Все ограничения, так или иначе, касаются качества грунта, но, имея такой участок, собственник наверняка потратит больше средств и при возведении фундамента обычным способом

Если же почва под строительство удовлетворительного качества, то имеет смысл обратить внимание на фундамент по технологии ТИСЭ. Преимущества явно перевешивают недостатки. Возведение фундамента по технологии ТИСЭИсточник house-help.info

Возведение фундамента по технологии ТИСЭИсточник house-help.info

Расчет фундамента ТИСЭ

Методика расчета ничем не отличается от расчета в общем случае. Рассчитывается нагрузка от дома, а затем сравнивается с общей несущей способностью планируемого количества и диаметра свай.

Сначала на плане дома расставляете сваи. Они обязательно должны быть в углах и в местах примыкания простенков. Если расстояние между сваями получается больше 3 метров, между ними ставят промежуточные. Так расставляете на плане все опоры, придерживаясь правила:

  • минимальное расстояние — 1,5 метра;
  • максимальное 3 м.

Затем рассчитываете нагрузку от дома. Для этого сначала необходимо посчитать вес дома (все стройматериалы + мебель, сантехника, тяжелая бытовая техника).

Усредненные нагрузки от разных типов узлов дома

Если говорить усреднено, то для зданий из кирпича или ракушняка на каждый квадрат площади можно брать 2400 кг,  из легких строительных блоков (пенобетон, газобетон и т.п.) — 2000 кг, из древесины  и каркасники — 1800 кг. По этим усредненным нормам можно предварительно ориентироваться. Если же вы решите все считать серьезно, нужно будет соблюдать всю методику: считать, материалы стен,  перекрытий, кровли, отделки и т.д. Так как технологии и материалы  могут использоваться разные, расхождения тоже могут быть значительными.

Полученное значение умножаем на поправочный коэффициент — 1,3 или 1,4. Это запас прочности. Полученная цифра — это нагрузка, которую нужно будет передать через сваи.

Теперь по таблице подбираете, какой диаметр должна иметь свая, чтобы она смогла передать необходимый вес.

Несущая способность свай разных диаметров в различных грунтах

Если планируемое количество колонн с расширением выбранного диаметра может передать требуемую нагрузку, вам переделывать ничего не нужно. Если передаваемая масса слишком мала, необходимо или увеличить количество свай или сделать «пятку» большего диаметра.
