Тонкости устройства вентиляции разных типов в домах, квартирах и помещениях

Возможные варианты обустройства вентиляции в многоэтажках

Современная вентиляция в панельном доме обустраивается с одинарными вытяжными трубами. Из сантехпомещений, с каждого этажа на крышу идет своя труба. В таком варианте отсутствует возможность проникновения посторонних запахов и вся система функционирует равномерно и надежно.

Еще один неплохой вариант, когда все вертикальные каналы приходят в общий горизонтальный сборный коллектор, который располагается на чердаке. Воздух из него выходит на улицу через одну общую трубу.

Самым нестабильным способом можно назвать вариант, когда маленький канал–спутник из каждой квартиры входит в общую вентшахту. Такая схема вентиляции в панельном доме существенно дешевле в обустройстве и увеличивает жилую площадь, но постоянно приносит кучу проблем жителям. Наиболее часто встречающаяся — это перетекание различных запахов из одной квартиры в другую.

Вент. шахта с каналом-спутником

Лучшим вариантом вентиляции являются электромеханические системы принудительной подачи и вытягивания воздуха. Они применяются в современных новостройках, кроме низкобюджетных. Приточная установка такой системы находится в подвальном помещении или сбоку основного здания. Она подает отфильтрованный и подогретый, либо охлажденный, воздух во все комнаты и помещения. На крыше, в свою очередь, установлен вытяжной электровентилятор точно такой же расчетной мощности, как и приточный. Он призван удалять загрязненную смесь из квартир через вытяжки.

Это одна из примитивных схем устройства. Более сложная, которой можно оборудовать современный высотный дом, обустраивается с применением новых энергосберегающих технологий. Например, рекуператоры — устройства, позволяющие отбирать тепло или холод от вытягиваемого воздуха и отдавать его приточному.

Как сделать?

Во многом решение этой задачи зависит от того, граничит ли эта комната с улицей, или нет. Если граничит, то обустроить вентсистему будет намного проще, и для этого не потребуется монтажа воздуховодов. Если не граничит, то задача усложняется, и будет зависеть от того, как далеко комната находится от улицы.

Еще одно главное правило: в «грязных» помещениях всегда делается вытяжка, а в «чистых» ставится приток. К «грязным» относят кухню, санузлы, а также помещения, в которых в воздух выделяются вредные вещества.

Ниже рассмотрим несколько самых простых ситуаций и методы их решения.

Если это кухня

Обязательным условием для организации вентсистемы является наличие в ней вентиляционной шахты. Она будет выполнять роль вытяжной системы и через нее будет удаляться застоявшийся воздух. Второй вариант – выведение воздуха через кухонную вытяжку (которая выводится либо в вентшахту, либо сразу на улицу, через стену или через воздуховод).

Приток воздуха будет осуществляться из других комнат: либо через щели под дверями, либо через переточные решетки (если щелей нет).

В этом случае необходимо обязательно проверить тягу вентиляционной шахты. Для этого необходимо взять полоску тонкой бумажки, и поднести ее к вентиляционной решетке.

Если бумажка притягивается – вентиляционная шахта работает нормально. Если же нет, либо притягивается очень слабо – вентиляционная шахта либо не работает вовсе, либо работает плохо (возможно из-за того, что забилась, и нуждается в чистке). Если по каким-то причинам чистка сейчас невозможна, имеет смысл поставить принудительный вытяжной вентилятор в стену, с выводом сразу на улицу.

Мощность вентилятора должна полностью обеспечивать удаление воздуха в объеме, равном количеству проживающих человек, умноженном на 30. К примеру, если в квартире живет 3 человека, то вентилятор должен удалять как минимум 90 кубов воздуха в час.

Если это помещение, которое граничит с улицей хотя бы через 1 стену

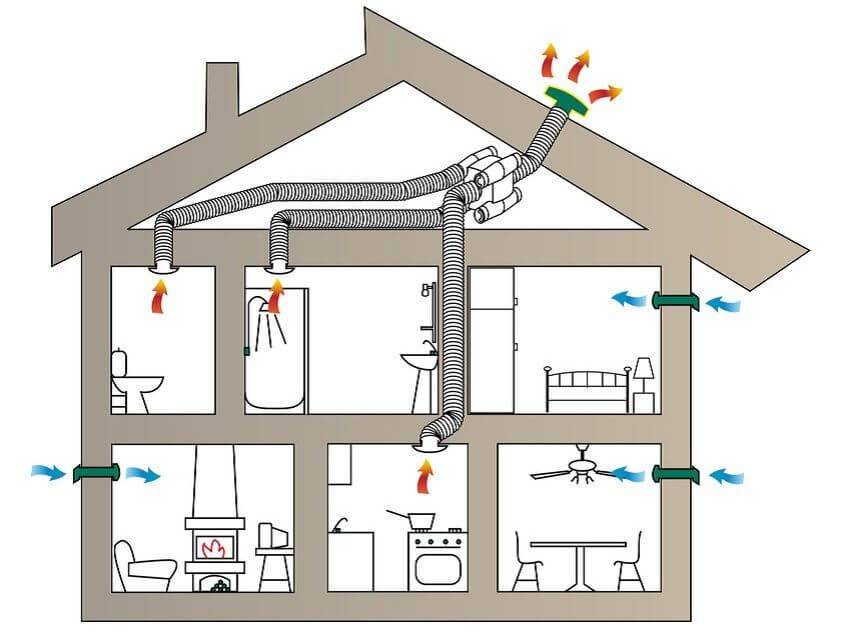

Если это «грязное» помещение, то в уличной стене делается отверстие, и в него вставляется вентилятор. Он будет вытягивать воздух наружу, а приток будет осуществляться из других комнат (через переточные решетки или через щели под дверьми).

Обустройство приточной вентиляции в квартире

Если это «чистое» помещение, то через уличную стену делается приток, любым из способов ниже:

• через приточный стеновой клапан;
• через приточную установку;
• через отверстие с установленным вентилятором.

Удаление воздуха будет осуществляться через другое помещение, из которого делается вытяжка.

Если это помещение, которое не граничит с улицей

Часто в таких случаях речь идет о кладовке (если это квартира или дом), которая нередко располагается в «глубине» жилища.

Обустроить вентсистему в таком случае можно одним из следующих способов:

1. Если помещение без окон стоит между другой комнатой, где есть приток, и еще одной комнатой, в которой есть вытяжка. В стенах между ними можно сделать отверстия, прикрыв их решетками (или установив вентилятор в одно или в оба отверстия). Такой вариант подойдет, если воздуха нужно немного (если помещение небольшого размера), и если из комнаты, откуда будет приток, будет поступать чистый воздух.
2. Если в здании (квартире, доме) есть система воздуховодов (либо и приточная, и вытяжная, или какая-то одна). В этом случае до помещения без окон прокладывается отдельная линия воздуховодов. Если вентиляционный канал выполняет только одну цель (к примеру, только удаляет воздух), то отдельно нужно обустроить еще и приток. Сделать это можно, к примеру, из соседней комнаты, через отверстие.
3. Если помещение слишком большое, либо вытяжка/отверстие вентиляционной шахты находится далеко – лучше будет проложить воздуховод и для притока, и для вытяжки. Причем в этом случае необходимо ставить вентилятор на обе системы.

Если помещение располагается ниже уровня земли

Речь идет о подвальном помещении. Если хотя бы небольшая часть помещения находится выше уровня земли – через стену в этом месте можно будет сделать приток. Вытяжку делают через вытяжную систему здания (вентиляционную шахту или просто вытяжку). Если вентиляционной шахты нет, то удаление воздуха организуют через отверстие (с вентилятором или без него) в стене, которая стоит напротив точки притока.

Если помещение расположено полностью ниже уровня земли – в этом случае и приток, и вытяжка организуются через воздуховоды с вентиляторами. Трубы прокладываются с поверхности, через стены, друг напротив друга (приток на одной стене, вытяжка на другой). В трубы вставляются вентиляторы: один подает воздух внутрь, второй выдувает на улицу.

Влияние вентиляции помещений на человека

С позиций энергосбережения современными исследованиями доказано, что за счет вентиляционных систем в доме или же квартире – происходит до 30 процентов всех возможных здесь тепловых потерь.

Установив в помещениях дома современные пластиковые окна, мы само собой существенно экономим здесь тепло, но тем же самым – мы также снижаем достаточно сильно и вентиляцию, то есть воздухообмен здесь. На человека такое усовершенствование наших жилищ, как правило, не ведет к улучшению условий его труда и отдыха, а скорее наоборот.

Как показали современные специальные исследования, пониженный уровень вентилируемости в помещениях ведет к существенной нехватке здесь кислорода, а соответственно к быстрой нашей утомляемости при выполнении любой работы, нашим головным болям, а также плохому и не комфортному нашему отдыху и сну здесь.

Также полностью доказано, что недостаточная вентиляция в помещении – всегда приводит к повышенной влажности в доме. В таком невентилируемом доме, как правило, окна и стены всегда «плачут», а особенно с наступлением холодов. На потолке и стенах комнат часто появляется плесень и грибок, их внешний вид явно портится и не приносит нам никакого удовлетворения.

Кроме того, споры грибка со стен, распространяясь в воздухе дома – способны вызывать у человека различные, притом достаточно серьезные заболевания его органов дыхания. Мы сейчас превратили свои жилища в термос, где нам тепло, но совсем не комфортно находиться, да еще иногда и опасно для здоровья. Поэтому «правильная» вентиляция в доме – существенно повышает комфортность работы и проживания в нем.

Установка вытяжного вентилятора

Монтаж вентиляции в квартире показан в первую очередь для жилья с пластиковыми окнами, где сохраняется высокая герметичность пространства. Не всегда возможно скорректировать имеющиеся каналы, посредством их дооборудования. В таких случаях единственно верное решение – ремонт вентиляции в квартире. Зачастую достаточно установить несколько вытяжных вентиляторов у санузла и на кухне.

Установка вытяжного вентилятора — простая задача, решаемая за пару шагов

Многие производители выпускают решения с интегрированными гигрометрами – это лучшие решения для ванных комнат, где наблюдаются частые перепады по уровню влажности. Они включаются при достижении определенного уровня влажности. Для размещения в квартире своими руками, это наиболее предпочтительный и экономный вариант – хозяевам не придется постоянно включать и отключать приспособление, вмешиваться в его работу.

Пошаговая инструкция по монтажу вентилятора:

Перед установкой вентилятора не лишним будет проверить его работоспособность, мощность

1. Осмотрите приобретенный вентилятор. Определите ту часть, которую необходимо установить в вентиляционное отверстие. Прочтите инструкцию, чтобы узнать, как правильно функционирует изделие, что для этого необходимо.

2. Подключите к соответствующим выводам устройства электрические провода, а затем разместите прибор в соответствующем отверстии.

3. Зафиксируйте корпус вентилятора при помощи «супер» клея или саморезов.

4. Закрепите декоративный кожу на корпусе. Вентилятор готов к эксплуатации!

Не стоит отчаиваться, если не работает вентиляция в квартире, ведь этот недостаток легко устраняется с небольшими финансовыми инвестициями. Для эффективного воздухообмена достаточно установить (заменить) приточно-отводные вентиляторы.

Кондиционер же станет прекрасным дополнением к уже работающей системе. Поверьте, качество жизни в жилом пространстве улучшиться!

Паспорт системы вентиляции в доме

По результатам выполненных наладочных работ составляют паспорт системы вентиляции (не менее двух экземпляров).

Образец Паспорта вентиляционной системы многоквартирного дома (МКД)

Современный многоквартирный дом часто состоит из нескольких секций (подъездов), которые могут иметь разную этажность, состав и площадь квартир и нежилых помещений, схему вентиляции. Один паспорт оформляется на несколько однотипных секций (подъездов) дома. Номера подъездов и квартир в них указываются в заголовке паспорта.

Для нежилых помещений в доме (офисы, магазины и др.) оформляется свой отдельный паспорт вентиляционной системы.

Разделы паспорта «А. Общие сведения» и «Б. Основные технические характеристики» заполняются на основании сведений из проекта и исполнительной рабочей документации.

В таблице Б.2.1 данные по однотипным по площади квартирам записывают в одну строку. Минимально необходимые величины расхода воздуха в столбцах «Движение воздуха» берут из проекта. Или определяют самостоятельно.

При самостоятельном определении минимально необходимого расхода воздуха необходимо обеспечить выполнение двух условий:

1. 1. Общий расход воздуха по всем каналам вентиляции из помещений квартиры должен быть  не меньше, чем объем воздуха в квартире (указан в столбце таблицы). Это обеспечит кратность воздухообмена во всех комнатах не менее 1 объема квартиры в час.
   2. В то же время, должен обеспечиваться расход, указанный в нормах для отдельных помещений с вентканалами — кухни, санузла и др. (см. таблицу в начале статьи).

Предложенный выше, упрощенный метод определения минимально необходимых величин расхода воздуха в каналах вентиляции, вполне допустим. Так как, нормируются только минимальные величины этих показателей. А сами величины в эксплуатации очень сильно меняются при изменении погодных условий. Определять минимально допустимый расход воздуха в канале с высокой точностью не имеет смысла.

Приложениями к паспорту являются:

• • Протоколы измерения расхода воздуха в каналах вентиляции.
  • Схемы или ксерокопии рабочих чертежей планов (включая план кровли), разрезов, фасадов здания с трассировкой и расположением элементов, агрегатов, вентиляционных камер и отступлениями от проекта, если таковые имели место в процессе строительства, реконструкции или расширения;
  • Перечень предусмотренных проектом требований по обеспечению нормальной эксплуатации системы вентиляции.

После приемки в эксплуатацию или проведения капитального ремонта системы вентиляции в целом или отдельных частей, сотрудник службы эксплуатации должен внести изменения в экземпляры паспорта. При этом в паспорт должны быть внесены данные, с учетом изменений проектных решений в ходе капитального ремонта или реконструкции.

№7. Приточно-вытяжная вентиляция в квартире

Приточно-вытяжная вентиляция – это способ взять все движения воздуха в квартире под контроль. Такая система незаменима для квартир и домов, где естественная вытяжка не справляется со своими задачами, а вентилятор не сильно эффективен.

Приточно-вытяжная система вентиляции – это сложная система, состоящая из блока и вохдуховодов. В блоке расположены вентиляторы, фильтры, приточные и втяжные каналы с системой рекуперации. Так как последние располагаются рядом, появляется возможность отнимать тепло от выходящего воздуха и с его помощью нагревать воздух, поступающий внутрь квартиры. Экономия на подогрев воздуха при этом значительная. Есть возможность дополнительного нагрева или охлаждения воздуха. Воздуховоды прокладываются за подвесными потолками. Подобные системы могут тонко настраиваться, и с их помощью можно точно регулировать все параметры воздуха в помещении. Подобную систему можно дополнить датчиками по квартире, таймерами и прочими элементами для максимально экономной эксплуатации. Минус системы – стоимость и необходимость прокладки воздуховодов.

Чтобы воздух лучше циркулировал по квартире, рекомендуют оставлять небольшой зазор между полом и межкомнатными дверьми. Кроме того, сплит-системы с подачей свежего воздуха и обычное проветривание также вносят свой вклад в поддержание оптимального микроклимата в помещении.

Статья написана для сайта remstroiblog.ru.

Системы принудительного типа

В современном домостроении для герметизации оконных и балконных проемов применяют пластиковые и металлопластиковые конструкции. Стеклопакеты из полимеров и алюминия прочнее, чем древесина, однако зачастую полностью перекрывают естественные каналы поступления свежего воздуха.

Двери также плотно примыкают к полу, делая помещения абсолютно герметичными. Поступления воздуха не происходит, а при отсутствии эффективной приточной системы и вытяжная становится бесполезной.

Чтобы решить проблему доступа свежего воздуха во все квартиры, в элитных жилых домах устанавливают специальное оборудование – приточно-вытяжные установки.

Пример монтажа приточно-вытяжной системы в многоквартирном здании. Внизу, в подвале или цоколе, устанавливают приточное оборудование с фильтрацией и подогревом воздуха, на крыше – чиллер и вентилятор

Система приточно-вытяжной вентиляции довольно сложная, а для монтажа ее отдельных элементов потребуется выделить место в подвале (подогрев приточного воздуха) и на крыше (вентилятор и чиллер).

В отличие от естественной вентиляции, побудительная является энергозависимой. Кроме того, она состоит из комплекта сложных устройств, управление которыми производится с одного пульта.

ШУВ устанавливают рядом с приточным оборудованием, в подвале, а доступ к нему имеет только квалифицированный обслуживающий персонал.

Можно сказать, что в жилых многоэтажках присутствуют все три типа вентиляции, причем естественная является наиболее распространенной, а установка принудительной или комбинированной системы пока ограничена.

Подготовка к монтажу вентиляции частного дома

Правильная вентиляция – это та, что в самом начале грамотно запроектирована. Допущенные в расчетах ошибки потом исправить будет практически невозможно либо слишком дорого. Лучше все изначально сделать по всем правилам.

Это для облицовки цоколя можно взять самые разные материалы. Особых строительных норм здесь нет. А вот проект для системы вентиляции или свайного фундамента должен рассчитываться с соблюдением массы СНиПов и ГОСТов. Иначе долго коттедж не простоит либо жить в нем будет просто некомфортно.

При проектировании домашней вентиляции следует учесть:

1. Наличие в помещении плиты или камина.
2. Кубатуру каждой комнаты и коттеджа в целом.
3. Количество проживающих.
4. Необходимость встраивания в систему воздушных фильтров и их тип.
5. Индивидуальные архитектурные особенности здания и многое другое.

По нормам в жилых помещениях коттеджа весь объем воздух должен за час меняться минимум один раз (кратность воздухообмена равна «1»). Для подсобок, подвалов и коридоров этот коэффициент уменьшается до «0,2».

В кухне воздух должен меняться со скоростью 60–100 м3/час в зависимости от типа плиты. Причем если последняя газовая, то замена должна производиться с кратностью не ниже трех раз за час по объему кухонного помещения. В санузлах и туалетах воздухообмен должен равняться 25–50 м3/час.

Принудительно-вытяжная вентиляция в кухне

Для внутридомовой канализации вентиляция обустраивается отдельно посредством вывода вентиляционной трубы с общего стояка. Также отдельно рекомендуется обустраивать вентканал для вытяжки над кухонной плитой. Причем сводить воздуховод от нее и из санузла в одной шахте нельзя. Это может привести к выходу канализационных “амбре” в кухню.

При подготовке проекта также надо учесть размеры вентиляционных каналов и их пропускную способность, мощность системы отопления и габариты вентиляторов. Параметров рассчитать придется немало. И все они должны быть точными и безошибочными, иначе эффективность вентиляции получится не такой, как хотелось бы.

Однако проект вентиляции для большого дома лучше заказать у специалистов в этой области с соответствующими инженерными познаниями. Здесь цена ошибки может выйти слишком высокой.

Достоинства приточной вентиляции

Итак, мы подошли к описанию последнего вида систем вентиляции, которые подходят для городских квартир, это приточная вентиляция воздуха. Ее несомненными достоинствами являются:

1. Полностью механизированный процесс вентилирования воздуха в помещении. И приток свежего воздуха, и удаление загрязненного, происходят в принудительном порядке.
2. При помощи данных систем воздух в квартире можно не только очистить, но и нагреть.
3. Есть возможность использовать оборудование с рекуперацией тепла. Эти устройства способны сэкономить на отоплении, сокращая теплопотери на 70-80%.
4. Оборудование легко замаскировать, встроив его в подвесной потолок, либо в подсобное помещение.
5. Данные устройства полностью исключают такой неприятный эффект, как обратная тяга, которая возможна при естественном типе вентиляции.

Напоследок, хочется напомнить, что ни одно устройство или оборудование не будет работать как надо, если его периодически не чистить. Поэтому регулярная чистка вентиляции в квартире должна проводиться наряду с генеральной уборкой.

Вентиляция в квартире. Варианты решений

Естественная вентиляция: вариант, внедряемый для большинства существующих и вновь построенных домов. Приток свежего воздуха осуществляется через микрощели и неплотности огораживающих конструкций (окон, дверей, стен, пола и потолков), удаление отработанных загрязненных воздушных масс — через вертикальные вытяжные каналы, оборудованные в ванных комнатах, санузлах, на кухнях. Чем выше вытяжной канал, тем больше перепад давлений воздуха снаружи здания и внутри квартиры, тем лучше работает вытяжка. Но вытяжка часто работает недостаточно, при жаре перепад давлений минимальный, каналы могут засоряться или при перепланировках здания вообще не работать.


Принудительная или механическая вентиляция квартиры: единственный выход, когда нужен нормативный воздухообмен и здоровый микроклимат, независимо от внешних обстоятельств.
Какие варианты принудительной вентиляции предлагают эксперты компании ВЕНТБАЗАР? На основании предварительных расчетов и опыта многочисленных реализованных проектов для конкретных квартир может быть предложено несколько решений  с применением различных типов вентиляционного оборудования.

Вентиляция в квартире, виды:

1. Приточные установки и устройства;
2. Вытяжные установки;
3. Приточно-вытяжные установки с рекуперацией тепла.


Разберемся подробнее с особенностями этих устройств. Разные проекты приточной вентиляции могут быть реализованы с применением следующих типов установок.


• Центральная приточная установка (ПУ), устанавливаемая на всю квартиру — монтируется скрыто и компактно под потолком, на стену, в вентиляционном канале-коробе, на лоджии, в кладовой, в прихожей или коридоре. Доставляет свежий воздух во все жилые комнаты. Вытяжка — через каналы естественной вентиляции или вытяжными вентиляторами.
  Примеры:  ПУ ВЕНТС МПА 800 Е1, ВЕНТС МПА 800 Е1 или SALDA VEGA 700 E.

• Компактная или индивидуальная приточная вентиляция: реализованная на бризерах или проветривателях.

1. Приточные устройства – бризеры, для конкретных комнат монтируются через каналы в наружной стене здания. Они подают необходимое по числу жильцов дома количество свежего воздуха. Удаление загрязненного воздуха — вытяжными вентиляторами, а также через каналы природной вентиляции.
2. Проветриватели или стеновые клапаны устанавливаются в каждой комнате, где нужен приток свежего воздуха. По расходу воздуха, необходимого для комнат, могут устанавливаться по одному или парами. Для вытяжки  устанавливают вытяжные вентиляторы в ванной и на кухне.


Примеры: бризер TION 3S SPECIAL, TION O2 MAC, MAICO ALD 125  или AERECO EAR 206.

Выводы и полезное видео по теме

Для улучшения вентиляции собственными силами необходимо посоветоваться с профессионалами и выбрать наиболее экономичный и действенный способ.

Экспертные мнения специалистов:

О равномерной работе двух и более вентиляционных каналов:

Для чего нужны турбодефлекторы:

Как установить приточный клапан:

Естественный режим вентиляции, характерный для многоквартирных домов, не всегда оправдывает себя в полной мере. Если в здании не предусмотрена принудительная централизованная сеть, то организовать приток/отток воздуха можно самостоятельно, с помощью бытовых устройств.
