Асбестоцементные трубы для изготовления фундамента

Советы строителей

Есть случаи, когда свайный фундамент вообще не устраивают. Это подвижные грунты — они плохо держат сваи и склонны к их «опрокидыванию». Также плохо «держат» сваи торфяники, насыщенные водой грунты. В этих случаях применяют плавающий тип фундаменты — плиту.

Асбестоцементные трубы предварительно можно обмазать битумной мастикой. Это не только улучшит гидроизоляцию опоры, но и уменьшит влияние касательных сил по «выталкиванию» сваи из пучнистых грунтов.

Есть целый ряд способов улучшения условий эксплуатации фундамента и снижения выталкивающих сил:

  • обратная засыпка фундамента песком;
  • обустройство организованного водостока и дренажа;
  • для отапливаемых домов круглогодичного проживания — утепление отмостки и забирки;
  • обработка труб, предварительно покрытых грунтовкой, незамерзающими смазками типа технического солидола.

По отзывам строителей асбестовые трубы на этапе подготовки надо нарезать чуть большей длины. Во время установки свайного поля, при выравнивании опор по уровню ростверка, избыточную длину после фиксации трубы проще обрезать болгаркой.

На непучнистых грунтах допускается установка «коротких» труб. В этих случаях повысить несущие свойства можно по аналогии фундамента ТИСЭ — за счет уширения большего диаметра, чем того требует стандартная технология. Для этого:

  • бурят скважину с размером сечения равным расчетной площади пятки опоры;
  • подготавливают к заливке бетоном дно ямы;
  • заливают раствор в яму на высоту уширения сваи;
  • вставляют трубу, на 30-40% заливают ее бетоном;
  • закладывают арматуру на всю длину трубы;
  • заливают бетоном трубу до верхнего края.

Обустройство свайного фундамента, монтаж ростверка, строительство сооружения «под крышу» надо закончить за один сезон.

В заключение традиционный совет. Расчет и возведение фундамента — это наиболее ответственный этап строительства. Ошибки проектирования и несоблюдение технологии в дальнейшем исправить крайне сложно.

Источник

Делаем уширения внизу скважин

Для чего это нужно.  По уширению в скважине будет сформирована пятка столба, которая будет выполнять 2 задачи: увеличение несущей способности столба и препятствие выдергиванию сваи касательными силами во время промерзания пучинистых грунтов.

План работ. Для данной задачи можно использовать бур ТИСЭ специально предназначенной для этой цели. Он позволит сделать уширение диаметром 40-60 см. Но стоит заметить, что в плотном грунте данным приспособлением очень сложно работать. Поэтому желательно все проверить при пробном бурении во время проектирования столбчатого фундамента.

Есть альтернативный и бюджетный способ сделать уширение с помощью модернизированной штыковой лопаты. Для этого необходимо обрезать края полотна лопаты, чтобы рабочая область была в пределах 10см. Ну и удлинить ручку лопаты, если это нужно. Для того чтобы поднять грунт от такого уширения можно воспользоваться каким-нибудь приспособлением, либо просто пробуриться глубже и весь грунт от нашего уширения сгрести в это углубление. Главное не забудьте потом утрамбовать наше «захоронение».

Свойства асбестовых труб

Данная разновидность трубных штучных изделий выпускается согласно требованиям СНиП. В качестве материала используется смесь гидросиликата магния и цемента.

Асбестовые трубы обладают необычными свойствами:

  • малым весом;
  • повышенной прочностью;
  • небольшим коэффициентом теплового расширения;
  • стойкостью к электрохимической коррозии, которую вызывают блуждающие токи;
  • доступной стоимостью.

Если подробнее, то асбестоцементные трубы свободно выдерживают давление на сжатие до 265 тысяч килопаскалей. Их можно подвергать мехобработке, а обязательная гидроизоляция для них не требуется. Трубные изделия обладают отменной устойчивостью к пониженным температурам, агрессивному влиянию окружающей атмосферы, повышенной влажности и вредительству животных/насекомых.

Как создать подобный фундамент?

Вопрос: как сделать фундамент из асбестовых труб, имеет элементарный ответ. Надо просто соблюдать технологию, и тогда получится создать прекрасную крепкую конструкцию своими руками. Притом процесс не займёт много времени и обойдётся довольно дёшево.

Для начала необходимо уравнять грунт. Снимается дёрн и верхний слой грунта. Если есть крупные растения – они уничтожаются, а их корень выкорчёвывается, насколько это возможно.

Затем бурится скважина под каждую сваю. Она по диаметру должна быть чуть-чуть больше, чем сваи из асбестовых труб. Глубину её надо рассчитывать, выяснив глубину слоя промерзания +15-20 сантиметров под этот слой. Будущая свая же должна быть примерно на 30 сантиметров длиннее глубины скважины. Сверлить можно либо ручным буром, либо грейфером.

Затем внизу скважины выкапывается уширение. Его можно сделать с помощью обрезанной штыковой лопаты, лезвие которой не должно превышать 10 сантиметров рабочей области. Ею выкапывается расширение примерно 60 сантиметров в диаметре. Чтобы убрать грунт изнутри скважины, можно просверлить её несколько глубже, чем требуется. А затем просто плотно затрамбовать землю в получившееся отверстие.

Установка основания из труб

Дно скважины засыпается щебнем или гравием на высоту около 15 сантиметров. Затем устанавливаются столбы. Если грунт сухой – можно вкапывать их прямо так, без гидроизоляции. Если же нет, то желательно обшить фундамент из асбестовых труб, а конкретно каждый столбик, рубероидом и прикрутить скотчем к нижнему концу мусорный пакет. Пакет нужно расположить так, чтобы он при заливке не образовал крупных складок – это негативно повлияет на прочность конструкции. В него и будет заливаться цемент для уширения, он будет предохранять массу от лишней влаги и грунтовых вод.

После установки необходимо выровнять фундамент из асбестовых труб по вертикали. Сделать это можно с помощью уровня. Применяется либо лазерный, либо самый обычный, пузырьковый. А для измерения вертикального отклонения можно использовать ещё и отвес. Асбестовые трубы для фундамента не должны стоять криво, но должны находиться строго на одном уровне. После выравнивания будущие сваи обсыпаются гравием, щебнем или песком, который затем плотно утрамбовывается. То, что осталось вокруг незасыпанным, засыпается землей и также плотно утрамбовывается.

После установки столбов приготовляется цементная или бетонная смесь. Желательно использовать для неё цемент марки 400. Внутрь до трети длины заливается бетон – и затем труба поднимается на 10-15 сантиметров. Весь бетон стёчет вниз и займёт расширение, создавая плотную подушку от выталкивания грунтом. Её нужно закрепить в таком состоянии до тех пор, пока бетон не застынет.

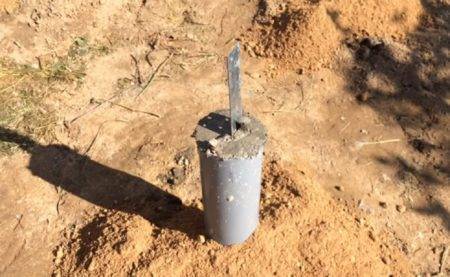

Пока раствор сохнет, нужно сделать анкер-шпильки, при помощи которых сваи из асбестоцементных труб будут скрепляться с обвязкой из бруса. Она изготовляется так: на длинную шпильку с резьбой накручивается гайка, затем надевается широкая шайба и закрепляется ещё одной гайкой. С другой стороны также накручивается гайка. Та часть, которая будет выступать над бетоном, заматывается малярным скотчем или изолентой, во избежание порчи резьбы бетонной массой.

Затем, если это необходимо, внутрь столба устанавливается арматурная конструкция. Она должна находиться слегка ниже края. Перед заливкой ещё раз проверяется, все ли столбы под фундамент из асбестовых труб находятся на одном уровне. Если нет – лишнее отрезается болгаркой. После этого раствором заливается вся полость до самого верха. Во время заливки необходимо протыкать бетон длинным прутом, чтобы внутри не осталось ни одной воздушной полости, которая может сделать конструкцию ненадёжной.

Пока бетон не схватился, анкер-шпилька погружается в него шайбой вниз и фиксируется. Она должна находиться ровно посередине столба и торчать из него вертикально. Затем сверху на сваю надевается квадрат с отверстием в центре для шпильки, представляющий собой отрезок рубероида. Это – своеобразная гидроизоляция, которая призвана защитить брус от соприкосновения с бетоном, который может впитывать влагу и передавать её на обвязку.

Технология, которая описывает, как сделать столбчатый фундамент из асбестовых труб, не настолько сложна, чтобы бояться приступить к работе. Достаточно строго следовать ей – и всё получится. Строительство на созданной конструкции можно продолжать спустя примерно 28 дней, которые необходимы для полного застывания бетона. Хотя некоторые опытные строители рекомендуют делать её осенью. За остаток осени и зиму конструкция успеет отстояться, и по весне на ней точно можно начинать строить.

Установка асбестовых столбов

После подготовки отверстий для свай, выполняется установка основных элементов. Для этого необходимо совершить такие действия:

  1. Насыпать подушку из песка и гравия на дно каждой скважины.
  2. Выложить слой изоляционного материала. По желанию можно использовать рубероид или строительный целлофан.
  3. Поместить трубу в подготовленное отверстие.
  4. Залить асбестовую сваю бетонным раствором одновременно внутри и снаружи. Контролировать весь процесс уровнем, чтобы не было избыточного наклона или деформации конструкции.

Столбчатый фундамент

Асбестовые трубы необходимо укрепить арматурой.
Перед использованием арматуру следует обработать специальным составом для предотвращения износа металла.
Выступающие края арматуры далее используются для основания ростверки.
Для застывания готовую конструкцию необходимо оставить приблизительно на неделю. Однако нужно быть внимательными, ведь длительность застывания бетона напрямую зависит от погодных условий. В теплую солнечную погоду фундамент сохнет очень быстро, а при повышенной влажности срок может составить вплоть до месяца.
Затем можно приступать к монтажу деревянного настила для небольших построек, или возведению металлического каркаса для капитальных зданий.

Выводы: Фундамент из труб можно легко установить своими руками. Так же он является экономичным и эффективным способом монтажа основания для небольших построек. Возведение выполняется достаточно быстро и не требует физических усилий. Это оптимальный вариант фундамента на грунте, что подвержен деформации, движениям или прочим изменениям.

Процесс укладки и соединения

В отношении процесса укладки и соединения асбоцементных труб, то стоит заявить, что проводить работы оптимальнее поэтапно.

Подготовка

Для обеспечения успешного результата работ стоит обратить внимание на уровень качества подготовительных работ. Тут речь заходит о том, что траншея должна иметь равномерный уклон, а дно должно быть максимально ровным

Принципиально важно знать, что яркую транспортировку и укладку необходимо делать сходу перед работами

Всё это обусловлено свойствами материала

Принципиально важно знать, что яркую транспортировку и укладку необходимо делать сходу перед работами. Всё это обусловлено свойствами материала

Укладка и соединение

По окончании подготовки возможно приступать к работам по укладке и соединению труб

Тут принципиально важно понимать, что выполнить все работы конкретно самому удастся вряд ли, а потому необходимо озаботиться о привлечении нескольких ассистентов

Помимо этого, в случае если диаметр труб, а соответственно и вес изделий, будет большим, то появится необходимость применения специализированной техники.

Сперва укладываются две части трубы на некотором расстоянии друг от друга. Потом, на один из торцов трубы надевается соединительная муфта. Для удобства работ, рекомендуется смазать резиновые уплотнительные кольца солидолом либо подобным составом. Потом подставляется второй отрезок трубы и на него надвигается соединительная муфта. Для движения муфты употребляется особый винтовой домкрат

Принципиально важно следить за центровкой размещения труб, поскольку перекосы осложнят работы. При соединении муфтой нужно следить за тем, дабы она была надета на оба торца соединяемых элементов на равное расстояние от края

Для удобства контроля на трубы наносится разметка соответствующая половине ширины муфты

При соединении муфтой нужно следить за тем, дабы она была надета на оба торца соединяемых элементов на равное расстояние от края. Для удобства контроля на трубы наносится разметка соответствующая половине ширины муфты.

Для полноты рассмотрения вопроса необходимо подчеркнуть и случаи, в то время, когда приходится соединять отрезки трубы. Такое возможно, к примеру, при ремонте канализации. Для соединения труб в этом лучше применять муфты типа «Жибо». Сущность работ содержится в следующем:

  • На один торец соединяемой трубы надевается особый фланец, оснащенный резиновым уплотнителем.
  • Та же процедура проводится с другим соединяемым элементом.
  • Фланцы центрируются и стягиваются между собой болтами.

В заключение возможно добавить, что способов соединения асбоцементных труб существует пара, выбирать конкретный вариант нужно, исходя из событий. Какой бы вариант не был выбран, работы необходимо проводить щепетильно и ответственно.

Сваи фундамента из асбестовых труб

Один из вариантов недорогих, но достаточно прочных фундаментов под частное строительство. Однако, этот тип фундаментов подходит лишь для возведения легких зданий: домов из дерева (брусовых или рубленных), каркасных или щитовых конструкций. Возведение тяжелых зданий из кирпича на данном типе фундамента не рекомендуется.

Асбестоцементные трубы и фундамент и конструкция фундамента.

Фундамент из труб своими руками. Экономия и простота.

Многие строители видят недостаток этого фундамента из асбестоцементных труб то, что при его возведении нет возможности устроить подвальное помещение или подпол. На самом деле это позволяет сэкономить значительную часть бюджета и не закапывать сотни тысяч рублей, а то и миллионы, которые вы потратите на бетон, чтобы хранить зимой картошку. В наше время, данный тип конструкций пользуется популярностью, особенно в местностях с угрозой затопления.

Кроме того, многих подкупает не только экономическая выгода данного фундамента, но и предельная простота его сооружения, что немаловажно, если вы строите дом своими руками. По прочности и долговечности фундамент из асбестоцементных труб не уступает другим типам конструкций. По прочности и долговечности фундамент из асбестоцементных труб не уступает другим типам конструкций

По прочности и долговечности фундамент из асбестоцементных труб не уступает другим типам конструкций.

Основные расчеты фундамента из асбестоцементных труб

В основе расчетов будет лежать:

  • количество асбестоцементных труб (по 1 на каждые 2,5-3 м.)
  • требуемая длина собственно труб (зависит от глубины промерзания грунта и планируемого возвышения над землей),
  • диаметр трубы (в соответствии с весом и размерами постройки),
  • необходимый объем бетона для заливки (для заливки десятиметровой опор диаметром 10 см. потребуется 0,1 куб.м. бетона, для опор диаметром 30 см. – 1 куб.м. бетонной смеси),
  • количество арматурных прутьев (3-4 на каждую опору).

Этапы возведения свай из труб

  1. Площадка строительства расчищается по ширине будущего строения с отступом от внешних краев в 2-3 м. Верхний плодородный слой земли заменятеся песчанной смесью.

2. На подготовленном участке выполняется разметка будущего фундамента. Для этого в землю втыкаются колышки и протягивается веревка или леска, которая выравнивается с помощью уровня. Задача данной разметки – контроль за возводимыми опорами, которые должны стоять ровно и на одном уровне.

3. Далее начинается процесс установки асбестоцементных труб. На размеченном участке производится бурение скважин, которые по диаметру должны быть несколько больше диаметра самих труб. Для работы можно использовать бур ТИСЭ или обычный строительный.

4. На дно скважины насыпается песок, иногда требуется создание более широкой, чем диаметр трубы, бетонной подушки. Песок на дне утрамбовывается. Если заливалась бетонная подушка – есть смысл дожидаться ее затвердевания.

5. На дно скважины помещается гидроизоляционный материал, который будет бетонную смесь от потери влаги.

Заливка бетона в асбестовую трубу через сито

Когда все эти подготовительные мероприятия закончены в отверстие отпускают асбестоцементную трубу. Опору фиксируют в строго вертикальном положении и фиксируют распорками.

Как фиксировать асбестовую трубу для фундамента

Внутрь трубы помещается металлический каркас и порциями заливается бетон, смесь обрабатывается вибробуром для удаления воздушных мешков.

Далее пустое пространство скважины заполняется песком и утрамбовывается.

Заливка бетона через сито в асбестоцементную трубу

Время готовности свайного фундамента из труб

Набирает прочность фундамент из асбестоцементных труб до 28-30 дней, однако к работам по установке ростверка можно приступать через 14 дней с момента заливки последней опоры.

После установки всех опор и набора цементом прочности верхний слой фундамента из асбестоцементных труб сверяется при помощи лазерного уровня и, при необходимости, лишние части срезаются.

При постройке ростверка могут использоваться такие строительные материалы, кок дерево, металл или бетонная смесь. Самым же прочным будет монолитный армированный ростверк из бетона.

Вывод по сваям из труб

Этот тип фундамента из труб, которые изготовлены из асбестоцемента заслуживает особого внимания, ведь это наиболее дешевый тип фундамента, который вы в состоянии сделать своими руками. Не забываем, что фундамент такого типа подходит для легких каркасных или деревянных домов, а также небольших сооружений и бань.

План работ по формированию столба с уширением

1. Опускаем нашу опалубку в скважину до конца.

2. Заливать столб бетоном будем в два приема.
Вначале заливаем смесь бетона для создания пятки буронабивной сваи. Много сразу заливать не стоит, так как и сложно поднимать опалубку будет и слишком большая нагрузка на пакет. Регулируйте заливку на свое усмотрение.
Для расчета состава бетона предлагаем воспользоваться нашим сервисом: Калькулятор по расчету состава бетона.

3. Поднимаем наш стакан из рубероида вверх на высоту уширения. В результате залитый бетон заполняет пакет и формирует пятку нашего столба. Затем немного придавливаем опалубку вниз.

4. Вставляем арматурный каркас в опалубку и продавливаем его в раствор бетона до нужной нам глубины.

5. Разворачиваем прутки арматуры по оси для армирования пятки столба. Как это сделать и как армирование пятки будет выглядеть, смотрим на рисунках ниже.

6. Выводим столбы в один уровень. Когда бетон немного схватится и опалубка уже будет зафиксирована, размечаем с помощью лазерного уровня либо гидроуровня общий уровень всех буронабивных свай. В виде отметки на опалубке из рубероида можно использовать саморез либо гвоздь, воткнутый в опалубку на отмеченном уровне. Вот до этой отметки мы и будем заливать бетон в наши сваи.

7. Заливаем бетон до отметок уровня с обязательным уплотнением раствора с помощью вибрирования либо штыкования. Для штыкования можно использовать обычную арматуру Д10-Д12. Для того чтобы не повредить надземную часть опалубки во время заливки бетона можно соорудить некий съемный жесткий каркас. Для этой роли подойдет кусок металлической трубы, близкого к нашей опалубке диаметром. Можно соорудить просто опалубку из досок, которую будем переносить от одного столба к другому во время заливки.

После заливки бетон должен созреть. Чтобы не допускать его пересыхание в первые дни можно насыпать мокрых опилок на верх столба и закрыть пакетом.

Если вы собираетесь строить каркасный дом, то для связи столба с обвязкой из бруса используют анкера (шпилька с гайкой) залитые в бетон столба. Подробную инструкцию можно посмотреть в статье: Монтаж анкера для связи столба и обвязки из бруса.

8. Подрезаем нашу опалубку по отмеченному уровню.

Так будет выглядеть готовый столбчатый фундамент из буронабивных свай. www.gvozdem.ru

Пошаговое руководство создания столбчатого фундамента собственными руками

Технология выполнения столбчатого фундамента на основе ПВХ-конструкций проста. Работы можно выполнить без специалистов. Технология следующая:

  • если предполагается монолитный ростверк, предварительно выставляется опалубка. Из опоры делается небольшой запас металлических прутков каркаса, высотой до 0,5 м;
  • монтаж навесного сооружения на фундаментные опоры требует крепежа;
  • выполнять бурение скважин разрешается одновременно. Но это позволительно только для стабильных типов почвы. В остальных случаях, рекомендуется делать скважины последовательно, предотвращая обвал.

Допустимая нагрузка на столб

Допустимая нагрузка на конструкцию столба зависит от типа почвы, на котором выполняется строительство. Для определенного диаметра трубы предполагается собственное значение нагрузки. Лучше видно из таблицы.

Диаметр, ммНагрузка, тонны, для песчаных почв, глинистых с глубиной заложенияНагрузка, тонны, для песчаных почв, глинистых с глубиной заложения
0,5 м1 м1,5 м
песчанаяглинапесчанаяглинапесчанаяглина
1100,20,20,20,30,20,3
2500,81,21,01,41,21,7
3151,41,91,62,31,92,7
4002,23,12,73,73,14,3
6005,17,86,19,37,910,9

Инструменты, стройматериалы

Рекомендуется подготовить инструменты:

  • строительный миксер или бетономешалку для создания цементно-песчаного раствора;
  • болгарку для нарезки металлических прутков;
  • бур с диаметром под трубопровод с раструбом;
  • лопату;
  • молот;
  • деревянные колышки, строительный шнур, рулетку для разметки территории;
  • уровень для проверки горизонтальной ровности. Лучше гидроуровень;
  • мастерок, шпатель;
  • емкость для замеса бетона.

В строительном маркете покупают такие расходные материалы:

  • пластиковые ПВХ- трубы, лучше оранжевые;
  • сухой цемент, марки М400, М500;
  • песок;
  • анкерные болты;
  • проволоку;
  • деревянные колышки;
  • металлические прутки для армирующего каркаса.

Подготовительный процесс

На подготовительном этапе выполняются земляные работы. Определяется глубина промерзания грунта, уровень залегания подземных водных пластов. Территория очищается от мусора, растительности, деревьев. Поверхность разравнивается под строительство.

Нанесение разметки

Предварительно рекомендуется создать проект на обычном листке бумаги. Можно заказать проектную документацию у профессионалов. Они учтут глубину промерзания грунта и залегания подземных вод, проведут геологическую экспертизу почвы.

Разметка на строительной площадке выполняется строго по проекту. По углам будущего капитального строения устанавливаются деревянные колышки. Натягивается строительный шнур. По периметру дома, на расстоянии 1,5-2 м, в местах пересечений делают разметку под столбцы.

Технология изготовления столбчатого фундамента

Технологический процесс закладки столбчатого типа основания требует четкой последовательности работ. Выполняется в несколько этапов.

Бурение скважин, установка свай

Пошаговая инструкция создания свай: по разметке, буром выполняются скважины. Глубина — выше 0,25 м от отметки промерзания грунта. Ширина — на 70 мм больше сечения пластикового трубопровода.

Бетонирование труб

Предварительно выполняется армирование конструкции. В пластик вводят металлические прутки. Если предполагается уширение, они на конце сгибаются под 90 градусов. Для фундамента легковесных строений можно просто вставить ровные прутья.

Применяются прутки, сечением 10-12 мм, образующие ребра каркаса. Более тонкие прутки сгибаются в хомуты. Вязальной проволокой к ним фиксируются прутья. Диаметр будущего армирующего каркаса должен быть таким, чтобы после выполнения монтажных работ стержни отставали от трубы на 3 см.

Заливка цементно-песчаного состава проводится в несколько этапов:

  • выполняется бетонирование уширенной пятки путем заливки небольшого количества бетона и поднятия трубы. Раствор, заполняющий пакет, застынет;
  • получится небольшое расширение по периметру будущей опоры. Потом полость трубы доверху заполняют бетоном;
  • сверху опорного элемента выполняется крепление шпильки. Она фиксирует ростверк или стену.

Бетонный состав в трубопроводе полностью высохнет через несколько суток. На протяжении этого времени, верх опоры регулярно увлажняется. Покрывается полиэтиленом.

По завершении работ, на опорные элементы выполняется установка деревянного или металлического ростверка.

Как сделать фундаментное основание своими руками?

Прежде чем приступить непосредственно к монтажу фундаментного основания, нужно:

  • произвести проектирование,
  • сделать расчёты,
  • подобрать инструменты и соответствующие материалы.

Проектирование и расчёты

На стадии проектирования строительства формируют спецификацию строительных конструкций и  материалов, трубопроводов, оборудования различного назначения (отопительный котёл, системы вентиляции и кондиционирования и пр.), где указывают вес каждой позиции.

Также учитывают снеговую нагрузку. Все данные суммируют и получают общую нагрузку от строения на землю.

При самостоятельной оценке физических свойств грунта можно сделать неточные выводы. Поэтому можно доверить анализ почвы местной геологоразведочной службе.

Самый верный способ – это обратиться в местное отделение землеустройства и получить выкопировку вертикальной съёмки земельного участка с расчётным сопротивлением грунта.

Опорную площадь дома рассчитывают по следующей формуле S≥ KNF/RO, где:

  • S – искомая величина площади опоры;
  • RO – расчётное сопротивление грунта;
  • F – общая масса домостроения;
  • KN — коэффициент запаса прочности 1,2.

На плане здания столбы располагают в углах, по линии стен и в местах их пересечения на расстоянии 1,5 – 2 метра друг от друга. Сумма площадей опорной части столбов должна равняться общему показателю S. Исходя из этого, корректируют количество точечных опор.

Учитывая уровень промерзания грунта, принимают глубину заложения фундамента. Например, если почва промерзает в глубину на 1,6 метра, то опоры опускают в скважины ниже на 50 — 100 мм.

Инструменты

Для устройства основания понадобится:

  • шанцевый инструмент,
  • ручной или механизированный бур,
  • болгарка и растворомешалка.

Также для разметки земельного участка под фундаментные опоры понадобится:

  • шнур,
  • молоток,
  • реперы (деревянные колышки, рейки или отрезки арматуры) и лазерный уровень.

Материалы

Необходимо подготовить трубы нужной длины, деревянные рейки, цемент, песок, воду, щебень, отрезки арматуры периодичного профиля и вязальную проволоку. Также нужно запастись полиэтиленовой плёнкой.

Пошаговая инструкция

Для опор из асбоцементных труб:

  1. Асбестовые трубы нарезают на отрезки нужной длины болгаркой или ножовкой.
  2. Делают разметку участка, согласно плану.
  3. Прямые углы разметки проверяют промерами диагоналей с помощью шнура.
  4. В места установки столбов вбивают колышки или отрезки арматуры.
  5. Буром просверливают отверстия на заданную глубину.
  6. Подготовленные отрезки труб опускают в скважины.
  7. В полости опускают арматуру так, чтобы она выступала из опор вверх на 150 – 200 мм.
  8. В растворомешалке готовят бетонный раствор, перемешивая с водой цемент и щебень.
  9. В трубы заливают бетон послойно толщиной 150 -200 мм. Каждый слой трамбуют подручным инструментом или электровибратором.
  10. Оголовки столбов накрывают полиэтиленом, пропуская через дыры выпуски арматуры.
  11. Бетон набирает достаточную несущую способность для продолжения строительства через 15 дней после заливки.

Для металлических опор:

  1. Трубы очищают от ржавчины металлическими щётками. Если нужно, обрабатывают восстановителем ржавчины.
  2. Внешнюю поверхность столбов покрывают битумной мастикой.
  3. Для труб большого диаметра роют ямы, дно которых засыпают песчано-гравийную смесь и тщательно её трамбуют.
  4. Подушки накрывают геотекстилем края, которого заводят вверх на высоту 150 — 200 мм.
  5. На плёнку ставят сетки из гладкой арматуры с пластиковыми опорами высотой 50 мм. Это нужно для образования защитного слоя армокаркаса.
  6. Сетки заливают бетоном на высоту заведённых краёв плёнки.
  7. Через 10 – 15 дней в приямках устанавливают отрезки стальные трубы и заливают их бетоном.
  8. Столбчатый фундамент из металла не армируют. Отрезки арматуры для крепления к ростверку приваривают к внешней стороне труб.

 Для пластиковых столбов:

  1. ПВХ трубы нарезают ножовкой на отрезки нужной длины.
  2. В готовые скважины опускают пластиковые опоры. Внутрь опускают армокаркас из двух – трёх прутьев периодичного профиля.
  3. Лазерным уровнем отмечают вверх опор. Лишние верхние части срезают болгаркой.
  4. Полости заливают бетоном. Через 15 – 20 дней фундамент готов к выполнению следующих этапов строительства.

Положительные и отрицательные качества конструкции

Достоинства столбчатого основания из ПВХ-труб:

  • экономичность. Проведенные оценочные исследования показывают: ленточное основание обходится в несколько раз дороже столбчатого аналога. Если верхний шар земельного полотна отличается мягкостью. Не может применяться в качестве несущего основания, а плотные земляные прослойки сильно заглублены. Выход — столбчатый тип фундамента. Ленточный вариант будет очень дорогим;
  • скорость возведения фундамента. Даже сравнивать с ленточным сооружением нет смысла. Уменьшается количество рабочих, занятых во время строительства;
  • легкость выполнения монтажных работ. Строительные навыки приветствуются, но необязательны. Не требуется оборудование;
  • чистая работа. Использование полимерного материала в виде труб позволяет существенно сократить объем земляных работ. Выгода — сокращение трудоемкости технологического процесса. Сохраняется прежним ландшафт территории строительства;
  • простота выполнения доставки и обработки. Полимерная продукция характеризуется небольшим весом и жесткостью. Ее легко грузить, доставлять, переносить. В виду жесткости, прочности, просто разрезать. Особенно, если сравнивать с металлическими, асбестоцементными аналогами.

Недостатки столбчатого фундамента:

  • небольшой период эксплуатации. Через 50-80 лет потребуется капитальный ремонт. Если сравнивать с классическим ленточным основанием, которое прослужит более 150 лет без ремонта;
  • возможны ограничения. Запрещено делать столбчатым цокольное сооружение для тяжеловесных капитальных строений. Оно может не выдержать такой нагрузки.

Расчет фундамента

Для начала свайный фундамент ТИСЭ следует правильно рассчитать. Расчет сводится к выявлению следующих необходимых параметров:

Глубина заложения свай и их выпуск над уровнем грунта. Параметр позволит рассчитать их будущую длину. Глубина заложения, как правило, зависит от уровня промерзания грунта и принимается согласно данным из справочника в зависимости от региона. Для сильно пучинистых грунтов берется запас углубления для отсыпки песчаной подушки в 20см.

Определить глубину промерзания грунта в вашем регионе можно по представленной карте

Несущая способность грунта. Даст понимание, какой максимальный вес сможет нести на себе одна свая. Значение также берется из специальных таблиц (или карты) в зависимости от типа грунта.

Определить сопротивление грунта на вашем участке можно из данной таблицы

Вес дома. Позволит рассчитать необходимое количество свай в фундаменте. Определяется суммой масс фундамента, перекрытий, стен, крыши, а также будущего внутреннего наполнения дома плюс необходимый запас прочности не менее 20% (лучше больше).

Пример расчета

Допустим, объект строительства расположен в Московской области. Расчет ведем в следующей последовательности:

  1. Руководствуясь картой нормативных глубин промерзания, определяем, что глубина промерзания грунта здесь до 1,4м.
  2. Представим, что на нашем участке на глубине в 1,4м находится твердая глина. Такой грунт относится к пучинистым, а значит, потребуется отсыпка песчаной подушки под основание сваи. Таким образом, глубина бурения под сваю составит 1,6м.
  3. Несущая способность глины 4 кг/см2 (взято из таблицы). Площадь основания стандартной сваи ТИСЭ с расширением диаметром 60см равняется 2826 см2. Это означает, что несущая способность грунта под подошвой одной сваи будет равняться 11304кг (4*2826), другими словами на одну сваю мы сможем опереть до 11,3 тонн нагрузки от дома.

S = π * r² = 3,14*30*30 = 2826

Именно благодаря расширенному основанию свай подобный фундамент способен выдержать довольно серьезные нагрузки

  1. Шаг свай для усиленного фундамента ТИСЭ обычно составляет 1,2-1,5м. Для одноэтажного дома (к примеру) берем максимальный шаг в 1,5м. Размер дома примем как 11,5 на 11,5 метров. Тогда для принятого шага свай, равномерно распределенных по периметру дома, потребуется 32 (11,5*4/1,5+1) сваи и столько же асбестовых труб (при отсутствии внутренних несущих стен).
  2. Итак, мы определили, что площадь грунта, на которую будет опираться фундамент и весь дом, способна выдержать вес до 361 тонн (32*11,3).
  3. Посчитаем вес дома. Допустим, что дом будет состоять из бетонных стен толщиной 15см, высотой 400см и длиной стен 4600см. Итого, объем бетона в стенах будет равен 15*400*4600=27600000см3 или 27,6м3, а масса стен 27,6*2,5=69 тонн (2,5т/м3 – плотность бетона).

Точно рассчитать массу дома можно, зная объем использованных при строительстве материалов и их плотность

  1. Посчитаем вес фундамента. На одну сваю длиной 1,5м (с выпуском над грунтом в 10см) уйдет примерно до 0,15м3 бетона, то есть 4,8 куба на все. Ростверк примем размером 40*40см с длиной 46м, объем ростверка выйдет 7,36м3 = 0,4*0,4*46. Масса фундамента определена – 30,4 тонны (2,5*(4,8+7,36)).
  2. Масса перекрытий, крыши, внутренних стен и наполнения дома, а также нагрузки от снега на крыше зимой не превысит 25 тонн суммарно. Следовательно, общий вес нашего дома составит до 130 тонн, то есть расчетный фундамент будет с отличным запасом по нагрузке на грунт. Самой же расчетной ленты фундамента при грамотном армировании с головой хватит для одноэтажного дома с заданными выше параметрами.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
