В каких ситуациях может понадобиться поиск подземных коммуникаций и как это сделать

Возможные способы поиска

Имеющиеся в распоряжении строителей способы поиска коммуникационных трубопроводов предлагается разделить на несколько групп:

1. Административные способы. В прежние времена строительство заканчивалось созданием и сдачей в архив комплекта документации на сооружение. Следует посетить эти архивы. Прежде всего, это городские или районные Водоканалы. Можно найти информацию и в Управлениях жилищным хозяйством, объекты которых имеются в этом районе. Там должна быть документация и чертежи проложенных водопроводных и канализационных сетей или отдельных участков труб. С разрешения руководителя предприятия можно сделать выписки или скопировать часть этих документов. В некоторых случаях могут помочь и работники этих предприятий, которые когда-то прокладывали эти сети.
2. Измерительные или технические методы. Этими технологиями пользуются предприятия, специализирующиеся в поисках трубопроводов, канализационных и/или водопроводных труб, газопроводных и других коммуникаций, расположенных, прежде всего под слоем земли на разной глубине.Измерительные приборы используют разные методики, основанные на известных физических явлениях:

Поиск пластиковых водопроводных труб под землей

Сразу разделим искомые водопроводы по критерию материала – на металлические и неметаллические и начнем с более сложной ситуации.

Поиск пластиковых труб под землей осложняется тем, что данный материал является диэлектриком. Рассмотрим на примере различного специализированного оборудования то, как этот аспект будет влиять на работу.

1. Трассоискатель . Чтобы найти им пластиковую или асбестоцементную трубу в грунте, нам потребуется, во-первых, генератор сигналов, во-вторых, внутритрубный зонд или просто жесткий кабель или арматура.

К особенностям работы можно отнести:

• необходим доступ внутрь магистрали;
• глубина обнаружения до 5 метров;
• расстояние, которое возможно пройти таким способом редко превышает 100 метров.

Георадар . Если ищется труба в условиях невысокой концентрации смежных коммуникаций, а также не сильно глинистых и обводненных грунтов, то такое оборудование в умелых руках справится с задачей.

Особенности георадарного сканирования земли:

• возможны глубины обнаружения значительно более 5 метров (для труб больших диаметров);
• не важен материал трубопровода;
• наиболее требовательный прибор к квалификации оператора.

Акустический течеискатель . Позволяет находить ПВХ и асбестоцементные трубы по шуму потока рабочей среды или с применением генератора ударных импульсов. Рабочее расстояние не превышает 50 метров.

Тепловизор . Прибор иногда может применяться для поиска труб тепловых сетей и ГВС в грунте, но более распространено применение тепловизоров для обследований в помещениях.

Помощь государственных служб

Прокладка любых магистралей, в том числе, под землёй, является частью архитектурного проекта. Эта документация согласовывается во многих службах, где могут оставляться копии. Следовательно, первый шаг поиска, — это посещение соответствующих организаций.

Называться они могут по-разному. Но, чаще всего, в наименовании может присутствовать слово «Водоканал». Навести справки о ней можно в местной администрации населённого пункта.

При возникновении сложностей с вышеназванными предприятиями, один из следующих шагов, – посещение смежных служб. То есть тех, кто, так или иначе, связан с прокладкой подземных коммуникаций. Это могут быть специализированные механические колонны. У них есть в пользовании землеройная техника. Работы свои, – по обустройству траншей, они проводят по разрешающим документам, которые прикладываются к плану проведения технологических операций.

Ещё один вариант – местные предприятия Горгаза или электрослужбы. При правильном планировании, в таких организациях должны храниться копии документов от смежников. В этих бумагах указаны магистрали существующие или предполагаемые.

Вполне возможно, что поможет беседа со старыми ветеранами, не один год проработавших в подобных организациях. Освежив память, они могут помочь найти трубу в грунте. Кроме этого, учитывая реалии жизненных ситуаций, указанная виртуальная магистраль в документах и в жизни, окажутся в нескольких метрах друг от друга.

С чего начать проверку участка земли на наличие подземных трубопроводов

На первом этапе всегда лучше найти и изучить доступную документацию, для этого нужно сделать запросы в соответствующие организации. Например, в Москве к основным таким организациям относятся:

• МОЭК (тепловые сети);
• Мосводоканал (водоснабжение и канализация);
• МосГаз (газоснабжение).

Существует множество мелких балансодержателей трубопроводного транспорта, но начинать лучше с крупных собственников.

Как правило, должен существовать проект и исполнительная документация, но скорее всего вы получите доступ только к геоподоснове. Этот документ содержит приблизительный маршрут трубопроводов и других сетей под землей в привязке к координатам (привязка в основном делается только для камер/колодцев). Точного расположения коммуникаций геоподоснова вам не даст, но, тем не менее, это важный источник информации.

Если вас интересует небольшой участок земли, где по документам значится трубопровод, то вы уже можете попробовать выкопать контрольный шурф для фактического нахождения коммуникации. Если же речь идет о большой площади поиска, то вам не обойтись без специализированного оборудования.

Административные способы поиска водопроводных труб под землёй

Когда участок строительства объекта расположен в черте населённого пункта есть вероятность, что через него проложены коммуникации центрального горячего или холодного водоснабжения, канализация, электрический или телефонный кабель. Прокладка делается в районе красной черты вдоль улицы, но бывает трассировка в самых невероятных направлениях.

Официально проложенные коммуникации регистрируются в отделах архитектуры и градостроительства, наносятся на планы технической документации с точной привязкой к красным линиям прилегающих участков. Рекомендуется в первую очередь обратиться в эти организации для получения информации.

Случается, что данные о прокладке подземных коммуникаций не сообщаются в надзорные организации. Обратитесь перед началом земляных работ в соответствующие организации. Возьмите справки о наличии коммуникаций, проложенных по участку строительства, если такие существуют, глубину укладки, точную трассировку с привязкой.

Это позволит безопасно проводить земляные работы и снимает ответственность в случае повреждения не указанного трубопровода или кабеля. Когда по участку проходит труба с несанкционированной врезкой, отвечает за повреждение хозяин врезки.

Поиск водопроводных труб под землёй самостоятельно проводится следующими методами:

1. С привлечением к работе специализированной организации;
2. С помощью технических средств, приобретённых самостоятельно или взятых в аренду;
3. Самостоятельный поиск с помощью простейшей рамки.

Основные методы поиска пластиковых труб и трубопроводов под землей

Поиск пластиковых водопроводных и канализационных труб представляет серьезную проблему, если при укладке не были предприняты меры по маркировке линий.

К основным методам осуществления поиска трубопроводов из пластика, ПЭТ, полипропилена можно отнести:

• поиск пластиковых трубопроводов при помощи тепловизора;
• поиск пластиковых трубопроводов при помощи акустического локатора;
• поиск пластиковых трубопроводов при помощи акустического георадара;
• поиск пластиковых трубопроводов при помощи акустического трассоискателя.

Поиск пластиковых трубопроводов при помощи тепловизора

Тепловизор эффективен в уличных условиях, особенно при большой глубине заложения трубопровода и высокой температуре окружающей среды.

Тепловизор может применяться для поиска труб тепловых сетей и ГВС в грунте, но более распространено применение тепловизоров для обследований в помещениях.

Поиск пластиковых трубопроводов при помощи акустического локатора

Акустический локатор посылает в землю специфический аудио сигнал, который особым образом резонирует в среде газа. Далее чувствительные датчики звука улавливают это распространение, благодаря чему с большой точностью определяется не только местоположение газопровода

Акустический локатор находит ПВХ и асбестоцементные трубы по шуму потока рабочей среды или с применением генератора ударных импульсов.

Поиск пластиковых трубопроводов при помощи акустического георадара

Георадар посылает короткие электромагнитные импульсы и позже улавливает их после отражения от различных поверхностей. Благодаря высокой чувствительности антенных блоков такой прибор может зондировать грунт на глубину до 5 метров, а также неоднородные поверхности (такие как бетон и асфальт) и водную толщу. Георадар является самым быстрым и точным способом нахождения как самих коммуникаций если ищется труба в условиях невысокой концентрации смежных коммуникаций, то такое оборудование в умелых руках справится с задачей.

Поиск пластиковых трубопроводов при помощи трассоискателя

Принцип обнаружения прост, как и всё гениальное! Электромагнитная индукция лежит в основе работы приборов обнаружения неметаллических подземных коммуникаций.

Пластик не проводит ток и не искажает электромагнитное поле, а значит, необходимы дополнительные меры для того, чтобы сделать пластиковую канализационную или водопроводную трубу видимой.

Для поиска пластиковых трубопроводов с помощью трассоискателя необходимо, чтобы сами трубопроводы были предварительно маркированы маркерной лентой, маркерами, активным проводником.

Вернуться на Главную

Необходимость в поисковых работах

Стройку начинают с выявления подземных трубопроводов и электрокабеля. Даже если схемы расположения магистралей в наличии, они не всегда верны. Перед началом строительства и на этапе проектирования проверяют точность данных.

Выявление месторасположения подземных водопроводных и канализационных труб требуется не только при возведении зданий. Знать, где находятся магистрали, нужно в таких случаях:

• создание технических документов;
• формирование рабочих чертежей;
• разработка топографического плана участка;
• реконструкция или ремонт при протечках.

Коммуникационные системы, проложенные с официальным разрешением, проходят регистрацию в архитектурных и градостроительных отделах, вносятся в планы и технические документы с привязкой к границам примыкающих территорий.

Устранение течи на стыке других видов труб

Чтобы устранить течь на стыках трубы, изготовленной из металла, пластика или металлопластика можно воспользоваться одним из следующих методов:

• замена фитинга;
• холодная варка;
• клеевой бандаж.

Замена фитингов

На трубопроводах могут быть установлены:

сварные фитинги. Преимущественно используются для соединения пластиковых труб;

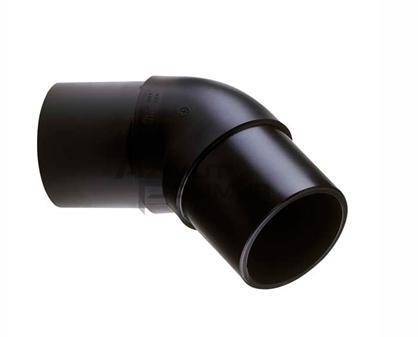

Соединительный элемент, устанавливаемый методом сварки

компрессионные фитинги. Могут быть использованы для стыковки как пластиковых, так и металлопластиковых труб. В отличие от сварного фитинга соединение получается более надежным и долговечным;

Элемент для образования неразъемного соединения

резьбовые фитинги. Применяются для различных видов труб при необходимости обустройства разъемного соединения.

Элемент для создания разъемного соединения

Если протекает соединение труб и необходимо заменить сварной фитинг, то действовать надо следующим образом:

1. отключить трубопровод от водоснабжения;
2. вырезать соединительный элемент специальными ножницами;

При обрезке соединительного элемента важно учитывать, что уменьшается общая длина трубопровода.

1. подготовить отрез трубы нужной длины и два новых фитинга;
2. последовательно произвести сварку элементов специальным оборудованием.

Установка нового фитинга методом сварки

Пользоваться готовой трубой можно после полного остывания труб. Это время требуется для укрепления вновь созданного соединения.

Если течет в месте соединения труб компрессионными фитингами, то замена соединительного элемента происходит по следующей схеме:

1. удаляется пришедший в непригодность соединительный элемент;
2. с труб, которые необходимо соединить снимается фаска и производится калибровка;
3. на концы труб надеваются обжимные кольца и гайки, являющиеся фиксаторами;
4. труба до упора вставляется в штуцер и производится затяжка фиксирующих элементов.

Схема установки компрессионного фитинга

Пользоваться отремонтированным трубопроводом можно сразу после замены компрессионного фитинга.

Процесс корректной установки компрессионного фитинга представлен на видео.

https://youtube.com/watch?v=c2QhvEbmqbc

Если протекает труба в стыке, оборудованным резьбовым фитингом, то действовать необходимо в следующем порядке:

1. в первую очередь можно попробовать просто подтянуть ключом резьбу, так как в некоторых случаях происходит элементарное ослабление затяжки;
2. если подтяжка не помогает, то соединительный фитинг удаляется полностью;
3. резьба обрабатывается ФУМ лентой или любым иным изолирующим материалом;

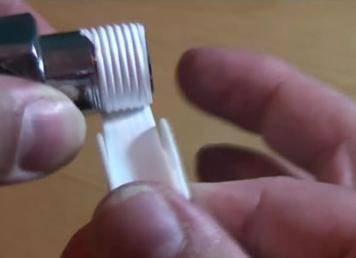

Уплотнение резьбового соединения перед фиксацией

Изолирующая лента наматывается по резьбе в направлении по ходу закручивания.

1. новый фитинг затягивается на прежнее место.

Фиксация соединительного элемента на трубах

Холодная сварка

Если обнаружена течь соединений труб, не оборудованных фитингом, то произвести ремонт трубопровода можно методом холодной сварки. Для фиксации стыка необходимо приобрести специальный состав.

Смесь для быстрого устранения протечек

Использовать данное средство требуется по следующей схеме:

1. фрагмент трубопровода, в котором образовалась течь, очищается от загрязнения. Если состав необходимо нанести на металлическую трубу, то поврежденный участок предварительно зачищается при помощи наждачной бумаги;
2. смесь, находящаяся в упаковке, перемешивается до состояния однородности и наносится на поврежденный участок и аккуратно разравнивается.

Применение холодной сварки для устранения течи

До полного высыхания, которое наступает приблизительно через 3 часа, трубопроводом пользоваться нельзя.

Клеевой бандаж

Если текут стыки пластиковых труб, сделанные без применения специальных соединительных элементов, то устранить течь можно при помощи клеевого бандажа. Чтобы обустроить бандаж потребуется приобрести:

• отрез стеклоткани;
• специальный двухкомпонентный клей.

Организовать бандаж можно следующим образом:

1. стык труб очищается от пыли, грязи и сторонних частиц;
2. стеклоткань пропитывается клеем;
3. пропитанным материалом несколько раз оборачивается место образования течи;
4. ожидается до полного просыхания материала.

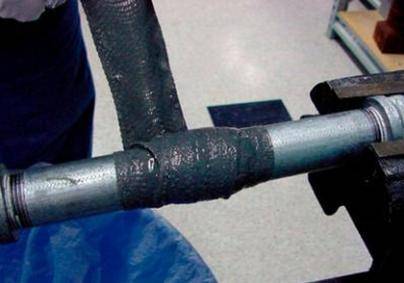

Обустройство клеевого бандажа в месте протечки

Способов для самостоятельной заделки стыков труб при образовании течи достаточно много. Каждый мастер может самостоятельно подобрать наиболее оптимальный вариант решения проблемы.

Как найти металлическую трубу в земле самостоятельно

Все вышеперечисленные методы подходят и для поиска металлических труб, но трассоискатель является наиболее удобным и предпочтительным вариантом. В некоторых случаях он с высочайшей точностью определит искомые сети под землей даже в пассивном режиме (без применения генератора сигналов), к таким трубопроводам относятся теплосети и газопроводы, т.к. зачастую они имеют ток защиты.

В случае с металлом появляется еще один вариант – это металлоискатель. Несмотря на зависимость от сторонних помех и ограничений по глубине работы, он имеет ряд преимуществ:

• доступность;
• возможность определять чугунные трубы с неметаллическими соединениями;
• относительная легкость в изучении режимов работы при самостоятельном зондировании.

Что касается самостоятельного поиска труб под землей, то это конечно возможно – почти все оборудование можно взять в аренду. В противовес этой идее можно заметить: во-первых, придется потратить существенное время на изучение инструкции, а в случае с георадаром вам, скорее всего, потребуются небольшие курсы, во-вторых, сумма залога будет очень весомым аргументом против.

Зачем нужно искать местонахождение канализационной трубы?

Обследования гидрологической обстановки, в т. ч. и уровня подземных грунтовых вод, проведенные в конце 80-х годов прошедшего века на большинстве крупных промышленных площадок на территории СССР показали необычные результаты. Произошел резкий подъем уровня грунтовой воды по сравнению с серединой века. Многие заводы и фабрики «стояли» буквально в воде даже в Москве. Затапливались коммуникационные каналы предприятий, подвалы зданий и цехов, воду из которых приходилось откачивать заводским, а иногда и городским пожарным командам. А ведь строились они не на болотах, а на гарантированно сухих землях. «Затопление» произошло в 50-70-х годах. Причин этому процессу нашли тогда несколько:

• бесконтрольные утечки прямо в землю чистой питьевой воды из водопроводных сетей предприятий;
• незамеченные прорывы канализационных сетей, произошедшие из-за разрушения бетонных коллекторов по разным причинам;
• утечки технологической воды из-за нарушений производственных процессов и недостаточного внимания к ним и мн. др.

Такие прорывы и утечки, но в меньших масштабах, чем было раньше, происходят и в наши дни.

• Умеренные цены при высоком качестве
• Выезд в день обращения
• Работаем по всей России
• Полный цикл работ от поиска и определения места утечки до восстановительно строительно-монтажных работ «под ключ»
• Использование передовых технологий и оборудования
• Опыт работы специалистов больше 10 лет

Поэтому задачи поиска подземных коммуникаций разного рода подземных трубопроводов – водопровода, труб газового хозяйства, телефонных и электрических кабелей, канализационных труб актуальны и в наши дни. Т. е. и сейчас, как и раньше, тоже иногда требуется найти канализационную трубу под землей.

Кроме того услуги по поиску подземных коммуникаций ведутся и по другим причинам:

• нужно строить новый дом, а схемы прокладки сетей подземных коммуникаций потеряны или изменялись, но откорректированы не были, поэтому нужно найти и провести восстановление схем скрытых коммуникаций;
• купили участок для строительства в городе и нужно проложить новые коммуникации, не повредив имеющиеся;
• зимой из-за ошибки проектировщика замерз и лопнул сточный коллектор – требуется ремонт, а где найти прорыв на длине нескольких сотен метров – неизвестно;
• канализационная труба большой длины засорилась, и вычистить ее не удается и пр.

Для быстрого устранения неполадок используются эффективные системы поиска и современные материалы для гарантированной ликвидации течей.

Наше предприятие поможет вам найти в земле канализационный коллектор в Москве или обычную канализационную трубу в пределах Московской области.

Устройства для обнаружения подземных коммуникаций

Для поиска водных магистралей в земле используются разные приборы. Выбор зависит от материала труб. Учитывается глубина пролегания и температура жидкости в коммуникативных ветках. Магистрали из металла, уложенные не глубже полутора метров, обнаруживаются металлодетектором. Водопровод ГВС выявляется при помощи тепловизора или бесконтактного термометра.

Чтобы найти в земле пластиковую или металлическую трубу с водой, используют акустические способы поиска. По этому принципу работают три типа устройств:

• Чувствительный микрофон. Вода, вытекающая из пробоя, под действием напора создает шум. Трубопровод из металла дает высокочастотный импульс, пластиковый водопровод – низкочастотный. Подобным методом нередко пользуются для выявления места протечки: там интенсивность звучания увеличивается.
• Корреляционный искатель течей. Микрофоны устанавливаются в двух точках водоподающей магистрали и ведут частотную звукопередачу. Аппарат выполняет анализ виброакустических показателей шума протекающей воды и производит расчет места расположения течи. Этот способ эффективен для металлических труб.
• Акустический датчик, который реагирует на малейшие вибрации трубы в земле. Его используют для поиска коммуникационных магистралей на малой глубине и дистанции до ста метров от ударного устройства.

Акустические приборы обычно применяют при починке действующего трубопровода.

Принцип работы прибора заключается в проведении измерений электромагнитного излучения, которое меняется из-за посторонних предметов в верхних слоях грунта. Индукционное поле может создаваться и самим генератором. Этот способ наиболее результативный, поскольку позволяет обнаружить коммуникационные магистрали с глубиной залегания до 30 метров. Также датчик показывает, из чего сделаны трубы.

Как проложить трубы под землей: варианты и средства

Прокладка трубопровода – работа, с которой сталкивается практически любой обладатель дачи или загородного дома. Дело в том, что наземный монтаж водопровода или отопления допускается только в неблагоустроенных районах, где конструкция никому не мешает или где нет возможности разместить систему под землей. Во всех остальных случаях предполагается подземный монтаж.

Как проложить водопроводную трубу под землей

Основная проблема при передаче жидкости, особенно горячей – потеря тепла при перемещении. Из-за этого и рекомендуется подземная укладка: потери на воздухе будут намного выше, в то время как грунт проводит тепло хуже. На практике этого, конечно, недостаточно и труба в землю укладывается обязательно с утеплителем.

Применяют для этого вполне привычные материалы – базальтовая вата, вспененный полиэтилен, пенополистирол. Толщина теплоизоляционного слоя рассчитывается с учетом погоды. В некоторых случаях допускается даже использование греющего кабеля.

Второе обязательное требование – определение глубины. Трубопровод должен располагаться ниже уровня промерзания грунта. В противном случае велик риск замерзания воды и, соответственно, повреждение системы. Для средних регионов уровень промерзания около 1,4 м. Оптимальной глубиной для водопроводной системы считают 1,6 м. Большая глубина не рекомендуется, поскольку изделие может не выдержать давления грунта, особенно если речь идет о водоводах ПНД.

Трубопровод размещается в земле в уже готовом виде – собранном и утепленном, так что все работы по сварке должны быть завершены до монтажа.

Сама же технология сборки водопровода несложная, если правильно рассчитана схема.

1. Сообразуясь с планом, выкапывают траншею на нужную глубину. Ширина невелика: для одного водовода ПНД. например, достаточно 40–50 см.
2. Чаще всего при частном строительстве вводный кран устанавливают в колодце. Иногда водомерный счетчик устанавливается там же. В стенке такого колодца проделывают отверстие, равное размерам водовода, и опускают в колодец собранный и теплоизолированный трубопровод.
3. Если счетчик размещается в колодце, то правильно будет сразу же вывести наверх гусак. Сам счетчик монтируется перед всеми кранами.
4. Водопровод входит в дом на той же глубине, что он размещается в траншее. Монтаж вверх разрешается только внутри здания.
5. Траншея засыпается песком, пока над водоводом не образуется слой песка толщиной в 5– 10 см. Затем траншея засыпается грунтом.

Как проложить водопроводную трубу под землей, по видео можно узнать в подробностях.

В тех случаях, когда перед колодцем возникает какое-то препятствие – дорога, например, что не редкость на дачном участке, где колодцем пользуется не один человек, возникает вопрос, как проложить трубу под землей, не копая. Технология такая существует, но на поверку в большинстве случаев прокладывать траншею дешевле.

Чтобы уложить трубопровод не копая, необходимо довести обычную траншею до препятствия. Затем обустраивают на дне траншеи выемки и закрепляют опорную площадку из бруса. Грунт на нужном участке прокалывают 3-метровой цельной штангой. Штанга упирается в домкрат, последний опирается о площадку. Таким образом можно проколоть участок под дорогой, не копая.

Укладка системы отопления

Проложить трубу отопления под землей можно таким же образом, как водопроводную. Но к перечисленным выше требованиям добавляются еще несколько:

допускается размещение отопительных труб выше уровня промерзания. Но в этом случае теплоизоляция должна быть намного лучше и предусмотрена защита от замерзания воды. Проложить систему ниже уровня промерзания в итоге всегда дешевле;

• обратная труба ни в коем случае не должна быть выше или на одном уровне с подающей;
• правильно будет предусмотреть и дополнительную защиту от давления грунта, особенно при опасности подвижек или высоких грунтовых водах.

Теплоизоляционные материалы для отопительных водоводов применяются те же. На фото – отопительная система в «скорлупе» из пенополистирола.

Что предлагает наша компания «Инженерные Изыскания»?

Надеемся, что из статьи стало понятно, что задача найти в толще стен и/или на большой глубине в земле проложенные ранее коммуникации очень важная, но не простая. Она требует:

• много времени;
• специфических знаний и умений;
• специализированные измерительные приборы и/или индикаторы;
• ысокие трудозатраты и мн. др.

Мы знаем правила работы и умеем вести поиск подземных и скрытых коммуникаций и делаем это быстро и качественно.

• найти в земле места уложенных трубопроводов – водопровода и/или канализации и др.;
• обнаружить трассы укладки кабелей энергетической или телефонной сети;
• помочь в восстановлении схем скрытых коммуникаций;
• быстро найти прорывы и протечки в трубопроводах и устранить их в самое короткое время и многое другое.

Мы работаем круглосуточно и готовы выехать по вашему звонку сразу же.

В день обращения выезд специалистов бесплатный.

Источник
