Как сделать электронный трансформатор для галогенных ламп своими руками

Особенности ремонта

При поломке устройства или нерабочем состоянии люстры можно поделать несколько несложных действий, которые помогут возобновить работу. В одних ситуациях можно проверить контакты, на этом остановиться. В других придется заменить трансформатор. Ниже рассмотрены ситуации, при которых нужно обращаться к той или иной схеме действия.

Проверка и чистка контактов

Проверка производится с обмотки. На ней написана маркировка, где указываются тип и номера выводов. Проверить контакты можно с помощью мультиметра. Это прибор, в функции которого входит обнаружение дефектов и поломок в трансформаторах и других электрических устройствах (а также свойства вольтметра, амперметра). Мультиметром проверяют обрыв обмотки и замыкание. Один конец прикрепляется к началу обмотки, второй – к концу. Проверяют каждый выход. При нуле на устройстве поломка найдена.

В трансформаторе может возникнуть межвитковое замыкание. Такую проблему невозможно найти с помощью мультиметра. Если на проводах не видно почернений, нет соответствующего запаха гари, всё в порядке. При любом из условий следует аккуратно отсоединить трансформатор из цепи. Межвитковую проблему устраняют еще одним слоем намотки.

При чистке трансформатора используется ветошь, смоченная бензином. При негодности старых проводов ставятся новые. После проведения всех операций устройство сушат в темном месте и ставят в цепь.

С пультом управления

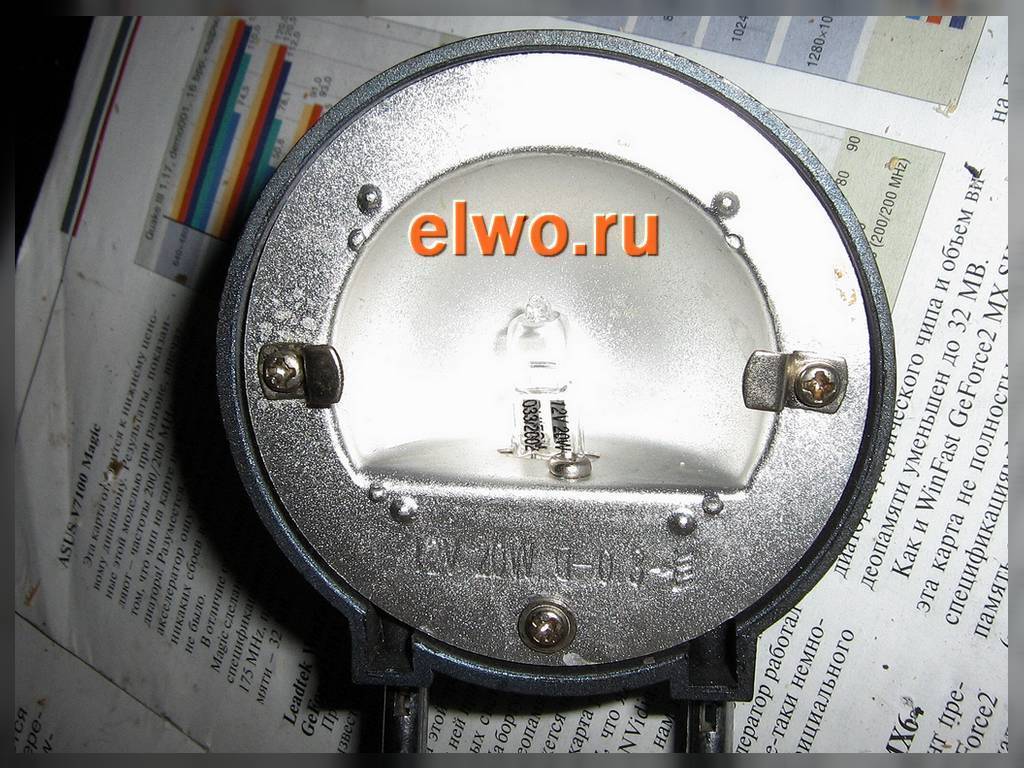

Важно: галогенные лампы нельзя трогать руками!

При выходе из строя трансформатора не будет работать часть лампочек. Возможно такое, что провода окислились или начали неисправно работать по другим причинам. В любом случае, если проблема с трансформатором, его следует отцепить от сети и протереть ватной палочкой. Если же проблема не в нем, то нужно проверить сами лампы (могут сгореть) или пульт управления (сели батарейки).

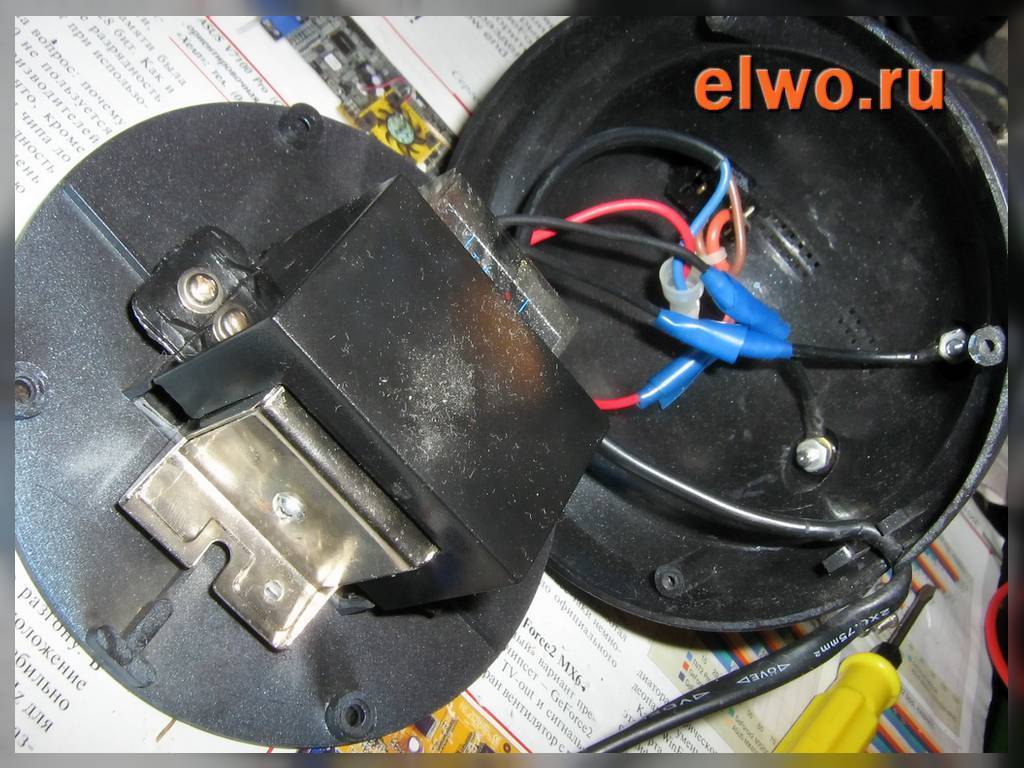

Замена трансформатора

В случае полного сгорания прибора его следует заменить. Как понять, что устройство перестало работать? Если при включении не светят галогенные лампы, значит трансформатор выше из строя. Ниже описано, как подобрать мощность и заменить прибор в люстре.

Как выбрать и рассчитать мощность трансформатора

Как было сказано в статье, существует два типа ламп. Одни рассчитаны на 220 В без понижения, другие действуют на напряжении в 6, 12 и 24 В. Для большей безопасности рекомендуется использовать вторые лампы, покупая трансформатор.

Для того чтобы рассчитать нужный коэффициент понижения, нужно знать количество лампочек и их мощность. Следует умножить количество галогенных ламп на мощность и прибавить к числу 15% от него. Подбирать трансформатор следует с той цифрой, которая ненамного выше вычисленной. Набор мощностей состоит из 50-70, 105, 150, 200, 250, 300-400 Вт. Если получится число 98, то трансформатор нужно брать 105.

Как правильно поменять

Проблема возникает при лампах, для которых нужно напряжение в 12 В. Для галогенных ламп необходимо равное постоянно количество тока. При смене трансформатора заменяется также электрическая цепь. Починить не так сложно: следует при отключённом питании отцепить прибор от сети, заменить его на новый, вставив на то же место. При подключении проводов необходимо наблюдать за входами.

Электронный блок управления

Блок управления по-другому называется контроллер. Проблема может возникнуть, когда не включается одно реле. Проверять исправность следует с помощью мультиметра. При включенном токе напряжение не должно быть больше 12 В. Если ремонт не принес никаких результатов, контроллер можно купить. Большинство блоков управления имеют одинаковую структуру, что облегчает их выбор.

Сборка по схеме своими руками

Электронный балласт можно купить в магазине или найти у себя в закромах, но самым интересным вариантом будет сборка электронного трансформатора своими руками. Собирается он довольно просто, а большинство необходимых деталей можно наковырять в сломанных блоках питания и в энергосберегающих лампах.

  • Необходимые компоненты:Диодный мост с обратным напряжением не ниже 400 В и током не менее 3 А или четыре диода с такими же характеристиками.
  • Предохранитель на 5 А.
  • Симметричный динистор DB3.
  • Резистор 500 кОм.
  • 2 резистора 2,2 Ом, 0,5 Вт.
  • 2 биполярных транзистора MJE13009.
  • 3 плёночных конденсатора 600 В, 100 нФ.
  • 2 тороидальных сердечника.
  • Провод с лаковым покрытием 0,5 мм².
  • Провод в обычной изоляции 2,5 мм².
  • Радиатор для транзисторов.
  • Макетная плата.

Начинается все с макетной платы, на которую вы будете устанавливать все радиокомпоненты. На рынке можно купить два вида плат — с односторонней металлизацией на коричневом стеклотекстолите.

И с двусторонней сквозной, на зелёном.

От выбора платы зависит, сколько времени и сил вы потратите на сборку проекта.

Коричневые платы — отвратительного качества. Металлизация на них выполнена настолько тонким слоем, что в некоторых местах на ней видны разрывы. Припоем она смачивается плохо, даже если использовать хороший флюс. А все, что удалось припаять — отрывается вместе с металлизацией при малейшем усилии.

Зелёные — стоят в полтора-два раза дороже, но зато с качеством все в порядке. Металлизация на них с толщиной проблем не имеет. Все отверстия в плате залужены на производстве, благодаря чему медь не окисляется и проблем при пайке не возникает.

Найти и купить эти макетки можно как в ближайшем радиомагазине, так и на алиэкспрессе. В Китае они стоят в два раза дешевле, но доставки придётся подождать.

Радиодетали выбирайте с длинными выводами, они вам пригодятся при монтаже схемы. Если вы собираетесь использовать бывшие в употреблении детали, то обязательно проверяйте их работоспособность и отсутствие внешних повреждений.

Единственная деталь, которую вам придётся сделать самим — это трансформатор.

Согласующий нужно наматывать тонким проводом. Количество витков в каждой обмотке:

  • I — 7 витков.
  • II — 7.
  • III — 3.

Не забывайте фиксировать обмотки скотчем, иначе они расползутся.

Силовой трансформатор состоит всего из двух обмоток. Первичную наматывайте проводом 0,5мм², а вторичную — 2,5мм². Первичка и вторичка состоят из 90 и 12 витков соответственно.

Для пайки лучше не использовать «дедовские» паяльники — ими запросто можно сжечь чувствительные к температуре радиоэлементы. Возьмите лучше паяльник с регулировкой мощности, они не перегреваются, в отличие от первых.

ранзисторы заранее установите на радиаторы. Делать это на уже собранной плате — крайне неудобно. Собирать схему нужно от маленьких деталей к большим. Если вы сначала установите большие, то они будут мешаться при пайке маленьких. Учитывайте это.

При сборке смотрите на принципиальную схему, все соединения радиоэлементов должны соответствовать ей. Просуньте выводы деталей в отверстия на плате и согните их в нужном направлении. Если длины не хватает, удлиняйте их проводом. Трансформаторы после пайки приклейте к плате эпоксидной смолой.

После сборки подключите к выводам устройства нагрузку и убедитесь в том, что оно работает.

Рекомендации специалистов-практиков

Практикующие электрики часто сталкиваются с необходимостью монтажа низковольтных галогенок, когда проводка уже проведена и успешно эксплуатируется. В таком случае далеко не всегда возможно осуществить параллельное подключение ламп к трансформатору без кардинальной переделки проводки. Чтобы минимизировать затраты специалисты рекомендуют в этом случае соединить каждый светильник с собственным трансформатором.

Как правило, это будут небольшие по мощности и габаритам устройства. Если это кажется расточительством, можно поставить  в светильники вместо низковольтных высоковольтные галогенки на 220 В. Правда, в этом случае придется снабдить их прибором плавного пуска. Или, как вариант, если конструкция светильника позволяет, можно заменить галогенные лампы на светодиоды эконом-класса.

Возможность регулировать интенсивность освещения привлекает многих. Большинство электронных трансформаторов дополнено возможностью снижения напряжения на входе, что позволяет регулировать яркость галогенного освещения

Очень часто планируется регулирование интенсивности освещения, для чего в общую схему добавляется диммер. Нужно знать, что большинство импульсных трансформаторов не рассчитаны на совместную работу с диммером. Поскольку последний отрицательно влияет на функционирование электронного преобразователя, это в конечном итоге заметно сокращает срок службы подключенных галогенных ламп.

По этой причине оптимальный вариант для работы в паре с диммером – тороидальный электромагнитный трансформатор. И еще одно замечание. Электрики настойчиво рекомендуют не забывать об обслуживании уже установленных понижающих устройств. Оптимально раз в шесть месяцев проводить их плановый осмотр с проверкой работоспособности. При выявлении проблем устройства ремонтируют или заменяют.

Общие сведения

Элемент питания

По сути, такая схема является практически готовым импульсным блоком питания. Не хватает в нём только разделительного трансформатора с выпрямителем. Поэтому, если колба цела, можно не боясь ртутных испарений, попытаться разобрать корпус. Кстати именно осветительные элементы лампочек чаще всего выходят из строя: из-за выгорания ресурса, нещадной эксплуатации, слишком низких (или высоких) температур и т.д. Внутренние платы более-менее защищены герметичным корпусом и деталями с запасом прочности. Советуем перед началом ремонтно-восстановительных работ поднакопить некоторое количество ламп (можете поспрашивать на работе или у знакомых – обычно такого добра везде хватает). Ведь не факт что все они будут ремонтопригодны. В данном случае нам важна именно работоспособность балласта (т.е. платы, встроенной внутри лампочки).

Возможно, в первый раз и придётся немного покопаться, но зато потом вы за час сможете собрать примитивный блок питания для устройств, подходящих по мощностям. Если Вы планируете создавать блок питания, выбирайте модели люминесцентных ламп помощнее, начиная от 20 Вт. Впрочем, менее яркие лампочки тоже пойдут в ход — они могут использоваться как доноры нужных деталей. И в результате из пары-тройки сгоревших экономок вполне можно создать одну вполне дееспособную модель, будь то рабочая лампочка, блок питания или зарядное устройство для аккумуляторов. Чаще всего мастера-самоучки используют балласт экономок для создания 12-ваттных блоков питания. Они могут подключаться к современным светодиодным системам, ведь 12 V – это рабочее напряжение большинства самых распространённых в быту приборов, в том числе и осветительных. Такие блоки обычно прячутся в мебели, поэтому внешний вид узла особого значения не имеет. И даже если внешне поделка получится неаккуратной – ничего страшного, главное позаботиться о максимальной электробезопасности. Для этого тщательно проверяйте созданную систему на работоспособность, оставляя поработать её в тестовом режиме на продолжительное время. Если скачков напряжения и перегрева не наблюдается – значит, Вы всё сделали правильно. Понятно, что намного жизнь обновлённой лампочке вы не продлите — всё равно рано или поздно ресурс исчерпывается (выгорает люминофор и нить накала). Но согласитесь, почему бы не попытаться восстановить вышедшую из строя лампу в течение полугода-года после покупки.

Расчет мощности трансформатора для ламп и схема подключения

Продаются сегодня различные трансформаторы, поэтому существуют определенные правила подбора необходимой мощности. Не стоит брать трансформатор слишком мощный. Он будет работать практически вхолостую. Недостаток мощности приведет к перегреву и дальнейшему выходу устройства из строя.

Рассчитать мощность трансформатора можно самостоятельно. Задачка скорее математическая и по силам каждому начинающему электрику. Например, необходимо установить 8 точечных галогенок напряжением 12 В и мощностью 20 ватт. Общая мощность при этом составит 160 ватт. Берем с запасом на 10 % примерно и приобретаем мощностью 200 ватт.

Схема №1 выглядит примерно таким образом: на линии 220 стоит одноклавишный выключатель, при этом оранжевый и синий провод подсоединяются ко входу трансформатора (первичные клеммы).

На линии 12 вольт все лампы подключаются к трансформатору (на вторичные клеммы). Соединяющие медные провода обязательно должны иметь одинаковое сечение, иначе яркость у лампочек будет разная.

Еще одно условие: провод, соединяющий трансформатор с галогеновыми лампами, должен быть длиной не менее 1,5 метров, лучше, если 3. Если сделать его слишком коротким, он начнет греться, и яркость лампочек снизится.

Схема №2 – для подключения галогеновых светильников. Здесь можно поступить по-другому. Разбить, к примеру, шесть светильников на две части. Для каждой установить понижающий трансформатор. Правильность такого выбора обусловлена тем, что при поломке одного из блоков питания вторая часть светильников все-таки будет продолжать работать. Мощность одной группы составляет 105 ватт. С небольшим коэффициентом запаса получаем, что приобрести необходимо два трансформатора на 150 ватт.

Совет! Каждый понижающий трансформатор запитайте своими проводами и соедините их в распределительной коробке. Места соединения оставьте в свободном доступе.

Переделка блока питания своими руками

Для работы галогенных ламп начали применяться импульсные источники тока с высокочастотным преобразованием напряжения. При домашнем изготовлении и налаживании довольно часто сгорают дорогостоящие транзисторы. Так как питающее напряжение в первичных цепях достигает 300 вольт, то к изоляции предъявляются очень высокие требования. Все эти трудности вполне можно обойти, если приспособить готовый электронный трансформатор. Он применяется для питания 12-вольтовых галогенок в подсветке (в магазинах), которые запитываются от стандартной электросети.

Существует определенное мнение, что получить самодельный импульсный блок питания – дело нехитрое. Можно лишь добавить выпрямительный мост, сглаживающий конденсатор и стабилизатор напряжения. На самом деле все обстоит куда сложнее. Если к выпрямителю подключить светодиод, то при включении можно зафиксировать только одно зажигание. Если выключить и включить преобразователь в сеть снова, повторится еще одна вспышка. Чтобы появилось постоянное свечение, необходимо к выпрямителю подвести дополнительную нагрузку, которая, отбирая полезную мощность, превращала бы ее в тепло.

Один из вариантов самостоятельного изготовления импульсного блока питания

Описываемый блок питания вполне можно изготовить из электронного трансформатора мощностью 105 Вт. Практически этот трансформатор напоминает компактный импульсный преобразователь напряжения. Для сборки дополнительно понадобится согласующий трансформатор Т1, сетевой фильтр, выпрямительный мост VD1-VD4, выходной дроссель L2.

Схема двухполярного блока питания

Такой аппарат стабильно функционирует длительное время с усилителем низкой частоты мощностью 2х20 ватт. При 220 В и силе тока 0,1 А выходное напряжение будет 25 В, при увеличении силы тока до 2 ампер напряжение падает до 20 вольт, что считается нормальной работой.

Ток, минуя выключатель и предохранители FU1 и FU2, следует на фильтр, защищающий цепь от помех импульсного преобразователя. Середину конденсаторов С1 и С2 соединяют с экранирующим кожухом блока питания. Потом ток поступает на вход U1, откуда с выходных клемм пониженное напряжение подается на согласующий трансформатор Т1. Переменное напряжение с другой (вторичной обмотки) выпрямляет диодный мост и сглаживает фильтр L2C4C5.

Самостоятельная сборка

Трансформатор Т1 изготавливается самостоятельно. Число витков на вторичной обмотке влияет на выходное напряжение. Сам трансформатор выполнен на кольцевом магнитопроводе К30х18х7 из феррита марки М2000НМ. Первичная обмотка состоит из провода ПЭВ-2 диаметром 0,8 мм, сложенного вдвое. Вторичная обмотка состоит из 22 витков провода ПЭВ-2, сложенного вдвое. При соединении конца первой полуобмотки с началом второй получаем среднюю точку вторичной обмотки. Дроссель также изготавливаем самостоятельно. Его наматывают на таком же ферритовом кольце, обе обмотки содержат по 20 витков.

Выпрямительные диоды располагаются на радиаторе площадью не менее 50 кв.см

Обратите внимание, что диоды, у которых аноды соединены с минусовым выходом, изолируются от теплоотвода слюдяными прокладками

Сглаживающие конденсаторы С4 и С5 состоят из трех параллельно включенных К50-46 емкостью по 2200 мкФ каждый. Такой способ применяется, чтобы снизить общую индуктивность электролитических конденсаторов.

На входе блока питания лучше будет установить сетевой фильтр, но возможна работа и без него. Для дросселя сетевого фильтра можно использовать ДФ 50 Гц.

Все детали блока питания располагаются навесным монтажом на плате из изоляционного материала. Полученная конструкция помещается в экранирующий кожух из тонкой листовой латуни или луженой жести. В нем не забудьте просверлить отверстия для вентиляции воздуха.

Правильно собранный блок питания не нуждается в налаживании и начинает сразу же работать. Но на всякий случай можно проверить его работоспособность с помощью подключения на выход резистора сопротивлением 240 Ом, мощностью рассеяния 3 Вт.

Мультивибраторы – генераторы импульсов

Очевидно, что для снижения массы трансформатора и помещения его в столь малый корпус требуется повысить рабочую частоту с 50 Гц до ультразвука. Конкретное значение выбирает производитель. Мультивибратор из транзисторов позволяет задать любое значение, ограничиваемое лишь имеющейся на руках элементной базой. Часто электронные трансформаторы с корпусом из стали. Это экран, препятствующий излучению высокочастотной волны в пространство.

Структурно мультивибраторы относятся к усилителям класса D (хотя бы один элемент работает в импульсном режиме). Работа в ключевом режиме требует от транзисторов известного быстродействия. В запертом состоянии ток между коллектором и эмиттером близок к нулю. Импульсный режим вдобавок повышает КПД мультивибратора. Первые устройства указанного класса описаны Генри Абрахамом в журнале Annales de Physique за 1919 год. Считается, что устройство стало предшественником цифровой техники, годом спустя появился первый триггер Экклза-Джордана.

Мультивибраторы бывают управляемыми и неуправляемыми, но все – генераторы импульсов заданной частоты, близких по форме к прямоугольной. Нагрузкой им служит малогабаритный трансформатор

В первом случае допустимо менять скважность и прочие параметры, но электронный трансформатор обычно не предоставляет подобных сложных возможностей, иначе сильно увеличивается цена

По теории мультивибратор допустимо построить на любом типе активных элементов, но по вполне понятной причине используются транзисторы. Специфические особенности работы достигаются за счёт внедрения цепи обратной связи ёмкостного или индуктивного типа (для смещения фазы), оба активных элемента по очереди управляют друг другом.

Большего размаха колебаний достигают, используя составные транзисторы: последовательно включённые по определённой схеме. На рисунке представлена схема, где RC-цепочка с заданной постоянной времени управляет парой транзисторов, формируя импульсы заданной частоты. Это типичный электронный трансформатор на 12 В для галогенных (газоразрядных) лампочек. Выпускаются номиналы 6 и 24 В, питаемые от промышленной сети 110 или 220 В. Принцип действия представленной схемы:

  1. Входное напряжение 220 В выпрямляется диодным мостом, производя заряд конденсатора. Эта входная цепочка задаёт частоту переключения диака. Ставя подстроечный конденсатор, возможно добиться эффекта диммирования лампочек.
  2. Диак открывается и заряжает RC-цепочку второго транзистора, провоцируя начало колебаний.
  3. Диод не даёт напряжению упасть окончательно, чтобы транзистор Т2 закрылся в конце периода.
  4. На точке насыщения сердечника дросселя обратной связи транзистор выключается.

Верхняя частота переключений ограничивается только конструкцией сердечника импульсного трансформатора и переходными характеристиками транзисторов. Типичная частота переключений составляет 35 кГц

Скважность импульсов задаётся RC-цепочками на базах транзисторов. На второй схеме представлен вариант реализации защиты от короткого замыкания

Неисправные галогенные лампочки, потребляющие слишком большой ток, становятся причиной перегрева транзисторов и выхода из строя. Полупроводниковые p-n-переходы необратимо теряют свойства.

При слишком высоком потреблении включается транзистор цепи защиты, RC элементы которой задерживают срабатывание транзистора Т1. Ситуация наблюдается при розжиге дуги. Холодный катод обнаруживает малое сопротивление и легко пропускает ток. По мере прогрева металлического электрода ток снижается, и транзисторы трансформатора выходят на нормальный режим. Этим продлевается срок службы изделия. По истечении времени задержки (задаётся через Rs и Cs) устройство пробует запуститься снова, и если ток не превышает заданного значения, схема входит в нормальный режим.

Сколько LED можно подключить к 12В?

Очевидно, что по простейшей схеме к источнику 12 Вольт можно подключить сколько угодно. Главное, чтобы у подключаемого источника питания хватало мощности. Однако мы видели, что при такой схеме подключения много энергии расходуется бесполезно.

Простейшим выходом из этой ситуации является снижение мощности рассеиваемой на токоограничивающем резисторе. Для снижения бесполезно рассеиваемой мощности, несколько светодиодов подключают последовательно и питают через один гасящий резистор. В этом случае падение напряжения на сопротивлении оказывается значительно меньше. Следовательно, существенно снижаются потери энергии. Расчет сопротивления для последовательного подключения светоизлучающих диодов выполняют по формуле:

Где n – количество последовательно подключенных LED.

В случае источника 12 Вольт разумно подключать последовательно три светодиода и один гасящий резистор. Падение напряжения на светодиодах не превысит 10.5 Вольта и на долю резистора останется всего 1,5 Вольт.

Такое техническое решение широко применяют, когда количество подключаемых к 12 Вольтам светодиодов кратно трем. Т. е. так можно подключить 6, 9, 12, …, 3N LED. Например, так поступают производители светодиодных лент. В них светодиоды сгруппированы по три и питаются через одно общее сопротивление.

Если нужно подключить 4 светодиода к 12 Вольтам, то целесообразно сгруппировать их по 2, и каждую пару питать через токоограничивающий резистор.

Последовательно следует подключать светодиоды с одинаковым рабочим током. Иначе разные приборы будут светить с различной яркостью или будет превышен ток какого-либо LED, и он выйдет из строя.

Что касается подключения светодиодов «рассчитанных на 12 В» то лучше установить их «рабочее напряжение» опытным путем. Для этого их надо подключить к лабораторному блоку питания и, постепенно поднимая напряжение, контролировать потребляемый ток. Напряжение, при котором рабочий ток будет достигнут, можно использовать для расчета токоограничивающего резистора.

Подключение устройства в схему электроснабжения галогенных светильников

В случае подсоединения трансформаторов рекомендуется придерживаться схематического расположения отдельных источников света, когда их количество более двух. К тому же требуется выбрать подходящее место для установки преобразователя.

Основные требования к подключению

Инструкции любых трансформаторов непременно содержат главные правила, ими запрещается пренебрегать при выполнении монтажных работ:

  • Понижающий прибор и лампу требуется соединять с кабелем, длина которого не превышает 1,5 м, а сечение от 1 мм2. В ином случае яркость лампы будет недостаточной, свет — неравномерным, есть риск нагревания провода.
  • Если подключается два и больше светильников, требуется непременно применить схему «звезда»: к каждой лампе подсоединяется отдельный кабель. Последние должны быть одинаковые.
  • Если предполагается длина кабеля больше 1,5 м, то его сечение увеличивается в пропорциональном соотношении.
  • Расстояние до светильника не меньше 0,2 м.
  • Корректно высчитать мощность ламп, соответствие последних понижающему электроприбору.

Внимание! Категорически запрещается включать трансформаторы без нагрузки

Требования по установке

Допустимо использование нескольких схем подключения галогенных ламп через трансформатор:

Одна из самых простых: применяется один выключатель (с 1-ой клавишей) и трансформатор. Проводники крепятся на клеммы «входа» L и N. Для присоединения ламп на «выходе» предпочитают провода из меди (минимальное сечение 1,2 мм2). Подключение галогенных ламп 12В — параллельное.

Вам это будет интересно Световые датчики для освещения


Простая схема подключения понижающего прибора

Разделение общего количества светильников на две одинаковые половины, подсоединение к разным трансформаторам. В вышеописанном примере 4 лампы по 40 Вт, мощность 2-х — 80 Вт. Следственно, следует использовать трансформатор 105 Вт. Рекомендуется отдельный понижающий прибор питать своими проводами. Когда последние соединятся в распределительном боксе, это существенно облегчит возможный в будущем ремонт. При подключении допустимо применить 1-клавишный или 2-клавишный выключатель. После выполнения всех работ лампочки возможно запитать раздельно. Когда один трансформатор выйдет из рабочего состояния, это позволит сберечь денежные средства и оставить систему работающей.


Схема подключения двух галогенных лампочек (и более)Важная информация! Трансформаторы во время работы нагреваются. Поэтому их нужно устанавливать на поверхностях из материалов, которые устойчивы к воспламенению, не плавятся.

Эксплуатационный ресурс, надёжность галогенных и светодиодных ламп перекроют издержки на монтаж трансформаторного устройства. А защитные свойства последнего обеспечат более продолжительную службу таких источников света, чем обычных лампочек накаливания.

Увеличение мощности электронного трансформатора ЭТ

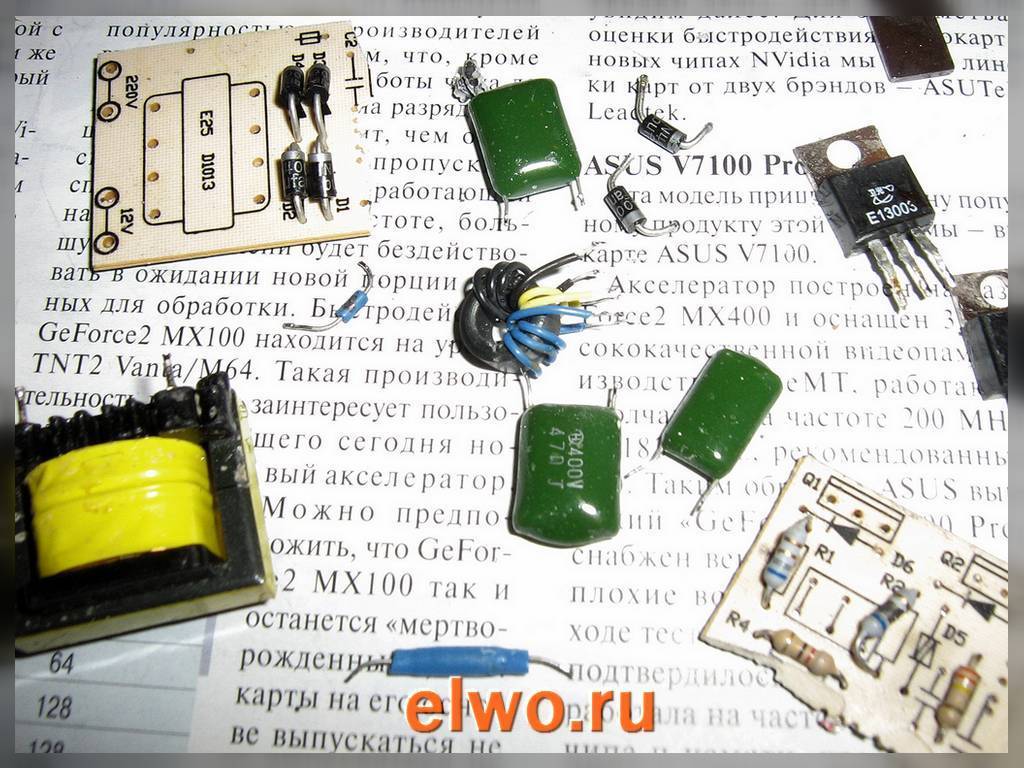

Электронный трансформатор является сетевым импульсным блоком питания с весьма хорошими показателями. Такие блоки питания лишены защиты от КЗ на выходе, но эту недоработку можно исправить. Сегодня решил представить весь процесс увеличения мощности электронных трансформаторов для галогенных ламп. Китайский ЭТ с мощностью 150 ватт, мы превратим в мощный ИБП, который может быть использован практически для любых целей. Вторичная обмотка импульсного трансформатора, в моем случае содержит всего один виток. Обмотка намотана 10-ю жилами провода 0,5мм. Блок питания умощнен до 300 ватт, следовательно, его можно использовать для питания мощных усилителей НЧ, таких как Холтон, Ланзар, Маршалл Лич и т.п. При желании, можно на основе такого ИБП собрать мощный лабораторный блок питания. Мы знаем, что многие ИБП такого типа не включаются без нагрузки, такой недостаток имеют электронные трансформаторы Tashibra с мощностью 105 ватт.

Наша схема не имеет такого недостатка, схема заводится без нагрузки и может работать с маломощными нагрузками (светодиоды и т.п.). Для умощнения нужно сделать несколько переделок. Нужно перемотать импульсный трансформатор, подобрать конденсаторы полумоста, заменить диоды в выпрямителе и использовать более мощные ключи. В моем случае использованы диоды на полтора ампера, которые я не заменил, но обязательно замените на любые диоды с обратным напряжением не менее 400 Вольт и с током 2 Ампер и более.Для начала давайте переделаем импульсный трансформатор. На плате можно увидеть кольцевой трансформатор с двумя обмотками, обе обмотки нужно снять. Затем берем еще одно аналогичное кольцо (снял с такого же блока) и склеиваем их. Сетевая обмотка состоит из 90 витков, витки растянуты по всему кольцу.Диаметр провода, которым намотана обмотка 0,5…0,7мм. Далее уже мотаем вторичную обмотку. Один виток дает полтора вольта, к примеру — для получения 12 Вольт выходного напряжения, обмотка должна содержать 8 витков (но бывают и другие значения).Далее заменяем конденсаторы полумоста. В стандартной схеме использованы конденсаторы 0,22мкФ 630 Вольт, которые были заменены на 0,5мкФ 400 Вольт. Силовые ключи использованы серии MJE13007, которые были заменены на более мощные — MJE13009.На этом переделка почти завершена и можно уже подключить в сеть 220 Вольт. После проверки работоспособности схемы идем дальше. Дополняем ИБП фильтром помех сетевого напряжения. Фильтр содержит из дросселей и сглаживающего конденсатора. Электролитический конденсатор подбирается с расчетом 1мкФ на 1 Вольт, для наших 300 Ватт подбираем конденсатор с емкостью 300мкФ с минимальным напряжением 400 Вольт. Дальше приступаем к дросселям. Дроссель у меня использован готовый, был выпаян с другого ИБП. Дроссель имеет две отдельные обмотки по 30 витков провода 0,4мм.На входе питания можно поставить предохранитель, но в моем случае он уже был на плате. Предохранитель подбирают на 1,25 — 1,5Ампер. Вот теперь все готово, уже можно дополнить схему выпрямителем на выходе и сглаживающими фильтрами. Если планируете собрать на основе такого ИБП зарядное устройство для автомобильного аккумулятора, то на выходе хватит и одного мощного диода шоттки. К числу таких диодов относится мощный импульсный диод серии STPR40, который достаточно часто применяется в компьютерных блоках питания. Ток указанного диода 20Ампер, но для 300 ваттного блока питания и 20 Ампер маловато. Не беда! Дело в том, что указанный диод содержит в себе два аналогичных диода на 20 Ампер, нужно всего лишь подключить два крайних вывода корпуса друг к другу. Теперь у нас есть полноценный диод на 40 Ампер. Диод нужно будет установить на достаточно большой теплоотвод, поскольку последний будет перегреваться достаточно сильно, возможно понадобится небольшой кулер.

Электронный трансформатор для галогенных ламп 12в схема, get 0902

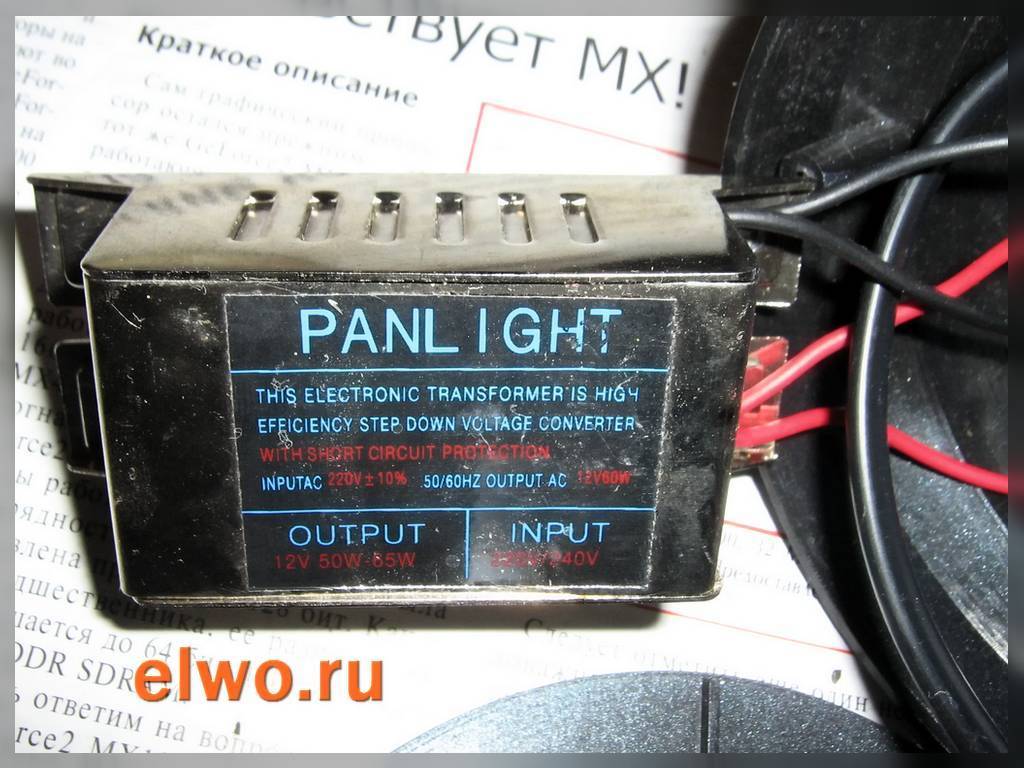

Возьмём для примера стандартный электронный трансформатор маркированный 12V 50Ватт, который используется для питания настольного светильника. Принципиальная схема будет такая:

Схема электронного трансформатора работает следующим образом. Напряжение сети выпрямляется с помощью выпрямительного моста до полусинусоидаьльного с удвоенной частотой. Элемент D6 типа DB3 в документации называется «TRIGGER DIODE”, — это двунаправленный динистор в котором полярность включения значения не имеет и он используется здесь для запуска преобразователя трансформатора. Динистор срабатывает во время каждого цикла, запуская генерацию полумоста. Открытие динистора можно регулировать. Это можно использовать например для функции регулировки яркости подключенной лампы. Частота генерации зависит от размера и магнитной проводимости сердечника трансформатора обратной связи и параметров транзисторов, обычно составляет в пределах 30-50 кГц.

В настоящее время начался выпуск более продвинутых трансформаторов с микросхемой IR2161, которая обеспечивает как простоту конструкции электронного трансформатора и уменьшение числа используемых компонентов, так и высокими характеристиками. Использование этой микросхемы значительно увеличивает технологичность и надежность электронного трансформатора для питания галогенных ламп. Принципиальная схема приведена на рисунке.

Особенности электронного трансформатора на IR2161:Интеллектуальный драйвер полумоста; Защита от короткого замыкания нагрузки с автоматическим перезапуском ;Защита от токовой перегрузки с автоматическим перезапуском ;Качание рабочей частоты для снижения электромагнитных помех ;Микромощный запуск 150 мкА;Возможность использования с фазовыми регуляторами яркости с управлением по переднему и заднему фронтам ;Компенсация сдвига выходного напряжения увеличивает долговечность ламп;Мягкий запуск, исключающий токовые перегрузки ламп.

Входной резистор R1 (0,25ватт) – своеобразный предохранитель. Транзисторы типа MJE13003 прижаты к корпусу через изоляционную прокладку металлической пластинкой. Даже при работе на полную нагрузку транзисторы греются слабо. После выпрямителя сетевого напряжения отсутствует конденсатор, сглаживающий пульсации, поэтому выходное напряжение электронного трансформатора при работе на нагрузку представляет собой прямоугольные колебания 40кГц, модулированные пульсациями сетевого напряжения 50Гц. Трансформатор Т1 (трансформатор обратной связи) – на ферритовом кольце, обмотки подключенные к базам транзисторов содержат по пару витков, обмотка, подключенная к точке соединения эмиттера и коллектора силовых транзисторов – один виток одножильного изолированного провода. В ЭТ обычно используются транзисторы MJE13003, MJE13005, MJE13007. Выходной трансформатор на ферритовом Ш-образном сердечнике.

Чтоб задействовать электронный трансформатор в импульсном источнике питания, нужно подключить на выход выпрямительный мост на ВЧ мощных диодах (обычные КД202, Д245 не пойдут) и конденсатор для сглаживания пульсаций. На выходе электронного трансформатора ставят диодный мост на диодах КД213, КД212 или КД2999. Короче нужны диоды с малым падением напряжения в прямом направлении, способные хорошо работать на частотах порядка десятков килогерц.

Преобразователь электронного трансформатора без нагрузки нормально не работает, поэтому его нужно использовать там, где нагрузка постоянна по току и потребляет достаточный ток для уверенного запуска преобразователя ЭТ. При эксплуатации схемы надо учитывать, что электронные трансформаторы являются источниками электромагнитных помех, поэтому должен ставиться LC фильтр, предотвращающий проникновение помехи в сеть и в нагрузку.

Лично я использовал электронный трансформатор для изготовления импульсного источника питания лампового усилителя. Так-же представляется возможным питать ими мощные УНЧ класса А или светодиодные ленты, которые как раз и предназначены для источников с напряжением 12В и большим выходным током. Естественно подключение такой ленты производится не напрямую, а через токоограничительный резистор или с помощью коррекции выходной мощности электронного трансформатора.
