Сборка и монтаж электрического щита своими руками: выбираем правильный электрощит и пользуемся пошаговой инструкцией по монтажу

Щит уличный 15 квт

Щит уличный для подключения дома, участка к сети 380 на 15 КВТ

Состоит из:

  • Корпус ЩуРН 3-2 ИЭК IP 54 (2 двери) — 1шт
  • Автоматический выключатель АВB sh202l C25 3P — 2шт
  • Автоматический выключатель АВB sh201l 1p C16 — 1шт
  • Автоматический выключатель АВB sh201l 1p C10 — 1шт
  • Розетка на Din рейку — 1шт
  • Счетчик Меркурий 231 AM 01 2020 год (однотарифный) — 1шт

Все собрано и расключено.

Можно добавить провод для подключения, проколы, анкерные подвесы в стоимость не входит.

Цена собранного шкафа: 9850 рублей.

Предлагаем щит на 15кВт с прибором учета Матрица NP73E.2-12-1, которая является многофункциональной системой с функцией многотарифного учета электроэнергии (доступно до 6-ти временных тарифов с возможностью задания рабочих, выходных и специальных дней). При использовании данного прибора учета, меняется и типовой комплект поставки щита, где НЕ используются автоматические выключатели на 25 ампер, а устанавливаются АВ или ВН С50,С63, т.к. не требуется ограничение потребителя, как именно ему получать 15 кВт, по 3 фазам, по каждой конкретной и т.д., но не превышающее это значение.

Схема электрощитка

При составлении схемы квартирного электрощитка должно быть учтено следующее:

  1. Суммарная мощность потребителей системы электроснабжения квартиры;
  2. Количество групп потребителей;
  3. Мощность каждой группы;
  4. Место установки электросчётчика.

На схеме должны быть указаны все комплектующие щитка с указанием полного наименования, номинала и класса защиты – это необходимо для замены составляющих элементов или дополнительного монтажа новых.

В старых домах советской постройки заземление проводки не выполнялось, соответственно, на схемах электрощитов квартир в таких зданиях, как и по факту, заземляющей шины не будет. Если же дом новой постройки, или же систему электроснабжения здания реконструировали с устройством контура заземления, то схема распределительного щитка будет включать и заземляющую шину.

В зависимости от количества и мощности потребителей электроэнергии, схема распределительного щитка может быть простой или достаточно сложной. Но собранный по ней щит в любом случае должен обеспечивать безопасность и удобство пользования системой электроснабжения, поэтому перечень и расположение комплектующих в схеме тщательно продумывается.

Расчет количества места в щитке

DIN-рейки – куски металлического профиля стандартной ширины (35 мм), облегчают монтаж оборудования в корпус электрического щитка. На них устанавливают модули УЗО и автоматических выключателей. При расчете количества мест оперируют величинами:

  • автоматических выключателей (1 ,2 ,3-х фазных), ширина одного модуля 17,5 мм, двух – 35 мм, трех − 52,5 мм;
  • УЗО однофазное, 3-х фазное, ширина первого – 35 мм, ширина второго – 70 мм;
  • дифференциальный однофазный автомат – 70 мм;
  • клеммник на DIN-рейку – 17,5 мм;
  • шина – 17,5 мм;
  • 6-8 модульный счетчик – 105-140 мм;
  • розетка 3-х модульная для DIN-рейки – 52,5 мм;
  • реле 3 модуля – 52,5 мм.

Размеры всех элементов, которые используют при монтаже электрощита, кратны ширине одного модуля – 17,5 мм.

Монтаж розетки в квартирный щиток оправдан. Выключив автоматы для проведения ремонтных работ электрической сети, к розетке можно подключить удлинитель, чтобы использовать электроинструменты.

Если шины (вводная, PE) есть в корпусе, то на DIN-реки устанавливают:

  • счетчик;
  • УЗО,
  • однополюсные автоматы;
  • шины (нулевые) для УЗО.

Все элементы есть на схеме, чтобы выбрать щиток, нужно пересчитать модули и приобрести изделие соответствующего размера. Профессиональные электрики советуют приобретать бокс с запасом.

Заключительный этап

Установка щитка на своё место осуществляется по окончании всех грязных ремонтных работ. Корпус щита монтируется в нишу, дин-рейки с собранным модульным оборудованием крепится саморезами. Закрепляются шины рабочего (N) и защитного (PE) нуля. Фазные и нулевые провода компонуются в отдельные пучки и прокладываются на противоположных сторонах щитка. Усилие, с которым зажимаются присоединения — 0.8 Н·м.

Перед тем, как приступать к пусконаладочным работам, следует убедиться в том, что собраны все розетки, распределительные коробки, выключатели. Все группы потребителей следует подписать на внешней панели электрощитка. Примерно через месяц работы следует сделать подтяжку всех соединений щитка.

Окончательный монтаж электрического щита. Подключение групп потребителей

Предварительная сборка и проверочные работы позволяют заняться монтажом электрощитка посредством помещения в подготовленную нишу, навесить наружно, подключить группы потребителей. Следует дождаться окончания отделочных работ, которые могут загрязнить прибор, повысить возле него влажность или намочить.

Процедура заключается в следующем:

  1. Обезопасить процесс монтажа исключением подачи тока на вход оборудования. Стоит в многоквартирном доме навесить на ЩУЭ или распределитель на этаже специальную вывеску.
  2. Снять защитный картон или специальную накладку, вынуть с бокса все содержимое, а провода вывести наружу и закрепить, при необходимости прочистить корпус.
  3. Вставить внутрь дин-рейки с установленными модулями, закрепить саморезами или зажимами.
  4. Шину защитного и рабочего нуля крепят на штатные места, изолируется в металлическом ящике.
  5. Нулевые защитные, нулевые и фазные провода делятся на отдельные пучки, фиксируются пластиковыми зажимами, проверяется наличие маркировки.
  6. На шину РЕ крепятся кабели защитного нуля, дополнительная длина запаса стягивается муфтами.
  7. Подключаются последовательно после ввода все группы потребителей из защитного пучка, наконечником НШВИ опрессовываются концы многожильных проводов, остальные зачищаются стриппером на 1 см, лишнее отрезается.
  8. Окончательное маркирование перед зажимом в клеммах посредством термоусаживаемой трубки или кабельных маркеров.
  9. Металлическая дверца подключается зелено-желтым кабелем к шине защитного нуля.
  10. Выделяют из пучка рабочего нуля кабели, подключаемые к шинам групповых УЗО, выводятся в отдельный жгут. Подключаются к соответствующей шине с изгибом под прямым углом, производится их зачистка, маркировка и крепление, как предыдущей группы.
  11. Расположение фазных кабелей должно находиться с противоположной от нулевой стороны короба. При наличии специальных ниш в боксе, их заводят и закрепляют, стяжками фиксируются ответвления и пучки проводов.
  12. В соответствии со схемой, заводятся в каждый автоматический выключатель нужные кабеля. Маркируются и обрезаются по необходимости, закрепляются.
  13. Рабочий ноль и фаза ввода подключается к автоматическому рубильнику или вводному выключателю нагрузки на верхние клеммы.
  14. Проверяется соответствие правильности монтажа и кабельной маркировки согласно рабочей схеме, с усилием 0,8 Нхм затягиваются все клеммы.

Сборка электрощита

Перед работой необходимо согласовать с управляющей компанией, кому устанавливать счетчик. Если ее представители дадут согласие на монтаж, сборка электрощита в квартире может производиться своими руками.

  • Корпус электрощита устанавливается на стену или в нишу.
  • В щит заводятся провода питания от каждого помещения.
  • Внутри на саморезы устанавливается DIN-рейка, служащая основанием для крепления аппаратуры.
  • Все автоматы, УЗО и счетчик устанавливаются на свои места. Их размещают последовательно сверху вниз, начиная от вводного автоматического выключателя.
  • Устанавливаются заземляющая и нулевая шины.
  • Соединительные провода нарезаются на подходящие куски.
  • Все элементы соединяются в соответствии со схемой. Подключение питания к автоматическим выключателям и УЗО производится сверху.
  • После монтажа проверяется качество сборки и производится пробное включение.
  • Приглашается представитель энергосбыта для установки пломб на счетчик и вводной автомат.

Значимость УЗО в щетке

УЗО обязательно должно быть в электрощите. К тому же под контролем УЗО должны быть все розеточные и силовые линии. Принципы подбора УЗО:

Для розеточных и силовых линий используют УЗО, у которого инфицированный ток срабатывания 30мА. Номинальный рабочий ток должен быть на ступень больше, чем у автомата.
В помещениях с высокой влажностью (гидромассажная ванна, санузел, стиральная машина, электрический теплый пол) в розеточных линиях должно быть УЗО на 10 мА.

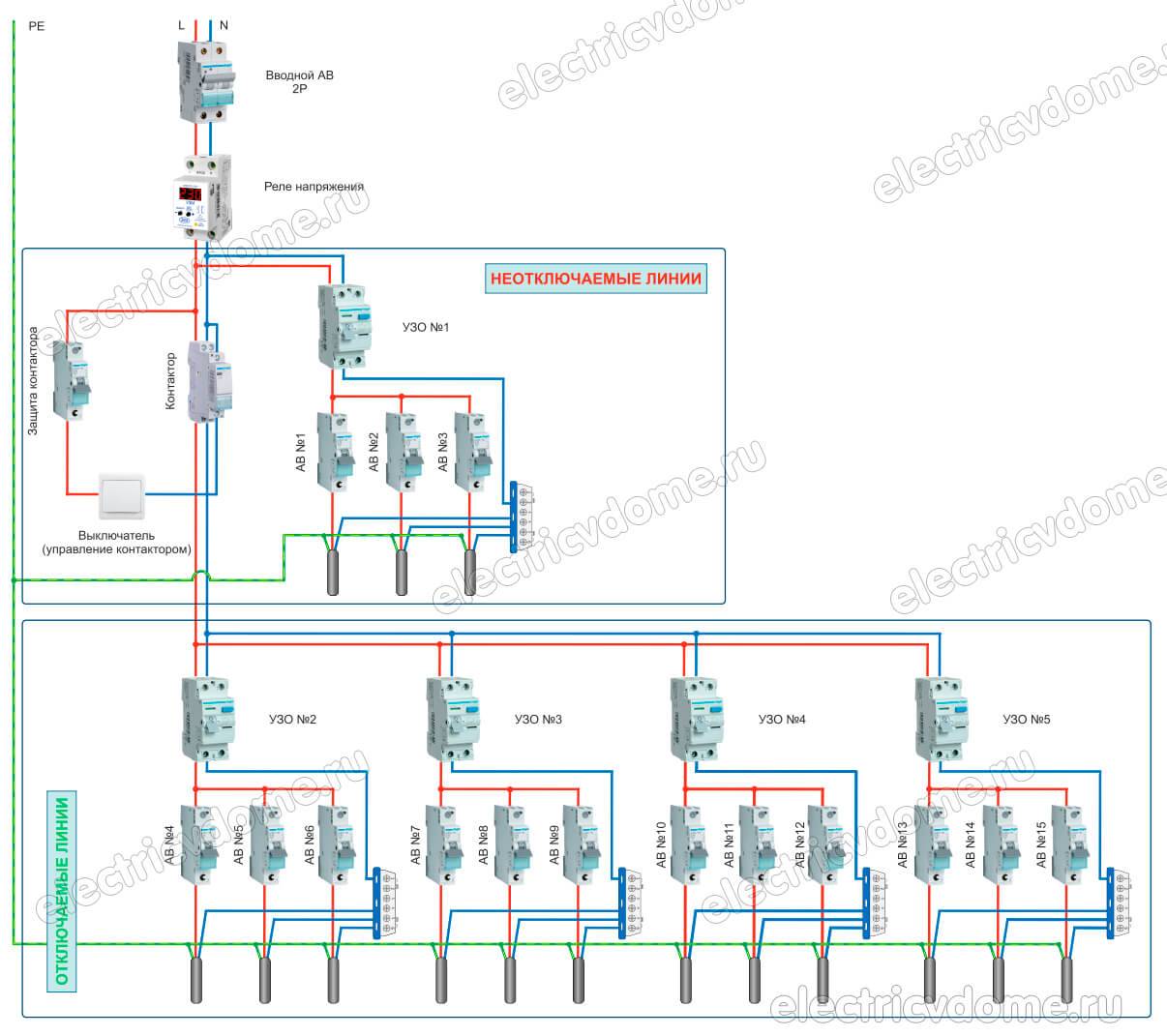

На схеме можно увидеть, что под одно УЗО допустимо ставить 2-4 линии с защитным автоматическим выключателями. Оно будет считаться групповым УЗО

Важно контролировать – рабочий ток УЗО должен быть равен или больше суммарного значения номиналов автоматов подключенных линий.
Дифференцированные автоматы, которые одновременно выполняют функции УЗО и автоматического выключателя, экономически не оправдываются. Специалисты рекомендуют подключать их отдельно

Использование дифавтоматов оправдано только при отсутствии достаточного объема пространства в электрощите или защиты очень важных линий (теплый пол в санузле).

После составления схемы ее лучше показать опытному электрику, который укажет на «подводные камни» и даст рекомендации.

Организация ввода кабелей в электрический щиток

Правильное размещение в корпусе кабелей позволит существенно облегчить монтажные работы по подключению модулей. В хороших электрощитках крышка для ввода проводки съемная. На нижней, верхней или реже задней части корпуса располагаются перфорированные отверстия, которые продавливаются пальцем или вырезаются острым предметом.

Стандартные размеры таких отверстий рассчитаны для помещения специальной гофротрубы 16-20 мм в диаметре. Помещение проводов в навесные модели — более простое занятие, поскольку внутрь бокса они заводятся поочередно. Сложнее со встраиваемыми коробами — нужно сначала заводить кабели, а только после этой процедуры закрепить корпус в нише.

Не менее простым занятием считается фиксация кабелей на входе в ящик. Чаще всего накидывается алебастр в штобе, в области введения проводки в щиток. При выборе электрощитка со специальными сальниковыми пластинами или заглушками, крепление кабелей осуществляется съемом этих элементов короба.

Процедура заключается в следующем:

  1. Снимается заглушка, кабель ввода заходит первым поближе к автомату ввода, при помещении проводов в гофротрубу, ее следует перед вводом обрезать.
  2. К планке с проушинами или гребенке прикладывается кабель, фиксируется пластиковой стяжкой, которая укорачивается до нужной длины кусачками.
  3. Каждый кабель в соответствии со схемой маркируется фломастером, провода с темной оболочкой одевают в светлую термоусадочную трубку, поверх которой наносят надпись.
  4. По завершению работ по фиксации проводов на заглушке делаются засечки, чтобы она плотно заходила после вырезания углублений канцелярским или другим ножом.
  5. Заглушка помещается на установочное место и фиксируется винтами.

Минимальные требования при проектировании распределительного щита

Помимо важности предварительных расчётов, о которых мы говорили выше, при создании схемы щитка необходимо учитывать некоторые нюансы. В целом, они не требуют неукоснительного выполнения, однако при введении в конструкцию во многом повышают её надёжность и удобство эксплуатации. С одной стороны, нужно стремиться к простоте устройства, с другой, не пренебрегать советами опытных специалистов

В первую очередь это касается разделение подключений на несколько силовых линий. В аварийной ситуации такой подход позволяет быстрее обнаружить место поломки. Важным моментом при нескольких линиях является возможность лишь частичной потери энергообеспечения помещения

С одной стороны, нужно стремиться к простоте устройства, с другой, не пренебрегать советами опытных специалистов. В первую очередь это касается разделение подключений на несколько силовых линий. В аварийной ситуации такой подход позволяет быстрее обнаружить место поломки. Важным моментом при нескольких линиях является возможность лишь частичной потери энергообеспечения помещения.

Это правило разделения в полной мере касается и автоматических выключателей. Оптимальное подключение автоматов в распределительном щите выполняется по следующей схеме – каждая комната отдельно. При этом желательно чтобы на линию света и розеток был установлен отдельный автоматический выключатель.

Щиток с цифровыми датчиками

Основное подключение автоматов в щитке выполняется через один центральный выключатель. Не стоит забывать и о приборах с повышенным потреблением энергии – варочных панелях, стиральных машинах и аналогичных. Все они подключаются в сеть через отдельный автомат.

Рекомендации профессионалов

  • На внутренней стороне крышки электрического щита размещается схема соединений, чтобы ею могли воспользоваться другие пользователи, для ручного отключения электроэнергии или включения автоматов.
  • Все провода внутри щита должны быть подобраны по цвету и содержать маркировку.
  • Группы проводов соединяются в жгуты, что позволяет быстро находить нужные контакты при ремонте и обслуживании.
  • В начале работы электрощита необходимо проверять отсутствие перегрева у проводов и аппаратуры, а при его обнаружении следует найти и устранить причину, иначе короткое замыкание неизбежно.
  • Размещение проводов и приборов внутри шкафа должно быть свободным для удобства обслуживания и возможности добавления новых элементов.

5 Внутреннее наполнение – компоновка модульных устройств

Оборудование, монтируемое в щитке, изготовлено по стандартным унифицированным размерам. Для крепления служит DIN-рейка – металлический профиль. Одно место, занимаемое однополюсным автоматическим выключателем, называется модулем. Чтобы рассчитать, сколько места нужно в щитке, следует знать, что двухполюсный АВ – это 2 модуля, трехполюсный – три. Однофазное УЗО занимает 2 модуля, трехфазное – 4. Один клеммник – один модуль, счетчик, в зависимости от модификации, – 6–8 модулей.

Сборка щитка проводится на столе, что гораздо удобнее, чем на стене. Но предварительно следует установить крепление для щитка, когда он еще не заполнен модулями. Реализация принципиальной схемы может осуществляться несколькими способами: линейным или групповым. Независимо от способа первым всегда стоит вводный автомат. По линейному принципу дальше располагаются все УЗО, за ними автоматы. Размещение простое, но неисправность найти трудно. По второму способу приборы размещают группами: сначала УЗО, затем автоматы его группы.

Следует соблюдать правила монтажа:

  • соединения внутри щитка выполняются проводом, одинаковым по сечению с входным;
  • вход располагают вверху, выход – снизу;
  • запрещается зажимать многожильный провод без наконечников НШВИ;
  • чтобы зажать в одной клемме разные проводники, применяют наконечники для двух проводов.

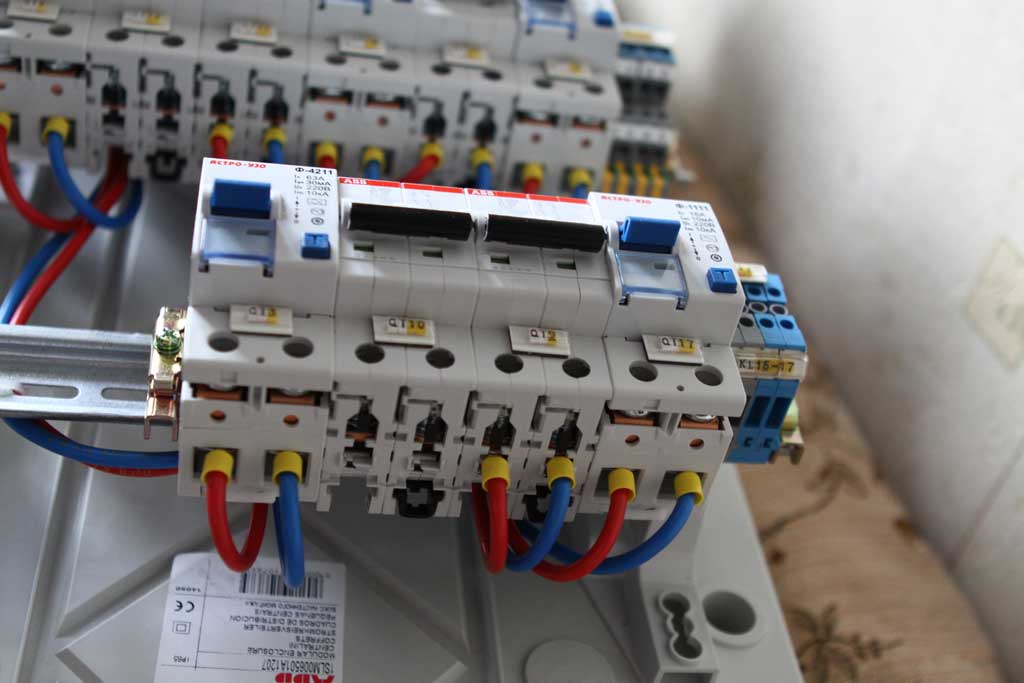

Приступаем к сборке. Располагаем модули согласно выбранной схеме на DIN-рейке, закрепляем фиксаторами. Чтобы легче было работать, кроме схемы составляем план расположения приборов. Затем соединяем их между собой проводами. Концы зачищаем, если провода многожильные, вставляем в наконечники НВШИ подходящего сечения. Опрессовываем наконечники пресс-клещами КВТ, которые не очень дорогие по стоимости. Именно этот инструмент надежно закрепит проводники в наконечниках.

Значительно облегчит  расключение электрического щитка применение специальных шин (гребенок). Они снабжены плоскими контактами (штырями), которые вводятся в контакты автоматики, обеспечивая надежное соединение. Производители автоматических устройств выпускают гребенки, подходящие по своим размерам именно для данных модулей, к другим они могут не подходить из-за различий в шаге.

Установка и подключение всех элементов

Опытные электрики рекомендуют собирать электрощиток не на стене, а на столе. После этого уже монтировать шкаф с оборудованием на стену и подключать к нему проводку. Такой способ, во-первых, обеспечивает удобство при сборке электрощита, а во-вторых, практически исключает попадание грязи и влаги на дорогостоящее оборудование. Даже современные шкафы под бытовые электрощиты продаются со съемными рамками. Это позволяет разделить процесс монтажа корпуса шкафа на стену и компоновку его начинки.

Крепим в рамку электрощитка ДИН-рейку. Вставляем шины. Далее на ДИН-рейку устанавливаем автоматы согласно схеме. Если сбоку на рейке останется место, нужно зафиксировать крайний автомат с помощью специального ограничителя.

Важно! Сзади на корпусе автомата есть специальные защелки, с помощью которых он крепится к ДИН-рейке. Дополнительные крепежные элементы не потребуются

Далее устанавливаем рамку с электрической начинкой в шкаф, который к тому времени уже следует закрепить на стене. Кстати, если стена, на которую крепится электрощиток, состоит из горючих материалов, лучше проложить пространство между щитком и стеной негорючим материалом, не проводящим электричество. Сам щиток следует крепить не слишком высоко, примерно на уровне лица.

Начинаем тянуть проводку, предварительно подогнав по длине каждый провод. Подключаем провода, руководствуясь схемой. Для фазы берем красный или коричневый провод подходящего сечения. Нулевой провод будет иметь синюю изоляцию, ну а провод заземления желто-зеленую.

Перед тем как начинать работу проследите, чтобы питание было отключено!!!

  1. Концы провода ПВ-3 аккуратно очищаем от изоляции.
  2. Вставляем зачищенный провод в подходящий втулочный наконечник.
  3. Опрессовываем наконечник с помощью пресс-клещей или плоскогубцев.
  4. Вставляем наконечники с проводами в клеммы по схеме и затягиваем их с помощью отвертки, подкручивая винт. Зажимаем надежно, но не перетягиваем.
  5. Соединяем автоматы с помощью гребенки. Можно соединить их «по старинке» множеством коротких проводков. Но это, во-первых, неэстетично выглядит, а во-вторых, не обеспечивает столь же надежный контакт, как при использовании гребенки.
  6. Еще раз сверяемся со схемой, проверяем качество всех соединений, а затем подаем напряжение на ввод.

При сборке электрощитов опытные электрики не советуют использовать различные хомуты и стяжки. Провода, собранные в пучок выглядят красивее, но они сильнее нагреваются. К тому же, если в щитке возникнет неисправность, искать ее с помощью токовых клещей будет крайне неудобно. Придется резать эти хомуты, рискуя повредить проводку.

Что такое электрический щит и для чего он нужен

Электрический распределительный щиток — это собранные в одном месте автоматические выключатели, УЗО, реле напряжения и другие устройства, предназначенные для защиты и отключения подключённых после него электроприборов.

В распределительные щиты могут устанавливаться розетки, электросчётчик, амперметры и другие приборы.

Установка электрощитов в квартире или частном доме производится возле входа, в месте, исключающем попадание на него воды.

От наполнения щита зависит удобство управлением электроприборами. Например, можно отключать и включать всё электроотопление или наружное освещение одновременно, из одного места.

3 Схемы электрощита – составляем сами

Для сборки электрощита необходима схема. Чтобы ее составить, учитываем все факторы и особенности потребления электрической энергии домом:

  • на сколько киловатт в общей сложности рассчитано потребление электроэнергии;
  • какую мощность потребляет каждая группа;
  • сколько отдельных групп потребителей всего;
  • где будет установлен электросчетчик.

Схему составляем в понятном и удобном виде. Указываем номиналы устройств, сечение кабеля, разводку к потребителям. Ниже показано примерное внутреннее наполнение щитка и разводку для однофазной сети.

Для трехфазного напряжения сети больших различий в схеме нет. Применяется другой принцип распределения потребителей: отдельные группы подключаются к отдельным фазам

Важно соблюсти балланс по нагрузке между фазами

Рекомендации по квартирному щитку

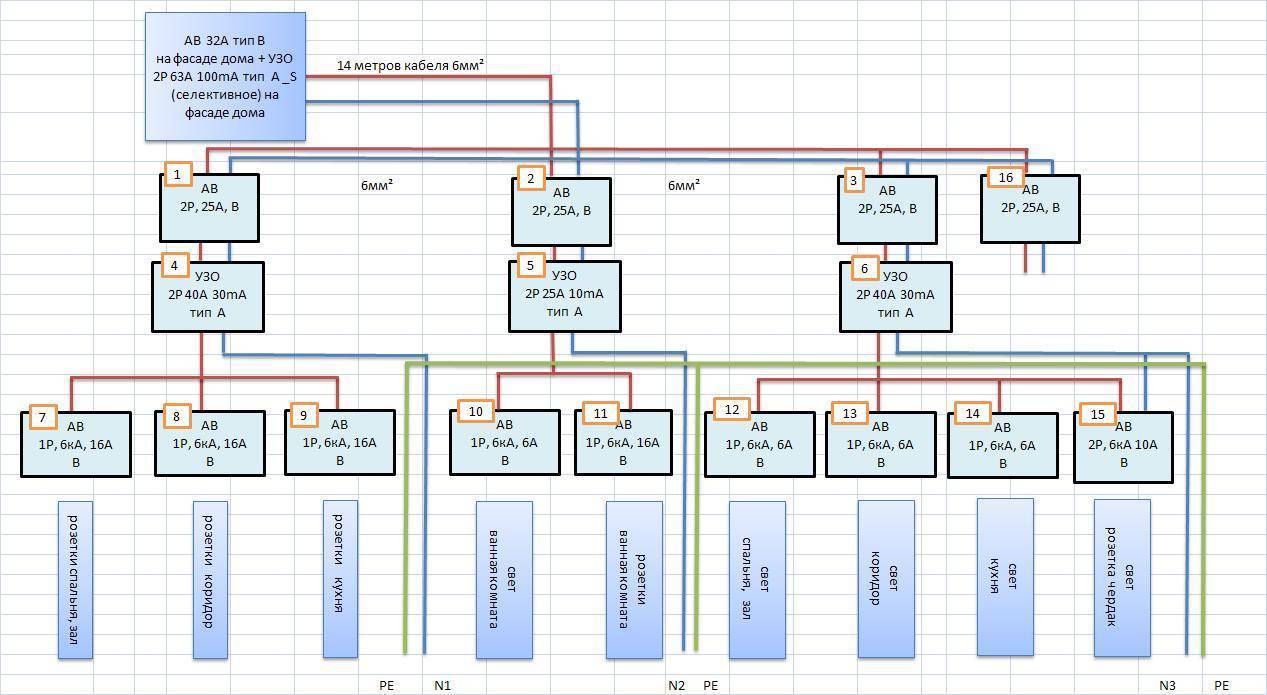

Теперь по конкретному вопросу, заданному Антоном. То есть, к приведенной схеме щитка произведем подбор автоматов.

Все кабели выбраны правильно, с хорошим запасом. И всё будет прекрасно работать, пока не возникнет перегрузка или КЗ в случае поломки в нагрузке или питающих кабелях. Выбираем автоматы, исходя из максимально надежной, безопасной и продолжительной работы электропроводки и нагрузок.

Ещё раз публикую присланную таблицу, только добавлю последнюю колонку с рекомендованными автоматами.

Рекомендации по выбору автоматов защиты в квартирный электрощиток. Красным выделены автоматы, рекомендованные к замене.

Развернутые комментарии. Также даю Вариант, в котором номиналы приведены к одному ряду с незначительным снижением надежности и с возможным увеличением нагрузки на группе.

Гр.1. Тут всё отлично, ничего менять не надо. Надеюсь, подключение через клеммы сделано надежно?

Гр.2. Ток кабеля 4,0 мм² с учетом запаса 70% берём 38х0,7=26А. Его прекрасно защитит автомат с номинальным током 20А. Поскольку увеличения тока при пуске нет, лучше взять автомат с характеристикой В. Подключение тоже обязательно через клеммы. Вариант – С25.

Гр.3. Самая проблемная группа. Почему электрики выбрали такой кабель при значительной нагрузке – потому что розетки жилой 4,0 мм² подключать проблематично. Для защиты кабеля нужен автомат С20, но это не позволит подключать всю плановую нагрузку. По любому, 42А через кабель 2,5  мм² пропустить не получится. Нужно теперь либо распределить нагрузку во времени, либо тянуть ещё линию к дополнительному блоку розеток, либо воспользоваться линией на варочную панель (Гр.2), либо линией духового шкафа (Гр.4). Вариант – С25, но кабель может работать с перегрузкой.

Гр.4. Мощность небольшая для такого кабеля, поэтому достаточно номинала С16. Вариант – С25, особенно если часть тока пойдёт для нужд розеток кухни.

Гр.5. В16. Вариант – С16

Гр.6. В16. Вариант – С16

Гр.7. Теплый пол. В16 или даже В10. Вариант – С16

Гр.8. Стиральная машина. С16. Вариантов нет.

Гр.9. Спальня. В16. Вариант – С16

Гр.10. Кабинет. В16. Вариант – С16

Гр.11. Кондиционер. С16. Вариантов нет.

Гр.12. Холодильник. С10. Вариантов нет.

Гр.13. Уголок. В10. Вариант – С10.

Гр.14. Аппаратура. В10. Вариант – С10, или С16, если возможно увеличение нагрузки, например включение пылесоса.

Гр.16. Проектор. В10. Вариант – С10 или С16.

Осталось неясным, как подключается освещение (через Гр.12?). Его лучше подключать через В10. Вариант – С10.

Процесс монтажа

В этой статье вашему вниманию представлена инструкция по сборке распределительного щита на 220 Вольт. Чтобы собрать трехфазный щит, вам потребуется воспользоваться другой инструкцией, которая имеет определенные отличия.

Создание схемы

Перед тем, как приступить к работе сначала нужно создать схему подключения всех автоматов, счетчика и распределительных шин. Это позволит правильно собрать распределительный щиток в квартире или загородном доме. На этом этапе, вам также потребуется определиться с местом дальнейшей установки конструкции. Если автоматы будут расставлены правильно, тогда вы сможете сэкономить соединительные провода и сделаете бокс более удобным при использовании.

Ниже представлена схема сборки распределительного щита в квартире на 220 Вольт. По ней вы можете выполнить дальнейшее соединение всех элементов.

Простая схема сборки распределительного щита

Подготовка материалов

Вот перечень необходимых инструментов, которые потребуются для сборки:

  • мультиметр. Он нужен, чтобы выполнить прозвонку проводов;
  • набор отверток;
  • инструмент для снятия изоляции;
  • шуроповерт.

Элементы схемы нужно выбирать в зависимости от особенностей проводки в доме. Для правильного выбора элементов лучше проконсультироваться с профессионалами.

Сборка электрощита

Теперь пришло время выполнить самую важную часть. Перед установкой нужно отправиться в энергосбыт и узнать, кто будет заниматься установкой счетчика. Обычно его устанавливают представители энергосбыта, но иногда разрешают выполнять установку самостоятельно.

Пошаговая инструкция по монтажу электрического щита:

  1. Установите корпус на стену.
  2. Подведите к распределительному щитку все необходимые провода.
  3. Для качественного присоединения клемм следует зачистить жилы.
  4. Закрепите DIN рейку внутрь корпуса. Она служит надежным креплением для всей начинки.
  5. На установленной планке следует закрепить автоматические выключатели, УЗО и счетчик.
  6. Выполните установку нулевой и заземляющей шины.
  7. Соедините все элементы по заранее подготовленной схеме. Не забывайте, что фаза и ноль для автоматических выключателей и УЗО должны заводиться только к верхним клеммам.
  8. Проверьте качество сборки своего распределительного щита. При возникновении необходимости можете подтянуть винты на клеммах.
  9. Позовите сотрудника энергосбыта, чтобы он выполнил дальнейшую опломбировку счетчика.
  10. Включите вводный автомат и проверьте правильность выполнения работ.

Теперь пришло время изучить советы, которые помогут упростить процесс монтажа. С их помощью вы сможете правильно собрать распределительный щит в квартире или доме.

Несколько полезных советов по сборке щита

При сборке электрического щита необходимо использовать только качественную и надёжную электротехническую продукцию

Не стоит обращать внимание на более дешёвые китайские аналоги, личная безопасность гораздо важнее

Для подключения проводов к автоматам лучше всего применять специальные наконечники для опрессовки. Конечно тогда придётся приобрести и клещи, с помощью которых выполняется обжим, но их стоимость не слишком высокая.

Использование изолирующей ленты уже не актуально, многие электрики используют исключительно термоусадочные трубки. Такой расходный материал удобен и надёжен и не обязательно приобретать строительный фен, можно воспользоваться обыкновенной зажигалкой.

Для удобства эксплуатации все элементы электрического шкафа должны быть промаркированы. Только тогда можно будет быстро и легко отключить напряжение в определённой комнате. Можно делать пометки на корпусе устройства или сделать небольшие таблички и закрепить их на изделии с помощью скотча.

Принципы распределения электричества по группам

Распределительные щиты, в которых на всю квартиру используется несколько автоматов, остались в прошлом. Потребность в большом количестве модульных приборов объясняется удобством и повышенной безопасностью. Если в одной из комнат сломалась розетка, можно отключить один автомат, а остальная сеть продолжит работать в штатном режиме. Основные правила для распределения групп описаны ниже.

  1. Мощные потребители. Все устройства с мощностью более 2 кВт подключают отдельно или объединяют в небольшие группы. Для каждой из них проводят отдельную линию с индивидуальным автоматом защиты. Как правило, сечение кабеля и номинал автомата выбирают с небольшим запасом. Для большинства случаев подходит медный кабель ВВГнг или NYM с сечением 2,5 мм2, а также автоматом на 16А.
  2. Сверхмощные приборы требуют обязательных отдельных линий. К таким устройствам могут относиться проточные водонагреватели от 5,5 кВт и варочные поверхности, мощность которых начинается от 6,5 до 9,5 кВт. Для их подключения используют кабель сечением 4 или 6 мм2, а также автоматы на 25А и 32А.
  3. Розеточные группы объединяют по комнатам, также создают несколько групп для одного большого помещения. Общая линия идет от щитка до распределительной коробки, где кабель разветвляется. Достаточно кабеля ВВГнг или NYM с сечением 2,5 мм2 и автомата на 16А.
  4. Освещение распределяют по комнатам. К примеру, разные группы для ванной комнаты, спальни, балкона. Линии с проводом 1,5 мм2 защищаются автоматами на 10А.

Установка электрооборудования в распределительный щит

Не существует каких-либо стандартов, регламентирующих место установки модульных устройств в электрических щитках. Правило монтажа одно: схема размещения оборудования должна быть понятна как другим мастерам, так и пользователям. Входной автомат, блок общей защиты и измерительных приборов желательно разместить в верхнем ряду. Ниже расположить часто используемые модули.

Такое расположение элементов щита позволяет подключать вводный блок к верхним зажимам, а распределение напряжения по линиям производится с нижних зажимов.

Все внутреннее оборудование электрощита устанавливается на специальные DIN-рейки, которые чаще всего уже установлены в корпусе. Большинство производителей щитового оборудования комплектуют свою продукцию различными полезными дополнениями. Кроме DIN-реек, в этот перечень входят различные фиксаторы проводов и кабелей, уплотнители вводов, фальшпанели, а также специальные выкатывающиеся рамки для облегчения монтажа оборудования. Можно сказать что любой корпус распределительного щита изначально оснащен всем необходимым для установки модулей и других устройств.

Но ближе к теме! Мы уже определились где устанавливать основные группы модульных устройств. Верхнюю часть занимает входная группа, далее следуют часто используемые модули. К ним относятся УЗО группового вида. Как правило, на каждую розеточную линию устанавливается по одному УЗО и дополнительно для ванной и кухни. Такая защита по току вместе с  автоматами позволяет отказаться от установки дифференциальных автоматов.

Если говорить об автоматических выключателей, то первыми устанавливаются модули для защиты осветительных линий, далее розеточных и специально выделенных: для бойлера, стиральной машины и так далее.

Устанавливать автоматические выключатели, УЗО и другое оборудование на DIN-рейки очень просто. Модульное устройство вставляется на рейку до характерного щелчка, других операций выполнять не потребуется, так как оно надежно зафиксируется.

Для демонтажа или смещения оборудования достаточно отжать отверткой ушко модуля — устройство легко снимется с крепежной планки. Если в распределительном щитке необходимо установить прибор учета электроэнергии, он также устанавливается на DIN-рейку. Ну вот и все о монтаже оборудования в электрощите! Пора переходить к соединению элементов согласно принципиальной схеме.

Реализация неотключаемых линий в щите с помощью контактора

Данная функция может быть реализована и другими простыми способами и среди них стоит выделить наиболее актуальный. Часто рекомендуют использовать контакторы, этот элемент в свою очередь управляется классическим выключателем, таким же который отвечает за выключение света в помещении.

Контактор монтируется в электрический щит и через его контакты подключается не приоритетная (отключаемая) нагрузка помещения. Как уже говорилось выше, нагрузка управляется посредствам самого обычного выключателя, его лучше всего установить возле выхода из дома. Принцип работы довольно прост.

Нужно щелкнуть кнопку для того чтобы цепь питания катушки контактора разомкнулась, таким образом размыкаются и его силовые контакты, и все потребители отключаются от электрической сети.

Если щелкнуть выключатель повторно, то цепь замыкается и оборудование получает питание от электрической сети и все функционирует в прежнем режиме. Как видно это тоже не очень-то сложно, и вполне можно провести работу своими силами.

Кого можно отнести к НЕотключаемым потребителям

К подобным потребителям зачастую относят холодильник или морозильную камеру, чтобы началась разморозка и продукты не испортились. Свет в коридоре нужен для того чтобы можно было одеться и обуться безо всяких проблем.

Электрокотел или газовое оборудование не отключается, чтобы поддерживать в помещении оптимальную температуру в холодное время года. Иногда вместе с котлами работают электрические насосы, система защиты от утечки воды.

Чтобы не оставить дом без охраны на определенный срок, нужно обеспечить электрической энергией сигнализацию и возможно систему видеонаблюдения.

В целом тут может быть самое разное оборудование, нужно детально все продумать. Иногда это может быть еще и серверное оборудование или автоматическая система отключения или включения освещения в темное время суток.

Особенно актуально иметь розетку на дин-рейке, так как можно обесточить весь дом, но при этом сверлить, долбить, бурить и выполнять дополнительные работы с электроинструментом.

Какие недостатки в НЕотключаемых линиях

Но помимо явного преимущества нужно ознакомиться и с имеющимися недостатками:

  1. 1. Если имеются электронные часы на бытовой технике то это проблема, после отключения время сбрасывается.
  2. 2. Система теплого пола должна быть подключена к неотключаемой группе, в противном случае придется некоторое время ходить по холодному полу. Сюда стоит отнести и змеевик, но это уже не так критично.
  3. 3. Как уже упоминалось, стоимость электрощита увеличивается, но незначительно.
  4. 4. ПК нельзя оставить в режиме ожидания или в спящем режиме, при отключении сети он выключится.
  5. 5. Нет возможности использования ИБП на отключаемых линиях, потому как они будут разряжаться и издавать характерный звук.

Похожие материалы на сайте:

Выводы и полезное видео по теме

Видео #1. Вариант сборки электрощита:

Видео #2. Инструкция и рекомендации по сборке для щита на 72 модуля:

Собрать электрощит своими руками можно, но проверка монтажа и подключения квалифицированным электромонтажником обязательна. Без соответствующего заключения организация, снабжающая дом электроэнергией, просто заблокирует линию.

Хотите рассказать о собственном опыте в проведении электромонтажных работ? Располагаете полезной информацией, которая могла бы пригодиться самостоятельным начинающим электрикам? Пишите, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фото и задавайте вопросы по теме статьи.

Заключение

Монтаж и сборка электрощитка – это трудоемкий и ответственный процесс. От обдуманных действий и принятия всех мер безопасности зависит надежность и длительность службы прибора. Необходимо учитывать все правила, нормы и требования техники выполнения работ с электроприборами.

При возникновении любых истоков дыма, искрения или излишнего нагрева элементов при пусконаладочных работах, необходимо незамедлительно отключить оборудование от сети и провести его полную проверку мультитестером. Качественные комплектующие, вдумчивый подход, точный расчет – гарантия успешного монтажа и работы распределительного щита.

Источник

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
