Измерение силы электрического тока мультиметром

Особенности конструкции

Независимо от количества гнезд в мультиметре, любой из этих приборов имеет два типа выходов, которые обозначаются разными цветами. Общий выход (масса) окрашен в черный цвет и имеет обозначение либо «com», либо «–». Выход, предназначенный для измерений (потенциальный), имеет красный цвет. Для любого из измеряемых параметров электроцепи может быть свое гнездо.

Не стоит опасаться перепутать его с другими, поскольку каждое из этих гнезд обозначено соответствующей единицей.

Еще одним внешним элементом прибора является рукоятка для установки предела измерений, которая может вращаться по кругу. На цифровых мультиметрах этих пределов больше, чем на аналоговых, кроме того, в них могут быть включены дополнительные опции, например, звуковой сигнал и другие. Поскольку мы говорим о том, как с помощью тестера произвести измерение силы тока, речь пойдет о шкале с амперами.

Каждый мультиметр имеет свой максимальный предел по току, и при выборе электросети для тестирования, проверяемую силу тока в ней следует сопоставить с пределом, на который рассчитан прибор. Так, если сила тока, проходящего внутри электроцепи составляет 180 А, не рекомендуется проводить измерения при помощи мультиметра, рассчитанного на 20 А, поскольку единственным полученным результатом будет сгорание прибора сразу же после начала тестирования. Максимальный предел всегда указывается в паспорте мультиметра или на корпусе устройства.

Постоянный ток

Источники такого тока — это аккумуляторы, блоки питания, генераторы и батареи. Поскольку отсутствует пульсация, «плюс» и «минус» всегда постоянны.

Постоянный ток при низком напряжении менее опасный, чем переменный. Он не вызывает патологических изменений в организме при разряде до 500 В, но свыше уже становится гораздо разрушительнее постоянного. В любом случае при работе с электричеством необходимо быть очень осторожным. Даже банальная батарейка в 9 В при определенных условиях может выдать достаточно травмирующий ток.

Измерение силы постоянного тока производится также в разрыве цепи. Допускается напрямую без нагрузки подключать к мультиметру батарейки с малой емкостью, но снимать показания нужно очень быстро, чтобы не вывести тестер из строя. При этом переключатель выставляется на максимум, а красный щуп помещается в разъем на 10 А.

Колесо выбора режимов работы тестера

Для того, чтобы указать на цифровом тестере функцию, которой вы хотите воспользоваться – существует колесо управления, поворачивая которое, вы выбираете нужный режим и предел измерений.

Функции измерения цифрового мультиметра

Чаще всего у стандартного тестера существуют следующие функции измерения:

V=  Измерение напряжения постоянного тока

V~  Измерение напряжения переменного тока (жми чтобы узнать как измерить напряжение в розетке или определить фазу мультиметром)

A=  Измерения постоянного тока (Узнай, можно ли измерить ток в розетке и как это сделать правильно)

Ω  Измерение сопротивления

-hFE  Проверка транзисторов

o))) Прозвонка электрических цепей (жми на ссылку, узнай больше об этом режиме, как его включать и многое другое)

OFF  Выключение прибора

Вместо значков переменного «~» и постоянного «=» тока, может так же применяться аббревиатура AC и DC, что означает буквально следующее:

AC – Alternating Current – переменный ток

DC – Direct Current – постоянный ток

И измерение, допустим, постоянного напряжения, в этом случае записывается как, DCV или VDC.

Многие из этих режимов, имеют несколько пределов измерения – диапазонов, которые обычно сгруппированы на панели прибора и соответствующим образом промаркированы, чтобы вы не ошиблись к какой функции они относятся.

Пределы нужны, в том числе, потому, что тестером, в разных областях, требуется измерять совершенно разные величины, где-то показания измеряются сотнями тысяч единиц, а в каких-то сферах измеряются лишь десятые доли.

Чтобы отобразить на экране мультиметра показания для каждого случая, необходимо отржение как минимум 6-7 разрядов (именно столько цифр требуется для того, чтоб показать, миллион Ом – 1 МегаОм), а как вы помните у нас для отображения доступно только 3-4 символа.

Поэтому, когда вы измеряете, сопротивление, которое должно быть 10 Ом, а у вас выставлен на тестере диапазон 2 Мом (МегаОм), то на экране вы увидите лишь нули, а вот искомую величину экран отразит при выборе диапазона 20 кОм.

Различные пределы измерения обозначаются соответствующими единицами этой величины, для удобства сокращения к ним добавляются общеизвестные приставки: микро, мили, кило, мега. Ниже приведены значения этих приставок:

– μ микро n/1 000 000

– m мили n/1 000

– k кило n*1 000

– M мега n*1 000 000

, где n-основная единица измерения.

Так, например, 2 милиАмпер = 2/1000 = 0,002 Ампер.

Проводя измерения, не зная какой результат будет получен, всегда начинайте с самого большого показателя диапазона!

Например, измеряя напряжение в сети переменного тока, сперва выставляйте показатель регулятора на 600 Вольт и лишь затем понижайте его.

Как проверить мультиметром напряжение в розетке — пошаговая инструкция

Если какой-то из бытовых приборов не включается, то прежде чем заниматься его диагностикой и проверкой всей схемы эл/проводки, следует убедиться в наличии/отсутствии электропитания. Даже если свет в комнате и горит, это еще не означает, что в отдельно взятой розетке есть напряжение. Убедиться в этом (или обратном) можно при помощи специального индикаторного щупа (пробника) или мультиметра. Последний прибор даже лучше, так как позволяет определить и численное значение этого параметра внутридомовой сети.

Если проверить напряжение в розетке простым мультиметром, то можно удостовериться, в допуске ли номинал напряжения, достаточно ли его для корректной работы технических устройств.

Как прозвонить реле мультиметром

При выверке электрических схем возникает необходимость в проверке отдельных элементов – автоматов, реле. Возьмем, например, реле РТ-40. Во-первых мы должны иметь представление о схеме этого реле. Эту схему можно найти в интернете, в паспорте на изделие, в голове. Смотрим, у нас несколько пар контактов и обмотка. Проверка будет заключаться в проверке срабатывания контактов и проверке величины сопротивления обмотки. Обмотки проверяем в режиме сопротивления цешкой, должно получиться значение в омах, которое можно сравнить с паспортным, или лишь бы не был ноль ом. Контакты проверяем в режиме прозвонки, посадив концы прибора на пару контактов, имитируем работу контактов. В случае с РТ-40 двигаем контакты на срабатывание. При этом прозвонка зазвенит. В случае с замкнутым контактом – сразу будет звенеть, а при срабатывании сигнал пропадет. Аналогично вместо звука смотреть на сопротивление. Замкнуты – 0, разомкнуты – 1. Без подачи напряжения на электромеханических релюхах срабатывание контактов можно имитировать вручную.

Проверка напряжения в розетке

Каждый электрик знает, что точных величин напряжений в электрической сети не бывает. Существует граница погрешностей, за пределами которой, поставляемая в дом электрическая энергия считается энергией низкого качества. Поэтому необходимость произвести измерение напряжения является частым случаем, для своевременного принятия мер по выравниванию допустимых норм.

Требуемые нормы напряжения в электрической сети 220В

Необходимость такого действия, как проверка напряжения в точках подключения бытовых устройств, появляется у потребителей из-за плохого качества электрической энергии. Не секрет, что превышение допустимого значения данного параметра приводит к неисправностям электронной техники, а его понижение к выходу со строя холодильного оборудования.

Для проведения подобных замеров потребителю не требуется иметь специальных навыков и знаний. Всего лишь нужно запомнить, что в розетке нормальное напряжение равно 220В ± 10%. Поэтому, когда возникает вопрос, как измерить напряжение в розетке, в первую очередь должен проверяться предел указанной стандартной величины. То есть, не выходит ли он за допустимую погрешность ± 10%.

Первой причиной снижения напряжения является большая нагрузка соседей, подключенных в ту же линию от трансформаторной подстанции. Особенно такие ситуации характерны в районах, состоящих из частных домов. Если, например, в такую электрическую сеть включается мощный потребитель, то проверяемый параметр снижается ниже допустимого значения.

Вторая причина резкого скачка напряжения, когда в сети 380В отгорает нуль. Как подсказывает практика, такая ситуация больше характерна для многоквартирного дома. В результате такой поломки в электрической сети одних потребителей происходит перенапряжение, а в розетках других появляется пониженное напряжение.

Инструменты тестирования напряжения в бытовых условиях

В розетке ток постоянный или переменный

Определить напряжение в розетке можно несколькими способами и измерительными устройствами. Например, мультиметром довольно просто протестировать полностью электрическую сеть в доме. Им можно проверить техническое состояние всех электрических потребителей и узнать какой ток в розетке 220В.

Мультиметры бывают двух типов:

  1. Стрелочный прибор. Раньше среди электриков это было самое востребованное измерительное устройство. Оно отличается от современных приборов простой конструкцией и отсутствием элемента питания. Каждый электрик умел в совершенстве пользоваться им, когда требовалось померить напряжение в сети, или снять показания тока в розетке;
  2. Электронный прибор. Такие измерители стоят намного дороже, чем стрелочные аналоги. Таким мультиметром можно более точно определить нужный параметр, а также проверить розетку или другой элемент электрической схемы. Электронный измеряющий прибор имеет функцию «прозвонки». Поэтому с его помощью довольно просто отыскать пропавший ноль в розетке, или установить причину замыкания проводки.

На сегодняшний день мало кто из электротехнических специалистов в процессе работы пользуются стрелочным тестером. Они предпочитают пользоваться электронными устройствами.

Процесс измерения напряжения в розетке

Обычно мультиметром электрики пользуются, когда требуется продиагностировать электротехническое устройство и схему проводки. Например, замерив, напряжение в розетке, можно точно говорить о качестве, поступающей к потребителям электрической энергии.

Для измерения данного параметра необходимо поступить таким образом:

  • Переключатель на мультиметре поставить в сектор ACV. Это даст возможность прибору выдавать точные значения;
  • В секторе ACV стрелку тумблера располагают напротив отметки 220В, так как планируется измерение в бытовой розетке. Можно указатель направлять на большие значения. На точность измерения это не повлияет;
  • Необходимо вставить измерительные щупы в специальные гнезда. Цвет для измерения напряжения роли не играет;
  • После настройки прибора и проверки функционирования требуется ввести оголенные части щупов в разъемы розетки, держась за изолированную часть. При этом надо следить, чтобы щупы не соприкасались между собой в местах, где нет изоляции.

Если указанный алгоритм измерения напряжения будет выполнен в точности, то на дисплее прибора высветится значение напряжения в розетке. Подобным образом можно узнать силу тока и сопротивление участка электрической схемы.

Внешнее строение и функции

В последнее время специалисты и радиолюбители в основном пользуются электронными моделями мультиметров. Это не значит, что стрелочные совсем не используются. Они незаменимы когда из-за сильных помех электронные просто не работают. Но в большинстве случаев дело имеем именно с цифровыми моделями.

Есть разные модификации этих измерительных приборов с разной точностью измерений, разным функционалом. Есть автоматические мультиметры, в которых переключатель имеет всего несколько положений — им выбирают характер измерения (напряжение, сопротивление, сила тока) а пределы измерения прибор выбирает сам. Есть модели, которые могут быть связаны с компьютером. Данные измерений они передают сразу на компьютер, где их можно сохранить.

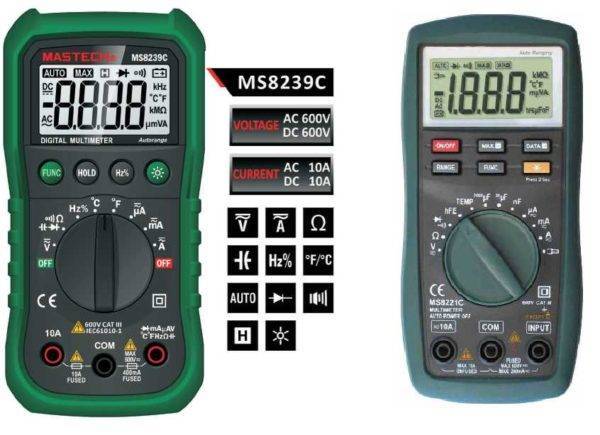

Автоматические мультиметры на шкале имеют только виды измерений

Но большинство домашних мастеров пользуются недорогими моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д. Последняя цифра показывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего применения эти новые возможности некритичны. Работа со всеми этими моделями мало чем отличается, так что будем говорить в общем о приемах и порядке действий.

Строение электронного мультиметра

Перед тем как пользоваться мультиметром, изучим его строение. Электронные модели имеют небольшой жидкокристаллический экран, на котором отображаются результаты измерений. Ниже экрана имеется переключатель диапазонов. Он вращается вокруг своей оси. Той частью, на которой нанесена красная точка или стрелка, он указывает на текущий тип и диапазон измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их диапазон.

Общее устройство мультиметра

Ниже на корпусе имеются гнезда для подключения щупов. В зависимости от модели гнезд бывает два или три, щупов всегда два. Один положительный (красного цвета), второй отрицательный — черного. Черный щуп всегда подключается к разъему, подписанному «COM» или COMMON или который имеет обозначение как «земля». Красный — в одно из свободных гнезд. Если разъемов всегда два, проблем не возникает, если гнезд три, надо в инструкции прочесть, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. В большинстве случаев красный щуп подключают в среднее гнездо. Так проводится большая часть измерений. Верхний разъем необходим, если измерять собрались ток до 10 А (если больше, то тоже в среднее гнездо).

Куда подключать щупы мультиметра

Есть модели тестеров, в которых гнезда расположены не справа, а внизу (например, мультиметр Ресанта DT 181 или Hama 00081700 EM393 на фото). Разницы при подключении в этом случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в крайнее правое гнездо, во всех других ситуациях — в среднее.

Гнезда для подключения щупов на мультиметрах могут располагаться снизу

Есть модели с четырьмя разъемами. В этом случае два гнезда для измерения тока — одно для микротоков (менее 200 мА), второе для силы тока от 200 мА до 10 А. Уяснив что и для чего имеется в приборе, можно начинать разбираться как пользоваться мультиметром.

Положение переключателя

Режим измерений зависит от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белым или красным цветом. Вот этот конец и указывает на текущий режим работы. В некоторых моделях переключатель сделан в виде усеченного конуса или имеет один край заостренный. Этот острый край тоже является указателем. Чтобы работать было проще, можно на этот указывающий край нанести яркую краску. Это может быть лак для ногтей или какая-то стойкая к истиранию краска.

Положение переключателя диапазонов измерений на мультиметре

Поворотом этого переключателя вы изменяете режим работы прибора. Если он стоит вертикально вверх, прибор выключен. Кроме этого есть следующие положения:

  • V с волнистой чертой или ACV (справа от положения «выключено»)- режим измерения переменного напряжения;
  • A с прямой чертой — измерение постоянного тока;
  • A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
  • V с прямой чертой или надпись DCV (слева от положения выключено) — для измерения постоянного напряжения;
  • Ω — измерение сопротивлений.

Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их назначение надо искать в инструкции к конкретному прибору.

Измерение тока и напряжения мультиметром

Умея пользоваться мультиметром можно рассмотреть вопрос как им производить измерение в зависимости от измеряемых величин. Ведь измерение токa в розетке сильно отличается от измерения напряжения. Кроме того, мы рассмотрим другие возможные варианты измерения этих величин в бытовых условиях.

Измерение напряжения мультиметром

Начнем с рассмотрения вопроса как измерить напряжение мультиметром в розетке? Данная процедура поможет ответить вам на вопрос соответствуют ли параметры сети нормативам и возможно ли подключение определенной электроустановки к ней.

  • Для этого прежде всего устанавливаем щупы в соответствующие гнезда. В нашем случае это гнездо «СОМ» для черного щупа и гнездо «VΩmA» для красного щупа.
  • Теперь производим необходимые переключения на самом мультиметре. Так как ток в розетке у нас имеет переменное значение, то необходимо выставить предел ACV.

Положение переключателя должно быть выше предполагаемого напряжения. То есть для розетки в которой должно быть 220В вы должны выбрать ближайшее большее значение. Если брать наш мультиметр, то мы выбираем значение в 750В. Для двух или трехфазных розеток номинальное значение напряжения составляет 380В, то есть мы так же выбираем положение в 750В.

После этого дисплей мультиметра отобразит мгновенное значение напряжения в нашей розетке. Оно может незначительно колебаться в пределах 1 – 2В, это нормально. Если оно колеблется в более широком пределе, то это говорит о ненадежном контакте щупов и силовых зажимов розетки, либо о некачественном контакте в самой электрической сети.

Если вы используете аналоговый мультиметр, то перед тем как измерить напряжение в розетке следует определиться с ценой деления шкалы. После этого проведя нехитрый расчет произвести вычисление мгновенного значения напряжения.

Измерение силы тока мультиметром

А вот измерение тока в розетке при помощи мультиметра выполнить значительно сложнее. В первую очередь это связано с особенностью включения измерительного прибора для измерения силы тока.

  • Давайте рассмотрим в чем особенность подключения приборов для измерения силы тока. Дело в том, что для измерения силы тока мультиметр или амперметр нам следует подключить последовательно с электроустановкой.
  • То есть в самой розетке, без подключенного к ней электроприбора тока нет как такового. Поэтому измерить его мы не можем. А вот при подключении прибора через розетку начинает протекать ток прямо пропорциональный мощности прибора.
  • В итоге получается, что, зная напряжение питающей сети и мощность прибора, нам значительно проще будет вычислить ток электроустановки путем вычислений. Для этого мы используем закон Ома.
  • Конечно этот закон справедлив только для сети постоянного тока, а для сети переменного тока в него необходимо ввести еще коэффициент мощности. Но для простейших вычислений его вполне можно использовать.
  • Но если вы не знаете мощности прибора или у вас есть сомнения по его работе, то нужно знать и как измерить силу тока в розетке приборами. Дабы не резать питающий провод электроустановки и не отключать от него розетку можно сделать нехитрое приспособление.

Чтоб создать такое приспособление нам потребуется вилка, две розетки и кусок провода. Вилка будет подключаться к розетке, в которой мы производим измерение. К ней подключаются провода, которые идут к розетке номер один.

Подключение розетки номер один несколько отличается от обычного. К одному из силовых зажимов мы подключаем провод от вилки. А ко второму силовому зажиму подключаем провод, идущий к розетке номер два.

К розетке номер два мы подключаем один провод от розетки номер один. Второй силовой контакт мы подключаем к незадействованному в подключении к первой розетке проводу вилки.

Теперь поэтапно. Вставляем щупы нашего мультиметра в розетку номер один. Включаем вилку нашего приспособления в розетку. Подключаем к вилке номер два наш электрический прибор.

Несколько слов о силе тока, и для чего ее бывает нужно измерять

Для начала вспомним, что же это такое – сила электрического тока.

Этот показатель (I) измеряется в амперах и входит в число основных физических величин, определяющих параметры той или иной электрической цепи. К двум другим относят напряжение (U, измеряется в вольтах) и сопротивление нагрузки (R, измеряется в омах).

Как преподносилось в школьном курсе физики, электрический ток является направленным движением заряженных частиц по проводнику. Если рассматривать с большим упрощением, вызывается он электродвижущей силой, возникающей из-за разности потенциалов (напряжения) на полюсах (клеммах, контактах) подключенного источника питания. По своей сути сила тока показывает количество этих самых заряженных частиц, проходящих через конкретную точку (элемент схемы) в единицу времени (секунду).

На величину силу тока в цепи влияют два других параметра. Напряжение связано прямой пропорциональностью – так, например, его увеличение вызывает и повышение силы тока. Сопротивление – наоборот, то есть с его ростом при том же напряжении сила тока снижается.

Забавная картинка, наглядно демонстрирующая взаимосвязь основных величин электрической цепи: «Вольт стремится «пропихнуть» Ампер по проводнику, преодолевая препятствия, чинимые Омом».

А слева на иллюстрации показано графическое, удобное для восприятия, изображение закона Ома, показывающего эти взаимосвязи. Из этой «пирамиды» легко составляются формулы в их привычном написании:

U = I × R

I = U / R

R = U / I

Итак, сила тока измеряется в амперах. С некоторым упрощением можно объяснить так, что 1 ампер – это ток, который возникнет в проводнике сопротивлением 1 ом, если к нему приложить напряжение, равное одному вольту.

Кроме основной единицы, используют и производные. Так, довольно часто приходится иметь дело с миллиамперами. Из самого термина понятно, что 1 мА = 0.001 А.

Кстати, сразу упомянем, и про мощность. Ток в 1 ампер, вызванный напряжением 1 вольт, выполнит работу в 1 джоуль. А если это привести к единице времени (секунде), то получится значение мощности, равное 1 ватту.

Это определяется формулой закона Джоуля-Ленца:

P = U × I

где Р – мощность, выраженная в ваттах.

Для чего все это рассказывалось? Да просто потому, что большинство случаев замера силы тока, так сказать, на бытовом уровне, так или иначе связано с определением других параметров. Согласитесь, мало кому придет в голову мысль: «а дай-ка я проверю силу тока просто так», то есть без дальнейшего практического приложения. Тем более что, как уже упоминалось выше, работа с амперметром – наиболее сложная и зачастую небезопасная.

Например, в каких случаях чаще всего замеряют силу тока:

  • Для уточнения реальной потребляемой мощности того или иного бытового электроприбора. Промерив значения силы тока и напряжения несложно по формуле вычислить и мощность.
  • Этот же промер и последующий расчет позволяют оценить, советует ли подводимая линия питания таким нагрузкам.
  • Случается, что подобные «ревизии» позволяют выявить пока еще скрытые, незамеченные дефекты прибора – когда значение силы тока (и мощности, соответственно) намного отличаются от заявленного в паспорте номинала в ту или иную сторону.
  • Измерения силы тока позволяют оценить степень заряженности автономных источников питания – аккумуляторов и батареек. Проверка их по напряжению никогда не дает объективной картины. Вольтметр может показать, скажем, положенные 1.5 вольта, но уже спустя несколько минут элемент питания безнадежно «сядет». То есть проверку следует проводить именно измерением силы тока.
  • Таким измерением можно выявить утечку тока, там, где ее по идее быть не должно. Это часто практикуется автомобилистами, если у них есть подозрения, что аккумулятор слишком активно разряжается, когда машина «отдыхает» в гараже или на стоянке. Проведенная проверка позволяет локализовать участок утечки и избежать, кстати, немалых проблем, к которым она может привести.

Цены на мультиметры

мультиметр
Умение замерять силу тока позволяет выявить утечку в электрохозяйстве автомобиля

Иногда требует проверки зарядное устройство аккумулятора – выдает ли оно необходимое значение тока зарядки.

Возможны и иные случаи, когда требуется иметь объективные данные о реальной силе тока. Но основные случаи все же перечислены.

Порядок измерений

Мультиметр для измерения величины силы тока включается в разрыв электроцепи. В этом состоит основное отличие от процедуры измерения напряжения, при которой тестер подключается к цепочке параллельно. Показатель величины тока, который проходит через прибор, отображается стрелкой на шкале (если речь идет об аналоговом аппарате) или высвечивается на жидкокристаллическом (светодиодном) дисплее.

Разорвать тестируемую цепь для включения в нее прибора можно по-разному. Например, отсоединив один из выводов радиоэлемента при помощи паяльника.

При определении величины тока батарейки или аккумулятора такой проблемы не существует, поскольку просто собирается цепь, одним из элементов которой является мультиметр.
