Устройство классического пристенного дренажа под фундамент

Необходимость дренажной системы

Неприятный запах и сырость в подвале, плесень и грибок на стенах – с такими проблемами могут столкнуться владельцы домов, находящихся в местах высокого прохождения грунтовых вод. Но это не самые серьезные неприятности, которые грозят незащищенному строению.

Вода, периодически проникающая в нижние этажи здания, постепенно подмывает опорную конструкцию, кроме того, она оказывает гидростатическое давление на пол и стены дома.

Особенно важно защищать здания, построенные на глинистых грунтах, поскольку они задерживают влагу, а зимой в них происходит пучение, что может привести к полному разрушению фундамента, а в итоге и всего строения. Правильно выполненный дренаж участка помогает решить сразу несколько важных проблем:

Правильно выполненный дренаж участка помогает решить сразу несколько важных проблем:

• защитить подвальные помещения дома от затопления, образования плесени и порчи стройматериалов;
• предохранить фундамент от попадания влаги и продлить срок его службы;
• осушить грунт вокруг дома и устранить застой воды;
• предотвратить перенасыщение почвы влагой после обильных дождей и застой воды на поверхности.

Однако не всегда и не на всех участках нужно устраивать систему отвода воды. Перед тем как запланировать и сделать дренаж фундамента, необходимо учесть ряд факторов: местонахождение участка, состав и качество грунта, уровень прохождения подземных вод, рельеф местности, климатические особенности региона.

Дренажная сеть предотвращает затопление и обеспечивает отвод подземных вод от подвала дома (+)

Обустройство дренажной сети обязательно в следующих случаях:

1. Подвал дома находится ниже уровня грунтовых вод в паводковый период или возвышается над ними менее чем на 0.5 метра.
2. Здание построено на глинистом грунте: супеси, суглинке, даже тогда, когда грунтовые воды протекают значительно ниже дома.
3. Участок располагается в низменности или на склоне.

На участках, расположенных на песчаных, гравийных и щебенистых типах грунта, на возвышенности или при низком прохождении подземных вод необязательно устанавливать полноценную дренажную систему. Можно ограничиться организацией ливневой канализации для отвода от здания дождевой воды.

Но такое возможно только на тех участках, на которых точно известен тип грунта и уровень залегания подземных вод. Если предполагается строительство дома в новой местности, сейчас в обязательном порядке проводятся инженерно-геологические изыскания.

Если подвал строения находится на уровне или чуть выше прохождения грунтовых вод, в него неизбежно будет просачиваться жидкость

Они необходимы для грамотного выбора вида фундаментного основания под дом. Заодно исследования грунтов под будущей постройкой позволяют решить вопрос о необходимости выполнения дренажных работ.

Инженерно-геологические работы позволяют определить, на каком уровне находятся грунтовые воды в местности, и установить, есть ли необходимость в обустройстве дренажной сети

Дренаж фундамента своими руками

Близко расположенные грунтовые воды или большое скопление влаги в почве оказывают на любые постройки негативное воздействие, особенно на фундамент. Поэтому для устранения излишней влажности необходимо выполнение мероприятий связанных с установкой дренажной системы. Сделать дренаж фундамента не так сложно, если знать особенности его монтажа и технологию проведения работ.

Необходимость дренажа для фундамента и его функции

Даже глубокое залегание грунтовых вод в некоторых случаях требует обустройства дренажа, в каждом конкретном случае рассматриваются большое количество факторов. В некоторых ситуациях дренаж вокруг фундамента делать необходимо в любом случае. Вот некоторые из них:

При большой глубине подвального помещения, когда оно находится ниже уровня грунтовых вод, или от пола подвала до них менее чем полметра, Если подвал обустроен в суглинистой или глинистой почве, уровень прохождения грунтовых вод в данном случае не берется во внимание, При глубине подземных помещений более чем 1-1,5 метра в условиях суглинистой или глинистой почвы, Если место, где находится здание, является зоной капиллярного увлажнения. На основании вышесказанного можно сделать вывод, что дренирование необходимо, когда грунтовые воды расположены в критической близости к постройке, либо проходят достаточно высоко, создавая впечатление болотистой местности, на которой нет растительности

Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей

На основании вышесказанного можно сделать вывод, что дренирование необходимо, когда грунтовые воды расположены в критической близости к постройке, либо проходят достаточно высоко, создавая впечатление болотистой местности, на которой нет растительности. Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей.

К основным функциям дренажной системы относятся:

Если сделан правильный выбор типа дренажа, и конструкция выполнена с соблюдением проекта, то трубы и колодцы, входящие в систему водоотведения значительно снизят вероятность образования щелей и трещин в фундаменте, улучшив его прочностные характеристики.

Виды дренажа

В зависимости от глубины установки системы водоотведения различают пристенный дренаж фундамента:

Каждый из таких типов дренажа может быть как кольцевого типа, так и пластового.

Схема кольцевого типа представляет собой замкнутый контур, опоясывающий здание по периметру. При глубинной системе укладки, такую конструкцию может также укладываться радиальным способом по всей плоскости сооружения.

Построить пластовый дренаж целесообразнее всего в случае Фундамента постройки типа «шведская плита». Он закладывается на уровне ниже, чем плоскость фундамента. Особенность технологии его заложения состоит в том, что на песчано-гравийную подушку укладываются водоотводящие трубы, сверху которые накрыты плитой фундамента.

Технология работ

Сделать дренаж фундамента своими руками достаточно просто, для этого необходимо придерживаться определенных правил его устройства в зависимости от типа фундамента здания.

Столбчатый (свайный) фундамент

Дренаж свайного фундамента делают таким образом:

• В вырытую по периметру здания канаву укладывается слой в 20 см песка, щебень, а сверху кладется дренажная труба,
• Сверху опять насыпается слой щебня в 30 см, и укладывается геотекстиль,
• Все засыпается землей.

Правила организации дренажной системы

После выполнения всех работ, необходимо сделать колодцы, в которые будут поступать излишки воды. Для их установки существуют некоторые правила:

Монтаж дренажной системы делают на расстоянии 1,5 – 3 метра от фундамента. Наклон должен выполняться в сторону главного приемного колодца, его начало должно быть от дальнего углового колодца.

Чтобы сделать свой фундамент защищенным от влаги и осадков, грунтовых вод, следует использовать наиболее подходящую систему дренажа, выбирая ее тип в зависимости от основания и характеристик почвы.

Качественный дренаж, выполненный по правилам, сможет надежно защитить дом от подтопления, предотвратить образование на стенках цоколя или подвала лишней влаги, плесени и грибка, а также продлит срок эксплуатации всего дома.

Типы дренажных систем

Устройства дренажа выгодно проводить на этапе составления проекта дома. Такой подход позволяет своевременно подобрать тип дренажа и не ошибиться с прокладкой трассы.

Все дренажно-отводные системы делятся на 2 большие группы:

• поверхностные;
• глубинные.

Первый тип не требует серьезного заглубления и может превратиться в настоящее украшение ландшафта, так как покрывается слоем гальки или другого мелкого камня.

Глубинные системы подразделяют на:

• местные – защищают от подтопления фундамент и цокольные помещения;
• общие – устраиваются непосредственно на земельном участке.

Также выделяют следующие типы устройства дренажа талых, дождевых и грунтовых вод:

• открытый;
• засыпной;
• закрытый.

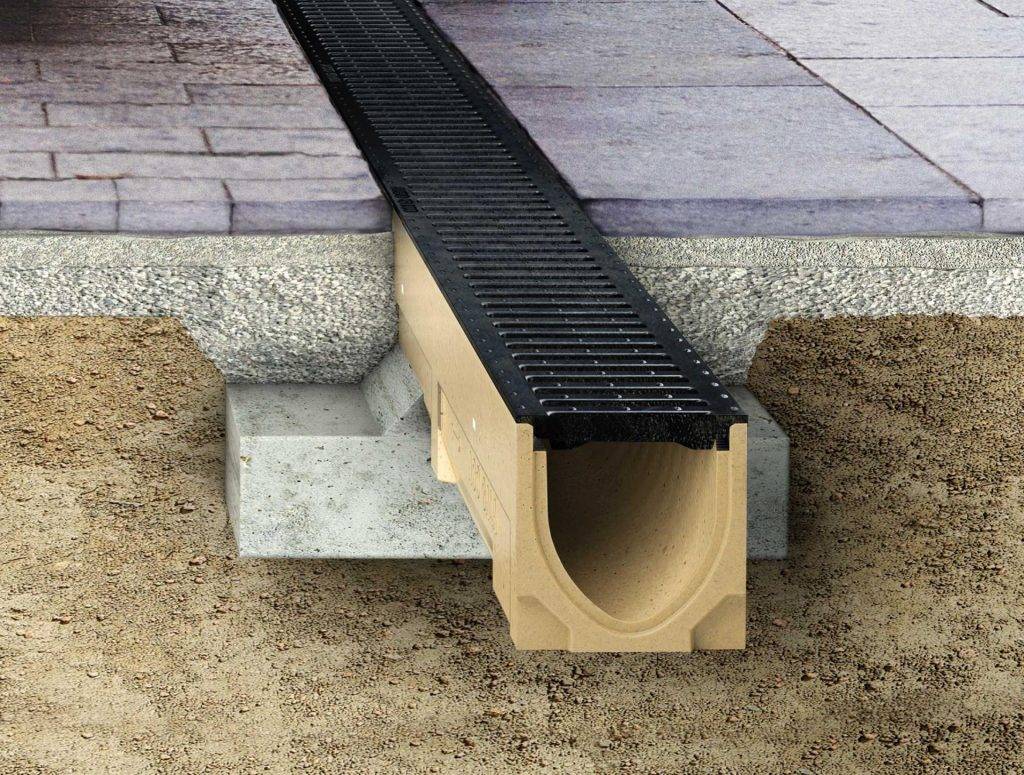

Первый вариант относится к самым простым. Он представляет собой открытые траншеи шириной и глубиной около полуметра. При всей простоте устройства такой дренаж имеет существенные минусы:

• отсутствие эстетической привлекательности;
• короткий срок службы.

Засыпные конструкции не менее просты, чем предыдущий вариант. Но при этом более надежны. Они представляют собой не слишком заглубленные канавы, засыпанные сверху камнем, щебнем, песком и другим материалом. Если в устройстве дренажной канавы был использован геотекстиль, то такая системы прослужит довольно долго.

Но и она имеет свои недостатки:

• сложности технического обслуживания;
• слабая пропускная способность.

Опытные владельцы участков обычно отдают свои голоса в пользу закрытого дренажа. Он являет собой систему из перфорированных труб, уложенных в специальных траншеях. Она довольно эффективна и практически не имеет недостатков.

Устройство дренажа закрытого типа, нужно доверять профессионалам. Они учтут в проекте все особенности, нюансы и тонкости. Самостоятельно провести такую работу без потери качества и эффективности крайне сложно и большинству владельцев участков не под силу.

Назначение и необходимость дренажа

В современном строительстве дренаж эффективно выполняет функции защиты цоколя и подвального помещения от подтопления. Для начала необходимо выяснить причины появления воды возле фундамента здания. Это могут быть расположенные рядом подземные водные горизонты или поступающие с поверхности земли атмосферные осадки. В любом случае предусматривают двойную защиту – дренаж с гидроизоляцией всего фундаментного основания.Это интересно: технологии гидроизоляции цоколя дома своими руками. Дренаж нужен в месте высоких вод При нарушенной отмостке здания или постоянных утечках воды в системе водоотведения почва напитывается водой и негативно влияет на фундамент и цоколь. В этом случае также выполняется дренаж. Еще одной причиной устройства системы могут быть рядом расположенные подземные сооружения, например погреба и бассейн.

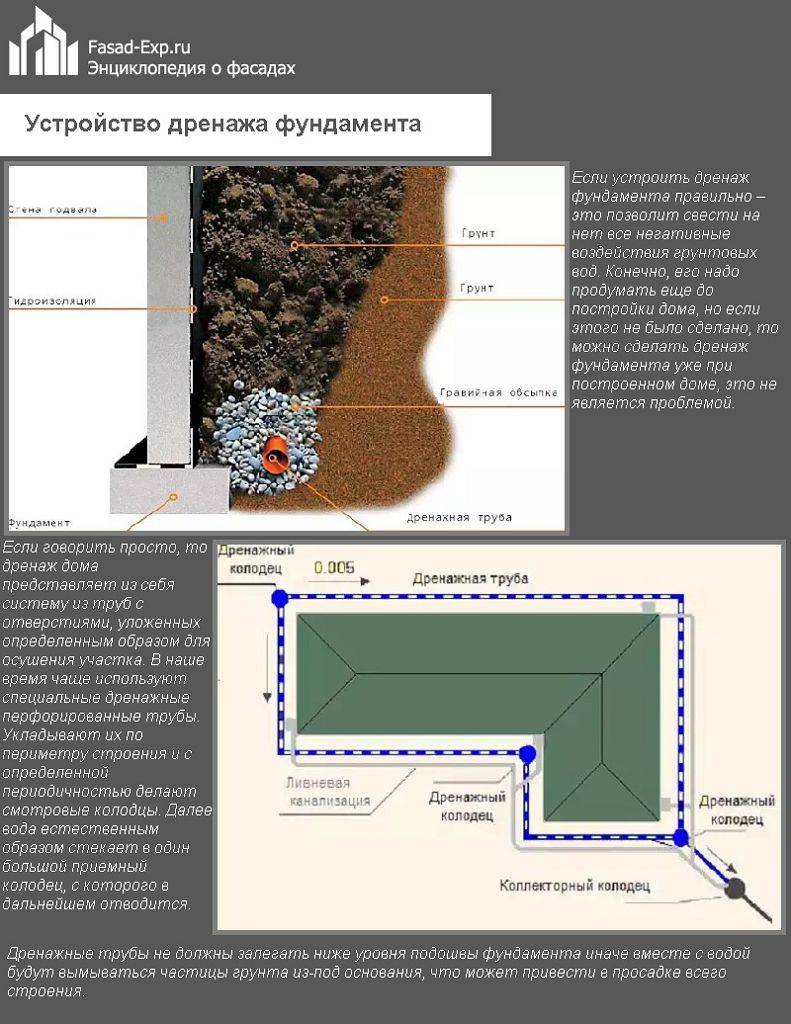

Устройство пристенного дренажа фундамента вокруг дома

Прежде чем приступить к установке околодомовой дренажной системы необходимо определиться с ее типом, зависящим от нескольких параметров:

• разновидности грунта;
• наличия у здания цокольного этажа или подвала;
• происхождения воды, которую нужно отводить.

Пристенный подземный вариант применяют при наличии цоколя, высоком УГВ и суглинистых и глинистых почвах. Если необходимо защитить основание дома только от осадков, то достаточно будет поверхностной системы.

Для защиты дома, расположенного на песчаных или супесчаных обводненных почвах и не имеющего подвала, применяют кольцевой (траншейный) дренаж.

Определившись с типом дренажа, можно приступить к составлению схемы, проектированию системы и планированию всех работ. Этот этап позволяет свести все возможные недочеты, которые потом исправлять накладно.

Для плана нужно определиться с самой низкой точкой на участке для установки дренажного колодца, который с общим кольцом системы будет соединять труба.

Собираем осушитель воздуха своими руками: схема и принцип работы.

Схему лучше начертить на миллиметровой бумаге или в специальной программе. На чертеже должны быть показаны:

• дом, а также прилегающие к нему строения;
• деревья и кустарники;
• места прохождения дрен в зависимости от выбранного типа дренажа;
• ревизионные и дренажный колодцы.

Смотровые емкости устанавливают на месте поворота трубы, например, в углах дома, или каждые 30 м для прямого участка трубы.

На плане следует также записать глубину укладки труб. Этот показатель зависит не только от нижней плиты фундамента и высоты пола, но и от уровня промерзания почв. Трубы должны проходить глубже точки нулевых зимних температур грунта

Важно написать диаметр дрен, влияющий на ширину траншеи, и необходимый уклон

Проектирование лучше доверить специалистам. А вот закупку необходимого материала и монтаж дренажной системы на основании грамотного плана можно осуществить самостоятельно.

Дренаж фундамента своими руками

После расчетов приступаем к строительству осушительной системы. Рассмотрим каждую в отдельности.

Пластовый дренаж

Как уже говорилось, его устанавливают, как сопроводительную системы защиты фундамента от намокания грунтовыми и капиллярными водами и как самостоятельный инструмент осушения грунта под плиту.

После выкапывания траншеи или котлована под конструкцию, землю уплотняют и засыпают песком, щебнем или смесью ПГС. В зависимости от качество основания, слоев может быть 1 или 2, но не менее 30 см в общей сложности. Площадь дренирующего пласта должна быть больше площади фундамента, периметр выступает за конструкцию на 20-30 см. при комбинированной дренирующей системе пластовый слой оборудуют трубами, которые укладывают по периметру котлована и концы выводят к местам расположения колодцев. Далее возводят фундамент в обычном режиме.

Колодцы устанавливают после строительных работ. Для этого выкапывают углубления на 1 м ниже залегания труб и монтируют оборудование, вводят магистрали. Яму засыпают послойно щебнем и песком, уплотняя каждый из них.

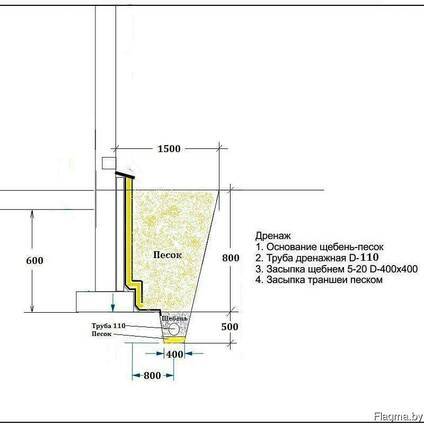

Пристенный дренаж

В идеале его обустраивают при строительстве фундаментных стен. Если случилось, что дом уже функционирует, то стены придется оголить до самой подушки, чтобы провести профилактические работы.

У основания подушки необходимо создать проектный уклон. Для этого почву срезают или досыпают и уплотняют в нужных местах

Важно добиться перепада высот 2 см на 1 пм дренирующих труб. Застилают геотекстиль по всему периметру траншеи до её верха, фиксируют дно 20 см слоем чистого гравия, в котором формируют углубление под трубу

Укладывают трубы и соединяют из муфтами, концы в местах расположения колодцев оставляют свободными. Засыпают магистраль 20 см слоем гравия, который сверху накрывают текстилем для фильтрации мелких частичек почвы. Устанавливают колодцы. В отверстия вставляют трубы, фиксируют их, накрывают геотекстилем и засыпают щебнем, затем песком, уплотняя каждый слой. Засыпают траншею.

Работы целесообразно производить после окончания работ по возведению фундамента.

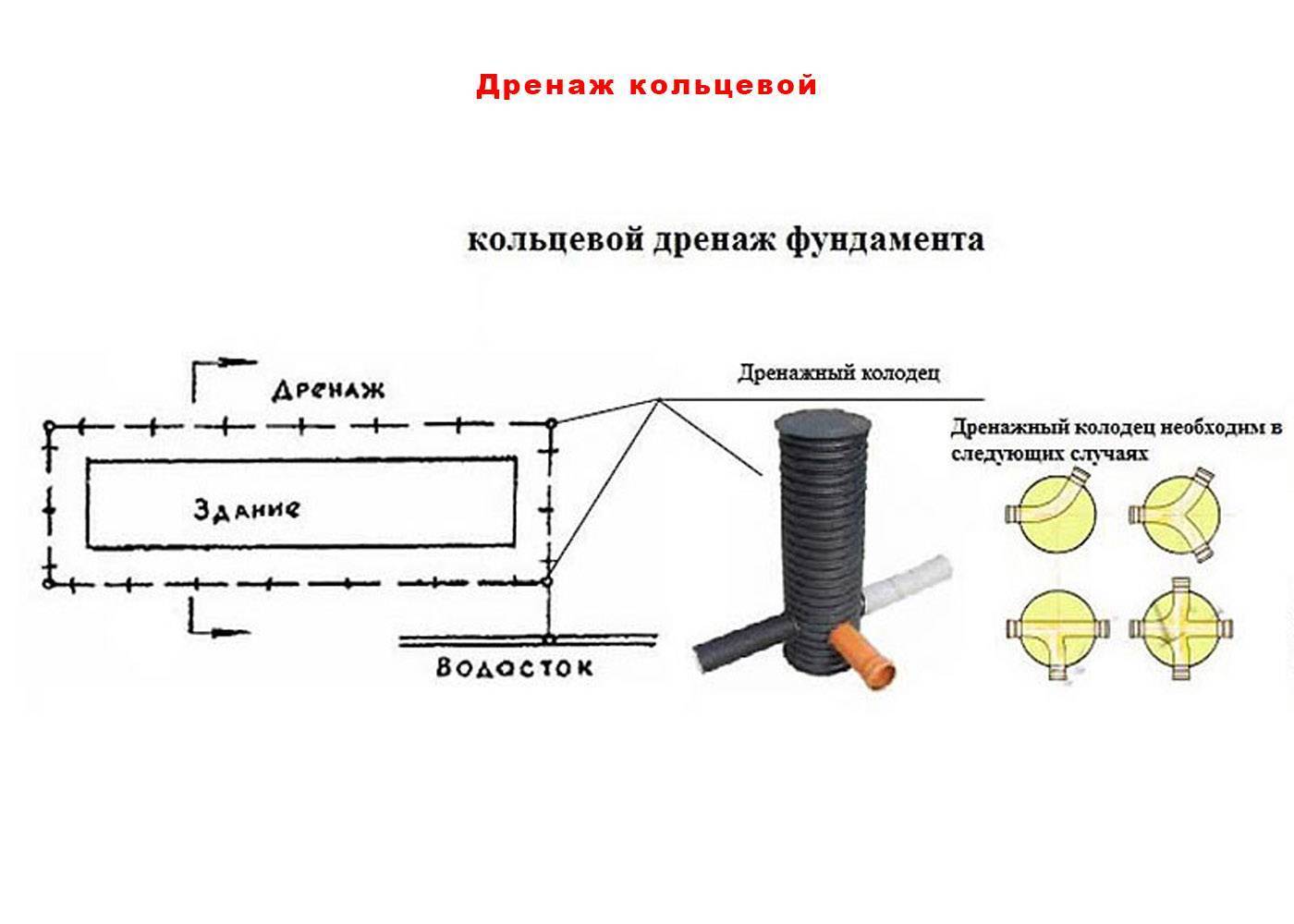

Кольцевая система

Сделать дренаж мелкозагубленного фундамента можно по тому же алгоритму, что пристенный, но необходимо учесть несколько нюансов:

• Глубина заложения труб должна располагаться строго ниже уровня промерзания грунта, ниже уровня подошвы на 0,3…0,5 м;
• Приемный колодец должен быть оснащен глухим дном, под его основание не нужно засыпать щебень.

Порядок выполнения работ:

1. Выкопайте траншею на заданном расстоянии от периметра дома.
2. Уплотните основание, выверите уклон и засыпьте его щебнем.
3. Уложите и смонтируйте трубы.
4. Защитите их геотекстилем.
5. Засыпьте щебнем не менее 20 см.
6. Установите колодцы, соедините их с трубами.
7. Засыпьте колодцы.
8. Можно заполнять оставшийся объем траншеи.

https://youtube.com/watch?v=KV7uxPEfr60

Как произвести самостоятельно монтаж системы

Высота грунтовых вод

Для начала прежде, чем произвести строительную операцию, составляют четкий, утвержденный проект. В смете проекта легко рассчитать стоимость работ и количество необходимого материала.

Затем необходимо узнать глубину залегания на вашем участке грунтовых вод. На этом этапе вы можете воспользоваться услугами профессионалов либо произвести геологическую разведку самому.

Для выяснения уровня воды необходимо вырыть на вашем участке яму, примерно 3 метра глубиной. Вы сможете узнать не только уровень залегания грунтовых вод, но и увидеть пласты грунта. Вам откроется их структура, а также поймете их характер. Закончив с разведкой можно приступить к основной работе.

Подготовка вашего фундамента

Перед установкой устройства дренажной системы необходимо подготовить фундамент вашего здания, а именно:

1. Откопать по периметру фундамент и очистить, если он есть, остаток старой гидроизоляции.
2. Просушить фундамент. Сделайте это в теплый и солнечный день или с помощью стороннего источника тепла. Если вы делаете просушку естественным путем в солнечный и теплый день, то у вас займет процесс осушки фундамента примерно два дня.
3. Нанести новую гидроизоляцию. Она может быть обмазочной, проникающей, из полиэтилена, битумной.

Дренаж монолитного типа фундамента

Так как этот вид фундамент состоит из монолитных плит, при движении почвы плита способна двигаться. Во время движения плиты может произойти сдвиг и обрушение вашего здания. Чтобы этот момент не застиг вас врасплох, необходимо продумать систему водоотвода еще при проектировании вашего дома.

Перед установкой дренажа вокруг здания необходимо вырыть ров. Глубина траншеи не менее 4 метров от монолитной плиты. Дно рва засыпается битым кирпичом. Затем монтируют сами перфорированные дренажные трубы, которые сверху накрывают геотекстилем. Необходимо дополнительно сделать отводы воды. Геотекстиль будет вашей гидроизоляцией.

Водоотвод ленточного типа фундамента

Устройство такого водоотвода практически не отличается от описанных выше видов фундамента. По периметру здания выкапывается траншея вокруг фундамента, глубина ее должна быть больше глубины вашего фундамента. Затем на дно рва укладывается бой кирпича и устанавливается перекрытие из дерева или веток, которое укрепит основное перекрытие.

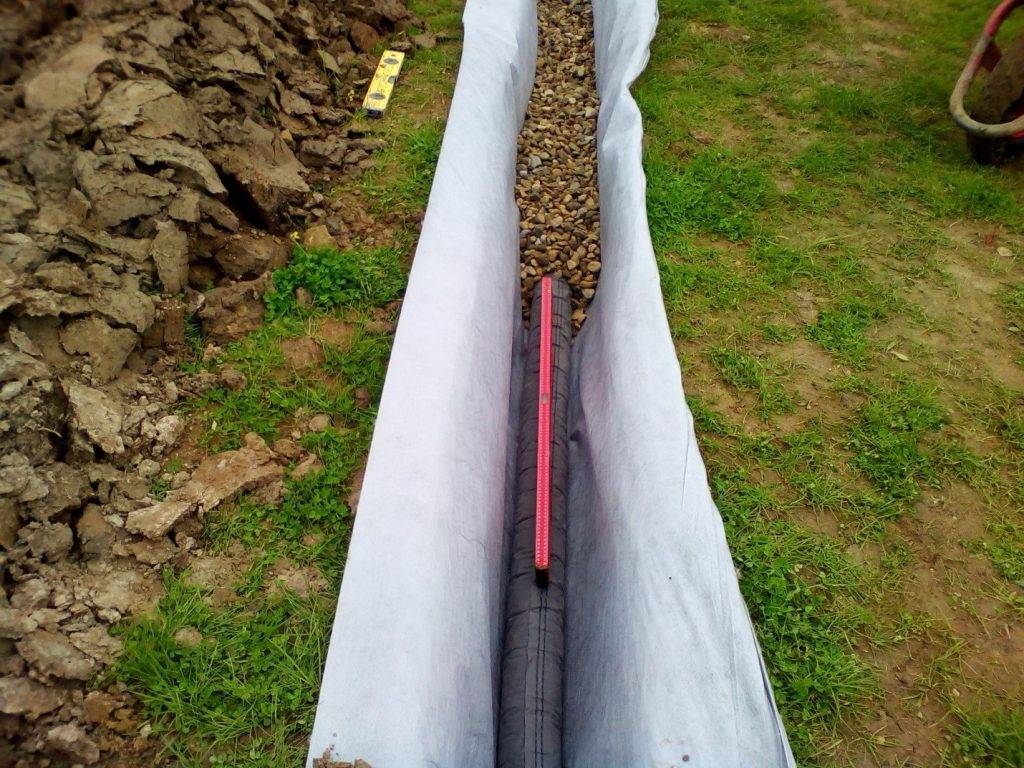

Схема поэтапного монтажа

Вырываем траншею по периметру вашего здания, она должна иметь малый уклон начиная от самой верхней точки. Уклон составляет примерно от 6 до 8 градусов. Траншея в ширину должна быть больше ширины труб на 30 см, это расстояние необходимо для засыпания труб битым кирпичом или щебнем.

По углам траншея должна быть слегка расширена, это необходимо для монтажа смотровых колодцев.

Дно траншеи засыпается песком примерно на 25 сантиметров, песок необходимо тщательно утрамбовать под углом слива дренажа.

Геотекстиль необходимо уложить на дно траншеи, так чтобы его края можно было закрепить за стенки траншеи.

Сверху укладывают битый кирпич или щебень, примерно на 15 сантиметров.

Затем монтируется система водоотводных труб. Каждый поворот необходимо оснастить небольшими отводами. Здесь необходимо монтировать смотровые резервуары. Колодцы изготавливают из ПВХ труб диаметром более 30 сантиметров. Крепят трубы медными хомутами.

В конце дренажа выкапывается поглотительный большой колодец. Резервуар имеет глубину около 70 сантиметров. Также весь колодец выстилают геотекстилем, так как будет монтироваться в колодец пластиковая бочка. По бокам в бочке обязательно необходимо просверлить отверстия. Дно колодца нужно засыпать щебнем или битым кирпичом.

Соедините трубы с поворотными резервуарами и сведите их к конечной бочке. Вставляем в бочку трубу, просверлив сбоку специальное под нее отверстие.

Запомните, трубы должны быть под уклоном.

Засыпаем сверху систему водоотвода щебнем или битым кирпичом так, чтобы края геотекстиля в дальнейшем смогли соединиться и завернуть всю систему дренажа как в кокон. Примерно на 20 сантиметров.

Внахлест укрываем все устройство дренажа геотекстильным волокном.

Сверху кладем ветки либо бруски дерева.

Потом укладываем слой песка и слой грунта.

В бочку монтируем дренажный насос для откачки лишней скопившейся воды.

Дренажная система готова.

https://youtube.com/watch?v=B9YPihWzAhw

Гидроизоляция

Владельцы зданий, которые решили обеспечить защиту фундамента своего объекта от влаги, интересуются вопросом, как выполнить дренаж фундамента. Этот вопрос, бесспорно, актуален, но он не единственный, который волнует их. Другой не менее важный – какую гидроизоляцию использовать для устройства такой системы.

Сейчас распространены два варианта гидроизоляции для систем фундамента:

Обмазочная. Она предполагает нанесение на конструкцию основания особого материала, благодаря которому создается поверхность, непроницаемая для влаги. Обычно для устройства такой гидроизоляции используется жидкая мастика на основе битума. Перед тем как наносить материал на поверхность, выполняется ее обработка праймером.

Проникающая. По названию понятно о принципе ее действия. Она наносится на бетонное основание, проникнув в которое уменьшает пористость материала фундамента, а кроме этого поверхность основания приобретает высокие водоотталкивающие свойства. Для обеспечения высокой эффективности гидроизоляции такие проникающие гидроизоляционные материалы используются вместе с полимерной фиброй.

Также при устройстве системы гидроизоляции для дренажных систем используется комплексная изоляция, которая предполагает обработку конструкции фундамента защитным материалом. Поверх устанавливается мембрана, которую предварительно оборачивают геотекстилем. Первым слоем изоляции конденсируется часть влаги и выводится через мембрану. Через трубу дренажной системы удаляется оставшаяся влага.

Когда строится дренажная система вокруг дома

Необходимость в отводе грунтовых и дождевых вод возникает, если

• Глубина котлована строящегося дома оказывается ниже водоносных пластов в грунте. Вода начинает затапливать котлован почти сразу, как только его выкопали.
• Пол в подвальном помещении не превышает полуметра над предполагаемым уровнем расположения водоносного пласта.

почва глинистая и плохо пропускает воду в грунт. Вода разливается по участку, подступает к стене дома, отчего сыреют стены.

Наружная гидроизоляция здания не всегда способна защитить дом от подступающей влаги. Мало пока строители применяют пенетрон. Это — современный материал для гидроизоляции фундамента и бетонных стен. Кто-то еще не знает о его существовании, а кому-то этот материал кажется дорогим, и предпочтение отдается дешевым рубероиду или битуму.

Чтобы сократить попадание воды к стенам дома или хозяйственным постройкам, вокруг здания (сооружения) вместе с дренажной системой устраиваются отмостки с углом наклона в 2-2,5 процента в сторону пристенного дренажа шириной 50-70см. Отмостки представляют собой асфальтовую (бетонную) дорожку, опоясывающую строение.

Гидроизоляция фундамента жидкой резиной увеличивает срок эксплуатации

Дренажная система состоит из

• трубопроводов, каналов,
• колодцев.

Колодцы классифицируются как

• Смотровые,
• Поворотные,
• Накопительные,
• Отводные.

Разновидности для плитного основания

Дренажную систему под плитным фундаментом можно устраивать несколькими способами:

1. Пластовой дренаж – применяется чаще всего под плитным фундаментом, если на участке присутствуют несколько слоев водоносных горизонтов, напорные подземные воды, есть риск капиллярного всасывания влаги в структуру железобетонного монолита. Методика подходит для любых типов почвы и для разных сооружений (жилых домов, дач, бань, гаражей и т.д.).
2. Кольцевой дренаж – используется для осушения участков, ликвидации подтопления, а также снижения уровня подземных источников. Также обязателен при строительстве домов на склонах и на участках по ходу сбегания воды.
3. Пристенный дренаж – эффективен при строительстве сооружений на глинистых грунтах и суглинках. Комбинируют с другими типами дренажа.

Пластовой

Ключевыми элементами пластового дренажа являются перфорированные трубы, уложенные под всей площадью основания под уклоном в направлении от центра в сторону магистральной трубы, чтобы отводить избыточную воду.

Трубы укладывают в заранее подготовленные траншеи поперек периметра здания. Дно траншей засыпают уплотненным щебнем.

С внешней стороны элементы также защищают слоем щебня и геосинтетической тканью, чтобы исключить риск заиливания всей дренажной системы. Сверху устраивают слой утрамбованной песчаной подушки и переходят непосредственно к строительству плитного фундамента.

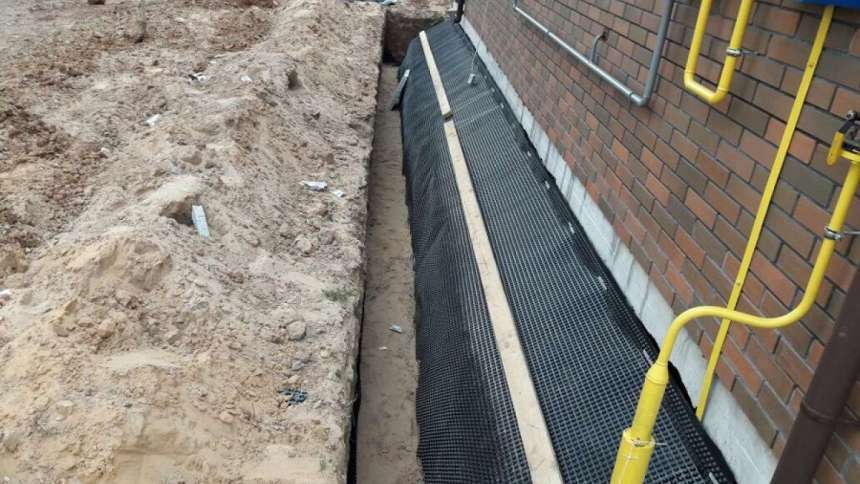

Пристенная система

После строительства плитного фундамента проводят гидроизоляцию его поверхности. Сверху на плиту клеят профилированную мембрану таким образом, чтобы ее нижний край накладывался на поверхность земли.

На горизонтальную часть мембраны укладывают дренажные трубы и засыпаются свободное пространство вокруг них песком. Трубы укладывают под уклоном, чтобы воды стекали в сборной колодец или центральную канализацию.

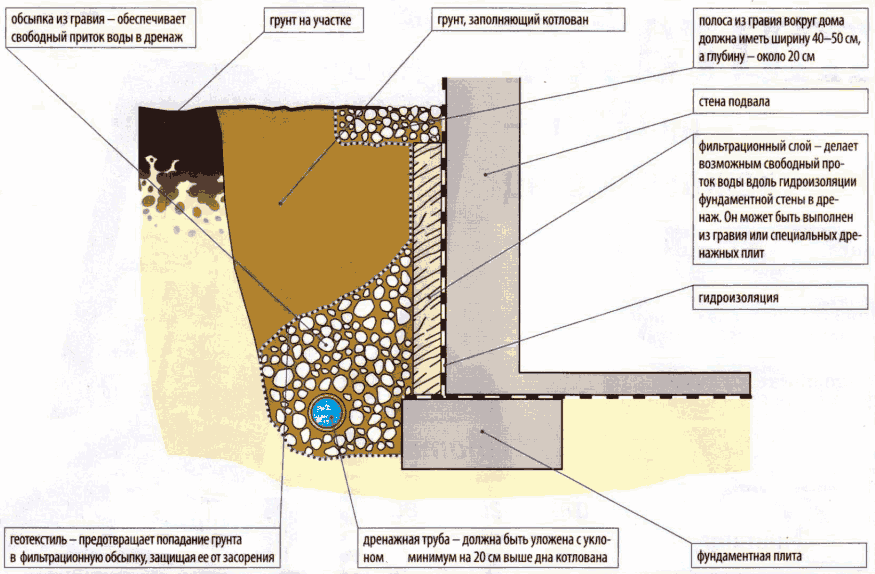

Схема пристенного дренажа:

Требования

При создании дренажа нужно учесть:

• близость водоемов к участку (вероятность паводков);
• насколько высоко расположены грунтовые воды (и вероятность увеличения их количества);
• сколько осадков выпадает в среднем в год;
• план застройки участка (соседние здания, проведенные коммуникации);
• тип отмостки (насколько покрытие способно пропускать воду);
• структуру участка, уклон;
• геодезические параметры почвы (состав).

Только получив все эти данные, можно четко представлять себе, как будет выглядеть дренаж в конкретной местности. Далее нужно соблюсти все правила монтажа.

Параметры, которые нужно учесть при монтаже дренажа под отмосткой:

1. Уклон труб зависит от диаметра труб, которые будут размещаться. Для крупногабаритных элементов градус будет меньше. Например: для 4-5 см уклон 3 см/м, для 8,5-10 см уклон 2 см/м, для 15 см уклон 0,8 см/м.
2. Самыми удобными для использования считаются полимерные перфорированные трубы. Отверстия в трубе должны быть меньше по диаметру, чем диаметр щебня, которым будет засыпаться траншея.
3. Чтобы видеть состояние и контролировать функциональность дренажной системы, устанавливают смотровые колодцы. Расстояние между ними должно быть около 12 м.
4. Глубина – ниже уровня промерзания, на уровне прохождения грунтовых вод, ширина – на 10 см больше диаметра трубы.

Смотровые колодцы могут быть с цельным дном, но предпочтительнее оставлять пустое основание и засыпать его щебнем. Такая же система используется в общем сливном колодце.

Глубинная кольцевая дренажная система должна соответствовать следующим параметрам:

• слой песчаной подушки не менее 5 см, лучше 10;
• щебень до 15 см, под и над трубой;
• рекомендуется использовать перфорированные трубы не менее 11 см в диаметре;
• на финише грунт засыпают толщиной 20-30 см.

Во всех вариантах дренажных систем соблюдается уклон в сторону сливного колодца.

Расчет системы и материалов

Правильный дренаж фундамента начинается с расчетов системы водоотведения и материалов.

• Глубина заложения трубы в траншеи должна быть больше (глубже) величины заложения подушки фундамента на 0,3…0,5 метра. Этого запаса достаточно, чтобы удалить излишки грунтовой жидкости от несущей конструкции.
• Уклон трубопровода должен быть не менее 2 см на 1 пм дренажа для естественного удаления воды от конструкций в места назначения.

Для организации водоотвода на периметре нужно найти самую высокую и самую низкую точку.

• В высокой располагают колодец сбора воды;
• В низкой устанавливают приемный колодец, из которого осуществляется отведение в коллекторный колодец для дальнейшей транспортировки.

Для подсчета количества материалов придерживайтесь нескольких правил:

1. Составьте схему дома с обозначением сторон. На план нанесите предполагаемую линию дренажного водопровода с учетом расстояния от стены (до 0,5 м для пристенного отвода, 1,5…3,0 м для кольцевого).
2. На каждый метр прибавьте по 2 см на уклон. Если длина участка 10 метров, получим 20 см уклона от верхней до нижней точки.
3. Обозначьте положение смотровых колодцев. Они должны располагаться в углах дома или на каждом втором повороте, но на расстоянии по прямой не более, чем через 40 м друг от друга.
4. По полученным данным подсчитайте нужное количество труб и колодцев.
5. На повороты предусмотрите соединительные муфты, на сопряжения труб – отдельные специальные комплектующие.

Основные работы

Если вы оценили положение на своём участке и поняли, что без вмешательства никуда, то прежде, чем приступить к дренажу фундамента своими руками, следует оговорить ещё некоторые правила.

1. Во-первых, все работы должны проходить летом – по понятным причинам.
2. Во-вторых, следует понимать, что процесс будет трудоёмким и долгим от 2 до 3 месяцев.
3. В-третьих, необходимо позаботиться о предохранении дренажной системы от попадания в неё влаги, если погода испортится. Например, устроить навес из полиэтилена или досок.
4. В-четвёртых, если у вас слабый грунт, нужно заранее позаботиться об его укреплении удерживающими конструкциями.
5. В-пятых, неплохо будет откопать фундамент и осмотреть его глубину и форму.
6. В-шестых, в земельном кадастре потребуется узнать расположение подземных источников и грунтовых вод.
7. В-седьмых, понаблюдайте, где на вашем фундаменте скапливается больше влаги.

И наконец, заранее подготовьте схему труб, колодцев и т.д., запаситесь всем необходимым для дренажа.

Прежде, чем непосредственно подойти к пристенному дренажу, следует выполнить некоторые подготовительные работы по гидроизоляции.

1. Для начала, как уже говорилось ранее, необходимо откопать фундамент. При этом необходимо очищать плиты фундамента от земли и старой гидроизоляции.
2. Дайте фундаменту время просушиться.

Итак, приступим.Для начала выкопаем траншеи для укладки нашей системы, при этом отступим на 1 метр в сторону от фундамента. Прикинем ширину траншеи – она должна на 20 см., превышать диаметр трубы.

При прокладке труб не забываем, что дренаж должен проходить на полметра ниже опорной конструкции.

На песок кладём широкие полоски геотекстильной ткани таким образом, чтобы её концы выступали за границы траншеи. Далее засыпаем вокруг фундамента крупный щебень – он отлично проводит воду.

Только после всего этого, укладываем трубы, при этом следим, чтобы они ложились уклоном к нижней точке системы. С помощью фитингов соединяем трубы, на всякий случай обматываем изолентой и засыпаем на 10 см., щебёнкой. После чего сшиваем нитками концы геотекстиля.

Коллектор устанавливаем на расстоянии не менее 5 м., от дома. Он должен располагаться между уровнями трубы и грунтовых вод. От труб ниже примерно на метр. Яму для коллектора так же устилаем геотекстильной тканью и только после того, устанавливаем сам колодец. Чтобы исключить скос колодца в дне ёмкости нужно просверлить несколько отверстий и накрепко закрепить. После чего, засыпаем гравием а потом землёй.

Кстати, засыпать траншеи следует так, чтобы образовался небольшой холмик, поскольку если этого не сделать, грунт просядет и придётся подсыпать заново.

Например, представим, что ваша ёмкость для приёма воды оказывается выше уровня труб, то придётся помимо всего прочего установить и дренажный насос. Он будет принудительно перегонять водяные массы.

Предлагаем ознакомиться: Печь для бани своими руками из кирпича

Если глубина труб находится выше глубины промерзания почвы, необходимо установить систему обогрева при помощи греющего кабеля. Это предохранит вашу дренажную систему от промерзания в зимний период.

Таким образом, при желании сделать дренаж фундамента своими руками не самая простая, но вполне выполнимая задача.

По функциональному назначению и способу монтажа различают несколько основных видов дренажа вокруг фундамента дома:

• поверхностный дренаж – выполняет роль ливневой канализации вокруг дома, тесно связан с кровельной водосточной системой;
• пристенный дренаж фундамента;
• кольцевой дренаж фундамента;
• пластовый дренаж.

Фотография с участка при укладке дренажа.

Кольцевой дренаж часто используется при строительстве частных домов на участках с высоким уровнем грунтовых вод. Он состоит из дренажных перфорированных труб, проложенных вдоль фундамента дома по периметру, и смотровых колодцев.

Такая водоотводящая система может быть вокруг любого фундамента – плитного, ленточного, столбчатого. Эта система заканчивается общим дренажным колодцем, в который сбрасываются все отводящиеся воды. Отвод воды из него выполняется канализационной трубой в сторону улицы или оврага.

Отличие пристенного и кольцевого дренажа состоит в расстоянии его устройства от поверхности фундамента. Для кольцевого дренажа это в среднем три метра, а пристенный устраивается на расстоянии около одного метра.

Пластовый дренаж выполняется под всей площадью здания и может использоваться при плитном и ленточном фундаменте. Его часто используют при строительстве бань.
