Как сделать дренажную систему вокруг дома и на участке

Виды систем осушения грунта

Осушительная система

В зависимости от того, где располагаются дрены, выделяют два вида дренажных систем: глубинные и поверхностные. Решение, какую из них выбрать, принимают в зависимости от поставленных задач по отведению воды.

Основное назначение разных видов представлено в таблице.

Разновидность системы водоотведенияДля каких целей лучше использовать
Для каких целей лучше использовать Поверхностны (открытые) Отвод выпавших атмосферных осадков, излишков влаги от чрезмерного полива или технологических процессов, связанных с выливанием воды
Глубинные (закрытые) Понижение уровня воды в грунте, отвод застоя избыточной влаги в равнинной местности и в низинах
Засыпные Не используются трубы, подходит для осушения грунта после обильных сезонных осадков

Поверхностный дренаж

Точечные и линейные элементы по водоотведению

Эта система водоотведения сооружается чаще всего по периметру зданий, строений, сооружений или в местах слива водоотводов. Поверхностный дренаж бывает:

  1. Точечным или локальным. Располагается в конкретных локациях, куда заведомо будет стекать много воды
  2. Линейным. Используется для большей площади и может иметь вид водоотводных лотков и каналов, оборудованных защитными ливневыми решётками и пескоуловителями

Как правило, оба типа конструкции используются в комплексе, образуя единую дренажную систему на участке возле строений.

Для промышленного производства дренов поверхностного типа используются:

  • бетон
  • пластик (полипропилен или полиэтилен низкого давления)
  • полимербетон

Глубинный дренаж

Дренажный колодец

Представляет собой совокупность дрен, которые вкапываются в грунт на глубину ниже глубины залегания подошвы фундамента. Трубы направляются под углом к естественным либо искусственным водоёмам (колодцам или резервуарам).

Если местность с уклоном, то дрены укладывают по направлению от более высокого участка к низине. На ровной территории наклон создают за счёт разной глубины траншей для труб.

Нормативы следующие:

  • для песчаного грунта – понижение уровня на 3 см вниз каждые 100 см длины
  • для суглинистых и тяжёлых глинистых – 2 см вглубь каждые 100 см расстояния

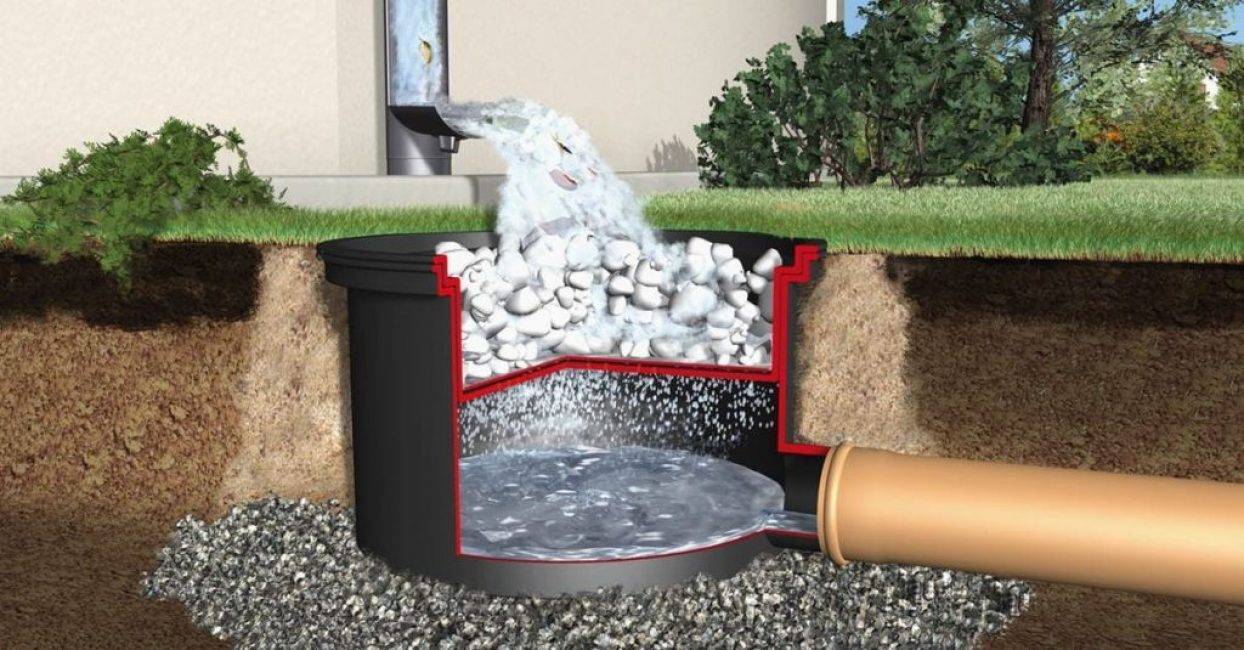

Принимать излишнюю воду призван дренажный колодец. Основные типы конструкции собраны в таблице.

Вид колодцаХарактеристики
Водоприёмный Аккумулирует избыток влаги, который поступает через систему труб. Воду из него откачивают насосом или просто используют для полива растений.
Поворотный Устанавливаются в местах крепления двух разнонаправленных дрен. Кроме прямого назначения их используют для ревизии состояния и заполненности всей системы.

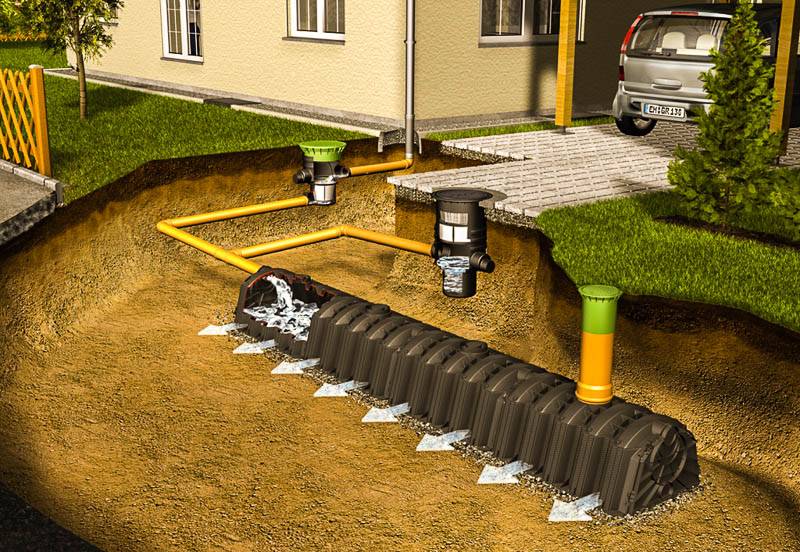

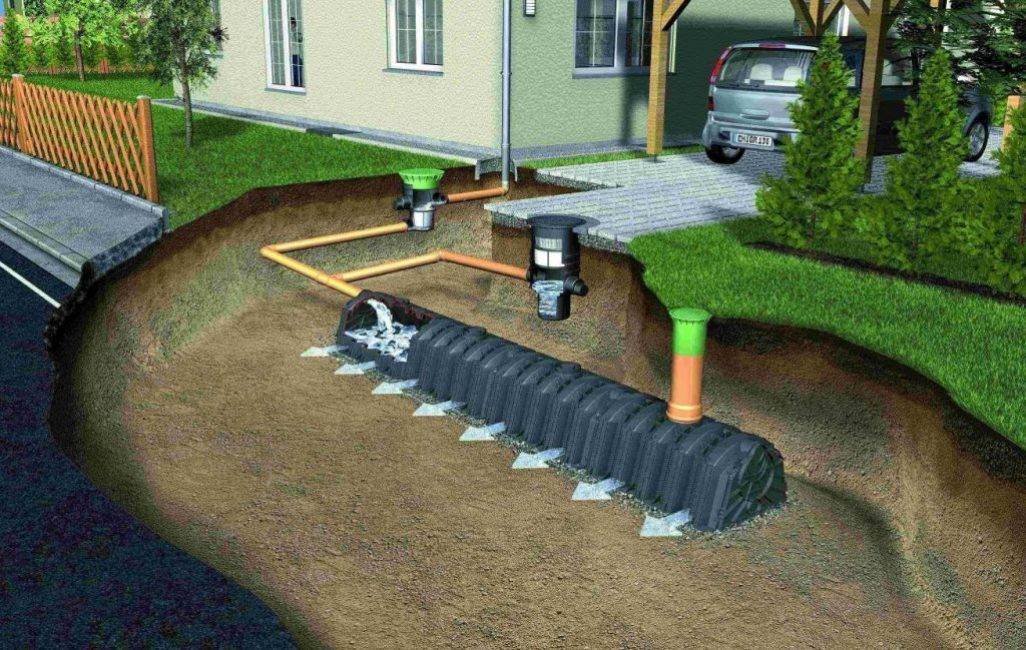

Поглотительный Применяется, когда средние слои грунта воду задерживают, а нижние, напротив, могут поглощать влагу. Обычно они состоят из лёгкой песчаной почвы. Отличаются большим, чем другие колодцы, диаметром и глубиной установки. Способен выдержать ограниченный объём воды.

Раньше водоприёмные колодцы имели вид больших монолитных резервуаров из бетона, кирпича или даже бетонных колец. Сейчас применяют пластик, который обшит геотекстилем или дренажной обсыпкой.

Засыпной дренаж

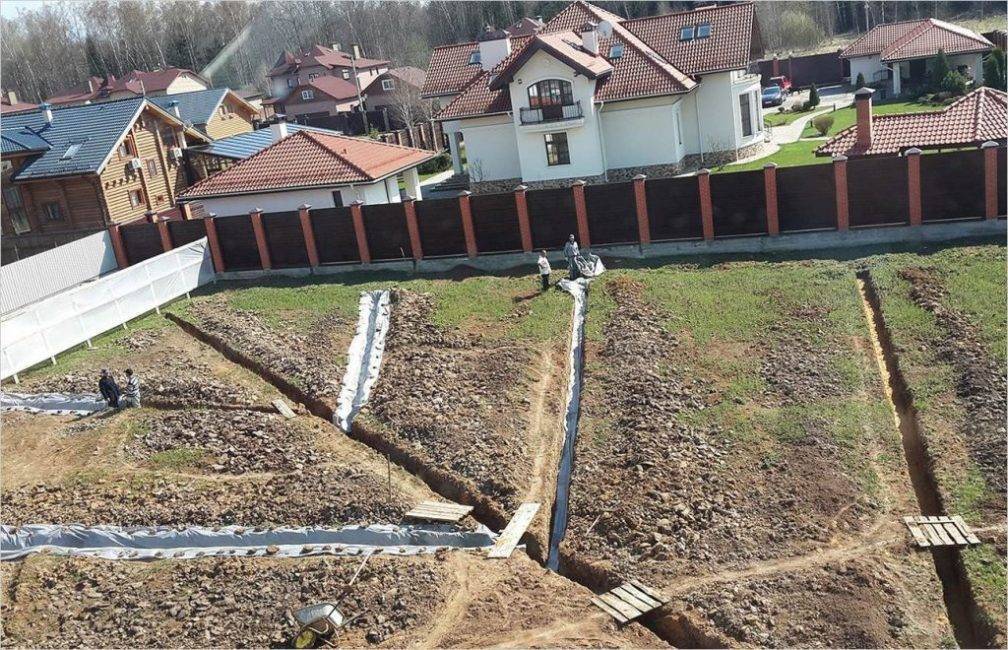

Метод укладки дренов «ёлочкой»

Для обустройства такого типа дрены не оставляют полыми внутри, а засыпают грунтом с более высокими фильтрационными свойствами. Внутренняя поверхность труб при этом обшивается геотекстилем.

В качестве естественного дренажа используют:

  • песок
  • щебень
  • гравий
  • галечник

Дрены в глубинной и засыпной системах располагают чаще всего:

  • «ёлочкой» (в центре идёт основная сточная труба, к которой присоединяются ответвления по бокам)
  • «змейкой»
  • параллельно
  • в форме трапеции


Изготавливаем вертикальные грядки своими руками: лучшие идеи 2018 года. Для овощей, ягод, зелени и цветов (65+ Фото & Видео) +Отзывы

Назначение

Дренаж – это осушительная система, которая используется для устранения лишней жидкости вокруг дома, сада, участка. Влага может появляться возле дома из-за различных условий: высокий уровень грунтовых вод, сильное таяние или особенный тип земли (глина, щебень, суглинок). Также дренажная система используется во дворах, где из-за неудобного местоположения дома, вода не может самостоятельно уходить или напротив, слишком быстро стекает, оставляя землю сухой и безжизненной.

Фото: дренаж при помощи досок

Когда вокруг дома нужно установить дренаж:

  1. Если во время таяния снегов или сильных осадков в подвале собирается жидкость;
  2. Если в Вашем регионе отмечается высокий уровень грунтовых вод;
  3. Когда фундамент дома регулярно подмывается водой;
  4. На полу появляется капиллярная сетка или некоторые участки здания подвержены образованию плесени.

Результаты подтопления дома

Установка дренажа может легко проводиться своими руками, в большинстве случаев используется периметральная система осушения фундамента вокруг частного дома. Для более сложных случаев возможно применение сложной системы естественного типа. Это обустройство целого ряда дренов, в которой есть основные (магистральные), и дополнительные. Такая методика используется на болотистых почвах или очень большом участке земли.

Естественный дренаж

Предпосылки к сооружению дренажа

Осушительная система, выполняющая сбор и отвод излишка грунтовой воды, необходима в следующих случаях:

  1. Участок пологий, т.е. нет условий для самопроизвольного движения воды под уклон.
  2. Грунтовые воды отмечены на близком к поверхности земли уровне.
  3. Участок располагается в низине, долине реки или на болотной осушенной местности.
  4. Почвенно-растительный слой развивается на глинистых грунтах, обладающих низкими фильтрационными свойствами.
  5. Дача построена на склоне, невдалеке от его подножия, из-за чего при выпадении осадков на участке и вокруг нее накапливается и застаивается вода.

Установка дренажа практически всегда необходима на участках с подстилающими почву глинистыми грунтами: супесями, суглинками. В период выпадения обильного количества осадков, таяния снега этот тип горных пород слишком медленно пропускает через свою толщу воду или вовсе не дает ей проходить.

Застои воды на уровне развития почвы сопряжены с ее переувлажнением. Во влажной среде активно размножается грибок, появляются инфекции, вредители (слизни, улитки и т.д.), что приводит к болезням овощных культур, гниению корней кустов, многолетних цветов и деревьев.


Из-за застоя воды происходит переувлажнение почвенно-растительного слоя, в результате чего в водонасыщенной среде гибнут растения, ухудшается внешний вид участка. Дренажная система позволяет устранять влагу мгновенно, не допуская ее длительного воздействия на грунт

Если не решать проблему с переувлажнением почвы, то со временем может произойти размыв земли. В морозное время содержащие воду грунтовые слои будет пучить, из-за чего может пострадать фундамент, вымощенные дорожки и прочие объекты благоустройства участка.

Чтобы проверить, необходим ли дренаж, нужно узнать пропускную способность грунтовых слоев на участке. Для этого выкапывают небольшой шурф глубиной 60 см и наливают в нее воду по предела.

Если вода впитается за сутки, то у подстилающих почву грунтов приемлемые фильтрационные свойства. В этом случае необходимости в дренаже нет. Если по истечении двух суток вода не уходит, значит, под почвенно-растительным слоем залегают глинистые породы, и есть риск переувлажнения.


Из-за пучения насыщенных водой горных пород стены жилых конструкций могут дать трещину, в результате чего постройка может стать непригодной для постоянного проживания

Если своевременно не внедрить дренажную систему, то загородным владениям угрожают следующие проблемы:

  • затопление погребов, цокольных этажей, дополнительных построек, располагающихся ниже уровня земли – это впоследствии приводит к порче стеновых материалов, образованию плесени и грибков, гниению мебели, лестниц и иных деревянных конструкций;
  • заболачивание почвы вследствие ее пресыщения влагой, что ведет к низкой урожайности, загниванию корней овощных культур, растений, гибели деревьев и других насаждений;
  • на участке могут образоваться провалы, впадины, ямы, в результате чего разрушаются вымощенные дорожки и плитки – все это негативно влияет на ландшафт приусадебной территории.

В зимний период при промерзании ПРС и подстилающих его пучинистых грунтов, залегающих выше уровня сезонного замерзания, содержащаяся в порах земли вода будет расширяться. Увеличение объема грунта грозит разрушением заглубленных в него и опирающихся на землю сооружений.

Организация дренажной системы позволит наиболее простым и доступным способом решить следующие задачи:

Рассмотрим виды осушительных систем и их особенности.

Типичные разновидности дренажа

Существует несколько основных систем дренажа, с помощью которых можно собрать и отвести ненужную влагу от дома и от участка. При правильном проектировании и монтаже каждая из них демонстрирует достаточно высокую эффективность, но вот затраты времени, сил и средств зависят от сложности конструкции.

  • открытая;
  • засыпная;
  • закрытая.

Открытые дренажные системы представляют собой канавы глубиной около 50-70 см и шириной порядка полуметра. Вырыты такие канавы вокруг дома не проблема, но вот ландшафт от этого заметно пострадает. Да и прыгать все время через углубления, окружающие дом, не слишком удобно.

Открытый дренаж устраивают по типу арыков – системы каналов с проницаемыми стенками, через которые грунтовая вода проникает в канал и отводится к месту разгрузки

Открытый дренаж обычно прикрывают аккуратными декоративными решетками. Они защищают конструкцию от крупного мусора и вызванных им засоров. Да и выглядят такие канавки с решетками более эстетично.

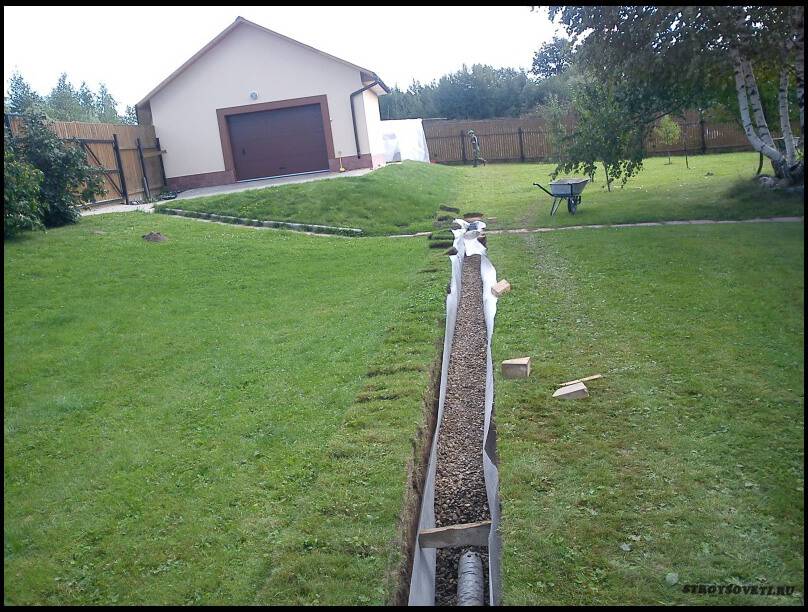

Засыпные дренажные системы представляют собой примерно такие же канавы, только их не закрывают защитными решетками, а засыпают проницаемым для влаги материалом, например, крупным гравием, битым кирпичом или щебнем. Устроить дренаж этого типа не так уж сложно, и расходы будут вполне умеренными.

Засыпные дренажные системы очень просты в исполнении, они состоят из канавы, заполненной крупным фильтрующим материалом, например, гравием

Перед началом работ нужно выполнить разметку и осторожно срезать дерн в месте проведения земляных работ. Канавы засыпают не доверху, чтобы осталось немного места. Поверх засыпки укладывают сохраненный для этих целей дерн, чтобы минимизировать ущерб для ландшафта участка

На дно канавы рекомендуется уложить слой геотекстия, чтобы продлить срок эксплуатации сооружения

Поверх засыпки укладывают сохраненный для этих целей дерн, чтобы минимизировать ущерб для ландшафта участка. На дно канавы рекомендуется уложить слой геотекстия, чтобы продлить срок эксплуатации сооружения.

Эта версия дренажной системы имеет некоторые недостатки: ее сложнее прочистить, чем открытую систему. Конечно, попадание мусора в такой дренаж маловероятно, но остается проблема заиливания содержимого канав.

В случае, если эффективность отведения влаги заметно понизится, возможно, придется снова снять дерн, полностью заменить наполнитель, а затем вернуть систему в прежнее состояние.

Закрытый дренаж самый сложный в монтаже, но при этом он надежен и обладает длительным сроком эксплуатации. В дренажные канавы укладывают слой гравия или подобных материалов, сверху устанавливают трубы с перфорированной поверхностью.

Обычно используют пластиковые конструкции, они дешевле, меньше весят и на их поверхности проще выполнить перфорацию, чем на металлических аналогах.

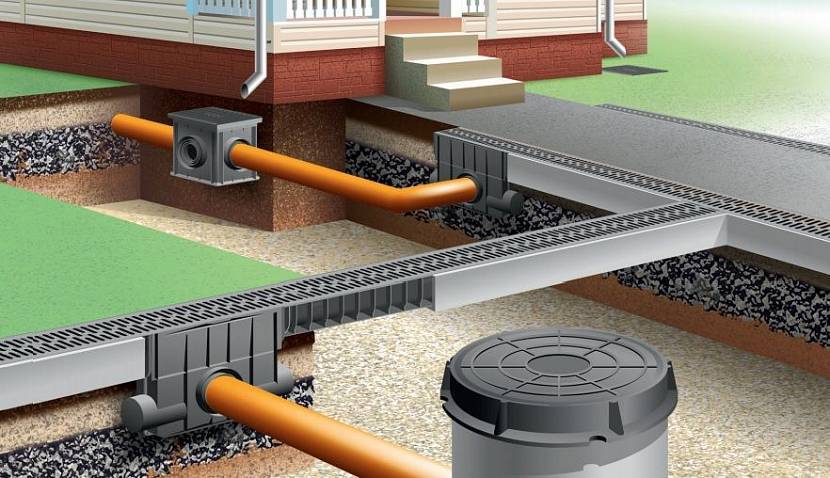

Нередко дренаж дополняет ливневая система, которая необходима для отведения обильных осадков. Обычно она состоит из набора труб и лотков, по которым вода перемещается к коллекторному колодцу

Закрытые системы дренажа удобнее всего монтировать вдоль бордюра дорожек, окружающих дом. Здесь вся система будет надежно скрыта и совершенно не отразится на внешнем виде участка. Существует также такое понятие как пристенный дренаж.

Его устраивают в процессе возведения дома в тех случаях, когда запланировано строительство подвала или цокольного этажа. Дренажные трубы укладывают прямо в котловане под фундамент возле стен, а затем все это засыпают фильтрующим материалом и грунтом.

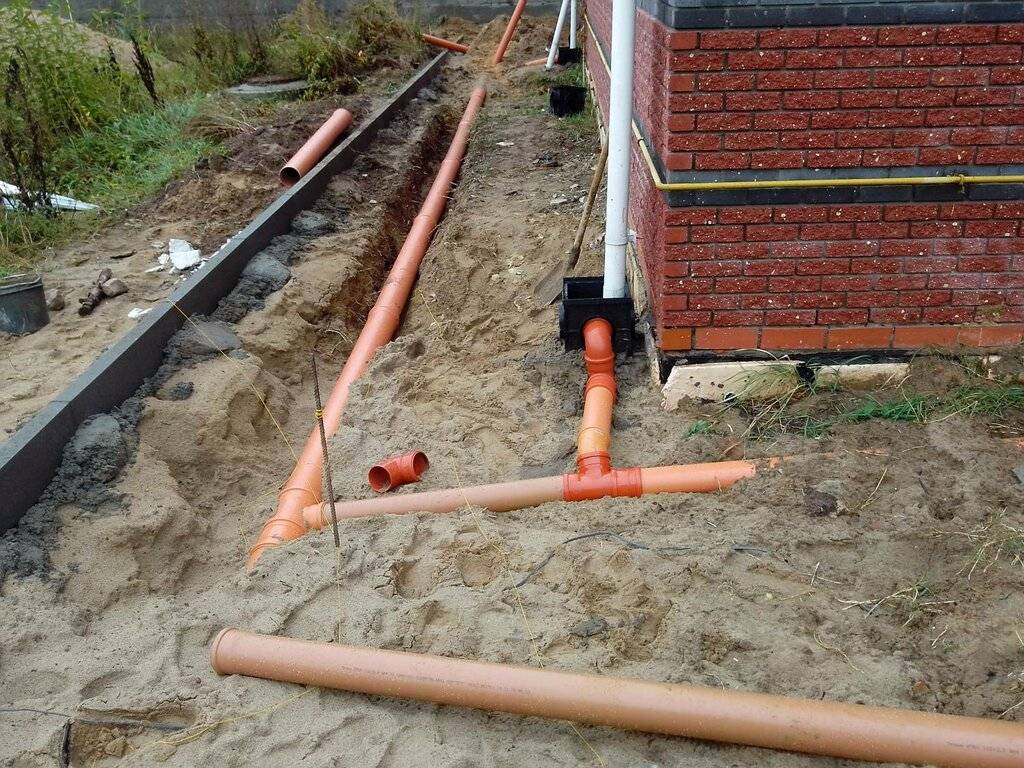

Для сооружения дренажной системы закрытого типа понадобится перфорированная пластиковая труба, щебень и слой геотекстиля. Можно использовать обычную канализационную трубу, на которой сделаны дырочки

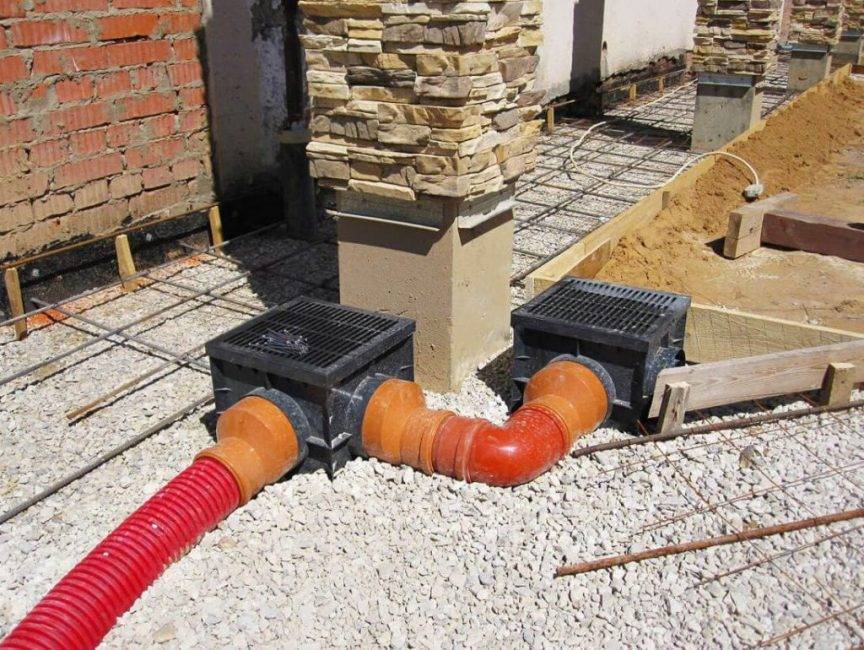

Еще один важный элемент системы – ливневый дренаж. Это открытые лотки, которые предназначены для сбора и транспортировки воды, собранной с крыши и отмостки дома во время дождя. Ливневый дренаж также бывает открытым и закрытым, обычно его устанавливают под водосточными трубами, присоединенными к желобам и воронкам.

Что из себя представляет дренаж

Дренаж – это система, которая отводит избыточное количество влаги от здания при помощи конструкции из труб. Существует мнение, что для эффективного сбора воды достаточно лишь отмостки, но специалисты в этой области рекомендуют устанавливать полноценную дренажную систему, позволяющую обеспечить гораздо лучшую защиту здания от пагубного воздействия влаги.

Какой бы красивой ни была отмостка, она не защитит полностью дом от воздействия влагиИсточник pinterest.at

Дренажная система для дома может быть трех видов:

  • Открытая. Является конструкцией, где в качестве отводящих дренов используются траншеи открытого типа, глубина и ширина которых составляет 0,5 метра. Это самый простой в исполнении вариант дренажа для самостоятельной установки. К недостаткам такой системы можно отнести неэстетичный вид, а также ненадежность сооружения, которое потребует дополнительного укрепления стенок специальными лотками;
  • Засыпная. Это конструкция, где подготовленные траншеи засыпаются крупнодисперсным щебнем или бутом, а поверх накладывается дерн. Преимущество такого дренажа – долгий срок службы и простота в установке. Кроме плюсов существуют и минусы: низкая пропускная способность, невозможность проведения технического обслуживания;
  • Закрытая. Осуществляется путем укладки в землю дренажных труб с отверстиями. Такая система отличается эффективностью и отсутствием недостатков других систем. Ее минус – достаточно сложная в исполнении установка.

Закрытую дренажную систему сложно сделать правильно без определенных навыков и знанийИсточник handmaster.ru

Закрытая дренажная система

Глубинные системы дренажа дома используются в двух случаях:

  • Если открытая система нецелесообразна из-за нехватки свободного места на участке;
  • Если открытый дренаж испортит весь ландшафт участка.

Условия для создания закрытого контура выглядят точно так же, как и в случае с открытыми аналогами – участок должен располагаться в низине, на достаточно заболоченной территории. Кроме того, правильный дренаж вокруг дома предполагает, что недалеко от земельного надела обязательно должно быть подходящее место для утилизации воды.

Закрытые дренажные системы для частного дома условно делятся на два вида:

  • Пристенные системы;
  • Траншейные системы.

Настоятельно рекомендуется обустраивать подземный дренаж во время постройки здания. Впрочем, такая возможность есть далеко не всегда, поэтому при наличии построенного здания подойдет траншейный кольцевой дренаж вокруг дома. Стоит также отметить важный момент – траншейный дренаж нежелательно использовать в зданиях, имеющих цокольный этаж.

Вся проблема в том, что в процессе закладки дрен на этапе засыпки траншеи формируется достаточно рыхлый слой грунта, который располагается между фундаментом и землей. Из-за низкой плотности через почву наверх выходят грунтовые воды, защититься от которых не получится даже при помощи глиняного замка.

Расстояние от фундамента до дренажных труб определяется в зависимости от расположения ревизионных колодцев, которое регламентируется следующими правилами:

  • На каждом углу (или, по самому минимуму – через один) должен располагаться один ревизионный колодец;
  • Каждый поворот и соединение трубопровода должны оснащаться колодцем;
  • При большом перепаде высоты трубопровода нужно обязательно установить хотя бы одну ревизию;
  • Расстояние между двумя соседними колодцами не должно превышать 40 метров.

Конечной точкой закрытой дренажной системы является последний колодец, который нужно разместить в самой нижней точке из возможных. Через этот колодец вода утилизируется, сливаясь в канализацию, канаву или близлежащий водоем. Именно так должен работать правильный дренаж дома.

Для перемещения воды через систему может использоваться как гравитационная сила, так и насосное оборудование. В последнем случае все просто – система оборудуется насосом, за счет которого и обеспечивается перемещение водяной массы. Такой дренаж загородного дома достаточно удобен, но зависим от электричества.

Чтобы обустроить самотечный дренаж частного дома, придется приложить больше усилий, да и параметров у такой конструкции больше. Речь идет об уклоне по направлению к сборному коллектору. Значение уклона должно составлять не менее 2 см на каждый метр трубопровода. Кроме того, трубы нужно укладывать на глубине, которая превышает глубину промерзания грунта в данном регионе.

Для защиты конструкции от смешивания с почвой используется геотекстильная ткань. Данный материал обеспечивает беспрепятственное прохождение воды к дренам и задерживает все твердые частицы, которые засоряют систему. Перед тем, как сделать дренаж дома, укладываемую трубу нужно обернуть тканью. Впрочем, на рынке можно найти изделия, оснащенные встроенным геотекстильным фильтром.

При большой необходимости можно увеличить эффективность пристенной дренажной системы, используя профилированную полимерную мембрану, состоящую из нескольких слоев:

  • Первый слой представляет собой полиэтиленовую пленку, доведенную до нужной формы;
  • Второй слой – это обычная геотекстильная ткань;
  • Опциональный третий слой – это еще один слой полиэтилена, имеющий идеально гладкую поверхность.

Такая мембрана предназначена для фильтрации воды из грунта, то есть получается дополнительный дренаж под домом. Кроме того, за счет этого элемента повышается качество гидроизоляции фундамента постройки.

Дренажная система для дома, выполненная в виде траншеи, защищает дом от подтоплений и переувлажнения. Конструктивно данная система представляет собой фильтрующий слой, расположенный в траншее на расстоянии около 2-2,5 м от здания. Трубы рекомендуется укладывать хотя бы на 50 см глубже уровня фундамента – в таком случае вода совсем не будет на него воздействовать.

Пространство между дренажом и фундаментом должно быть заполнено глинистым грунтом, который выполняет функцию глиняного замка. Трубы дренажной системы укладываются поверх гравийного или щебневого слоя и закрываются геотекстилем во избежание засорения рабочей полости конструкции.

Контурный дренаж фундамента

Для отвода воды от уже построенного фундамента используют пристенный и кольцевой дренажи. Принцип работы у них одинаковый. Отличие в том, что пристенную систему делают вплотную к фундаменту, а кольцевую – на расстоянии, обычно 1,5-2 метра.

Пристенный дренаж устраивают в нефильтрующем грунте (глины, суглинки). Собирает поверхностные талые воды, которые просачиваются в основном вдоль стены, а не через водоупорный грунт.

Кольцевая система подходит для песчаных фильтрующих грунтов. Понижает уровень грунтовых вод.

Типы дренажа фундамента по глубине закладки труб:

  • Совершенный . Дренажные трубы укладывают на водоупорный слой грунта. Используют в том случае, если этот слой находится неглубоко.
  • Несовершенный . Трубы укладывают выше водоупорного слоя, если он залегает глубоко.

Элементы пристенного и кольцевого дренажа фундамента:

  • Дренажные траншеи.
  • Отводящие трубы.
  • Фильтрующая обсыпка, щебень или гравий.
  • Фильтрующая ткань (геотекстиль).
  • Гидроизоляция цоколя.
  • Смотровые колодцы.

Расскажем, как устроены и для чего нужны эти элементы.

Дренажные траншеи

В РМД прописано, что «в слабых грунтах с недостаточной несущей способностью дренажная труба должна быть уложена на искусственное основание». Таким основанием служит песчаная подушка. Мы используем для этого речной песок крупности 1,5-2 мм. Толщина песчаной подсыпки 50 см.

Трубы для дренажа

Обычно используются гофрированные трубы из полиэтилена низкого давления (ПНД). Стандартный диаметр трубы – 110 мм. В трубах сделаны отверстия, через которые поступает вода. «Размеры водоприемных отверстий должны подбираться с учетом гранулометрического состава осушаемого грунта» (РМД, 10.9)

Стандартная труба из полиэтилена

Также используются трубы в геотекстильном фильтре. Они предназначены для песчаных и суглинистых грунтов. Эти грунты легко размываются водой, могут намываться в трубы и засорять их. Фильтр задерживает грязь.

Трубы в геотекстиле

Щебень для дренажа

Щебень нужен для фильтрации грунтовых вод, чтобы отверстия трубы не засорялись. Фильтрующая способность щебня зависит от его фракции – размера одного зерна. Оптимальной считается фракция 20-40 мм. Мы используем именно такой щебень.

Геотекстиль

Геотекстиль предохраняет щебенчатую обсыпку от размывания, а также удерживает грунт от проседания. Как сказано в РМД, «геотекстильный фильтр должен пропускать воду и отсеивать грунт, излишне не деформироваться и не ограничивать доступ влаги в дренажную конструкцию, обладать био- и химической стойкостью» (РМД, 10.2).

Основные характеристики геотекстиля:

  • Технология изготовления . Из одной бесконечной нити (мононити) или из штапеля (отдельных нитей 5-10 см).
  • Материал . Геотекстиль может быть иглопробивной, термоскрепленный или гидроскрепленный.
  • Плотность . Для дренажных систем используется геотекстиль плотностью 200 г/м³
  • Коэффициент фильтрации . Измеряется в метрах в сутки.

РМД рекомендует использовать иглопробивной геотекстиль из мононити. Такая геоткань применяется и нашей компанией.

Гидроизоляция цоколя

Для защиты цоколя от влаги используются гидроизоляционные мембраны. Они укладываются внахлест 10 см и соединятся с помощью самоклеящейся битумно-полимерной ленты. Крепление осуществляется с помощью пластиковых дюбель-гвоздей с шагом 20-25 см.

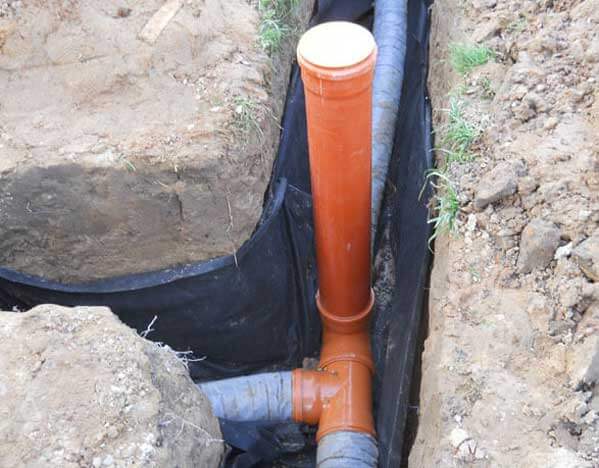

Смотровые колодцы

Нужны для контроля работы системы и для прочистки. Колодец состоит из донной части, вертикальной части и крышки. Патрубки либо сделаны на заводе, либо врезаются при установке. Колодцы устанавливают по трассе дренажа через каждые 40-50 м. Обязательно ставить колодцы на поворотах трассы, а также при перепадах уровней.

Накопительный колодец

Служит для сбора воды и отвода ее в канаву. Устанавливается в самой нижней точки системы. В колодце размещают поплавковый насос, который выбрасывает воду в канаву.

Устройство дренажа фундамента:

  • Выкапывают дренажные траншеи по периметру дома.
  • В траншеях делают песчаную подсыпку. Песок разравнивают.
  • На дно дренажных канав укладывают геотекстиль.
  • В геотекстиль насыпают гранитный щебень слоем 10 см.
  • На щебень укладывают трубы. Минимальный уклон труб 2 мм на метр в глинистом грунте, 3 мм на метр в песчаном грунте.
  • На углах трассы ставят смотровые колодцы, в самой нижней точке участка – водоотводный колодец. Трубы соединяют с колодцами.
  • Засыпают трубы сверху щебнем.
  • Заворачивают края геоткани, так, чтобы они лежали внахлест и полностью закрывали трубы и щебень
  • Засыпают траншеи песком.

Нельзя объединять дренажную систему с ливневой канализацией. Это приведет к тому, что ливневые и талые воды размоют песок и щебень. Рекомендуется делать дренаж и ливневку параллельно, в одной траншее.

Первые признаки проблемы

Самым серьёзным признаком считаются появление многочисленных луж, которые радуют взор в течение долгого времени. Многие жители домов стараются мириться с такими проявлениями, но в дальнейшем ситуация усугубляется – начинают вымокать насаждения, происходит разрушение фундамента строений, находящихся в зоне действия воды.

Стоит узнавать ситуацию у соседних домов. Если рядом жители жалуются на подобные проблемы, то стоит задуматься над проблемой и ее дальнейшим решение.

Отличным признаком возможных проблем является произрастание на территории дома влаголюбивых растений. Самый распространенный пример – рогоз.

Основные причины возникновения проблем – грунтовые воды, нахождение участка в низине, сезонные паводки и дождевые осадки. Исходя из причины производится установка дренажной магистрали определенного вида.

Необходимость дренажной системы

Неприятный запах и сырость в подвале, плесень и грибок на стенах – с такими проблемами могут столкнуться владельцы домов, находящихся в местах высокого прохождения грунтовых вод. Но это не самые серьезные неприятности, которые грозят незащищенному строению.

Вода, периодически проникающая в нижние этажи здания, постепенно подмывает опорную конструкцию, кроме того, она оказывает гидростатическое давление на пол и стены дома.

Особенно важно защищать здания, построенные на глинистых грунтах, поскольку они задерживают влагу, а зимой в них происходит пучение, что может привести к полному разрушению фундамента, а в итоге и всего строения. Галерея изображений

Галерея изображений

Фото из

Сооружение системы отведения грунтовой воды от фундамента требуется на участках с характерным обводнением в паводковый период и застоями воды после дождя

Дренаж защитит фундамент от агрессивного воздействия подземной воды, от постепенного вымывания связующего вещества из бетона и итогового разрушения конструкции

Дренажная система исключит проникновение талой, атмосферной и грунтовой воды в подземную часть сооружения, в обустроенные в подвале и цоколе помещения

Глубина заложения дренажного контура зависит от инженерно-геологической обстановки на участке и от решаемых задач

Дренажный контур защитит основание дома от повреждений в морозный период, происходящий из-за пучения вмещающих грунтовых слоев

Дренаж и ливневая канализация – два различные системы, выполняющие разную работу. Первый понижает уровень грунтовой воды и отводит ее с участка, вторая – собирает и отводит дождевую воду. Прокладывают их отдельно, но они могут иметь общий смотровой колодец и выходить в один коллектор

Несмотря на то, что дренаж транспортирует только грунтовую воду, это серьезная канализационная система, нуждающаяся в смотровых и контрольных пунктах

Собранная дренажом вода отводится системой либо за пределы участка, где сбрасывается в общую канализацию или сточный водоем, либо утилизируется через устроенный на территории поглощающий колодец

Предпосылки для устройства дренажа

Защита от ослабления и разрушения фундамента

Предотвращение затопления подвалов

Небольшая глубина заложения контура

Исключение повреждения в зимний период

Дренаж и ливневая канализация

Пункт контроля работы дренажной системы

Колодец для утилизации собранной грунтовой воды

Правильно выполненный дренаж участка помогает решить сразу несколько важных проблем:

  • защитить подвальные помещения дома от затопления, образования плесени и порчи стройматериалов;
  • предохранить фундамент от попадания влаги и продлить срок его службы;
  • осушить грунт вокруг дома и устранить застой воды;
  • предотвратить перенасыщение почвы влагой после обильных дождей и застой воды на поверхности.

Однако не всегда и не на всех участках нужно устраивать систему отвода воды. Перед тем как запланировать и сделать дренаж фундамента, необходимо учесть ряд факторов: местонахождение участка, состав и качество грунта, уровень прохождения подземных вод, рельеф местности, климатические особенности региона.

Дренажная сеть предотвращает затопление и обеспечивает отвод подземных вод от подвала дома (+)

Обустройство дренажной сети обязательно в следующих случаях:

  1. Подвал дома находится ниже уровня грунтовых вод в паводковый период или возвышается над ними менее чем на 0.5 метра.
  2. Здание построено на глинистом грунте: супеси, суглинке, даже тогда, когда грунтовые воды протекают значительно ниже дома.
  3. Участок располагается в низменности или на склоне.

На участках, расположенных на песчаных, гравийных и щебенистых типах грунта, на возвышенности или при низком прохождении подземных вод необязательно устанавливать полноценную дренажную систему. Можно ограничиться организацией ливневой канализации для отвода от здания дождевой воды.

Но такое возможно только на тех участках, на которых точно известен тип грунта и уровень залегания подземных вод. Если предполагается строительство дома в новой местности, сейчас в обязательном порядке проводятся инженерно-геологические изыскания.

Если подвал строения находится на уровне или чуть выше прохождения грунтовых вод, в него неизбежно будет просачиваться жидкость

Они необходимы для грамотного выбора вида фундаментного основания под дом. Заодно исследования грунтов под будущей постройкой позволяют решить вопрос о необходимости выполнения дренажных работ.

Инженерно-геологические работы позволяют определить, на каком уровне находятся грунтовые воды в местности, и установить, есть ли необходимость в обустройстве дренажной сети

Где необходима организация водооттока?

Ровный участок непременно нуждается в дренаже. Если влага, образующаяся в результате ливневых дождей и тающих снегов, не находит путей оттока, то просто остается на месте, интенсивно пропитывает грунт и приводит к заболоченности, появлению грязи и глобальному переувлажнению земли.

Участок, расположенный в низине, без хорошей дренажной системы пропадает. Вся вода с более высоких мест стекает на него, и территория, в лучшем случае, перенасыщается влагой, а в худшем оказывается затопленной.

Земля, расположенная под резким уклоном, без дренажа теряет ряд своих ценных качеств. Слишком быстро убывающая вода размывает верхний плодородный слой почвы и существенно снижает уровень урожайности.

Для территорий с глинистыми и суглинистыми грунтами дренирование – объективная потребность. Породы такого типа отличаются высокой плотностью и плохой проводимостью. Выпавшая в форме атмосферных осадков влага долго застаивается в них и приводит к общему заболачиванию местности, сдвигам грунтов и нарушению фиксированной стабильности фундаментов жилых и хозяйственных строений.

Не обойтись без полноценной дренажной системы и там, где уровень залегания природных грунтовых вод составляет менее 1 метра. Если игнорировать отвод, возникает риск затопления цокольных и подвальных помещений, нарушается целостность фундамента, а на капитальных, несущих стенах появляются трещины. Все это в будущем может привести к частичному или полному обрушению жилых и хозяйственных строений.

В случае сезонного повышения естественного уровня грунтовых вод в зону риска попадают жилые дома и хозяйственные постройки с заглубленным фундаментом. Его подошва в этом случае оказывается под угрозой, и в подвалах и цоколях, даже оснащенных хорошей гидроизоляцией, могут появиться влага и сырость.

Чтобы избежать этих неприятных моментов, необходимо спроектировать дренажную систему и внедрить ее еще на стадии планирования строительства дома либо сразу же после приобретения недвижимости.


Почти обязательное явление, к которому приводит отсутствие качественной дренажной системы на участке, это трещины в стенах. Конечно, их можно зашпаклевать, но целостность внутреннего пространства уже будет нарушена и помещение станет уязвимым к проникновению сырости и холода

Для участков, частично или полностью забетонированных, вымощенных брусчаткой, тротуарной плиткой либо цветной мозаикой, наличие дренажных каналов и водостоков просто обязательно. Иначе после дождей или таяния снегов на поверхности будут застаиваться лужи, провоцирующие растрескивание верхнего декоративного слоя и нарушающие целостность всего покрытия.

Оборудовать дренаж необходимо и там, где располагаются газоны, оснащенные прогрессивными комплексами автоматического орошения. Это позволит контролировать уровень увлажнения почвы и не допустит гибели редких растений в результате заиливания грунта.

Дренажные каналы дают возможность быстро убрать воду с участка и не позволяют ей подтоплять строения, портить ландшафтный дизайн и вредить инфраструктуре территории.

Обустройство ливневой канализации

Ливневка – это отдельный вид канализационных систем, который применяется для сбора и отведения атмосферных осадков, выпавших на участок. При наличии достаточных навыков и знаний, ливневка вокруг дома своими руками тоже может быть сделана.

Для обустройства ливневой канализации используется два вида водосборников:

  • Точечные водосборники, которые монтируются прямо под вертикальными стояками водосточной системы;
  • Линейные водосборники, которые размещаются под скатами крыши, если она не оборудована организованным водостоком.

Вся вода, попавшая в водосборник, отправляется по открытому или закрытому каналу к общему колодцу или коллектору. В дальнейшем весь излишек влаги перемещается в центральную канализацию или канаву.

В конструкцию ливневой системы, помимо точечных водосборников, входят также сливные водоотводы, трапы и заслонки. При желании можно поискать системы, предусматривающие возможность соединения дождеприемников с водосточной системой крыши и подземными водоотводными каналами. Нередко такие системы дополняются пескоуловителями и мусоросборниками, упрощающими обслуживание ливневки.

Основным конструктивным элементом линейной ливневой канализации являются водоотводящие желоба, выполненные из прочного пластика или бетона. Устанавливать эти элементы нужно в тех местах, где высока вероятность скопления большого объема воды. Особенно это актуально для ситуаций, в которых это скопление нежелательно.

При создании проекта линейной системы в первую очередь нужно подобрать место, в котором будет размещаться водосборный или коллекторный колодец. Следующий этап – подбор участков для установки поворотных и ревизионных колодцев. Во многом этот пункт связан с тем, как будут располагаться желоба и канализационные линии системы.

Чтобы ливневая канализация имела приемлемый внешний вид, для ее обустройства лучше всего использовать специальные лотки из полимерных материалов, которые закрываются решетками, выполненными из пластика или металла. Подобные детали выпускаются в разных цветовых решениях, что позволяет подобрать вариант, сочетающийся с видом двора и зданий, расположенных на участке.

Если условия эксплуатации достаточно суровые, лотки дренажной системы лучше всего обустраивать на бетонном фундаменте. Толщина слоя бетона рассчитывается в зависимости от нагрузки на проезжую часть. Надежное основание предотвратит разрушение конструкции под воздействием внешних сил.

Собранная своими руками вокруг дома дренажная система подключается к общему контуру при помощи канализационных труб. На участках, где желоба соединяются с трубами, располагаются ревизионные колодцы, которые позволяют очищать систему и обслуживать ее при необходимости. Для изготовления колодцев чаще всего используется пластик. Чтобы ревизионный колодец имел достаточную глубину, его можно нарастить при помощи специальных удлинителей.

На рынке можно найти массу разнообразных комплектующих для обустройства ливневой канализации. Широкий ассортимент позволяет проектировать систему, не переживая о нехватке деталей, и дает возможность подобрать оптимальные элементы для создания работоспособной конфигурации дренажной системы.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
