Монтаж ливневой канализации своими руками
Чтобы обустроить на участке ливневую канализацию, рекомендуется пригласить профессиональных мастеров. Однако при желании и наличии свободного времени можно найти ответ на вопрос, ливневая или дождевая канализация, как правильно назвать систему, и самостоятельно выполнить все работы.
Особой сложности процесс монтажа не представляет, главное, набраться терпения и следовать определенному алгоритму.
В частности, строительство ливневки выполняется по следующему плану:
- В первую очередь нужно нарисовать схему участка с определенным масштабированием.
- Далее исследуют местность и определяют самую низкую точку участка, здесь нужно расположить коллектор.
- Следующим действием будет отметка точек водосбора. Это может быть водосток на крыше строений, бетонная площадка и дорожки.
- Затем нужно нарисовать расположение труб со всеми элементами, поворотами и соединениями. Следует помнить, что при минимальном количестве поворотов обеспечивается более эффективное водоотведение. В крайнем случае, можно сделать повороты под прямым углом.
- По составленному рисунку рассчитывают количество требуемых материалов. Отправляясь за покупкой, следует учесть, что система будет располагаться в земле, поэтому подбирать элементы одного цвета совершенно не обязательно. По этой же причине не стоит покупать материалы с запасом.
- Непосредственно устройство ливневой канализации начинается с установки кровельной части системы. Устанавливаются дождеприемники, желоба и стояки, а также обустраивается место сброса жидкости в коллектор или лоток.
- Далее выполняют разметку участка, натягивая веревку или шнур по расположения труб.
- По разметке роют траншеи на глубину промерзания грунта, чтобы предотвратить замерзание воды в трубах в зимнее время. Если трубы будут укладываться на меньшую глубину, то рекомендуется провести ряд теплоизоляционных мероприятий. Такая система может безупречно работать с ранней весны до глубокой осени.
- Дно готовой траншеи засыпают слоем песка, который тщательно утрамбовывают. Песчаная подушка не дает грунту проседать, поэтому исключается возможность изменения наклона трубопровода. Поверх песка насыпают щебень, который снижает степень воздействия пучинистого грунта.
- Далее устанавливают и бетонируют коллектор, колодцы и дождеприемник. Затем укладывают и соединяют трубные элементы.
- Собранную систему проверяют на герметичность и работоспособность.
- При отсутствии дефектов выполняют обратную засыпку грунта.
Для чего нужна ливневая канализация на частном участке
Многим знакомо отчаяние, когда высушенный, подготовленный к приёму готовой продукции и тщательно обработанный погреб или подвал в частном доме заполняется ливневой водой. А весной талая вода застаивается в низинных местах. Положение спасает ливневая канализация:
- водоотведение позволяет предохранить стены и фундамент дома от промокания;
- предупреждает подтопление подвала и заболачивание участка талыми водами;
- собирает свободно текущую воду, размывающую отмостки дома, дорожки, грядки и элементы ландшафтного дизайна.
Если оборудовать на участке собственный коллектор для сбора дождевой и талой воды, можно существенно сэкономить на поливе.
Разнообразие форм и размеров дождеприёмников
На рынке существует большое разнообразие чугунных дождеприёмников. Они отличаются по формам и размерам
При выборе стоит обратить внимание на сопровождающую документацию, с основными пунктами которой лучше всего ознакомиться перед походом в магазин
По государственному стандарту абсолютно все чугунные дождеприёмники можно разделить на три вида: ДМ, ДБ, ДК. Рассмотрим подробнее, чем же они отличаются:
- ДМ – самый маленький дождеприёмник, имеет прямоугольную форму, его вес равен приблизительно 80кг, а площадь живого сечения почти 0,1 кв.м.;
- ДБ – большой дождеприёмник, имеющий так же прямоугольную форму, вес значительно отличается и равен 115кг, площадь живого сечения колеблется в районе 0,2 кв.м.;
- ДК – дождеприёмник, имеющий круглую форму, площадь сечения – 0,1 кв.м., а вес – 100кг.
Модели марки ДМ почти всегда используются на низких участках автомобильных трасс и в заниженных местностях.
Прямоугольные устройства больших размеров характерны для создания линейных ливневых канализаций, а круглые хороши для проведения точечных ремонтных работ и реконструкции старых канализационных люков.
Для изготовления практически всех типов чугунных дождеприёмников употребляется высокопрочный серый чугун, который характеризуется наибольшей степенью надёжности. Для прочности и долговечности сверху дождеприёмник должен быть обязательно оцинкован или же обработан гидроизолирующей краской.
Размеры чугунных дождеприёмников также разнообразны. Однако на рынке наиболее распространены стандартные виды товара. Среди широкого выбора приборов сбора дождевой воды чаще всего встретятся следующие размеры:
- ДМ – малый прямоугольный дождеприёмник, длина которого составляет 610мм, в ширину 470мм, а в высоту 120мм. Устройство данного типа прибора включает в себя решётку и корпус. Кроме того, на изделии обязательно должна присутствовать информация о производителе, о размерах и дата выпуска;
- ДБ – большой прямоугольный дождеприёмник характеризуется следующими техническими параметрами: высота – 120мм, длина – 835мм, ширина – 570мм. Также, отдельно стоит сказать о длине и ширине отверстий решётки, их длина составляет 160мм, а ширина варьирует от 60мм до 80мм;
- ДК – дождеприёмник круглой формы, имеющий диаметр 775мм, высота всей конструкции равна приблизительно 120мм.
Помимо общих стандартов существуют подобные устройства и других образцов. Их изготовление происходит чаще всего самостоятельно. К материалам, пригодным для создания дождеприёмника, относится пластиковый и железобетонный желоб, чугунная решётка. Также возможны и другие материалы, находящиеся в распоряжении.
Подобные устройства можно сделать своими руками или же на заказ, они могут иметь индивидуальные, подходящие именно для конкретной территории, размеры и формы. Но при любых условиях они используются для монтажа полузакрытых ливневых канализаций.
Что это такое
Дождеприемники для ливневой
канализации представляют собой емкости, соединенные с лотками или
подземными трубопроводами ливневой сети водоотведения. Они имеют форму куба или
цилиндра, установленного в вертикальном положении. Стоки поступают в
дождеприемники из водосточной системы кровли зданий, или собираются с
территории участка. Для максимальной эффективности работы, эти узлы
устанавливают в нижних точках рельефа, куда стекаются излишки влаги.
Область
применения дождеприемников велика. Есть элементы, рассчитанные на использование
в крупных сетях. Это магистральные узлы, которые располагают по линии бордюра
автомобильных дорог. Они способны принимать и передавать значительные объемы
стоков и присоединяются к коллектору напрямую. Существуют также небольшие
элементы для установки на участках частных домов или небольших зданий. Основной
их задачей является прием воды из кровельного водостока.
Назначение
Основным
назначением дождеприемников является сбор стоков и передача их в ливневую
систему. Кроме этого, они выполняют следующие функции:
- удаление излишков воды с территории участка;
- предотвращение образования постоянных луж,
заболачивания территории; - исключение заиливания поверхности почвы;
- разгрузка дренажной системы, отведение дождевых
стоков до того. как они начнут впитываться в грунт; - отделение веток, мусора, песка и других твердых
частиц; - первичное распределение потока по лоткам или
другим каналам.
В продаже есть готовые модели
дождеприемников, рассчитанные на использование в разных условиях. Форма и
размеры элемента определяют назначение всего узла, его пропускную способность. Помимо
сбора стоков, дождеприемники выполняют первичную фильтрацию мусора, веток и
листьев, песка и т.п. кроме этого, в резервуаре могут быть несколько выпускных
отверстий, позволяющих направлять стоки сразу по нескольким линиям. Это
помогает эффективнее удалять воду во время сильных ливней.
Устройство
Устройство дождеприемника для ливневой канализации
состоит из нескольких элементов:
- решетка. Она выполняет несколько функций —
декоративную (украшает верхнюю часть узла), обеспечивает безопасность (защищает
людей или животных от случайного травмирования из-за попадания в емкость),
фильтрование потока (препятствует попаданию в систему веток, мусора,
посторонних предметов, грызунов); - надстройка. Это элемент, выполняющий роль
переходника между решеткой и самой емкостью; - корзина. Она крепится верхней частью на
надстройке. Служит для сбора песка, мелкого мусора и твердых частиц.
Периодически корзину надо вынимать и удалять ее содержимое; - перегородка-сифон. Это элемент, снижающий
скорость потока. Обеспечивает оседание в корзину мелкого мусора. песка, пыли; - сам дождеприемник. Внешний резервуар,
выполняющий роль корпуса.
В некоторых моделях есть дополнительные
элементы (например, фильтр-пескоуловитель). Встречаются и более простые
конструкции, лишенные многих элементов. Обычно, такие модели используют в
системах с открытыми лотками. Они легко очищаются от мусора, поэтому жестких
требований к устройству дождеприемника не выдвигают.
Размеры и технические характеристики
Существуют
разные дождеприемники для
ливневой канализации, размеры которых выбирают в зависимости от объема
стоков и общей величины участка сети. По величине и особенностям конструкции
элементы делятся на 6 классов:
- класс A. Используются в дождевых системах частных домов. Предельно
допустимая нагрузка на решетку составляет 1,5 т; - — B. Модели, применяемые на автопарковках. Допустимая нагрузка на
решетку достигает 12,5 т; - — C. Используются на автотрассах или заправках. Максимальный весна
решетке — 25 т; - — D. Выдерживают вес грузовика среднего размера. Устанавливаются в
автопарках, стоянках, участках погрузки или разгрузки; - — E. Модели, используемые на площадках для тяжелых грузовиков.
Решетки способны выдерживать до 60 т; - — F. Выдерживают давление до 90 тонн. Используются на площадках для
спецтехники.
Когда выбирают дождеприемники для ливневой
канализации, технические характеристики становятся основными критериями.
Обычно учитывают следующие позиции:
- площадь живого сечения;
- масса и габаритные размеры;
- полное открытие дождеприемника;
- монтажный уровень решетки относительно корпуса;
- собственная масса решетки;
- собственная масса корпуса.
Чем больше дождеприемник, тем
выше его параметры, в особенности площади живого сечения и раскрытия. Масса во
многом зависит от материала. Есть пластиковые модели, которые отличаются малым
весом. Однако, они не могут выдерживать большой вес и используются только на
приусадебных участках частных домов.
Особенности пластиковых дождеприемников для частного дома
Используемые для индивидуального строительства, пластиковые или полимерные дождеприемники часто производят в форме куба с каждой стороной по 30-40 см. Под вставку трубок внизу и со всех сторон устройства есть адаптеры. Решетки для изделий из пластика выпускаются из полипропилена, чугуна или жести.
Еще одним преимуществом приемников для стоков из пластика является простота обслуживания. Чтобы вычистить данную конструкцию, необходимо лишь вынуть корзину и выкинуть ее содержимое, затем промыть и установить на место. При малогабаритных размерах и небольшой массе осуществить это очень легко. Трубоотвод при этом подсоединяется без применения специальных крепежей, а само введение допускается в двух плоскостях: горизонтально и вертикально.
Стоимость пластиковых приспособлений напрямую зависит от особенностей конструкции и производителя. Средняя цена достигает 700-800 рублей. Стандартные габариты приемников — 300×300х300 мм, а также 400×400х400 и 500×500х500 мм.
Пластиковые изделия классифицируют по максимально допустимой нагрузке на решетку. Учитывая данный параметр, выделяются следующие классы:
- A – максимальная нагрузка составляет до 1,5 т. Такие устройства применяются на частных территориях и пешеходных дорожках;
- B – выдерживают до 12,5 т, монтируются в гаражных кооперативах, на автомобильных парковках;
- C – нагрузка до 25 т, могут быть размещены на автомобильных дорогах или автозаправочных станциях;
- D – 40 т, могут выдержать вес грузового автомобиля;
- E – до 60 т, могут устанавливаться на стоянках грузовых автомобилей и в других местах с повышенной нагрузкой;
- F – до 90 т, размещаются на площадках для движения специализированной тяжелой техники.
При любом размере и классе прочности приспособление для приема и отвода жидкости из пластика содержит в своей конструкции следующие элементы:
- Корзина – необходима для защиты системы от попадания в нее разного мусора. В подобных моделях мусор оседает на дно корзины, поэтому ее следует периодически доставать и чистить.
- Резиновый сифон – препятствует распространению неприятного запаха, который может появляться в результате гниения мусора и испарения воды со дна корзины.
- Перегородка – выступает в качестве гидрозатвора и необходима при присоединении к приемнику системы отвода воды.
- Крышка – требуется для полного закрытия изделия, применяется в холодное время года или тогда, когда данный приемник не эксплуатируется по каким-либо причинам.
- Решетка – через нее вода поступает в резервуар. Круглая или квадратная модель подбирается в соответствии с формой приемника.
- Люк – используетсяв колодцах закрытого типа.
- Удлинитель – позволяет увеличить глубину конструкции.
Помимо этого, модели рознятся по типу отвода жидкости. Он может выполняться вниз или в сторону, а выбор этого параметра зависит от конструкции самой системы ливневой канализации и места дождеприемника в ней.
Главной причиной выбора пластиковых изделий является их небольшой вес и, соответственно, удобство размещения. Монтаж ливневой канализации с дождеприемником их пластика не требует применения специализированной строительной техники. Все этапы установки можно выполнить своими руками.
Установка
Дождеприемник для сливной канализации вполне возможно установить своими руками. Для этого нужно четко следовать инструкции и учитывать все технические характеристики выбранной для монтажа модели.
Ставить дождевой приемник нужно под выходом трубы стока либо на тех участках, где после прохождения осадков накапливаются лужи
По ходу монтажных работ пристальное внимание надо уделить глубине установки. Кроме того, специалисты советуют выбирать местоположение конструкции так, чтобы жидкость из трубы отправлялась в ее центральную часть. Если же не получается разместить сток в максимальной низкой точке на участке, то к нему следует подвести особые заглубления, по которым жидкость станет уходить непосредственно в приемник
Если же не получается разместить сток в максимальной низкой точке на участке, то к нему следует подвести особые заглубления, по которым жидкость станет уходить непосредственно в приемник.
Выбрав конструкцию того или иного типа, а также конкретное место для ее монтажа, допустимо переходить к фиксации дождеприемника.
Проведение таких работ состоит из нескольких шагов.
- Сначала выкапывают котлован. Параметр глубины зависит от приемника, к которому прибавляется дополнительное расстояние в 30-40 см. Ширина ямы должна быть более крупной, чем сама деталь, на 3 см со всех сторон.
- На днище ямы нужно установить подушку из песка. После засыпки песок надо залить водой и хорошенько утрамбовать.
- Далее приемник надо подключить к трубам или же лоткам. Надо проследить, чтобы все сооружение было выверено по параметрам высоты.
- На днище ямы надо положить маленький пласт раствора. В него и будет ставиться приемник. При монтаже данной детали своими руками нужно крепко выставить конструкцию в бетонной смеси, дабы избежать ее будущих сдвигов.
- По бокам строения надо залить раствор бетона. Если вы установили пластиковую конструкцию, то во избежание ее деформирования нужно укрепить стенки путем соединения решетки из металла.
- Теперь можно поставить перегородочные детали и корзину приемника.
Учтите, что срок службы и эффективность функционирования приемника зависит от того, правильно ли была установлена вся конструкция. Специалисты советуют проводить такие работы до монтажа покрытия на участке.
Особенности монтажа систем поверхностного водоотвода
Нередко на индивидуальном участке около частного дома требуется собрать воду с тротуарной плитки, если уклон не позволяет отвести ее за пределы участка, и направить ее в водосборный колодец или наружу за пределы участка. Для этих целей используют поверхностные системы, состоящие из дождеприемников и лотков, сделанных своими руками из бетона, или заводских изделий из пластика, бетона или полимербетона.
Поверхностный водоотвод проще и быстрее собирать из лотков полукруглой формы, сделанных из бетона или пластика, работы проводят в следующем порядке:
- Составляют схему водоотведения, привязанную к плану участка, с указанием уклонов и направления движения воды по лоткам.
- Подготавливают необходимые инструменты, основными из которых являются строительный уровень, болгарка, резиновый молоток, шпатель, штыковая лопата.
- В бетонополимерном пескоуловителе проделывают отводящее отверстие и готовят место для установки лотков, соблюдая необходимые уклоны. Для этого шнуром отмечает линию, по которой выкапывает канаву необходимой глубины с таким расчетом, чтобы снизу и боковых сторон лотка оставалось свободное пространство около 10 см.
- Раскладывают лотки по прорытым каналам, начиная от самой верхней точки стока и соединяя между собой, при необходимости для подгонки используют болгарку.
- Укладывают на дно ямы бетонную подушку и опускают на нее лотки, проверяя уклон уровнем и прямолинейность направления натянутым ранее шнуром. Корректировку положения производят с помощью резинового молотка.
- Стыки в бетонополимерных лотках герметизируют при помощи герметика, идущего в комплекте, на последнем участке к торцу приклеивают заглушку.
- После застывания бетона систему закрывают решетками, затем каналы обкладывают тротуарной плиткой, при монтаже следует соблюдать глубину расположения решетки на 3 – 5 мм. ниже уровня поверхности тротуарной облицовки.

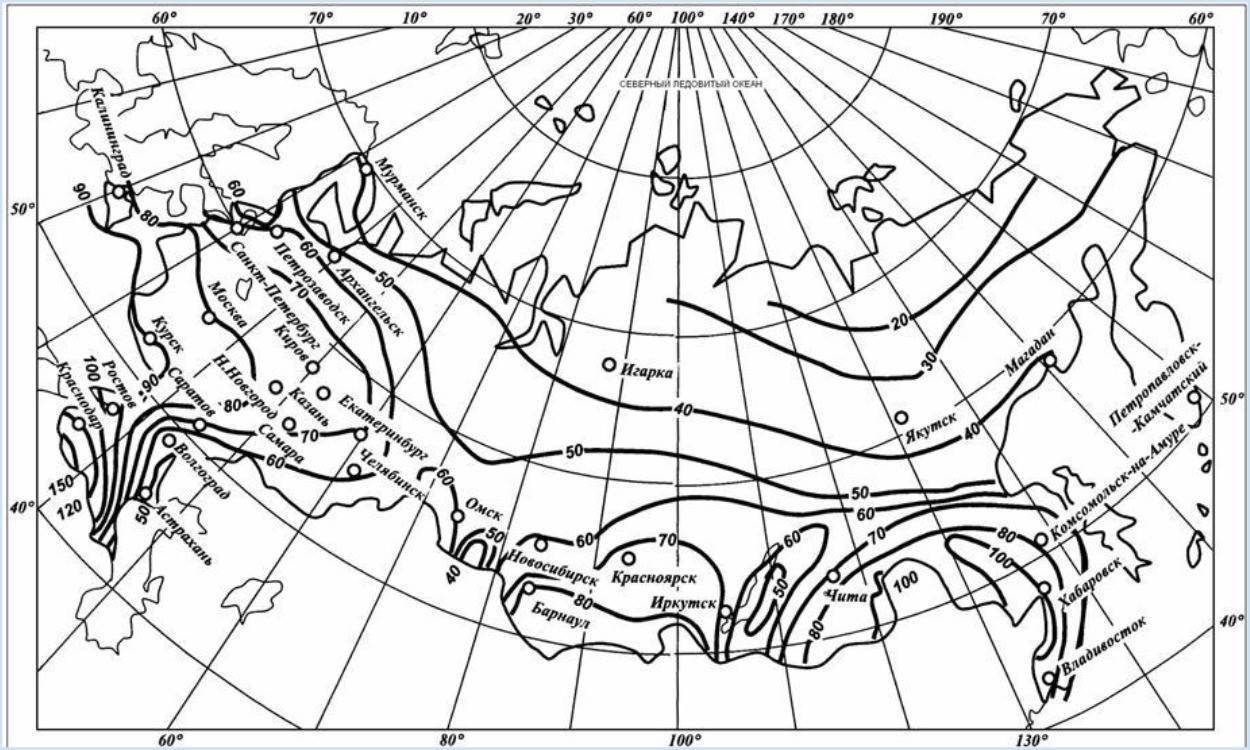

Рис. 14 Карта изолиний интенсивности осадков в зависимости от местности
Что такое дождеприемник?
Пластиковые дождеприемники продаются в комплекте со специальной мусорной корзиной и с перегородками сифонного типа, или с кессонным сифоном. Последний преграждает выход наружу застоявшегося воздуха, который образуется в результате гниения уличного мусора в системе ливневой канализации. Высота дождеприемника изменяется установкой друг на друга дополнительных элементов. Кроме приема дождевой воды, такая конструкция часто используется в качестве ревизионного или дренажного колодца с изменяемыми размерами.
Решетки для дождеприемников изготавливаются из чугуна, оцинковки или полимерного пластика
При проектировании ливневой канализации принимается во внимание нагрузочная способность конструкции, и при повышенной нагрузке вместо пластикового обрамления должны устанавливаться чугунные решетки. Для правильного выбора водоотводного оборудования следует обращать внимание на такие его характеристики:
- Рельефные и климатические показатели местности.
- Пропускная способность ливневки и класс нагрузки, который для разных объектов отличается.
- Тип системы отвода талой и дождевой воды – поверхностная (ливневый водоотвод), которая организуется точечным или линейным способом, дренажная (поверхностная или глубинная, вертикальная или горизонтальная), коллекторная (абсорбирующий колодец) или принудительная (при помощи насоса).
Особенности установки дождеприемника
Установку дождеприемника для ливневой канализации осуществляют под выходом сточной трубы или же в тех местах, где после дождя или в результате таяния снега образуются лужи
При монтаже особое внимание следует обращать на глубину установки. Также рекомендуется выбирать такое расположение конструкции, чтобы вода из трубы попадала точно в ее центр
А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник.
Собранная вода течет по трубам, а затем доходит до подземного колодца — коллектора
После того как вы определились с типом конструкции и местом ее установки, можно приступать непосредственно к установке дождеприемника. Она состоит из следующих этапов:
- Выкапывается котлован. Его глубина определяется размером самого приемника, к которому необходимо добавить 30-40 см. Ширина ямы также должна быть больше габаритов конструкции примерно на 3 см с каждой стороны, так как она будет укрепляться при помощи бетонного раствора.
- На дне ямы монтируется специальная песчаная подушка. После засыпания песок заливается водой и тщательно утрамбовывается.
- Дождеприемник подключается к системе труб или лотков. При этом нужно следить, чтобы вся конструкция была точно выровнена по высоте.
- Дно ямы заливается небольшим слоем бетонного раствора, в который устанавливается приемник. При установке дождеприемника своими руками необходимо надежно зафиксировать конструкцию в бетоне, чтобы избежать ее смещения впоследствии.
- С боков конструкции заливается бетонный раствор. Для того чтобы пластиковая модель не деформировалась под давлением бетона, ее стенки можно дополнительно укрепить металлической решеткой.
- Устанавливаются перегородки и корзина дождеприемника.
Схема укладки ливневой канализации во дворе
Помните, что срок эксплуатации и эффективность работы конструкции зависит от того, насколько вы правильно установили дождеприемник. Как показывают многие видео монтажа дождеприемников, делать это нужно до установки покрытия на территории. Делать мощение на участке, который прилегает к приемнику дождевой воды, стоит только через несколько дней после завершения установки последнего. За это время бетон окончательно застынет, и вы сможете смело укладывать любой тип покрытия.
Комплект для установки дождеприемника
Одним из ключевых факторов, который также нужно учитывать при монтаже дождеприемника для ливневой канализации, это прочность и надежность основания. Учтите, что при перепадах температуры грунт, в который установлен приемник, может расширяться и сужаться, поэтому бетонная подушка и стенки, окружающие конструкцию, должны быть предельно надежными. В противном случае вам придется в первую же весну заново установить дождеприемник. Как избежать этого подскажут многочисленные тематические видео в интернете.
Если вы не обладаете достаточными строительными навыками для самостоятельного монтажа конструкции, то можно поручить это дело квалифицированным специалистам. В таком случае цена установки дождеприемника будет зависеть от типа приемника, глубины установки и ряда других факторов.
Процесс обустройства дренажной системы на дачном участке
Правила ухода за конструкцией
Дождеприемник – один из самых требовательных в плане обслуживания элементов системы ливневой канализации. Это обусловлено тем, что вода в него попадает непосредственно с поверхности, и именно здесь происходит ее первичная очистка от мусора
Если вы хотите, чтобы корзина приемника засорялась реже, то стоит обратить внимание на модели с мелкоячеистой решеткой, которая не будет пропускать мелкий мусор
В любом случае корзину приемника необходимо извлекать и чистить не реже, чем раз в 2-3 месяца. В противном случае вы рискуете получить не только засор, но и источник неприятного запаха у себя под домом. Если же засор образовался в месте соединения конструкции и трубопровода, то его следует удалить при помощи специальных сантехнических приспособлений.
Регулярная чистка всех элементов водосточной системы поможет избежать негативных последствий засоров
Цены дождеприемников на современном строительном рынке позволяют без проблем приобрести такую конструкцию для обустройства ливневой канализации на частной территории, а простота в установке и эксплуатации сделала этот элемент системы отвода воды очень популярным.
Комплектация дождеприемников
Для того, что бы мусор, который попадает с водой не попадал в канализацию и не создавал там заторы, в комплектации дождеприемников желательно приобрести сифон — перегородку и пластиковую дождеприемную корзину. Перегородки нужны для поддержания корзины, это своеобразный гидрозатвор от запахов из ливневой канализации. Корзина служит для того, что бы в ней оседал песок и всякая грязь, которая вымывается с водой. Пластиковые рамки устанавливаются на дождеприемные колодцы. Принцип установки следующий: монтируется рамка на уплотненное основание с помощью шпильки, далее для надежности заливается вокруг бетоном. На рамку устанавливается пластиковая или чугунная решетка.
Пластиковые каналы предназначены для поверхностного водоотвода. Специальные водоотводные лотки ставят на уплотненное основание, следом заливают снаружи бетоном для того, что бы уменьшить воздействие грунта на стенки лотка. Лотки комплектуются специальной решеткой. Уклон площадки должен выполняться с таким уклоном. Что бы вода вытекала в лоток с дальнейшим попаданием в корзину пескоулавливателя. Сам пескоулавливатель служит для защиты ливневой канализации от загрязнения. С помощью такой системы осушаются дорожки, площадки во дворе перед домом или возле гаража или на дачном участке. Также можно приобрести и иные аксессуары — заглушки и повороты для каналов.
