Технология строительства дома без фундамента

Этапы строительства крыши каркасного дома с фотопримерами

Кровля каркасного дома производится в два этапа – это установка стропильной системы и монтаж кровельного покрытия.

Пошаговая инструкция возведения стропильной системы крыши каркасного дома

Для начала предлагаем пошаговую инструкцию с фотоиллюстрациями, ознакомившись с которой Вы наверняка разберётесь, как правильно строить крышу каркасного дома.

ИллюстрацияОписание действия
Первым делом устанавливаем и крепим доски 50×200 по периметру и центру, разделяя потолок на 2 равные части. Это придаст дополнительную прочность. К тому же перемычки будут короче, что упростит строительство.
После установки перемычек потолок должен выглядеть примерно так. Главное, чтобы все перемычки были прочно закреплены. гвоздями. Кстати, при подобной работе ни о каких саморезах не может быть и речи – весь крепёж производится только на гвозди.
Устанавливаем центральные опоры под конёк (красные стрелки) и крайние стропила с пропилами (жёлтые стрелки). В пазы встанут доски. Верхний проём между стропилами предназначен для конька (верхнее ребро крыши).
Теперь крепим две промежуточные опоры конька над двойной внутренней стенкой. Они не обязательно будут ровно по центру. Здесь всё зависит то того, где расположена внутренняя стенка в доме. Именно на неё опираются стойки. После монтируется сам конёк. Его показывать смысла нет. Догадаться, как конёк крепится, несложно.
По предварительно изготовленному и подогнанному шаблону внизу размечаются и готовятся остальные стропила, выпиливаются уголки под упоры (показано стрелкой), после чего стропила подаются наверх.
Здесь их крепят уже без всякого шаблона. Не сбиться помогают заранее заготовленные «коротыши» (доски, длиной ровно 60 см). Они отмечены красными стрелками. Выпиленные внизу пазы в виде уголка попадают ровно на доски и упираются, создавая дополнительную прочность (жёлтые стрелки).
А вот для чего нам требовались пропилы в крайних стропилах. Впоследствии это будет небольшой козырёк, который не даст дождевой воде стекать по стенам.

На этом строительство стропильной системы завершено, можно переходить к монтажу кровельного покрытия.

Кровельное покрытие: порядок действий при монтаже

Сначала по низу скатов крепится монтажная планка, после чего кровля закрывается плотной мембраной для гидроизоляции. Такой материал намного удобнее, чем бикрост или рубероид, который со временем лопается. Ширина такого материала 1 м, что довольно удобно. Закрывать кровлю начинаем снизу, пошагово продвигаясь наверх. Поверх мембраны набиваем контробрешётку, на которой будет крепиться непосредственно кровельный материал.

Мембрана крепится при помощи брусков таким образом, чтобы брусок не доходил до края полосы. Это делается для того, чтобы следующая полоса легла внахлёст предыдущей.

Закрепив таким образом одну полосу, по всей длине набиваем обрешётку на бруски вдоль ската с шагом в 28 см между первой и второй. Между следующими досками шаг должен быть равен длине волны металлочерепицы (если она будет использоваться для финишного покрытия). Чаще всего это 35 см. Теперь по обрешётке можно подняться выше и перейти к следующей полосе мембраны. Так закрывается вся кровля. Выглядеть это должно примерно так, как на фото ниже.

Смонтировав обрешётку полностью, можно переходить к креплению финишного покрытия. Работа эта несложная, а потому останавливаться на ней подробно мы не будем. Скажем лишь, что монтаж должен производиться с нижних листов к верхним с нахлёстом – это предотвратит попадание дождевой и талой воды под покрытие. Как производится подобный монтаж кровли каркасного дома своими руками можно увидеть в видеоролике.

Watch this video on YouTube

Каркасный дом — пошаговая инструкция

Каркасный дом представляет собой жесткую систему из опорных стоек, горизонтальных и наклонных связей, опирающуюся на свайный, свайно-ростверковый, плитный или ленточный фундамент мелкого заглубления. В классическом варианте пространство между стойками заполняют утеплителем. Чаще всего — базальтовой ватой. Снаружи и внутри конструкции обшивают отделочными материалами.

Другой способ возведения каркасного дома — монтаж стен и перекрытий из жестких СИП-панелей, состоящих из двух плит ОСП и слоя пенополистирола между ними. Собираются системы по-разному. В первом случае каркас устанавливают поэлементно или блоками, во-втором — крупноразмерные панели монтируют как конструктор, соблюдая последовательность. Наиболее простой способ собрать каркасный дом своими руками — пошаговый монтаж несущей системы, утепления и отделки. При этом не понадобятся строительные подъемные механизмы и большой коллектив рабочей бригады. Все операции можно выполнить самостоятельно или с помощью 1-2 друзей.

Особенности

Каркасный дом в своей основе имеет каркас, на который и приходится основная нагрузка. В связи с этим стены можно сделать тоньше, чем увеличить внутреннюю полезную площадь дома.

На каркас крепятся панели или более крупные щиты, поэтому такие дома могут быть из СИП-панелей или каркасно-щитовыми. В целом устройство элементов схоже – между 2 деревянными «пластинами» закладывается слой утеплителя, после чего они монтируются на каркас.

СИП-панели имеют меньшие размеры и представляют собой 2 ДСП панели (фанеры или фиброцемент), между которыми заключен утеплитель (пенопласт или минвата). Обычно имеет меньшие размеры по сравнению со щитами, поэтому для монтажа не требуется привлечения спецтехники.

Щиты собираются на заводе и представляют собой многослойный пирог», включающий наружную и внутреннюю стороны, между которыми проложен утеплитель и пароизоляция. Нередко такие щиты имеют наружную облицовку и черновую внутреннюю отделку. Собирать каркасно-щитовые дома быстрее, однако, из-за большего веса элементов усложняется транспортировка, для крепления их к каркасу нередко требуется кран.

Щиты могут быть выполнены в виде укрупненных частей дома – в таком случае они бывают глухими и оснащенными дверными и оконными проемами. Кроме того, каркасное строительство может вестись с применением панелей в разобранном виде – на стройплощадку доставляются пронумерованные элементы, которые собираются вручную. Все слои (утепление, гидро- и пароизоляция) накладываются своими руками поочередно.

Особенностью каркасного дома 6х6 м является его небольшой вес, что позволяет отказаться от сложного, имеющего дополнительное армирование фундамента. Достаточно будет мелко заглубленного ленточного, свайного или плитного оснований. Подобного рода фундаменты позволяют вести строительство даже на подвижных грунтах. Приступать к отделке можно сразу после строительства – дом не дает усадки.

Отличительной чертой домов на каркасе является высокая скорость возведения и возможность круглогодичного монтажа (исключение – организацию фундамента лучше вести в теплое время года). Подобные строения собираются по принципу детского конструктора. После предварительного проектирования на заводе под конкретные чертежи изготавливаются элементы, которые пронумеровываются и доставляются на стройплощадку.

Благодаря использованию минеральной ваты или пенополистирола удается добиться высокой теплоэффективности строения, чем снизить затраты на отопление. Легкость фундамента, доступность материалов, минимум затрат на строительство и привлечение рабочей силы – все это обуславливает меньшую себестоимость строительства.

Окна и двери для каркасных домов: виды, плюсы и минусы

Для каркасных домов применяется 2 вида окон и дверей – деревянные или пластиковые (ПВХ). Конечно, существует ещё один материал, из которого изготавливаются подобные изделия – алюминий. Однако он обладает слишком высокой теплопроводностью, поэтому применяется крайне редко.

Вокруг вопроса, какие из окон лучше установить, ведётся множество споров. Одни говорят, что древесина экологичнее, вторые – что ПВХ долговечнее. И таких «камней преткновения» достаточно много. Конечно, решать должен каждый сам, однако, по мнению редакции Homius.ru лучше остановиться на варианте ПВХ, и сейчас объясним почему. В нашем случае рассматривается самостоятельное строительство каркасного дома, а деревянные окна и двери довольно сложны в установке, по сравнению с пластиковыми. К тому же ПВХ не подвержен вредителям, что в случае с деревянным домом очень кстати.

Окна и двери каркасных домов монтируются до начала внутренней отделки

Дома без фундамента

Сооружение зданий предполагает наличие фундамента, основания, которое отвечает за устойчивость и фиксацию несущих опор. Ошибки, допущенные при проектировании площадок приводят к деформации стеновых перегородок и перекрытий, обрушению, постоянным затратам на ремонт и реконструкцию. Сегодня на рынке строительных технологий главенствуют каркасные дома, которые можно возводить прямо на земле.

Оснащение фундамента – это затратная процедура

Прежде чем начать подготовку участка, важно провести геологические исследования, установить наличие и характер грунтовых вод, определить тип почвы. Далеко не каждая территория подходит под свайные или ленточные виды фундамента

Это связано с финансовыми издержками на подготовительные работы.

Дома без фундамента – это практично. Чаще всего в качестве основания выступает насыпь, состоящая из песка, щебня и цемента. Это помогает создать своеобразный подиум, который защищает коттедж от движения и изменения почвы, от паводков, других капризов непогоды. Подготовить насыпь гораздо проще. Кроме того, для этого не требуется проведения каких-либо исследований и привлечения дорогостоящих специалистов.

Среди преимуществ домов без фундамента выделяются:

  • Минимальные затраты. Стоимость возведения такого коттеджа в разы меньше, нежели кирпичного или железобетонного, для которых фундамент – это обязательное условие безопасности. Поэтому такие особняки может позволить себе каждый.
  • Строительство в любой сезон. Сооружать дома без фундамента можно как летом, так и зимой. Температурные режимы не имеют никакого значения. Насыпь легко соорудить на очищенной от снега и наледи территории.
  • Надежная защита от паводка. Правильно подготовленное основание неуязвимо для водного потока. Насыпь приподнимает здание над землей и тем самым исключает затопление подвальных помещений. Кроме того, чаще всего цокольный этаж в каркасных коттеджах и вовсе не подразумевается.
  • Многообразие планировок. Дома без фундамента – это идеальный вариант для тех, кто хочет получить коттедж, непохожий на другие. Строить особняки можно в любой местности. Это может быть территория, отдаленная от воды, или прибрежная зона. Отсутствие сложной фундаментной структуры исключает ограничения в плане площади и формы помещений и местоположения несущих опор.
  • Быстрота строительства. Подготовка фундамента – это длительный процесс, который часто занимает несколько недель. В дальнейшем придется потратить время на ожидание усадки, которую дают как ленточные, так и свайные платформы.

Процесс остекления домов-шалашей

Ранее в таких домах возникали проблемы с освещением посредством дневного света, потому что окна возможно было установить лишь на поверхностях фронтонов. Последние десять лет эта проблема потеряла былую актуальность, так как появилось огромное разнообразие окон для мансарды, монтирующиеся прямо на кровельную поверхность А-образного дачного домика.

Если у хозяев-дачников имеются средства и для них важнее эстетический вид, нежели экономия, можно установить панорамные окна, которые будут заменять отрезок кровельного покрытия, либо фронтона.

Такое застекление придает «шалашу» воздушности, легкости, прозрачности, заполняя все пространство светом.

Расчет материала

Строительство дома с длиной стен в 6 м экономически выгодно. Это связано с тем, что стандартная длина доски равна 6 м, то есть она не требует распила, отходы минимизированы.

Для возведения «каркасника» потребуются следующие виды пиломатериалов:

  • брус различного сечения;
  • обрезная доска, сечение которой не менее 2–5 мм;
  • шпунтованная доска с сечением 2,5 мм.

Как правило, для расчета количества кубов пиломатериала удобнее пользоваться специальными онлайн-калькуляторами, которые предлагают многие крупные строительные магазины.

При расчете кровельных материалов следует учитывать, сколько весит стропильная система, а также применяемый кровельный материал, утеплители, а также розу ветров (то есть ту часть крыши, на которую чаще других приходится ветровая нагрузка).

Для расчета фасадных материалов надо также знать площадь фасада, однако, вести расчеты с учетом обрешетки. Удобнее, если для этого будет составлена отдельная схема, поскольку монтаж обрешетки может увеличить каждую из сторон дома на 7–15 см.

Для расчета фундамента следует сначала определиться с его типом. Самым экономным окажется столбчатый, но подходит он лишь для сезонных дач. Если говорить о свайном варианте, то предпочтение следует отдавать винтовым сваям. Рассчитать их количество можно, узнав, какая нагрузка от дома приходится на 1 кв. м.

Как построить дом без фундамента: обзор альтернативных технологий

В предыдущем абзаце мы разобрались с функциональностью основания дома. Кроме того, мы определили требования, предъявляемые к альтернативному варианту фундамента. И теперь мы готовы предложить нашим читателям обзор альтернативных решений.

Фундамент из покрышек

Строительство такого основания ведется по очень простой схеме, а именно:

  • Вначале на стройплощадке отрывается котлован глубиной не более 40 сантиметров.
  • Далее на дно котлована укладывают песчаную подушку (толщина 20 сантиметров) и гравиевую прослойку (толщина 10-20 сантиметров)
  • На гравий укладывают обычные автомобильные покрышки. Причем укладку ведут от углов, рядами, заполняя не только контур основания, но и внутреннюю часть такого «фундамента»
  • После завершения укладки во внутреннюю часть шин и в пространство между соседними покрышками засыпают просеянный, влажный песок.

В итоге, после заполнения всех внутренних «пазух» такого основания, на него монтируют каркас сборного домика или бытовки, или гаража.

А прослойка из укрепленных песком шин работает и как демпфер, выравнивающий нагрузку, и как гидроизолятор, задерживающий влагу. Ну а вентиляция цокольной части обеспечивается естественной циркуляцией воздуха, продуваемого сквозь щели между покрышками.

Фундамент из валунов

Строительство такого основания экономически оправдано только в горных районах, где встречаются бесхозные обломки горных пород – валуны.

Ну а сам фундамент на валунах строится по следующей схеме:

  • На поверхности строительной площадки наносят контуры будущего фундамента.
  • Валуны собирают и сортируют по размерам и складируют неподалеку от места строительства. Причем самые крупные камни складируют отдельно – они пойдут на обустройство контуров основания.
  • Процесс сборки фундамента начинается с рытья траншеи, на дно которой укладывают самые крупные валуны. Следующие слои формируют из камней меньших размеров. Кладку из природного камня скрепляют бетоном или песчано-глиняной забивкой.
  • Балки каркаса строения укладывают на верхушку самых крупных камней, погруженных в грунт в заранее маркированных местах.

В итоге, собрав ленту из скрепленных цементом или грунтом валунов можно получить фундамент, рабочие характеристики которого сравнимы со свойствами бетонного монолита. Причем деформации пучения гасит тяжелый вес крупных валунов, а ростверк выкладывается из камней меньших габаритов, засыпанных в заранее обустроенную завалинку. Вентиляция основания происходит сквозь щели в кладке, а в гидроизоляции такой фундамент не нуждается – скальные породы проводят воду очень плохо и в гористой местности не практически не практикуют отдельную гидроизоляцию фундамента.

Фундамент на плотном грунте

Можно ли обойтись без фундамента на плотном грунте? Конечно же, да! Ведь несущая способность плотных грунтов равна 12-15 кг/см2. То есть, выровненная площадка удержит вес каркасного строения и без «прослойки» в виде бетонной ленты или сваи. И если заранее позаботиться о гидроизоляции и теплоизоляции строительной площадки, то несущие балки каркаса можно уложить прямо на грунт.

Альтернатив основанию дома

Для того чтобы сконструировать дом без фундамента необходимо заменить бетонное основание на альтернативное. Для этого можно использовать обыкновенные покрышки для автомобилей. В момент монтажа шин на некоторые из них для обвязки укладывают брус. Такой тип материала является самым доступным по стоимости, а служит такое основание долгое время.

Уложив автомобильные шины на площадку по периметру будущего дома, необходимо их частично заполнить песком любой фракции. После чего засыпанный песок увлажняется и трамбуется, далее процедура повторяется. Этапы проводится до тех пор, пока половина покрышка не будет заполнена.

Затем необходимо насыпать щебень среднего размера. Результат будет идентичен по характеристикам обыкновенному бетонному основанию. Основание, сконструированное из автомобильных покрышек, имеет достоинства такие как:

  • Хорошие амортизирующие характеристики, за счет этого появляется хорошая защита от возникающих пучений в грунте
  • Сохраняется экология конструкции
  • Здание, имеющее типичную основу, обладает хорошей устойчивостью. По большому числу положительных отзывов людей, которые в свое время воспользовались таким типом основы можно сделать вывод, что перекосов несущих стен не возникает.
  • Материал является доступным для любого покупателя в отличие от бетонной конструкции.
  • Провести устройство основания такого типа, можно не имея широкого опыта в строительной индустрии.

Постройка основания из камней своими руками

Если Вы можете достать много обломков горных пород на возведении такого основания можно не плохо сэкономить.

Фундамент из валунов мало чем уступает бетонному монолиту, поэтому деревянный или каркасный дом, баня или хозяйственная постройка из бруса простоит долгие годы.

Для постройки фундамента из валунов своими руками Вам потребуется:

  • Нанести контур основания на территории стройплощадки,
  • Самые большие камни отложить отдельно (они будут использованы для контура основания), а остальные камни отсортировать по размерам,
  • Вырыть канал, на его дно уложить крупные валуны. Поверх крупных валунов выложить более мелкие камни и залить их цементным раствором или утрамбовать песком с глиной,
  • Балки, которые будут использованы для каркаса строения уложить на верхнюю часть самых крупных камней.

Плюсы каркасных домов

Сегодняшние строительные материалы и методики постепенно отодвигают на задний план традиционные способы строительства. Северная Европа уже давно возводит дома по каркасной технологии. Теперь уже и многие российские застройщики поступают так же. Чем же хороши такие дома?

Основанием одно- или двухэтажной постройки будет деревянный либо металлический каркас. Но у нас отдают предпочтение первому. На него крепятся стены. На стены – перекрытия и кровля. Полученное строение монолитно и надежно. Затем идет утепление, отделочные работы и дом готов. Давайте рассмотрим преимущества каркасных домов:

  • Невысокая стоимость. В настоящее время – это самый доступный метод строительства  домов.
  • Высокая скорость. В среднем, бригада квалифицированных рабочих из 3 человек построит двухэтажный дом за 2–3 месяца.
  • Незначительные затраты на эксплуатацию. Постройка считается многослойной, поэтому зимой здесь тепло, а летом – прохладно. Помимо создания комфортных условий для проживания вы экономите на обогреве и охлаждении.
  • Низкая теплоёмкость ограждающих конструкций. В случае если вы надолго оставили дом, то его можно быстро прогреть до нужной температуры.
  • Облегченный фундамент. Сам каркас и стены не такие тяжелые, поэтому не нужно мощное основание для них. Вы прилично экономите денежные средства и сокращаете сроки строительства. В результате получаете монолитно-каркасное здание.
  • Отсутствие усадки. Возведение домов таким методом дает возможность, произведя монтаж деталей, сразу же приступать к отделочным работам.
  • Отсутствие техники. Сборка дома не включает в себя тяжелые конструкции, поэтому не нужны подъемные механизмы.
  • Быстрый демонтаж и установка тех же элементов на новом месте.
  • Все коммуникации могут быть легко спрятаны в стенах, как это видно на видео.

К сожалению, пока не придумали такого строительного материала либо способа, который был бы идеальным. Если есть свои плюсы, то обязательно появятся и минусы:

  • Гулкость деревянных конструкций. Небольшая масса конструкции не дает в достаточной мере гасить значительные вибрации.
  • Необходим правильно разработанный проект и соответствующий инструмент.

Фундаментные работы

Заливка монолитного фундамента

Схема Качественный и надежный фундамент является основой любого строения. Выбор технологии для возведения фундамента зависит от множества различных факторов: конструктивного решения строения, особенностей грунта, финансовых возможностей владельца и т.д.

В основном для строительства гаража основанием служит бетонная плита, залитая по монолитной технологии.

Бетонная плита будет служить черновым полом, который затем можно облицевать любыми отделочными материалами. Являясь разновидностью плавающего фундамента, бетонная плита воспринимает равномерно высокие нагрузки, помогая избежать деформации сооружения в процессе его эксплуатации.

Для обустройства монолитного фундамента по периметру намеченной застройки выкапывают неглубокую траншею и устанавливают опалубку. Вначале делают подушку из песка и гравия, утрамбовывают ее. Затем армируют основание двумя сетками металлических прутьев, подготавливая площадку, и заливают ее бетоном. После этого фундаменту необходимо дать выстояться около 3 недель.

Особенности разводки инженерных коммуникаций при строительстве каркасных деревянных домов

Деревянные каркасные дома удобны тем, что все коммуникации, будь то электропроводка или канализация, легко прячутся под обшивкой стен, перегородок, под полом и даже в потолке. Единственное, о чём следует упомянуть, – продумать всё следует ещё в начале строительства на этапе фундамента и монтировать параллельно с возведением и отделкой дома. К примеру, канализационную систему следует монтировать ещё до чернового пола, водопроводные трубы – при утеплении стен (как и электромонтаж). В итоге все коммуникации будут скрыты, снаружи могут остаться только выводы для подключения воды и электричества.

Все коммуникации в каркасном доме прячутся под потолок, в стены, под пол

Планирование строительства

Строительство домов по щитовой технологии заключается в том, что вначале собираются первичные конструкции. В столярной мастерской нарезают основу для рам, затем ее закрепляют шурупами, скобами или гвоздями. Основой для рамы служит нижняя и верхняя горизонтальные части. Между ними на дистанции 62,5 см или 81,5 см друг от друга устанавливают вертикальные подпорки. Таким образом стены можно выстроить любой длины. Проемы для дверей и окон можно определить на месте. Планирование щитового дома не зависит от интервала между вертикальными подпорками рамы. Деревянная рама будет принимать все вертикальные нагрузки конструкций, возникающие из-за собственного веса и связанных поперечных нагрузок. Для защиты стен от ветра нужно усилить обшивку конструкции. С этой задачей может справиться отделывание рамы по всей площади. Можно задействовать плиту со специальным направлением стружки, фанеру или древесностружечную плиту. Так, внешняя отделка стен будет защищенной от внешних воздействий и прочной.

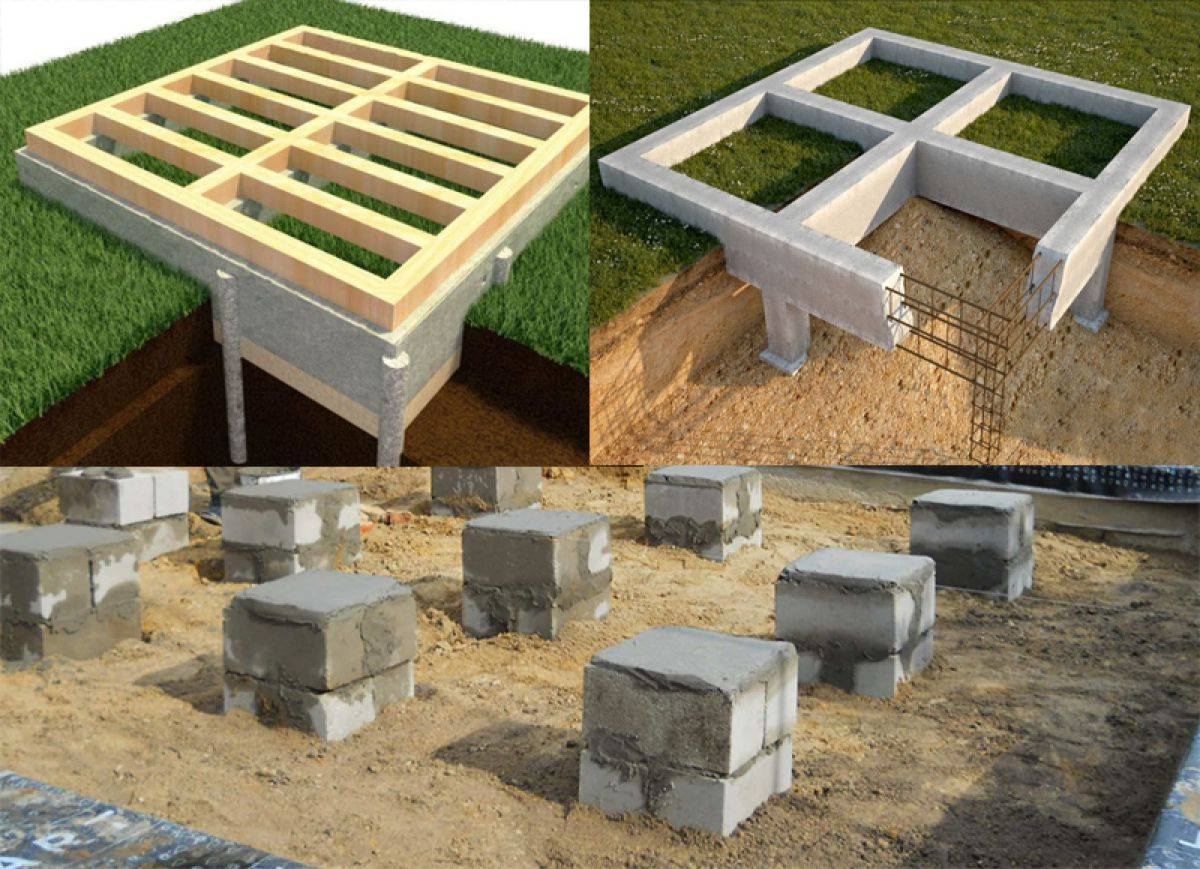

Возведение фундамента

Схема ленточного фундамента для каркасно-щитового дома.

Конструкции щитовых домов довольно легкие, поэтому может подойти не очень глубокий фундамент. Можно использовать ленточный фундамент или в виде монолитной плиты. Для этого нужно вырыть траншею глубиной около 2 м. Уровень глубины зависит от климатических условий. После выравнивания траншеи устанавливается опалубка, которую делают согласно ширине траншеи из обрезных досок, высота должна быть на 40 см выше верхней кромки траншеи. Для приготовления опалубки нужна обрезная доска 1 или 3 сорта толщиной в 20-25 мм и длиной в 3,4-6 м, брусок сечением 50х50 мм, гвозди 70-80 мм. Затем на дно траншеи нужно положить битый шифер, кирпич, камни и т. д. Толщина слоя не должна превышать 1/3 глубины траншеи. После этого поверхность засыпают 20 см слоем песка и поливают водой. Когда вода сойдет, снова засыпают песок и поливают водой. Такую процедуру выполняют 3-5 раз. Это зависит от того, как будет убираться песок. Если его уровень почти не меняется, значит, все пространства заполнены и можно начинать изготовление каркаса. Для этого используют арматуру, трубы, швеллер, уголок и т. д. Для приготовления раствора фундамента нужны: вода, мелкий гравий, песок и цемент М-500. Для приготовления бетонного раствора необходима бетономешалка. Идеальные пропорции компонентов следующие: цемент – 25 кг, песок – 75 кг, вода – 12-13 л, гравий – 125 кг. Приготовленную смесь заливают в траншею и утрамбовывают.

Подходит ли такое основание для каркасника?

Стены каркасных домов изготовлены из дерева или металла, поэтому сооружения можно отнести к легковесным и малоэтажным конструкциям. Как правило, такие постройки оказывают умеренные нагрузки на грунт, поэтому не смысла возводить дорогостоящие ленточные и плитные основания.

Для участков со сложным рельефом свайный фундамент станет практичным и выгодным с точки зрения стоимости решением.

Какие опоры можно использовать?

применимы все виды свай:

  1. Забивные.
  2. Буронабивные.
  3. Винтовые.

Забивные опоры представляют собой столбы (деревянные, металлические, железобетонные), которые с помощью специальной техники вводятся в грунт на глубину промерзания земельных масс. Чтобы правильно выбрать тип силовых элементов, необходимо рассчитать проектные нагрузки и сопоставить их несущей способностью грунта.

Вес деревянных каркасных домов позволяет использовать забивные опоры из бруса. Под сооружением со стенами из металла устанавливают металлические или железобетонные конструкции с небольшим диаметром.

Технология закладки буронабивных свай доступна для домашнего домостроения. Монтаж усложняется необходимостью бурения скважин в почве, а также сбора армирующего каркаса. Под одноэтажные каркасные постройки из дерева можно заложить фундамент без армирования, но срок службы конструкции будет значительно ниже.

Вкручивание винтовых свай (металлических и железобетонных) – быстрый способ возведения фундамента

В свою очередь металлические винтовые сваи можно быстро вкрутить ручным способом, при этом допустимые нагрузки фундамента позволяют силовой конструкции удерживать вес каркасного дома в течение 50–100 лет.

Плюсы и минусы

Преимущества технологии с использованием отдельных опорных элементов:

  • дешевле ленточных и плитных оснований;
  • подходят для большинства типов грунта, кроме скальных пород;
  • эффективны при строительстве на переувлажненной почве и на участках со сложным ландшафтом;
  • разнообразие технологий позволяет выбрать практичный и максимально экономичный метод строительства фундамента.

Недостатки опорных свай:

  • перед проектированием необходимо провести ряд сложных расчетов;
  • сложно оценить геологические особенности участка с неоднородным составом почвы.

Делаем пол в доме

Делаем черновой пол из досок поддонов, на этих досках будет лежать минвата, каких либо нагрузок на них не предвидится, крепим их к лагам пола снизу, на саморезы, с зазорами, что бы утеплитель в полу дышал через вентиляционные продыхи в фундаменте

По ходу стройки каркасного дома, не забываем про погреб под полом, его тоже немного отделали поддонами, отсыпав щебень на дно, грунтовые воды у нас далеко, поэтому все сухо.

Примыкание пола санузла к деревянному полу дома.

Конечно все доски чернового пола и лаги нужно обработать как минимум от грибка и плесени. Я делал это с помощью обычного опрыскивателя.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

  • традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
  • методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
  • из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
  • по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
  • по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

  1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
  2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
  3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
  4. Монтаж промежуточных элементов.
  5. Соединение опор брусом верхней обвязки.
  6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
  7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
  8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

  • для наружных стен — 150х50 мм, 200х50 мм;
  • для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

  • элементы монтируют с наклоном 40°-60°;
  • толщина укосин — не более 1/4 от высоты сечения стойки;
  • крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
  • укосины врезают заподлицо со стойками, обвязками и перемычками;
  • на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
  • к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Как построить стены каркасного дома своими руками: пошаговая инструкция

Объяснить технологию строительства стен каркасного дома на словах достаточно сложно, а потому предлагаем вашему вниманию пошаговую инструкцию с фотоиллюстрациями.

Иллюстрация
Описание действия

Для начала из досок, размером 50×150 мм или 50×200 мм готовим стойки для будущих стен. Их количество определяется индивидуально, однако слишком редко устанавливать стойки не стоит. Оптимальным будет расстояние между ними 60-80 см.

Укладываем верхнюю и нижнюю обвязку стен прямо на полу, отметив на них предварительно точки стыка со стойками, которые и располагаются между ними

Важно сразу разметить, где будут находиться окна, двери. Таким образом, на полу получается ещё не скрепленная стена.

Далее скрепляем стойки между собой, а также с верхней и нижней обвязкой при помощи гвоздей

Обязательно нужно проверить диагонали – они должны сойтись. В противном случае стена будет кривой.

Пропиливаем пазы в досках на глубину 50 мм и вставляем в них укосины. Они придадут прочность стенам. Обычно укосины устанавливаются под углом в 45° по отношению к обвязкам.

Примерно так должны выглядеть стены, которые уже готовы к установке
Обратите внимание на стрелки – ими показано, как сделаны окна и двери на будущих стенах каркасного дома. Такие каркасы стен длиной 6 м вполне могут поднять 3 человека.

Поднимая готовые конструкции по очереди, крепим их при помощи временных укосин, которые не дадут каркасу развалиться до основного крепежа
Следует понимать, что доски должны быть сухими, в противном случае поднимать их будет тяжело, а впоследствии каркас начнёт гнить.

Последний этап – крепим нижнюю обвязку стены к обвязке фундамента при помощи гвоздей, предварительно их выровняв. Также скрепляем между собой и каркасы стен. После этого можно быть уверенным, что весь каркас не развалится.

По такому же принципу собираются внутренние стены. По полу делается разметка и повторяются те же действия, которые производились при сборке каркаса наружных стенок. Собранные каркасы поднимаются и крепятся к обвязке фундамента и боковым стенам.

Утепление стен: как оно производится, материалы, технология

После сборки каркаса он обшивается снаружи гидровлагонепроницаемой плёнкой и декоративным материалом. Это может быть имитация бруса, вагонка, сайдинг – всё зависит от пожеланий хозяина. Далее работы производятся изнутри. В полости, оставшиеся между стойками, забиваем утеплитель, в качестве которого прекрасно подойдёт минеральная вата, которая имеет невысокую стоимость. Необходимо это делать так, чтобы не оставалось пустот. Для дополнительного утепления можно набить ещё ряды поперечных реек, между которыми также забивается утеплитель. Следующим слоем стена закрывается пароизоляционной плёнкой, поверх которой набивается ОСП. Теперь можно закрыть стену гипсокартонной плитой. Как должна выглядеть стена в разрезе, можно увидеть на рисунке ниже

Стена каркасного дома в разрезе – можно увидеть все слои «сэндвича»

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
