Как правильно провести теплоизоляцию воздуховода

Зачем нужна

Итак, первая причина, зачем нужна изоляция системы вентиляции, защитить сами воздуховоды от появления конденсата в вентиляции. Все дело в том, что в неотапливаемых помещениях (к примеру, на чердаках) и на улице, при соприкосновении холодного и теплого воздуха, на металле воздуховодов тут же образуется конденсат. А это недалеко до коррозии. К тому же, зимой конденсат превращается в иней и наледь, которые постепенно перекрывают сечение вентиляционных каналов, снижая эффективность работы всей системы.

Вторая причина – тепловые потери, которые будут происходить за счет самих воздуховодов. Обычно теплопотери – это бич приточной вентиляции, в которой присутствует система подогрева. То есть, входящий в дом воздух зимой должен подогреваться специальными нагревательными элементами. И если воздуховод на этом участке не теплоизолировать, то тепло, которое должно нагревать воздух частично или полностью, будет обогревать чердачное помещение. Проведенная теплоизоляция воздуховодов от точки нагрева до комнаты – это решение проблемы, связанной с теплопотерями.

Причина номер три – шумоизоляция. В городских квартирах движение воздуха по трубам, а также вибрация последних незаметна. В частном доме, который был построен в тихом месте, все это слышно. Даже самый тонкий слой уложенного на воздуховоды утеплителя снижает уровень шума в несколько раз.

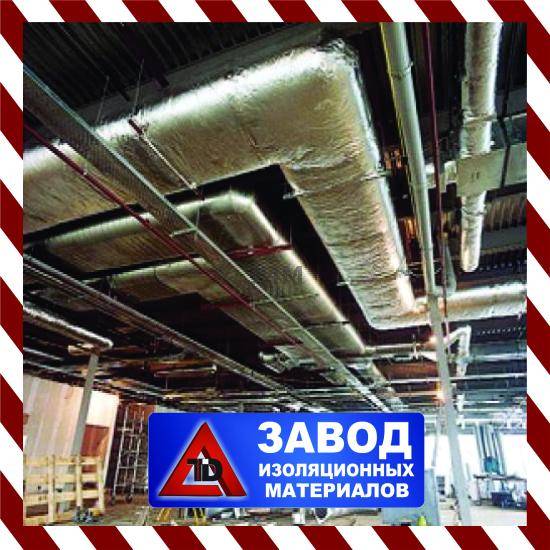

Тепловая изоляция воздуховодов

Теплоизоляция воздуховодов в основном преследует две цели:

  • предупредить образование конденсата;
  • уменьшить или полностью исключить тепловые потери.

К тому же необходимо отметить, что для разных вентиляционных воздуховодов, здесь в основном имеется в виду форма сечения: круглая или прямоугольная, могут быть использованы разные типы утеплителей. К примеру, пенополистирольные плиты – отличный теплоизоляционный материал по всем показателям. Но их использовать для изоляции воздуховодов круглого сечения невозможно.

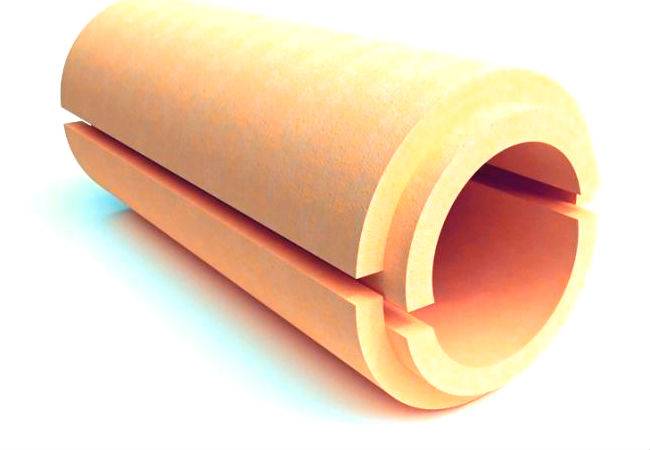

Зато производители стали выпускать так называемые скорлупы из разных теплоизоляторов. И в этой категории пенополистирольные тоже присутствуют. То есть, появление новых технологий дало толчок к появлению новых утеплителей для трубных конструкций. Кстати, во внутренних помещениях используют теплоизоляционные цилиндры без дополнительного защитного слоя, на наружные участки рекомендуется устанавливать скорлупы, покрытые алюминиевой фольгой.

Добавим, что утепление вентиляции проводится разными материалами и способами, где традиционные – это минеральная вата, которую оборачивают вокруг воздуховода, а затем еще и укрывают гидроизоляционными пленками.

Звуковая изоляция воздуховодов

К звукоизоляции воздуховодов подходить, как к отдельно проведенному процессу, нельзя. То есть, никто не будет ее проводить, не учитывая теплоизоляционные характеристики используемых материалов. Но это если касается неотапливаемых помещений и участков системы вентиляции, расположенных на улице.

Участки, расположенные в отапливаемых помещениях, требуют наличия звукоизоляционного слоя. Конечно, если вентиляция работает по естественному отводу воздуха из помещений, то нет никакого смысла проводить защитные мероприятия. Если система работает в принудительном порядке, тогда вопрос с шумом надо решать кардинально. Поэтому рынок сегодня предлагает достаточно широкий ассортимент звукоизоляторов в виде рулонов. Это небольшой толщины покрытия, но с хорошими звукосдерживающими характеристиками.

Специалисты рекомендуют для системы вентиляции использовать волокнистые и вспененные изоляторы. Хотя надо отдать должное резине, которая обладает неплохими звукоизоляционными качествами.

С этим читают

Зачем это нужно

Ключевое слово – конденсат. Без утепления он неизбежно будет образовываться на внутренней поверхности вентиляционного канала и стекать по внутренним стенкам, затекая через негерметичные стыки в капитальные стены и перекрытия. Последствия очевидны: отсыревание стен и потолка, появление плесени и их постепенное разрушение.

Влияние конденсата на сам вентиляционный канал зависит от того, из какого материала он выполнен:

  • Оцинковка может пострадать при нарушении защитного антикоррозионного слоя. Что, впрочем, неизбежно при резке листа.
  • Поливинилхлоридные и гофрированные алюминиевые трубы переносят контакт с влагой без каких-либо последствий.

Еще одна неприятность, связанная с конденсацией влаги – постепенное намерзание инея на внутренних стенках вентканала за пределами теплого помещения. За несколько недель эксплуатации в сильные морозы просвет трубы может снизиться со 100 – 150 миллиметров до нуля.

Откуда берется конденсат?

У его появления две причины.

  1. Жизнедеятельность человека связана с избыточным увлажнением воздуха. При мытье посуды, приготовлении пищи, стирке, даже просто при дыхании атмосфера насыщается водяным паром.
  1. Метеорологи давно пользуются понятием относительной влажности. Чем выше температура воздуха, тем больше водяного пара он может удержать. За 100-процентную относительную влажность берется максимальное количество воды, которая может содержаться в воздухе в парообразном состоянии. Однако стоит измениться температуре – и при том же количестве пара в воздухе относительная влажность изменится. При значительном охлаждении она может превысить 100%, после чего избыток воды неизбежно начнет конденсироваться на поверхности с низкой температурой. В нашем случае – на внутренней поверхности вентканала.

Последствия конденсации влаги в вентканале.

Особый случай

На производстве часто возникает необходимость в принудительной вентиляции с высокой скоростью воздушного потока. В частности, для удаления вредных летучих продуктов производства, опилок, стружки и т.д.

Шум воздуха и того, что он несет, в некоторых случаях становится серьезной проблемой. В заводских помещениях утепление вентиляции часто преследует цели не столько борьбы с конденсатом, сколько банальной шумоизоляции. Методы, однако, применяются те же.

Система теплоизоляции WDVS

Вслед за странами Европы, в Российской Федерации приняли новые нормы теплосопротивления ограждающих и несущих конструкций, направленные на снижение эксплуатационных расходов и энергосбережение. С выходом СНиП II-3-79*, СНиП 23-02-2003 «Тепловая защита зданий» прежние нормы теплосопротивления устарели. Новыми нормами предусмотрено резкое возрастание требуемого сопротивления теплопередаче ограждающих конструкций. Теперь прежде использовавшиеся подходы в строительстве не соответствуют новым нормативным документам, необходимо менять принципы проектирования и строительства, внедрять современные технологии.

Как показали расчёты, однослойные конструкции экономически не отвечают принятым новым нормам строительной теплотехники. К примеру, в случае использования высокой несущей способности железобетона или кирпичной кладки, для того, чтобы этим же материалом выдержать нормы теплосопротивления, толщину стен необходимо увеличить соответственно до 6 и 2,3 метров, что противоречит здравому смыслу. Если же использовать материалы с лучшими показателями по теплосопротивлению, то их несущая способность сильно ограничена, к примеру, как у газобетона и керамзитобетона, а пенополистирол и минвата, эффективные утеплители, вообще не являются конструкционными материалами. На данный момент нет абсолютного строительного материала, у которого бы была высокая несущая способность в сочетании с высоким коэффициентом теплосопротивления.

Чтобы отвечать всем нормам строительства и энергосбережения необходимо здание строить по принципу многослойных конструкций, где одна часть будет выполнять несущую функцию, вторая — тепловую защиту здания. В таком случае толщина стен остаётся разумной, соблюдается нормированное теплосопротивление стен. Системы WDVS по своим теплотехническим показателям являются самыми оптимальными из всех представленных на рынке фасадных систем.

Таблица, где: 1 — географическая точка 2 — средняя температура отопительного периода 3 — продолжительность отопительного периода в сутках 4 — градусо-сутки отопительного периода Dd, °С * сут 5 — нормируемое значение сопротивления теплопередаче Rreq, м2*°С/Вт стен 6 — требуемая толщина утеплителя

 Условия выполнения расчётов для таблицы:

1. Расчёт основывается на требованиях СНиП 23-02-2003 2. За пример расчёта взята группа зданий 1 — Жилые, лечебно-профилактические и детские учреждения, школы, интернаты, гостиницы и общежития. 3. За несущую стену в таблице принимается кирпичная кладка толщиной 510 мм из глиняного обыкновенного кирпича на цементно-песчаном растворе l = 0,76 Вт/(м * °С) 4. Коэффициент теплопроводности берётся для зон А. 5. Расчётная температура внутреннего воздуха помещения + 21 °С «жилая комната в холодный период года» (ГОСТ 30494-96) 6. Rreq рассчитано по формуле Rreq=aDd+b для данного географического места 7. Расчёт: Формула расчёта общего сопротивления теплопередаче многослойных ограждений: R0= Rв + Rв.п + Rн.к + Rо.к + Rн Rв — сопротивление теплообмену у внутренней поверхности конструкции Rн — сопротивление теплообмену у наружной поверхности конструкции Rв.п — сопротивление теплопроводности воздушной прослойки (20 мм) Rн.к — сопротивление теплопроводности несущей конструкции Rо.к — сопротивление теплопроводности ограждающей конструкции R = d/l d — толщина однородного материала в м, l — коэффициент теплопроводности материала, Вт/(м * °С) R0 = 0,115 + 0,02/7,3 + 0,51/0,76 + dу/l + 0,043 = 0,832 + dу/l dу — толщина теплоизоляции R0 = Rreq Формула расчёта толщины утеплителя для данных условий: dу = l * ( Rreq — 0,832 )

а) — за среднюю толщину воздушной прослойки между стеной и теплоизоляцией принято 20 мм б) — коэффициент теплопроводности пенополистирола ПСБ-С-25Ф l = 0,039 Вт/(м * °С) (на основании протокола испытаний) в) — коэффициент теплопроводности фасадной минваты l = 0,041 Вт/(м * °С) (на основании протокола испытаний)

* в таблице даны усреднённые показатели необходимой толщины этих двух типов утеплителя.

Примерный расчёт толщины стен из однородного материала для выполнения требований СНиП 23-02-2003 «Тепловая защита зданий».

* для сравнительного анализа используются данные климатической зоны г. Москвы и Московской области.

Таким образом, из таблицы видно, что для того, чтобы построить здание из однородного материала, отвечающее современным требованиям теплосопротивления, к примеру, из традиционной кирпичной кладки, даже из дырчатого кирпича, толщина стен должна быть не менее 1,53 метра.

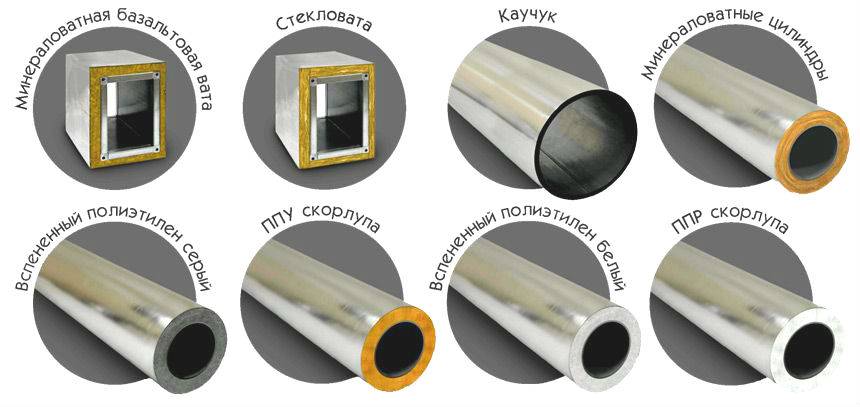

Материалы для теплоизоляции воздуховодов

Существует достаточно широкий список материалов для тепловой изоляции воздуховодов. Традиционными являются:

  • минеральная вата;
  • стекловата;
  • пеноэластомеры – это изоляторы вспененного типа с закрытыми порами, очень гибкие;
  • производные от полимеризации углеводородов, к которым относятся все известные полимеры: ПВХ, полиэтилен, полистирол, полиуретан.

Это, конечно, не полный список, но необходимо обозначить, что не все утеплители можно применять для теплоизоляции системы вентиляции. Потому что к ним предъявляются определенные требования, особенно это касается возможности сопротивляться появлению микроорганизмов, не последнем требованием является огнестойкость.

К тому же основная характеристика теплоизоляции – это все-таки показатель теплопроводности, который должен быть одним из самых низких. Поэтому давайте более подробно остановимся на некоторых теплоизоляторах.

Минеральная вата

Теплопроводность минеральной ваты – 0,036 Вт/м К. По нормативам уложенная слоем в 2,5 см минвата может сдерживать низкие температуры до минус 40С. При этом производители предлагают рулонный вариант толщиною минимум 4 см, что обеспечивает норму.

Для теплоизоляции на улице рекомендуется использовать материал с внешним фольгированным слоем. Он сдерживает негативное воздействие влаги и механических нагрузок. К этому утеплителю для вентиляции двоякое отношение. С одной стороны:

  • это один из самых дешевых теплоизоляционных материалов;
  • его легко укладывать на воздуховоды, оборачивая трубы и скрепляя проволокой, скотчем или хомутами;
  • толщина в 5 см обеспечивает надежную теплоизоляцию, которая гарантирует полное отсутствие образования конденсата и снижение тепловых потерь до нуля.

С другой стороны у минеральной ваты небольшой эксплуатационный ресурс. При соприкосновении с влажностью она теряет свои характеристики, поэтому при укладке на воздуховоды надо обеспечить ее защитными барьерами в виде гидроизоляционных пленок, листов неопрена, металлических кожухов из оцинкованных или алюминиевых листов.

Рулонные материалы

В категории рулонных материалов, которые используются для теплоизоляции вентиляционных систем, большое количество различного рода утеплителей. Два из них используются чаще остальных. Это вспененный полиэтилен с закрытой пористой структурой и вспененный искусственный каучук.

Первый используется для теплоизоляции воздуховодов среднего и малого сечения. Изготавливают его в виде одно- или двухслойного рулона. Обычно он с одной стороны покрывается алюминиевой фольгой, с другой стороны обрабатывается клеевым составом, покрытым защитной пленкой. То есть, вспененный полиэтилен рулонного типа – самоклеящийся теплоизолятор. Это одно из его достоинств, которое упрощает процесс укладки на воздуховоды.

Кроме этого есть и другие положительные стороны:

  • это не токсичный материал;
  • обладает он звуко- и пароизоляционными качествами;
  • на нем не появляются и не распространяются колонии микроорганизмов.

Вспененный каучук дешевле полиэтилена. Он также выпускается в виде рулона, но есть вариант в виде готового рукава, который просто натягивается на воздуховоды. В качестве теплоизоляции его используют чаще всего в промышленных масштабах. Производители предлагают фольгированные модели и без алюминиевого слоя, есть самоклеящиеся марки и без клеевого покрытия.

Пенополистирол

Как уже говорилось выше, этот материал для теплоизоляции воздуховодов используется или в виде плит, или в виде цилиндров. Первая форма применяется, если надо утеплить воздуховоды вентиляции прямоугольного сечения. При этом надо понимать, что углы труб будут прикрыты некачественно. Поэтому стыки соединения плит дополнительно заполняют монтажной пеной.

Что касается воздуховодов круглого сечения, то здесь используются скорлупы. На улице с фольгированным внешним слоем, в помещениях без него. Теплоизоляция для воздуховодов этого типа имеет неплохой показатель теплопроводности, равный 0,035-0,044 Вт/м К. Разброс показателя зависит от плотности пенополистирола, то есть, для плотности 10 кг/м³ теплопроводность равна верхнему значению, при 35 кг/м³ нижнему.

Фольгированный утеплитель

Такой категории в утеплителях для воздуховодов нет. То есть, в каждой категории есть фольгированная модель, верхний слой которой несет определенное назначение. Чаще это слой, который отражает тепловую энергию. Второе его предназначение – защита самого утеплителя от механического воздействия и условий эксплуатации.

С этим читают

Выбор материала и его виды

Чтобы осуществить теплоизоляцию воздуховода, необходимо подобрать материал. Это могут быть цилиндрические скорлупы, рулонные материалы или листовые изделия. В последнем случае речь идет о варианте, который подходит для квадратных и прямоугольных воздуховодов. Но в случае с системами другой конфигурации листовая теплоизоляция используется довольно редко. Это обусловлено сложностью монтажа и увеличением времени проведения работ. Кроме того, приходится делать множество стыков, которые ослабляют конструкцию.

Превосходной заменой выступает рулонная изоляция. В основе обычно лежит минеральная вата. Ее толщина варьируется от 40 до 80 мм. Наиболее востребованным форматом являются 50 мм. Довольно редко используется минеральная вата толщиной 80 мм. Такие решения для теплоизоляции воздуховодов вентиляции актуальны для крупнопанельного домостроения, но не для частного жилого дома.

Материалы для теплоизоляции воздуховодов

Существует достаточно широкий список материалов для тепловой изоляции воздуховодов. Традиционными являются:

  • минеральная вата;
  • стекловата;
  • пеноэластомеры – это изоляторы вспененного типа с закрытыми порами, очень гибкие;
  • производные от полимеризации углеводородов, к которым относятся все известные полимеры: ПВХ, полиэтилен, полистирол, полиуретан.

Это, конечно, не полный список, но необходимо обозначить, что не все утеплители можно применять для теплоизоляции системы вентиляции. Потому что к ним предъявляются определенные требования, особенно это касается возможности сопротивляться появлению микроорганизмов, не последнем требованием является огнестойкость.

Материалы для теплоизоляции воздуховодов

К тому же основная характеристика теплоизоляции – это все-таки показатель теплопроводности, который должен быть одним из самых низких. Поэтому давайте более подробно остановимся на некоторых теплоизоляторах.

Минеральная вата

Теплопроводность минеральной ваты – 0,036 Вт/м К. По нормативам уложенная слоем в 2,5 см минвата может сдерживать низкие температуры до минус 40С. При этом производители предлагают рулонный вариант толщиною минимум 4 см, что обеспечивает норму.

Для теплоизоляции на улице рекомендуется использовать материал с внешним фольгированным слоем. Он сдерживает негативное воздействие влаги и механических нагрузок. К этому утеплителю для вентиляции двоякое отношение. С одной стороны:

  • это один из самых дешевых теплоизоляционных материалов;
  • его легко укладывать на воздуховоды, оборачивая трубы и скрепляя проволокой, скотчем или хомутами;
  • толщина в 5 см обеспечивает надежную теплоизоляцию, которая гарантирует полное отсутствие образования конденсата и снижение тепловых потерь до нуля.

С другой стороны у минеральной ваты небольшой эксплуатационный ресурс. При соприкосновении с влажностью она теряет свои характеристики, поэтому при укладке на воздуховоды надо обеспечить ее защитными барьерами в виде гидроизоляционных пленок, листов неопрена, металлических кожухов из оцинкованных или алюминиевых листов.

Рулонные материалы

В категории рулонных материалов, которые используются для теплоизоляции вентиляционных систем, большое количество различного рода утеплителей. Два из них используются чаще остальных. Это вспененный полиэтилен с закрытой пористой структурой и вспененный искусственный каучук.

Первый используется для теплоизоляции воздуховодов среднего и малого сечения. Изготавливают его в виде одно- или двухслойного рулона. Обычно он с одной стороны покрывается алюминиевой фольгой, с другой стороны обрабатывается клеевым составом, покрытым защитной пленкой. То есть, вспененный полиэтилен рулонного типа – самоклеящийся теплоизолятор. Это одно из его достоинств, которое упрощает процесс укладки на воздуховоды.

Кроме этого есть и другие положительные стороны:

  • это не токсичный материал;
  • обладает он звуко- и пароизоляционными качествами;
  • на нем не появляются и не распространяются колонии микроорганизмов.

Вспененный каучук дешевле полиэтилена. Он также выпускается в виде рулона, но есть вариант в виде готового рукава, который просто натягивается на воздуховоды. В качестве теплоизоляции его используют чаще всего в промышленных масштабах. Производители предлагают фольгированные модели и без алюминиевого слоя, есть самоклеящиеся марки и без клеевого покрытия.

Пенополистирол

Как уже говорилось выше, этот материал для теплоизоляции воздуховодов используется или в виде плит, или в виде цилиндров. Первая форма применяется, если надо утеплить воздуховоды вентиляции прямоугольного сечения. При этом надо понимать, что углы труб будут прикрыты некачественно. Поэтому стыки соединения плит дополнительно заполняют монтажной пеной.

Что касается воздуховодов круглого сечения, то здесь используются скорлупы. На улице с фольгированным внешним слоем, в помещениях без него. Теплоизоляция для воздуховодов этого типа имеет неплохой показатель теплопроводности, равный 0,035-0,044 Вт/м К. Разброс показателя зависит от плотности пенополистирола, то есть, для плотности 10 кг/м³ теплопроводность равна верхнему значению, при 35 кг/м³ нижнему.

Фольгированный утеплитель

Такой категории в утеплителях для воздуховодов нет. То есть, в каждой категории есть фольгированная модель, верхний слой которой несет определенное назначение. Чаще это слой, который отражает тепловую энергию. Второе его предназначение – защита самого утеплителя от механического воздействия и условий эксплуатации.

Подбор материала для теплоизоляции воздуховодов

Выбирая материал для утепления, важно обратить внимание на то, что отдельные из них, кроме теплоизоляционных свойств обладают еще и звукоизоляционными, что дает возможность значительно снизить шум, который неизбежно возникает при движении воздуха.

Если взять, к примеру, рулонную теплоизоляцию с основой из штапельного стекловолокна, то этот материал обеспечит достаточно эффективную защиту от шума, при этом материал обладает легким весом и необходимой упругостью. Неплохими звукоизоляционными свойствами обладает и рулонная теплоизоляция, изготовленная на основе вспененного полиэтилена. Она отлично подходит для устройства теплоизоляции воздуховодов, обладает высокой прочностью, что обуславливает ее длительный срок эксплуатации

Она отлично подходит для устройства теплоизоляции воздуховодов, обладает высокой прочностью, что обуславливает ее длительный срок эксплуатации

Неплохими звукоизоляционными свойствами обладает и рулонная теплоизоляция, изготовленная на основе вспененного полиэтилена. Она отлично подходит для устройства теплоизоляции воздуховодов, обладает высокой прочностью, что обуславливает ее длительный срок эксплуатации.

Еще одним, наиболее весомым аргументом для устройства теплоизоляции является значительная экономия энергии. Нужно отметить, что наилучших результатов в отношении экономии можно добиться только в том случае, когда устройство теплоизоляционного слоя соответствует проведенным расчетам. Так при коэффициенте 0,03 оптимальной будет толщина 1,9 см, при 0,032 – 2,1 см, при 0,034 – 2,3 см, при 0,036 – 2,5 см, при 0,038 – 2,8 см, при 0,04 – 3,0 см. Чаще всего применяется теплоизоляция с липкой основой, которая изготовлена из вспененного полиэтилена, коэффициент теплопроводности которой составляет 0,038.

Зачем нужна

Итак, первая причина, зачем нужна изоляция системы вентиляции, защитить сами воздуховоды от появления конденсата в вентиляции. Все дело в том, что в неотапливаемых помещениях (к примеру, на чердаках) и на улице, при соприкосновении холодного и теплого воздуха, на металле воздуховодов тут же образуется конденсат. А это недалеко до коррозии. К тому же, зимой конденсат превращается в иней и наледь, которые постепенно перекрывают сечение вентиляционных каналов, снижая эффективность работы всей системы.

Вторая причина – тепловые потери, которые будут происходить за счет самих воздуховодов. Обычно теплопотери – это бич приточной вентиляции, в которой присутствует система подогрева. То есть, входящий в дом воздух зимой должен подогреваться специальными нагревательными элементами. И если воздуховод на этом участке не теплоизолировать, то тепло, которое должно нагревать воздух частично или полностью, будет обогревать чердачное помещение. Проведенная теплоизоляция воздуховодов от точки нагрева до комнаты – это решение проблемы, связанной с теплопотерями.

Причина номер три – шумоизоляция. В городских квартирах движение воздуха по трубам, а также вибрация последних незаметна. В частном доме, который был построен в тихом месте, все это слышно. Даже самый тонкий слой уложенного на воздуховоды утеплителя снижает уровень шума в несколько раз.

Тепловая изоляция воздуховодов

Теплоизоляция воздуховодов в основном преследует две цели:

  • предупредить образование конденсата;
  • уменьшить или полностью исключить тепловые потери.

К тому же необходимо отметить, что для разных вентиляционных воздуховодов, здесь в основном имеется в виду форма сечения: круглая или прямоугольная, могут быть использованы разные типы утеплителей. К примеру, пенополистирольные плиты – отличный теплоизоляционный материал по всем показателям. Но их использовать для изоляции воздуховодов круглого сечения невозможно.

Зато производители стали выпускать так называемые скорлупы из разных теплоизоляторов. И в этой категории пенополистирольные тоже присутствуют. То есть, появление новых технологий дало толчок к появлению новых утеплителей для трубных конструкций. Кстати, во внутренних помещениях используют теплоизоляционные цилиндры без дополнительного защитного слоя, на наружные участки рекомендуется устанавливать скорлупы, покрытые алюминиевой фольгой.

Добавим, что утепление вентиляции проводится разными материалами и способами, где традиционные – это минеральная вата, которую оборачивают вокруг воздуховода, а затем еще и укрывают гидроизоляционными пленками.

Звуковая изоляция воздуховодов

К звукоизоляции воздуховодов подходить, как к отдельно проведенному процессу, нельзя. То есть, никто не будет ее проводить, не учитывая теплоизоляционные характеристики используемых материалов. Но это если касается неотапливаемых помещений и участков системы вентиляции, расположенных на улице.

Участки, расположенные в отапливаемых помещениях, требуют наличия звукоизоляционного слоя. Конечно, если вентиляция работает по естественному отводу воздуха из помещений, то нет никакого смысла проводить защитные мероприятия. Если система работает в принудительном порядке, тогда вопрос с шумом надо решать кардинально. Поэтому рынок сегодня предлагает достаточно широкий ассортимент звукоизоляторов в виде рулонов. Это небольшой толщины покрытия, но с хорошими звукосдерживающими характеристиками.

Специалисты рекомендуют для системы вентиляции использовать волокнистые и вспененные изоляторы. Хотя надо отдать должное резине, которая обладает неплохими звукоизоляционными качествами.

Назначение каналов дымоудаления

Как показывает статистика, большая часть жертв пожаров гибнет вовсе не от воздействия открытого огня и высоких температур. Гораздо большую опасность представляют продукты горения, выделяющиеся в воздух — угарные газы. Первые симптомы отравления проявляются уже при концентрации СО в воздухе, равном 0,1%. А при концентрации угарного газа в организме человека, равной 5 мг СО на 1 литр крови, наступает мгновенная потеря сознания и смерть в течении одной-двух минут.

Не меньшую опасность представляет и высокая задымленность помещений при пожаре. Находящиеся в горящем здании люди, лишенные зрительных ориентиров не могут найти выход из него, впадают в панику, тем самым лишая себя последних шансов на спасение

Поэтому столь важно уделять внимание эффективно действующему комплексу дымоудаления

В некоторых производственных и общественно-административных зданиях нет отдельной системы удаления дыма, а для этих целей предполагается использовать обычные вентиляционные каналы и шахты.

Но, как показывает практика, штатные вентсистемы при возникновении крупного пожара не справляются с удалением дыма. В результате в таких зданиях создается реальная угроза массовой гибели людей даже при небольшом пожаре, но сопровождающимся активным выделением угарного газа — например, при горении пластиковой отделки интерьера. Во избежание подобного рекомендуется предусматривать установку воздуховоды дымоудаления уже на этапе проектирования здания.

Главное назначение воздуховодов дымоудаления — очистка воздуха от продуктов горения и улучшение видимости внутри помещений.Системы дымоудаления помимо воздушных каналов дымоудаления могут снабжаться дополнительными устройствами:

  • Датчиками для точной фиксации места возникновения пожара.
  • Приборами для оповещения находящихся в здании людей о начавшемся возгорании.
  • Устройствами создания искусственных препятствий для распространения дыма по всему зданию, особенно по путям эвакуации людей — коридорам и лестничным пролетам.

Все это способствует не только своевременной эвакуации посетителей и работников, находящихся в горящем строении, но и обеспечивает условия для оперативного обнаружения очага пожара и его локализации. Сотрудники пожарной охраны МЧС, при сниженной задымленности помещений, смогут в короткие сроки произвести тушение возгорания и мероприятия по спасению людей.

Как правильно производится утепление воздуховодов?

Теоретически теплоизоляция воздуховодов может быть и внутренней, и внешней. Однако, на практике применяется только внешняя изоляция ввиду сложности работы с внутренним типом утепления.

Качество изоляционного слоя зависит от его толщины, соотносящейся с температурным режимом, агрессивностью окружающей среды, влажностью и другими факторами. Расчеты должны производиться специалистами, а формула для данных измерений приведена в СНИПе 2.04.14-88. Самостоятельно проводить вычисления не рекомендуется, так как конечный результат будет зависеть от множества важных факторов.

Утепление вентиляционных каналов производится в соответствии с правилами СНиП, требующими предварительных расчетов

Требования, предъявленные в СНИПе, регламентируются для систем, используемых и в промышленных помещениях, и в объектах частного или гражданского строительства. Температура транспортируемых сред в описываемых конструкциях колеблется в диапазоне от -180 градусов до +600 градусов.

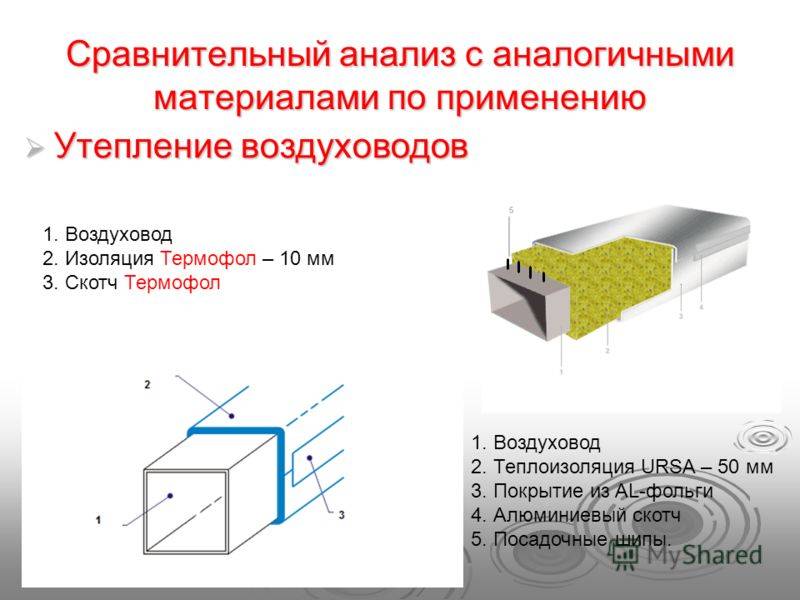

При применении рулонных утеплителей рабочая схема будет выглядеть так:

  • воздушный канал обматывается утеплителем нужной толщины;
  • слой изоляции крепится при помощи гибкой проволоки, наносящейся через равные шаги. Самоклеющийся слой изоляции не требует дополнительного укрепления.

При изоляции воздуховодов большого диаметра посредство минеральной ваты необходимо дополнительное крепление штифтами. Металлические штифты привариваются к воздуховодному каналу, после чего он обматывается минеральной ватой. Минвата при этом должна накалываться на штифты. Намотанный слой изоляции дополнительно укрепляется прижимными шайбами, которые надеваются на каждый штифт. Последним шагом при фиксации будет использование проволоки, как в предыдущем шаге.

Если используются готовые скорлупы из пенополистирола, отдельное внимание стоит уделить герметизации стыков между двумя половинами изделия. В пазы скорлуп наносится водостойкий клей, также рекомендуется закрепить утеплитель при помощи скотча

Изоляция воздуховодов минватой требует соблюдения техники безопасности, так как этот материал может быть вредным для человека
