Как проверить датчик давления и температуры кондиционера

Каким образом заменить фреон в кондиционере

Если возникла необходимость заменить хладагент в системе кондиционирования, то потребуется выполнить подобные действия в несколько этапов.

1. Для начала следует определить то, какого типа фреон у вас в кондиционере. Неподходящий хладагент не сможет гарантировать корректную работу устройства. Для этого смотрим инструкцию, идущую с кондиционером. Если это невозможно, то можно найти её электронную версию в сети Интернет.
2. Следующий этап заключается в подготовительных работах. Следует помнить о том, что работа с фреоном предполагает обязательное соблюдение техники безопасности. Так, например, необходимо надеть маску и защитные очки, не позабудьте также и о перчатках.
3. Перед тем, как будет осуществлена замена фреона в кондиционере, следует определить местонахождение компрессора в устройстве. И снова нам поможет инструкция к системе кондиционирования, которая в большинстве случаев содержит в себе схему его устройства. Данный элемент выполнен в виде цилиндра.
4. Дальнейшие действия связаны с осмотром фреонового комплекта. Он обычно состоит из фреоновой ёмкость и двух клапанов. Каждый из клапанов должен быть установлен на компрессорные патрубки. Что касается процесса установки, то её описывают в рамках инструкции.
5. После этого следует настроить кондиционер. Но сперва необходимо быть уверенным в том, что система способна качать хладагент. С этой целью необходимо запустить прибор и установить режим наибольшей мощности. Именно таким образом фреон должен будет попасть в оборудование.
6. Заключительный этап связан с непосредственным добавлением фреона. Осуществляется данная операция после проверки способности системы к приёму фреона. Для того чтобы добавить хладагент, следует достать контейнер с ним, который необходимо монтировать между двумя вентилями, которые ставятся заранее. Рассматриваемый процесс должен осуществляться согласно прилагаемой инструкции. Поскольку система работает, хладагент тут же начнёт свою подачу в систему. Выключение кондиционера выполняется в то время, когда весь фреон будет выкачан из контейнера. Далее можно снять вентили.

Диагностика автокондиционера + распространенные неисправности

Когда в системе есть жидкое вещество, необходимо обеспечить полную герметичность. Иначе фреон выльется, а кондиционер придет в негодность. Но при эксплуатации этого устройства иногда происходит разгерметизация. Виной всему — безответственность механиков, которая приводит к утечке фреона. Каждый автослесарь подтвердит, что починка или заправка системы кондиционирования — непростая работа, которую сможет провести только опытный специалист. Поэтому диагностику компрессора автокондиционера своими руками можно выполнять только после изучения теории и получения практических навыков.

Неполадка происходит не только из-за утечки фреона. Например, к поломке может привести неправильная работа конденсора. Его еще называют радиатором кондиционера, ведь по принципу действия он похож на радиатор мотора, только имеет другие функции.

Когда конденсор не справляется со своей работой, внутрь машины поступает воздушный поток, температура которого такая же, как и снаружи. Случиться это может потому, что в радиаторе скопилась грязь. В результате охлаждение происходит плохо, а климатическая система отключается сама по себе. Ни в коем случае нельзя медлить с ремонтными работами. Необходимо очистить загрязнение, иначе радиатор перегреется, а давление в системе станет предельно высоким.

Следующая по частоте поломка — неисправность испарителя. Причина — появление коррозии, если устройство загрязнилось (либо трубка, по которой удаляется влага, засорилась). Как определить, что проблема в испарителе? Кондиционер не просто будет плохо работать, но в машине появится вода, в салоне начнет ощущаться неприятный запах.

Если мастер заправил систему кондиционирования неправильно, влага перестанет удаляться, так же как и загрязнения, которые проникают в ресивер (по причине износа компрессора).

Когда мастер заправлял либо диагностировал автокондиционер и в фреон попали загрязнения, фильтр испортится и придет в негодность. В результате шланги кондиционера станут промерзать, ведь в них застаивается вода. В итоге система кондиционирования будет отключаться.

Терморегулирующий вентиль — также важный элемент, влияющий на функционирование климатической системы. Ведь благодаря расширительному клапану происходит контроль за тем, какой объем хладагента поступит. Для этого необходимо учитывать температурные показатели и давление в системе.

Во время диагностики автокондиционера по манометрам выяснилось, что терморегулирующий вентиль сломан? Будьте готовы к тому, что:

• система кондиционирования станет работать циклично, возникнут перебои в подаче охлажденного воздуха;
• шланги испарителя начнут промерзать;
• кондиционер станет отключаться.

Почему может произойти такая поломка? Дело тут может быть в следующем: механическое повреждение клапана, неверный выбор режима функционирования системы, загрязнение автокондиционера изнутри, попадание в систему воздуха, влаги.

При проведении диагностики автокондиционера может быть выявлено, что тот периодически отключается и функционирует нестабильно. Причина — неисправность датчика давления. Он необходим, чтобы система охлаждения отключалась, если давление превысило допустимые показатели. Поломка датчика происходит из-за загрязнения, неправильной работы электронных компонентов (контактов, реле, предохранителя).

Конденсатор кондиционера может быть оснащен вентилятором, чтобы происходило охлаждение хладагента. Когда вентилятор ломается, он начинает издавать посторонние шумы или вообще перестает крутиться. Произойти это может потому, что износился подшипник либо нарушено электросоединение. Сломаться вентилятор может также в результате механического повреждения.

Виной всему — неправильные условия эксплуатации как машины, так и климатической системы. Например, перегрев может произойти в результате:

• передвижения на автомобиле в жару, когда климат-контроль не только не способен охладить воздух, но и сам нагрелся до предела;
• вождения с превышением скорости (обороты двигателя повышенные). В итоге подкапотное пространство перегревается, как и салон;
• длительного нахождения машины под прямыми солнечными лучами (в салоне становится слишком жарко).

Еще несколько способов проверить работоспособность устройства

Итак, чтобы кондиционер действительно работал исправно необходимо постоянно проверять его работу. Начинает лучше всего с внешнего блока, именно он очень часто вибрирует, установить его нужно на ровной поверхности. Расстояние внешнего блока от стены должна составлять не более 10 см. В зимнее время года на внешнем блоке могут скапливаться сосульки и снег, поэтому необходимо сделать защиту в виде навеса или же постоянно убирает осадки.

С наступлением жаркого сезона кондиционер необходимо проверить, поэтому лучше всего сделать это в холодное время года. Для этого в комнате должны быть созданы нормальные условия для работы, которые уже было описано выше. Есть ли повышение или понижение температуры не произошло, то в срочном порядке необходимо очистить фильтры, сделать это совершенно несложно. Если такая манипуляция не помогла, то необходимо вызвать мастера чтобы он сделал осмотр кондиционера.

Если же хозяин все-таки заметил, что техника работает неисправно, то вызывать мастера необходимо в срочном порядке. Обычно чем раньше будет обнаружена поломка, тем меньше придется выложить за ремонт, более того существуют и гарантийные сроки. Если кондиционер по каким-то причинам работает в неисправном режиме, то это может привести к окончательной поломке и починить деталь будет невозможно. Поэтому что-то экономить собственные финансы необходимо более внимательно относится к своим бытовым предметам

Помимо этого, важно правильно подобрать кондиционер к своим потребностям и жилищным условиям

Преимущества и недостатки фреона R 410a

• Высокий уровень удельной хладопроизводительности не требует установки мощного компрессора.
• В случае утечки количество газа легко восполняется без потери качества хладагента.
• Появляются широкие возможности в плане уменьшения энергопотребления оборудования.
• Производительность по холоду на 50% выше, чем у систем с R22 и 407c.
• Хорошая теплопроводность и низкая вязкость положительно влияют на эффективность работы системы. Тепло переносится быстрее и с меньшими затратами на перемещение.

• Высокое рабочее давление в системе, которое негативно действует на компрессор, приводит к быстрому износу подшипников.
• Разность давлений на стороне всасывания и нагнетания хладагента снижает КПД компрессора.
• Увеличиваются требования к герметичности контура. Толщина стенок медных труб магистрали должна быть больше, чем для R22. Минимальное значение 0,8 мм. Значительное количество меди ведет к удорожанию системы.
• Хладагент не совместим с деталями климатического оборудования, изготовленными из эластомеров, чувствительных к дифтометану и пентафторэтану.
• Полиэфирное масло, используемое в кондиционере, стоит дороже минерального.

Признаки неисправности и методики проверки

Давления в исправно работающей системе кондиционерования попадает в диапазон 2-27 атмосфер. За нижним пределом «следит» датчик низкого давления, а за верхним датчик высокого давления. При падении давления ниже 1,2 атмосфер устройство подаст сигнал блоку управления, который отдаст команду на отключение автокондиционера. Если давление превысило отметку в 20 атмосфер, то соответствующее устройство прервет передачу сигнала, на что также отреагирует блок управления. Если одно из устройств выходит из строя, то наблюдается следующее:

• Нестабильная работа кондиционера;
• Низкая холодопроизводительность;
• Высокая шумность работы кондиционера;
• Невозможность включить кондиционер вообще;
• Включение компрессора в случае, если в систему залито мало фреона или его нет.

Выявить источник проблем можно и при помощи автосканера. Об особенностях выбора такого устройства мы писали в данном материале . Если была считана ошибка P0530-P0533 (любая из диапазона), то автолюбителю стоит проверить датчики давления фреона. Ошибка P0534 не обязательно указывает на неисправность датчика – проблема кроется в малом объеме фреона в системе. Однако сами устройства могут работать неправильно и при наличии P0534. Вот как может проверить датчики давления неспециалист:

• Датчик низкого давления. Устройство не должно прозваниваться мультиметром при атмосферном давлении;
• Датчик высокого давления. Неисправное устройство всегда пропускает сигнал, но для его проверки нужно повысить давление в системе, что сложно сделать без специального оборудования;
• Датчики-преобразователи. Проверяется при помощи осциллографа при подстановке неисправного устройства для сравнения показателей.

Причин, по которым появляются вышеуказанные ошибки, несколько. Не все они связаны именно с датчиком давления. Если автомобильный кондиционер перестал нормально работать, то водителю стоит обратиться в специализированный автосервис – здешние специалисты быстро найдут причину неисправности. Универсальные сервисы могут поставить неправильный диагноз, а как показывает практика, с кондиционерами они и вовсе не в ладах. Среди основных причин появления ошибок P0530-P0533:

• Малый объем хладагента в системе или его избыток;
• Неисправность вентилятора системы охлаждения;
• Выход из строя датчика давления;
• Нарушение целостности проводки;
• Блокировка расширительного клапана;
• Неисправность блока управления.

Неисправный датчик лучше заменить на новый, хотя стоит отметить, что электронику можно «обмануть» при помощи пары резисторов по 1 kΩ каждый. Таким же образом можно выяснить, работоспособен ли имеющийся датчик. Автолюбители поделились методом проверки датчика при помощи обычной батарейки. Дело в том, что пальчиковая батарейка выдает 1,5 V напряжения – это сопоставимо с напряжением сигнала, который передается устройством блоку управления. Для проверки автолюбители подключали батарейку к клемме сигнала на колодке датчика давления через провод и замыкали батарейку на массу. К примеру, на металл кузова. Однако перед этой процедурой проверкой стоит проверить целостность проводки и убедиться в отсутствии утечек фреона.

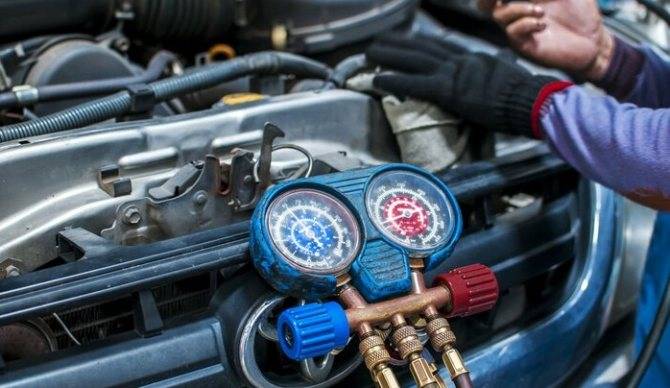

Какое давление должно быть и как заправить кондиционер после проверки

Давление в различных контурах системы зависит от целого ряда факторов. Как отмечалось ранее, в значительной степени на этот показатель влияет температура воздуха и тип рабочей жидкости.

Так или иначе, в большинстве своём современные системы кондиционирования, как правило, заправляются универсальными видами хладагентов, которые имеют схожие рабочие параметры. Наиболее распространённым из них является так называемый 134 фреон.

Так, при теплой погоде этот вид хладагента должен находиться в системе кондиционирования под давлением равным:

• 12 – 15 кг/см2 в контуре высоко давления;
• 1,5 – 5 кг/см2 в контуре низкого давления.

Необходимо помнить, что это одна из ключевых эксплуатационных характеристик климатических систем автомобиля. Она позволяет судить об исправности её рабочих узлов и элементов.

Обязательно прочитайте: Как самому заделать трещину на пластиковом бампере

Процедура по замеру давления кондиционера зачастую приводит к потере хладагента. В связи с этим возникает необходимость пополнить систему до требуемого значения.

Для проведения дозаправки системы следует иметь при себе некоторое оборудование. В список снаряжения входит:

• манометрический блок;
• пара шлангов для кондиционера;
• резервуар с рабочей жидкостью;
• переходные фитинги с запорной арматурой.

Справиться с дозаправкой системы фреоном будет под силу даже начинающему автолюбителю, стоит только придерживаться пошаговой инструкции:

• приверните фитинг с краном к резервуару с фреоном;
• соедините фитинг со шлангом;
• другой конец шланга соедините с манометрической станцией;
• оставшийся шланг с фитингом смонтируйте на другом выводе манометрического блока;
• приступайте непосредственно к дозаправке системы, открыв кран.

Чтобы уточнить заправочную ёмкость системы кондиционирования конкретного автомобиля, достаточно взглянуть на информационную табличку под капотом вашего авто. Изучив её, вы узнаете тип/марку рабочей жидкости и объём системы.

Нужно ли включать кондиционер зимой

Экономичные покупатели, выбирая комплектацию собственного грядущего «извозчика», рассуждают приблизительно так: «Ну отлично, летом, в жару приятнее. Но весной-осенью-зимой это выброшенные деньги»… Какое заблуждение!

По сути остывание воздуха – совсем не единственная функция кондюка. Воздух, проходя через прохладный испаритель, оставляет на нем практически всю воду. Она-то и стекает позже по трубочке под машину.

Получившийся обезвоженный воздух скупо впитывает воду и, если навести поток на запотевшие стекла, достаточно стремительно сделает их прозрачными. Долой тряпки и салфетки!

В межсезонье и зимой, но, и без кондюка в салоне не горячо. Не придется ли ради незапятнанных стекол надевать теплую шубу? На это у вас есть регулятор температуры, обозначенный голубым и красноватым секторами. Он связан с заслонкой. которая направляет прохладный и сухой воздух или прямо в салон (летом), или через радиатор печки (в остальное время года). Термическая мощность обогревателя существенно превосходит охлаждающие способности кондюка, так что вы, естественно, не замерзнете.

Включать кондиционер зимой полезно и для него самого. Из-за долгого бездействия высыхают уплотняющие сальники компрессора и может начаться утечка хладагента. Заливка каких-либо 80 г влетает в копеечку (обычно баксов 50–60). Запустив агрегат, вы автоматом смажете манжеты и приметно увеличите межсервисный интервал. Не нужно страшиться попортить драгоценное устройство – при небезопасных для него низких температурах сработает защита и кондиционер просто не включится.

На машинах, разработанных лет 5 и поболее тому вспять, для чистки стекол от воды включите кондиционер нажатием кнопки А/С (Air Condition) и направьте поток воздуха на стекла либо на стекла и в ноги. (Кстати, не забудьте включить вентилятор отопителя!) Отрегулируйте температуру воздуха соответственной ручкой либо движком.

Пытайтесь хоть раз в две недели на минут 20 включать кондиционер, чтоб дать возможность смазать систему.

Как проверить ТРВ автокондиционера

Терморегулирующий вентиль (или сокращенно ТРВ) предназначен для обеспечения слаженной работы отдельных элементов системы кондиционирования — соединительного трубопровода, радиатора, компрессора, расширительного устройства и испарителя. В кондиционере ТРВ выступает сужающим каналом трубопровода, обеспечивающим снижение температуры рабочего газа. То есть, регулирует поток фреона, поддерживая перегрев.

Терморегулирующий клапан — достаточно простое устройство. Поэтому основная неисправность, характерная для него — заклинивание иглы вентиля. Из-за этого может не соблюдаться нужный баланс давлений в контурах низкого и высокого давления системы кондиционирования. То есть для проверки достаточно узнать давление в контурах.

Заклинивание может быть вызвано выходом клапана из строя (например, по старости или просто из-за механической поломки) либо неправильным его подбором. В любом случае клапан ремонту не подлежит и его нужно заменить на новый.

Сплит система HAIER KFRd-33GW, отключается через 3-5 сек.

Здравствуйте!

При включении кондиционера происходит включение компрессора, внешнего вентилятора. Через 3-5 сек напряжение с внешнего блока отключается. С аналогичного кондиционера подкидывал плату управления, изменений никаких. Возможно срабатывает защита, но по какой цепи для меня загадка. За время включения (3-5 сек) испаритель становится немного холоднее, компрессор значит работает.

Сопротивление датчика температуры 22к, при нагревании рукой сопротивление уменьшается. Датчик температуры испарителя (4 или 8кОм (подзабыл, замеры делал 8 часа назад и не записал))

Все удачно сложилось (помогло наличие второго такого-же кондея).

Мозги отрабатывали из-за датчика, находящегося на испарителе. Первый раз когда мерил, было сопротивление 4,7 кОм, вчера при замерах вообще показывал 1,5 кОм.

Сегодня опять звонится 4,7 хотя на нагрев реагирует.

Живой датчик должен быть примерно 10 кОм при температуре 20. Поставил датчик с другого разобранного кондея, все работает.

Если у кого есть хоть какие нибудь документы по Хаерам, поделитесь пожалуйста, буду очень признателен. Таких кондиционеров у нас завезли очень много, думаю это не последний.

P.S. Как отметить тему “решенная”?

Делаю (2.Находите в ней опцию “статус создаваемой темы” и изменяете “обычная” на “решено”).

не получается, браузер Опера.

Связь рабочего давления и температурных условий

Таким образом, если внешние температурные условия будут несколько повышены, то пропорционально будет увеличено и рабочее давление. Так, к примеру, если рассматривать хладагент 410, то в данном случае в условиях увеличение температурного показателя в пределах помещения либо за его границами на пять градусов, повысится и рабочее давление фреона в системе кондиционирования. Значение будет увеличено на 0,5 бар. Другая же зависимость наблюдается для такой разновидности фреона, как R22, но здесь она различается в зависимости от уличной температуры, или данного показателя в пределах помещения. Для того чтобы получить уточнённые цифры, следует обратиться к специализированным таблицам, там всё должно быть указано.

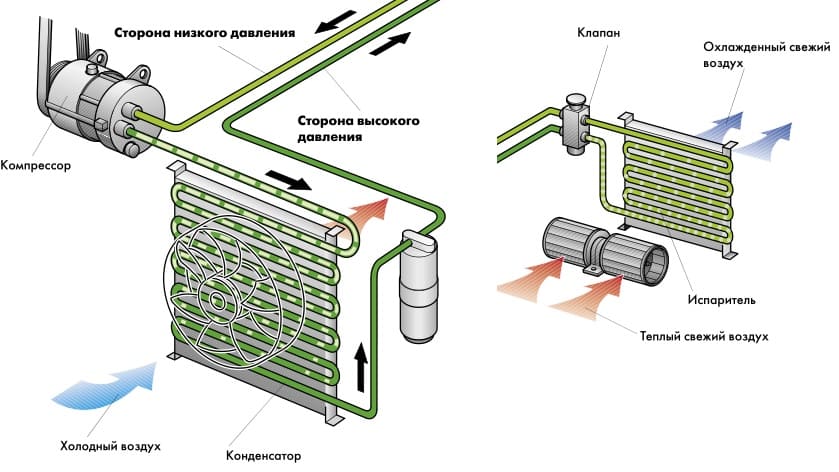

Как это работает

Современная автомобильная климатическая установка включает в себя следующие основные узлы и механизмы:

• воздушный кондиционер – помогает справиться с излишне высокой температурой и влажностью;
• автомобильная печка – отбор тепла производится от прогретой охлаждающей жидкости двигателя;
• вентилятор – обеспечивает перемешивание воздуха внутри салона;
• система воздуховодов и заборников – дает возможность распределить воздушные потоки и направить их в необходимую точку салона;
• шторки воздухозаборников – приводятся в действие электрическими сервоприводами;
• электрические клапаны печки – отсекают теплообменник, когда нет потребности в тепле;
• термодатчики – измеряют температуру воздуха в разных точках салона;
• датчик влажности – в старых моделях не применялся;
• программный контроллер – анализирует данные датчиков и дает команды на включение исполнительных устройств.

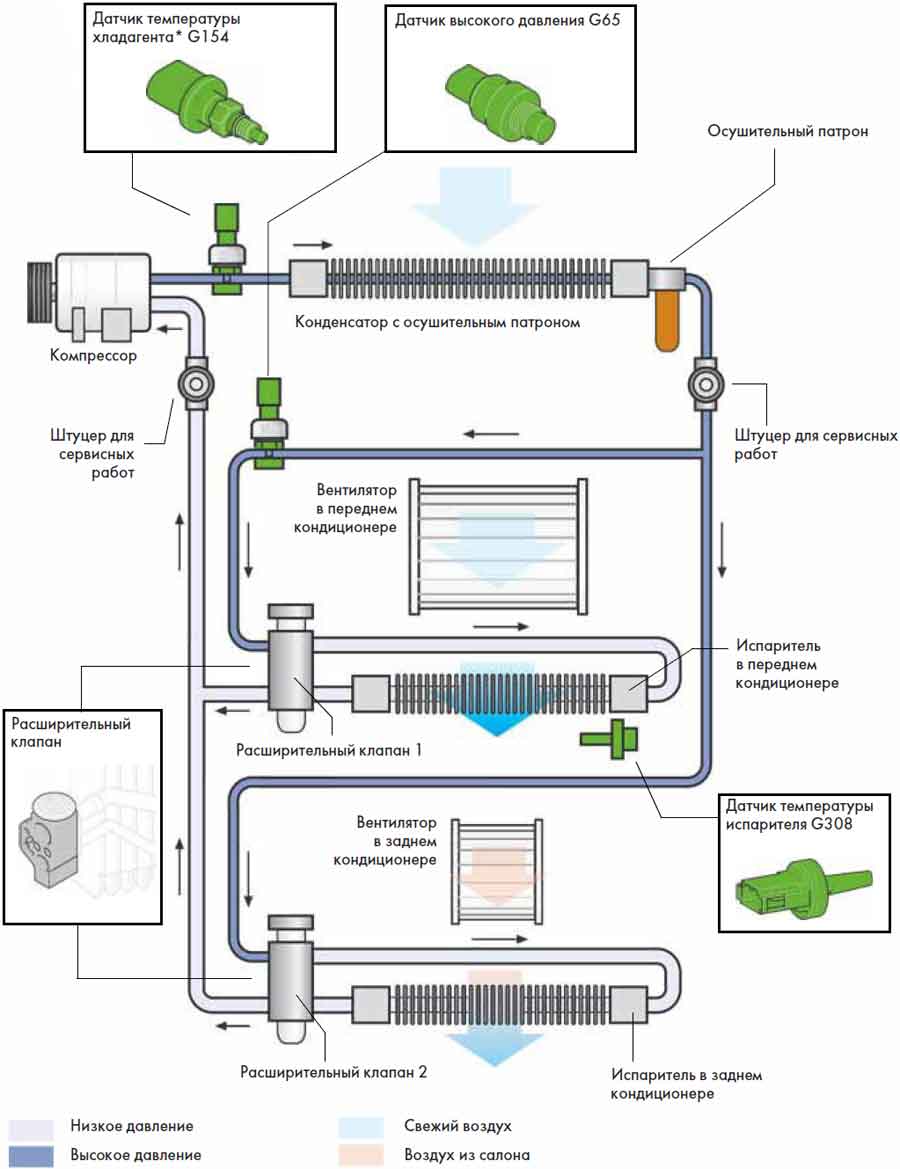

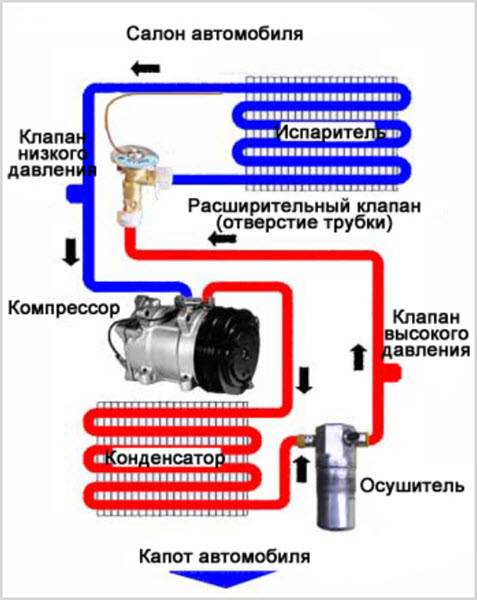

Схема работы системы кондиционирования воздуха

Принцип работы климат контроля в автомобиле зимой выглядит следующим образом:

• водитель задает требуемую температуру в салоне, например, 23 градуса;
• установка переводится в режим «авто»;
• контроллер анализирует данные от термодатчиков и сравнивает с заданием;
• если температура в салоне выше заданной, то включается кондиционер (зимой это практически исключено);
• если температура ниже установленной, то открываются электрические клапаны печки, в радиатор подается антифриз из системы охлаждения двигателя;
• исходя из разности фактической температуры и заданной, контроллер дает команду на включение требуемой скорости вентилятора, при этом учитывается степень нагрева теплоносителя в печке;
• при необходимости автоматически включается режим «Рециркуляция»;
• при достижении заданной температуры контроллер снижает скорость обдува и переводит систему в поддерживающий режим.

Четырехзонный климат-контроль

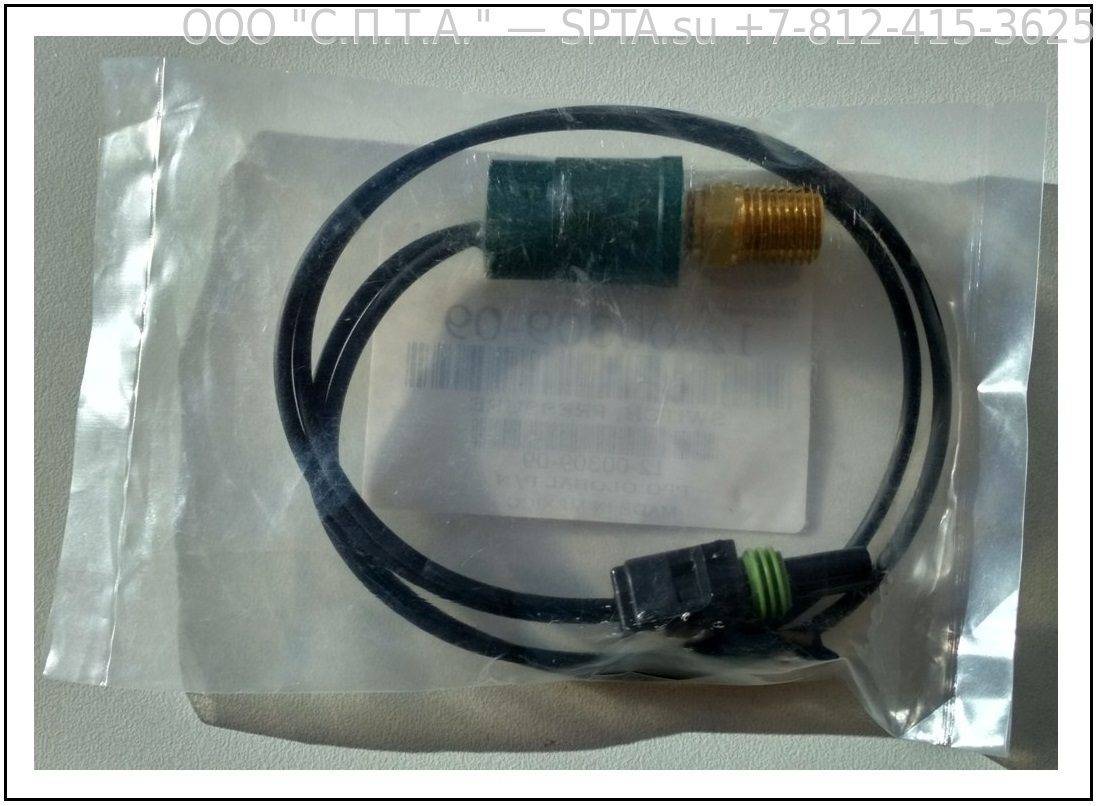

Датчик давления кондиционера.

Сегодня поговорим про датчики давления хладагента кондиционера, одна из самых актуальных тем, поскольку когда на улице жаркая пора и наши кондиционеры безустанно работают, обеспечивая нас и наших пассажиров комфортной температурой.

Для долгой и качественной работы необходимо своевременно обслуживать кондиционер. Одним из самых главных датчиков в системе кондиционирования является датчик давления хладагента в системе, его показатели координируют работу вентиляторов обдува, а так же блокирует запуск кондиционера.

Так как правильная работа этого датчика играет далеко не последнюю роль в системе кондиционирования, я решил посвятить датчику целую статью.

ДАТЧИКИ ТЕМПЕРАТУРЫ КОНДИЦИОНЕРА

Всю систему работы кондиционера задают два основных сенсора: датчик температуры воздуха и испарителя внутреннего модуля. Данные устройства есть в любой стандартной комплектации кондиционеров, даже в бюджетных моделях. Климатические устройства среднего и высокого класса имеют больше термодатчиков. Сенсорное оборудование различается по показателям исполнения и сопротивления. Чаще всего применяются полупроводниковые терморезисторы. Основной принцип работы данных устройств — изменении сопротивления полупроводника в зависимости от показателей температур

Для того, чтобы измерить показателей воздуха внутри помещения и на улице используют устройство в форме капли. Такое устройство (Термодатчик NTS) изготавливается в виде цилиндра. С обратной части устройства есть специальный контактный разъем для того, чтобы подключиться к плате управления, после чего детали соединяют проводом.

Для конкретных сплит-систем, в первую очередь данное устройство подбирается исходя из технических особенностей оборудования. Измерительные приборы устанавливаются во внешнем и внутреннем блоке сплит-системы.

Датчик температуры сплит-систем

Современные кондиционеры Bosch очень сложны, и соответственно, эффективны. Как правило, микроклиматом в помещении управляет процессор, который получает информацию через датчик температуры сплит-системы, причем их может быть много. Понятное дело, что если данная деталь выходит из строя, то ни о какой полноценной работе и речи быть не может. Надо понимать, что сей маленький элемент увеличивает срок функционирования кондиционера чуть ли не в двое, а его замена стоит во много раз дешевле, нежели ремонт устройства целиком. Необходимо сказать, что все же, наиболее частой причиной выхода прибора из строя, становиться поломка платы управления сплит-системы, а точнее ее составляющих. Регулярное техническое обслуживание поможет предотвратить несанкционированные остановки вашего кондиционера.

Что собой представляет климат-контроль?

Задача автомобильного кондиционера – подавать в салон машины нужное количество воздуха, охлажденного до установленной температуры. Забор осуществляется с улицы, изнутри авто либо в смешанном режиме (полная или частичная рециркуляция) по выбору водителя. Аналогично работает салонный отопитель, прогоняющий воздушный поток через нагретый от двигателя радиатор.

Отличие кондиционера от климат-контроля заключается в следующем: первый представляет собой отдельный агрегат, выполняющий две функции, – охлаждение и осушение воздуха. Климат-контроль – это система, объединяющая несколько установок и призванная автоматически поддерживать комфортную температуру внутри автомобиля. В состав системы входят следующие элементы:

• все агрегаты кондиционера – компрессор, теплообменники испарителя и конденсатора, плата управления;
• радиатор автомобильной печки, заполняемый горячим антифризом от двигателя;
• вентилятор – нагнетатель;
• сеть воздуховодов, расположенных под передней панелью и расходящихся по салону;
• заслонки распределения воздушных потоков, оснащенные сервоприводами;
• дефлекторы, ручки и кнопки настройки температуры;
• собственный электронный блок управления (контроллер);
• датчики температуры воздуха.

Сплит система HAIER KFRd-33GW, отключается через 3-5 сек.

Здравствуйте!

При включении кондиционера происходит включение компрессора, внешнего вентилятора. Через 3-5 сек напряжение с внешнего блока отключается. С аналогичного кондиционера подкидывал плату управления, изменений никаких. Возможно срабатывает защита, но по какой цепи для меня загадка. За время включения (3-5 сек) испаритель становится немного холоднее, компрессор значит работает.

Сопротивление датчика температуры 22к, при нагревании рукой сопротивление уменьшается. Датчик температуры испарителя (4 или 8кОм (подзабыл, замеры делал 8 часа назад и не записал))

Все удачно сложилось (помогло наличие второго такого-же кондея).

Мозги отрабатывали из-за датчика, находящегося на испарителе. Первый раз когда мерил, было сопротивление 4,7 кОм, вчера при замерах вообще показывал 1,5 кОм.

Сегодня опять звонится 4,7 хотя на нагрев реагирует.

Живой датчик должен быть примерно 10 кОм при температуре 20. Поставил датчик с другого разобранного кондея, все работает.

Если у кого есть хоть какие нибудь документы по Хаерам, поделитесь пожалуйста, буду очень признателен. Таких кондиционеров у нас завезли очень много, думаю это не последний.

P.S. Как отметить тему «решенная»?

Делаю (2.Находите в ней опцию «статус создаваемой темы» и изменяете «обычная» на «решено»).

не получается, браузер Опера.
