Cчетчик электроэнергии с дистанционным снятием показаний: зачем устанавливают на столбах

Порядок выполнения работ

Установку должен производить специализированный специалист, представляющий компанию поставщика. Возможно самостоятельное выполнение процедуры, если соблюдаются ТБ и имеется письменное разрешение обслуживающей фирмы.

Первый шаг — подача заявления

Компания, предоставляющая свет, подготавливает перечень документов, соглашение с пользователем, акт установки. Служба снабжения передает бумаги конечному пользователю.

В документах обязательно указаны:

Тип устройства, количество фаз и тарифов.
Устройство защиты ввода.
Площадь поперечного сечения и длина проводки.
Наименование панели (коробки).

Второй шаг — монтаж

Установка возможна исключительно после получения владельцем технической документации. Для ручного монтажа необходимо приобрести компоненты, указанные в бумагах.

Во время ручной установки прибора следует соблюдать следующие факторы:

Монтаж нового оборудования проводится при отсутствии электричества в сети.
Устройство монтируется на высоту не менее 800 мм (допускается 400), не более 1700 мм.
Для защиты прибора во время низкой уличной температуры используют коробку с обогревом. Для исправной работы температура должна находиться в пределах 0-20 градусов Цельсия.
Входная цепь включается в автомат защиты, затем к прибору.
Металлические корпуса требуется заземлить.
Выходная цепь подключается ко входному автомату.
Между линиями электроснабжения, водоснабжения и газоснабжения должно соблюдаться расстояние в метр.
Перед включением электрической сети для потребления производится пробный запуск.

Третий шаг — заявление на пользование прибором

По окончанию установки необходимо получить документ на право пользования прибором учета расхода электроэнергии. Заявление составляется потребителем. Документ необходимо доставить в офис поставщика лично или заказным письмом с уведомлением. В заявление необходимо указать:

Фамилию, имя и отчество заявителя.
Номер договора.
Адрес строения и контактный телефон лица.
В нижней части листа указывается дата оформления и подпись заявителя с расшифровкой.

Четвертый шаг — составление акта осмотра и пломбирование прибора

Акт составляется заверенным лицом компании, которая поставила услугу. В документе указывают стоимость подключения, технические характеристики прибора. Затем снимают первичные показания.

Затем производится пломбировка устройства. Первое оказание подобной услуги проводится за счет поставщика.

Оплата электрической энергии начинается с момента составления акта, что указывается в документе.

Виды

При установке счетчиков вне дома важно выбрать наиболее подходящую модель

При этом надо принимать во внимание потребности в электричестве. Так, например, если планируется использовать оборудование, которому будет необходимо трехфазное питание, то нужно установить соответствующий учетный прибор

Однако в большинстве случаев в частном доме достаточно установить однофазный электросчетчик.

Установка на стене дома

Принцип работы может быть индукционным или электронным. Первая разновидность считается менее эффективной. Рекомендуется выбирать для установки счетчик электронного типа. Однако индукционный, хотя и менее точный, является более надежным в эксплуатации.

Индукционный счетчик

Для индикации результата может использоваться дисплей или механическое устройство. Первый вариант обычно используют при установке в помещениях. Механический способ индикации считается более надежным, он предпочтителен для счетчиков, расположенных на улице.

Важно! Некоторые варианты устройств допускают только визуальное чтение показаний. Однако существуют счетчики, в которых имеется встроенный модем, передающий данные о расходе энергии дистанционно

Счетчики могут иметь одну, две или большее количество тарифных зон. При их использовании тариф в ночное время будет снижен. Для владельца частного дома это будет выгодно, поскольку может понизить общую стоимость использованной электроэнергии. Это удобно в том случае, когда на участке имеется круглосуточное освещение (например, при наличии лампочки над входной дверью).

Электронный прибор учета

При выборе электросчетчика для частного дома потребителю важно обратить внимание на следующее:

Для учетного прибора предусмотрена предельная сила тока, проходящего через него. Обычно эта величина для трехфазного счетчика составляет 32А, для однофазного — 25 А.
Нужно выбрать качественный и надежный счетчик. В компании необходимо узнать требования к прибору и приобрести наиболее подходящий.

Вам это будет интересно Промышленные концевые выключатели: описание и применение

Дешевые счетчики часто бывают неточными и имеют недолгий срок службы. Ремонт и переустановка обойдутся дороже, чем приобретение качественного счетчика с самого начала.

Правила выбора автомата

Автоматы подбираются, с учётом нагрузочных параметров и характеристик провода. Основные показатели автоматического выключателя отображены на лицевой части корпуса в виде маркировки.

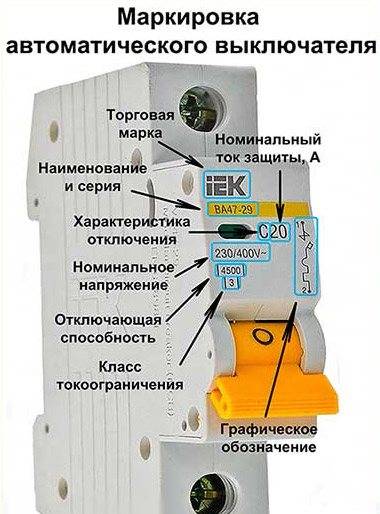

Расшифровка надписей на автомате

В зависимости от величины напряжения и количества полюсов, выпускаются следующие виды изделий:

однополюсные – на 220 В (для одного фазного провода);
двухполюсные – при аналогичной величине напряжения (на 2 провода –фазный и нулевой);
трехполюсные – на 380 В (для трёх фазных проводов);
четырехполюсные – такое же напряжение (с тремя фазными и одним нулевым проводом).

Выбирая автомат, необходимо учитывать характеристику сети и количество задействованных проводов. Если установленные аппараты постоянно срабатывают при отсутствии видимых причин, имеет смысл подобрать изделия большей мощности и установить их взамен эксплуатируемых.

Рекомендуем: Причины по которым может гудеть счётчик электроэнергии

Устройство подбирается, исходя из сечения провода, характеристик тока и мощности, указанных в таблице:

Работа электросети организуется таким образом, чтобы в роли слабого звена выступал автоматический выключатель, отключающийся при значении показателей меньше критических. Аппараты формируются по группам, в зависимости от категорий потребителей по мощностным характеристикам, с соответствующим подбором мощности устройств.

Одна из характеристик автомата – временно-токовая, суть которой определяется формулой:

К = I/In

в которой:

К – значение кратности;
In – номинальный ток;
I – значение тока в сети.

Различают следующие категории кратности, в зависимости от значения К:

В – от 3 до 5;
С – от 5 до 10;
D – от 10 до 20.

С увеличением кратности возрастает скорость срабатывания устройства.

Кроме кратности, скорость срабатывания изменяется, в зависимости от температуры окружающей среды. При её возрастании потребуется меньшее значение тока для выключения автомата.

Существует 3 класса токоограничения, указывающих время действия аппарата:

третий – до 3 мс;
второй – 5 – 6 мс;
первый – около 10 мс.

С возрастанием класса увеличивается стоимость, лучше качество аппарата. Большинство бытовых изделий производятся третьего класса.

Каждый элемент выполнен в виде отдельного модуля, монтируемого на ДИН-рейку. Ширина одного модуля – 17,5 мм.

Преимущества и недостатки

Несмотря на широкие функциональные возможности, устройства учёта с автоматической передачей данных имеют ряд неоспоримых преимуществ. К достоинствам стоит отнести:

Возможность быстрого урегулирования споров, периодически возникающих между поставщиком и потребителем. Все сведения передаются в управляющую компанию ежедневно и фиксируются. Это исключается возникновение конфликтов, которые могут иметь место при некорректном введении сведений в квитанцию либо нерегулярной отправке показаний;

Контроль за устройством, установленном на любом объекте

Неважно, где находится электроприбор: в квартире, гараже или на даче, представители управляющей компании получают доступ к показаниям даже при отсутствии владельцев дома;
Высокую точность расчетов при изменении тарифного плана. Если нет точного значения показателей на ту дату, когда потребитель перешел со старого тарифа на новый, расходы рассчитывают по усредненному значению

Это может оказаться невыгодным как одной, так и второй стороне. Как правило, потребитель получает более высокий счет, чем он должен быть на самом деле. Если же сведения передаются ежедневно, энергокомпания вынуждена выставить счет, оформленный по всем правилам;
Возможность вхождения в состав системы «умный дом». Приборы с пультом управления используются при необходимости предварительного включения обогревательного контура. Для этой цели используется специальная программа, позволяющая создать комфортную температуру в доме за несколько часов до возвращения хозяев;

Безопасность. Нередко потребители забывают отключить электроприборы и надолго уходят из дома. Вспомнив об этом, им необязательно возвращаться: достаточно получить доступ к смартфону или компьютеру для отключения прибора учета;
Практичность. Чтобы оплатить потребленное количество киловатт, потребитель вынужден сначала посмотреть сведения на табло, затем внести их в специальную форму или передать другим способом поставщику, и только потом он сможет оплатить предоставленную услугу. Многие не могут найти время для того, чтобы просто посмотреть показания. Учитывая, что все сведения передаются в автоматическом режиме, процедура существенно упрощается.

К недостаткам стоит отнести необходимость постоянного подключения к электросети. При этом велика вероятность выхода их из строя при скачках напряжения. Некоторым потребителям также не нравится возможность их отключения в удаленном режиме. Имея даже незначительную задолженность, приходится думать о наличии света в доме или квартире.

Порядок установки и подключения электросчетчика

Компания поставщика электроэнергии после согласования процедуры подключения электросчетчика присылает квалифицированного специалиста, который производит установку прибора. Самостоятельный монтаж возможен только при соблюдении техники безопасности и наличии письменного разрешения.

Установка электросчетчика с дистанционным снятием показаний начинается с подачи заявления. Компания-поставщик электроэнергии подготавливает пакет документов, в их числе – акт установки и соглашение с пользователем. В бумагах обязательно указываются:

Тип прибора, количество поддерживаемых тарифов и фаз.
Устройство защиты ввода.
Длина проводов и площадь поперечного сечения.
Наименование коробки.

Монтаж прибора осуществляется только после выдачи потребителю технической документации. При установке соблюдаются следующие факторы:

Монтаж оборудования производится при отключенной электросети.
Максимальная высота размещения прибора – 1700 миллиметров, минимальная – 400 миллиметров.
Для защиты счетчика от воздействия низких температур устанавливают короб с обогревом. Оптимальная температура для эффективного функционирования устройства – от 0 до 20 градусов.
Подключение входной цепи осуществляется сперва в автомат защиты, потом – к счетчику.
Металлические корпуса требуют заземления.
Ко входному автомату подключается выходная цепь.
Минимальное расстояние между линиями водоснабжения, газоснабжения и электроснабжения – один метр.
Перед эксплуатацией электросети проводится ее пробный запуск.

Документ на право эксплуатации прибора учета оформляется после монтажа электросчетчика. Потребитель составляет заявление и направляет его в офис компании-поставщика. В бумаге указывается:

Инициалы заявителя.
Номер договора.
Контактный телефон и адрес дома.
Дата оформления, подпись и расшифровка подписи пользователя.

Представитель электрокомпании составляет акт осмотра установленного прибора. В нем указывается стоимость монтажных работ и технические характеристики электросчетчика.

Пломбировка устройства проводится после снятия первичных показаний за счет поставщика ресурса. Оплата предоставляемой электроэнергии начинается с момента составления акта и подписания документа сторонами.

Устройство счётчика электроэнергии с удалённой передачей данных

Приборы учёта с дистанционной передачей информации представляют собой устройство, преобразующее аналоговый сигнал в импульсы, при подсчёте которых и вычисляется объём потребляемой электроэнергии. Отличия электронных электросчётчиков от индукционных состоят не только в отсутствии подвижных механических элементов. Основным отличием является расширенный функционал прибора, а именно:

увеличенный временной интервал входного напряжения;
удобная организация системы многотарифного учёта потреблённого электричества;
возможность просмотра данных на предыдущие учётные периоды;
измерение потребляемой мощности;
возможность подключения к системам автоматического дистанционного сбора и пересылки информации поставщику.

Устройство счётчика с удалённой передачей данных

В плане конструкции современный электронный счётчик представляет собой корпус, в котором расположен измерительный трансформатор тока, клеммная колодка и печатная плата, оснащённая электронными элементами схемы.

Строение прибора учёта электроэнергии, дистанционно передающего данные

Современные модели электросчётчиков электронного типа включают в себя такие обязательные элементы, как:

жидкокристаллический дисплей;
таймер, отображающий фактическое время;
трансформатор тока;
выход для подключения телеметрии;
элементы контроля и управления;
источник питания для работы электронной схемы электросчётчика;
супервизор;
оптический порт, устанавливаемый опционно.

Жидкокристаллический дисплей представляет собой многоразрядный буквенно-цифровой индикатор для отображения рабочих режимов прибора учёта электронного типа. Кроме того, ЖК-дисплей показывает данные о потреблённой электроэнергии, фактическое время и дату.

Автоматизированную систему простому пользователю самостоятельно не создать

Независимый источник питания в счётчике предназначен для обеспечения работы электронной схемы. К нему также подключён супервизор, который создаёт сигнал сброса для микроконтроллера, возникающий при включении или отключении электропитания. Кроме того, супервизор позволяет мониторить изменения входного напряжения.

Часы, отображающие фактическую дату и время. В некоторых моделях счётчиков эту функцию выполняет микроконтроллер. Для снижения нагрузки на данную деталь, как правило, устанавливают отдельную микросхему, которая снижает расход мощности микроконтроллера, перенаправляя высвобождённую энергию на решение более важных задач.

Современные электронные электросчётчики представлены в большом ассортименте

Телеметрический выход счётчика − это разъём, предназначенный для подключения прибора к персональному компьютеру, ноутбуку или системе удалённой передачи данных. Оптический порт установлен для снятия информации непосредственно с прибора учёта электроэнергии.

Микроконтроллер

Микроконтроллер является наиболее важным элементом электросчётчика с дистанционным снятием показаний. На нём лежит выполнение основной части функций:

преобразование входного сигнала от трансформатора тока в цифровую информацию;
обработка данных;
вывод полученной информации на ЖК-дисплей;
приём команд от элементов управления;
управление интерфейсами.

Количество и разнообразие функций непосредственно зависит от установленного ПО. В настоящее время приборы учёта совершенствуются, пополняясь новыми дополнительными функциями. К таким функциям следует отнести возможность мониторить состояние электросети и передавать полученную информацию на диспетчерский пульт поставщика электроэнергии.

Простой набор из счётчика и УЗО отходит в прошлое

Часто производители оснащают приборы учёта функцией регулировки уровня мощности электросети. В случае превышения потребляемой мощности, счётчик автоматически прерывает доступ к электропитанию. Это стало возможным благодаря внедрению в цепь контактора, который контролирует подачу напряжения в бытовую электросеть. Также прибор может отключить подачу электроэнергии, в случае превышения установленного лимита, или если закончилась предоплата за поставляемое электричество.

Законно ли устанавливать счетчики на столб?

1. Производимые, передаваемые, потребляемые энергетические ресурсы подлежат обязательному учету с применением приборов учета используемых энергетических ресурсов. Требования настоящей статьи в части организации учета используемых энергетических ресурсов распространяются на объекты, подключенные к электрическим сетям централизованного электроснабжения, и (или) системам централизованного теплоснабжения, и (или) системам централизованного водоснабжения, и (или) системам централизованного газоснабжения, и (или) иным системам централизованного снабжения энергетическими ресурсами. Если иные требования к местам установки приборов учета используемых энергетических ресурсов не установлены настоящим Федеральным законом, другими федеральными законами, иными нормативными правовыми актами Российской Федерации, исполнение требований настоящей статьи в части организации учета используемых энергетических ресурсов применительно к объектам, подключенным к системам централизованного снабжения соответствующим энергетическим ресурсом, должно обеспечивать учет используемых энергетических ресурсов в местах подключения указанных объектов к таким системам либо применительно к объектам, используемым для передачи энергетических ресурсов, в местах подключения смежных объектов, используемых для передачи энергетических ресурсов и принадлежащих на праве собственности или ином предусмотренном законодательством Российской Федерации основании разным лицам. Требования к характеристикам приборов учета используемых энергетических ресурсов определяются в соответствии с законодательством Российской Федерации. Требования настоящей статьи в части организации учета используемых энергетических ресурсов не распространяются на ветхие, аварийные объекты, объекты, подлежащие сносу или капитальному ремонту до 1 января 2013 года, а также объекты, мощность потребления электрической энергии которых составляет менее чем пять киловатт (в отношении организации учета используемой электрической энергии) либо максимальный объем потребления природного газа которых составляет менее чем два кубических метра в час (в отношении организации учета используемого природного газа).

В соответствии с п.144 Постановления Правительства РФ от 04.05.2012 №442 приборы учета подлежат установке на границах балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка — потребителей, производителей электрической энергии (мощности) на розничных рынках, сетевых организаций, имеющих общую границу балансовой принадлежности (далее — смежные субъекты розничного рынка), а также в иных местах, определяемых в соответствии с настоящим разделом с соблюдением установленных законодательством РФ требований к местам установки приборов учета.

Границы балансовой принадлежности определяются актом разграничения балансовой принадлежности электросетей – документом, составленным в процессе технологического присоединения энергопринимающих устройств физических и юридических лиц к электрическим сетям.

Границы ответственности сторон за эксплуатацию соответствующих энергопринимающих устройств и объектов электросетевого хозяйства устанавливаются актом разграничения эксплуатационной ответственности сторон, составляемым сетевой организацией и потребителем услуг по передаче электрической энергии в процессе технологического присоединения энергопринимающих устройств.

Устройство счетчика электроэнергии с автоматической передачей данных

Устройство подобных электросчетчиков схоже с обычными и включает в себя:

измерительные трансформаторы,
клеммную колодку,
электронную плату.

Последняя предназначена для подключения информационно-измерительной системы. А вот на устройстве стоит остановиться подробнее. Рассмотрим, из чего она состоит.

Телеметрический выход: назначение

Телеметрический выход счетчика – это своеобразный порт, через который прибор учета подключается к персональному компьютеру или оборудованию дистанционной передачи данных. Сегодня производитель предлагает даже аналоговые устройства, оснащенные телеметрическим выходом, а значит и возможностью автоматической передачи данных.

Микроконтроллер: что это такое и для чего служит

Это устройство оцифровывает входной сигнал, идущий от трансформатора, обрабатывает информацию и принимает команды органов управления. От него же зависит и работа жидкокристаллического дисплея.

Мнение экспертаИгорь МармазовИнженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО ‘АСП Северо-Запад’Спросить у специалистаМикроконтроллер ограничивает мощность тока, который подается в квартиру или вовсе отключать напряжение по достижении оплаченного порога даже без команды через интернет. Такое происходит, если по договору с энергосбытовой компанией, подача электроэнергии лимитирована.

Существуют модели, микроконтроллер которых отвечает за считывание данных с пластиковых смарт-карт, которые можно пополнить с обычной банковской карточки (к примеру, СТК-3-10 или СТК-1-10). Электросчетчик, оборудованный подобным контроллером, дает возможность оплатить электроэнергию моментально, не выходя из дома.

Система контроля: принцип действия

Автоматизированные системы контроля выполняют следующие функции:

собирают данные по расходу за установленный промежуток времени (час, сутки, неделя, месяц),
обработав полученную информацию, формируют отчет по потребленной энергии,
прогнозируют возможный расход (это помогает потребителю, если составлен договор на предоплатную систему расчета).

Обмен информацией между счетчиком и поставщиком электроэнергии происходит при помощи системы передачи данных. От ее функционала и запрограммированных в микроконтроллере функций зависит, будет ли устройство само передавать информацию о потребляемом электричестве или для дистанционного снятия показаний электросчетчика владельцу придется в определенные дни нажимать кнопку прибора передачи электроэнергии.

Радиомодуль: для чего он нужен и какую роль выполняет

Радиомодулем оборудуются не все приборы учета электроэнергии. Такие устройства чаще используют обслуживающие организации для снятия показаний с общедомовых электросчетчиков. Двусторонняя связь здесь производится по радиоканалу. Дальность сопряжения до 10 километров. В остальном электросчетчик с радиомодулем не отличается от тех, которые работают через интернет по проводной связи, Wi-Fi или счетчиков электроэнергии с сим-картой, поддерживающих связь через сотового оператора.

Такие устройства мгновенно передают информацию о попытке вскрытия, коротком замыкании или других внештатных ситуациях. Как и приборы учета, передающие данные через интернет, они оснащены батареей для автономного питания, а значит информация об отключении и всех последующих действий будут отображаться в компьютере контролирующей организации.

Всем в деревне поставили «умные» электросчетчики. Некоторые мужики приуныли.

Был тут в деревне в отпуске и наблюдал, как в нашу деревне приехала ватага электриков аж на 3 уазиках . Отрубили на всей нашей улице свет на 8 часов , достали длинные лестницы, какие-то коробки и молча начали методично вешать какие-то ящики на каждый столб достаточно высоко.

Все это продолжалось 2 дня.

Пришли и ко мне на участок. Оказалось, что ставят новые «умные» электросчетчики высоко на ввод каждого дома в деревне.

Пытался их разговорить насчет этих счетчиков, что и как, но люди сразу видно были не настроены на откровенные беседы. Типа, мы пока только просто ставим, так как подрядная организация у местного РЭС.

Ну ставим, так ставим. Ставят они на границе балансовой ответственности, так что у меня вопросов не было.

Достали свои мега лестницы и дело пошло. Кстати, у кого был старый ввод из не изолированных проводов, то меняли бесплатно на СИП.

Другая бригада ставила у других домов

А еще один специалист расположился около нашего старого трансформатора и повесил туда 2 больших ящика с оборудованием

Один ящик был с 2 антеннами

Как обычно после установки оставили срач за собой. Неоднократно это наблюдал.

Хлопцы в это время закончили работу на моем столбе и в итоге там появилось 2 любопытных девайса под названием «Миртек»

Что в итоге получилось?

Каждый дом получил «умный» электросчетчик «Миртек». Счетчики разные в зависимости от того, у кого однофазный ввод, у кого трехфазный.

На моем столбе повесили счетчик и моему соседу, хотя до его столба 40 метров. Про потери и границу балансовой ответственности еще предстоит выяснить.

Счетчики висят высоко, поэтому для снятия их показаний выдают пульт управления. Нам пока ничего не выдавали, ничего не объясняли и вообще с этими счетчиками дело мутное. Вешают их практически подпольно, максимально быстро, на вопросы не отвечают и отсылают в свой РЭС.

Вот в нашей районной газете даже жители пожаловались нашему губернатору

Почему их называют «умные»?

Каждый счетчик имеет 2 канала радиосвязи. Один канал с пультом управления, который находится у абонента и один канал для связи с главным ящиком, который находится на трансформаторе. Соответственно, показания может контролировать как абонент, так и энергосбыт. Показания счетчиков передаются видимо в какой-то центр для обработки и выставления счетов абонентам. Счетчики имеют защиту от взлома, т.е. если кто-то попытается в них влезть, то информацию об этом получат электрики. Я так понял, что они имеют двойную защиту. Если вскрыть клеммную коробку и сам корпус.

Устройство обеспечивает учёт:

текущего времени и даты;
количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;
количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;
количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;
количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;

А самое главное счетчик может по команде отключить вам ввод электричества в дом!

Еще возможно всех сразу переведут на многотарифный учет энергии, хотя это выбор абонента. Счетчики идут предустановленными и чтобы поменять надо будет вызывать электрика.

Исходя из этого я и написал, что некоторые мужики у нас приуныли , потому что воруют электричество и что теперь делать видимо будут крепко думать. Слава богу у нас не СНТ, так что вопрос не стоит остро, но факты имеются. Один даже газ себе нахаляву подключил, в итоге оштрафовали на 200 тысяч.

Так что ждем теперь дальнейшего развития событий. Можно ли оставить старый счетчик? Будут ли оформлять документы на новые счетчики, пока одни вопросы.

Как вы знаете вовсю идет обсуждение социальных норм потребления электроэнергии в стране, так что такие счетчики будут только в помощь энергетикам. А введение таких норм это только вопрос времени.

Ну, а пока счетчики ставили 2 дня и отрубали электричество по 8 часов мы спасали наш холодильник с помощью нашего аварийного генератора.

Спасибо, что дочитали! Впереди еще много интересного!
