Ограничители перенапряжения: назначение, устройство и принцип действия

Причины перенапряжения

К электросети подключено немалое количество потребителей, включая объекты промышленного и строительного назначения. При одновременном массовом исользовании приборов высокой мощности может произойти скачок напряжения. Ограничитель поможет избежать отключения.

Ограничители перенапряжения предназначены для защиты электроприборов и оборудования от воздействия высоковольтных импульсов напряжения. Благодаря простоте конструкции и надежности, они нашли широкое применение в области энергоснабжения. Данные устройства защиты пришли на смену устаревшим, весьма громоздким вентильным разрядникам. В отличие от предшественников, принцип действия ограничителя заключается не в использовании искровых промежутков. В качестве главного рабочего элемента в ОПН используются нелинейные резисторы, выполненные из материала, основу которого составляет окись цинка.

Конструкция ОПН

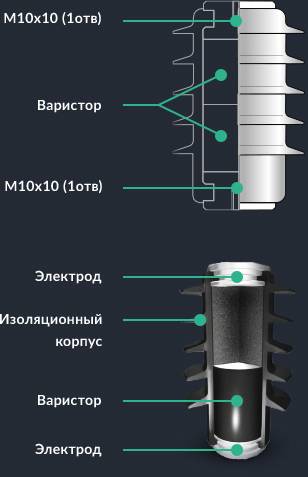

Конструктивно ограничители перенапряжения 10 КВ состоят из колонки варисторов, спрятанной под изоляционной оболочкой. При этом, исходя из необходимых характеристик и конструкции устройства, таких колонок может быть несколько. В качестве оболочки обычно выступает стеклопластиковая труба, которая способна воспринимать практически любой вид механической нагрузки, тем самым обеспечивая необходимую прочность устройству.

На эту трубу путем бесшовного прессования помещена трекингостойкая кремнийорганическая резина, которая образует внешнюю защитную оболочку с ребрами. Колонку варисторов с двух сторон поджимают два вывода в виде фланцев, которые ввернуты в трубу с двух сторон. Для их изготовления используется электротехнический алюминий, стойкий к коррозии.

Чтобы ограничители перенапряжения ОПНП хорошо выполняли свою задачу, они хорошо герметизированы. Осуществляется это надежным соединением фланцев, а также заполнением внутренней полости трубы желеподобным кремнийорганическим (силиконовым) каучуком. На случай внутреннего пробоя в трубе ограничителя предусмотрены отверстия, расположенные на определенном расстоянии друг от друга и закрытые защитной оболочкой. Это позволяет сбросить внутреннее давление устройства без разрушения на части.

Принцип работы

Работа ограничителя основывается на вольт-амперной характеристике нелинейного характера. Если на устройство поступает большое напряжение, то происходит падение электрического сопротивления практически до нулевого значения. В итоге высоковольтный импульс номиналом в несколько киловольт направляется прямиком в заземляющую цепь. Время, затрачиваемое на падение сопротивления, а затем на восстановление до исходного значения, ничтожно малое. Благодаря этому ограничитель перенапряжения ОПН способен выдерживать не один скачок напряжения, а целую серию высоковольтных импульсов.

Виды

В связи с большим разнообразием выполняемых функций, ОНП классифицируют по следующим показателям:

Структура условного обозначение ОПН

• Классу напряжения, на которое рассчитан элемент. Эта характеристика определяется параметрами сети, на которой используется устройство,
• Материалу защитного покрытия – наибольшее распространение получили элементы с использованием фарфора и полимеров,
• Классу защищённости – в зависимости от того, используется защитный блок внутри помещении или на открытой электроустановке,

  Климатическое-исполнение: У, ХЛ, УХЛ и другие

• Числу элементов и фаз – с учётом параметров оборудования или линии.

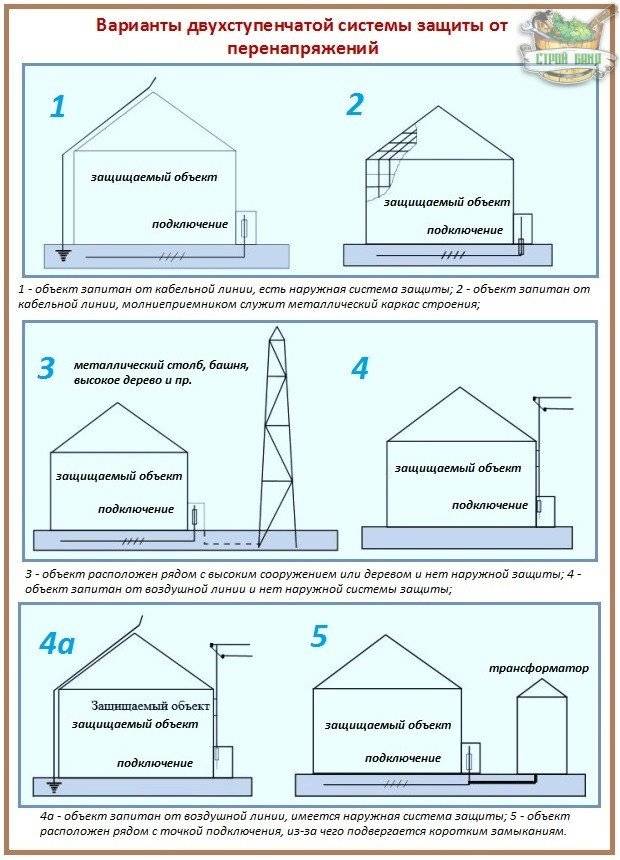

Может использоваться комбинация нескольких устройств, с выполнением ступенчатой защиты.

Обозначение ОПН и разрядников на схема

Материал

В зависимости от применённого материала защитной рубашки, защита может производиться посредством следующих видов устройств:

1. Фарфоровых – наиболее распространённая разновидность. Керамика устойчива к ультрафиолетовому излучению, поэтому может свободно применяться на открытых установках. Благодаря большой механической прочности, такие элементы могут одновременно выполнять роль опорной конструкции. К недостаткам следует отнести большой вес и хрупкость, что грозит травмами персонала при разлёте осколков в результате разрушения элемента.
2. Полимерных – в качестве материала наружного покрытия используется каучук, винил и другие искусственные составы. Данные устройства не поддаются воздействию влаги, обладают меньшим весом и хорошими диэлектрическими свойствами, способны выдерживать значительные механические воздействия, но накапливают на поверхности атмосферную влагу и плохо реагируют на солнечный свет.
3. Одноколонковых – в виде полупроводникового элемента с нелинейными характеристиками напряжения, с количеством дисков, в зависимости от категории оборудования.
4. Многоколонковых – используются на высоковольтном оборудовании и состоят из нескольких компонентов, объединённых в единый узел. Отличаются повышенной надёжностью и способностью реагировать на различные характеристики нагрузки.

Выбор вида ОПН зависит от параметров оборудования и условий его эксплуатации.

Принцип работы

Как работает УЗИП? Очень просто. При кратковременном превышении напряжения от заданного значения, происходит резкое падение сопротивления варистора, встроенного в корпус.

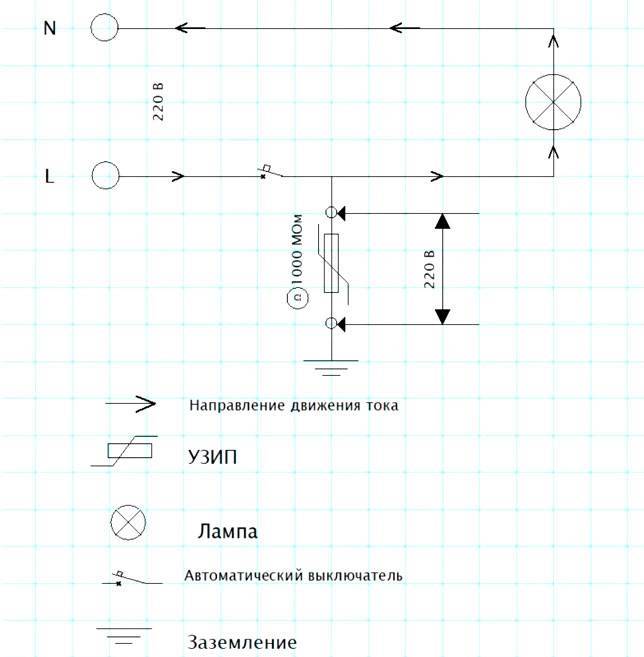

Вот наглядная схема принципа работы такого прибора. Через автомат 220В подключена однофазная нагрузка. В этой же цепочке присутствует УЗИП.

Один его контакт сидит на фазе, другой на заземлении. Подключение в цепь параллельное!

При этом всегда обращайте внимание на длину проводников, которыми подключено УЗИП. Они играют существенную роль

Так на кабеле длиной всего 1 метр, от молнии может генерироваться перенапряжение в 1000В.

Для эффективной защиты приходится уменьшать расстояние по кабелю. Поэтому общая длина всей цепочки, через которую подключается УЗИП (провод на фазу + провод до заземления) не должна превышать 50см!

А сечение самого кабеля для типа-2 должно быть от 4мм2 и выше, для класса 1 от 16мм2 и выше. Более подробно о всех нюансах подключения и ошибках при выборе правильной схемы читайте в отдельной статье.

Но вернемся к принципу работы. При нормальном однофазном напряжении в пределах 220В, встроенный варистор имеет большое сопротивление. Соответственно ток через него не течет.

Если же происходит кратковременный импульс, во много раз превышающий пороговое напряжение, варистор резко меняет внутреннее сопротивление, вплоть до нулевых значений.

Вследствие чего фаза через него спокойно устремляется на заземляющий контур. И все перенапряжение, грубо говоря, сливается в землю.

Как только импульс проходит, варистор автоматически возвращается в нормальное (закрытое) состояние.

При достаточно длительном воздействии импульса создается искусственное короткое замыкание, на которое срабатывает автомат, отключая всю цепочку.

Все будет зависеть от величины импульса, его продолжительности, грозового разряда и силы тока.

Остаточное напряжение, которое все равно в некоторой степени доходит до эл.приборов в этот кратковременный промежуток времени, получается сглаженным до безопасной величины и не оказывает негативных последствий.

Есть модели УЗИП моноблочные, а есть картриджные, со съемным варисторным блоком.

При его выходе из строя вам не придется менять целиком все устройство, достаточно будет заменить один элемент. Это все равно что поменять сгоревший предохранитель.

Как узнать, что УЗИП вышло из строя? По цветному индикатору на передней панели.

Он должен поменять свою раскраску с зеленого на красный.

Не путайте, индикатор выпадает и сигнализирует не просто о срабатывании, а о выходе из строя элемента!

Испытание опн методика образец протокол 6 кв 10 кв

Ограничитель напряжения (в дальнейшем ОПН – ограничитель напряжения нелинейный) является критическим устройством. Соответственно, он сам по себе источник потенциальной опасности, и просто пробой и выход из строя – не самые серьезные последствия неправильной эксплуатации.

ОПН необходимо периодически проверять, причем испытания нелинейных ограничителей напряжения – это строгая процедура, которая должна выполняться по ГОСТу.

Самые распространенные ОПН рассчитаны на 0.4, 6, 10, 35 и 100 кВ, и из-за большого разброса значений напряжения к ним применяются разные методики тестирования. Нормативные документы постоянно сверяются с международными аналогами, так что в нашем случае можно руководствоваться международным стандартом МЭК 60099-4:2004 и разработанным на его основе ГОСТом Р 52725-2007.

Разные производители вносят свои дополнительные коррективы, но только в части пороговых значений напряжения и тока. Сам же методы достаточно просты и недвусмысленно описаны в Правилах устройства электроустановок (ПУЭ) в пункте 1.8.31.

Зачем необходимо регулярно тестировать ОПН

Ограничители и вентильные разрядники проходят три этапа тестирования: квалификационное, периодическое и типовое.

Когда предприятие выпускает партию для определенного объекта обязательно проводится квалификационная проверка первой партии, чтобы убедиться, что технологический процесс не нарушен.

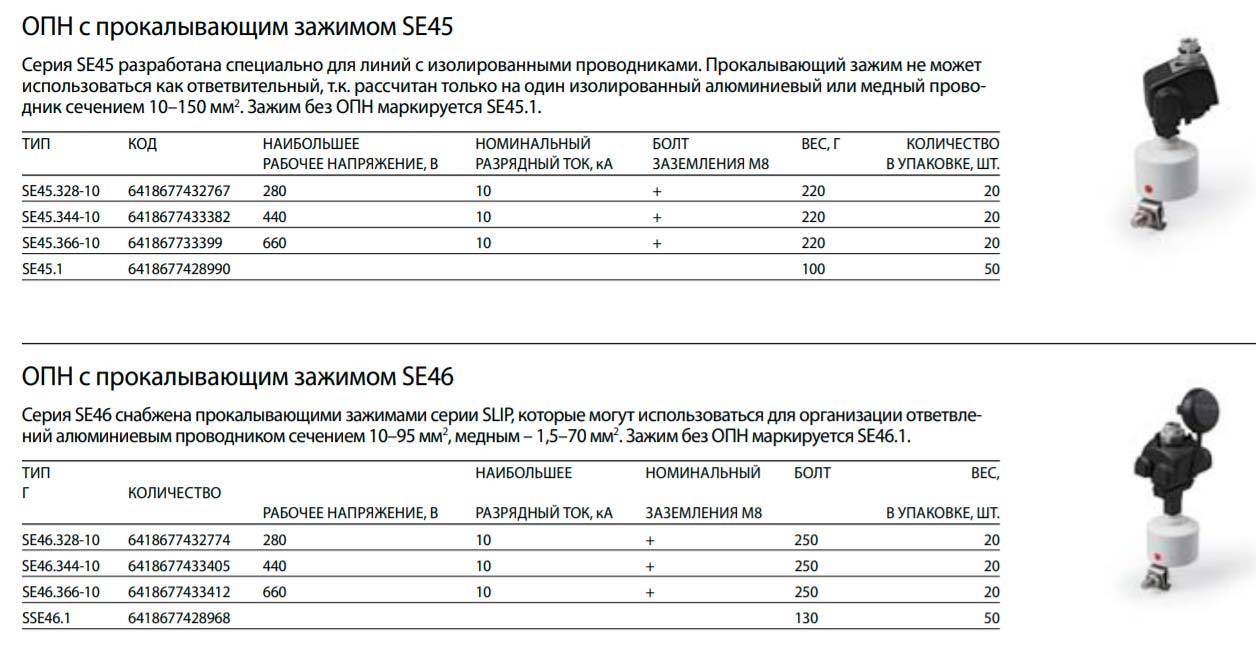

Ориентиры подбора ограничителей

• • • значение максимального рабочего напряжения, при котором устройство способно длительное время работать без отвода излишка энергии в систему заземления;
    • номинальное напряжение – характеристика, указывающая на то, какое перенапряжение при пуске оборудования может действовать на устройство целых 10 сек., не призывая его к «должностным» обязанностям;
    • величина номинального разрядного тока, согласно которой производится классификация, идентичная вышеуказанному варианту.
    • токовая пропускная способность, обозначающая предел снижения сопротивления ограничителя. Проще говоря, какой величины перенапряжение устройство сможет обрабатывать и сбрасывать без собственной поломки;
    • устойчивость к медленно возрастающему напряжению, которая означает способность устройства пропускать аномальный ток без разрушительных последствий;
    • предельный ток разряда, который может «обработать» устройство;
    • устойчивость к «коротышам», успевшим вывести прибор из строя, но не создавшим условий для взрыва оболочки…

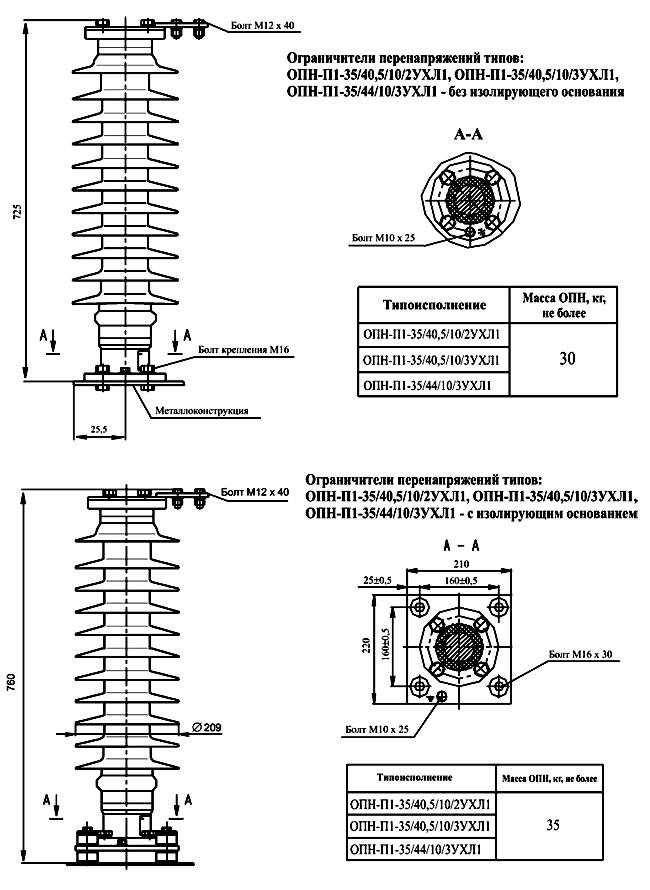

Устройство

Первичным и основным элементом, из чего состоит ограничитель перенапряжения, служит варистор, выполняющий роль нелинейного переменного резистора. Конструктивно ОПН состоят из варисторов, размещенных в корпусе, изготовленном из фарфора или высокопрочного полимера. Конструкция ограничителя выполнена с учетом условий, обеспечивающих взрывобезопасность, в случае возникновения токов . В зависимости от назначения и места установки ОПН могут быть исполнены в различных вариантах. Для ограничителей, используемых для защиты линий электропередач и оборудования промышленных объектов, на крышке корпуса предусмотрен контактный болт для подключения к сети, в комплект ОПН входит изолированная от контакта с землей плита основания.

Устройства, предназначенные для защиты от пиковых импульсов напряжения электрохозяйства квартиры или дачного домика, очень компактны, имеют привлекательный дизайн, а также снабжены устройством для крепления на . В зависимости от категории сложности, могут быть обустроены индикацией режимов работы и дистанционным управлением.

Устройство модульного ограничителя перенапряжения предоставлено на фото:

1. Корпус
2. Предохранитель
3. Сменный варисторный модуль
4. Указатель износа варисторного модуля
5. Насечки на зажимах

Ошибки при подключении

• Плохое заземление: перед монтажом УЗИП необходимо удостоверится в надёжности заземления – оно должно выдерживать сбрасываемые на него импульсы и быть в исправном состоянии, иначе в первой же грозе сгорит, потянув за собой на тот свет всю электрощитовую.
• Ошибка в схеме подключения: устройство надо ставить со знанием схемы заземления, используемой в щитке. Если такого знания нет, лучше доверить монтаж специалисту, обслуживающего домовые электролинии, либо максимально близко знакомого с ними.
• Не тот класс, не в том месте: есть несколько классов УЗИП, и каждый из них предназначен для определённых типов щитовых. Неправильный подбор устройства может стоить жизни домашней технике.

Похожее: Как правильно подключить автоматы в электрическом щите

Несмотря на состояние современных энергосетей, с их перебоями, устаревшей проводкой, и прочими радостями страны третьего мира, мы продолжаем использовать технику. И что бы ни случилось, можно надеется, в том числе, на окружающие защитные механизмы.

Виды и принцип действия защитных устройств

Защита электрической сети от скачков напряжения может осуществляться разными способами. Наиболее распространенными и эффективными считаются следующие:

• Молниезащитные системы.
• Стабилизаторы напряжения.
• Датчики повышенного напряжения, используемые совместно с УЗО. В случае неполадок они вызывают токовую утечку, под влиянием которой произойдет срабатывание защитного устройства.
• Реле перенапряжения.

Похожие функции выполняют блоки бесперебойного питания, с помощью которых компьютеры подключаются к домашней сети. Данные приборы не защищают от перенапряжений, они действуют как аккумуляторы, позволяя выполнить нормальное выключение компьютера и сохранить нужную информацию в случае внезапного отключения света. Стабилизировать напряжение это устройство не может.

Под действием молнии возникают электрические импульсы. Защита от их негативного воздействия осуществляется путем установки грозозащитного разрядника, используемого совместно с УЗИП – устройством защиты от импульсных перенапряжений. Он также известен, как автомат для защиты от перенапряжения. Кроме того, необходимо обеспечить дополнительную безопасность от электронного потока с параметрами, отличающимися от рабочих характеристик данной сети. Для этих целей используются специальные датчики, используемые с УЗО, и реле защиты от перенапряжения. Назначение и принцип работы данных устройств не такие, как у стабилизатора.

Основной функцией обоих компонентов является прекращение подачи электрического тока, когда перепад напряжения превысит максимальное значение, определенное паспортными техническими показателями этих устройств. После того как параметры сети нормализуются, реле включается самостоятельно и возобновляет подачу тока.

Защита от импульсного перенапряжения: частный дом с однофазным питанием

Монтаж электропроводки в частном доме, особенно выполненном из древесины и горючих материалов, требует тщательного соблюдения правил электрической безопасности.

Необходимо учесть, что здание может быть запитано по разным схемам заземления:

• типовой старой TN-C;
• либо современной, более безопасной TN-S или ее модификациям.

На картинке ниже представлена развернутая схема с защитой комбинированного класса 1 2, которое используется для установки после вводного автоматического выключателя.

Варистор ограничителя перенапряжения встроен в корпус модуля, защищает электрическую схему от прямых или удаленных атмосферных разрядов молний.

Традиционный для всех УЗИП сигнальный флажок имеет два цвета:

1. зеленое положение свидетельствует об исправности устройства и готовности к работе;
2. красное — о необходимости замены в случае срабатывания или перегорания.

Такой модуль может применяться во всех системах заземления, а не только TN-S. Он имеет 3 клеммы подключения:

1. сверху слева L — фазный провод;
2. сверху справа PE — защитный проводник заземления;
3. снизу N — нулевой провод.

На очередной схеме показан вариант использования защиты с УЗО. После него создается дополнительная шинка рабочего нуля N1, от которой запитаны все потребители квартиры.

Схема вроде понятна, вопросов не должно возникнуть.

Для дополнительных систем заземления TN-C-S и ТТ предлагаю к изучению и анализу еще две схемы. У них УЗИП монтируется тоже во вводном устройстве.

Цепи подключения счетчика, реле контроля напряжения РКН и УЗО, а также потребители подробно не показываю. Но принцип понятен: используется защитная шина PE.

Отсутствие шины РЕ диктует необходимость подключения УЗИП только между потенциалами фазного провода и PEN. Других вариантов просто нет.

Слева показан способ монтажа защиты для однофазной проводки, а справа — трехфазной.

Импульс перенапряжения снимается по принципу создания искусственного короткого замыкания в питающей цепи.

Защита проводки возложена на:

• трехполюсный вводной автоматический выключатель;
• однополюсные и трехполюсные автоматы отходящих линий;
• устройство защиты от импульсных перенапряжений комбинированного типа 1 2 3.

Учетом электроэнергии занимается трехфазный электросчетчик. После него в цепях рабочего нуля образована дополнительная шинка N1. От нее запитываются все потребители.

Шинки N и РЕ, модуль УЗИП подключены стандартным образом.

При раздельном использовании защит классов №1, 2, 3 следует распределять их по зонам I, II, III.

В предлагаемой разработке показан не чистый вариант подключения защит под систему заземления TN-C, а рекомендуемая современными требованиями модификация перехода на TN-C-S с выполнением повторного заземления.

Проводник PEN по силовому кабелю от питающей трансформаторной подстанции подается на свою шинку, которая подключается перемычкой к сборке рабочего нуля и шине повторного заземления.

Трехполюсный УЗИП, включенный после вводного автомата, защищает электрический счетчик и все его цепи, включая УЗО, от импульсов перенапряжения. Напоминаю, что он должен монтироваться в отдельном несгораемом боксе.

При отсутствии повторного заземления нижняя клемма модуля УЗИП подключается на шину PEN проводника отдельной жилой, а проводка работает чисто по старой системе TN-C.

Еще одна методика снижения нарастающего фронта броска импульса перенапряжения показана ниже. Здесь работают специальные реактивные сопротивления — дросселя LL1-3 с индуктивностью от 6 до 15 микрогенри, подбираемые расчетным путем.

Их монтируют в отдельном защитном щитке совместно с УЗИП. Так проще выполнять настройки и периодические обслуживания, профилактические работы.

Считаю, что необходимо указать еще на один вариант использования ограничителей перенапряжения и разрядников, которым иногда пренебрегают владельцы сложной электронной техники.

В отдельных ситуациях, как было у меня в электротехнической лаборатории на подстанции 330 кВ. Настольный компьютер подвергался различным видам облучения электромагнитных полей с частотами низкого и высокого диапазонов. Это сказывалось на отображении информации и даже быстродействии.

Однако при ударе молнии в рядом расположенную почву или молниезащиту такой путь может стать источником опасности. Исправить ситуацию позволяет метод создания дополнительной гальванической развязки.

Ее создают подключением разрядника. У меня использовалась разработка компании Hakel, как показано на картинке выше.

Общее устройство и принцип работы

Высокочастотное оборудование защищается не только молниеотводами, но и с помощью высоковольтных разрядников. Каждый из них состоит из двух основных частей – электродов и устройства для гашения дуги.

Один из электродов устанавливается на защищаемую цепь, а к другому подводится заземление. Между ними образуется пространство, известное как искровой промежуток. Когда напряжение достигает определенного значения, наступает пробой искрового промежутка между двумя электродами. За счет этого с защищаемого участка цепи снимается перенапряжение. Основным техническим требованием, предъявляемым к разряднику, является определенный уровень гарантированной электрической прочности в условиях промышленной частоты. То есть, при нормальном режиме работы сети разрядник не должен пробиваться.
После пробоя в действие вступает дугогасительное устройство. Под действием импульса повышается ионизация искрового промежутка, в результате чего пробивается фазное напряжение, действующее в нормальном режиме. Оно приводит к короткому замыканию и срабатыванию защитных устройств на этом участке. Основной задачей дугогасительного устройства как раз и является скорейшее устранение замыкания, до срабатывания средств защиты.

Широкое распространение получили конструкции газовых разрядников. В их состав входит коаксиальный элемент с незначительным разрядным промежутком, и патрон с выводом на землю. В промежутке между ними выполняется установка газоразрядного элемента в форме таблетки, заключенного в стеклянную или керамическую оболочку и оборудованного электродами с каждой стороны. Внутреннее пространство оболочки заполнено газом – аргоном или неоном.

В случае перенапряжения происходит срабатывание защиты: под действием высокой температуры в разряднике наступает резкое падение сопротивления. После этого образуется дуговой разряд с напряжением около 10 вольт. Каждый такой разрядник оборудуется собственным заземлением, в противном случае он будет бесполезен.

Во всех газовых разрядниках центральная жила коаксиального кабеля и первый электрод соединяются между собой. Второй электрод соединяется с заземленным корпусом разрядника. Когда через устройство проходит высокий импульс с большим напряжением, происходит пробой разрядника и центральная жила кабеля в течение короткого времени шунтируется на землю. Наблюдается существенное падение значения тока, до состояния гашения дуги, после чего наступает размыкание, то есть прибор находится в непроводящем режиме.

Газоразрядная трубка считается одноразовой деталью разрядника, требующая замены после каждого срабатывания.

Дифференциальный диагноз

На диагноз ОПН может указывать внезапное увеличение креатинина сыворотки крови или азота мочевины крови. Также важным фактором является пониженный диурез. Следует определить наличие хронических заболеваний почек.

При ОПН гораздо более эффективны методы лабораторной и рентгенологической диагностики чем история болезни и физикальное обследование.

История болезни

Возможность развития ОПН должно предполагаться у всех детей находящихся в критическом состоянии. Пониженный диурез, гематурия, дизурия, тошнота, рвота может сопровождать ОПН. Предродовая история и рождение могут помочь выявить причины ОПН у новорождённых, такие как олигомеганефрония у детей которые имели малый гестационный возраст при рождении (недоношенные) и др.

Физикальное обследование

• Нарушение выделения воды (диурез менее 10-12 мл/кг/сутки или 0,5 мл/кг/час)
• Нарастающая азотемия (азот мочевины более 7 ммоль/л, креатинин более 0,1 ммоль/л, остаточный азот более 30 ммоль/л)
• Дисбаланс электролитов (увеличение калия более 6 ммоль/л, снижение кальция менее 2 ммоль/л и натрия)
• Декомпенсированный метаболический ацидоз (ВЕ более 10 ммоль/л)

Отличие преренальной недостаточности от ренальной недостаточности:

ОПН	Плотность мочи	концентрация Na в моче	мочевина (моча) /мочевина (плазма)	креатинин (моча) /креатинин (плазма)	осмолярность (моча) /осмолярость (плазма)	проба с маннитолом (диурез)
Преренальная	>1015	<30	>20/1	>30/1	>1,8	>40 мл/час
Ренальная	<1015	>30	<10/1	<10/1	<1,2	<40 мл/час

Проба с Маннитолом — в/в 100 мл 20 % Манита за час. Нет диуреза — фуросемид 200 мг за час. Нет диуреза — ренальная недостаточность.

Что такое УЗИП и от чего оно защищает?

УЗИП – это устройство, которое защищает оборудование и эл.приборы в сети 220-380В от импульсных перенапряжений.

При этом не путайте импульсное перенапряжение, просто с повышенным, которое возникает при аварийных ситуациях – обрыве ноля или попадании фазы на нулевой проводник.

Импульсное длится не более 1 миллисекунды.

Никакое реле напряжения за это время отработать не успевает.

Помимо аббревиатуры УЗИП можно встретить и другие распространенные названия. Например, ОПС – ограничитель перенапряжения сети или ОИН – ограничитель импульсных напряжений.

Несмотря на разные названия, функциональное назначение у всех этих устройств одинаковая. Они должны выполнять две главные задачи:

защищать оборудование от последствий удара молнии

Причем не обязательно от прямого попадания, но и от возникающих “наводок” и импульсных разрядов при грозе.

От них выйти из строя могут не только работающие приборы, но и “спящие”.

То есть те, которые просто воткнуты в розетку – TV, холодильники, зарядки.

защищать от перенапряжений при коммутациях

Как сами понимаете, говорить об актуальности монтажа УЗИП в этом случае нужно не только для частных домов, но и для квартир в многоэтажках. Данная коммутация будет сопровождаться кратковременным импульсом, который спалит вам электронные компоненты телевизора, стиральной машинки или компьютера.

От всего от этого ни УЗО, ни диффавтоматы, ни реле напряжения не помогут.

А вот УЗИП реально спасет дорогостоящие приборы. Иногда такие импульсы не приводят к капитальной поломке, зато сопровождаются “зависанием” системы, потерей памяти и т.п. А это опять дополнительные расходы на ремонт, наладку и обслуживание.

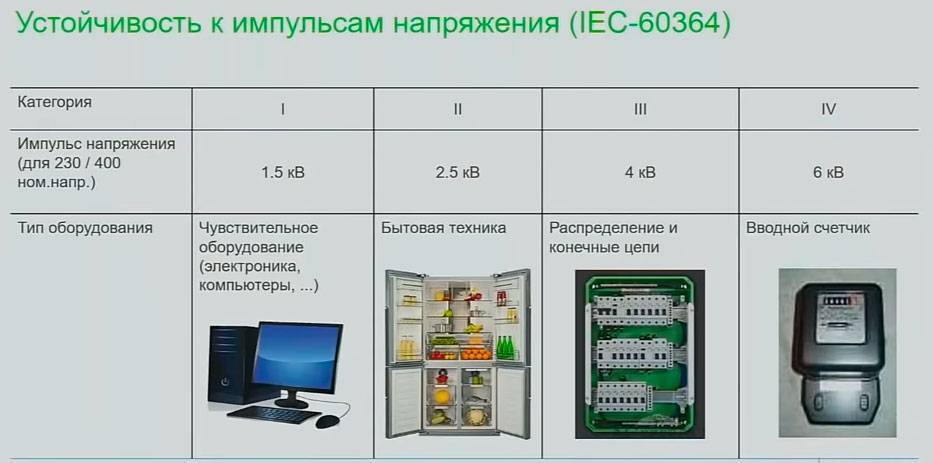

Если взять все домашние электроприборы и разбить их на категории электрической стойкости к импульсам напряжения, то получится следующая табличка:

Устройство разрядника

Разрядник состоит из двух основных частей: электродов и дугогасительного устройства.

Устройство разрядника  в зависимости от его вида бывает разным.

Разрядник имеет прочный герметичный корпус, который предохраняет его от внешних   механических повреждений. Промежуток между электродами называется искровым промежутком. Один из электродов присоединяется к защищаемому элементу электрической цепи, а другой обязательно заземляется. Без заземления разрядник бесполезен.

Важно то, что дугогасительное устройство несёт большее значение в работе разрядника, в ином случае разрядник  не сможет предотвратить от фазного пробоя. Фазный пробой повлечет за собой короткое замыкание (КЗ)

Рис 2. Устройство трубчатого разрядника

Пробивное напряжение – это одна из главных характеристик разрядника, которая показывает напряжение, при котором в разряднике, между его электродами возникает искры, то есть разрядник пробивается. Полярность подключение к электродам  2 и 3 не имеет существенной разницы, если это разрядник переменной сети.

Дугогасительное устройство в данном случае представляет из себя корпус, который выделяет газ. Современные методы производства позволяют создавать разрядники  различных характеристик.

Защита от импульсного перенапряжения: частный дом с однофазным питанием

Монтаж электропроводки в частном доме, особенно выполненном из древесины и горючих материалов, требует тщательного соблюдения правил электрической безопасности.

Необходимо учесть, что здание может быть запитано по разным схемам заземления:

• типовой старой TN-C;
• либо современной, более безопасной TN-S или ее модификациям.

Разберем оба случая.

Схема подключения УЗИП: 2 варианта по системе заземления TN-S

На картинке ниже представлена развернутая схема с защитой комбинированного класса 1+2, которое используется для установки после вводного автоматического выключателя.

Варистор ограничителя перенапряжения встроен в корпус модуля, защищает электрическую схему от прямых или удаленных атмосферных разрядов молний.

Традиционный для всех УЗИП сигнальный флажок имеет два цвета:

1. зеленое положение свидетельствует об исправности устройства и готовности к работе;
2. красное — о необходимости замены в случае срабатывания или перегорания.

Такой модуль может применяться во всех системах заземления, а не только TN-S. Он имеет 3 клеммы подключения:

1. сверху слева L — фазный провод;
2. сверху справа PE — защитный проводник заземления;
3. снизу N — нулевой провод.

УЗИП защищает электросчетчик и все цепи после него.

На очередной схеме показан вариант использования защиты с УЗО. После него создается дополнительная шинка рабочего нуля N1, от которой запитаны все потребители квартиры.

Схема вроде понятна, вопросов не должно возникнуть.

Для дополнительных систем заземления TN-C-S и ТТ предлагаю к изучению и анализу еще две схемы. У них УЗИП монтируется тоже во вводном устройстве.

Цепи подключения счетчика, реле контроля напряжения РКН и УЗО, а также потребители подробно не показываю. Но принцип понятен: используется защитная шина PE.

А вот в старой системе заземления ее нет, за счет чего снижается надежность и безопасность. Но все же она осуществляет защиту, поэтому и рассматривается.

Схема подключения УЗИП по системе заземления TN-C

Отсутствие шины РЕ диктует необходимость подключения УЗИП только между потенциалами фазного провода и PEN. Других вариантов просто нет.

Слева показан способ монтажа защиты для однофазной проводки, а справа — трехфазной.

Импульс перенапряжения снимается по принципу создания искусственного короткого замыкания в питающей цепи.
