Как установить бетонный лоток для отвода воды

Виды и конструктивные особенности лотков

В целом эта конструкция не полностью выполнена из бетона, т. к. цементный раствор для повышения прочности должен обязательно армироваться. Дорожные лотки представляют собой довольно простую канализацию, которая состоит из открытой трубы. Она может быть разных форм (квадратной, круглой) и дополняться различными материалами.

Фото – конструкция бетонного дренажа

К примеру, полимербетонные конструкции отличаются от арматурных своей легкостью и гладкостью. Они отлично транспортируют воду даже с небольшими абразивными частицами, редко засоряются и значительно меньше весят. Это облегчает монтаж дренажа. Часто бетон облегчается тем, что заливаются раствором неметаллические пруты, а жгуты из стекловолокна (для пучинистых почв).

Виды водоотводных лотков:

  1. Прикормочные. Обладают наименьшим диаметром, эти каналы используются для направления небольших потоков воды. В большинстве случаев их применяют для осушения дорог, трасс или создания периметральной дренажной системы вокруг дома;

  2. Гаражные. Их высота не более 10 см, поэтому их в большинстве случаев устанавливают на участки, где нет необходимости сильного поглощения и отвода воды. Достоинством является то, что благодаря гладким внутренним стенкам, они могут проводить воду с песком и грязью, не забиваясь;

  3. Коттеджные. Имеют несколько больший рабочий объем, нежели изделия для гаража. У них глубина более 15 см, следовательно, и значительно выше эффективность. В большинстве случаев, чтобы защитить их, конструкции накрываются крышкой;
  4. Дорожная система применяется при постоянных нагрузках. Её рабочая глубина более 19 см, а ширина свыше 16. Главным достоинством является то, что когда нагрузка значительно превышает допустимую норму, то дренажная система сгибается только в одной точке, а не по всей длине. Это помогает сохранить эффективность работы наружной канализации даже в сложных условиях работы – при таянии снегов, сильных ливнях или повышении уровня грунтовых вод;
  5. Канальная оснащена наибольшим рабочим сечением. Такие лотки также называются «междушпальные», т. к. устанавливаются на рельсах в проблемных местах. Их глубина может быть от 30 см до 60, при этом ширина остается приблизительно одинаковой – 30 см. Такие каналы используются не только для железных дорог, но и для болотистых почв и суглинков. Стоит отметить, что это одна из немногих лоточных систем, которая может не покрываться перекрытием – они изначально продаются без гнезда для решетки;

  6. Телескопические лотки. От всех прочих отличаются разностью форм. Их наиболее часто используют для участков, которые находятся под некоторым уклоном. Этот тип каналов отлично справляется даже с высоким напором стоков.

Размеры бетонных водоотводных лотков могут изменяться в зависимости от Ваших потребностей. К примеру, некоторые компании изначально предлагают к продаже специальные системы, которые могут раскрываться.

Достоинства и недостатки

Водоотводные лотки из бетона имеют ряд положительных особенностей, а именно:

  • свойства сырья противостоять коррозии, положительно сказываются на эксплуатационном сроке изделий, который исчисляется несколькими десятками лет;
  • дорожные лотки отличаются высоким уровнем устойчивости к отрицательным температурам, а также к резким колебаниям в показаниях термометра. Такая особенность дает возможность эксплуатировать изделия в совершенно любых условиях и в любой климатической полосе;
  • структура бетона, имеющая дополнительное укрепление металлом, обеспечивает прочность продукции;
  • несмотря на небольшие размеры конструкции с решеткой имеют внушительный вес, который обеспечивает устойчивость изделию даже в случае выпадения осадков, превышающих средний показатель, что приведет к поднятию уровня сточных вод в системе;
  • материал абсолютно безопасен для здоровья человека и не наносит вред окружающей среде, поскольку в составе имеет исключительно натуральные компоненты;
  • водоотводные лотки легко поддаются монтажу, кроме того, они имеют простую конфигурацию, поэтому практичны в использовании. Изделия не нуждаются в каком-либо специфическом уходе, достаточно регулярно проводить очистку дренажной решетки от скопившегося мусора;
  • все типы бетонных конструкций имеют вполне доступную стоимость.

Как и любая строительная конструкция, водоотводные лотки обладают недостатками. Некоторые специалисты причисляют к минусам изделий их большую массу, что в иногда затрудняет транспортировку продукции к месту установки.

Классификация

Учитывая назначение лотков, материалы, используемые в их производстве, должны быть довольно пластичными, и от их свойств напрямую зависит устройство водоотводных лотков. На сегодняшний день для изготовления водоотводных лотков используются полимеры, чугун и бетон. Эти материалы были выбраны не просто так: бетон и чугун очень хорошо подходят для использования литейными технологическими линиями, а пластик прекрасно обрабатывается методом термопластичной экструзии.


В результате получается довольно широкий ассортимент лотков, выполненных из разных материалов, а значит, все эти устройства имеют отличающиеся свойства. Поскольку от материала напрямую зависит конструкция и характеристики лотка, то классификация водоотводных лотков обычно осуществляется именно по типу используемого для их производства сырья.

Лотки водоотводные из бетона

Сегодня на рынке водоотводных систем появились бетонные, вибропресс и литые, изделия армированные не железом, а специальным стекловолокном или волокнами фибры. Такие изделия обладают не только показателями характерными для жби, но по сравнению с ними характеризуются меньшим весом, более низкой ценой и повышенными антикоррозийными показателями.

Кроме того, водоотводные лотки из бетона и железобетона возможно устанавливать на слабых грунтах с высокими подпочвенными водами.

Стеклоармированные и фибровые бетонные секции представлены на рынке классами по нагрузке от, А 15 до F900 и, за редким исключением, не укомплектованы чугунными решётками облегчённых конструкций, а также 2-х или 3-х уровневой системой уловителя песка

Это важно помнить при внесении цен в сметные расчёты строительства

Серии Basic А-15 и В-125 хорошо зарекомендовали себя на приусадебных участках, придомовых территориях, в зонах пеших и велосипедных прогулок.

Серия Standart С-250 применяется для обустройства пеших зон, мест с редким движением транспорта на минимальной скорости и городскими автостоянками.

Серии лотков Super D-400, Super E-600 и Super F-900 выдерживают нагрузки до 400, 600 и 900 кН/м соответственно и предназначены для мест с интенсивным движением, вплоть до применения в аэропортах и терминалах. Для обеспечения таких показателей в края лотков серии Super анкерно вмонтированы стальные канты — уголки толщиной 3 и 4 мм.

Кроме того, бетонные лотки изготавливаются с дополнительным вертикальным водоотводом и/или могут быть конструктивно обустроены собственными внутренними уклонами 5—50 мм.

Для придания большей герметичности ливневым системам, бетонные лотки в канавах соединяются между собой при помощи однокомпонентного MS-полимерного герметика.

Этапы установки

Перед тем как приступать к монтажу водоотводных бетонных лотков, необходимо подготовить соответствующую документацию, в которой будут содержаться данные о месторасположении водоотводов, а также информация об их комплектации. Работы по установке каналов для водоотвода включают в себя следующие этапы:

  • в первую очередь выполняется подготовка траншеи. Ее размер должен превышать габариты конструкции, которая будет в ней размещаться. Почву в углублении следует тщательно утрамбовать, чтобы грунт приобрел хорошую плотность;
  • далее, в траншею засыпается песок;
  • сверху на песчаном слое формируется бетонная подушка. Она обустраивается для того, чтобы исполнять роль опоры для водоотводного лотка;
  • при помощи специальной грузоподъемной техники конструкцию опускают в траншею. Слой из бетона позволит надежно зафиксировать лоток, что исключит его смещение при нагрузке в ходе эксплуатации;
  • после укладки желоба необходимо укрепить его раствором бетона по сторонам;
  • чтобы надежно зафиксировать изделия друг с другом, их скрепляют специальными пазами, а для обработки стыков используют герметик. Для таких целей подойдет акриловая или битумная продукция;
  • сверху на конструкцию устанавливаются решетки, а система отвода воды подключается к ливневой канализации;
  • чаще всего в конце образовавшейся системы обустраивают пескоуловитель.

Очень важным моментом при монтаже решетки является уровень ее расположения. Она должна находиться ниже дорожного основания как минимум на 5 мм. Немаловажным фактором также считается соответствующий уклон к колодцу либо другому виду приемника для воды. Монтаж водоотводной системы можно выполнять на уже существующее покрытие или же на заново создаваемое.

Процесс монтажа бетонных водоотводных лотков смотрите в следующем видео.

Назначение лотков для бетона

Подобное сооружение предназначено для заливания строительного раствора в опалубку будущей основы здания. Из бетономешалки по желобу происходит подача смеси к месту назначения. Однако если бетон будет заливаться в одну и ту же точку, то из-за неравномерного размещения смеси не получится ровная поверхность проектированного фундамента.

Остерегайтесь в данном случае расслоения в бетоне, когда водянистая часть раствора течет в дальние уголки опалубки, а более плотная остается в точке заливки. Допуская ошибки при подаче бетонной смеси посредством специального лотка, можно сделать низкокачественный фундамент, который довольно скоро начнет деформироваться.

Виды используемых лотков

Различают несколько видов бетонных лотков для отвода воды:

Бетонные

Такие желоба считаются самыми прочными в данной категории, они способны выдерживать внешнюю нагрузку в диапазоне 60-90 тонн. Изготавливаются посредством добавления цемента. Применяются для отвода ливневых стоков после осадков в канализационные стоки.

Полимербетонные

Сочетают в себе качества бетонных и пластиковых отводов воды. Производятся из кварцевого песка и гранитной крошки с добавлением специальных полиэфирных и эпоксидных смол. В данном случае цемент заменяют полимерными соединениями, в результате чего, конструкция обладает устойчивостью к воздействию различных химических элементов.

Пластик, входящий в состав материала, в разы облегчает конструкцию по сравнению с бетоном. Для частного строительства, используют желоба с решетками и без решеток, их масса на порядок меньше лотков из железобетона.

Полимерпесчаные

Желоба данного вида являются самым современным технологическим решением среди лотков водоотведения, обладают особой пластичностью и очень длительным сроком использования. Желоба производятся из полимерной крошки с добавлением специального песка мелкой фракции. В прочности не уступают бетонным изделиям, но имеют маленький вес, благодаря чему легко монтируются.

Подготовка к изготовлению желоба

При изготовлении устройства для транспортировки бетона необходимо учитывать следующее:

  1. Конструкция должна соединять емкость бетономешалки с опалубкой будущего фундамента.
  2. Она должна находиться под определенным углом, что позволит смеси беспрепятственно стекать под воздействием собственного веса в нужное место.

Для изготовления конструкции потребуются нижеуказанные инструменты:

  1. Ножовка или пила.
  2. Измерительная рулетка.
  3. Болгарка.
  4. Молоток.
  5. Угольник.
  6. Шуруповерт.

Следует подготовить материалы:

  1. Обрезную доску 25х120 мм.
  2. Гвозди или шурупы.
  3. Линолеум, жестянку или полиэтиленовую пленку.
  4. Блоки или брус под опоры.


Схема опалубки.

Кроме того, начиная процесс изготовления, следует учитывать несколько основных правил, предъявляющих особенные требования к устройствам данного типа. Так, изготовленный желоб по всей своей длине должен иметь неизменный уровень уклона. Если уклон уменьшится, прохождение бетонной смеси может замедлиться, после чего это приведет к закупорке либо преждевременному застыванию бетона. Если уклон устройства, наоборот, увеличится, и заливка начнет осуществляться быстрее, бетонный раствор может распасться на отдельные части, что неминуемо приведет к ухудшению качества смеси. Основа фундамента потеряет свою надежность и будет недолговечной.

Создавая желоб, уровень его укона следует рассчитывать, исходя из степени дальности подачи бетона, а также его консистенции. Жидкие смеси, которые миксер подает на небольшие расстояния, допускают маленькие уклоны. Если же смеси достаточно густые или подаются на значительные расстояния, то и желоба должны быть максимально крутыми.

Влияет на сохранение однородности бетонной смеси и такой показатель, как форма конструкции. Высокий и узкий желоб, изготовленный своими руками, при транспортировке смеси позволяет сближаться отдельным частицам раствора. Но при этом его необходимо сделать достаточно глубоким, чтобы бетон при прохождении по нему не переливался через бортики.

Полимерные

Лотки, изготовленные из полимеров с минеральными добавками, имеют очень хорошие эксплуатационные характеристики. Полимерные лотки хорошо сопротивляются воздействию агрессивных сред, особенно химических, и выдерживают высокие нагрузки, вплоть до 60 тонн на квадратный метр. Кроме того, материал практически невозможно повредить механически: царапины или сколы на полимерных лотках не возникают. Применять полимерную продукцию можно при температуре от -50 до 120 градусов по Цельсию. Хорошие показатели обеспечивают полимерным лоткам широкую сферу применения: их можно применять как для отведения воды возле зданий, так и для водоотвода от железных дорог. Один элемент лотковой конструкции весит около 9-14 кг.

Размеры типового лотка из полимера варьируются в следующих пределах:

  • длина – 1 м;
  • ширина – 0,14 – 0,5 м;
  • высота – 0,06 – 0,79 м;
  • диаметр – не менее 0,1 м.

Типы и размеры железобетонных лотков

Существует два типа изделий для «транспортировки» воды: Лотки оросительных систем и Лотки дорожные водоотводные комплектуемые защитными решетками. Соответственно названию первый тип изделий используется для строительства систем орошения сельскохозяйственных площадей, а второй тип для обеспечения быстрого отвода дождевых и талых вод от шоссе, автомагистралей, городских дорог и пешеходных тротуаров.

Основные характеристики и размеры лотков для систем орошения регламентирует ГОСТ 21509-76 «ЛОТКИ ЖЕЛЕЗОБЕТОННЫЕ ОРОСИТЕЛЬНЫХ СИСТЕМ», а основные характеристики и размеры изделий для комплектации систем водоотведения дорог и пешеходных переходов нормативный документ ГОСТ 32955-2014 «Лотки дорожные водоотводные».

Лоток железобетонный водоотводный - типы и размерыЛоток железобетонный водоотводный - типы и размеры

Лотки железобетонные водоотводные ГОСТ 21509-76

Лотки данного типа предназначены для строительства оросительных систем рассчитанных на прокачку воды в количестве до 5 метров кубических в час. Изделие представляете собой железобетонный параболический желоб определенных размеров, который может быть установлен на опорах или плитах, либо уложен в почву.

В зависимости от способа монтажа лотки для оросительных систем маркируются как ЛВ или ЛРГ. Лотки ЛВ устанавливаются на опоры или плиты, а изделия ЛРГ укладываются непосредственно в почву.

Пример обозначения железобетонного водоотводного лотка серии ЛВ высотой 400 мм: ЛВ4. Заводы ЖБИ предлагают к продаже следующие виды и габариты лотков для строительства оросительных систем, приведенные в Табл1.

Табл.1

ОбозначениеГабаритные размеры, ммВес, кг
ДлинаВысотаШиринаТолщина стенки
ЛР45980400908501080
ЛРГ4
ЛР660010841420
ЛРГ6
ЛР88001240601920
ЛРГ8
ЛР1010001804753310
ЛРГ10

Лотки железобетонные водоотводные ГОСТ 21509-76 изготавливаются из тяжелого бетона марки М300, усиленного стальной арматурой. Для возможности сборки в единую систему и установки на опоры (плиты) каждое изделие оснащается закладными изделиями под сварку и параболической выемкой под укладку уплотнения.

Дорожные лотки железобетонные водоотводные ГОСТ 32955-2014

Изделия этого типа используются для приема поверхностных вод для дальнейшего направления в системы канализации. Имеется ввиду сточная вода, поступающая с проезжей части, пешеходных тротуаров, обочин дорог или поверхности почвы.

При этом в соответствии с требованиями нормативного документа конструкция водоотводных изделий представляет собой комплект – лоток железобетонный водоотводный с решеткой, изготовленной из чугуна.

Лоток железобетонный водоотводный - типы и размерыЛоток железобетонный водоотводный - типы и размеры

Нормативный документ определяет оседающие конструктивные типы дорожных водоотводящих лотков: коробчатые, щелевые, открытые, прямоугольные, U-образные, бордюрные, кольцевые и другие виды.

При этом лотки могут изготавливаться как на заводах ЖБИ и доставляться на строительные площадки готовыми к установке, так и изготавливаться непосредственно на строительных площадках методом заливки армированного бетона.

ГОСТ 32955-2014 не регламентирует жесткие размеры лотков железобетонных водоотводных дорожных. Покупателям предлагается широкий выбор габаритов лотков в зависимости от конкретных задач и протяженности линии водоотведения:

  • Длина от 400 до 4 000 мм и более.
  • Ширина от 500 мм и более.
  • Высота от 200 мм и более.

Конкретные размеры лотков и решеток могут отличаться от ГОСТовских. Другими словами, габариты, конфигурация, типы дорожных водоотводящих лотков и решеток оговариваются в проектах конкретных сооружений. Как и в предыдущем случае, для изготовления дорожных лотков используется тяжелый армированный бетон марки М300 приготовленный на цементе марки не ниже ЦЕМ I 32,5Н ПЦ.

Лотки водоотводные из железобетона

Выбирая лоток водоотводный бетонный для любой системы, сначала необходимо тщательно изучить все плюсы и минусы изделия, технические свойства, особенности эксплуатации, правила монтажа, разновидности и т.д. Все это поможет правильно выполнить расчеты и смонтировать качественную, надежную и долговечную систему.

Разновидности

Лотки бывают разными по назначению. Несмотря на то, что все они созданы для отвода воды и предполагают определенную стандартную конструкцию, при выборе изделия для конкретной системы нужно рассмотреть все варианты.

Бетонные водоотводы по назначению:

  • Ливневые – используются для монтажа каналов по сбору и отводу атмосферных осадков с территории.
  • Водопропускные – секционные каналы, созданные для самотёчного отведения вод разного типа.
  • Дренажные лотки – актуальны для использования в конструкциях оснований, цокольных/подвальных этажей.
  • Телескопические – осуществляют отвод воды со склонов, мостовых сооружений.
  • Прикромочные – удаляют лишнюю воду от проезжих частей к кюветам.
  • Канализационные – используются для транспортировки стоков к коллекторным канализационным системам.

Водоотвод бетонный может быть выполнен в двух модификациях – сборным или цельным. Оба варианта могут быть двух форм: в виде плиты перекрытия параболической или трапециевидной плоской формы, а также в формате П-образной скобы с круглым либо прямоугольным желобом. Все открытые лотки требуют докомплектации специальными защитными решетками.

Водоотводные лотки бетонные с решетками или без выпускаются в больше, чем 150 типоразмерах, обозначаются буквой Л (лоток) и двумя цифрами через дефис: первая отображает номер серии в диапазоне 1-38, вторая указывает на максимально допустимое значение вертикальной нагрузки на лоток (выраженное в кН/м).

Дополнительно за буквой Л производители могут указывает свои символы, которые обычно расшифровываются в прайс-листах. Так, Лдр – это дренажный лоток, Лд – доборный (уменьшенной длины, что позволяет более удобно выполнять завершение трассы) и т.д.

Преимущество ЖБИ изделий

Бетонный лоток для отвода воды производится в соответствии с ГОСТом 21509-85 по технологии вибропрессования. В производстве используются марки бетона от М200 до М400 (в редких случаях, обычно чуть меньше). Каналы получаются плотно структурированными и прочными, стойкими к различным негативным факторам, перепадам влажности/температуры, жаре/морозу.

В конструкции могут присутствовать деформационные швы (обязательно заделанные битумной мастикой в качестве гидроизоляции), что делает изделия более стойкими к механическим воздействиям. В состав бетона вводят пластификаторы, которые существенно повышают показатели морозостойкости, влагостойкости, стойкости к коррозии. Также дополнительная прочность лотков обеспечивается арматурным каркасом из стальных стержней классов А-I и А-III.

Основные преимущества бетонных лотков для воды:

  • Полная водонепроницаемость.
  • Высокий уровень стойкости к разным агрессивным воздействиям.
  • Усиление металлов, что повышает прочность.
  • Стойкость к перепадам температур, морозу и жаре.
  • Способность принимать и отводить большие объемы воды.
  • Стойкость к механическим повреждениям, вибрации.
  • Эстетичный вид.
  • Простой и быстрый монтаж.
  • Длительный срок эксплуатации.
  • Сравнительно невысокая стоимость.
  • Универсальность применения лотков для самых разных систем.
  • Гладкая поверхность, за счет чего осуществляется отвод не только воды, но и мусора.
  • Экологическая чистота и безопасность в эксплуатации.
  • Отсутствие необходимости в реализации больших объемов земляных/монтажных работ, благодаря чему лотки часто используются в монтаже водосливной системы в частных домовладениях.

Недостатков у изделий достаточно мало: большой вес (что в определенной мере повышает временные, финансовые и трудозатраты на монтаж), немалая стоимость транспортировки, потеря всех основных характеристик при несоблюдении производителем технологии.

Монтаж водоотводных лотков

Чтобы установить водоотводной лоток своими руками дополнительно потребуется:

  • песок;
  • бетон;
  • герметик.

Для корректной работы системы водоотведения применяется пескоуловитель, предотвращающий засорение канализационных труб.

Установка пескоулавливателя

Пескоуловитель представляет собой небольшой контейнер, соединяющий систему водоотводных лотков с канализационными трубами, отводящими собранную дождевую воду к месту ее утилизации или дальнейшей обработки.

Чаще всего водоотвод с канализацией соединяют при помощи пескоуловителя

Чаще всего водоотвод с канализацией соединяют при помощи пескоуловителя

Прибор работает за счет разницы в высоте входящего и выходящего отверстий. Различные примеси (песок, глина, листва и так далее) оседают на дне оборудования.

Чтобы установить пескоуловитель, надо:

  1. подготовить яму, размеры которой чуть больше, чем габаритные размеры устройства;
  2. на дне ямы соорудить прочное бетонное основание, которое требуется для крепления прибора и защиты его от перекосов;
  3. на бетонную основу выложить небольшое количество песка. Это создаст дополнительную защиту оборудования от воздействия грунта;
  4. при помощи болтов прикрепить пескоуловитель к бетонной основе;
  5. соединить оборудование с входящими и выходящими системами отвода воды;
  6. закопать яму, используя метод обратной засыпки грунта.

Правильно установленный пескоуловитель

Правильно установленный пескоуловитель

Пескоуловитель является неотъемлемой частью системы водоотведения. Если этим прибором пренебречь, то компоненты системы будут постоянно засоряться, что значительно сократит ее работоспособность и срок службы.

Монтаж водоотводного лотка

Укладка водоотводных лотков производится в следующем порядке:

  1. Согласно с разработанным проектом размечается месторасположение сети лотков.
  2. Выкапывается траншея, соблюдая основные правила монтажа канализационных систем. Глубина траншеи зависит от высоты устанавливаемого лотка. Необходимо предусмотреть дополнительную глубину для подкладки. Сам лоток должен быть на 5 мм ниже уровня земли. Кроме глубины траншеи надо соблюсти естественный уклон все системы водоотведения.

Для правильной работы системы водоотведения необходимо соблюсти уклон в 10 мм на один метр водоотводного лотка.

Правильно установленный водоотводной лоток

Правильно установленный водоотводной лоток

  1. На дне траншеи оборудуется основание. Если монтируются бетонные или полимербетонные лотки, то достаточно применить песчаную или песчано-гравийную подушку. Если производится установка лотка водоотводного, изготовленного из пластика, то целесообразнее делать бетонную основу, предотвращающую деформацию изделия под воздействием грунта.
  2. В подготовленные траншеи, соблюдая уклон водоотводных лотков, укладываются сами изделия.
  3. Устройство лотков водоотводных предусматривает наличие креплений – защелок с обеих сторон изделия.  Для придания стыкам дополнительной прочности их можно обработать специальным герметиком, устойчивым к низким температурам и повышенной влажности. Например, можно использовать герметик Masterflex.
  4. Чтобы пластиковые лотки служили более длительный срок, с каждого бока приспособления (в месте соприкосновения с землей) дополнительно оборудуется бетонная подложка. Этот аспект также фиксирует лоток на своем месте и защищает его от сдвигов, приводящих к неработоспособности системы
  5. Поверх лотка устанавливается решетка.

Система поверхностного водоотведения, состоящая из водоотводных лотков, подключается к общей канализационной сети через пескоуловитель.

Водоотводные лотки и фильтр пескоуловителя требуется постоянно очищать от скопившегося в них мусора. В противном случае будет снижаться пропускная способность системы водоотведения.

Основная часть

Основная составляющая лотка для хранения и заливки бетона – это большая, желательно не менее 200 л, емкость. Если объем лотка, изготовленного своими руками, будет меньше, это существенно увеличит производственный цикл.

Схема монтажа бетонного лотка.

  1. Вместимость в 200 л обеспечивает выход до 10 ведер бетона, именно этого количества обычно достаточно для одного цикла работ. В качестве бадьи вполне подойдет самая обычная металлическая бочка, которую можно приобрести на обычном строительном рынке.
  2. Если есть возможность, емкость можно сварить и самостоятельно. Для этого необходимы пять листов стали, которые привариваются друг к другу в форме коробки. Толщина листа должна быть около 1,5 мм.
  3. Сварку стали такой толщины проводят электродами в диаметре 1,5-2,5 мм. Используемая сила тока – от 20 до 100 А. Лучше использовать сварочный аппарат с увеличенным напряжением холостого хода, так как при сварке материалов с небольшой толщиной обычные аппараты не могут обеспечить достаточную устойчивость дуги.

Так как тонкие листы нужно сварить как можно более быстро, должны использоваться электроды с достаточно высоким коэффициентом расплавления.

Сварка стыковых соединений для получения надежного шва должна производиться в вертикальном положении. Это позволяет достичь малого коэффициента проплавления металла.

Сварку проводят по направлению сверху вниз, не останавливаясь на каком-то одном месте, электрод необходимо наклонять по ходу движения сварки под углом в 35-40 градусов к поверхности.

Для большей надежности при проведении сварки стыков рекомендуется использовать различные теплоотводящие подкладки или прутки из стали, которые укладываются между стыкуемыми листами.

Схема стыковки бетонных лотков.

  • сварку стыка нужно производить одним слоем сверху вниз, наклоняя пластины под углом 20 градусов. Электрод двигают строго над прутком, стараясь не допускать поперечных колебаний. Если соблюдать это условие, то кратер будет держаться на прутке;
  • оплавление кромок стальных листов достигается косвенным тепловым воздействием сварочной дуги. В нижней части шва образуется практически ровный шов с хорошим оплавлением краев, без каких-либо признаков, указывающих на наличие в шве прутка. Внешняя сторона сварного шва гладкая, не содержит срезы и другие дефекты;
  • проводя сварку листов лотка толщиной 1,5 мм, лучше всего взять пруток 3 мм в диаметре и состыковать его с кромками листов при помощи электродов диаметром 2 мм, используя ток в 50-60 А, а саму сварку производить более крупными электродами диаметром около 2,5 мм током от 80 до 90 А.

Сварке лотка для бетона нужно уделить особое внимание, ведь он должен быть прочным и удерживать бетон, обладающий большой массой. Кроме того, в процессе транспортировки лоток будет подвергаться различным нагрузкам и физическим воздействиям

Выбирая в качестве основы готовую металлическую бочку, нужно убедиться в ее качественной сварке и в отсутствии каких-либо дефектов металла. Если бочка долгое время находилась в неблагоприятных условиях под открытым небом, то на ее поверхности могли появиться следы коррозии, т.е. разрушения металла.

Лоток с такой основой не прослужит долго, а усилия, прилагаемые для его изготовления, будут напрасными.

Бетонные

Материалами для изготовления бетонных лотков служат различные смеси, армированные стекловолокном, полимербетоном и стальной проволокой. Метод производства – вибрационное литье, при котором отлитую, но не застывшую форму погружают на специально оборудованный стенд. Бетонные лотки очень прочны, особенно в сравнении с типовыми железобетонными конструкциями. Используются лотки из бетона по-разному: из них можно сделать как домашнюю систему водоотведения, так и дренаж для автодорог.

Размеры бетонных лотков:

  • длина – 0,5 – 4 м;
  • ширина – 0,14 – 0,43 м;
  • высота – 0,15 – 0,88 м;
  • диаметр может варьироваться, но не может быть меньше показателя DN 100.

Точные размеры лотков определяются для конкретных случаев или по стандартам той или иной отрасли.

Достоинства и недостатки

Бетонным желобам присущи следующие положительные свойства:

  1. Низкая цена.
  2. Устойчивость к воздействию химических веществ.
  3. Коррозиеустойчивость.
  4. Высокая степень прочности.
  5. Влагонепроницаемость.
  6. Устойчивость к колебаниям температур.
  7. Цельность сооружения.
  8. Универсальность применения.
  9. Гладкая поверхность способствует эффективному отводу мусора.
  10. Изделие является экологически чистым.
  11. Нет замены по более низкой стоимости.
  12. Устройство системы в частном строительстве не требует значительных монтажных и земляных работ.
  13. Длительный срок эксплуатации (более 50 лет).

К недостаткам конструкции можно отнести:

  1. Большая масса затрудняет монтаж желобов.
  2. Высокая стоимость транспортировки лотков.

Компоненты системы поверхностного отвода воды

Для приусадебных участков, отличающихся большой площадью одних лотков для отвода необходимого количества вод, может быть недостаточно. На большой территории лучше разместить несколько компонентов, предназначенных для слива в канализацию грунтовых, талых и дождевых вод. К ним относятся:

что в себя включает водосточная система, перечень элементов: дождевики, пескоуловитель, решетки для лотков,

  1. Пескоуловители
  2. Дождеприемники
  3. Водоотводные лотки
  4. Дренажные решетки
  5. Решетки для дождеприемника

Второй компонент предназначен для сбора воды с кровли участка. Он применяется как для ливневого, так и точного водоотведения. Лотки, как вы уже поняли, отвечают за транспортировку воды в канализацию.

Дренажные решетки при этом обеспечивают защиту процесса от попадания не нужного мусора. Решетки для дождеприемника защищают указанный элемент от попадания камней и прочих габаритных компонентов.

Конструктивные особенности

Жилые строения и строения общего назначения для эффективного функционирования нуждаются в определенной коммуникации как внутренней, так и внешней, которая решает вопросы, касающиеся благоустройства территории при воздействии факторов окружающей среды. Одной из таких задач является отведение дождевой либо талой воды, доставляющей массу неудобств людям, а также технике и строениям разного типа. Накопившуюся влагу необходимо своевременно вывести в канализацию либо в места, где она не будет служить препятствием и не сможет нанести вред конструкциям и объектам.

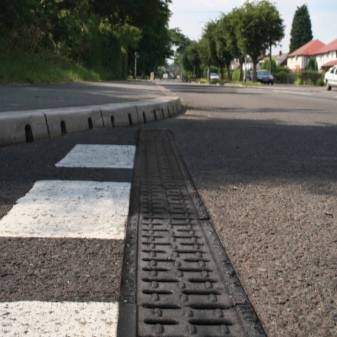

Для подобных целей широко используются специальные системы для отвода воды, благодаря которым лишняя вода поступает в водосточные каналы. Главным элементом конструкции является водоотводный лоток, который чаще всего изготавливается из бетона. Его дополнительно укомплектовывают различными крышками и решетками. Подобные дополнительные элементы обеспечивают защиту от загрязнения мусором и листвой.

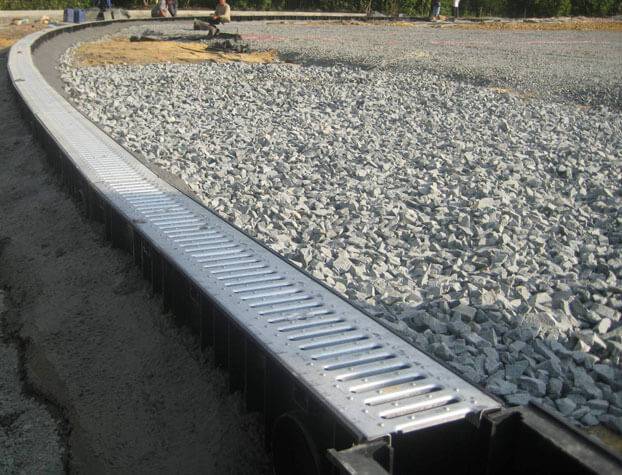

Лотки могут быть с решеткой, выполненной из разного сырья. Подбор приемлемого материала производится исходя из области эксплуатации водоприемного изделия и степени механической нагрузки. Монтаж решеток выполняется при помощи специальных винтов, поскольку в некоторых случаях требуется периодическая чистка изделий. Лоток представляет собой продолговатую емкость квадратной, прямоугольной либо округлой формы.

Для изготовления конструкций применяются разные марки фибробетона. Все виды водоотводных лотков производятся в соответствии с ГОСТ. Специфика приготовления рабочего раствора предполагает введение в смесь мелких полипропиленовых волокон, за счет которых появляется возможность минимизировать усадку изделия и увеличить устойчивость к деформации. Помимо волокон, в раствор иногда добавляют металлическую фибру.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
