Гофра для электропроводки: виды, характеристики и монтаж электропроводки в гофре

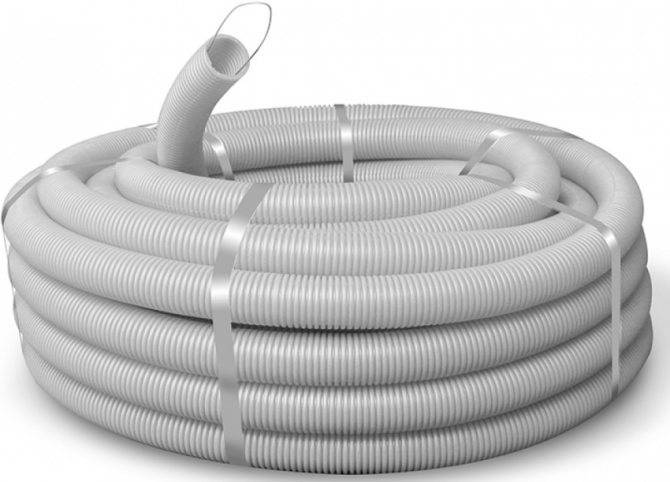

Виды гофры и ее особенности

На данный момент на рынке представлено богатое разнообразие гофры, различающейся как по материалу изготовления, так и по сфере применения. Наиболее надежной считается металлическая гофра.

Итак:

  • Для дополнительной защиты кабельной продукции от других видов воздействия применяется более дешевая продукция из ПВХ. Кроме защиты от механических воздействий она неплохо справляется с функцией дополнительной электрической защиты. Ведь сопротивление изоляции ПВХ гофры достигает 200 Мом, что при норме ПУЭ в 0,5 Мом для электрических сетей 380В является отличным показателем.
  • Последним вариантом гофры, на сфере применения которой мы сегодня остановимся более подробно, является гофра для автопроводки. Основным ее отличием от гофры из ПВХ являются ее размеры. Если для обычной ПВХ гофры минимальный размер диаметра шланга составляет 16 мм, то для автомобильной гофры, представлены размеры, начиная с 5 мм. Неудивительно, что такая экономия пространства быстро нашла свое применение не только в автомобильной отрасли, но и в строительстве.


Размеры автомобильной гофры

Преимущества и недостатки прокладки провода в автомобильной гофре

Автомобильная гофра в целом обладает теми же свойствами, что и обычная гофрированная труба из ПВХ. Она отлично гнется, выдерживает температуры от -25°С до +90°С и имеет большой выбор цветовых решений. Но она имеет и ряд дополнительных преимуществ в первую очередь связанных с ее диаметром.К преимуществам можно отнести:

  • Защита от механических воздействий
  • Защита от поражения электрическим током вследствие низкой электропроводности материала
  • Защита от вредного влияния окружающей среды и материалов (масел, кислот и тому подобное)
  • Защита от воспламенения при использовании гофры не поддерживающей горения.
  • Защита проводов разного класса напряжения, проложенных в одном месте, от соприкосновения при повреждении.
  • Привлекательный внешний вид
  • Возможность установки разрезной гофры на уже проложенные провода или кабели.


Прокладка проводки в автомобильной гофре

А вот недостатков гофра для автомобильной проводки имеет не так уж много, и все они свойственны любому типу гофры:

  • Более высокая стоимость проводки провода при использовании гофрированной трубы.
  • Большее количество времени и определенная сложность прокладки провода.
  • Повышенный нагрев провода при неправильном расчете нагрузки кабельной линии.

Прокладка кабеля в гофре: разновидности гибких изделий

На данный момент защитный полимерный рукав выпускается для разных строительных потребностей, включая канализационную гофру и защиту для кабеля разного напряжения. В зависимости от свойств полимера и размера гофры для кабеля специалисты рекомендуют применять ее для разных типов проводки:

  • для силового кабеля;
  • для слаботочных сетей (телефоны, телевизионный и компьютерный UTP провод).

Защитная гофра, в соответствии с назначением, выпускается не только в полимерном, но и в металлическом исполнении. Гибкие трубные изделия отличаются материалом, цветом и конструктивным исполнением (например, есть двойная гофра). Внутри изделия протягивают кабель, нередко даже не один – все зависит от условий работы и типа проводки:

скрытой внутренней;

Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам

  • наружной;
  • подземной.

Существует другой тип классификации изделий – по степени прочности:

  • легкие трубы;
  • тяжелые;
  • сверхтяжелые.

По степени прочности различается гофра: легкая, тяжелая и сверхтяжелая

Легкая гофра применяется для скрытого монтажа внутри здания (чувствительна к ультрафиолету). Тяжелые и плотные гофрированные изделия выпускаются для укладки под землей (отличаются повышенной стойкостью к давлению).

Для удобства определения назначения используется условное цветовое обозначение, что отражено в таблице:

№ п/пЦвет гофрыСфера применения
1.СерыйСтандартный электропровод
2.БелыйКомпьютерные сети, интернет
3.ЗеленыйТелефонный или другой слаботочный кабель
4.КрасныйВнешний силовой электрокабель
5.СинийВ системе «теплый пол» и гибких водогонах
6.ЖелтыйНужды газоснабжения
7.Гофра черная и коричневаяИзолированные провода бытовой техники и других электроприборов

Это общий промышленно-строительный стандарт, но его не всегда придерживаются, особенно если в остатке после большого объема работ наблюдается небольшой запас изделия в бухтах.

Как осуществляется прокладка кабеля в гофре и демонтаж, нужен ли зонд

До появления защитных гибких труб из ПВХ для электротехнических систем кабель напрямую замуровывали в углубление в стене. Монтаж осложнялся тем, что открытые концы прикручивались к шине или другой опоре, пропускаемой в отрезке металлической трубы. При аварийных ситуациях или неполадках кабель извлекали из-под штукатурки (с риском повреждения).

В большинстве случаев производители изготавливают гофротрубу с протяжкой для простоты прокладки электрических сетей

При внимательном изучении линейки современных предложений в данной области применения становится очевидно, что продается обычная полая гофра и изделие с внутренним зондом. Его нередко называют «протяжкой» – и в этом его назначение.

Зонд, если он предусмотрен, всегда виден внутри полимерных трубок. Это толстая металлическая проволока, расположенная внутри по всей длине. Защитную оболочку для проводки режут вместе с зондом по мере надобности.

Пользоваться протяжкой очень просто: зацепив провод концом зонда, кабель протягивают через всю длину полимерной трубки. Зонд – гарантия удобства заполнения трубки электрокабелем. Простейшее инженерное решение подтверждает поговорку о том, что все гениальное – просто. Только осуществив протягивание электрокабеля внутри гофры на большую длину, можно оценить простоту и мудрость данного решения.

Гофра очень гибкая, но при этом имеет ребра жесткости — защита кабеля от механических повреждений

На незначительных по размеру отрезках гофрированных трубок (например, когда есть потребность в изоляции соединения проводов) зондом не пользуются.

Удобство применения гофры состоит еще и в том, что защита кабеля производится без специальных инструментов и не требует особых усилий. Понадобятся только внутренний зонд и инструмент для нарезки, после чего кабель укладывается в подготовленные бороздки (штробы).

При демонтаже старого контура электропроводки гофрированный рукав необязательно извлекать из канавки под штукатуркой. После извлечения проводов из изолирующей полости зонд больше не потребуется. Гофра, скрытая в штробе, может в ней оставаться, что исключит необходимость делать ремонт. Достаточно извлечь нужный кусок электрокабеля, потянув за его конец. Пустую гофру рекомендуется залить по краям пеной.

При демонтаже старой электропроводки гофрированную трубу необязательно извлекать из-под штукатурки

№4. Легкие и тяжелые гофротрубы

В зависимости от условий монтажа и дальнейшей эксплуатации может потребоваться использование гофротруб разного исполнения, по которому они делятся на такие типы:

  • легкие;
  • тяжелые;
  • сверхтяжелые.

Легкие гофротрубы отличаются небольшой толщиной, мало весят, очень хорошо гнутся, прекрасно принимают необходимую форму, поэтому в монтаже максимально просты. Минус – невысокая устойчивость к механическим нагрузкам. Такие трубы используют, в основном, для внутренней проводки, но возможно их применение и для организации внешней проводки, если на гофру не будет осуществляться сильное давление. Легкие трубы можно использовать под конструкциями из гипсокартона, над натяжными и подвесными потолками, а также в автомобиле.

Тяжелые трубы имеют более толстые стенки, позволяющие выдерживать уже более серьезные нагрузки как механического, так и климатического характера. Подобные гофротрубы используют под цементно-бетонную стяжку, штукатурку, для закладки магистралей под землей.

Есть еще сверхтяжелые трубы, которые способны обеспечить максимальный уровень защиты проводки. Такие изделия рекомендуется использовать в медицинских и образовательных учреждениях, где безопасность стоит на первом месте.

Виды

Гофра для проводов выпускается нескольких десятков видов. Артикулы этого специального изделия различаются по цвету, материалу изготовления, диаметру, выдерживаемым нагрузкам, толщине стенок. Рассмотрим виды гофротруб:

По материалу

  • Поливинилхлоридные (ПВХ). Используются как негорючие и недорогие защитные изделия для кабеля, которые нужно располагать вне зоны воздействия солнечных лучей, воды и ультрафиолетового излучения.
  • Металлические (металлорукава). Защищают от механических повреждений, пожаров, разъедающих и других активных веществ.
  • Полиэтиленовые, полипропиленовые (ППР). Могут предназначаться для укладки в условиях высокого (ПВД) или низкого (ПНД) давления, выдерживают температурное влияние от – 40 °C до + 45 °C, а также воздействие кислот, щелочей, ультрафиолетовых лучей и масел (ППР-трубы являются самозатухающими и обычно окрашиваются при изготовлении в серый цвет, ПНД – в оранжевый или чёрный).

Полиэтиленовая гофраИсточник elektro-svitidla.com

По устойчивости к внешним воздействиям

  • Лёгкие (толщина стенок до 320 Н/5 см², являются гибкими, не выдерживают сильной нагрузки) укладываются в потолочных и стеновых гипсокартонных конструкциях.
  • Средние (толщина стенок до 750 Н/5 см²) могут размещаться в штробах стен помещений.
  • Тяжёлые (толщина стенок до 1250 Н/5 см², являются негибкими) выдерживают укладку в бетонных стяжках, выдерживают воздействие влаги, пыли и грязи.
  • Армированные сверхтяжёлые (толщина стенок металлической гофры для электропроводки более 1250 Н/5 см², она представляет собой скрученные спиралью металлические проволоки, покрытые пластиковой оболочкой) предназначаются для прокладки на улице или под землёй.

По количеству слоёв

  • Однослойные (могут иметь разную толщину).
  • Двухслойные (имеют сразу две стенки).

Металлическая гофра, в свою очередь, делится на несколько подвидов. Она может производиться из нержавеющей либо оцинкованной стали, в качестве покрытия используется пластик или полимерный материал. Металлополимерный гофрорукав имеет наилучшие пользовательские характеристики, так как максимально защищает провода от воды и пыли.

Прокладка металлической гофрыИсточник rusenergetics.ru

Наружный диаметр гофрированных изделий для кабеля может колебаться в пределах от 16 мм до 87,5 мм, внутренний – от 5 мм до 78 мм. Также в конструкции некоторых гофротруб предусматривается наличие зонда, который помогает протягивать гибкие провода сквозь рукав.

Согласно ГОСТ Р МЭК 61386 различают несколько типов гофрорукавов: по степени распространения процесса горения, по защите от возникновения коррозии. По правилам ГОСТ 14254-2015 степень защищённости гофротруб от проникновения и воздействия твёрдых частиц и/или воды обозначается согласно индексу IP. Также гофромагистрали делятся на несколько видов по тому диапазону температур, при котором они могут эксплуатироваться. При осуществлении выбора определённого вида гофры специалист должен руководствоваться сведениями об использовании и расположении прокладываемой проводки.

Прокладывание в штробыИсточник uk-parkovaya.ru

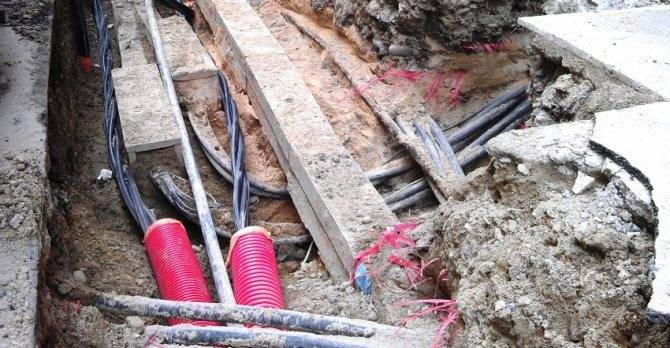

Например, на улице обязательно нужно применять защищённую армированную гофротрубу, которая противостоит воздействию механических, природных, температурных факторов и имеет соответствующее предполагаемой нагрузке обозначение показателя IP.

Размер

Толщина гофрированного кабеля определяет количество и толщину проводов, которые можно проложить сквозь такой защитный рукав. При продаже гофротрубы она имеет маркировку, в которой в первое число обозначает внешний диаметр, второе – толщину стенок. Указан диаметр гофры для кабеля в таблице:

Так определяется толщина гофры (таблица, часть 1)Источник infocable.by

Так определяется толщина гофры (таблица, часть 2)Источник infocable.by

Приведём несколько примеров для улучшения понимания процесса правильного подбора гофрорукавов для различных видов и типов кабеля (проводов):

  • 16 мм – трубы с такой толщиной подойдут для прокладывания двух проводов от электрического распределительного щитка к осветительным приборам;
  • 20 мм – такая гофра подходит для проведения кабеля к розеткам и выключателям;
  • 25 мм – такая толщина гофротрубы идеальна, если необходимо провести кабели от электрощитка до другого компонента электроцепи;
  • 32 мм – такой толстый рукав помогает проложить кабель от одного щитка к другому;
  • 40 мм и толще – такая гофра используется для прокладывания проводки в межэтажных покрытиях.

Как провод просунуть в гофру. Как провести кабель через гофрированную трубу

Как протянуть кабель в гофре: видео с инструкцией

Монтаж кабеля в гофре чаще всего осуществляют при проведении электропроводки под гипсокартоном, а также в стяжке пола. Реже самозатухающую гофротрубу используют во время электромонтажных работ в деревянном доме. Человеку без опыта будет достаточно проблематично продеть проводник, т.к. его конец может цепляться за внутренние стенки гофрированной трубы. На самом деле технология протяжки не представляет ничего сложного, поэтому если вы не знаете, как протянуть кабель в гофре, рекомендуем ознакомиться с предоставленной ниже инструкцией.

Технология монтажа

Чтобы информация воспринималась легче, предоставим ее пошагово:

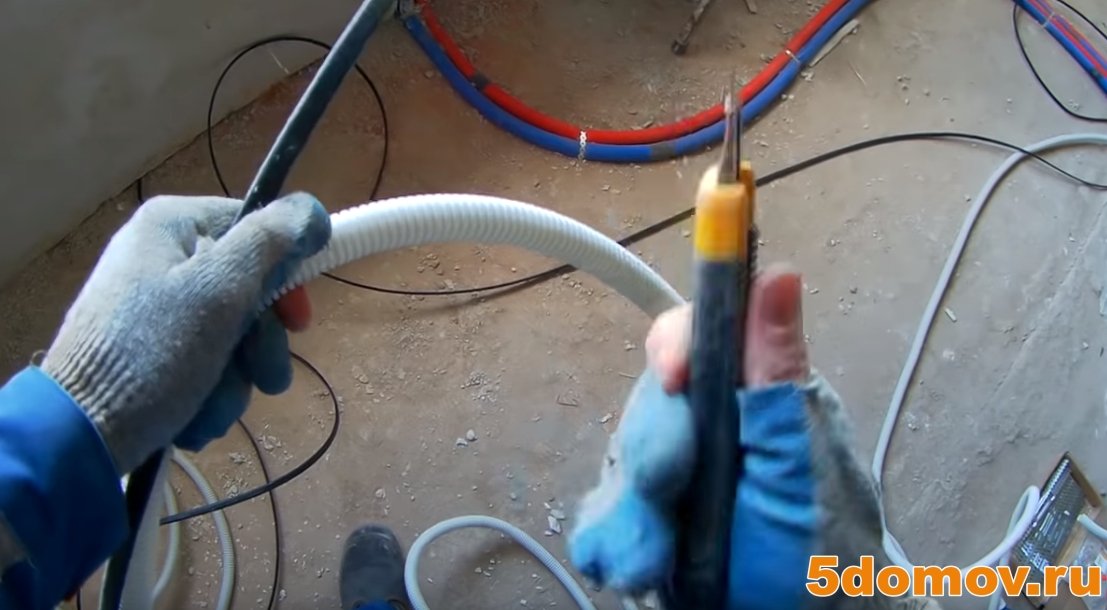

Отмерьте рулеткой и отрежьте необходимое количество гофротрубы. Резать лучше всего канцелярским ножом. Будьте аккуратны – внутри трубы находится проволока. Ее нужно перекусить бокорезами при этом, придерживая, чтобы после перекуса проволока не утонула внутри гофры. Если это произойдет, достать протяжку получится только подрезая трубу на необходимую длину. Конец проволоки нужно соединить с кабелем. Сделать это проще всего, аккуратно загнув струну крючком и пробив край изоляции (на видео ниже наглядно показана эта технология). Альтернативный способ – просто обернуть несколько раз струну вокруг кабеля. После этого нужно обязательно заизолировать место соединения, чтобы выступы не цеплялись при протяжке проводника. Свободный конец протяжки нужно надежно зафиксировать. Если вы работаете вдвоем с напарником, ему просто необходимо придержать проволоку. Если вы выполняете электромонтаж самостоятельно, можно закрепить протяжку на батарее, дверной ручке либо другом неподвижном объекте. Цель крепления – в дальнейшем создать натяжение, чтобы было удобнее протянуть кабель в гофре. Последнее, что осталось – затянуть провод внутрь на всю длину

Делать это нужно осторожно, если переусердствуете с натяжением – в месте соединения протяжки и кабеля может произойти обрыв, что создаст немало хлопот. Обзор всего мероприятия

Обзор всего мероприятия

Вот собственно и вся технология монтажа. Как вы видите, протянуть провод или кабель через гофрированную трубу не совсем сложно. Последнее, что останется – закрепить гофру на клипсах. Однако это мы предоставили наиболее удачную ситуацию. Бывают более сложные случаи, когда протянуть проводник достаточно проблематично, к примеру, если нет протяжки. Ниже мы рассмотрим все форс-мажорные ситуации.

Нестандартные случаи

Первая и самая часто встречаемая ситуация – при протяжке струну отрывает от проводника из-за сильного натяжения. В этом случае рекомендуется ту часть гофры, которая уже продета, отрезать и оставить, после чего заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофротрубы после этого соединяются изолентой.

Протянуть провод через гофру, если нет протяжки, тоже не составит труда. Достаточно просто загнуть конец проводника на 180о, чтобы он не цеплялся внутри трубы, после чего просунуть изделие на всю нужную длину. Наглядно демонстрируется данная технология на видео ниже:

Как завести провод без зонда

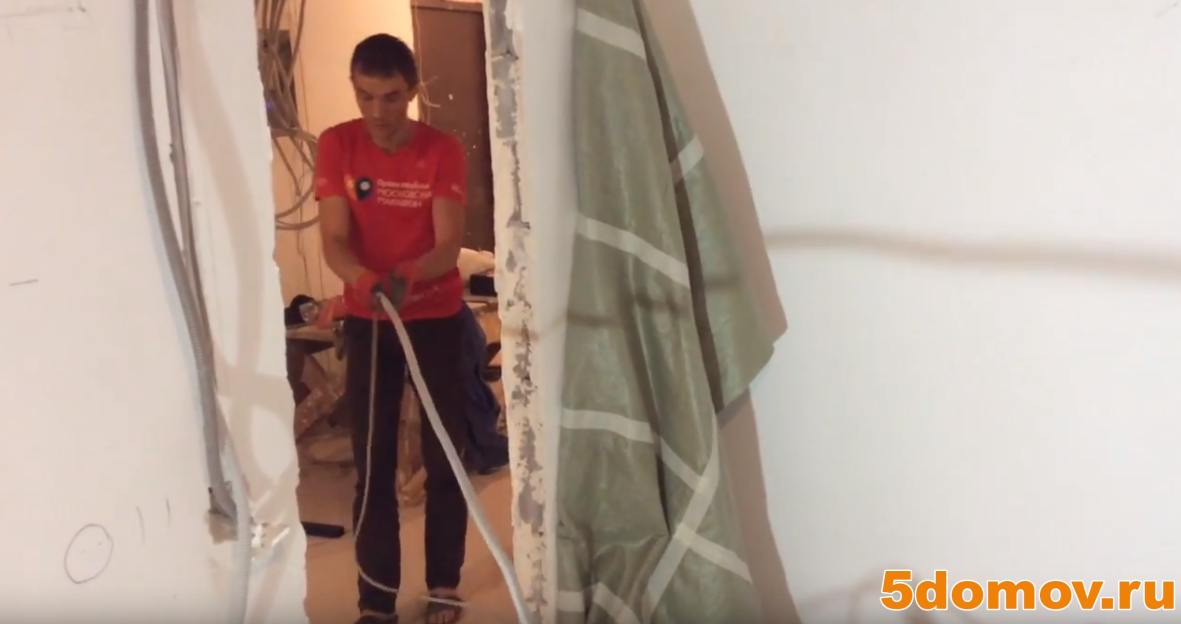

Если у вас мало места в квартире и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, не всегда без опыта получается сделать это в комнате. В таком случае рекомендуется сначала соединить кабель со струной, после этого выйти в подъезд и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру до тех пор, пока задача не будет решена. Этот процесс мы также рекомендуем наглядно просмотреть на видеоуроке:

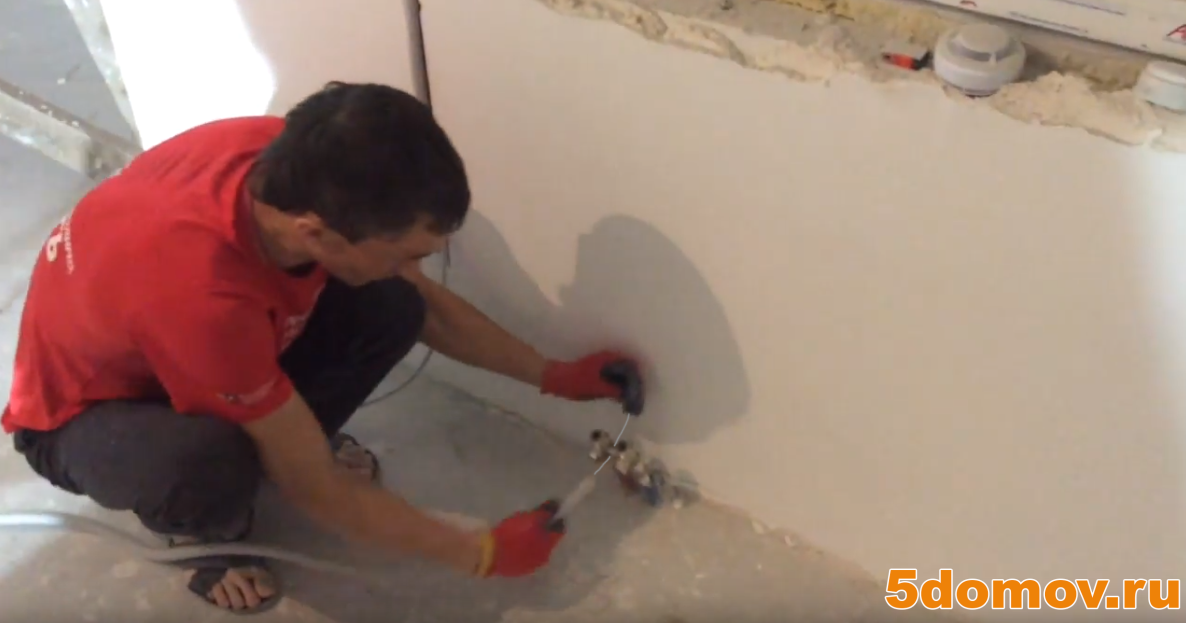

Как справиться одному

https://youtube.com/watch?v=wgi4VgQzgpw

Иногда возникает необходимость протянуть проводник в гофрированном шланге по потолку, а точнее внутри подвесной конструкции из гипсокартона. Сделать это достаточно сложно, т.к. если листы уже зашиты, монтаж нужно выполнять через штробы под светильники. В этом случае завести гофротрубу через потолок поможет

led-set.ru

Как протянуть кабель в гофру с зондом — пошаговая инструкция

Для работы потребуются следующие материалы и инструменты:

  • Гофрированная трубка, оснащенная зондом для протяжки провода. При выборе конкретной модели гофры необходимо ориентироваться на условия эксплуатации.
  • Кабель. Определяясь с кабелем, в учет берут мощность потребления электроэнергии. При небольшой нагрузке на линию подойдет модификация ВВГ. В других случаях лучше приобрести более мощные кабели АВБбШв или ВБбШв.

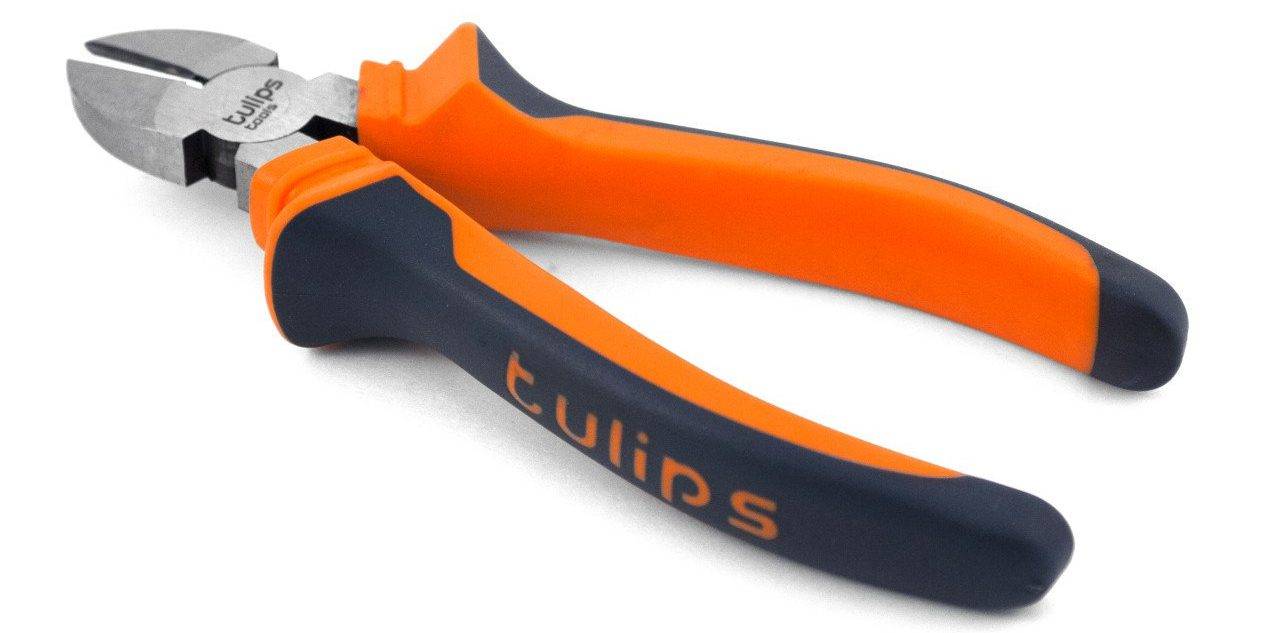

  • Бокорезы, монтажный нож, рулетка, изоляционная лента.

Процедура протягивания кабеля в гофре состоит из 4-х этапов:

Подготовка гофрированной трубы. Используя рулетку, необходимо замерить нужную длину защитной оболочки

При отрезании важно проявлять крайнюю внимательность, т.к. внутри трубки имеется перетяжная струна

Удобнее всего перекусить эту проволочку бокорезами, придерживая ее другой рукой. Если зонд уйдет в трубку, придется начинать процедуру заново.

Присоединить струну к кабелю. Для этого конец зонда загибают под углом и продевают сквозь изоляционную оболочку провода. Если кабель имеет большое сечение, струну оборачивают вокруг кабеля, примотав место соединения изолентой. Это даст возможность при протягивании избежать зацепов выступов линии за ребра гофры.

Присоединение кабеля к гофре через протяжку (струну)

Второй конец струны в гофре нужно привязать к какому-либо тяжелому предмету

«Натягиваем» гофру на кабель

На изображении ниже можно подробнее изучить инструкцию о том, как продеть кабель в гофру со струной своими руками и при помощи второго человека:

Полезные видео, которые наглядно показывают процесс продевания кабеля в гофрированную трубу:

Виды гофротруб для прокладки электросетей

Гофра для кабелей подбирается, в зависимости от особенностей каждого отдельно взятого проекта, может различаться как материалом, использованным для ее изготовления, так и конструкцией и дизайном.

Виды конструкций гофрированных труб для кабеля

Гофрированные трубы для проводки бывают:

  1. Однослойными (имеют единую стенку между внешней и внутренней поверхностью изделия).
  2. Двухслойными (внутренний слой, обычно представляющий собой гладкую полимерную трубку, помещен в гофру).

Особенности технических характеристик гофры для электропроводов

В зависимости от предполагаемых условий эксплуатации и особенностей монтажа гофротруб, при реализации проектов различают следующие типы изделий:

  1. Легкие. Способны выдерживать нагрузки до 320 Н/5 кв. см. Имеют малую толщину стенок, за счет чего обладают высокой степенью гибкости. Оптимальны при обеспечении внутренней проводки помещений. Легко монтируются, повторяя геометрию поверхностей, и сокращая тем самым трудозатраты рабочих. Легкие гофротрубы используются в ходе проведения проводки под различными типами внутренней обшивки.
  2. Средние. Справляются с нагрузками до 750 Н/5 кв. см. Обладают хорошей гибкостью, достаточно прочны для монтажа внутри стеновых штроб.
  3. Тяжелые. Могут эксплуатироваться при нагрузке до 1250 Н/5 кв. см. Изделия имеют утолщенные стенки, обеспечивающие их повышенную прочность. Используются при инсталляции кабелей под бетонной или цементной стяжкой, а также в ходе уличных работ по укладке траншейных магистралей.
  4. Сверхтяжелые (армированные). Выдержат от 4000 Н/5 кв. см и более. Двухслойная конструкция имеет внутреннюю часть из стальной проволочной спирали и оболочку из пластмассы. Подходят для монтажа кабелей в уличных условиях (в том числе, для прокладки подвесных и подземных коммуникаций).

Дифференцируются гофротрубы для электропроводов и по диаметру, а также по способу их расфасовки.

Пластмассовые негорючие гофры выпускаются в нескольких вариантах диаметра поперечного сечения, варьирующихся в пределах от 16 до 32мм по внешнему краю изделия. Выпущенные в соответствии с ГОСТом гофротрубы из пластика имеют следующее соотношение внешнего диаметра к внутреннему в мм: 16,0/10,7; 20,0/14,1; 25,0/18,3; 32,0/24,5; 40,0/31,5; 50,0/39,6.

Соотношение внешнего и внутреннего диаметра металлических гофр отличается от пластмассовых, имеет следующие величины в мм: 9,8/5,1; 11,0/7,7; 13,5/9,7; 15,6/11,7; 19,0/14,7; 22,0/18,0; 30,3/24,5; 38,0/31,5; 45,0/37,5; 58,0/49,5; 71,5/62,5; 87,5/78,0.

В зависимости от использованного в производстве материала, гофрированные трубы для проводки поставляются в бухтах 2-25 или 50-100м (для металлических и пластиковых изделий соответственно).

Что означает цвет гофры

О целевом назначении каждого отдельно взятого изделия расскажет его цветовое исполнение. Расцветки гофротруб утверждены стандартом:

  • Серые — общего назначения.
  • Коричневые и черные — для запитывания бытовых агрегатов.
  • Белые — для прокладки компьютерных сетей.
  • Красные — для работы в условиях улицы.
  • Синие — для прокладки систем теплого пола и работы по установке магистралей водоснабжения.
  • Зеленые — при инсталляции телефонных линий.
  • Желтые — для прокладки кабелей в ходе создания сетей газоснабжения.

Где купить

Несмотря на то, что металлическая гофрированная лента для прокладки кабелей не представляет собой дефицитную продукцию, приобрести действительно качественный материал по разумной цене не так просто, как может показаться на первый взгляд.

Поскольку прокладка кабеля в гофру имеет прямое отношение к безопасности, в том числе и пожарной, экономить на материале не рекомендуется самым настоятельным образом. Наиболее приоритетным вариантом для покупки будет продукция ведущих мировых производителей, проверенная временем и заслужившая среди специалистов хорошую репутацию.

Совершать покупки настоятельно рекомендуется непосредственно у производителя или его официального представителя. Если по какой-то причине ни первое, ни второе не представляется возможным, можно обратиться к крупным специализированным строительным супермаркетам. Только прежде, чем совершать покупку, обязательно попросите продавца предоставить сертификат соответствия. При отсутствии данного документа резоннее обратиться к другому продавцу, тем более что предложений в соответствующем секторе рынка более чем достаточно.

Характеристики металлических гофрированных труб

Замена проводки в панельном доме своими руками

Металлические трубы для электропроводки отличаются по своим характеристикам, их также следует учитывать при покупке изделия.


Помимо прочего, гофрированные трубы для прокладки кабелей могут отличаться по своим эксплуатационным характеристикам

По показателю устойчивости к внешним нагрузкам трубы для электропроводки подразделяются на следующие виды:

  • очень высокая (выдерживает нагрузку до 4000 Н/кв.см);
  • высокая (выдерживает нагрузку до 1250 Н/кв.см);
  • средняя (выдерживает нагрузку до 750 Н/кв. см);
  • легкая (выдерживает нагрузку до 320 Н/кв.см);
  • очень легкая (выдерживает нагрузку до 125 Н/кв.см).

По показателю ударной прочности металлическая гофра может варьироваться от 0,5 кг/100 мм до 6,8 кг/100мм.

Номинальная температура металлорукава может варьироваться от -45С-+5С до +60С-400С.

Еще один важный показатель при выборе описываемых изделий – это фактор гибкости. Гофра может быть:

  • жесткая;
  • гибкая;
  • очень гибкая;
  • гибкая с эффектом памяти.

Выбор характеристик металлорукава для прокладки кабелей должен осуществляться с учетом целей, с которыми в дальнейшем гофра будет использоваться.

Как просунуть кабель в гофру без проволоки

Бывает так, что пользователь в целях экономии приобретает более дешевые гофрированные трубки без зонда-струны. Продеть кабель внутрь таких изделий на порядок сложнее.

Процесс укладки проводки в гофру без перетяжной проволоки имеет следующий алгоритм:

Свободный край проводника загибается на 180 градусов, во избежание зацепов внутри канала.
Один монтажник начинает осторожно проталкивать кабель, а другой по мере его продвижения обеспечивает удобную конфигурацию гофрированной оболочки. Как правило, на реализацию процедуры этим способом уходит много времени.. Для увеличения скорости продевания кабеля в гофре без струны можно воспользоваться специальным кабельным захватом (чулком)

Принцип работы этого приспособления напоминает «удавку»: при его натягивании происходит сокращение внутреннего сечения троса, в результате чего конец кабеля надежно фиксируется. По мере продвижения внутри гофры кольца захватов смещаются навстречу движению провода и становятся еще интенсивнее. Для продевания кабелей в очень узкие каналы в комплект захвата прилагается специальный зажим с отверстием для троса

Для увеличения скорости продевания кабеля в гофре без струны можно воспользоваться специальным кабельным захватом (чулком). Принцип работы этого приспособления напоминает «удавку»: при его натягивании происходит сокращение внутреннего сечения троса, в результате чего конец кабеля надежно фиксируется. По мере продвижения внутри гофры кольца захватов смещаются навстречу движению провода и становятся еще интенсивнее. Для продевания кабелей в очень узкие каналы в комплект захвата прилагается специальный зажим с отверстием для троса.

Кабельный чулок

Штрабы, прорезанные в бетонной стене под гофрированные трубы электропроводки.

Если обустройство каналов будет осуществляться самостоятельно, то на удорожание оно никак не повлияет, но займет немало времени и сил. Каналы должны иметь размер 20×20 мм, причем этот размер подходит для скрытой проводки, прокладываемой как в гофре диаметром в 16 мм, так и без нее.

  • Сверление бетонных стен. Для этого процесса придется приглашать специалиста со специальным оборудованием, и эта работа также обойдется недешево. Однако, в одно сквозное отверстие диаметром в 32 мм, просверленное в стене, можно пропустить четыре — пять кабелей без гофры. Если же кабель будет заключен в трубку, то отверстий потребуется больше, а значит и цена на монтаж увеличится. Конечно же, можно просверлить одно отверстие большого диаметра для проведения через него несколько гофрированных труб, но в этом случае, значительно пострадает звукоизоляция комнат. Увеличение стоимости из-за сквозного сверления при обустройстве электропроводки может составить до 25÷30 % от общей стоимости работ.
  • Неизбежно удорожание работ по проведению проводки из-за приобретения:

— самих гофрированных труб;

— крепежных элементов;

— распределительных коробок, которых потребуется больше, чем при прокладке кабеля без изоляции.

Как уже говорилось, количество проводов (кабелей) в гофре – ограничено. При прокладке проводки без гофры в коробку, получается, модно завести большее количество кабелей. Если же используется изоляционная трубка, для большего количества кабелей придется приобретать гофру большего диаметра или увеличивать количество коробок.

То есть этот вопрос при проектировании проводки требует тщательного продумывания.

Разновидности гофрированных труб

Прежде чем приобретать ту или иную разновидность металлической гофры для размещения проводки, следует разобраться с их модификациями и основными характеристиками.

На рынке представлен широкий ассортимент металлических рукавов для кабелей

Чисто внешне любая металлогофра представляет собой трубу с ребрами жесткости. Последние позволяют ей не только переносить ощутимые нагрузки, но и иметь достаточную для прокладки электросетей гибкость. Описанные характеристики гофры для электрической проводки делают возможным ее использование не только в сфере энергетики, но и в областях народного хозяйства.

Металлические гофрированные трубы для прокладки кабелей подразделяют на три основных вида:

  • Р3-Ц, Р3-ЦХ, Р3-ЦА (выполненные из оцинкованной стали);
  • Р3-СЛ, Р3-СЛ-Х (выполненные из белой жести с напылением оловом);
  • Р3-ЦП (с дополнительной изоляцией из поливинилхлорида).

Литера «Х» в маркировках означает наличие хлопчатобумажного уплотнения, а «А» – асбестоцементного. Литера «П» в аббревиатуре последнего типа гофр указывает на присутствие внешнего слоя из полифинилхлорида.

В продаже можно найти трубы для электропроводки с торцами под приварку, фланцами на концах. Помимо этого, многие производители выпускают модификации под высокое давление или во взрывозащищенном исполнении. Следует отметить, что последние два варианта предназначены исключительно для использования в условиях объектов промышленного назначения. Для исполнения домашней проводки они используются не только по причине излишне высокой цены, но и в виду принципиальной нецелесообразности и ненужности.

Стандартная металлическая гофра для электрической проводки изготавливается из высококачественной стальной ленты методом накрутки ее спиралью. При сильном нажатии стыки такой гофры могут расходиться, но, тем не менее, именно такая трубка чаще всего находит применение для монтажа проводки в квартирах, домах и уличных условиях.

В ситуациях, когда требуется герметичный рукав, рекомендуется приобретать изделие, имеющее дополнительную изоляцию из ПВХ.


Герметичная металлическая гофра имеет дополнительный слой

В данном случае наличие верхнего слоя станет надежной гарантией невозможности попадания к стальной основе пыли и всевозможной грязи. Подобная металлическая гофра для электропроводки с дополнительной изоляцией оптимально подходит для использования в ванных комнатах или хозяйственных постройках, где повышенная влажность и температурные перепады являются нормой.

В продаже можно найти гофру из металла с различными диаметрами: 16, 20, 25, 50, а также 63 миллиметра. Это показатели внешнего диаметра трубы. Что касается внутреннего диаметра, данный показатель зависит от целой совокупности параметров и указывается в маркировке через математический знак дроби.

При выборе гофры для проводки ориентироваться следует, в первую очередь, на внутренний диаметр, поскольку он показывает то сечение, которое в итоге будет доступным для прокладки кабелей. Специалисты рекомендуют при выборе гофры делать небольшой запас по внутреннему диаметру.

Гофрированная труба для электропроводки поступает в продажу бухтами, длины которых могут варьироваться от 15 до 100 метров.

Выводы и полезное видео по теме

Чтобы вы могли во всех нюансах разобраться в разновидностях гофр для слаботочных и электрических кабелей, мы сделали для вас подборку видеоматериалов по этой тематике.

Просмотрев нижеприведенные обзоры и описания по монтажу, у вас точно не останется вопросов по поводу нужности, видов и особенностей выполнения электромонтажных работ с помощью гофрорукавов.

Важность установки дополнительной изоляции на электропроводку в виде специальной гофры:

Протяжка провода через гофрорукав в подробностях:

Обзор разных видов электромонтажных гофр:

Кабельные каналы в виде гофрорукавов предельно просты в монтаже. Стоят они недорого, а польза от такой дополнительной защиты для проводки колоссальна. Цена ремонта в случае пожара от короткого замыкания заведомо будет выше. Протяжка сквозь электромонтажный рукав кабеля только на первый взгляд выглядит сложной. Все вполне можно выполнить самостоятельно.


Очень часто электрики, приняв абсолютно верное решение прокладывать кабель электропроводки в гофре, допускают множество нарушений и ошибок при данном монтаже.

Рассмотрим основные из них, а также распространенные заблуждения связанные с гофрой.

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

серый цвет это ПВХ — поливинилхлорид

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

черный и оранжевый цвет это ПНД – полиэтилен низкого давления

синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.

Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.

Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота — это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.

При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.

Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.

Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.

Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
