Критерии выбора решетки для дождеприемника

Устройство и принцип работы

Нужно учитывать, что в строении абсолютно любой канализации ливневого типа присутствуют такие элементы. как:

  • желоба и трубы, транспортирующие жидкость;
  • приемники для отправки жидкости с основы, где она накопилась;
  • дренажные колодцы и стоки – в них отправляется вода;
  • фильтрующие барьеры и решетки, которые не пускают в систему разного рода мусор.

При помощи указанной системы удастся совершать полив посадок талой водой. Кроме того, с ее использованием удастся увеличить срок службы тропинок и тротуаров. Возведения, стоящие на участке, так же не будут подвергаться губительному воздействию повышенной влаги.

Традиционный современный приемник дождевой состоит из таких необходимых элементов.

Решетка. Эта составляющая призвана закрывать сооружение сверху. Решетка играет роль не только декоративного дополнения, но и защищает людей от разного рода травм. Сегодня часто используются подобные составляющие, произведенные из чугуна или пластика. Они хороши тем, что дополнительно выступают в роли первичных фильтрующих барьеров (не позволяют крупному сору попадать в канализационную систему).

  • Дождеприемник. Упомянутая конструкция обычно имеет округлое или квадратное строение. Она необходима, чтобы направлять жидкость непосредственно в сточную систему.
  • Пескоулавливающий фильтр (пескоуловители). Это составляющий компонент, что имеется не во всех сооружениях. Нужен он для того, чтобы в систему канализации вместе с жидкостью не проникали кусочки земли, песчаные включения и прочий подобный мусор. Указанная фильтрующая деталь располагается чуть ниже, чем лоток, относящийся к приемнику. По этой причине любой сор спускается на его днище, а жидкость приподнимается вплоть до отметки выхода из самого приемника.

Далеко не каждый пользователь знает, что мусорный фильтр в подобной системе нужно регулярно очищать. В ином случае с течением времени может образоваться очень неприятный характерный запах, что будет выделяться по ходу испарения жидкости из лотка приемника.

Зачастую канализацию ливневого вида путают с дренажной системой. Ее отличительная черта от дренажа кроется в том, что последний монтируется ниже уровня фундаментной основы. Что касается ливневой канализации, то она обычно имеет более скромное заглубление. Так, по периметру крыши дома устанавливают сооружение из желобков, водостоков и воронок. Под всеми трубами тут ставят приемники. Их соединяют с трубной конструкцией, по которой жидкость выводится с площади.

Вдоль тропинок, находящихся на участке, а также перед въездом в гараж устанавливают особую систему лотков, накрытых решетками. Это сооружение соединяется с помощью единых труб и единого водоотвода с территории. Система лотков поверхностного типа обычно является очень скромной, а вот в составе ливневой канализации имеются ревизионные колодцы или специальные пескоуловители, улавливающие крупный мусор.

Особенности пластиковых дождеприемников для частного дома

Используемые для индивидуального строительства, пластиковые или полимерные дождеприемники часто производят в форме куба с каждой стороной по 30-40 см. Под вставку трубок внизу и со всех сторон устройства есть адаптеры. Решетки для изделий из пластика выпускаются из полипропилена, чугуна или жести.

Еще одним преимуществом приемников для стоков из пластика является простота обслуживания. Чтобы вычистить данную конструкцию, необходимо лишь вынуть корзину и выкинуть ее содержимое, затем промыть и установить на место. При малогабаритных размерах и небольшой массе осуществить это очень легко. Трубоотвод при этом подсоединяется без применения специальных крепежей, а само введение допускается в двух плоскостях: горизонтально и вертикально.

Стоимость пластиковых приспособлений напрямую зависит от особенностей конструкции и производителя. Средняя цена достигает 700-800 рублей. Стандартные габариты приемников — 300×300х300 мм, а также 400×400х400 и 500×500х500 мм.

Пластиковые изделия классифицируют по максимально допустимой нагрузке на решетку. Учитывая данный параметр, выделяются следующие классы:

  • A – максимальная нагрузка составляет до 1,5 т. Такие устройства применяются на частных территориях и пешеходных дорожках;
  • B – выдерживают до 12,5 т, монтируются в гаражных кооперативах, на автомобильных парковках;
  • C – нагрузка до 25 т, могут быть размещены на автомобильных дорогах или автозаправочных станциях;
  • D – 40 т, могут выдержать вес грузового автомобиля;
  • E – до 60 т, могут устанавливаться на стоянках грузовых автомобилей и в других местах с повышенной нагрузкой;
  • F – до 90 т, размещаются на площадках для движения специализированной тяжелой техники.

При любом размере и классе прочности приспособление для приема и отвода жидкости из пластика содержит в своей конструкции следующие элементы:

  1. Корзина – необходима для защиты системы от попадания в нее разного мусора. В подобных моделях мусор оседает на дно корзины, поэтому ее следует периодически доставать и чистить.
  2. Резиновый сифон – препятствует распространению неприятного запаха, который может появляться в результате гниения мусора и испарения воды со дна корзины.
  3. Перегородка – выступает в качестве гидрозатвора и необходима при присоединении к приемнику системы отвода воды.
  4. Крышка – требуется для полного закрытия изделия, применяется в холодное время года или тогда, когда данный приемник не эксплуатируется по каким-либо причинам.
  5. Решетка – через нее вода поступает в резервуар. Круглая или квадратная модель подбирается в соответствии с формой приемника.
  6. Люк – используетсяв колодцах закрытого типа.
  7. Удлинитель – позволяет увеличить глубину конструкции.

Помимо этого, модели рознятся по типу отвода жидкости. Он может выполняться вниз или в сторону, а выбор этого параметра зависит от конструкции самой системы ливневой канализации и места дождеприемника в ней.

Главной причиной выбора пластиковых изделий является их небольшой вес и, соответственно, удобство размещения. Монтаж ливневой канализации с дождеприемником их пластика не требует применения специализированной строительной техники. Все этапы установки можно выполнить своими руками.

Что это такое

            Дождеприемники для ливневой
канализации представляют собой емкости, соединенные с лотками или
подземными трубопроводами ливневой сети водоотведения. Они имеют форму куба или
цилиндра, установленного в вертикальном положении. Стоки поступают в
дождеприемники из водосточной системы кровли зданий, или собираются с
территории участка. Для максимальной эффективности работы, эти узлы
устанавливают в нижних точках рельефа, куда стекаются излишки влаги.

            Область
применения дождеприемников велика. Есть элементы, рассчитанные на использование
в крупных сетях. Это магистральные узлы, которые располагают по линии бордюра
автомобильных дорог. Они способны принимать и передавать значительные объемы
стоков и присоединяются к коллектору напрямую. Существуют также небольшие
элементы для установки на участках частных домов или небольших зданий. Основной
их задачей является прием воды из кровельного водостока.

Назначение

            Основным
назначением дождеприемников является сбор стоков и передача их в ливневую
систему. Кроме этого, они выполняют следующие функции:

  • удаление излишков воды с территории участка;
  • предотвращение образования постоянных луж,
    заболачивания территории;
  • исключение заиливания поверхности почвы;
  • разгрузка дренажной системы, отведение дождевых
    стоков до того. как они начнут впитываться в грунт;
  • отделение веток, мусора, песка и других твердых
    частиц;
  • первичное распределение потока по лоткам или
    другим каналам.

В продаже есть готовые модели
дождеприемников, рассчитанные на использование в разных условиях. Форма и
размеры элемента определяют назначение всего узла, его пропускную способность. Помимо
сбора стоков, дождеприемники выполняют первичную фильтрацию мусора, веток и
листьев, песка и т.п. кроме этого, в резервуаре могут быть несколько выпускных
отверстий, позволяющих направлять стоки сразу по нескольким линиям. Это
помогает эффективнее удалять воду во время сильных ливней.

Устройство

Устройство дождеприемника для ливневой канализации
состоит из нескольких элементов:

  • решетка. Она выполняет несколько функций —
    декоративную (украшает верхнюю часть узла), обеспечивает безопасность (защищает
    людей или животных от случайного травмирования из-за попадания в емкость),
    фильтрование потока (препятствует попаданию в систему веток, мусора,
    посторонних предметов, грызунов);
  • надстройка. Это элемент, выполняющий роль
    переходника между решеткой и самой емкостью;
  • корзина. Она крепится верхней частью на
    надстройке. Служит для сбора песка, мелкого мусора и твердых частиц.
    Периодически корзину надо вынимать и удалять ее содержимое;
  • перегородка-сифон. Это элемент, снижающий
    скорость потока. Обеспечивает оседание в корзину мелкого мусора. песка, пыли;
  • сам дождеприемник. Внешний резервуар,
    выполняющий роль корпуса.

В некоторых моделях есть дополнительные
элементы (например, фильтр-пескоуловитель). Встречаются и более простые
конструкции, лишенные многих элементов. Обычно, такие модели используют в
системах с открытыми лотками. Они легко очищаются от мусора, поэтому жестких
требований к устройству дождеприемника не выдвигают.

Размеры и технические характеристики

            Существуют
разные дождеприемники для
ливневой канализации, размеры которых выбирают в зависимости от объема
стоков и общей величины участка сети. По величине и особенностям конструкции
элементы делятся на 6 классов:

  • класс A. Используются в дождевых системах частных домов. Предельно
    допустимая нагрузка на решетку составляет 1,5 т;
  • — B. Модели, применяемые на автопарковках. Допустимая нагрузка на
    решетку достигает 12,5 т;
  • — C. Используются на автотрассах или заправках. Максимальный весна
    решетке — 25 т;
  • — D. Выдерживают вес грузовика среднего размера. Устанавливаются в
    автопарках, стоянках, участках погрузки или разгрузки;
  • — E. Модели, используемые на площадках для тяжелых грузовиков.
    Решетки способны выдерживать до 60 т;
  • — F. Выдерживают давление до 90 тонн. Используются на площадках для
    спецтехники.

Когда выбирают дождеприемники для ливневой
канализации, технические характеристики становятся основными критериями.
Обычно учитывают следующие позиции:

  • площадь живого сечения;
  • масса и габаритные размеры;
  • полное открытие дождеприемника;
  • монтажный уровень решетки относительно корпуса;
  • собственная масса решетки;
  • собственная масса корпуса.

Чем больше дождеприемник, тем
выше его параметры, в особенности площади живого сечения и раскрытия. Масса во
многом зависит от материала. Есть пластиковые модели, которые отличаются малым
весом. Однако, они не могут выдерживать большой вес и используются только на
приусадебных участках частных домов.

Что такое дождеприемник?

Пластиковые дождеприемники продаются в комплекте со специальной мусорной корзиной и с перегородками сифонного типа, или с кессонным сифоном. Последний преграждает выход наружу застоявшегося воздуха, который образуется в результате гниения уличного мусора в системе ливневой канализации. Высота дождеприемника изменяется установкой друг на друга дополнительных элементов. Кроме приема дождевой воды, такая конструкция часто используется в качестве ревизионного или дренажного колодца с изменяемыми размерами.

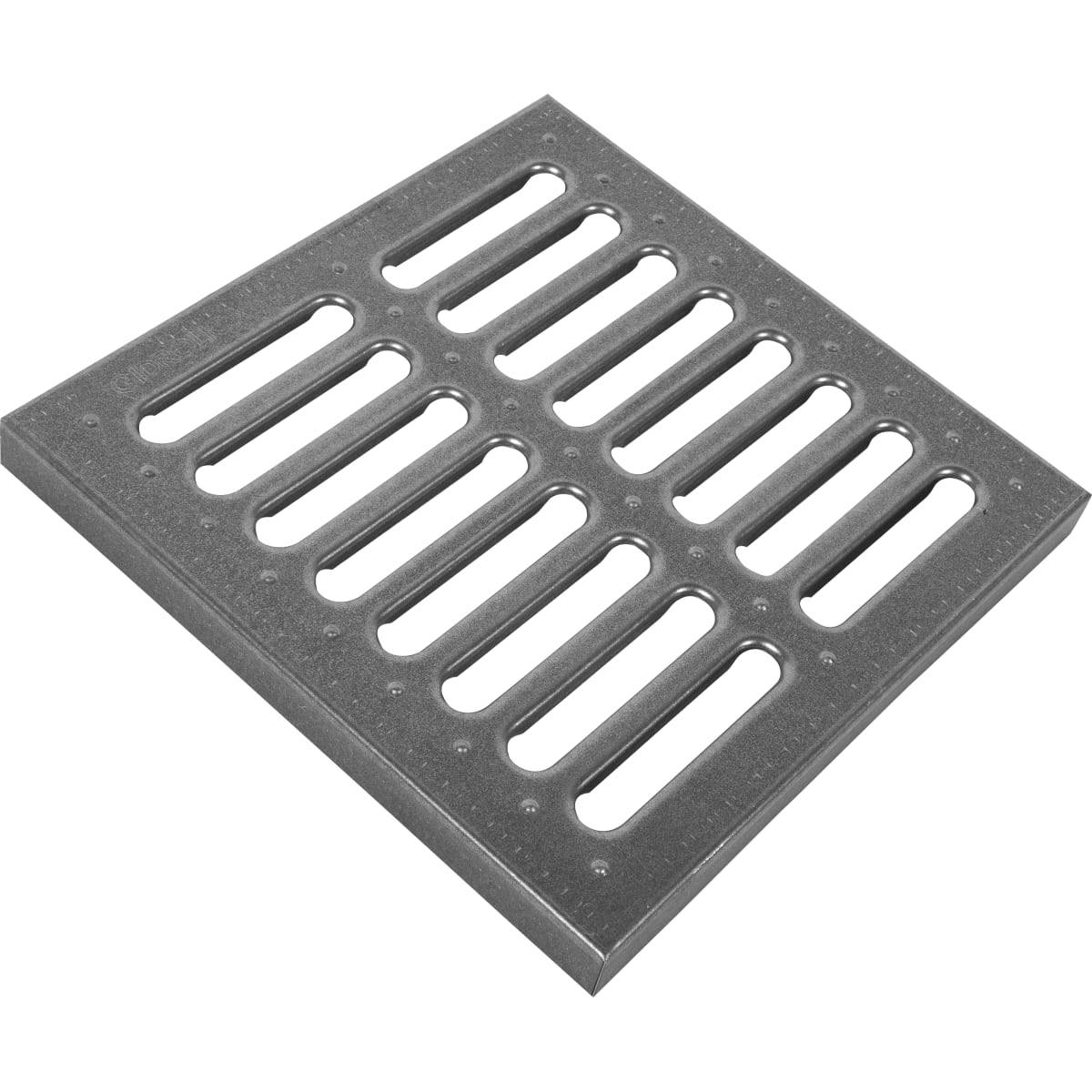

Решетки для дождеприемников изготавливаются из чугуна, оцинковки или полимерного пластика

При проектировании ливневой канализации принимается во внимание нагрузочная способность конструкции, и при повышенной нагрузке вместо пластикового обрамления должны устанавливаться чугунные решетки. Для правильного выбора водоотводного оборудования следует обращать внимание на такие его характеристики:

  1. Рельефные и климатические показатели местности.
  2. Пропускная способность ливневки и класс нагрузки, который для разных объектов отличается.
  3. Тип системы отвода талой и дождевой воды – поверхностная (ливневый водоотвод), которая организуется точечным или линейным способом, дренажная (поверхностная или глубинная, вертикальная или горизонтальная), коллекторная (абсорбирующий колодец) или принудительная (при помощи насоса).

Устройство дождеприемника ДМ

Решётка сливная ДМ дождеприемника ГОСТ 26008-83 является не только декоративным украшением, но и защищает ливнёвку от попадания крупного мусора, а также пешеходов и транспорт от аварийных болезненных случаев. Для этого она должна плотно соприкасаться с поверхностью рамы, а щели должны иметь ширину, не больше 42 мм, и быть зачищены от заусенцев — это тоже, своего рода, забота о пешеходах, вернее, об их обуви.

Ливнеприемники вместе с решётками изготавливаются из серого чугуна, показатели которого не ниже СЧ20, и на поверхности этих изделий ставится товарный знак исполнителя, а внутри — дата выпуска. Поставляется товар комплектно, т. е., решётка вместе с корпусом, но допускается продажа отдельно верхней части. Видимо, это объясняется тем, что верхняя часть наиболее подвержена механическому воздействию, хоть и изготовлена из прочного материала.

Кстати, всегда надо проверять товар на наличие трещин, что по ГОСТу допускается не более 3 мм глубиной и 10 мм – в диаметре.

Отдел технического контроля должен обязательно тестировать на прочность и корпус и решётки, после чего давать дождеприемнику ДМ2 гарантию — 3 года со дня применения и 5 лет, начиная от дня отгрузки с территории изготовителя.

Надо сказать, что цифра «2» в маркировке, означает исполнение с минимальной продольной шириной опорной части рамы, которая прилегает к бордюру дороги.

Давайте рассмотрим на примере дождеприемника ДМ1 технические характеристики, которые у него должны присутствовать. Кстати, тут цифра «1»  значит что исполнен элемент с наименьшей шириной опорной части рамы по контуру.

Характеристики Дождеприемника ДМ1-1-58
Вес (кг)132.5
Высота решётки (мм)80
Высота h (мм)128
Диаметр D1 (мм)652
Диаметр D2 (мм)589
Диаметр D (мм)870
Корпус (кг)60
МатериалСЧ20
Решётка (кг)74
Диаметр решётки (мм)646
Прокладка (шт.)3
Номинальная нагрузка (т)25

Недостатком этого изделия является то, что дождеприемник вес имеет большой, и это затрудняет монтаж, но в этом и его плюс, т. к., благодаря данному показателю в совокупности с другими особенностями, обуславливается его умение выдерживать номинальную нагрузку до 25 т.

Из чего состоит

Если сравнивать ливнеприемники, то можно заметить, они различаются между собой весом, габаритом и еще некоторыми особенностями. По стандарту глубина устройства имеет 400 мм. Как правило, у них небольшой вес, за исключением того случая, когда в качестве материала используется чугун.

Состоит из таких частей:

  • Сама емкость.
  • Корзина, которая устанавливается внутрь водоприемника.
  • Перегородка или сифон.
  • Решетка наружная.

В разных видах эти элементы могут быть выполнены из разного материала, что сказывается на конечном качестве продукции. Что касается решетки, то ее необходимо выбирать качественную и прочную, так как она сталкивается с механическим воздействием при ходьбе пешеходов и даже наезде автомобиля.

Пластиковые дождеприемники

Современные пластиковые дождеприемники не имеют конкурентов при использовании в бытовом домашнем хозяйстве, изготавливаются из морозостойких полимеров (специальный термостойкий полипропилен) и обладает следующими особенностями:

  • Пластиковый дождеприемник имеет малый вес, легко устанавливается и монтируется даже неподготовленным домовладельцем. Устройство легко подключить к трубопроводу любого диаметра благодаря встроенным цилиндрическим перегородкам.
  • Стандартные модификации равностороннего кубического дождеприемника имеют длину грани 300, 400 и 500 мм.
  • Материал изготовления устойчив к температурным перепадам в диапазоне от -40 до +90 С., выдерживает коррозионное воздействие большинства агрессивных химических веществ, имеет высокий срок службы.
  • Устройство легко в обслуживании и обеспечивает качественную очистку, благодаря гладкой твердой поверхности пластика, имеющей низкое гидравлическое сопротивление и слабую впитываемость.
  • Конструкция выполнена таким образом, что позволяет устанавливать дождеприемные короба друг на друга, производить разводку труб любого стандартного сечения на разных уровнях.
  • В зависимости от предполагаемой нагрузки, в пластиковые короба устанавливают решетки из чугуна, оцинкованной стали, нержавейки, пластмассы.

Рис. 9 Водоотводы из пластика – конструкция и схема правильной установки

Правильный дождеприемник из пластика, в отличие от других видов, имеет более сложную конструкцию, основными элементами которой являются:

  1. Решетка. В зависимости от выбранной модели имеет круглую или квадратную форму, через ее прорези в водоотводную систему поступают стоки.
  2. Мусоросборная корзина. Предотвращает попадание в трубопроводный канал тяжелого мусора и частиц песка, которые собираются на ее донной поверхности.
  3. Защитный сифон. Резиновый элемент препятствует распространению загрязненного воздуха из корзин.
  4. Гидрозатвор. Перегородка размещается на входе в трубопровод и останавливает движение сточных вод в обратном направлении.
  5. Защитная крышка. Элемент закрывает дождеприемник в зимнее время, препятствуя его забиванию снегом и льдом от замерзшей воды.
  6. Удлинитель. Позволяет увеличить высоту конструкции и соответственно глубину ее погружения в землю вместе с трубопроводной системой, используется как средство защиты труб от промерзания в зимнее время.
  7. Люк. Устанавливается вместо решетки в случае, если приспособление используют в качестве инспекционного или обслуживающего лючка.

Рис. 10 Дождеприемная система из лотков – схема расположения

Эксплуатация дождеприёмника и уход за ним

Чтобы ваш участок не «благоухал» сточными водами, ливнёвку, как и любую систему канализации надо периодически чистить. Основные правила ухода:

  • Следите за тем, чтобы через решётки лотков и дождеприёмников в систему не попадал мусор. Так вы предупредите засоры и гниение этого мусора внутри труб.
  • Если у вас на участке установлен индивидуальный водосборный колодец, следите, чтобы он не переполнялся, иначе вся система может выйти из строя.
  • Один раз в 2–3 месяца производите осмотр фильтрующих систем дождеприёмников. Для этого достаточно снять решётку (или крышку на вертикальном устройстве) и извлечь корзину. Она чистится вручную и промывается водой.
  • То же следует проделывать с перегородками-сифонами.

Если корзина обросла налётом (как раз он и издаёт неприятный запах), для её очистки можно воспользоваться небольшим шпателем и любым бытовым средством для прочистки канализационных труб.

Ливневая канализация способна избавить вас от многих проблем и хлопот. К тому же пластиковые дождеприёмники стоят недорого, и установить их можно самостоятельно, не тратя денег на услуги специалистов.

Критерии выбора

На выбор типа и модели дождеприемника влияют такие факторы:

  • Общая площадь территории, с которой будет убираться дождевая вода. Через нее определяют объем стоков в сезоны дождей и снегопадов.
  • Коэффициент поглощения воды имеющимся покрытием. Для асфальта он составляет 0,89, для крыши — 1, для щебня — 0,4.
  • Вес и тип материала. Стоит учитывать, что чугунные элементы запрещены к использованию в солончаковых почвах, иначе соль со временем испортит металл. Чаще при частном строительстве используют пластиковые дождеприемники.
  • Уровень номинальной нагрузки на резервуар.
  • Стоимость и габариты.
  • Наличие дополнительных элементов: запорного механизма, прокладок и пр.

Установка

Дождеприемник для сливной канализации вполне возможно установить своими руками. Для этого нужно четко следовать инструкции и учитывать все технические характеристики выбранной для монтажа модели.

Ставить дождевой приемник нужно под выходом трубы стока либо на тех участках, где после прохождения осадков накапливаются лужи

По ходу монтажных работ пристальное внимание надо уделить глубине установки. Кроме того, специалисты советуют выбирать местоположение конструкции так, чтобы жидкость из трубы отправлялась в ее центральную часть. Если же не получается разместить сток в максимальной низкой точке на участке, то к нему следует подвести особые заглубления, по которым жидкость станет уходить непосредственно в приемник

Если же не получается разместить сток в максимальной низкой точке на участке, то к нему следует подвести особые заглубления, по которым жидкость станет уходить непосредственно в приемник.

Выбрав конструкцию того или иного типа, а также конкретное место для ее монтажа, допустимо переходить к фиксации дождеприемника.

Проведение таких работ состоит из нескольких шагов.

  • Сначала выкапывают котлован. Параметр глубины зависит от приемника, к которому прибавляется дополнительное расстояние в 30-40 см. Ширина ямы должна быть более крупной, чем сама деталь, на 3 см со всех сторон.
  • На днище ямы нужно установить подушку из песка. После засыпки песок надо залить водой и хорошенько утрамбовать.
  • Далее приемник надо подключить к трубам или же лоткам. Надо проследить, чтобы все сооружение было выверено по параметрам высоты.
  • На днище ямы надо положить маленький пласт раствора. В него и будет ставиться приемник. При монтаже данной детали своими руками нужно крепко выставить конструкцию в бетонной смеси, дабы избежать ее будущих сдвигов.
  • По бокам строения надо залить раствор бетона. Если вы установили пластиковую конструкцию, то во избежание ее деформирования нужно укрепить стенки путем соединения решетки из металла.
  • Теперь можно поставить перегородочные детали и корзину приемника.

Учтите, что срок службы и эффективность функционирования приемника зависит от того, правильно ли была установлена вся конструкция. Специалисты советуют проводить такие работы до монтажа покрытия на участке.

Что говорят специалисты

Наличие в нужном месте оптимально выбранного дождеприемника может в разы увеличить общую эффективность всей ливневой канализации

Потому важно тщательно выбрать правильное место его расположения и не торопиться с монтажом. Для того, чтобы можно было избежать лишней головной боли с дренажом зимой и осенью, во избежание промерзания, приемник желательно располагать ниже уровня промерзания грунта

      Александр.

Если был выбран недостаточно объемный приемник, то его не стоит эксплуатировать во время сильных ливней, схода снегов и весенних паводков. Лучше вовсе отключить приемник от дренажной системы.

Иван.

Чтобы была возможность охватить как можно большую площадь участка – обеспечить сток дождевой воды и с крыши, и с дорожек и т.д. – следует задуматься об организации линейного типа расположения дождевых приемников. Ведь точечный такой приемник способен собрать влагу лишь с одного места, например, с крыши. Особенно сложного в обустройстве дождеприемников нет, и каждому это сделать по силам. Пожалуй, за исключением тех случаев, когда необходимо смонтировать бетонные или чугунные конструкции. Но в любом случае, всегда есть возможность обратиться к специалистам своего дела и получить квалифицированную помощь от них.

Николай.

Преимущества дождеприёмников из пластика

К преимуществам изделий из пластика, которыми оснащается ливневая канализация, можно отнести:

  • Оптимальную стоимость – в сравнении с другими изделиями, они дешевые. Это позволяет быстро их заменить, при необходимости и установить столько изделий, сколько потребуется для правильного распределения нагрузки в системе. К тому же, так вы сможете упростить процесс составления схемы – небольшие погрешности компенсируются большим количеством емкостей.
  • Прочность – благодаря своим функциональным характеристикам, пластик может выдержать очень большие нагрузки.
  • Отсутствие токсичных испарений – при обмывании дождевыми водами, такой дождеприёмник не будет выделять токсические вещества в грунт.
  • Небольшой вес – емкости легкие, а значит – их можно легко перемещать и монтировать без применения специализированной техники.

Специфика производства

Чаще всего при производстве решеток из чугуна используют способ литья. Ячейки самого изделия разработаны так, чтобы через них хорошо пропускались водные и грязевые потоки. Благодаря подобным решеткам обеспечивается более легкий и удобный доступ прочистки канализационной системы в случае ее засорения.

При изготовлении решеток используют различные виды чугуна, такие как серый чугун или сверхпрочный чугун. Высокая прочность материала обеспечивается и высоким классом нагрузки готовой продукции. Класс нагрузки является основной характеристикой при выборе решеток для выполнения проектов ливневой системы стоков.

Классифицирование по классу нагрузок:

  • А15 (до 1,5 т) – предназначены для мест с малой интенсивностью использования, например, на пешеходных дорожках, в скверах и парках, частных прилегающих территориях дома;
  • В125 (до 12,5 т) – использование в местах с невысокой интенсивностью передвижения автотранспорта, на парковках, стоянках легкового транспорта и так далее;

  • С250 (до 25 т) – возможны в применении на территории со средней интенсивностью движения;
  • D400 (до 40 т) – желательное применение при оборудовании системы стоков на больших шоссе и магистралях, стоянках грузового транспорта, заправок и так далее;
  • Е600 и F900 (до 60 т и 90 т соответственно) – предназначены для больших нагрузок и могут эксплуатироваться в портах, аэропортах, на больших промышленных объектах.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
