Принцип расчета ливневой канализации
К принципиальным моментам расчета дождевой канализации относятся:
- разработка трассировки трубопроводов;
- вычисление необходимых пропускных характеристик системы.
Для составления схемы дренажной магистрали, включающей в себя все элементы системы необходим подробный план участка с указанием высот и глубины залегания водосодержащего слоя. Кроме того, на нем должны быть указаны:
- расположение жилых и хозяйственных строений;
- места нахождения садовых построек и мест отдыха;
- дорожки и тротуары, если таковые имеются.
Правильно составленная схема прокладки трубопроводов содержит минимальное количество изгибов. Кроме того, необходимо учитывать санитарные нормы и требования СНиП. Ввиду высокой сложности поставленной задачи, составление проектно-технической документации, особенно для участков с большой площадью и сложным рельефом, лучше доверить профессионалам.
На втором этапе рассчитывается пропускная способность дождевой канализации. Для выполнения таких расчетов потребуются статистические данные о среднем количестве осадков в данной местности. Исходя из этих данных, определяют диаметры и длины магистральных трубопроводов, необходимый объем накопительных и тампонажных дренажных колодцев и другие технические характеристики системы.
Если все расчеты выполнены верно, даже обильные осадки не вызовут затопления участка и разрушения подземной части фундамента.
Общие требования по установке водоотводных лотков
Перед монтажом водоотводной системы производится расчет длины трассы и, исходя из полученной цифры, необходимое количество элементов. Инструкция по монтажу гарантирует долговечность и бесперебойную работу канала.
Монтаж ливневки с покрытием из асфальта, бетона, плитки
Главные правила укладки:
- Толщина бетонного (марка В25) слоя основания и стенок составляет 100 мм;
- Сбор системы идет от самой низкой точки;
- Уклон желоба должен быть минимум 10 мм/1 пог. м;
- Подсоединение к канализации производится через пескоуловитель с помощью трубы d 110/160 мм или через вертикальный водослив;
Подключение желоба к канализации через пескоулавливатель
- Герметизировать стыки между лотками (герметик 010/на базе MS-полимера, битумная мастика);
- В местах поворота лотки, крышки распиливаются и соединяются в ус;
На фото схема соединения в ус.
- Асфальтирование проводится при установленных решетках, прикрытых полосами ДВП;
- Температурные швы шириной 15–20 мм вдоль канала и вертикальные с шагом 5 м;
- Решетка после монтажа должна быть ниже дорожного покрытия на 3–5 мм.
Бетонное основание и стенки тяжелых лотков усиливается арматурными решетками
Как уложить ливневку
В таблице показан монтаж водоотводных бетонных лотков возле террасы, но таким же образом можно оборудовать дорожки, въезд в гараж. Перед прокладкой ливневки проводится подключение к канализации.
Схема монтажа
| 1. Вырыть канавку вдоль террасы. Ее ширина должна быть шире желоба и превышать его высоту на 100 мм. Это позволит сделать бетонное основание, укрепить стенки. | |
| 2. Приготовить бетон для основания, на котором будут лежать лотки. | |
| 3. Нанести герметик на торцевую часть лотка. | |
| 4. Приклейте торцевую заглушку, тщательно совмещая ее с краем желоба. | |
| 5. Уложить первый лоток с вертикальным водосливом, совмещая слив с канализационной трубой. | |
| 6. Установить пескоулавливатель в сливное отверстие. | |
| 7. Уложить последующие лотки, скрепляя их герметиком. | |
| 8. Приклеить торцевую заглушку в конце готовой линии. | |
| 9. Уложить и утрамбовать бетонную смесь по обеим сторонам собранного желоба. | |
| 10. Засыпать землей оголенные участки. Уложить дерн на старое место, можно его слегка полить, притоптать. Если дерн будет выше ливневки на несколько сантиметров, со временем он усядет | |
| 12. Установить решетки. Несколько дней не ходить возле желоба, пока бетон окончательно не застынет. |
Устройство и типы ливневой канализации
В состав системы отведения осадков входит большое количество компонентов, каждый из которых предназначен для выполнения определенных целей:
- дождеприемники для сбора воды – поддоны, воронки, линейные лотки;
- элементы, служащие для перемещения воды к ливневым колодцам или другим пунктам назначения – трубы, желоба, пластиковые или бетонные лотки для ливневой канализации;
- смотровые колодцы, служащие для наблюдения за всей системой;
- специальные фильтры, которые удерживают различный мусор, попадающий в систему с водой, и уберегают ее от загрязнения.
Схема монтажа пластиковых и бетонных лотков
Все эти элементы достаточно просто объединяются в единую систему, тип которой зависит от особенностей территории или личных предпочтений. Ливневая канализация может быть проложена на небольшой глубине в грунте, или же смонтирована по поверхности.
По способу сбора воды, ливневая канализация может быть точечной или линейной. В первом случае дождеприемник монтируется под землей с выходом под водостоком. Отверстие, через которое в систему поступает вода, обязательно должно быть защищено специальной решеткой, чтобы в него не попадал различный мусор. Линейная канализация монтируется на поверхности и представляет собой траншеи небольшой глубины, созданные для установки водоотводных лотков. Во втором случае решетки для водоотводных лотков прокладываются по всей протяженности системы и выполняют ту же защитную функцию, что и в точечной канализации.
Точечная система хороша в том случае, когда дождевую или талую воду необходимо отводить только с поверхности крыши. Если же вам нужен эффективный водоотвод с большой территории, то имеет смысл устройство линейной системы, так как она способна охватить большую территорию, а ее монтаж относительно простой.

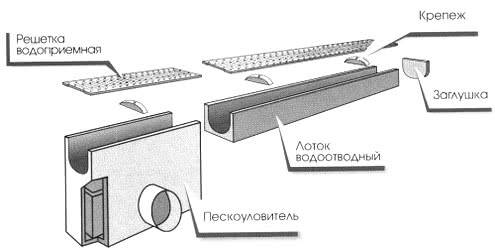

Конструкция лотка ливневой канализации
Особенности установки дождеприемника
Установку дождеприемника для ливневой канализации осуществляют под выходом сточной трубы или же в тех местах, где после дождя или в результате таяния снега образуются лужи
При монтаже особое внимание следует обращать на глубину установки. Также рекомендуется выбирать такое расположение конструкции, чтобы вода из трубы попадала точно в ее центр. А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник
А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник.
Собранная вода течет по трубам, а затем доходит до подземного колодца — коллектора
После того как вы определились с типом конструкции и местом ее установки, можно приступать непосредственно к установке дождеприемника. Она состоит из следующих этапов:
- Выкапывается котлован. Его глубина определяется размером самого приемника, к которому необходимо добавить 30-40 см. Ширина ямы также должна быть больше габаритов конструкции примерно на 3 см с каждой стороны, так как она будет укрепляться при помощи бетонного раствора.
- На дне ямы монтируется специальная песчаная подушка. После засыпания песок заливается водой и тщательно утрамбовывается.
- Дождеприемник подключается к системе труб или лотков. При этом нужно следить, чтобы вся конструкция была точно выровнена по высоте.
- Дно ямы заливается небольшим слоем бетонного раствора, в который устанавливается приемник. При установке дождеприемника своими руками необходимо надежно зафиксировать конструкцию в бетоне, чтобы избежать ее смещения впоследствии.
- С боков конструкции заливается бетонный раствор. Для того чтобы пластиковая модель не деформировалась под давлением бетона, ее стенки можно дополнительно укрепить металлической решеткой.
- Устанавливаются перегородки и корзина дождеприемника.

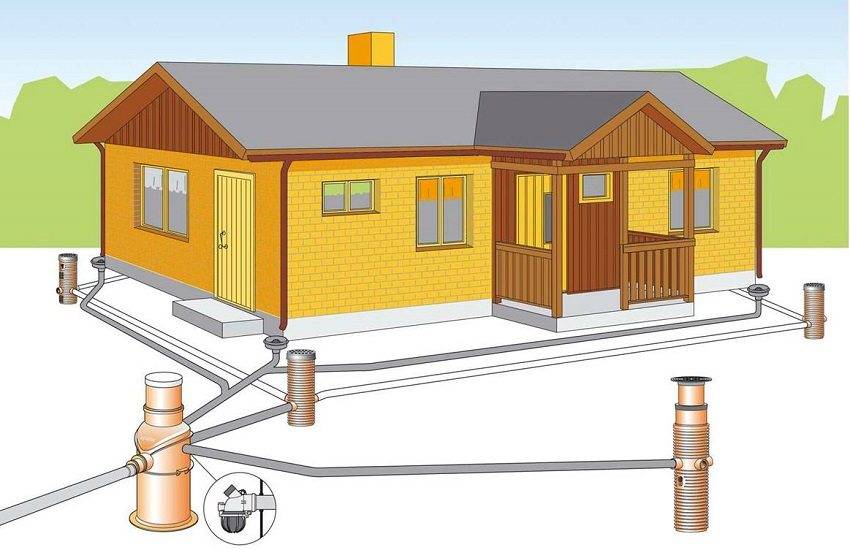

Схема укладки ливневой канализации во дворе
Помните, что срок эксплуатации и эффективность работы конструкции зависит от того, насколько вы правильно установили дождеприемник. Как показывают многие видео монтажа дождеприемников, делать это нужно до установки покрытия на территории. Делать мощение на участке, который прилегает к приемнику дождевой воды, стоит только через несколько дней после завершения установки последнего. За это время бетон окончательно застынет, и вы сможете смело укладывать любой тип покрытия.
Комплект для установки дождеприемника
Одним из ключевых факторов, который также нужно учитывать при монтаже дождеприемника для ливневой канализации, это прочность и надежность основания. Учтите, что при перепадах температуры грунт, в который установлен приемник, может расширяться и сужаться, поэтому бетонная подушка и стенки, окружающие конструкцию, должны быть предельно надежными. В противном случае вам придется в первую же весну заново установить дождеприемник. Как избежать этого подскажут многочисленные тематические видео в интернете.
Если вы не обладаете достаточными строительными навыками для самостоятельного монтажа конструкции, то можно поручить это дело квалифицированным специалистам. В таком случае цена установки дождеприемника будет зависеть от типа приемника, глубины установки и ряда других факторов.
Процесс обустройства дренажной системы на дачном участке
Правила ухода за конструкцией
Дождеприемник – один из самых требовательных в плане обслуживания элементов системы ливневой канализации. Это обусловлено тем, что вода в него попадает непосредственно с поверхности, и именно здесь происходит ее первичная очистка от мусора
Если вы хотите, чтобы корзина приемника засорялась реже, то стоит обратить внимание на модели с мелкоячеистой решеткой, которая не будет пропускать мелкий мусор
В любом случае корзину приемника необходимо извлекать и чистить не реже, чем раз в 2-3 месяца. В противном случае вы рискуете получить не только засор, но и источник неприятного запаха у себя под домом. Если же засор образовался в месте соединения конструкции и трубопровода, то его следует удалить при помощи специальных сантехнических приспособлений.
Регулярная чистка всех элементов водосточной системы поможет избежать негативных последствий засоров
Цены дождеприемников на современном строительном рынке позволяют без проблем приобрести такую конструкцию для обустройства ливневой канализации на частной территории, а простота в установке и эксплуатации сделала этот элемент системы отвода воды очень популярным.
Монтаж водоотводных лотков смета на работы
Смета на монтаж и устройство водоотводных лотков – это специальный документ в котором определены этапы работ по устанвоке бетонных лотков, стоимости и количеству нормочасов рабочих и техники. Почти все сметы включают в себя еще и цену на дополнительные расходные материалы (бетон для заливки).
Локальные сметы являются первичными сметными документами и составляются на отдельные виды работ и затрат по зданиям и сооружениям или общеплощадочным работам на основе объёмов, определившихся при разработке рабочей документации (РД), рабочих чертежей.
Локальные сметные расчёты составляются в случаях, когда объёмы работ и размеры затрат окончательно не определены и подлежат уточнению на основе РД, или в случаях, когда объёмы работ, характер и методы их выполнения не могут быть достаточно точно определены при проектировании и уточняются в процессе строительства.
В смете стараются учесть все расходы и нюансы при монтаже сборочных водоотводных лотков.
Объем выполняемых работ.
- Применяемые конструкции, стоимость их сборки.
- Число работников, которые задействованы в процессе.
- Число единиц техники и количество часов её работы.
Инструкция по монтажу водоотводных лотков
Установку системы водоотведения производят в соответствии со строительными нормами и правилами. Схемы и порядок работы выбирают в зависимости от назначения и материала изделий. Рассмотрим, как производится монтаж дренажной конструкции из фибробетонных лотков и пескоуловителей.
Этап 1 — подготовительные работы
Перед началом работ проверяют основание, на которое планируется монтировать лотки и другие элементы системы. Несущая способность грунта иногда определяет, желоба из какого материала лучше использовать.
Затем производят разбивку системы на сегменты, выполняют разметочные работы: устанавливают места монтажа опорных точек системы, между которыми будут располагаться лотки: пескоуловителей, заглушек, выпусков, сборных коллекторов и колодцев.
Дальше действуют по плану:
- Подготовка траншеи с учетом размеров желобов, бетонной обоймы и массы гравийной подсыпки.
- Укрепление стенок канавки с учетом глубины и свойств грунта.
- Устройство дренажной «подушки». Элементарный вариант — 10-сантиметровая гравийная подсыпка.
- Уплотнение основания под укладку лотков.
- Заливка бетона для оборудования обоймы.
Инженерное оборудование допускается к установке только после того, как обойма наберет не менее 30 % прочности.
Этап 2 — установка лотков и пескоуловителей
По правилам, монтаж начинают с опорных точек, то есть оборудуют места выпуска, устанавливают пескоуловители и другие элементы, которые в дальнейшем планируется соединить лотками. Затем поочередно укладывают лотки. Для статичности их закрепляют на бетонном основании, и в местах стыковки также фиксируют бетонными маяками.
Желоба подключают к основной магистрали через пескоуловители, соединенные с колодцами гладкостенными трубами.
Порядок установки лотков для линейной системы водоотведения частного хозяйства выглядит проще:
- Производят разметку — с помощью колышков и бечевки «рисуют» на земле схему линейной системы, которая представляет собой, чаще всего, ломаную линию.
- Подбирают изделия по внутреннему диаметру, учитывая требуемую пропускную способность.
- Вырывают траншею, по размерам на 30-40 см шире и 15-20 см глубже габаритов лотков.
- Укрепляют траншею с помощью гравийной подсыпки.
- Устанавливают сначала пескоуловители, затем лотки.
- Для фиксации элементов зазоры в траншее заливают бетоном.
Чтобы система работала, по всей длине соблюдают угол наклона и стараются, чтобы прямых участков было как можно больше, а поворотов — меньше.
Этап 3 — заключительные мероприятия
В конце, когда установлены все элементы водоотводной системы, проверяют уровень монтажа. Водоприемная решетка которой закрывают лоток сверху, должна на 4-5 мм быть ниже, чем примыкающее покрытие или поверхность земли. Для разных классов нагрузки предполагается различное обустройство обоймы. Например, для зон А 15 или В 125 допускается неполное бетонирование, а для D 400 или Е 600 — обязательная заливка на всю высоту с фиксирующими стержням в основании.
Напоследок необходимо проверить подключение системы к коллектору, прочность соединения на стыках. Если в дальнейшем планируется асфальтирование прилегающей территории, следует обеспечить сохранность бетонных лотков и не допускать наезд спецтехники на элементы водоотводной системы.
Нужно помнить, что водоотводным конструкциям требуется регулярный уход. Правильный монтаж — одно из условий удобной эксплуатации и, если потребуется, быстрого ремонта.
Особого внимания система требует в межсезонье, когда в результате таяния снегов в каналы попадает большое количество грунта и мусора. Водопропускные способности снижаются или вовсе исчезают из-за засоров. Чтобы этого не происходило, нужно решетки располагать так, чтобы их было легко снимать для профилактической или аварийной чистки.
Критерии выбора конструкции и проектирование системы водоотвода
Выбор размеров дождеприемника и других его характеристик необходимо начинать, отталкиваясь от предполагаемой системы ливневой канализации. Последняя проектируется исходя из следующих данных:
- максимальное количество осадков на территории – этот параметр узнается из справочника СНиП, там же необходимо посмотреть максимальный параметр снегового покрова зимой;
- коэффициент поглощения влаги – зависит от типа покрытия территории, например, для щебня он составляет 0,4, а для кровли – 1;
- площадь территории, с которой будет отводиться вода.
По этим данным определяется тип ливневой канализации. Выбор дождеприемника также осуществляется в зависимости от интенсивности осадков на территории, общих климатических условий, типа грунта и максимальной нагрузки.
Дождеприемник может быть расположен в любом месте, но нужно учитывать близость водостока
Разновидности
Характерное отличие внутреннего водостока от внешнего – место установки, так как монтаж осуществляется внутри сооружения. С одной стороны, такая конструкция дает некоторые преимущества, с другой – она связана со сложностями, так как каждый узел нужно надежно герметизировать, чтобы предотвратить протечки. Количество и диаметр элементов определяет расчет, основанный на определении площади кровли и объема количества осадков. Внутренняя водосточная система бывает двух видов:
Самотечная. Самотечный вид водостока – наиболее простой вариант, расчет и монтаж которого выполняется без особого труда. В конструкцию входят следующие элементы: воронки, отводящие трубы, стояки. Самотечная система малопроизводительная, она не справится с наплывом воды, которому подвергается крыша во время ливневых дождей, если диаметр или количество элементов не соответствует параметрам, которые показал расчет. Достоинством этого решения является низкая цена.
- Сифонная. Водосток, работающий по принципу сифона, отличается от самотечного большей производительностью. Сифонная водосточная система полностью заполняется осадками, благодаря чему в ней от водоприемной воронки и до выхода в канализацию образуется водный столб. Если в стояке уровень жидкости понижается, то в воронке создается зона разрежения, засасывающая влагу с поверхности крыши. Цена установки водостока такого типа выше за счет стоимость специальных воронок со стабилизаторами потока. Чтобы работа была эффективной, следует выполнить расчет, а также подобрать качественный материал. Преимущество этой конструкции в том, что при быстром передвижении воды каждый узел водостока самоочищается, в независимости от того, какой материал использовался.
Водоприемная воронка с стабилизатором потока для сифонного водостока
Выбор труб для ливневой канализации
Чтобы выбрать трубы под ливневую канализацию, учитывается принцип её функционирования. Так как система не испытывает серьезных нагрузок, поэтому к выбору расходного материала не предъявляют строгих требований. Чаще строители применяют полимерные материалы, реже монтируют стальные и бетонные изделия.
Последний материал применяется для обустройства городской системы. Для таких изделий характерна высокая устойчивость к коррозии и нагрузкам. При этом они не разрушаются под влиянием влаги. Применение стальных изделий не оправдано, так как сталь склона к коррозии.
Чтобы обустроить наружную систему, применяют полиэтиленовые трубы с диаметром в 110 мм.
Для монтажа ливневки рекомендуется использовать следующий материал:
- ПВХ – такие трубы легко устанавливаются без специального оборудования. Для обеспечения герметизации применяют штатные уплотнители. Рассматриваемый материал обладает высокой прочностью и морозоустойчивостью;
- гофрированные трубы с несколькими слоями – изготавливаются из полипропилена. Материал выдерживает значительные нагрузки, так как оснащен множественными ребрами жесткости.
Правила установки лотков
Водоотведение является сложным процессом, требующим соблюдения некоторых правил:
- конструкция лотка выбирается в зависимости от области его применения. Например, пластиковый лоток не подойдет для установки в промзоне, а бетонные изделия неразумно монтировать на даче. Такой же подход следует использовать и при выборе решеток;
- в процессе монтажа лотка необходимо обеспечить уклон в 1 см на каждый погонный метр водовода;
- решетки должны быть надежно зафиксированы на желобах во избежание их смещения и засорения каналов;
- подстилающая песчаная или гравийная подушка строго обязательна. Ее наличие сглаживает эффект пучинистости грунта;
- поверхность решетки лотка должна находиться ниже твердой поверхности на 3-5 мм.

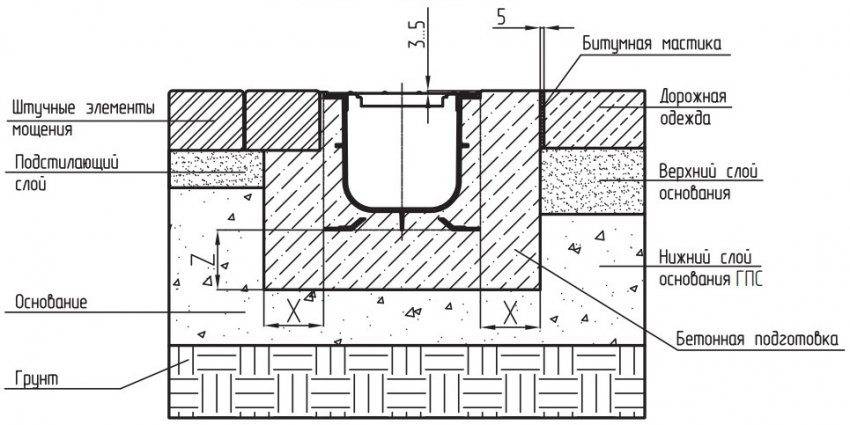

Схема установки водоотводных лотков с пескоуловителями
Порядок монтажа пластиковых лотков
Грамотная установка пластиковых водоотводных лотков выполняется в несколько этапов:
- Подготавливаются траншеи необходимых размеров с учетом уклона.
- Грунт в траншеях уплотняется, после чего в траншеи засыпается слой песка или щебня.
- Изготавливается бетонное основание, покрывающее дно и стенки траншей.
- Лотки устанавливаются в траншеи и стыкуются между собой посредством имеющихся в них пазов. Каждый последующий лоток сверху вниз вставляется в предыдущий лоток. Для соединения каналов под углом в одном из них вырезается обозначенный стыковочный узел, а на открытое место устанавливается заглушка.
- Все стыки между лотками заделываются герметиком.
- Сверху каналов устанавливаются защитные решетки.
Монтаж пластиковых водоотводных лотков со стальной решеткой
Смонтированная по всем правилам, такая система надежно защитит любой участок от затопления.
Особенности монтажа систем поверхностного водоотвода
Нередко на индивидуальном участке около частного дома требуется собрать воду с тротуарной плитки, если уклон не позволяет отвести ее за пределы участка, и направить ее в водосборный колодец или наружу за пределы участка. Для этих целей используют поверхностные системы, состоящие из дождеприемников и лотков, сделанных своими руками из бетона, или заводских изделий из пластика, бетона или полимербетона.
Поверхностный водоотвод проще и быстрее собирать из лотков полукруглой формы, сделанных из бетона или пластика, работы проводят в следующем порядке:
- Составляют схему водоотведения, привязанную к плану участка, с указанием уклонов и направления движения воды по лоткам.
- Подготавливают необходимые инструменты, основными из которых являются строительный уровень, болгарка, резиновый молоток, шпатель, штыковая лопата.
- В бетонополимерном пескоуловителе проделывают отводящее отверстие и готовят место для установки лотков, соблюдая необходимые уклоны. Для этого шнуром отмечает линию, по которой выкапывает канаву необходимой глубины с таким расчетом, чтобы снизу и боковых сторон лотка оставалось свободное пространство около 10 см.
- Раскладывают лотки по прорытым каналам, начиная от самой верхней точки стока и соединяя между собой, при необходимости для подгонки используют болгарку.
- Укладывают на дно ямы бетонную подушку и опускают на нее лотки, проверяя уклон уровнем и прямолинейность направления натянутым ранее шнуром. Корректировку положения производят с помощью резинового молотка.
- Стыки в бетонополимерных лотках герметизируют при помощи герметика, идущего в комплекте, на последнем участке к торцу приклеивают заглушку.
- После застывания бетона систему закрывают решетками, затем каналы обкладывают тротуарной плиткой, при монтаже следует соблюдать глубину расположения решетки на 3 – 5 мм. ниже уровня поверхности тротуарной облицовки.
Рис. 14 Карта изолиний интенсивности осадков в зависимости от местности
Уход за ливневой канализацией из лотков
Для того чтобы система отвода воды с территории функционировала максимально эффективно, за ней нужно следить и регулярно чистить. Если вы купите бетонные водоотводные лотки (или другой вариант) и смонтируете из них систему открытого типа, то для устранения засора в ней достаточно будет просто снять решетку и убрать мусор при помощи лопаты или совка.
Если же засорилась подземная часть канализации, то удалить засор будет немного сложнее. Нужно снять и прочистить фильтры, установленные для улавливания мелкого мусора. В случае если эта мера не помогла, стоит использовать специальный сантехнический трос. Иногда достаточно просто пробить в образовавшейся пробке отверстие, и вода сама размоет преграду.
В особо сложных случаях для систем закрытого типа используется гидродинамическая прочистка. Она заключается в том, что в систему под очень большим давлением подается вода. Для проведения очистки такого типа требуется специальное оборудование, однако его использование имеет ряд преимуществ. Во-первых, вода под большим давлением удаляет все засоры в канализации, а во-вторых, она очищает стенки системы, что снижает риск возникновения засоров в будущем.
