Автономная канализация своими руками: пошагово обустраиваем канализацию для частного дома

Сооружение наружных сетей

Планировка наружных канализационных сетей начинается с анализа участка и климата, что позволит определить необходимую глубину траншеи для коммуникаций. Далее выбирают тип очистного сооружения и его расположение, с учетом того, что чистка канализации в частном доме рано или поздно понадобится в любом случае. Составляется схема.

В траншее перед укладкой труб делают амортизирующую подушку, чаще из песка. Трубы укладывают, соблюдая необходимый уклон. Если залегание невозможно обеспечить настолько глубоко, насколько это нужно, их утепляют.

В месте соединения наружной и внутренней канализации, если оно находится под землей, на поворотах, а также у входа труб в очистные сооружения устанавливают ревизионные люки. Иногда в системе выполняют монтаж обратного клапана, он предупредит попадание нечистот и крыс во внутреннюю систему канализации при переполнении очистных сооружений.

Размеры камер септика и их количество

Чтобы стоки эффективно очищались, они должны находится в септике не менее 3-х суток. Исходя из этого и определяют размеры камер.

Устройство септика из колец

Как определить объем септика

По нормативу минимальный объем камеры септика — трехкратный суточный расход воды. На одного человека считают 200-250 литров. Итого, если у вас в семье 4 человека, минимальный объем — 3 куба. Столько должны вмещать накопительные емкости, то есть первые две камеры. Третья — фильтрующая колонна — никоим образом к накопительным не относится, потому в расчет не берется.

Это речь шла о нормативах, которые действуют в России. В Европе минимальный объем септика 6 кубов. И многие считают, что такие размеры более «правильные». Стоки в больших объемах дольше находятся в накопительных емкостях, а, значит, очищаются лучше. При использовании родного норматива, в случае приезда гостей легко «перелить» норму. В результате в фильтрационной колонне окажутся неочищенные стоки, которые загрязнят ее и всю окружающую территорию. Устранение последствий — дорогостоящая и сложная процедура.

Даже если вы решите придерживаться российских норм, при наличии ванной, стиральной и посудомоечной машины, необходимо объем увеличить хотя-бы на размер залпового сброса всех этих устройств (ванная — 300 литров, стиральная и посудомоечная машина 50 и 20 литров, все вместе — будем считать 400 л или 0,4 куба).

В соответствии с рассчитанным объемом подбираются размеры колец и их количество. Диаметр бетонного кольца может быть от 80 до 200 см, иногда встречаются кольца диаметром 250 см. Высота — от 50 см до 1 м. В таблице ниже приведены размеры стандартных железобетонных колец, их маркировка, вес и объем. В колонке «размеры» указаны через дробь наружный диаметр, внутренний диаметр, высота. Все величины в миллиметрах.

Размеры стандартных бетонных колец и их объем

При расчетах учтите, что фактический объем колонны должен быть выше расчетного — стоки никогда полностью не заполняют, а поднимаются только до уровня установленных переливных труб. Вот до уровня этих труб и должно помещаться рассчитанное количество стоков.

Количество колонн

Накопительных камер в септике может быть и три (кроме фильтрующей колонны). Иногда такое устройство более практично — если требуется, например, установить шесть и более колец в каждой из колонн. Глубина котлована при таком раскладе получается большой. Удобнее/выгоднее сделать три колонны по четыре кольца.

Однокамерный септик из бетонных колец подходит для небольшого объема стоков

Может быть и обратный вариант — требуется малый объем септика. Такое случается на дачах периодического посещения с небольшим количеством обслуживающих ее дачников. В этом случае колонну можно собрать одну, разделив кольца внутри герметичной перегородкой. и сделав переливное отверстие на требуемом уровне.

Какой тип схемы автономной канализации выбрать?

Если планируете обустроить самую простую и недорогую канализацию для небольшой дачи сезонного проживания, то выгребная яма – именно то, что вам нужно. Простота конструкции и приемлемая цена – главные преимущества. Однако такая автономная канализация своими руками имеет и ряд недостатков:

  • От сооружения распространяются неприятные запахи, поэтому очень сложно найти для него место на участке, чтобы и запахи не были слышны в доме, и для ассенизационной машины был обеспечен подъезд.
  • Раз в 2 или 4 месяца вам нужно вызывать ассенизаторов для очистки ямы, а это влечёт за собой расходы.
  • Если место для ямы выбрано неверно, то стоки могут попасть в грунт и вызвать загрязнение источников водоснабжения.

Для большой дачи или дома неплохим вариантом может стать септик. Его покупка или изготовление обойдутся немного дороже, чем устройство выгребной ямы, зато эффективность очистки стоков намного выше, поэтому их можно сливать в грунт.

К преимуществам септика можно отнести следующее:

  • Приемлемая цена.
  • Достаточный уровень очистки стоков.
  • Невысокая вероятность загрязнения источников водоснабжения.
  • Регулярность очистки намного ниже, чем у выгребной ямы.
  • Это энергонезависимая установка.
  • Вы можете не посещать дачу или дом 2-3 месяца, и бактерии за это время не погибнут. Это позволит вам после такого перерыва снова пользоваться системой без дополнительного заселения бактерий.

Среди недостатков стоит упомянуть:

  • Монтаж самодельной конструкции довольно сложно выполнить без наличия необходимых знаний.
  • Поскольку в септике живут анаэробные бактерии, выделяющие метан, от сооружения распространяется неприятный запах.
  • Необходимость использования доочистки.
  • Ограниченный залповый сброс.
  • Бытовая химия с хлором и антибиотики могут вызывать гибель бактерий.

Видео как выбрать автономную канализацию для коттеджа

Наиболее эффективной считается станция биологического очищения. Они с успехом используются в загородных домах постоянного проживания и коттеджах. К преимуществам таких установок можно отнести следующее:

  • Высокая скорость фильтрации.
  • Степень очистки сточных вод составляет 98-99 %, что позволяет использовать их в хозяйстве.
  • Это компактные конструкции, которые несложно установить самостоятельно.
  • Для очистки системы не нужно вызывать ассенизаторов. Это можно делать сачком раз в год.
  • Долговечность.

Однако даже у таких установок есть свои недостатки:

  • Высокая цена.
  • Ограничения в выборе бытовой химии.
  • Это энергозависимая конструкция. При отключении электричества аэробные бактерии не смогут эффективно функционировать без доступа кислорода.
  • Если системой не пользоваться длительное время, микроорганизмы могут погибнуть. Поэтому не рекомендуется делать длительные перерывы в использовании канализации. Иначе колонии бактерий придётся заново заселять.

Обустройство вытяжки

Стояк выводится через крышу наружу не только во избежание разрежения в трубах при спуске воды, но и для отведения неприятного запаха. За счет естественной тяги накопитель, в котором имеется приточное вентиляционное отверстие, ведущая к нему труба и стояк проветриваются, без чего неприятный запах стоял бы вокруг накопителя.

Правила устройства фановой трубы следующие:

  • высота над крышей: не менее 30 см;
  • местоположение: по возможности ближе к коньку, так как в этом случае снижается нагрузка на трубу от снега;
  • диаметр: 110 мм;
  • количество: обычно хватает одного.

При наличии нескольких этажей и при большой длине горизонтальных лежаков приходится устанавливать два стояка с фановыми трубами.

Этапы монтажа

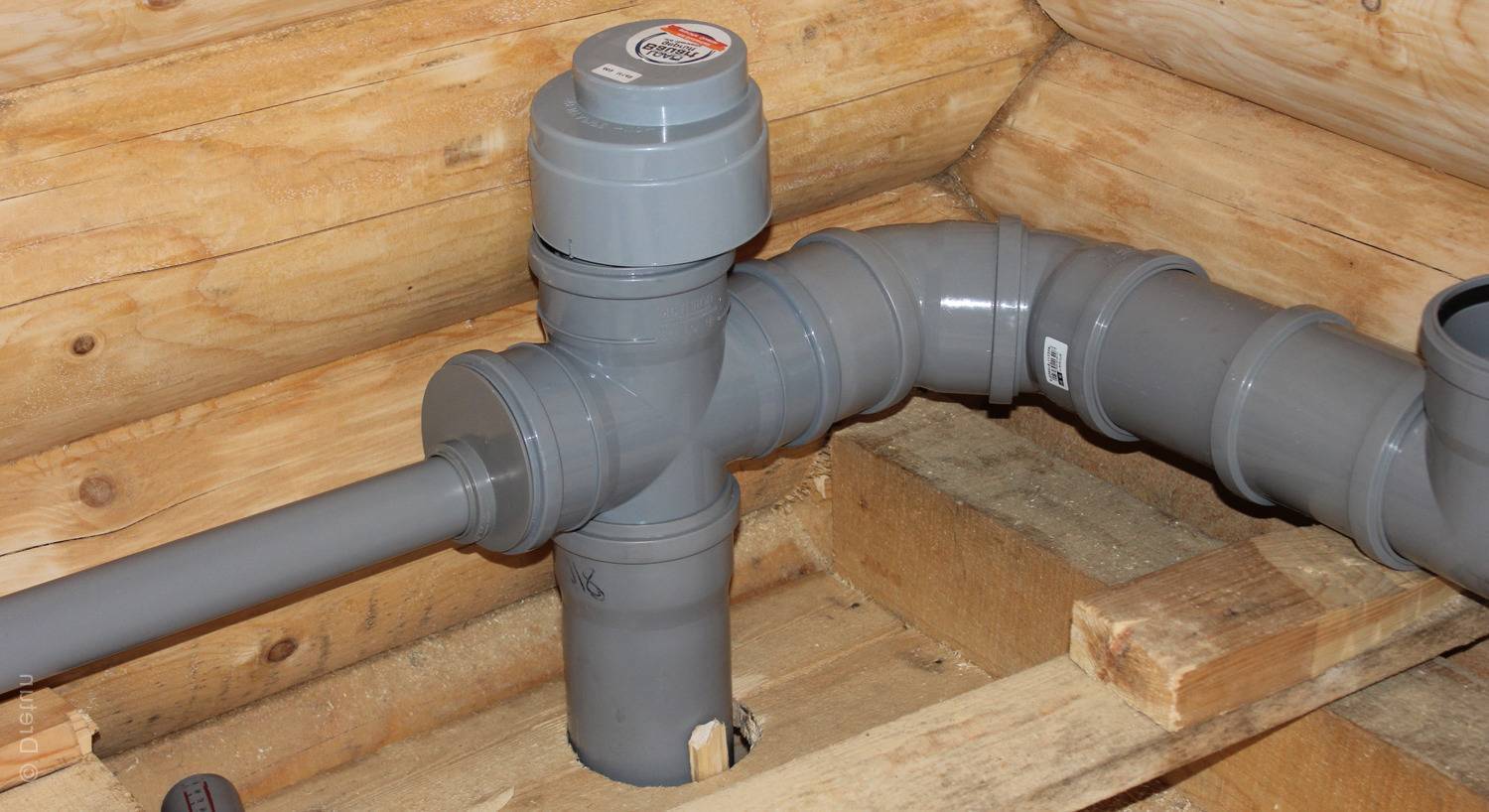

Для внутренней канализации используются серые трубы

Монтировать домашнюю канализацию нужно с внутренней её части. Во всех комнатах, имеющих сантехническое оборудование (кухня, санузел, бассейн, сауна) монтируют трубы в сторону стояка. Разводку делают из туб диаметром 50 мм. К унитазу подключают трубу сечением 110 мм.

Все стыки, соединения обязательно обрабатывают герметиком. В местах выводов под бытовую моющую технику устанавливают заглушки.

Стояк подводят к фундаменту, в котором заранее пробито отверстие диаметром 130-160 мм. В него обязательно вставляют металлическую гильзу. Через неё выводят трубу коллектора наружу. Место вывода наружной трубы качественно утепляют, зазоры между гильзой и фундаментом бетонируют.

Внешняя канализация

Первоначально придется выкапывать траншеи под коллектор. Их роют от самого выхода трубы из дома и вплоть до предполагаемого места расположения септика. Глубина копки зависит от уровня промерзания грунта в регионе, как правило, составляет не менее 70-90 см. Верхний край уложенной трубы должен находиться на этой отметке от поверхности грунта.

В ходе копки траншей соблюдают заданный СНиП уклон. Конечный приемник стоков должен располагаться ниже выхода канализационной трубы из дома. Далее работают так:

  • На дно траншей насыпают подушку из песка и хорошо трамбуют её.
  • На основу укладывают трубы, надежно соединяя их.
  • Полностью собранную систему проверяют на герметичность. Если протечек нет, вода из дома уходит свободно, можно проводить засыпку коллектора. Грунт при этом сильно не трамбуют. Он со временем усядется сам. При необходимости потом подсыпают еще земли сверху.

Устройство септика

На конечном этапе работ при монтаже частной канализации нужно построить самодельный септик. В качестве самого простого варианта можно использовать резервуар в виде пластиковой бочки. Некоторые строят приемник для нечистот из автомобильных покрышек, бетонных колец. С пластиком работать проще. Принцип монтажа двухкамерного септика выглядит так:

Под резервуары копают ямы в соответствии с параметрами бочек. При этом глубину и ширину котлована увеличивают на 30-40 см под основание и засыпку.
Дно ямы тщательно трамбуют. Насыпают песчаную подушку из увлажненного песка. Его хорошо уплотняют.
На песок под первой камерой ставят деревянную опалубку и наливают бетонный раствор толщиной 20-30 см.
Дно второго резервуара делают дренажным. На подушку из песка насыпают слой мелкого щебня, а сверху — битый кирпич или булыжник.
После высыхания раствора устанавливают оба резервуара рядом друг с другом

Важно, чтобы не было перекосов.
Обе камеры соединяют переливной трубой на уровне 40 см от дна бочек.
К первому приемнику в верхней его части подводят сливную/сточную трубу. Все стыки хорошо герметизируют.
Резервуары заполняют водой и только после этого производят их засыпку с тщательной трамбовкой грунта. Если бочки не заполнить водой, впоследствии в почве они могут лопнуть.
Верх камер септика накрывают люками.

Если бочки не заполнить водой, впоследствии в почве они могут лопнуть.
Верх камер септика накрывают люками.

Септик и локальная очистная станция — в чем разница

Сегодня сделать автономную канализацию для частного дома можно тремя способами:

  • Стоки приходят в накопительную емкость, откуда периодически откачиваются ассенизационной машиной. Простейший вариант, который не предусматривает никакой переработки и очищения. Накопительная емкость — сточная яма (обязательно герметичная) или пластиковая емкость.
  • Стоки очищаются в септике — емкости из пластика или бетона (оштукатуренного кирпича). Процесс происходит за счет «работы» анаэробных бактерий, которые поступают в септик с отходами. Очищение после септиков не полное (60-70%), вода нуждается в доочистке, хотя после хорошего септика на вид она прозрачная и часто даже запаха нет. Тем не менее, такую воду даже как техническую использовать нельзя — не проходит по стандартам. Для полной очистки (до 90-95%) после септика ставят обычно одно из фильтрующих устройств (колодец, канаву, поле фильтрации). Вот после такого очищения вода обычно отвечает критериям технической.
  • Полная очистка стоков происходит в локальных очистных станциях (сокращенно ЛОС). В них очищение происходит за счет жизнедеятельности аэробных бактерий (живут при наличии воздуха), потому для работы необходима постоянная аэрация. Помпы работают постоянно, потому такую канализацию для частного дома называют еще аэрационной установкой (АУ). На выходе АУ стоки сразу могут использоваться как техническая вода. Правда, данным критериям отвечает она только после выхода установки на рабочий режим (когда колония бактерий размножится в достаточном количестве). Потребоваться на это может до 2-3 недель.

По незнанию многие называют и те, и другие установки септиками, хотя это разные решения, имеющие на выходе стоки, очищенные до разной степени. И хотя Топас, Тополь, Юнилос, Тверь тоже называют септиками, являются они автономными очищающими установками. Собственно традиционные септики — это Танк, Термит, Росток, Крот, и многие другие.

Чтобы понять, какой из способов решения — АУ или септик — лучше, надо сначала понять чем они отличаются, а потом рассматривать конкретную ситуацию. Канализация для частного дома может быть сделана правильно без привлечения специалистов — своими руками, но для этого надо четко представлять что и зачем вам необходимо делать. Давайте разбираться.

Этапы работы по устройству автономной канализации


еще раз проверить,

Устройство системы автономной канализации лучше всего начинать с самой дальней ее точки. Обязательное условие при установке труб — это соблюдение уклона канализационных труб по отношению к стояку, который должен составлять не менее четырех градусов. Кроме всего прочего, нужно позаботиться и о наклоне наружной трубы, идущей от дома до колодца-отстойника или септика. Все трубы, приготовленные для установки должны быть абсолютно гладкими, не иметь вмятин и загибов — это необходимо во избежание скопления мусора внутри труб, который в дальнейшем будет очень трудно извлечь.

Устанавливая трубы, обязательно нужно использовать специальные крепления, если трубы не будут закреплены должным образом, впоследствии, под тяжестью движущейся воды, дополненной собственным весом, они прогнуться.

Соединительные места труб обязательно нужно сровнять, чтобы не было загибов и выступов, а на стыках пройтись герметиком.

Обязательно нужно позаботиться о гидрозамке, который соединяет сантехнику и канализационные трубы — его задача удержание неприятного запаха, исходящей от канализационной системы.

В месте, где слив из горизонтального положения должен переходить в вертикальный, нужно установить соединительный элемент в 45 градусов. Данное условие позволяет уменьшить давление воды на трубу.

Для ее прокладки нужна траншея необходимой глубины, укрепленная, для надежности, бетонной кладкой.

Небольшой нюанс соединения внешних и внутренних канализационных труб — на месте соединения труб следует установить специальный уголок, имеющий наклон в 15 градусов. Далее монтаж внешней трубы проводят от уголка и с небольшим (2−3 градуса) наклоном. Это условие обеспечит оптимальную скорость стока воды.

Если при монтаже автономной канализационной системы соблюдаются все правила и условия, то наслаждаться благами цивилизации можно будет в течение достаточно большого срока.

Разработка проекта на основе норм

Когда выбран полный вариант обустройства локальной канализационной системы, для получения качественного результата необходимо выполнить правильное проектирование либо самостоятельно, либо силами инженеров.

Первый вариант возможен, если запланирована на даче самая простая канализация своими руками без строительства сложных сооружений – септика, фильтрационного колодца, поля фильтрации.

Например, на участке предполагается постройка уличного туалета типа «скворечник», который также послужит местом, куда выбрасываются хозяйственные отходы, а вместо полноценных моек для рук и посуды решено поставить самый обычный умывальник. Чтобы построить такой туалет на улице, потребуется только выкопать яму, поместить в нее герметичный резервуар, определиться с оптимальной схемой строения и подписать договор с ассенизаторами о регулярном вывозе нечистот.

Если запланирована сложная дачная канализация с внутридомовой разводкой, септиком, прокладкой труб от дома, летней кухни и бани, лучшим решением станет обращение за услугой к инженерам-проектировщикам. Именно профессиональный подход позволит иметь правильно составленный проект с учетом планировки дома и окружающего ландшафта.

В обоих случаях при строительстве сливной ямы или септика следует принимать во внимание нормы СанПиН, согласно которым расстояние от емкости, предназначенной для сбора стоков и нечистот до близко расположенных объектов, зависит от состава почвы. Например, промежуток между септиком и колодцем или скважиной должен составлять для глинистых грунтов – 25 – 30 метров, а для супесчаных и песчаных – минимум 50 метров.. Выполняя устройство септика на даче своими руками, в первую очередь после разработки проекта нужно выбрать сантехническое и канализационное оборудование, опираясь на техусловия и нормы ГОСТа, регламентирующие использование определенных материалов.

Выполняя устройство септика на даче своими руками, в первую очередь после разработки проекта нужно выбрать сантехническое и канализационное оборудование, опираясь на техусловия и нормы ГОСТа, регламентирующие использование определенных материалов.

Так, при прокладке внешнего участка канализационной магистрали, следует задействовать исключительно специальную трубную продукцию наружного типа, к которой относятся гладкие и гофрированные изделия, изготовленные из ПНД, ПП и ПВХ. Фитинги к ним должны соответствовать приобретенным трубам по диаметру и материалу.

Автономная канализация: устройство и принцип работы

Впервые столкнувшись с необходимостью установки канализации в загородном доме, может возникнуть ряд вопросов по проектированию и монтажу системы. В первую очередь, необходимо выяснить, что такое автономная канализация.

Автономная канализация – это локальная сеть водоочистительных коммуникаций, что имеет независимый трубопровод и индивидуальные очистительные сооружения.

Устройство автономной канализации включает следующие составные элементы:

  1. Внутренняя сеть сантехнических приборов и труб.
  2. Внешняя разводка трубопровода.
  3. Очистительные сооружения (септик).
  4. Компрессор (по желанию). Можно выбрать более современные модификации септика, что изначально используют компрессор, или добавлять его на уже существующую очистительную систему.

Принцип работы автономной канализации заключается в отводе переработанной воды и отходов жизнедеятельности через внутридомовые трубы наружу, где они попадают по отлаженной системе прямиком в септик. В септике происходит трехступенчатая очистка сточных вод, а затем они направляются на дальнейшую почвенную доочистку в фильтрующем колодце или впитывающей траншее. Чтобы ускорить процесс разложения сточных вод, рекомендуется в резервуар септика подать кислород. Добиться такого результата можно, если установить компрессор.

Завершающий этап канализационной очистки хорошо демонстрирует следующая схема:

Схема канализационной очистки

Если установить компрессор, приток кислорода во внутренние камеры отстойника способствует протеканию аэробных и анаэробных процессов для полного разложения органических включений. Очищение сточных вод выполняется по следующей схеме:

Очищение сточных вод

Монтаж и эксплуатация септика

При покупке септика вы обязательно получите инструкцию по его установке и правила эксплуатации. Специализированные фирмы, стоит им толькот позвонить, подберут и установят автономную канализации под ключ. Но это не про нас, мы все сделаем сами!

Постарайтесь придерживаться следующих рекомендаций, чтобы результат не получилось как на фото 🙂

1. Подготовка котлована

Размеры ямы зависят от параметров приобретенной модели септика, а также от грунта на участке. На дно в любом случае нужно уложить слой песка в 150 мм, фундамент или бетонную плиту.

2. Установка септика.

Конструкцию нужно аккуратно опустить на дно котлована и наполнить водой. После этого в пустоты по бокам засыпают песок

3. Доочистка

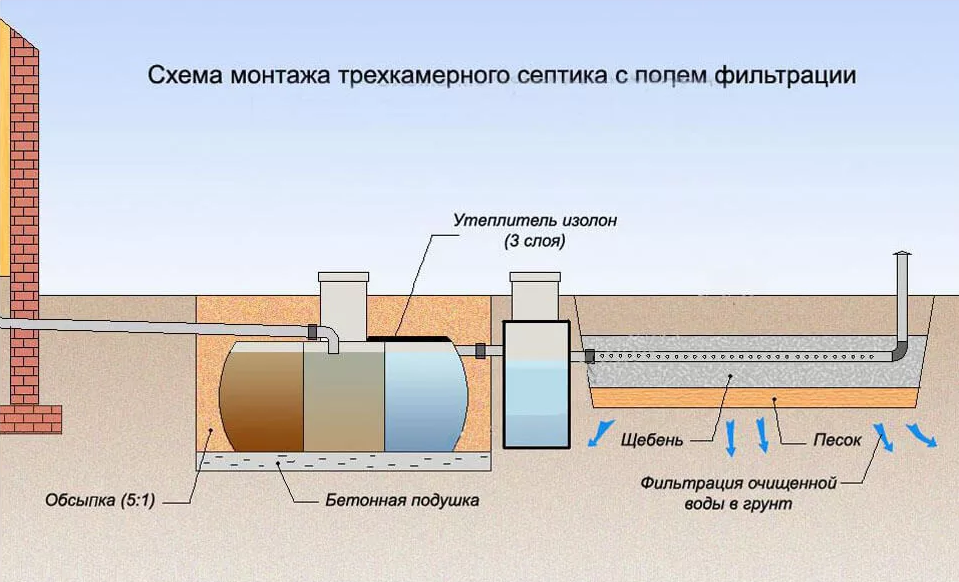

Если предусмотрена доочистка на полях фильтрации, их следует располагать на расстоянии более 50 метров от источника воды, 30 метров от водохранилища и 5 метров от жилья.

4. Прокладка труб

На глубине 50 см выкапывают траншеи, дно покрывают песком и укладывают трубы. Сверху насыпают слой песка и грунт. При использовании аэрационных полей траншеи должны быть глубже.

5. Профилактика

Обслуживание автономной канализации сводится к ежегодной очистке резервуара. Установка заведомо качественного оборудования — обязательное условие комфортной жизни в собственном доме.

Как сделать септик из бетонных колец?

Один из самых популярных вариантов самодельного септика – сооружение из бетонных колец. Готовые бетонные конструкции существенно облегчают монтаж устройства по сравнению, например, с заливкой бетоном.

Процесс создания септика состоит из следующих этапов:

  1. Разметка места под септик.
  2. Рытье котлована.
  3. Установка бетонных колец.
  4. Бетонирование дна котлована.
  5. Подключение канализации и переливов.
  6. Герметизация и гидроизоляция стыков.
  7. Засыпка котлована.
  8. Установка верхнего перекрытия с крышкой.

Но перед покупкой необходимых комплектующих желательно составить схему септика и разобраться с особенностями монтажа. Наглядно представить процесс строительства септика из бетонных колец поможет следующая фото-подборка:

Под бетонные кольца, разумеется, нужен котлован цилиндрической формы. Таких котлованов понадобится два или три, в зависимости от количества камер септика. Если речь идет об обслуживании небольшой дачи, можно обойтись всего двумя камерами.

В первой будет производиться отстаивание и бактериальная переработка стоков, а во второй – утилизация осветленных сточных вод через песчано-гравийный фильтр.

Проще всего сделать котлован для септика с помощью экскаватора, хотя при желании эти работы можно выполнить и обычной лопатой

Для частного дома, в котором проживает несколько человек, имеет смысл соорудить трехкамерную конструкцию. Первые две камеры по конструкции будут практически идентичны.

В первую выполняется врезка канализационной трубы, ведущей из дома. Расстояние между отдельными частями септика должно составлять около 50 см.

Глубина котлованов определяется высотой колец и толщиной дна, хотя в последнем котловане бетонирование дна выполнять не нужно.

Для проведения земляных работ можно использовать экскаватор или провести их вручную, хотя это способ довольно трудоемкий. На плотных глинистых грунтах можно сначала вырыть котлован, а затем установить в нем кольца.

На песчаных грунтах обычно ставят кольца в выбранном месте и выбирают грунт изнутри круга таким образом, чтобы кольцо постепенно опускалось вниз.

Затем устанавливают следующее кольцо и т.д. Этот метод очень эффективен при устройстве колодцев, но септики обычно не бывают такими глубокими, поэтому можно выбрать наиболее удобный метод.

Чтобы опустить бетонные кольца в котлован для септика, удобнее всего использовать специальную технику, например, подъемный кран или лебедку

Котлован вырыт, кольца опущены, теперь можно приступить к бетонированию дна. Для этого используют смесь из цемента, песка и воды в соотношении 2:2:1. Состав заливают на дно конструкции. Перед началом эксплуатации септика нужно дождаться высыхания стяжки, это повысит ее прочность.

Стыки между кольцами заделывают изнутри и снаружи с помощью цементного раствора. Рекомендуется использовать сухие строительные смеси, которые предназначены для использования в местах с повышенной влажностью. После заделки швов их обрабатывают обмазочной гидроизоляцией.

Снаружи септик покрывают слоем гидроизоляции. Некоторые мастера рекомендуют промазывать не только стыки, а полностью всю емкость устройства

Траншею для канализационной трубы, ведущей от дома к септику без откачки и запаха, укладывают с небольшим уклоном. В месте соединения септика и трубы в толще бетона проделывают отверстие подходящих размеров.

Таким же образом устанавливают и трубы-переливы, которые соединяют отдельные части септика. Все места соединения септика с трубами нужно заделать и покрыть слоем гидроизоляции.

На дно последнего отдела септика вместо цементного раствора укладывают гравийно-песчаный фильтр. Сначала засыпают и разравнивают песок, а затем – слой гравия.

Допускается также использование для этих целей щебня подходящей фракции. Толщина фильтрационного слоя должна составлять примерно 30-40 см.

В качестве верхнего перекрытия септика, сделанного из бетонных колец, используют специальную круглую плиту подходящего размера с герметичной крышкой

После того, как все отделения септика готовы, нужно накрыть их круглыми бетонными плитами, которые можно приобрести у производителей ЖБИ в комплекте с бетонными кольцами.

В таких крышках имеются отверстия с герметичными бетонными крышками. Остается выполнить обратную засыпку котлованов, и септик можно считать готовым к эксплуатации.
