Как правильно армировать углы на ленточном фундаменте

Причины армирования железобетонного фундамента

Задача процесса – улучшение прочности бетона. Этот стройматериал отлично сжимается, но неустойчив во время растяжения – сила сопротивления сжатию в 50 раз больше силы сопротивления растяжению.

Почему нужен внутренний металлический каркас:

  • армирование предотвращает усадку и трещины постройки;
  • бетонная несущая конструкция становится гибкой;
  • металлическая сетка внутри фундамента равномерно распределяет вес дома на всю конструкцию;
  • повышается устойчивость основания к нагрузкам;
  • арматура в бетоне уменьшает его плотность и расход, что экономически выгодно.
  • армированный ленточный фундамент остается монолитным при любых погодных условиях, при этом коэффициенты температурного расширения материалов (бетона и стали) остаются неизменными.

Перегрузки испытывают верхний и нижний пояса – снизу действует морозное пучение, сверху давит вес дома. Средний пласт почти не страдает. Уравновесить нагрузки помогает арматурная пространственная решетка – это еще одна причина, почему ж/б ленту усиливают металлом.

Ошибки при монтаже армирующей конструкции

Даже мелкие недочеты могут повлечь разрушение фундамента или привести к усложнению процесса бетонирования. Распространенные ошибки при создании каркаса и как их избежать:

  • стержни соединенные встык, приведут потере прочности каркасной конструкции;
  • при монтаже армирующего каркаса прутья расположены в непосредственной близости к грунту либо воткнуты в него. Когда произойдет подвижка почвы, арматура врежется в грунт и при таком взаимодействии образуется коррозия металла, а это в свою очередь снизит прочность всего основания;

Фиксатор арматуры, который устанавливается между сеткамиИсточник buildpj.ru

несоблюдение рекомендаций по расположению арматуры влечет за собой разрушение плиты;

если у торцов стержней нет защитного покрытия, под влиянием влаги из бетонной смеси образуется коррозия изделий;

особое внимание следует уделять правильному армированию в углах постройки и в зонах под несущей стеной;

установка каркаса была произведена на деревянные бруски или прочие неподходящие элементы – это грубая ошибка. Использовать нужно только специальные фиксаторы

В противоположном случае влага проникнет к металлическим частям, что в свою очередь приведет к нарушению целостности бетонной основы.

Видео описание

Наглядно про изготовление опалубки и армирование плитного фундамента смотрите в видеоролике:

Заключение

От правильного выполнения армирования плитного фундамента зависит прочность и длительность срока эксплуатации всего основания вашего дома. Поэтому все расчеты, подготовительные и монтажные работы должны выполняться профессионалами, которые не просто сделают все быстро и качественно, но и дадут на свою работу гарантию.

Подготовительный этап

Профессионально выполненное проектирование ленточной основы и квалифицированно проведенные расчеты влияют на срок эксплуатации, прочность строения. При выполнении проектных работ учитываются следующие факторы:

  • Масса строения, связанная с применяемыми материалами и конструкцией здания.
  • Воспринимаемые усилия.
  • Разновидность грунта, на котором осуществляется строительство.
  • Особенности климата местности.
  • Сопротивление грунта, связанное с наличием водоносных слоев и замерзанием почвы.

По результатам расчетных мероприятий определяется глубина закладки основания. Согласно глубине погружения в почву, существует два типа фундамента:

  • неглубокий фундамент, применяемый для твердых грунтов, не подверженных пучению;
  • глубоко погруженный в грунт, используемый на почвах, которые отличаются повышенной пучинистостью.

Варианты отличаются уровнем финансовых расходов, трудоемкостью выполнения работ, объемом применяемых материалов, особенностями конструкции арматурного каркаса. Схема арматурного контура учитывает размеры прутков и обязательно предусматривает угловое армирование.

Очень важно, чтобы укладка и вязка арматуры была произведена правильно

Установка арматуры по всему периметру ленточного фундамента

Опалубка готова, теперь можно переходить к самому ответственному процессу – армированию фундамента своими руками. Используют стальную и стеклопластиковую арматуру, мы остановимся на первом варианте, поскольку так будет намного дешевле. Нам потребуется приобрести следующие материалы:

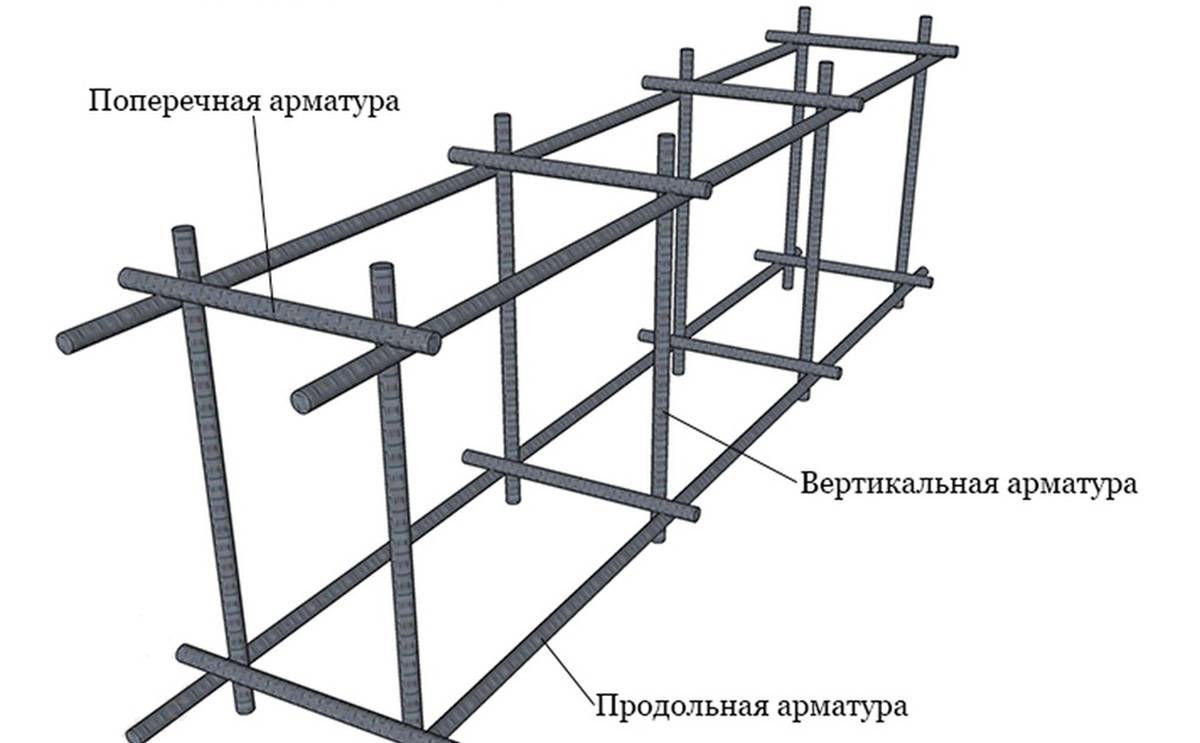

  • продольная арматуры толщиной 14-18 мм (среднее значение, ваш проект может быть другим);
  • поперечные и вертикальные прутья диаметром 10-12 мм;
  • вязальная стальная проволока;
  • хорошие плоскогубцы или пассатижи для манипуляций с проволокой (или очень крепкие руки).

Важно: крепить арматуру необходимо именно вязальной стальной проволокой, поскольку она имеет низкий коэффициент растягивания и достаточно прочная. Это существенно упростит сбор конструкции, но на прочность фундамента проволока не влияет, она только фиксирует арматуру до заливки фундамента. ШАГ 1: делаем расчёты и закупаем материалы

Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

ШАГ 1: делаем расчёты и закупаем материалы. Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

  • 1000 см: 30 см = 33 (количество поперечных прутьев на 1 ярусе);
  • 33 х 3 = 99 (количество поперечных прутков на 1 сторону);
  • 99 х 4 = 396 (все прутки на 4 стороны).

Теперь 396 умножаем на ширину фундамента (пусть он будет у нас 70 см): 396 х 70 = 27720 см. 277 метров прутков надо купить. Аналогичные расчёты проводим для продольной арматуры:

  • 1000 х 2 = 2000 (один ярус);
  • 2000 х 3 = 6000 (сторона);
  • 6000 х 4 = 24000 см (необходимо приобрести 240 метров).

И, конечно же, вертикальные элементы. Их будем ставить с обеих сторон фундамента с частотой через одну поперечную перемычку, то есть, через 60 см:

  • 2 х 17 = 34 (штук на 1 сторону);
  • 34 х 4 = 136 (штук на все основание);
  • 136 х 120 см = 16320 см или 163 метра.

Подставляем параметры вашего строения в пример и получаем правильный расчет элементов для армирования ленточного фундамента дома. Не забудьте 5-8% на «всякий пожарный».

ШАГ 2: У вас на дне траншеи уже есть 5-6 см бетона для выравнивания? Пропускайте этот шаг. Если же нет, засыпаем 15 см песка, затем 5 см бетона, выравниваем все, не забываем о коммуникациях и месте под них. Если нет желания возиться, можно просто на дно положить плотную ПВХ пленку. Основная задача этого шага – выровнять землю и задержать немного воду, которая появится после заливки бетона.

ШАГ 3: вязка арматуры для ленточного фундамента. Делать ее можно в траншее или рядом, если там неудобно разворачиваться либо сама траншея слишком узкая по проекту. При «удаленной» сборке сразу необходимо будет продумать способы опускания металла вниз, чтобы не повредить структуру. Рассмотрим, как сделать армирование фундамента своими руками:

  1. Начинаем с нижних поперечин. Выкладываем их с шагом 30 см, сверху на них кладем 2 продольные арматуры, на «перекрестках» вяжем их между собой проволокой.
  2. Переходим на вертикальные перемычки. Вертикальный элемент ставим через 1 поперечный, связываем.
  3. Крепим еще 2 яруса, отступая 40 см вверх.

Примеры неправильной вязки арматуры

Важно: оставляйте по 20 см после каждого соединения, поскольку арматура может немного двигаться при заливке фундамента под его нагрузкой. Не обязательно намертво зажимать вязальную проволоку, можно оставить ее, чтобы немного «играла», так будет правильнее.

4

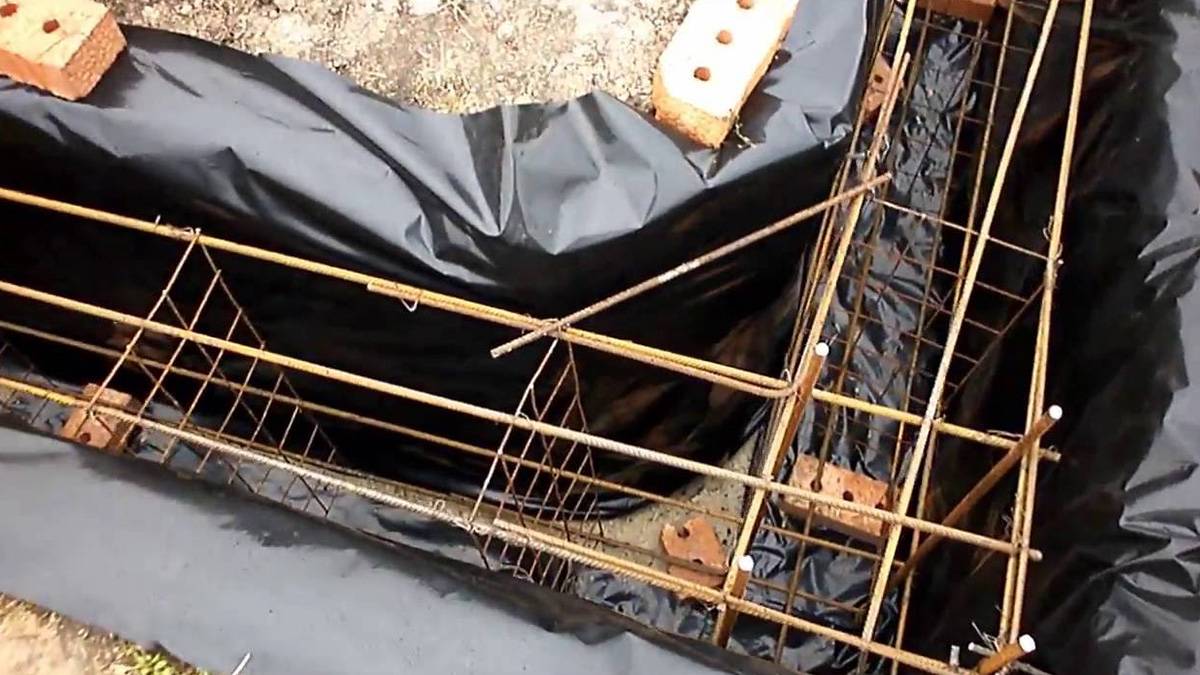

Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом

4. Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом.

Правильная схема армирования фундамента и примеры вязки арматуры

У вас получится 4 «блока», которые будут на длину и ширину одной стороны минус 5 см со всех сторон. Далее рассмотрим, как правильно их крепить между собой и армировать углы, на которые припадает большая часть всей нагрузки.

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м)   небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

  • h – высота фундамента (900 мм);
  • w – ширина фундамента (400 мм);
  • Sₒ – площадь поперечного сечения фундамента;
  • Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
  • r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
  • D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

  • L – длина фундамента (8000 мм);
  • W – ширина фундамента (5000 мм);
  • P – периметр;
  • N – количество продольных элементов (в нашем случае 6 штук);
  • X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

  1. Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
  2. На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
  3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
  4. От этого угла откладываем 800 мм и гнем прут на 90˚.
  5. От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

  1. Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
  2. Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
  3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
  4. От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3. Вариант № 3

Вариант № 3

  1. Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
  2. Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
  3. Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

Как армировать ленточный фундамент

Застройщики придерживаются конкретных правил. Работу по армированию фундамента с расчетом арматуры, укладкой и вязкой ведут по принятым в строительстве нормативам.

Арматурный пояс часто делают отдельно, потом готовый «скелет» по частям опускают внутрь опалубки. Можно работать сразу в траншее, но одному человеку это не по силам.

Вязку прутов ж/б конструкций делают стальной проволокой с периодическим профилем размером 3-5 мм. Она мягкая, но выдерживает более четырех перегибов.

Как рассчитать сечение арматуры

Пользуются двумя способами:

  • Онлайн-калькулятор. Вводят исходные данные (параметры ленты, марку бетона), получают результат.
  • Высчитывают вручную.

Так как армопояс состоит из стальных стержней, вязальной проволоки и муфт соединения прутков, каждый элемент рассчитывают отдельно.

Начинают с определения диаметра металлических ниток. Для этого чертят поперечное сечение будущего фундамента – оно прямоугольное. Если ленту, для примера, будут закладывать на глубину 80 см, а ширина основания 30 см, то сначала перемножением сторон высчитывают площадь сечения: 80х30=2400 см2.

На этой площади, по нормам, может быть расположено 4 продольные нитки (по две в верхнем и нижнем ярусах). Занять они могут 0,1% (или несколько больше) площади – это составит 2,4-2,8 см2. Полученный результат делят на 4, получают сечение прута 6-7 мм.

Количество продольной арматуры – как правильно подсчитать

Ленточный фундамент монолитом протекает под всеми самонесущими и несущими стенами. Рассчитывают количество продольных рабочих стержней просто. Исходят из длины ленты – ее считают по разработанной заранее схеме силового каркаса. Длина ленты – есть длина одного рабочего стержня (нитки). Далее считают, сколько таких ниток будет проложено. Затем количество стальных прутов умножают на длину ленты.

После переходят к поперечным перемычкам – конструктивной арматуре. Ее шаг в решетке – не менее 30 см. Количество поперечной арматуры определяют делением длины ленты в сантиметрах на 30. Сколько материала уйдет на одну перемычку определяют так: ширину армопояса складывают с его высотой, затем удваивают. Результат умножают на число перемычек.

Шаг арматуры в ленточном фундаменте

Обязательный для застройщиков СНиП 52-101-2003 предписывает располагать стальные пруты в одном ряду не ближе 40 см. Крайние продольные элементы должны находиться в 5-7 см от боковых стенок. Поэтому, если фундамент шире полуметра, то строители армируют его шестью прутами. Поперечный шаг фиксирующих прутьев – 30-50 см.

Прямые участки фундамента армируют цельными кусками стержней. С завода они идут по 11, 7 метра. В местах стыковки делают нахлесты длиной от 35 до 50 диаметров рабочего прута.

Армирование углов и примыканий

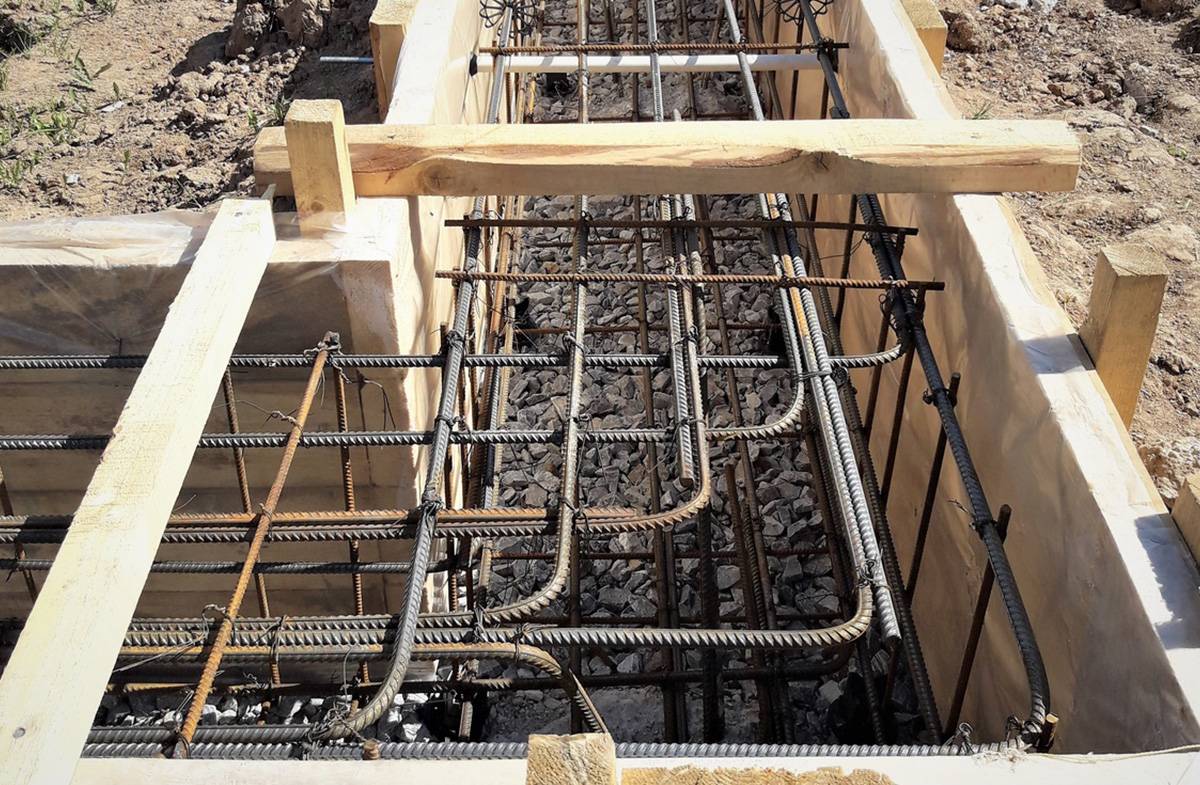

В ответственных участках – углах и примыканиях – просто связать рабочие нитки недостаточно. Угловые элементы армируют тремя способами:

  1. Внешнюю продольную нитку (1 шт.) загибают под прямым углом – 90°. Так же поступают и с внутренними стержнями – в этой плоскости их 2 шт. Затем внутренние крепят к наружной нитке. Загиб внутренних прутов должен быть в 50 сечений продольных нитей. Дистанцию между конструктивными элементами строители сокращают в половину от того шага, которым пользовались на протяжение всей ленты фундамента.
  2. Другой метод соединения углов – анкеровка. Для этого изготавливают Г-образные элементы. Протяжение каждой стороны (плеча) в этой конфигурации должно составить 50 диаметров продольных ниток каркаса. Технология соединения внешних прутов между собой предусматривает проволоку, делается это через Г-образную деталь. Каждый внутренний продольный прут соединяют с внешним посредством такой же конструкции. Итак, чтобы укрепить один угол, требуется три Г-образных хомута, а в местах сопряжения стен – два.
  3. В угловых местах с наибольшими нагрузками от строения устанавливают П-образную деталь. Ее ширина должна равняться ширине металлического каркаса. Длину берут в 50 диаметров рабочих нитей. Их вяжут с внешними сторонами буквы «П». Чтобы усилить углы здания необходимы 2 подобных элемента.

Во всех трех схемах монтажа поперечных перемычек сохраняется незыблемое строительное правило – шаг составляет половину от основного.

Правила монтажа армокаркаса по СНиП

Количество необходимой для закладываемой конструкции арматуры и расстояние между арматурными прутьями напрямую зависят от размеров фундамента.

Согласно СНиП 52-01-2003 расстояние между прутьями рассчитывается, исходя из:

  • диаметра прута;
  • размера бетонного заполнителя;
  • направления бетонирования;
  • технологии укладки;
  • вида бетонного уплотнителя.

Технологически правильное армирование подразумевает, что расстояние между прутьями продольной арматуры должно находиться в пределах от 25 до 40 см. Прутья же поперечной арматуры должны быть не более чем в 30 см друг от друга.

Все самое важное об армировании ленточного фундамента найдете в этой публикации

Требования к бетону


Среди них:

  • прочность;
  • морозостойкость;
  • водонепроницаемость.

Прочность — это способность выдерживать нагрузки на сжатие, выраженная в килограммах на квадратный сантиметр.

Морозостойкость обозначается буквой “F” и числовым эквивалентом. Число — это количество циклов полного замораживания и оттаивания опытного образца бетона без изменений своих характеристик.

Водонепроницаемость обозначается буквой “W” и также числовым эквивалентом. Число, в данном случае, — это максимальное давление, измеряемое в мегаПаскалях, при котором образец бетона не пропускает через себя влагу.

Марки бетона, рекомендуемые для сооружения ленточного фундамента:

Марка бетонаКласс бетонаПрочность бетона, кг/см2МорозостойкостьВодонепроницаемость
М-200В-15196,5F-100W-4
М-250В-20261,9F-100W-4
М-300В-22,5294,4F-200W-6
М-350В-25327,4F-200W-8
М-400В-30392,9F-300W-10

Соотношение типа сооружения, грунта и марки бетона для ленточного фундамента:

Тип сооруженияСлабопучинистые грунтыПучинистые грунты
Лёгкие деревянные или каркасные домаМ-200М-250
Дома из бруса, бревенчатые срубыМ-250М-300
Дома из арболитовых блоков и подобных им материаловМ-300М-350
Дома из кирпича, камня, железобетонаМ-350М-400

Требования к арматуре


используется стальная или композитная арматура

Для продольного армирования обычно используются металлические прутья, диаметр которых находится в пределах от 10 до 16 мм.

Для поперечного армирования применяются металлические прутья, диаметр которых находится в пределах от 6 до 8 мм.

В соответствии со СНиП 52-01-2003, при возведении ленточного фундамента могут использоваться следующие виды арматуры:

  • горячекатанная;
  • термомеханически упрочнённая;
  • механически упрочнённая в холодном состоянии;
  • неметаллическая композитная.

О том, какую арматуру используют для армирования ленточного фундамента, расскажет эта статья.

Схема армирования ленточного фундамента

Чертежи и схемы – «скелет» силового пояса – готовят заблаговременно. Армирование ленточного фундамента возможно по двум схемам:

  1. В четыре прута, когда мелкозаглубленное основание опоясано двумя горизонтальными нитками.
  2. В шесть прутьев – в заглубленных на 120 и более см фундаментах прокладывают три пояса.

Продольные стержни, которые называются рабочими, и поперечные (конструктивные) укладывают «в клеточку», крепят под 90°. Для рабочих нитей пригодна арматура класса А3. Это горячекатаные стальные пруты с двумя долевыми выступами, между которыми расположены рифления «елочкой». Также допустимы термомеханические упрочненные и холоднокатаные гладкие профили.

Если представить фундамент в виде поперечного разреза, то на его площади арматура должна занимать не менее 0,1%. Это строительный минимум. Схему составляют, чтобы правильно подсчитать потребность в металлических элементах, а также финансовые затраты на них.

Стальные прутья продаются на вес, имеют неудобную для перевозки длину, поэтому застройщики иногда обращаются к альтернативным методам – стекловолокну.

Готовимся выполнять угловое армирование – оцениваем факторы и планируем работы

На подготовительной стадии целесообразно изучить положения строительных норм и правил, соблюдение которых является гарантией надежности возводимых зданий.

Устойчивость строений зависит от различных факторов и усилий, возникающих в процессе эксплуатации:

  • веса постройки;
  • стабильности грунта;
  • реакции почвы при замерзании.

Если пруты арматуры в углах вязать и устанавливать правильно, строение простоит довольно долго

На здание действуют различные нагрузки:

  • сжимающие усилия;
  • растягивающие напряжения;
  • изгибающие моменты.

Наибольшая концентрация усилий возникает в угловых участках основания.

Именно поэтому важно на подготовительной стадии строительства выполнить следующие работы:

  • проанализировать комплекс факторов, влияющих на прочность конструкции;
  • профессионально разработать проектную документацию на основание;
  • правильно подобрать арматуру для реальных условий эксплуатации.

СП 24.13330.2011

Таблица 7.2

Примечания

1 Над чертой даны значения R для песков, под чертой — для глинистых грунтов.

2 В таблицах 7.2 и 7.3 глубину погружения нижнего конца сваи и среднюю глубину расположения слоя грунта при планировке территории срезкой, подсыпкой, намывом до 3 м следует принимать от уровня природного рельефа, а при срезке, подсыпке, намыве от 3 м — от условной отметки, расположенной соответственно на 3 м выше уровня срезки или на 3 м ниже уровня подсыпки.

Глубину погружения нижнего конца сваи и среднюю глубину расположения слоя грунта в водоеме следует принимать от уровня дна после общего размыва расчетным паводком, на болотах — от уровня дна болота.

При проектировании путепроводов через выемки глубиной до 6 м для свай, забиваемых молотами без подмыва или устройства лидерных скважин, глубину погружения в грунт нижнего конца сваи в таблице 7.2 следует принимать от уровня природного рельефа в месте сооружения фундамента. Для выемок глубиной более 6 м глубину погружения свай следует принимать как для выемок глубиной 6 м.

3 Для промежуточных глубин погружения свай и промежуточных значений показателя текучести IL глинистых грунтов значения R и fi в таблицах 7.2 и 7.3 определяют интерполяцией.

4 Для плотных песков, плотность которых определена по данным статического зондирования, значения R по таблице 7.2 для свай, погруженных без использования подмыва или лидерных скважин, следует увеличить на 100 %. При определении плотности грунта по данным других видов инженерных изысканий и отсутствии данных статического зондирования для плотных песков значения R по таблице 7.2 следует увеличить на 60 %, но не более чем до 20 000 кПа.

5 Значения расчетных сопротивлений R по таблице 7.2 допускается использовать при условии, если заглубление свай в неразмываемый и несрезаемый грунт составляет не менее, м:

4,0 — для мостов и гидротехнических сооружений;

3,0 — для зданий и прочих сооружений.

6 Значения расчетного сопротивления R под нижним концом забивных свай сечением 0,15×0,15 м и менее, используемых в качестве фундаментов под внутренние перегородки одноэтажных производственных зданий, допускается увеличивать на 20 %.

7 Для супесей при числе пластичности Iр ≤ 4 и коэффициенте пористости e < 0,8 расчетные сопротивления R и fi, следует определять как для пылеватых песков средней плотности.

8 При расчетах показатель текучести грунтов следует принимать применительно к прогнозируемому их состоянию в период эксплуатации проектируемых зданий и сооружений

Таблица 7.8

Глубина заложения нижнего конца сваи h, мРасчетное сопротивление R, кПа, под нижним концом набивных и буровых свай и свай-оболочек, погружаемых с выемкой грунта и заполняемых бетоном, при глинистых грунтах, за исключением просадочных, с показателем текучести IL, равным
0,00,10,20,30,40,50,6
3850750650500400300250
51000850750650500400350
71150100850750600500450
10135012001050950800700600
121550140012501100950800700
15180016501500130011001000800
18210019001700150013001150950
202300210019001650145012501050
3033003000260023002000
≥ 4045004000350030002500
Примечания

1. В таблице 7.8 глубину погружения нижнего конца сваи и среднюю глубину расположения слоя грунта при планировке территории срезкой, подсыпкой, намывом до 3 м следует принимать от уровня природного рельефа, а при срезке, подсыпке, намыве от 3 м – от условной отметки, расположенной соответственно на 3 м выше уровня срезки или на 3 м ниже уровня подсыпки.

Глубину погружения нижнего конца сваи и среднюю глубину расположения слоя грунта в водоеме следует принимать от уровня дна после общего размыва расчетным паводком, на болотах — от уровня дна болота.

2. Для промежуточных глубин погружения свай и промежуточных значений показателя текучести IL глинистых грунтов значения R в таблице определяют интерполяцией.

3. При расчетах показатель текучести грунтов следует принимать применительно к прогнозируемому их состоянию в период эксплуатации проектируемых зданий и сооружений

7.2.8 Расчетное сопротивление R, кПа, грунта под нижним концом сваи-оболочки, погружаемой с частичной выемкой грунта, но с сохранением грунтового ядра высотой не менее трех диаметров оболочки на последнем этапе ее погружения (при условии, что грунтовое ядро образовано из грунта, имеющего те же характеристики, что и грунт под нижним концом сваи-оболочки), следует принимать по таблице 7.2 с коэффициентом условий работы грунта, учитывающим способ погружения свай-оболочек в соответствии с позицией 4 таблицы 7.4, при этом расчетное сопротивление в указанном случае относится к площади поперечного сечения сваи-оболочки нетто

Целесообразность усиления основания

Правильно выполненный фундамент здания, представляющий бетонный монолит, обладает высокими прочностными характеристиками. Без стальной арматуры он не будет иметь требуемой эксплуатационной прочности. Бетон обладает повышенной устойчивостью к действию сжимающих нагрузок, однако может растрескаться при растяжении.

Это в полной мере компенсируется арматурным каркасом, устанавливаемым до заливки ленточного фундамента на нижнем и верхнем уровне ленточного контура. В углах фундамента концентрируются значительные усилия. Именно поэтому правильное армирование углов основания ленточного типа является гарантией длительного ресурса эксплуатации строения и его прочности.

В угловые части дополнительно нужно установить вертикальные металлические стержни

Установленная в угловых частях фундамента арматура значительно увеличивает прочностные характеристики конструкции, компенсирует изгибающие и разрывные нагрузки. Вертикально расположенные стальные стержни поддерживают арматурные пояса, расположенные в верхней и нижней части каркаса.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
