Как установить водостоки, если крыша уже покрыта: устанавливаем правильно водостоки своими руками, выбрав подходящий вариант

Как крепить

Когда все готово можно приступать к монтажу листов. А как правильно крепить ондулин на крышу? Какие существуют общие правила? Тут специалисты рекомендуют следующее:

забивать гвоздь в ондулин нужно только на вершину волны. При этом не допускаются перекосы. Метиз должен быть расположен строго по центру и в самой вершины волны. Если не соблюдать это правило, то место крепления обязательно создаст протечку; не стоит прилагать чрезмерные усилия. Гвоздь или саморез не должен продавливать волну листа ондулина. Это поможет избежать преждевременно выхода из строя кровельного материала

Кроме того, увеличит герметичность покрытия крыши; важно соблюдать схему крепления. В верхней и нижней части листа ондулина гвозди забивают в каждую волну

Так вы надежно закрепите материал на своем месте. В середине листа метизы размещают через волну в шахматном порядке. При этом расстояние по вертикали между точками крепления должно составлять 40-45 сантиметров. Такая схема позволит удерживать лист материала на своем месте даже при сильном ветре, при этом, не навредив его целостности; как уже отмечалось нужно использовать только специальные, так называемые ондулиновые гвозди или саморезы. Они оснащаются специальными герметичными шляпками. Также некоторые типы метизов оснащаются дополнительными пластиковыми или резиновыми колпачками, которые закрывают шляпку и делают внешний вид более эстетичным. Плюс ко всему такие крепежные материалы устойчивы к внешним воздействиям; специалисты рекомендуют на каждый лист ондулина использовать минимум двадцать гвоздей или саморезов. В этом случае крепление можно считать надежным. Первым делом крепят углы листа. Это не даст случайному порыву ветра сместить их со своего места. После этого крепятся середина; не вбивайте гвоздь в волну, которая закроется нахлестом. Лучше закрепить оба листа одной точкой.

Только при соблюдении этих правил, ваша новая крыша будет служить долго и надежно. Крепление листов ондулина нужно осуществлять внимательно и не спеша. Нельзя переусердствовать. При этом также не допускается наличие зазора между шляпкой гвоздя или самореза и ондулином. Все должно прилегать плотно и надежно.

Монтаж кронштейнов

Правильный ответ на вопрос, как правильно крепить водостоки полностью зависит от типа системы и свойств самого здания. При строительстве водосточной системы используют следующие варианты монтажа :

  • Крепления кронштейнов в горизонтальной плоскости на кровельной лобовой доске применяется в случае использования пластиковых желобов.
  • При отсутствии лобовой доски используют крепление желоба водостока к стропильным ногам. В случае невозможности осуществить данный способ, применяют специальные кронштейны, регулируемые по высоте шпилек.
  • Довольно часто производят монтаж с креплением к нижней части настила или обрешетке кровли.
  • Крепление водосточной трубы к стене осуществляют при помощи хомутов (пластиковых или оцинкованных).

Выбор крепежных хомутов осуществляют с учетом следующих требований :

  • крепление хомута к стене должно осуществляться метизом с рабочей длиной не менее 50 мм;
  • глубина крепления должна подбираться с учетом теплоизоляционного слоя стены;
  • между стеной и трубой обязательно должен быть зазор.

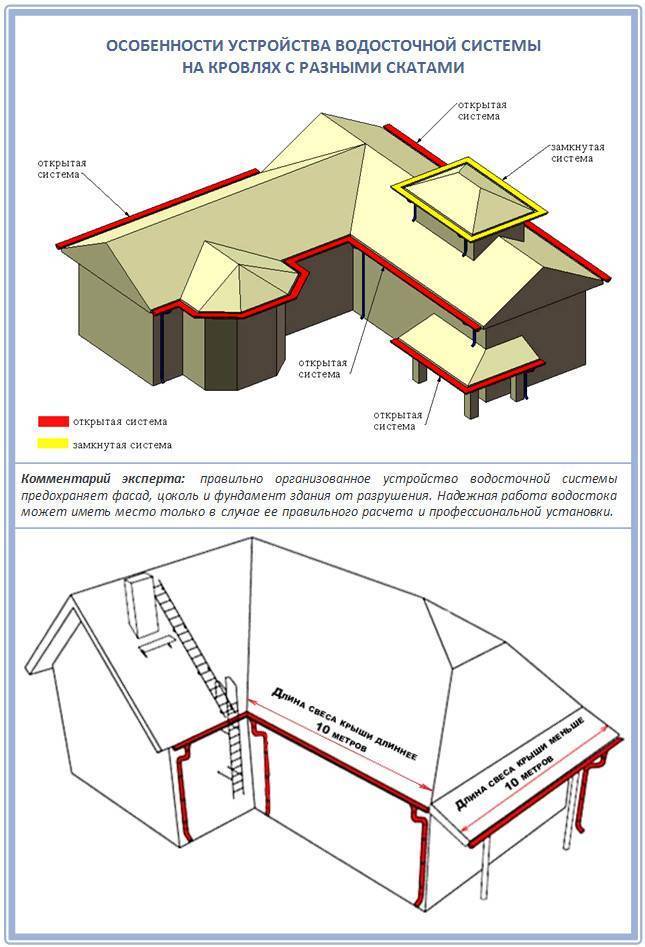

Как правильно определиться с системой водостока

Просто так пойти в магазин и купить водосточную систему, не определившись с ее параметрами, это зря потраченные деньги. Есть определенные нормы, касающиеся размеров крыши, а точнее, площади ската, с которых вода будет собираться в водосточную систему. И чем больше площадь, тем больше должны быть у лотков и труб размеры в плане их диаметра. Поэтому перед тем как переходить к установке водосточной системы, необходимо точно подобрать ее по размерам в соответствии с площадью ската кровли.

  1. Если площадь ската крыши не превышает 50 м², то устанавливаются в водосточную систему желоба шириною 100 мм и трубы диаметром 75 мм.
  2. Площадь в пределах 50-100 м², используются желоба – 125 мм, трубы 87-100 мм.
  3. Площадь ската более 100 м², желоба 150-200 мм, трубы 120-150 мм.

Монтаж водосточной системы показан в видео:

Греющий кабель в водосточной системе

Наледь и снег внутри водосточной системы создают затор (пробки), который не дает сливаться растаявшей воде. В результате она переливается через края лотков, образуя сосульки. Чем они опасны, всем известно. К тому же большое количества льда и снега внутри лотков – это большая вероятность обрушения всей конструкции или деформация ее элементов. Чтобы этого не происходило, в водосток устанавливают греющий кабель. Это проводник электрического тока, который выделяет тепловую энергию.

Греющий кабель внутри желоба водосточной системыИсточник rooms-styling.com

Установку греющего кабеля производят после монтажа водостока для крыши. Его просто укладывают внутрь желобов (вдоль) и опускают внутрь трубных стояков. В лотках его крепят специальными зажимами, изготовленными или из нержавейки, или из оцинковки, или из пластика.

Кроме самого кабеля в комплекте поступает блок питания и терморегулятор. Первый подает ток требуемого напряжения и силы, второй регулирует температуру кабеля в зависимости от погодных условий. К примеру, если на улице температура в пределах -5С, то кабель нагревается не сильно. Если температура падает ниже, то сила тока внутри проводника повышается, что увеличивает теплоотдачу. Именно это и контролирует терморегулятор.

Необходимо добавить, что сам терморегулятор не определяет температуру. Для этого в систему добавляются датчики: или температурные, или влажностные.

Чаще всего монтаж греющего кабеля производится не только внутрь лотков и труб. Им покрывают часть крыши, а точнее площадь свеса. Здесь проводник укладывается змейкой и закрепляется к кровельному материалу специальными хомутами. На фото ниже этого хорошо видно. При этом надо обозначить, что греющий кабель и внутри водостока, и на свесе – это единая система с одним блоком питания и терморегулятором.

Греющий кабель на свесе крышиИсточник tiu.ru

Как работает система обогрева водостоков показано в видео:

Разновидности современных водосточных систем по материалу изготовления

Традиционно водосточные системы изготавливались из оцинкованной стали. И сегодня этот материал не ушел с рынка. Просто оцинкованный водосток стали покрывать краской, тем самым подгонять под цвет кровельного материала, создавая единое дизайнерское оформление дома. Плюс, появилась возможность продлить срок эксплуатации за счет дополнительного защитного слоя.

Сегодня производители предлагают оцинкованные водостоки, покрытие полимером. При этом полимерное покрытие наносят и с внешней стороны оцинкованного листа, и с внутренней. Это более качественная защита и огромное разнообразие цветов, ничем не ограниченное.

Водосточная конструкция из пластикаИсточник rooms-styling.com

Пластиковые водостоки сегодня являются самыми востребованными. Изготавливают их из поливинилхлорида (ПВХ). Но этот материал не используется в чистом виде, потому что сам по себе он становится хрупким при низких температурах. В него добавляют присадки, которые увеличивают прочность полимера, поэтому ПВХ водостоки не боятся перепадов температур и солнечных лучей. И самый большой плюс – пластик является самым дешевым материалом.

Современный рынок сегодня предлагает водосточные системы, изготовленные из меди или нержавеющей стали.

Медный водостокИсточник pinterest.com

Обобщение по теме

Установка водостоков на крыше – процесс серьезный. Основная задача производителя работ – правильно подобрать ее элементы в соответствии с площадью ската кровли, правильно выставить угол наклона желобов и грамотно провести крепление элементов конструкции.

Как крепить водосток к крыше: способы

Для крепления водостоков на дом разработано несколько основных способов:

  • Крепление к лобовой (ветровой доске);
  • Крепление к обрешетке;
  • Крепление к стропилам.

Самый надежный вариант крепления состоит в том, что крюки для крепления водостока крепятся под кровлей к верхней части стропила до монтажа обрешетки и финишного покрытия. Крюки дополнительно прижимаются обрешеткой. Данный способ применим только в процессе строительства и, если шаг между стропилами не превышает 0.6 м.

Несколько проще производить монтаж своими руками на крышу по готовой обрешетке. Крючки дополнительно не прижимаются, но это единственное отличие от первого способа (если только доски обрешетки не сильно тонкие). Данный вариант имеет то преимущество, что позволяет повесить водосток при большом расстоянии между стропилами.

К лобовой доске крепить держатели можно только в том случае, когда позволяет надежность самой доски и ее крепления к элементам крыши.

Накрытая крыша лишает возможности выбирать среди большинства удобных вариантов. Как закрепить водосток на полностью готовую крышу, под профнастил или иное покрытие, будет рассмотрено ниже. В зависимости от конструкции можно рассмотреть такие способы крепления:

  • К боковой поверхности стропил (с теми же критериями по расстоянию между ними);
  • К лобовой доске;
  • К стене строения.

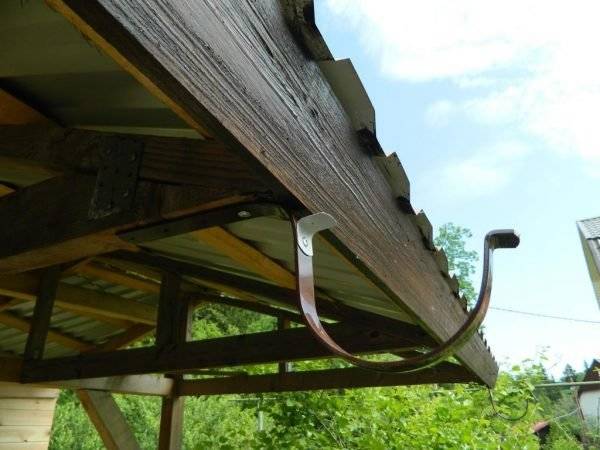

Монтаж на боковую поверхность стропил следует выполнять длинными крючьями, поскольку гвозди или шурупы будут воспринимать нагрузку на изгиб и со временем могут разболтаться или обломаться. Для крепления на боковую поверхность стропил используются специальные крючья с выгнутой на 90° монтажной плоскостью.

Обратите внимание! Для обеспечения надежности крепления и исключения повреждения стропил они должны быть изготовлены из бруса сечением не менее 120х50 мм. Если поперечник стропил на крыше меньше, то данный способ применять не рекомендуется. Для монтажа водостока на ветровую доску не имеет значения, покрыта крыша или нет

Основное требование – надежность основания, то есть ветровой доски. Ее толщина должна составлять не менее 20-25 мм

Для монтажа водостока на ветровую доску не имеет значения, покрыта крыша или нет. Основное требование – надежность основания, то есть ветровой доски. Ее толщина должна составлять не менее 20-25 мм.

Крепление водостока к крыше можно производить по нескольким вариантам крюков:

  • Обычные крючки с длинной монтажной площадкой;
  • Крючки с опорной поверхностью;
  • Крючки с регулируемой крепежной поверхностью для установки на наклонных досках;
  • Использование специального направляющего профиля и крючка особой формы.

Применение профиля во многом упрощает монтаж водостока, особенно в части соблюдения необходимого уклона и соосности всех крепежных элементов. Из минусов – довольно высокая стоимость.

Крепить кронштейны к обрешетке можно, если есть возможность демонтировать или сдвинуть нижний ряд покрытия крыши. Делать это наиболее просто на черепичной крыше и из металлочерепицы или профлиста и практически нереально на крытой классическим шифером.

Для закрепления на стену используются специальные стальные штыри необходимой длины. К штырям крепятся крюки, а на них, в свою очередь, желоба водостока.

Надежное кровельное покрытие крыши – металлочерепица, поликарбонат и иные жесткие и прочные материалы позволяют выполнять крепление элементов водостоков к крыше непосредственно к кровельному покрытию посредством специальных струбцин.

Важно! При всей очевидности и удобстве нельзя крепить водосток к торцевым поверхностям стропил, поскольку крепежные элементы будут проходить вдоль волокон древесины, и надежность удержания закрепляемого крепежа окажется крайне низкой

Пошаговая инструкция

Монтаж к обрешётке осуществляется следующим образом:

  1. Снимается последний ряд кровельного слоя. При этом крепёж убирается с первой полосы и ослабляется на второй. Твёрдую крышу следует демонтировать медленно и постепенно, в противном случае листы можно легко повредить.
  2. Кронштейны распределяются на фанерной обрешётке и фиксируются саморезами.
  3. Кровля возвращается в исходное положение и надёжно закрепляется посредством клейкой мастики.
  4. Собирается конструкция водостока.

Крепление к различным сторонам стропил:

  1. Осуществляется предварительная примерка.
  2. Закрепляются крючки на боковине деревянного бруска.
  3. Собираются все элементы конструкции.

Монтаж на фронтальную доску отдельных кронштейнов:

  1. Перекладина размечается линией с уклоном 3–5 мм на 1 м жёлоба по направлению к сливу.
  2. От края доски отступаются 50–100 мм для определения точки крайнего кронштейна.
  3. Размечается линия с интервалом между крюками не более 600 мм. В районе установки сливной воронки держатели располагаются на расстоянии до 50 мм от неё.
  4. Кронштейны закрепляются на доске.
  5. Конструкция водостока собирается.

  1. На перекладине закрепляется направляющая через специально предусмотренные отверстия, регулируется уклон.
  2. С торца профиля надеваются кронштейны. Они равномерно распределяются по направляющей.
  3. Оборудуется водосток.

Лучше всего оборудовать водосток на этапе создания обрешётки под дальнейший настил кровли. Но в силу ряда различных причин это далеко не всегда представляется возможным. Поэтому существуют методики, предусматривающие рациональный монтаж водостока по окончании кровельных операций. Современные технологии позволяют производителям систем для сбора влаги предусмотреть различные ситуации и предложить потребителю оптимальные по функциональности образцы, выпускаемые в нескольких версиях.

Технология крепления к крыше

Подразумевает установку желобов на кронштейны:

  • к стропилам;
  • на лобовую доску;
  • к краю кровельного материала;
  • с использованием дополнительных кронштейнов.

Разберем, в каких случаях целесообразно применять разные типы монтажа.

К стропилам

Фиксация водостока к стропилам проводится, когда перекрытие обрешетки кровельным материалом уже выполнено, но допускается и до укладки профлиста, шифера и разного мягкого настила.

Элемент крепежа – кронштейны с длинной ножкой, согнутой под прямым углом.

При застеленной кровле придется оторвать или открутить последний ряд, если это шифер, металлочерепица, чтобы закрепить водоотвод к последнему ряду обрешетки, стропильным ногам. При использовании мягкой черепицы, ондулина достаточно просто приподнять последний ряд, чтобы закрутить кронштейн.

Этот способ применяется в случае, если сечение деревянных стропил от 180*50 мм.

При крепеже кровельный материал должен покрывать водосточные желоба.

На лобовую доску

Лобовая доска монтируется по торцам стропил. Ширина может отличаться.

Крепеж выполняется длинными кронштейнами или крюками из направляющего металлопрофиля и кронштейна.

Выпускаются и специальные длинные планки с пазом. Планку саморезами прикручивают к доске, в пазы входят кронштейны.

К краю кровельного покрытия

Таким способом система водостока проходит вдоль карнизного выступа крыши. Используется, когда для настила был выбран жесткий материал типа профнастила.

Для крепежа кронштейнов (пластиковых или металлических) потребуются специальные струбцины.

Бывают случаи, когда без отверстий в крыше не обойтись. Тогда рекомендуется под металлические зажимы (если они имеются) положить прокладки из резины. Так вероятность повредить крышу будет меньше.

При помощи дополнительного кронштейна

Выполняется монтаж, когда настил кровли завершен. Минимизируется риск повреждения материала. Также дополнительные кронштейны потребуются, если основные кронштейны для крепежа желобов оказались короткими.

Берется длинный кронштейн и просто отгибается до нужной длины, фиксируется саморезом к деревянной обрешетке.

Важно соблюдать нужное расстояние от центра держателя до края свеса. Рекомендуемый показатель – 30–40 мм

Так вода с крыши будет попадать в центр желоба. В противном случае выйдет перелив воды через края.

Из чего состоит водосточная система

Кронштейны

Они служат для решения задачи, как правильно установить водосточные желоба на поверхности крыши. Могут иметь различную форму и разный материал изготовления. Однако цвет изделий должен совпадать с окраской других кровельных элементов.

Форма кронштейнов напрямую зависит от способа их крепления:

  1. На лобовую доску. Этот наиболее распространенный способ, как установить водостоки если крыша уже покрыта. Чаще всего эти кронштейны входят в комплектацию ПВХ систем. Усиленные вертикальные ребра придают изделиям хорошие несущие способности. Для металлических систем подобные кронштейны идут укороченными. Когда лобовой доски нет, монтаж водосточной системы на готовую крышу может быть проведено комбинированными кронштейнами.
  2. Второй способ предусматривает монтаж водостоков до того, как будет уложен кровельный материал. Местом крепления желоба в таком случае выступает стропильная нога. Обычно таким образом обустраиваются обширные крыши, на которых используется кровельное покрытие значительного веса. Чтобы крепление было надежным, размер шага стропил делают до 60 см.
  3. Третьим способом оснащаются кровли с шагом между стропилами более 60 см. Чаще всего они оформляются ондулином или металлочерепицей. В этом случае применяются комбинированные кронштейны или крюки значительной длины. Местом их крепления выступает первая планка каркаса или нижняя часть настила.

Желоба

Форма их также может быть разной. Она может быть круглой, полукруглой, овальной, прямоугольной или комбинированной. Рекомендуется использовать желоба и кронштейны из одного набора: в таком случае их форма одинакова. Наиболее универсальной является симметричная форма, комплектация которой подбирается очень быстро.

Также могут различаться способы, как правильно крепить водосточную систему. Наиболее простой из них – метод защелкивания. В этом случае применяются поворотные защелки, дающие возможность проводить демонтаж нужной части желоба очень быстро. При выборе изделий учета требует также степень линейных колебаний, чем особенно славятся ПВХ конструкции. Компенсация в таком случае осуществляется за счет муфт, имеющих насечку внутри полости.

Хотя металлические желоба не так сильно расширяются при нагревании, компенсатор в виде соединительной муфты при их установке также желательно применять. Чтобы конструкции не покрывались льдом, их нередко оснащают системой кабельного нагревания.

Уплотнители

Для их изготовления используется ЭПДМ резина, которая является современным заменителем каучуковой герметизации. Для нее характерна хорошая эластичность, благодаря чему изделие способно сохранять форму продолжительное время. Таким уплотнителям не страшна влага и другие вредные воздействия. Для простоты установки их дополнительно покрывают силиконовой смазкой.

Воронки для водосбора

С их помощью собирают воду, которая стекает по желобам, перенаправляя ее внутрь водосточных труб. Пластиковые системы оснащаются воронками в виде отдельных элементов. Воронки бывают левыми, правыми и проходными. В первых двух случаях присутствует стенка в виде заглушки, что подразумевает их установку в конце желоба. Проходной элемент может монтироваться на любом участке.

Колена

Выглядят, как загнутая труба небольшой длины. С их помощью соединяются водосточные трубы и воронки, а также отводится вода от основания здания. Каждая водосточная труба обычно оснащена тремя коленами: двумя верхними, и одним нижним.

Как установить жалоба на крышу

  • 1 Виды крепежных элементов
  • 2 Способы
  • 2.1 Способы крепления желобов
  • 2.2 Способы крепления сливных труб
  • 3 Проведение монтажа
  • 3.1 Монтаж водостоков
  • 3.2 Монтаж сливных труб
  • 4

Для организации отвода воды с крыш домов используются различные водосточные системы, представляющие собой конструктивно сочлененный набор элементов, обеспечивающий защиту цоколя и наружных стен от переувлажнения. Кроме выполнения защитной функции, современные водосточные системы позволяют украсить дом и разнообразить его дизайн. В данной статье мы расскажем как крепить водосток к крыше и стене.

Для надежного крепления к строению всех частей водосточной системы применяются специальные крепежные элементы.

Элементы водостока

Для крепления водостоков используются следующие виды крепежных элементов:

Способы крепления желобов

Крепление на лобовую доску

Для закрепления желобов используют кронштейны, которые монтируются следующими способами:

  1. На лобовую доску. Данный способ используется, когда полностью завершен монтаж кровли. Это является единственной возможностью закрепить кронштейны без дополнительного демонтажа уже смонтированных элементов кровли.
  2. На стропильные ноги. При отсутствии так называемой лобовой доски, кронштейны крепятся к стропильным ногам.
  3. К обрешетке кровли. В данном случае используются специальные удлиненные хомуты, фиксируемые в двух точках крепления и позволяющие надежно закрепить кронштейны к смонтированной обрешетке кровли.

Крепление на стропильные ноги

При монтаже кронштейнов применяются саморезы.

Способы крепления сливных труб

Крепление трубы водостока

Для закрепления сливных труб используются хомуты, при монтаже которых следует учитывать следующее:

Чтобы обеспечить надежное соединение, глубина фиксации метиза должна быть больше 60 мм, при этом он должен входить в стену, а не в утеплитель. Необходимо обеспечить определенное расстояние от стены фасада до сливной трубы. После фиксирования водосточной трубы в хомуте, он не должен чрезмерно ее обжимать

Это особенно важно в случае использования труб ПВХ, меняющих свои размеры за счет колебания температур, что может привести к появлению трещин и разрушению

Проведение монтажа

ПВХ водосток

Если вы не обладаете желанием и необходимыми навыками для монтажа водосточной системы своими силами, то в этом случае лучше привлечь специалистов. Учитывая, что данный вид монтажа является достаточно простой задачей, вы можете решиться на самостоятельную установку водосточной системы кровли. Наличие помощника значительно облегчит процесс монтажа, но, в крайнем случае, работы можно выполнить и в одиночку.

Для проведения монтажных работ кроме лестницы вам потребуется набор инструментов:

  • строительный уровень;
  • рулетка;
  • отвес;
  • строительный шнур;
  • линейка-угольник;
  • ножовка по металлу.

Монтаж водостоков

Инструкция по установке

Положение водостоков относительно свеса кровли должно быть следующим:

  • свес должен выступать относительно ближнего к дому края водостока на 25−65%;
  • дальний край водостока при этом должен быть ниже визуальной плоскости кровли (для волнообразной кровли плоскость определяется по нижней волне).

Для качественного отвода воды требуется обеспечить уклон желоба в направлении слива, величиной 0,2−0,3%.

  1. Разметьте и прикрепите крайние два кронштейна (первый и последний) с учетом требуемого уклона.
  2. Натяните строительный шнур между первым и последним кронштейном. Это позволит легко разметить места установки остальных кронштейнов.
  3. Выполните монтаж оставшихся промежуточных кронштейнов (с шагом, рекомендуемым производителем).
  4. Закрепите сливную воронку водостока (по линии шнура).
  5. Выполните монтаж водостоков. Где необходимо установите заглушки. При наличии защитных сеток установите их в сливные воронки.

Монтаж сливных труб

Монтаж сливной трубы

Производится с соблюдением следующих правил:

  1. Монтаж труб выполняется в направлении снизу-вверх.
  2. Под метизы, на которые будет производиться крепление хомутов, необходимо высверлить отверстия соответствующего диаметра.
  3. Шаг установки хомутов составляет 1,8 метра.
  4. Каждая труба должна крепиться с помощью отельного хомута, при этом на длинных трубах устанавливается несколько хомутов (в соответствии с рекомендуемым шагом).
  5. Нижнюю трубу выводят в ливневую канализацию, а при ее отсутствии монтируют нижнее колено.
  6. Верхняя труба соединятся с воронкой.

Правильно выбранная и надежно закрепленная система водослива обеспечит полноценную защиту вашего дома от переувлажнения стен и цоколя, украсит и сохранит внешний вид здания на многие годы.

Узнайте, как монтировать водосточную систему на примере монтажа пластикового водостока:

Комплектация водосливов

Комплектация и конструкционные характеристики систем оказывают заметное влияние на способы установки водостоков на крыше домов.

Наименование элемента
Описание и особенности установки

Кронштейны

Применяются для крепления желобов, могут фиксироваться к доскам обрешетки (крюки) или к карнизной планке (кронштейны). Первые (крюки) изготавливаются только из металлической полосы, загибаются для придания уклона водосточной системе вручную во время установки. Главная особенность – необходимость монтажа до начала кровельных работ, в противном случае придется демонтировать первый ряд покрытий. В настоящее время считается устаревшей конструкцией и используется редко. Чаще применяются кронштейны, которые фиксируются к карнизной доске или свесам стропильных ног. Могут изготавливаться из пластика или металла. Самые современные модели имеют возможность точной регулировки положение желоба после крепления элементов на доске.

Водосточные желоба

Принимают воду со скатов и направляют ее к воронкам. Монтируются по всему периметру строения с уклоном до 4–5 мм на погонном метре. По форме могут быть круглыми или квадратными, есть варианты самостоятельного изготовления желобов. Монтаж делается после завершения работ по покрытию кровли.
Для защиты элементов от падающего снега могут дополнительно использоваться снегозадержатели, это активный метод. Пассивный метод защиты желобов от механических повреждений – соблюдение разности по высоте между продолжением проекции кровли и верхней кромкой элемента водосточной системы.
Для правильной установки необходимо сделать предварительные расчеты крыши, параметры водостоков подбираются в зависимости от площади скатов. Одновременно с этими данными нужно рассчитать количество воронок. Они должны успевать пропускать всю дождевую воду во время пиковых нагрузок, рекомендуется одна воронка на 10 м желоба.

Повороты желобов

Чаще всего имеют угол 90°, но иногда встречаются и с углом 135°. Для герметизации мест соединения с желобом применяются резиновые или клеевые уплотнители

Во время монтажа следует обращать внимание, чтобы расстояние от углов поворота к кронштейнам не превышало 10–15 см. Прочность системы в этих местах ниже, требуется более надежная подвеска.

Воронки для сбора воды

Устанавливаются на желобах и направляют собранную ними воду в вертикальные трубы

Правильное крепление невозможно без предварительного расчета, универсальным считается монтаж одной воронки на каждые 10 м желобов. Но конкретное решение следует принимать после внимательного анализа площади ската и максимальных осадков в данной климатической зоне. Воронки могут быть проходными (монтируются в любом месте желоба) и левыми или правыми. Последние устанавливаются только на торцах системы, конструкция имеет специальные заглушки, что упрощает процесс монтажа и повышает надежность всей системы.

Колена и тройники для водосточных труб

Позволяют изменять направление водного потока и подключать к одной вертикальной трубе несколько элементов системы. Вставляются в соединение типа раструб, во время монтирования нужно обращать внимание на направление элементов по отношению к движению воды.

Хомуты для фиксации водосточных труб

Во время установки необходимо следить за расстоянием между точками фиксации элементов, в зависимости от материала изготовления и диаметра трубы оно колеблется в пределах 1,2–1,8 м. Тип фиксации к фасадной стене изменяется с учетом материалов ее изготовления. Хомуты могут быть пластиковыми или металлическими.

Водоотводящие трубы

Имеют различную длину, но большинство производителей придерживается стандарта 3 м. Диаметр подбирается с учетом дебета воды, количество, места установки и общая длина рассчитывается еще до начала работ по монтажу водосливной системы.

Устройство наружного водостока

Установка кронштейнов

Существует несколько типов крюков, на которые вешают водосточные желоба — длинные и короткие. Причем и те, и другие могут быть нескольких типоразмеров. Например, у Ruukki есть короткий, экстра короткий, плюс три варианта коротких для разных углов уклона кровли и положения лобовой доски.

Кроме того большинство производителей предлагают дополнительные виды держателей:

  • Ruukki — короткий крюк регулируемый;
  • Aquasystem — универсальный крюк (у него размер короткого, но есть возможность применения в качестве длинного в комплекте с удлинителем);
  • Docke — регулируемое крепление для монтажа к стропилам или сплошному основанию кровли с использованием коротких пластиковых кронштейнов;
  • ТехноНиколь — удлинитель прямой или боковой, к которым крепят короткий кронштейн.

Кронштейны — это те же самые крюки для монтажа желобов, а терминология зависит от производителя системы.

Короткие крюки и кронштейны крепят на лобовую доску или торцы стропил после монтажа кровли. Длинные крюки крепят либо сверху на стропила, либо на крайнюю доску обрешетки ската до монтажа кровли.

Отличия между ними заключаются еще и в материалах:

  • короткие крюки бывают из металла (для металлических желобов) или из пластика (для водостока из ПВХ);
  • длинные крюки и кронштейны, а также удлинители и регулируемые крепления, изготавливают только из металла (чтобы их можно было сгибать для формирования уклона).

Монтаж на короткие кронштейны

  1. Определяют место установки последнего (конечного) крюка на лобовой доске карниза (около 10-15 см от угла или торца карниза кровли).
  2. Определяют место для установки воронки водостока или соединителя желоб-труба.
  3. Отступив вправо и влево от места установки воронки на 10-15 см, отмечают линии крепления этой пары крюков. Отметки делают с учетом, что от конечного крюка к воронке должен быть уклон, оговоренный изготовителем водостока. Стандартное понижение равно 3.5 мм на 1 погонный метр, но в зависимости от конструкции кровли его можно выбирать в диапазоне 2-5 мм.
  4. Крепят к лобовой доске конечные крюки и крюки воронки. По шпагату или лазерному уровню отбивают линию точек крепления. В соответствии с рекомендациями изготовителя по допустимому интервалу между креплениями, устанавливают остальные крюки.

Монтаж длинных крюков

  1. Определяют места расположения воронки и концевых крюков.
  2. Выясняют количество крюков — в соответствии с шагом стропил или раскладки по сплошному основанию кровли. Маркируют крюки от угла ската до воронки или от центра ската до угла крыши (зависит от количества и расположения воронок по карнизу).
  3. Определяют точки загиба хвостовика крюка с учетом уклона (величины понижения на один погонный метр) и шага раскладки.
  4. Сгибают первый крюк на угол обратный углу уклона ската кровли (у вальмовых и многощипцовых крыш для каждого ската он другой). Прикладывают крюк к месту установки, и определяют правильность загиба. При необходимости корректируют на гибщике.
  5. Используя первый загнутый крюк как образец, гнут остальные на такой же угол по индивидуальной линии сгиба.
  6. Крепят крюки на место.

В качестве крепежа используют оцинкованные стальные шурупы по дереву 4.8х38 мм. Исключение — медные водостоки. Для них нужны либо саморезы из нержавеющей стали, либо омедненный крепеж.

Конфигурация водосточной системы скатной крыши

Решающее значение для сложности устройства водостока имеет форма скатной крыши. Например, для простого дачного или загородного дома с двускатной крышей и идеально прямыми линиями карнизного свеса проще всего будет поставить стандартную водосточную систему, с минимальным количеством желобов и водостоков.

А вот если скатная крыша вашего дома имеет немало заломов, скачков свеса, щипцов или врезок, тогда вся водоотводная система будет довольно сложной. Например, заломы края скатной крыши чаще всего находятся там, где фасад нужно было сделать более красивым. И нельзя пересекать в этом месте крышу простым желобом – принято продумывать его более эстетичное расположение. Придется повозиться!

Архитектурная конфигурация крыши напрямую определяет устройство системы водостока и ее вид:

Вальмовая крыша и подобные ее конструкции архитектурные элементы устраиваются уже по типу замкнутой системы. Такая водосточка всегда обходит здание или его отдельный архитектурный элемент по всему периметру. Заглушка для желобов здесь даже не ставится, ведь в такой конструкции все водосточные элементы соединены между собой и глухих ответвлений просто нет.

Также, что касается вальмовой крыши, здесь идущую со скатов дождевую и талую воду нужно отводить одновременно в обоих направлениях. Водосточной трубы здесь также располагаются по углам:

В замкнутых системах рассчитывать трубы водостока нужно так, чтобы они опирались на общую площадь крыши и округления делались в большую сторону, а не в меньшую.

Так, стандартная двускатная крыша предусматривает две отдельные линии из желобов, где на каждую будет приходиться свой сток. Т.е., говоря простым языком, водосток скатной кровли по типу щипцовой – это две незамкнутые системы.

Если мы говорим о двухскатных, разноскатных и многоскатных крышах, тогда вода отводится по желобам к трубам, которые по всем стандартам располагают после углов стен, и трубам, которые размещены ровно посередине этих стен:

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
