Как сделать забирку из досок для фундамента своими руками

Варианты установки шпунта

Помимо стандартного способа заливки труб или балок, существует еще несколько видов монтажа, которые адаптированы под различные условия и типы грунта:

Вибропогружение – при использовании данного метода, осуществляется предварительное бурение скважин под шпунты, а затем установка свай при помощи вибропогружателей. На мягком грунте лучше использовать шнековые буры. По подсчетам, цена на данный метод установки ограждений самая низкая, ввиду экономичности технологии и минимального использования технических средств;

Вибропогружатель

Закручивание – данный способ подразумевает собой погружение шпунта в грунт (на сваях установлены специальные наконечники) путем вдавливания и вращения. Этот метод востребован при наличии уже готовых, расположенных рядом сооружений. Таким образом можно предотвратить выбуривание грунта из фундамента;

Закручивание шпунта

Ударный метод – осуществляется путем забивания свай в грунт при помощи копра. При использовании данного метода существует ряд ограничений в плотно застроенных городских районах.

В процессе разработки, стенки котлована, как правило, укрепляют забиркой, изготовленной из обрезной доски или металлического листа. Дабы попусту не расходовать материал, после обустройства ограждающей конструкции, забирку можно использовать как элемент опалубки для бетонирования подземных сооружений и конструкций.

Шпунтовое ограждение котлована с забиркой не является водонепроницаемым, поэтому при расположении грунтовых вод выше уровня дна котлована, следует позаботиться об системе водопонижения.

Предусмотрев такое ограждение, вы сможете организовать безопасный участок на строительной площадке, тем самым значительно ускорив процесс возведения здания или же сооружения.

Также, хотелось бы отметить тот факт, что использование шпунтовых свай не ограничивается укреплением одних лишь котлованов.

Они широко используются для укрепления береговых линий и траншей, нередко применяются при строительстве эстакад, мостов и путепроводов, используются для возведения ГЭС и сооружений аналогичных направлений (шлюзы, гидроузлы, причалы, больверки).

Помимо этого, шпунты применяются при строительстве складов для хранения жидких и твердых отходов промышленности.

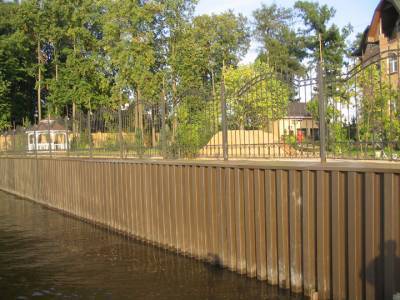

Шпунтовое ограждение береговой линии

Вообще, шпунтовые ограждения котлованов выглядят как сплошная стенка, образованная из стальных свай (шпунты типа «Ларсен», двутавровые балки, зетовый профиль, труба и плоский шпунт) путем их погружения в грунт одним из вышеприведенных способов.

По своей сути, подобная ограда водонепроницаема и служит в качестве водонепроницаемой перегородки. Но все же основная функция ограждения – предотвращение обвала грунта.

На фото видно, что подобного рода ограждение представляет собой сплошную стену

Утепление

Дополнительная теплоизоляция свайного фундамента помогает повысить эксплуатационные свойства конструкции и защитить здание от сильных морозов. Иначе основное количество тепла, которое вырабатывает котел, будет выходить через пространство над цоколем дома.

Утепление забирки производят следующим образом:

  1. На опорные сваи фундамента закрепляют металлические листы.
  2. На каркас фиксируют пенополистирол либо обычный пенопласт.
  3. Внешнюю часть обшивают профилированным настилом.
  4. В появившееся пространство непременно требуется засыпать керамзит либо аналогичный материал.
  5. Делают специальные отверстия для проходящих в конструкции коммуникационных систем.
  6. Организуют отверстия для вентиляции на 25 см выше уровня грунта.

КПД после организации забирки очень высок, особенно это будет ощутимо после наступления первых морозов, когда для отопления здания придется затрачивать меньше времени и средств.

Нужно не забывать, что предварительное проектирование опорных столбов для основания обязано в себя включать и расчеты по сооружению и обустройству забирки. То есть перед тем как сделать забирку на свайном фундаменте, уже нужно четко знать, какой материал будет использоваться, как будет реализована гидро- и теплоизоляция.

Плюсы и минусы столбчатых фундаментов

Главным недостатком столбчатого фундамента считается невозможность устройства подвального помещения в доме. Поэтому если данный фактор является важным, то останавливать свой выбор на этом виде основания не следует. Но в остальных случаях обязательно следует рассмотреть все преимущества и недостатки.

Для частного застройщика или дачника «плюсами» будут являться следующие факты и критерии:

  • стоимость, которая составляет от 50 до 75% аналогичного ленточного основания;

  • значительно меньший объем земляных работ, так как надо выкопать всего лишь несколько ям, в отличие от длинного и часто глубокого рва по периметру дома;

  • с выполнением всех этапов работ вполне можно справиться своими силами без привлечения дополнительной рабочей силы и спецтехники;

  • устройство фундамента по частям: столбики можно изготавливать постепенно и необязательно все сразу. Это очень удобно для дачников, имеющих возможность заниматься строительством в выходные дни;

  • такой вид фундамента оказывает значительно меньшее воздействие на грунт, что актуально на проблемных участках.

Среди недостатков следует акцентировать внимание на неуниверсальность использования такого вида фундамента, устраивать который можно только под каркасные, деревянные дома и другие строения из легких материалов. Для кирпичных стен может использоваться только при условии глубокого, более 1,5 м, глубины заложения, но в таких случаях более оправданным является фундамент на сваях, если строительство ведется на сложных грунтах, а также ленточный, с возможностью устройства полноценного подземного уровня. Для кирпичных стен может использоваться только при условии глубокого, более 1,5 м, глубины заложения, но в таких случаях более оправданным является фундамент на сваях, если строительство ведется на сложных грунтах, а также ленточный, с возможностью устройства полноценного подземного уровня

Для кирпичных стен может использоваться только при условии глубокого, более 1,5 м, глубины заложения, но в таких случаях более оправданным является фундамент на сваях, если строительство ведется на сложных грунтах, а также ленточный, с возможностью устройства полноценного подземного уровня.

Для зданий из легких ячеистых бетонов не рекомендуется из-за плохой работы материала на изгиб, что в течение первых лет эксплуатации приведет к образованию продольных трещин на блоках.

В каких случаях нельзя возводить столбчатый фундамент для дома?

Особенно хорошо работает столбчатый фундамент на пучнистом грунте, который весьма опасен для ленточного.

Силы морозного пучения в этом случае оказывают воздействие на значительно меньшую площадь основания дома, что в результате не влияет на прочность строения и его сезонную усадку, по крайней мере, эти явления имеют менее выраженный эффект.

Идеально, конечно, закладку столбов выполнить на глубине ниже уровня промерзания, но такой вариант подходит не для всех климатических зон.

Например, для строительства в регионах с большой глубиной промерзания грунта или в зоне вечной мерзлоты можно сделать столбчато-ленточный фундамент, который возводиться по технологии ТИСЭ.

Главной особенностью данной разновидности основания дома является то, что в грунте на некоторой глубине возводятся столбики, а в качестве своеобразного ростверка, прямо по поверхности земли, устраивается полноценная монолитная лента, строительство которой полностью идентично возведению ленточного фундамента, но с одним отличием: все работы ведутся исключительно на поверхности. Таким образом, обеспечивается необходимая защита от влияния сил пучения на основания.

Конечно, при проектировании капитального загородного коттеджа из камня, кирпича думать о строительстве столбчатого фундамента не приходиться.

Также следует учитывать и геологическую обстановку на участке и знать, что он не подходит для слабых, водонасыщенных, торфяных и глинистых грунтов, для которых характерны горизонтальные подвижки.

В некоторых исключительных случаях их влияние можно нивелировать, например, ростверком, а также при помощи специальных мер, направленных на уменьшение силы трения грунта об опоры. Для этого часто используют различные мастики и смазки, которыми обрабатываются поверхности столбов.

Обязательно нужно уделить внимание и рельефу участка: при наличии больших перепадов высот, от 1,5-2 м и более, останавливать свой выбор на столбчатом фундаменте не только не целесообразно, но и опасно из-за недостаточной устойчивости такой конструкции и склонности ее к опрокидыванию

Материалы для фальшь-цоколя

Строительный материал для забирки свайного фундамента подбирают исходя из местных условий эксплуатации, наличия и конструктивных особенностей ростверка.

Бетонные плиты


Утепление столбчатого фундамента бетонной забиркой

Бетонные изделия чаще используют при обустройстве свайного фундамента промышленных зданий, где нет высоких требований к внешнему виду постройки. В частных домах бетон «облагораживают» отделкой различными материалами, что повышает конечную стоимость всего строительства.

Плиты должны иметь толщину не менее 100 мм, чтобы обеспечить защиту подпольного пространства от холода.

Выделяют две технологии монтажа:

  • Плиты опирают или подвешивают на столбы фундамента. Это утяжеляет массу здания и должно учитываться при проектировании свайного поля. Потребуется защита пространства от нижнего края плиты до поверхности земли от проникновения воды и животных.
  • Для установки изготавливают ленточный армированный фундамент, чтобы плиты не перекосило. Для фундамента роют траншею, глубиной 50 см, изготавливают подушку из щебня и песка, укладывают армопояс и заливают слой бетона.

Для защиты от влаги проводят гидроизоляцию обмазочными или рулонными материалами.

После установки плит по всему периметру дома заливают отмостку.

Керамический кирпич


Кирпичная забирка

Технология похожа на обустройство забирки из бетонных плит.

Между сваями устраивают ленту фундамента, на которую кладут кирпич. Толщину стенки выбирают не меньше 25 см — кладка «в кирпич». Это обеспечит механическую прочность, устойчивость стенки и защитит дом от морозов.

Финишную отделку проводят штукатуркой, искусственным камнем, сайдингом. Для утепления используют пеноплекс — экструдированный полистирол, который также штукатурят и впоследствии окрашивают.

На винтовом фундаменте кирпичом выводят стойки вокруг металлических свай, что защищает их от быстрого износа под влиянием климатических условий.

Цементно-стружечные плиты


Листы ЦСП имеют низкую теплопроводность, поэтому удерживают тепло

Листы ЦСП изготавливают из портландцемента, древесной стружки и добавок, среди которых хлористый кальций, сернокислый алюминий, сульфат алюминия, хлористый алюминий, силикаты натрия.

Цемент является связующим веществом, стружка наполнителем. Добавки предотвращают гниение, образование плесени, отталкивают влагу. Материал негорючий и прочный.

Теплопроводность низкая, что снижает расход энергоносителей на обогрев.

Для изготовления забирки монтируют обрешётку, которую жёстко крепят к сваям.

Листы ЦСП присоединяют к обрешётке с помощью саморезов. Окончательную отделку проводят штукатуркой или листовыми материалами типа «сайдинг». Для подгонки под нужные размеры листы режут ручной ножовкой по дереву или электрическим инструментом.

При необходимости забирку из плит делают двухслойной, а промежуток заполняют теплоизоляционным материалом.

Плоский шифер


Плоский шифер – хрупкий материал, ломается при механическом воздействии

Материал отличается повышенным сроком службы, размеры листов стандартизированы.

Важно учитывать, что шифер — хрупкий материал и его не используют в местах, где возможно механическое воздействие. Для резки используют углошлифовальную машинку с кругом по камню

Для резки используют углошлифовальную машинку с кругом по камню.

Для установки монтируют металлические уголки, к которым шифер прикручивают или приваривают накладку.

Цокольный сайдинг

В продаже встречается сайдинг изготовленный из металла, фиброцемента, алюминия или пластика.

Панели крепят к обрешётке, лаги которой устанавливают с шагом, рекомендованным производителем.

Термопанели


Забирка из термопанелей

Изделия выпускают из различных материалов и различной фактуры — под дерево, сталь, камень. Объединяет их конструкция. К листу теплоизолятора (пенопласт, пеноплекс) заводским способом приклеивают внешний, стойкий к механическим нагрузкам слой.

Материал выпускают в виде панелей с большими геометрическими размерами или в виде плитки.

Существует два вида монтажа:

  • приклеивание к заранее изготовленной стенке;
  • крепление на анкеры, саморезы, болты.

Преимущество подобных материалов: стойкость к климатическим условиям, повышенное качество теплоизоляции.

Высокая цена ограничивает повсеместное использование.

Забирка для столбчатого фундамента

При строительстве деревянных домов, бань и каркасных зданий обязательно предусматривается обустройство цокольной части, от которой полностью зависит хорошая теплоизоляция пола и отсутствие сырости в помещениях. Главным элементом любого деревянного здания является забирка столбчатого фундамента, которая представляет собой перегородку, надежно закрывающую пустые промежутки между фундаментными столбами, расположенными на одинаковом расстоянии друг от друга.

Устройство забирки столбчатого фундамента

Данный вид работ может выполняться на этапе создания основания или после возведения дома. Устанавливается перегородка в цокольной части здания по всему его периметру и заглубляется в грунт на 30-50 см (в зависимости от используемого строительного материала), а главным ее предназначением является защита строения от тепловых потерь и гниения. Для хорошей вентиляции в цокольной части здания должны присутствовать небольшие отверстия, например, окошки 15х15 см, снащенные решетками от животных. Располагаются отверстия по 2-3 штуки с каждой стороны здания.

Без наличия цокольной перегородки в промежутке между полом и землей:

  • циркулирует холодный воздух, что становится причиной снижения температуры в помещениях,
  • попадает мусор, дождь и снег, из-за чего создается сырость, которая неблагоприятно воздействует на стены здания и пол.

С ее установкой исключается проявление подобных факторов.

Как сделать забирку столбчатого фундамента

Установка защитной конструкции может осуществляться несколькими способами, для этого используются различные строительные материалы. Самыми востребованными являются:

  • бетон, с помощью которого создается монолитная железобетонная перегородка,
  • натуральный камень: булыжник или крупная галька,
  • керамический кирпич,
  • ЦПС (цементно-стружечные плиты),
  • сайдинг,
  • бревна, доски и другие современные материалы, обладающие повышенной устойчивостью к неблагоприятным атмосферным воздействиям.

Перед тем, как купить строительный материал, необходимо знать, как будет выглядеть такая забирка для столбчатого фундамента, фото на все виды конструкций можно посмотреть на сайтах в интернете и только потом принять окончательное решение.

Совет! С применением бетона, кирпича или камня возникает потребность в грунтовом заглублении до 50 см и создании песчаной подушки. Это делается в целях обеспечения повышенной устойчивости и надежности самой конструкции. Но с применением таких работ получается удорожание всего строительства, поэтому их использование не всегда является целесообразным и выгодным.

Какой материал выбрать

Только рассмотрев все возможные варианты забирки столбчатого фундамента, и оценив для каждого из них все «за» и «против», можно будет остановиться на одном самом оптимальном виде цокольной перегородки. При выборе варианта обязательно должно браться в учет соответствие климатическим и эксплуатационным условиям, а также другим предъявленным к нему требованиям, таким как: проста установки, практичность и эстетичность.

Совет! Для того чтобы красиво смотрелась забирка, столбчатый фундамент и его промежутки необходимо заделывать таким современным материалом, который не только придаст внешнему виду дома особой эстетичности, но и продлит период его пользования.

Несмотря на то, что устройство забирки из булыжника столбчатого фундамента является самым трудоемким и дорогостоящим вариантом, его главным и значимым преимуществом являются: надежность, прочность и долговечность. Поэтому при строительстве деревянного дома чаще всего выбирается этот вариант цокольной конструкции.

От правильного и качественного выполнения работ по обустройству цокольной части здания, зависит комфортное и уютное проживание, а также длительный срок его эксплуатации.

Зачем утеплять фундамент бани?

Фундамент – это основа любого сооружения, благодаря которому вся конструкция приобретает устойчивость и прочность.

Для бани этот элемент имеет особо важное значение. Это и не удивительно: помимо выполнения своей основной функции, фундамент также удерживает до трети всего выделяющегося тепла

Но это возможно только при проведенной должным образом теплоизоляции, которой многие не уделают надлежащего внимания. Как правило, считают, что внутреннего утепления фундамента бани будет достаточно: под ногами будет ощущаться теплый пол, особенно в том случае, если она используется время от времени.

Однако это огромная ошибка, так как основание бани с течением времени может разрушиться из-за повышенной влажности, и вся постройка придет в полную непригодность.

Разберем, почему фундамент бани нуждается в теплоизоляции, изучив особенности влаго- и теплообмена между основанием сооружения и почвой.

Фундамент, не имеющий утепления, непосредственно контактирует с почвой. Последующая эксплуатация здания приводит к появлению конденсата на нижней стороне пола. Легко можно понять, к чему это приведет: скопившаяся со временем влага будет причиной образования гнили, сырости и плесени.

И это только одна сторона проблемы: при наступлении холодов из-за сырости появляются «выталкивающие силы», которые являются причиной перекоса здания, его деформации. Не утепленный снаружи фундамент подвергается воздействию морозного воздуха, а значит – сильно промерзает, вспучивается и разрушается.

Забирка для столбчатого фундамента

Сегодня, когда популярность частного строительства сильно возросла, многие самостоятельно устраивают основания для будущих построек. При этом, когда строительство не является основной профессией, предусмотреть все нюансы очень тяжело. Фундамент – главная составляющая любого здания. Возвести его, соблюдая все технологические этапы, не достаточно

Для того чтобы в доме было тепло, а основание было прочным и прослужило многие десятилетия нужно уделить особое внимание обустройству основания на заключительных этапах его отделки. Например, обязательно должна быть устроена забирка для столбчатого фундамента

Как произвести теплоизоляцию пола

Утепление пола производится несколькими способами:

  • Создание засыпного слоя утеплителя между нижним настилом и черновым полом.
  • Сплошная засыпка подполья с обустройством пола по грунту.
  • Строительство настила с утеплителем и заливка системы теплого пола.

Выбор оптимального варианта производится исходя из существующих условий, конфигурации и наличия коммуникаций в подполе. К наиболее распространенным вариантам относят создание слоя утеплителя между нижним и черновым настилом и заливка системы теплого пола.

Порядок действий в обоих вариантах начинается одинаково:

  • Устанавливаются лаги. Они должны обеспечивать неподвижность и прочность перекрытия, в идеале они опираются на поверхность свай.
  • На нижние кромки лаг крепятся планки, которые будут служить бортиками для укладки досок настила.
  • Производится укладка дощатого настила. Используются обрезные доски, уложенные в поперечном направлении между лагами.
  • Поверх досок укладывается теплоизолятор. Можно использовать пенопласт, пеноплекс. При достаточной толщине применяют керамзит, но для эффективной службы необходим слой не менее 30 см, что не всегда возможно.
  • Укладывается слой гидроизоляции.

После этого либо укладывают материалы чернового пола и укладывают финишное покрытие, либо укладывают трубы теплого пола, выполняют все подключения, проверяют работоспособность, после чего заливают слой стяжки (около 10 см).

Этот вариант приобретает все больше сторонников, так как позволяет экономично и эффективно обогревать помещение.

Из чего сделать?

Опалубки могут изготавливаться из различных материалов. Выбор должен основываться на рациональности использования того или иного вида для конкретного случая. Материал изготовления определяет стоимость конструкции.

Конструкции из досок, ДСП, фанеры

Они имеют свои особенности, в частности, более высокую цену, по сравнению с фанерными или опалубками из ДСП. Поэтому нужно учитывать некоторые правила, чтобы выбрать оптимальный вариант.

Структуры важно правильно собрать, чтобы избежать дефектов на отливаемых формах. Преимущества деревянных опалубок и конструкций из фанеры и ДСП:

Преимущества деревянных опалубок и конструкций из фанеры и ДСП:

  • приемлемая стоимость;
  • простота монтажа.

Недостатки: необходимость качественного укрепления.

Древесные материалы легкие, поэтому их удобно хранить и транспортировать. Они характеризуются гладкостью и прочностью, если правильно собрать конструкцию, не нарушая расстояние между распорками. Оптимальный шаг составляет 0.6-1 м.

Стальные, асбестоцементные или пластиковые трубы

Опалубка из стали характеризуется максимальной прочностью и предельными несущими возможностями по сравнению с другими видами конструкций. Несъёмные структуры эксплуатируются дольше съёмных.

Стальные опалубки представляют некоторую сложность для использования в плане доставки до места и установки. Для этого потребуется привлечь грузоподъёмное устройство.


Стальные конструкции имеют следующие достоинства:

  1. Способность выдерживать сильные нагрузки, образуемые бетонным составом;
  2. Ровные поверхности заливаемых форм;
  3. Возможность использования опалубки практически неограниченное количество раз.

Особенности асбестоцементных труб:

  • хорошая жесткость и прочность собранной структуры;
  • литая конструкция;
  • привлекательный дизайн;
  • устойчивость к отрицательным температурам и агрессивным воздействиям.

Асбестоцементные опалубки ниже по стоимости, чем любые другие виды. Диаметр столбов может составлять 12.2-52.8 см, а длина 3.95-5 м.

Пластиковые колонны являются новым инструментом, применяемым в строительстве. Их преимущества:

  • высокая стойкость к агрессивным средам, морозам;
  • долговечность;
  • разнообразие размеров конструкций и их сечений.

К недостаткам можно отнести высокую стоимость, но это полностью оправдывается непревзойденным качеством. Возможность выбрать нужный размер позволяет сэкономить на трудозатратах для подгонки нужных параметров.

Бетонные блоки

Бетонные блоки являются несъёмными конструкциями. Внутри них — полое пространство, а сами структуры имеют четкие очертания. Их многофункциональность определяет тепло-, гидро- и шумоизоляция созданного основания.

Широкое применение бетонных блоков обусловлено рядом их достоинств:

  1. Структура не имеет мостиков холода.
  2. Быстрота создания фундамента.
  3. Высокая прочность и надежность.
  4. Лёгкая установка.
  5. Возможность удобно проложить нужные коммуникации.
  6. Ровная поверхность.
  7. Возможность применить блоки для стен постройки.
  8. Долговечность.

Листовой металл

Этот вид применяется в случаях, когда нужно усилить структуру фундамента и получить ровную поверхность любой конфигурации. Технология используется для промышленного строительства.

Опалубка представляет собой несколько металлических листов, соединённых накладками или анкерами. Конструкция устанавливается на прочную раму.

Чтобы исключить прогиб листа, специалисты используют строго определенное количество соединений. Расчет проводится с целью обеспечения точной геометрии основания.

Недостатки листового металла:

  • дороговизна;
  • необходимость использования теплоизоляции;
  • тяжесть конструкции.

Использование рубероида

Если использовать его для опалубки, через несколько лет прилегающий к колонне слой промерзнет. Пучение воздействует по касательной к основе колонны и поднимает ее из земли. В итоге постройка разрушается.

Поскольку рубероид является дешёвым материалом, многие стремятся использовать его при строительстве. К тому же, он образует гидроизоляционный слой, что увеличивает срок службы фундамента.

Чтобы укрепить конструкцию, специалисты выполняют монтаж следующими способами:

  • применяют дополнительные фиксаторы для обеспечения вертикального положения структуры;
  • диаметр опорных элементов не должен быть больше 250 мм;
  • используют арматуру, стальную сетку или рабицу для укрепления конструкции;
  • обязательно создают подушку в яме из щебня и песка.

Что такое забирка в фундаменте

Используемые для строительства забирки материалы

Для достижения этих целей делают забирку (по-другому – фальш-цоколь), монтируя ее между опорными столбами. При строительстве используются разные материалы. Наиболее популярные варианты с кратким их описанием представлены в таблице ниже.

Кроме рассмотренных материалов, забирку создают:

Цоколь оснащают отверстиями, чтобы была под домом естественная вентиляция.

Рассмотренные материалы для создания забирки позволяют подобрать подходящий по бюджету и условиям эксплуатации материал. Также, используя их, можно оригинально и красиво оформить фасад дома.

Способы обустройства забирки свайного фундамента

Обустройство цоколя для столбчатого фундамента и свайного выполняют двумя основными способами:

Забирку из досок делают следующим образом:

Перед проведением работ все пиломатериалы обрабатывают антисептическими составами, чтобы продлить срок их службы. Выбирают доски от 2 до 5 см толщиной.

Листовые материалы, сайдинг, профнастил монтируют на каркас, который изготавливают из оцинкованного металлопрофиля или деревянных брусков. Обрешетку создают в такой последовательности:

Листы и панели предварительно нарезают на фрагменты требуемых размеров.

Кирпичную либо каменную кладку возводят так:

  • копают траншею нужной глубины;
  • создают подушку из песка;
  • выполняют заливку бетоном, внутрь которого укладывают арматуру;
  • после застывания раствора укладывают кирпич или камень.

Схематическое устройство цоколя

Бетонный слой делают толщиной от 5 до 10 см. Рекомендуется применять в качестве связующего элемента проволоку 5 мм диаметром.

Утепление и гидроизоляция фальш-цоколя

Вдоль постройки делают отмостку и засыпают ее теплоизоляционным материалом, например, керамзитом. Это делают, чтобы отодвинуть от здания зону промерзания грунта.

Оптимальная толщина забирки при применении различных материалов следующая:

Гидроизоляцию фальш-цоколя проводят с помощью рулонных материалов: рубероида или гидроизола. Если есть возможность, то используют битум. Рулон разрезают на части нужной длины. Один конец фрагмента запускают под отмостку, а другой – под обшивку.

Теплоизоляция забирки является важным аспектом системы комплексного утепления постройки, а гидроизоляция защищает от попадания воды под дом.

Как сделать забирку столбчатого фундамента из разных материалов?

При обустройстве забирки для столбчатого фундамента обязательно необходимо предусмотреть воздушные вентиляционные проемы.

Устройство забирки считается наиболее простым и экономически выгодным способом решения проблемы утепления столбчатого фундамента.

Несколько слов о характеристиках столбчатого фундамента

Схема устройства столбчатого фундамента с железобетонным росверком.

Как становится понятно из самого названия, столбчатый фундамент выполняют из столбов, помещаемых в грунт.

Первый вариант предполагает более простой план возведения фундамента, поэтому он у индивидуальных застройщиков пользуется спросом.

Опоры располагают под углами дома и на протяжении всего периметра на расстоянии не менее 2 м друг от друга. Подходящий материал для столбов — дерево, кирпич, бетон, бутовый камень.

Преимуществами данного типа основания считают:

  • невысокая стоимость — подобный тип фундамента в 2 раза дешевле ленточной основы;
  • труда тратится на его выполнение во столько же раз меньше;
  • грунт под сооружением из столбов сохраняется более стабильным, нежели под ленточным.

Недостатки тоже имеются:

  • сложность устройства пространства цоколя и работ по его утеплению;
  • единственный способ утеплить такое сооружение — сделать забирку.

Схема устройства железобетонного росверка, совмещающего функцию забирки: 1- росверк; 2- столбчатый фундамент; 3- внутреннее пространство; 4- коммуникационные трубы; 5- рубероид (гидроизоляция); 6- вентиляционные отверстия.

Насколько углублять столбы, полностью зависит от особенностей самого грунта, от уровня подъема грунтовых вод, от глубины промерзания.

Опоры различают по уровню глубины, на который они закладываются: мелкого заложения (на расстоянии 400-600 мм) и глубокого заложения (ниже отметки промерзания).

Для целей снижения последствий от подвижности грунта (которое возможно в холодное время года) под каждой опорой укладывают подушку из песка.

Увеличение площади подошвы возможно за счет установки сборной или монолитной ж/б плиты, превышающей своими размерами площадь опорной части столба.

Как вариант, можно применять модифицированные формы столбов, верхушка которых намного уже подошвы.

Забирка призвана защищать пространство цоколя от проникновения осадков, ветра, холода, мусора, животных, птицы. Утепленная забирка — это теплый пол в доме.

Построить забирку можно несколькими способами, каждый из которых будет зависеть от выбранного материала.

Строительство забирки из разных материалов

Схема устройства кирпичной забирки по деревянной балке.

Если не сделать забирку, то фасад сильно потеряет в привлекательности, под полом будет «гулять» воздух и даже самой современной отопительной системе будет сложно выполнить обогрев дома.

Забирка из деревянных дощечек

Забирку из деревянных досок выполняют либо с горизонтальным размещением досок, либо с их вертикальной установкой.

Схема утепления забирки экструдированным пенополистиролом.

Процедура изготовления в вертикальном направлении досок выглядит следующим образом:

Забирка из цементно-стружечной плиты

Изготовление из кирпича или камня

Сооружение бетонной забирки тоже требует устройства песчаной подушки в выкопанной траншее. На нее заливают забирку в толщину около 30 см.

Изготовление забирки из волнистых асбестоцементных листов

Выполнение забирок с утеплителем из теплоизоляционных листов

В постройках, которые устанавливают на высокие столбы (свыше 0,7 м) утепление их цокольного пространства выполняют несколько по иному способу:

Забирка фундамента из столбов с применением профлистов (сайдинга) тоже считается весьма выгодным вариантом. Помимо этого, профилированное покрытие обладает и своими преимуществами — оно позволяет выбрать подходящий цвет для фасада и фактуру панелей.

Толщина забирки при кладочном варианте выполнения

  1. Для бетонного исполнения толщина для забирки не должна составлять менее 100 мм.
  2. Для бутовой кладки (кладутся природные камни неправильной формы) толщина должна быть не менее 200 мм.
  3. Для кирпичного сооружения строить забирку рекомендуют с толщиной не менее 120 мм.

Построить забирку для столбчатого фундамента можно по-разному.

Способ строительства загородки будет зависеть от имеющихся под рукой материалов, либо финансовых возможностей владельца дома и от соответствия оформления цокольной части всему внешнему облику жилого или дачного строения.

Технология и этапы строительства столбчатого фундамента

Подготовительный этап

Начинается с очистки участка. Для этого производится срез верхнего слоя грунта вместе с растительностью. Толщина слоя составляет около 300 мм., и под основание он не пригоден. Если на участке имеются глинистые грунты, то понадобится устройство гравийно — песчаной подсыпки. Ее толщина определяется расчетами, на основании геологических данных о грунте. После очистки площадки, производят ее планировку. Снимаются все неровности, а в имеющиеся ямы подсыпается грунт.

Разбивка фундамента

Цель этого этапа – перенести с чертежей на земельный участок план дома с закреплением осей и основных размеров фундамента. Точность разбивки обязательно нужно проконтролировать измерением диагоналей плана (они должны быть одинаковыми) и проверить углы фундамента – они должны быть строго 90 градусов.

Рытье ям

Ямы для железобетонного фундамента роются при помощи экскаватора либо вручную. Все они располагаются исключительно по осям. Если глубина не превышает 1 м. то можно обойтись и без креплений стенок. А при глубине более 1 м. – копают с откосами и устраивают крепления из досок с распорками (для предотвращения осыпания грунта). Ямы выполняются на 250-300 мм. больше глубины залегания фундамента (для устройства гравийно — песчаной подсыпки). По ширине, яма так же должна быть больше будущего фундамента. Это необходимо для обеспечения возможности установки опалубки и распорок.

Монтаж опалубки

Для опалубки используют струганные доски толщиной 25 — 40 мм. и имеющие ширину 120-150 мм. Строганная сторона устанавливается к бетону. Так же, в качестве материала для опалубки можно использовать ДСП, влагостойкую фанеру, металлически листы. В виде опалубки допускается применять железные, керамические или асбестоцементные трубы, имеющие диаметр от 100 мм. Бетон заливается в установленные трубы, и они остаются вместе с фундаментов в земле.

Армирование фундамента

Армирование столбов проводят в продольном направлении арматурными стержнями марки А3 и диаметром 10 -14 мм. с устройством горизонтальных перемычек с шагом не менее 200 мм. В качестве перемычек применяется проволока диаметром 6 мм. Для будущей связи арматурного каркаса столба и монолитного ростверка необходимо обеспечить выход стержней над обрезом фундамента (как видно из фото) на 10-20 см.

Заливка бетона

Укладка бетона проводится послойно, по 200-300 мм. с применением глубинных ручных вибраторов. Тем самым обеспечивается однородность смеси и происходит удаление воздуха из раствора.

Гидроизоляция столбчатого фундамента

Гидроизоляцию выполняют с применением таких же материалов, как и для ленточного фундамента: различные рулонные оклеечные мембраны, мастики горячего и холодного применения, или же «дедовским» способом – два слоя рубероида на битуме.

Монтаж ростверка

Монолитный пояс (ростверк) обеспечивает необходимую продольную жесткость и устойчивость всей фундаментной конструкции. Он может быть выполнен с применением сборных железобетонных рандбалок либо монолитным. До начала устройства сборного пояса перемычки надежно соединяют друг с другом при помощи обрезков арматуры, сваривая их с монтажными петлями при помощи сварки. После этого устанавливают опалубку, каркас из арматуры и проводят заливку бетоном марки М200.

После набора бетоном нормативной прочности и проведения гидроизоляционных мероприятий, можно засыпать пазухи ям грунтом и переходить к монтажу плит перекрытий.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
