Высота ступеней лестницы в своём доме: расчет с помощью калькулятора оптимальной высоты лестницы в своём доме

Пример расчета лестницы

Для примера расчет прямой лестницы.

Шаг считается по формуле:

2 х + у = z,

где х – высота ступени,

у – ширина проступи,

z – ширина шага.

Если высота ступени 15 см, ширина проступи 28 см, получим

2Х 15 + 25 = 58 см.

Такой шаг близок к нормативу, поэтому можно установить ступени с такими параметрами. Если увеличить длину проступи до комфортных 30 см, получим оптимальный шаг – 60 см.

Количество ступеней считаем по формуле:

а : в = с

где а – длина пролета,

в – высота ступеней,

с – количество ступеней.

Если исходная длина марша 2,5 м и высота подступенка 15 см получим:

250 : 15 = 16,6

Округляем до 17.

В итоге получили лестницу с длиной марша 2, 5м, высотой ступеней 15 см, глубиной проступи 30 см и 17 ступенек.

Монтаж лестниц

Лестница на даче, в месте, где небольшие площади может быть смонтирована на одной из двух видов опор: косоуре или тетиве. Различия заключается в наличии пропилов под ступени на тетивах. Косоур изготавливается с треугольными выемками для проступи.

Использование тетив проще для выполнения работы. Однако, при этом внешний вид лестницы будет менее эстетичным, поскольку опора будет видна снаружи, под горизонтальной частью ступени. Применение тетивы избавляет от такой проблемы.

Проверка результата уровнем

По уровню сложности изготовление на обеих видах опор приблизительно аналогичны. Перед прикреплением проступей желательно нанести разметку, поскольку в чертеже могут быть ошибки.

При сборке требуется пройти этапы в следующем порядке:

  1. Изначально требуется прикрепить опоры. При наличии в плане поворотной площадки, требуется начать монтаж именно с прикрепления несущих столбов для неё. Если же планируется сделать марш полностью прямым, то можно монтировать тетиву сразу же.
  2. После чего начинается монтаж ступеней. Начинается он с проступи первой ступеньки на уровне пола, после чего прикрепляются последующие части. Чтобы скрыть стыки и острые углы можно использовать пластиковый молдинг.
  3. Затем, нужно провести монтаж балясин и перил согласно правилам и нормам безопасности.
  4. Финальный этап заключается в покраске конструкции или покрытии её лаком. Кроме этого, можно также использовать другие облицовочные материалы, например, ламинат или ковролин.

Процесс возведения

Как построить лестницы в двухэтажной даче? Строительство проводится в краткие сроки, поскольку участок, выделяемый для будущей конструкции обычно достаточно компактен. Редко у владельцев выходить не ограничить площадь в небольшом помещении. Поэтому эконом варианты являются наиболее популярными.

Декорирование

Для таких нужд целесообразно применение древесины, особенно недорогих, но прочных пород. Подходит лиственница, ель или сосна. Если дом выполнен в более современно стиле, можно использовать металлопрокат с уголками. Швеллеры являются наиболее дешевым способов возведения

Важно организовывать параметры на основании роста и веса жильцов и максимальной нагрузки, которой будет подвергаться конструкция

https://youtube.com/watch?v=5FMKVettWdM

Проголосовали более 372 раз, средняя оценка 4.6

Возможные ошибки проектирования

Фото – рекомендуемые параметры лестниц.

Прежде чем приступить к непосредственному выполнению работ, необходимо ознакомиться с наиболее распространенными ошибками, сопровождающими монтаж лестниц собственными усилиями.

Неверная высота ступеней

Согласно стандартам максимальная высота ступенек не может превышать 190 мм. На практике доказано неудобство конструкций с нарушением рекомендуемых размеров. Слишком высокие ступени особенно неудобны для пожилых людей и маленьких детей.

Максимально допустимые показатели:

  • для жилых помещений — 190 мм;
  • для нежилых — 170 мм.

Внимание! Ели особенности планировки не позволяют соблюдать стандарт высоты ступени лестницы, допускается коррекция с увеличением до 200 мм

Неодинаковый размер

Различная высота может стать причиной несчастного случая. Нормальный ритм ходьбы и разные ступени — несовместимые понятия, не стоит экспериментировать.

На фото – стандартные названия элементов лестницы.

Строительство и отделочные работы независимо от предназначения здания осуществляются в соответствии с определёнными нормами и правилами, которые распространяют свое действие и на лестницы. В соблюдении установленных правил заинтересованы в первую очередь пользователи, так как от этого непосредственно зависит безопасность.

Это достаточно сложная архитектурная конструкция.

Следует отметить, что установленные требования можно корректировать в зависимости от специфических особенностей планировки.

  • Одним из наиболее значимых стандартов является угол наклона, который колеблется в пределах от 27 до 45 градусов. Результатом превышения стандартов станет слишком крутой подъём.
  • Высота ступенек лестницы регулируется вторым стандартом.
  • Ширина ступени должна соответствовать размеру ступни, оптимальная ширина 280 -320 мм. Увеличение может стать причиной затруднительного шага. Если её уменьшить, неудобно будет спускаться.
  • Ещё один стандарт касается ширины лестничного марша. 600 – 700 мм является оптимальным вариантом для беспрепятственного передвижения одного человека, и этот показатель считается минимальным. Наиболее распространённой величиной считается промежуток от 900 до 1000 мм, комфортная конструкция удовлетворит людей с различной массой тела и особенностями фигуры.

Поднимаясь, человек независимо от комплекции тратит в два раза больше энергии, чем при обычной ходьбе по ровной поверхности. В результате ряда экспериментов квалифицированные специалисты пришли к выводу: для создания идеальной конструкции необходимо удвоить показатели размера подступенка — прибавить ширину ступени, поскольку этот расчёт соответствует среднему шагу.

Необходимая ширина лестничного марша

Практикуется применение нескольких формул расчёта. Профессионалы рекомендуют не экспериментировать, а воспользоваться поверенными размерами, исключающими неприятные последствия.

Значительно проще разрабатывать проект, используя общепризнанные формулы. Для человека, принявшего решение самостоятельно осуществлять монтаж конструкции лучше выбрать самый простой вариант, который поможет избежать путаницы и ошибки. Как известно, цена исправления ошибок всегда значительно выше затрат на тщательную предварительную проработку.

Итак, наиболее распространённая формула для расчёта ширины и высоты рядовых ступеней: а+b = 450 ± 20 мм, где:

  • b — ширина ступени (проступи),
  • а — высота ступени (подступенка).

Запомнить её предельно просто, конечный результат удовлетворит ваши требования относительно благоустройства помещения.

Ширина проступи должна обеспечивать возможность уверенно опереться полной стопой о поверхность. Количество рассчитывается исключительно в индивидуальном порядке для каждого помещения и, прежде всего, зависит от соотношения наклона и высоты этажа.

В идеале берётся первоначальное графическое изображение предполагаемой конструкции с её последующим перенесением на бумагу. Графическое изображение существенно облегчает использование формул. Традиционно чертежи делают на миллиметровой бумаге или листке в клетку.

Ширина проступи

Второй не менее важный показатель, который отражается на удобстве и безопасности пользования ступенями,— это их ширина в месте, где человек ступает ногой. Иными словами, это размер проступи. В идеале она должна позволять идущему полностью располагать стопу на поверхности, однако из-за того, что размеры ноги у людей неодинаковые, принято брать усредненное значение. Также важна и высота ступенек .

Оптимальная ширина проступи ступени лестницы должна быть от 23 до 26 см

При этом важно соблюдать комфортное соотношение между этой величиной и высотой ступени, то есть подступенком

Для стандартных лестниц ширина ступени и высота подступенка обычно устанавливаются в таких промежутках:

  • 35:13 — для уличных лестниц ;
  • 29:17 — для общественных мест;
  • 23:19 — для жилых зданий;
  • 21:21 — для малоиспользуемых хозяйственных помещений.

Иногда не удается спроектировать лестницу таким образом, чтобы соблюсти каждый стандарт СНиП и при этом вписать конструкцию в доступное пространство. В таком случае можно сэкономить место, использовав приемы для увеличения проступи. Один из самых распространенных методов предполагает использование ступеней с небольшими выступами. Таким образом вы можете увеличить ширину на 2–3 см, не увеличивая уклон.

Второй вариант предлагает полностью отказаться от подступенка. Однако такое решение может сказаться на удобстве пользования конструкцией, ведь мелькающие под ногами просветы не способствуют ощущению безопасности, что нарушает стандарт.

Для сокращения ширины проступи возможно отказаться от подступенка

Если вы не можете себе позволить обустройство стандартного марша, можно оборудовать компактную лестницу «гусиный шаг». Благодаря чередованию ширины проступей с каждой стороны удается соблюсти требования стандартов.

Также отличный вариант — сооружение марша с забежными ступенями. Благодаря этому можно обустроить плавный поворот при подъеме на этаж. Учтите, что ширина ступени будет рассчитываться иначе.

Ширина (глубина) проступи

Перед тем, как рассчитать лестницу на второй этаж следует определить глубину проступи. Это одна из базовых величин. Ширина должна обеспечивать безопасное положение стопы во время движения. При малой величине нога будет скользить вниз, что опасно падением, при большой – проваливаться. В любом случае ходьба будет неудобной. Оптимальный размер ступени колеблется в пределах 20 – 32 см. При проектировании лестниц используют тонкость, дающую возможность экономить материал. Это нависание ступеней над нижней поверхностью. Для деревянных лестниц нависание составляет не более 3 см, для железобетонных – 5 см.

Основные параметры, необходимые для вычисления размеров безопасной конструкции

Размер ступеней

Размеры ступеней — это, пожалуй, одни из главных характеристик лестницы. От них зависит, насколько комфортно и безопасно домочадцы смогут подниматься на второй этаж и спускаться вниз.

Рекомендованные значения

Мастер Новицкий Олег Вадимович в книге «Современные лестницы. Проектирование, изготовление, монтаж.» (наилучшие пожелания автору и этому изумительному труду) упоминает рекомендованные и неоднократно проверенные практикой значения для подъема (h) и проступи (a) ступеней:

Эти размеры хороши, но, к сожалению, не могут быть использованы, если дом уже построен и общая высота лестницы (H) не кратна отдельно взятой ступени (h). В таком случае мы можем обратиться к формулам расчета.

Формулы удобства и безопасности

Широко известна формула удобства:

Согласно этому соотношению, лестница будет наиболее удобной.

Лестница считается безопасной если сумма размеров (с) ширины проступи и высоты подступёнка равняется 45 см:

Соответственно, данное уравнение носит название формулы безопасности :

Сложность в том, что формулы применимы в небольшом диапазоне размеров и не всегда удается реализовать необходимую пропорцию на практике. В таком случае следует с минимальным отклонением «попасть» в указанные пропорции или воспользоваться универсальной формулой Блонделя, которая учитывает средний шаг человека. Об этом ниже.

В специальной литературе под авторством Самойлова В.С. «Современный загородный дом» рекомендована следующая таблица высоты и ширины ступеней при их различном количестве и уклоне:

Высота этажа, мКоличество ступеней nВысота ступени h, ммШирина ступени b, ммУклон h:b
2,25 для подвалов121182601:1,38
131732601:1,50
2,50141792601:1,45
141792901:1,62
2,75151832601:1,42
161722601:1,51
161722901:1,69
3,00171762901:1,65
181672901:1,74

Пример расчета:

Для проектирования простой деревянной лестницы на косоурах замерьте высоту между этажами (расстояние по вертикали от пола нижнего этажа до пола верхнего).

Также размеры для расчета лестницы лучше снимать, когда настелены чистовые полы или придется четко задавать горизонтальные уровни высот.

Итак, пусть высота в нашем случае:

Выбираем высоту подступёнка:

Разделив высоту между этажами на высоту подступёнков, получаем необходимое количество ступеней:

Для определения оптимальной ширины ступени используйте формулу удобства:

Удобная ширина проступи:

Значит, необходимо 15 ступеней шириной 30 см и длиной, зависящей от ширины проема в межэтажном перекрытии. Проверяем лестницу по формуле безопасности:

В данном случае:

Лестница безопасна и удобна в эксплуатации.

Этот пример вычислений приводит Столяров А.Н. в книге «Строим лестницы».

Формула Блонделя

Французский архитектор и инженер еще в далеком 1672 году предложил следующее соотношение:

Где S — это средний шаг человека, который находится в пределах 600-640 мм .

Формула Блонделя может быть преобразована в неравенство:

Нижним приемлемым для практики результатом будет минимальный подъем ступени:

С меньшим углом выполняют уже не лестницу, а пандус (рампу) — пологую наклонную площадку.

Верхний подъем ступени:

На верхнем пределе формулы получается не самая удобная лестница, пригодная к эксплуатации только при движении лицом к ступеням.

Спуск по лесенке опаснее, чем подъем, следовательно, удобство использования оценивают на движении вниз. Пример размышлений мастера согласно формуле Блонделя:

Замеряем высоту между этажами:

Определяем подъем ступеней h путем деления H на возможное число подъемов (n). Варианты значений:

  • При 17 подъемах: h = H / n = 3050 / 17 = 179,4 мм.

  • При 18: h = H / n = 3050/18=169,4 мм.

  • При 19: h = H / n = 3050/19 = 160,5 мм.

Далее вычисляем линию хода:

Длина линии хода не должна быть меньше высоты между этажами (H), иначе лестница будет непрактично крутая. В нашем примере:

При n = 18 проступь a = 5000 / ( n – 1 ) = 294 мм.

Действительное число ступеней на 1 меньше расчетного значения. Данный факт легко принять, если первую ступень считать на уровне пола.

Параметр шага по Блонделю:

Следовательно, размер приемлем, органичен и лежит в пределах среднего шага человека. Мы определили ширину проступи и высоту подступёнка для удобного перемещения, но этого недостаточно для возведения комфортной и безопасной лестницы.

Поехали дальше. Только что в размышлениях была упомянута линия хода (А). Давайте рассмотрим подробнее этот и другие параметры, которые необходимо учитывать при проектировании лестницы.

Перила, поручни

Перед установкой перил следует выяснить:

  • высоту перил;
  • высоту опорных тумб;
  • ширину и длину поручней.

Удобной принято считать высоту перил 90 см. На этом уровне рука свободно располагается на поверхности. Человеку не нужно прилагать усилия, чтобы поднимать либо опускать кисть.

При определении высоты опорной тумбы учитывают метод монтажа. Если она устанавливается на проступи, ее высота совпадет с высотой перил. Если монтаж проводится в поверхности пола, суммируется и высота от пола до .

Ширина поручней в 10 см считается достаточной для того, чтобы комфортно располагаться на горизонтальной поверхности, хорошо зафиксировать кисть.

Ключевые моменты проектировки

При выборе типа необходимо считаться с требованиями, которые будут выдвинуты заказчиком. К примеру, какой тип движения будет осуществляться, нагрузки, которым будет подвергаться конструкция, примененные технологии и дизайнерские решения

Важно учесть количество пространства, которое возможно выделить под лестницу и места, подходящие для размещения опор

Часто заказчик вспоминает о необходимости постройки лестницы уже после выполнения основных работ. Это ставит жесткие ограничения в проектировании и временами заставляет выбирать менее экономичные или эстетичные варианты. В идеале ее проект должен разрабатываться наряду с конструированием самого здания.

Так как лестницы представляют собой зону повышенного риска, конструктор должен принять во внимания вопросы безопасности. Выбрать подходящую высоту ступени лестницы, описанную в нормативных документах и указанную выше. Чаще всего именно несоответствие стандартам становится причиной многих травм. При конструировании лестничных поручней и перил требуется учесть вес, который они должны выдерживать. Целесообразно брать в расчет 100 кг веса, чтобы взрослый человек мог облокотиться, подстраховаться и не провалить перила.

И напоследок — критическая высота лестничной конструкции. Зазор между потолком и лестницей составляет 1,95 м, лучше 2 м. Эти же размеры касаются лестничного проема.

Важно учитывать материал, из которого сделаны ступени. Если их поверхность гладкая и скользкая, целесообразно закрепить ковровое покрытие

Коврики будут выполнять не только тормозящую, страхующую роль, но и эстетическую и шумоизолирующую. Отличный вариант для домашней лестницы.

Размер ступеней.

Рекомендованные значения.

Мастер Новицкий Олег Вадимович в книге «Современные лестницы. Проектирование, изготовление, монтаж. »

(наилучшие рекомендации автору и этому изумительному труду)

упоминает рекомендованные и неоднократно проверенные практикой значения для подъема (h) и проступи (a) ступеней:

h x a = 150×300, 160×300, 170×290 мм .

Эти размеры хороши, но к сожалению не могут быть использованы если дом уже построен и общая высота лестницы (H) не кратна отдельно взятой ступени (h).

В таком случае мы можем обратиться к формулам расчета:

Формула удобства и формула безопасности.

Широко известна формула удобств:

Согласно этому соотношению лестница будет наиболее удобной.

Лестница считается безопасной если сумма размеров (с) ширины проступи и высоты подступенка равняется 45 см. (30+15, 27+18, 25+20).

Соответственно данное уравнение носит название формулы безопасности.

Трудность в том, что данные формулы применимы в небольшом диапазоне размеров и не всегда удается реализовать необходимую пропорцию на практике. В таком случае следует с минимальным отклонением «попасть» в указанные формулы или воспользоваться универсальной формулой Блонделя, которая учитывает средний шаг человека. (подробнее ниже ).

В спец. литературе под авторством Самойлова В.С. «Современный загородный дом» рекомендована следующая таблица:

Высота и ширина ступеней при их различном количестве ступеней и уклоне

Обратите внимание: в одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов (ступеней). Предельная высота ступени 220 мм. (СНиП 21-01-97)

(СНиП 21-01-97)

Предельная высота ступени 220 мм. (СНиП 21-01-97)

Для проектирования простой деревянной лестницы на косоурах замерьте высоту между этажами (расстояние по вертикали от пола нижнего этажа до пола верхнего).

К слову высота между этажами — это самый «больной» размер. В домах из камня сплошь и рядом встречаются отклонения от проекта на 4-5 см, а деревянные подвержены усушке и усадке (до 15 см. на этаж). В идеале следует дождаться полной усушки сруба за несколько лет.

Также размеры для расчета лестницы лучше снимать когда настелены чистовые полы или четко задавать горизонтальные уровни высот.

Итак, пусть высота в нашем случае: H = 278 см.

Выбираем высоту подступенка: пусть h = 18 см. разделив высоту между этажами на высоту подступенков получается необходимое кол-во ступеней: 270. 18 = 15

Для определения оптимальной ширины ступени используйте формулу удобств. a — h = 12. h = 18 см. Удобная ширина проступи: a = 12 + h = 30 см.

Т.о необходимо 15 ступеней шириной 30 см. и длиной зависящей от ширины проема в межэтажном перекрытии.

Проверям лестницу по формуле безопасности: a + h = 46 + 3 см

В данном случае: 18+ 30 = 48 см.

Лестница безопасна и удобна в эксплуатации.

( Данный пример вычислений приводит Столяров А.Н. «Строим лестницы». )

Французский архитектор и инженер ещё в далеком 1672 г. предложил следующее соотношение:

в котором S — это средний шаг человека, который лежит в пределах 600 — 640 мм .

Т.о. формула Блонделя может быть преобразована в неравенство:

600

Нижним приемлемым для практики результатом будет min. подъем ступени:

h = 120 мм, a = 400 мм, уклон 17 градусов. С меньшим углом выполняют уже не лестницу, а пандус (рампу) — пологую наклонную площадку.

h = 220 мм, a = 200 мм, уклон 48 градусов. На верхнем пределе формулы Блонделя получается не самая удобная лестница пригодная к эксплуатации только при движении лицом к ступеням.

Спуск по лесенке опаснее чем подъем, следовательно удобство использования оценивают на движении вниз.

Пример размышлений мастера согласно формуле Блонделя:

Замеряем высоту между этажами H = 3050 мм.

Определяем подъем ступеней h путем деления H на возможное число подъемов (n).

При 17 подъемах: h = H / n = 3050 / 17 = 179.4 мм. При 18: h = H / n = 3050/18=169.4 мм. При 19: h = H / n = 3050/19 = 160.5 мм.

Далее вычисляем линию хода: А = 5000 мм

Длина линии хода не должна быть меньше высоты между этажами (H) (иначе лестница будет непрактично крутая ).

В нашем примере: А (5000) > H (3050)

При n = 18 проступь a = 5000 / ( n — 1 ) = 294мм.

(n-1) Действительное число ступеней на 1 меньше расчетного значения. Данный факт легко принять если первую ступень считать на уровне пола.

Параметр шага по Блонделю: 169 x 2 + 294 = 632. Следовательно размер приемлем, органичен и лежит в пределах среднего шага человека.

Т.о. мы определили ширину проступи и высоту подступенка для удобного перемещения, однако этого недостаточно для возведения комфортной и безопасной лестницы.

Только что в размышлениях была упомянута линия хода (А). Давайте рассмотрим подробнее этот и другие параметры, которые необходимо учитывать при проектировании лестницы.

Лестница в частном доме как важный элемент удобства планировки

При выборе материала и дизайн необходимо руководствоваться не только эстетическими предпочтениями, но и помнить о безопасности и эргономии. Правильно осуществить выбор конструкции и материалов для лестницы помогут следующие критерии:

  • имеет значение расположение – в центре холла или как второстепенный вариант в других комнатах;
  • размеры и площадь под постройку лестницы;
  • уровень безопасности конструкции;
  • толщина стен, к которым будет монтироваться лестница;
  • окружающий интерьер в помещении, где будет размещаться конструкция.

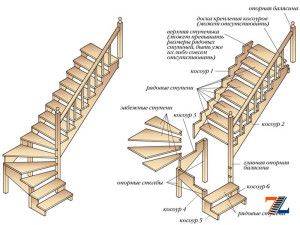

Схема устройства лестничной конструкции

Есть специальные требования и нормы СНиП, которые нужно соблюдать. Перед работой выполняются чертежи и расчеты. Для удобства расчетов применяются различные онлайн-калькулятор лестницы.

Стоит учитывать следующие технические требования:

несущие стены должны выдерживать лестничную конструкцию;
опорные части должны устанавливаться под определенным углом и на специальную поверхность;
важно выдерживать рекомендуемое расстояние между ступеньками;
перила должны выдерживать определенную нагрузку в 400 Н;
необходимо выдерживать правильное расстояние между тетивами;
между пролетами также должно быть необходимое расстояние;
марши должны иметь зазор и одинаковый уклон.

Основные составляющие элементы

Основные конструкционные элементы можно посмотреть в таблице ниже:

Важные компоненты лестничной конструкцииИз чего могут состоять (варианты)
Несущая конструкцияТетивы – боковые элементы, поддерживающие ступени с торцов и снизу. Выглядят как изогнутые балки. Устанавливаются под наклоном.Косоуры – поддерживают ступеньки в нижней части.Больцы – специальные болты, которые помогают зафиксировать ступени и стены здания.Опора для винтовой конструкции – вертикальная стойка, на которой закреплены все элементы.Несущие детали могут выполняться из разных материалов.
СтупениСтупени могут быть дугообразными, забежными, скошенными или прямыми.Лестница может быть двухмаршевой или многомаршевой. В этом случае между маршами монтируется ступенька.
ОгражденияОграждения гарантируют безопасное перемещение. К ним относятся следующие элементы:Балясина представляет собой вертикальную стойку, которая поддерживает перила;Перила используются для ограждения маршей и площадок;Поручень – наклонный элемент перил, который фиксируется на балясинах. Иногда поручни могут монтироваться к стене
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
