Обзор медных труб для водопровода

Преимущества

Преимущества:

  1. Легко переносят нагревание в несколько сотен градусов (только при температуре в 6000 градусов происходит «отжиг», и труба начинает терять свою прочность, приобретая пластичность).
  2. Способны выдерживать давление до 30 атмосфер и более.
  3. Благодаря своей пластичности, не разрушаются, если внутри замерзает вода.
  4. Медь обладает антикоррозийным свойством, а также не реагирует на ультрафиолетовое излучение и активные химические вещества, что увеличивает срок службы трубы до 50 лет и более.
  5. Не допускают диффузии воздуха в теплоноситель через стенки.
  6. Медь спокойно можно использовать на выходе из теплогенератора, ведь она, по сравнению с полимерами, имеет низкий коэффициент температурного расширения (максимум 1,5 мм на погонный метр при 900 градусах).
  7. Внутренняя поверхность имеет меньшую шероховатость, по сравнению со стальными (но не с полимерными), что значительно снижает гидравлическое сопротивление в системе, поэтому можно применять менее мощные насосы. По причине отсутствия шероховатостей, внутри трубы не накапливаются ненужные отложения.
  8. Из-за тонких стенок и фитингов проходное сечение в местах соединения остается неизменным, поэтому гидравлические характеристики трубопровода не ухудшаются. Вся система получается легкой и компактной. Только наружный диаметр внутреннего сечения намного больше, нежели стальной или полимерной.
  9. Медь безопасна для человека. Она обладает мягкими антибактериальными свойствами.
  10. Это красивый материал, который не испортит вид помещения.

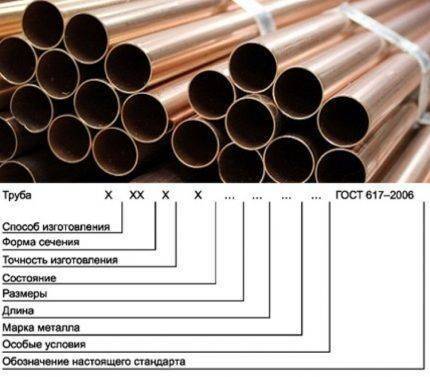

Расшифровка обозначений трубной продукции

Базовые характеристики сгруппированы в маркировке труб.

Условные показатели прописываются по четко обозначенной схеме:

  1. Технология изготовления: Д – холоднодеформированная, Г – прессовка.
  2. Геометрия поперечного среза: КР – круглая форма.
  3. Показатель точности производства: Н – в пределах нормы, П – повышенная точность относительно диаметра/толщины стенки, И – высокая точность по диаметру, К – максимальная точность по стенке.
  4. Тип материала по пластичности. Кроме обозначенных аббревиатур М/П/Т (мягкая/полутвердая/твердая труба) применяются следующие маркировки изделий: Л – мягкие с высокой эластичностью, Ф – полутвердые повышенной прочности, Ч – твердые высокой прочности.
  5. Размеры – значение наружного диаметра/толщины стенки.
  6. Длина: НД и МД – немерный и мерный трубопровод соответственно, КД – прокат кратный мерному, БТ – поставка в бухтах.
  7. Марка металла, определяющая состав сплава.
  8. Особые условия: Б – высокая точность по длине, О – точность по кривизне, Р – регламентированная норма на растяжение, Н – подтвержденная твердость по Виккерсу, БУ и БС – упорядоченная и спиральная намотка бухты соответственно.

Вместо отсутствующих данных ставится обозначение «Х».

Пример маркировки: Труба ДКРПМ 28/3 3000 М1 ГОСТ 617-2006. Расшифровка обозначения – круглая холоднодеформированная труба с повышенной точностью габаритов стенки (3 мм) и диаметра (28 мм), мягкая длиной 3 м из сплава М1. Продукт соответствует нормам ГОСТа

Сфера применения

Медные трубы имеют довольно широкую сферу использования, чаще всего их устанавливают в:

  • отопительных трубопроводах;
  • системах горячего и холодного водоснабжения;
  • магистралях, перемещающих сжатый воздух либо газ;
  • устройствах подачи фреона в холодильных установках;
  • системах гидравлической подачи масла;
  • топливных установках;
  • системах вывода конденсата;
  • при монтаже оборудования технологического назначения;
  • системах кондиционирования воздуха и т. д.

Отдельно следует заострить внимание на существующих ограничениях в использовании медных труб, которые обусловлены специфическими параметрами самого материала

Как уже упоминалось, медь – это пластичный и мягкий металла, поэтому максимально допустимая скорость потока по трубам из этого металла составляет 2 метра в секунду, соответственно, если скорость перемещаемой рабочей среды выше – следует использовать другие материалы.
Если в воде, которая перемещается по системам водоснабжения, присутствуют твердые частицы, со временем это может привести к повреждению металла и сокращению срока эксплуатации трубопровода, поэтому использование медных труб возможно лишь в условиях, когда вода предварительно проходит через фильтр грубой очистки.
Жесткость воды, контактирующей с трубами, должна находиться в диапазоне 1.42-3.42 мг/л, а кислотность равняться 6-9. Только в этом случае на внутренней поверхности труб формируется оксидная пленка, которая обеспечивает защиту покрытия
Если это требование не соблюдается, патина на поверхности будет постоянно разрушаться и восстанавливаться, затем снова разрушаться – это приводит к уменьшению толщины стенок и их раннему износу.
Припои на основе свинца нельзя использовать на тех медных трубах, которые служат источником питьевой воды.
Принимая во внимание тот факт, что примерный период использования медных трубопроводов равняется 50 годам, следует монтировать их таким образом, чтобы ни в коем случае не сократить его, а именно: категорически не допускаются перекручивания и заломы труб, а также выполнение выправки вмятин на них более одного раза

Важно следить за температурой рабочей среды, поскольку перегрев приводит к деформациям и существенному сокращению прочности мест стыков.

Сильные и слабые стороны медного водопровода

Трубы из меди схожи со своими ближайшими конкурентами (стальными коммуникациями) по прочностным и температурным характеристикам. Однако медь более предпочтительна за счет уникальных свойств.

Основные плюсы медных труб

Трубы из меди имеют свои положительные и отрицательные моменты. Для начала рассмотрим преимущества медного трубопровода.

Коррозийная стойкость и пластичность

Пожалуй, главный аргумент в пользу медного водопровода – иммунитет к появлению ржавчины. Это свойство объясняет длительность бесперебойной работы инженерных сетей и минимизирует негативное воздействие на сантехнические приборы.

Пластичность – это качество объясняет ряд значимых эксплуатационных преимуществ трубопровода из меди:

  • податливость материала в обработке – трубы можно сгибать для создания сложных магистральных сетей с использованием ручного инструмента;
  • удержание заданной формы – этим свойством не могут похвастаться мягкие полимерные изделия;
  • возможность применения соединительных фитингов;
  • вероятность деформаций без механической деструкции;
  • скачки температуры не вызывают изменений линейных параметров;
  • выдерживание циклов заморозки/разморозки с сохранением целостности.

Еще один момент – повышенная стойкость к гидроударам. Показатель разрушающего давления позволяет не бояться за целостность системы при «скачках» водонапора.

Гладкость поверхности и бактерицидность

Архиважный аргумент в пользу водопровода из меди. Высокая однородность материала обеспечивает идеально ровное покрытие, что снижает молекулярные связи металла, а значит, сокращается образование солей и оксидов.

Медный сплав обладает антибактериальным свойством – циркулируя по трубам, вода частично обеззараживается. Дополнительный плюс – на стенках не размножаются колонии микроорганизмов.

Стойкость к химическим реагентам и УФ-лучам

Медь не разрушается при взаимодействии с солевыми растворами, формалионом и разбавленными неокисляющими кислотами. При контакте с хлором не образует оксидов, опасных для человека.

Медь не теряет своих характеристик под действием УФ-излучения, чего не скажешь о коммуникациях из термопластичных полимеров.

Наравне с хорошими показателями прочности, трубы из сплава меди несколько легче по весу стальных собратьев. Это облегчает их транспортировку и монтаж. Бесспорное преимущество медного трубопровода – возможность многократного применения.

Минусы трубопровода из меди

Медный трубопровод имеет и свои отрицательные моменты. Рассмотрим их детальнее.

К числу недостатков водопровода из меди относятся:

  1. Высокая цена. При сравнении со стоимостью аналогов медные изделия проигрывают. Обустройство сети из «желтого» металла обойдется в несколько раз дороже установки пластиковой или стальной магистрали.
  2. Трудоемкость монтажа. Все технологии стыковки медной арматуры (сборка на фитингах или пайка) – достаточно сложные процессы, требующие навыков работы.
  3. Непереносимость кислот. Использовать медные трубы для транспортировки кислой среды с уровнем рН более 9 нельзя. Вода с таким показателем непригодна для питья.
  4. Теплопроводность. Параметр в 1,7 раз больше показателя алюминиевых изделий и почти в шесть раз превышает теплопроводность стали. При транспортировке горячей среды труба нагревается – возрастают тепловые потери, есть риск получения ожога. В системах холодного водоснабжения на трубопроводе образуется конденсат.

Разрешить проблему можно за счет использования покрытия из поливинилхлорида или полиэтилена. Наружный рукав предотвращает появление конденсата, «остужает» поверхность, сохраняет температуру транспортируемой среды и снижает шум.

Трубы из меди с внешней термоизоляцией применяются только в тех случаях, когда необходимо снизить воздействие внешней среды на поставляемую системой воду. Нужны они также для того, чтобы предупредить ледяной затор, способный нарушить функционал водопровода.

Самим же медным трубам процессы замерзания с последующим оттаиванием не угрожают. Пластичность меди позволяет сохранять герметичность даже в случае, если трубопроводу пришлось слегка деформироваться под воздействием ледяной пробки.

Дополнительными минусами использования медного проката считаются электропроводимость, а также несовместимость с алюминиевыми и стальными элементами водопровода. Для предотвращения риска поражения током на стадии монтажа следует позаботиться о правильном заземлении оборудования.

Веским недостатком медных труб является возникновение электрохимической коррозии, появляющийся в результате контакта меди с иными материалами:

Преимущества и недостатки

Медь используется для безопасной транспортировки питьевой воды уже в течение тысяч лет. Это самый древний трубопроводный материал, имеющий бесспорную репутацию наиболее долговечного и стойкого. Кроме надёжности, проверенной временем, к основным преимуществам можно отнести:


Достоинства и недостатки медных труб

  1. Универсальность. Отвечает требованиями безопасности в широком диапазоне температур и давлений.
  1. Гигиеничность. Не выделяет неизвестных веществ в воду и не позволяет газам диффундировать через стенки инсталляций. Это означает, что посторонние запахи и другие влияния не могут ухудшить качество воды.
  2. Утилизируемость. В случае сноса или ремонта здания возможна 100% переработка.
  3. Эстетичность. Медный водопровод может служить выразительным элементом дизайна, поэтому нет необходимости прятать систему в стену.
  4. Однородность стандартов. Все трубы и фитинги, доступные на рынке, взаимозаменяемы.

Не бывает совершенных материалов для водопровода, у каждого есть свои плюсы и минусы. Всегда существуют технические условия, особенности химического состава воды, проблемы монтажа, исключающие возможность использования той или иной инсталляции. Эти особенности распространяются и на применение медных трубопроводов. Перечень недостатков, ограничивающих применение меди:

  1. Широкий диапазон качества труб и фитингов. Присутствие на рынке бюджетных вариантов, не обладающих перечисленными достоинствами.
  2. Чувствительность к определённым типам воды. Несмотря на выдающуюся коррозионную стойкость, медь способна менять свои качества при контакте с водой, обладающей высокой кислотностью. Это грозит появлением привкуса в воде и образованием свищей в трубах.
  3. Сравнительно заметная чувствительность к высокому давлению в водопроводе.

Ограничения при использовании медных труб

Для меди существуют следующие эксплуатационные ограничения, обусловленные свойствами металла:

  • Мягкость, обеспечивающая пластичность труб и удобство их монтажа, налагает ограничение на допустимые скорости водяного потока. Для длительной службы системы водоснабжения оптимальны значения до 2 м/с.
  • Из-за мягкости меди к чистоте воды предъявляют следующие требования – в ней не должно быть механических загрязнений, что достигается установкой на вводе соответствующих фильтров. Взвешенные частицы способны вызвать эрозию (вымывание материала стенок трубы) за счет механического воздействия.
  • Поверхность меди покрыта оксидной пленкой, возникающей естественным путем и являющейся защитным слоем. Хлор, присутствующий в воде, преобразует эту пленку в настоящую патину, которая обеспечивает трубе еще более высокую защиту. Это происходит только при общей жесткости водяного потока 1,42–3,1 мг/л с рН в пределах 6,0–9,0. В противном случае патина будет разрушаться, а это приведет к непрерывному ее восстановлению за счет расходования меди, что может существенно уменьшить срок эксплуатации трубопровода.
  • В питьевом водоснабжении для соединения труб не допустимо использование свинцовых припоев (свинец является токсичным веществом).
  • При монтаже медного трубопровода требуется проводить все операции так, чтобы не уменьшить срок службы системы с расчетных 50 лет. При сгибании труб не допустимы их заломы, так как это будет нарушать ламинарность потока воды. Нельзя допускать перекручивания трубы. В случае замятия правку проводят не более 1 раза.
  • Заусенцы и образовавшийся после пайки грат подлежат удалению, так как способствуют возникновению турбулентных завихрений водяного потока с сопутствующей эрозией, что приведет к уменьшению срока службы медного трубопровода.
  • Перегрев при пайке, особенно сильный, может привести к получению негерметичного соединения или потере прочности меди, вплоть до порыва.
  • Флюс, используемый при пайке, должен быть обязательно удален промывкой, так как является агрессивным веществом и может способствовать коррозии трубы.
  • Запрещено монтирование после медных труб по направлению водяного потока элементов из алюминия, цинка, стали для предотвращения коррозии последних. При несоблюдении этого условия требуется применение пассивных анодов (из магния, например).
  • Переход с медной на трубу из других металлов рекомендуется осуществлять через латунные, бронзовые или из нержавеющей стали фитинги во избежание быстротечной коррозии последних.

Несмотря на существующие ограничения по применению, на сегодняшний день медные трубы считаются наилучшим материалом для обустройства водопроводных систем.

Разнообразие медного трубопроката

Выбор материала для обустройства медного водопровода должен основываться на оценке ряда параметров: способе изготовления, уровне пластинчатости и прочности, а также габаритных размерах. Умение расшифровать маркировку сортамента поможет сориентироваться в многообразии трубной арматуры.

Классификация #1 — по методу производства

Получение медной трубы согласно ГОСТу выполняется по одной из технологий: холодный прокат, прессование с последующей сваркой. Тактика производства влияет на эксплуатационные качества готового изделия.

Как изготовляют трубы методом проката?

Технология подразумевает деформацию металлической заготовки в процессе прохождения ее между вращающимися валами трубопрокатного станка.

Обкатка происходит пошагово – с каждой подачей гильза разворачивается на 90°, обеспечивая равномерность обработки и отсутствие продольных рисок на трубе.

Преимущества «прокатной» арматуры:

  • безшовность конструкции обеспечивает высокую прочность;
  • точность параметров по все длине изделия.

Методом холодной деформации создаются водопроводные и отопительные медные трубы, испытывающие значительное давление изнутри в процессе службы.

На этапе финальной обработки трубная арматура может подвергаться термовоздействию. Это делается с целью возврата меди ее эластичности.

У неотожженных следующие характеристики – «жесткость» на изгиб, стойкость к внешним повреждениям и гидроударам (предел – 450 МПа). Подходят для сборки водопровода простой конфигурации.

Отожженные обладают следующими параметрами: высокая пластичность (при растяжении по длине в 1,5 раза сохраняют целостность), повышение стоимости.

Изготовление методом прессования

Трубы производятся из листовой меди – заготовка металлического полотна подается на прессовые формовочные вальцы станка. После придания формы стыковочный шов заваривается.

Финишный этап – проход трубы через калибровочные вальцы для выравнивания профиля и устранения продольной деформации.

Классификация #2 — по степени твердости

Механические свойства и сфера применения определяются типом трубы. Медную арматуру принято классифицировать на три категории, характеризующие пластичность и прочность изделия.

Изделия твердого проката

Эту нишу представляют неотожженые экземпляры. Возможная маркировка твердых труб: Т, Н, z6, F30. Материал оптимален для создания центральных каналов сетей водоснабжения, где осуществляется подача воды под высоким давлением.

Полутвердый тип труб

Варианты кодировки полутвердых труб: П, НН или z. Отличаются сбалансированными характеристиками эластичности и прочности. Относительное удлинение трубы с наружным диаметром 3 мм, толщиной стенки 0,8 мм составляет 10%. Этот же показатель для мягкого проката аналогичного типоразмера равен 38%.

Детали из полутвердого «метража» выдерживают раздачу при расширении наружного диаметра на 15%. Изменение геометрии трубопровода проводится с помощью трубогиба.

Особенности мягких труб

Маркировка мягких труб – М, W, F22 или r. Изделия обладают гибкостью и не разрываются при раздаче наружного диаметра до 25%. Трубная продукция поставляется в бухтах.

Основная сфера применения – монтаж инженерных сетей с лучевым распределением подводов к приборам. Придать нужную форму магистрали малого диаметра получится собственноручно без спецоборудования.

Классификация #3 — по габаритным размерам

Основные параметры размерности труб – внутренний, наружный диаметр и толщина стенки. Податливость меди к обработке позволяет производить трубные магистрали различной формы и габаритов. ГОСТ 617-2006 к сортаменту медной арматуры причислил порядка 130 позиций с оригинальными показателями сечения, из них порядка 70-ти – прокатные изделия.

В отличие от ранее действующего документа (ГОСТ 617-19) в новом постановлении размерность выведена в миллиметрах, а не в дюймах. Основные габариты указываются в дробном выражении. Числитель идентифицирует диаметр внешний, знаменатель – толщину стенки. Ранее указывался только внешний размер (3/8 дюйма).

Пример расшифровки размерности трубы 15/1:

  • диаметр по внешней поверхности – 15 мм;
  • внутреннее сечение – 14 мм;
  • толщина стенки – 1 мм.

Длина трубного проката отечественного производства зависит от диаметра. При размере сечения в пределах 18 мм – бухты по 10 м длиной или мерные отрезки в 1-6 м (шаг сортамента – 0,5 м). Более габаритные экземпляры производятся отрезками по 1,5-6 м.

Значительно реже в водоснабжении применяются трубы прямоугольного сечения. Продукция изготавливается преимущественно по технологии прессования, габариты: диаметр – 30-280 мм, стенка толщиной – 5-30 мм.

Фитинги из меди и их виды

Все инженерные системы, в составе которых будет медный трубопровод, для установки нуждаются в качественных фасонных изделиях. Речь идёт о фитингах, которые  предназначены для соединения труб в одну систему с гарантированным отсутствием протечек.

При варианте разъемного соединения приемлемо применение резьбового или обжимного фитинга. Для неразъемного соединения, лучше использовать капиллярные или пресс-фитинги. Главная  их задача в трубопроводе любого назначения  – обеспечить разветвления, повороты, соединение двух труб с одинаковым или разным диаметром. Без фитингов нельзя добиться высокого уровня герметизации системы отопления, кондиционирования или  водопровода. Так же, как и трубы, они имеют высокую пластичность и стойкость к коррозии, просты в монтаже и эксплуатируются  длительное время, не нуждаясь в ремонте.

По конструкции и предназначению выделяют: переходники и адаптеры, колено 45° или 90°, угольный и дуговой отводы с одним или двумя раструбами, муфта, обвод, заглушка, крестовина, тройник, угольник, накидная гайка; редукционные – тройник, муфта и ниппель.

Такой большой ассортимент позволит найти те изделия, которые составят основу коммуникаций. В зависимости от способа крепления, фитинги для медных труб могут быть:

  1. Самофиксирующийся цанговый медный пуш-фитингNTM – переворот в монтаже трубопровода. Достаточно в него с обеих сторон вставить трубы, и монтаж завершён. Внутри таких конструкций  есть система колец. Одно из них оснащено зубцами. Когда особый монтажный ключ надавливает на зубчатый элемент, тот прочно закрепляется в соседнем кольце, и получается отличное соединение. Эти фитинги  рекомендованы для временных соединений труб и незаменимы в ремонтных целях.
  2. Резьбовой фитинг отличается от других разновидностей тем, что имеет резьбу, при помощи которой выполняется соединение. Оптимальный вариант для случая, когда трубопровод предполагается несколько раз разбирать и вновь собирать.

ВАЖНО! Обычно на соединяемые отрезки медных труб наносить герметик не обязательно. Но если для лучшего контакта его всё же применяют,  нужно  обязательно убедиться, что частицы материала не попали на резьбу.. Такие фитинги используют в тех местах, где нужен доступ для постоянного контроля за надёжностью стыковки

В качестве подходящих резьбовых элементов используют муфты, уголки или колена на 45 и 90 градусов, отводящие штуцеры, крестовины, тройники, колпаки и специальные заглушки

Такие фитинги используют в тех местах, где нужен доступ для постоянного контроля за надёжностью стыковки. В качестве подходящих резьбовых элементов используют муфты, уголки или колена на 45 и 90 градусов, отводящие штуцеры, крестовины, тройники, колпаки и специальные заглушки.

  1. Компрессионный или обжимной (цанговый) фитинг имеет резиновое обжимное кольцо для достижения герметичности соединения. Он – незаменим для систем подачи воды, в которых есть трубы, различные по сечению. Применяется для монтажа подземных и надземных трубопроводов из мягкой и полутвердой толстостенной медной трубы. К сожалению, такой соединительный элемент подвержен риску появления протечек. Если для замены соединение раскручивают, обжимное кольцо уже нельзя использовать повторно.
  2. Капиллярный фитинг, который используется под пайку. При этом виде соединения, оно получается неразъемным, весьма надежным и долговечным. Её выполняют, используя медный или оловянный припой. Процесс основан на капиллярном эффекте. Это явление обеспечивает равномерное распределение припоя по поверхностям, которые соединяются. Десятки лет именно пайка была основным видом для монтажа, хотя в последние годы выбор фитинговых соединений расширился.
  3. Пресс-фитинг, соединяющий элементы медного трубопровода, применяется очень редко. Для монтажа нужен специальный пресс, который стоит недёшево. Приемлем он только тогда, когда другим путём соединить трубы не предоставляется возможным.

В действительности, трубы из меди легко отрезаются и гнутся, монтаж фитингов – прост, а разводка систем в доме не занимает много места. Медные трубы в системах  отопления и водоснабжения ценят за долговечность, надёжность и стойкость к коррозии. К тому же, вода в такой системе предохраняется от различного рода негативных  воздействий. Зная эти моменты, потребители готовы приобретать дорогие медные трубы и фитинги, чтобы иметь трубопроводы экстра-класса.

Существующие ГОСТы на медные трубы.

В конце прошлого столетия применение в России сантехнической меди стандартами практически не регламентировалось. Все медные трубопроводы проектировались и монтировались либо иностранными специалистами по стандартам страны-производителя (немецким DIN, британским BST или американским ASTM), либо в соответствии с российским ГОСТом на медные трубы общего назначения, либо из российских труб, соответствующих размерам ЕN 1057. Особенно сложно было монтировать газовые и водопроводные сети, в которых сочетались российские и американские трубы, поскольку последние выпускались в неметрических размерах. Это усложняло не только поиск фитингов, но и выбор труб, подходящих по размерам и области применения. Сегодня такой процесс подбора упростился благодаря тому, что водогазопроводная круглая медная труба ГОСТ Р 52318 соответствует EN 1057. Этот общеевропейский стандарт способствует гармонизации нормативов, регламентирующих характеристики медных труб и фитингов к ним в 18 европейских странах, являющихся членами ЕКС (Европейского комитета по стандартизации). Кстати, на него добровольно переходят даже страны, не состоящие в ЕКС.

Основным отечественным нормативным документом, характеризующим трубные изделия из чистой меди или ее сплавов, остается ГОСТ-617-2006. Он регламентирует марки меди, которая идет для изготовления труб (M1 и M1р, M2 и М2р, М3 и М3р), диапазон сечений (3-360 мм) и толщину стенки (05-10 мм). А вот химсостав медных изделий определяют по ГОСТ 859-2001. Кроме этого, стандарт определяет:

  • способ изготовления труб (прессованные, холоднодеформированные тянутые),
  • плотность металла (8,94 кг/дм 3 ),
  • состояние металла (мягкое, полутвердое, твердое),
  • точность изготовления – нормальная или повышенная,
  • косину реза,
  • кривизну,
  • механические свойства,
  • вид внешней и внутренней поверхностей.

Существует целая серия ГОСТов, нормирующих отдельные виды труб из чистой меди и ее сплавов. Например, трубы тянутые, имеющие в сечении прямоугольную или квадратную форму, соответствуют ГОСТ 16774-78, применяются в качестве проводников в обмотках стартеров. Производятся из марок меди М0б, М1, М1р.

Круглая тянутая медная тонкостенная труба производится из металла марки М1, М2, М3 по ГОСТ 11383-75. Требования документа распространяются на тонкостенные трубки из меди и латуни (тянутые круглые), применяемые в промышленности.

В теплообменниках часто используют как медь, так и медно-цинковые сплавы (трубы круглые, тянутые, холоднокатаные из бесшовных и сварных заготовок ГОСТ 21646-2003), из меди марок М1Р и М2Р с длиной 1,5-12 м.

Для труб отопления и водопровода имеет значение длина, которая маркируется следующим образом:

  • мерная (МД);
  • на барабанах (БР);
  • не короче заданной (НК).

Также важен параметр пластичности:

  • ПП (повышенная пластичность),
  • ПТ (повышенная прочность),
  • ПС (повышенная точность по кривизне),
  • ПУ (повышенная точность по косине реза).

Трубки капиллярные производят в соответствии с ГОСТ 2624-77, а волноводные – ГОСТ 20900-75,

На трубы из медно-никелевого сплава МНЖ5-1 распространяются требования ГОСТ 17217-79; а из медно-цинкового (латунь или томпак) – ГОСТ 11383.

Трубки медные для контуров кондиционирования производят согласно ТУ 184450-106-181-2006.

Потребитель не обязан заучивать все технические характеристики, но должен быть уверен, что приобретает трубу, которая отвечает всем необходимым технологическим параметрам, гарантирующим ее качество для специфики нужной сферы применения. Нужно четко различать характеристики труб общего назначения и водогазопроводных труб, поскольку имея похожий внешний вид, у них есть принципиальные различия в химсоставе и некоторых других параметрах. Напомним, что для прокладки коммуникаций лучше применять трубу отожженную, которая обладает более высокой пластичностью.

При покупке учтите, что размер медной трубы зависит от типа, например, жесткие трубы имеют мерную длину 3-5 метров, а мягкую медную трубу обычно продают в бухтах (25-50 метров). Вес напрямую зависит от поперечного сечения и толщины металла, для этого существуют специальные таблицы.

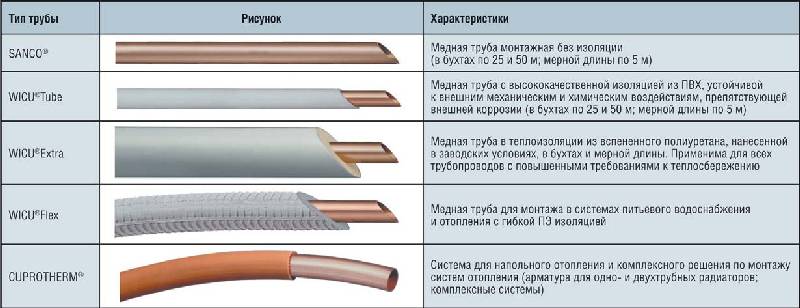

Медные трубы с защитной изоляцией, нанесенной в заводских условиях и отвечающие требованиям стандарта EN 1057, выпускают на Кировском ЗОЦМ, а сантехнические трубы лучше приобретать производства Кольчугинского и Ревдинского ЗОЦМ.

Производство

Для сооружения трубопроводов водоснабжения и отопления применяют бесшовные изделия из меди. Они изготавливаются по трём технологиям:

  • холодная прокатка — деформация заготовки металла происходит при прохождении между вращающимися валками. Сквозное отверстие создаётся способом прошивки. Затем гильза калибруется до нужных размеров;
  • холодное волочение — основан на протягивании заготовки через волочильный инструмент (волоку) со специальным каналом, сужающимся по длине. В процессе волочения металл обжимается до необходимых геометрических параметров и вытягивается по длине;
  • горячее прессование — получение трубы методом экструзии (выдавливания)через выходное отверстие матрицы.

При промышленном производстве может применяться одна из этих технологий или их комбинация. Состав оборудования и технологические операции могут иметь некоторые различия, но основной процесс изготовления всегда состоит из следующих этапов:

  • подготовки заготовки;
  • холодной прокатки или волочения, либо горячего прессования;
  • термообработки;
  • смазки труб и инструмента;
  • обработки готовых и промежуточных изделий;
  • резки на мерные части или намотки в бухты;
  • контроля качества готовой продукции.

Итоги

Как видим медные трубы для отопления – хороший, но не идеальный вариант. Много у такого материала плюсов, но не меньше минусов. Возможно появление коррозии  — это может стать следствием неправильно подобранного состава теплоносителя, высокого давления или гидроудара. Причем стоит учесть, что срок службы медных систем отопления напрямую зависит от правильного проектирования и монтажа, то есть, даже если будут использоваться качественные оставляющие, но их спаяют или проложат «кривыми» руками, длительной эксплуатации не будет. А специалистов, которые грамотно работают с медью сегодня ой как немного, и стоят их услуги (в довесок к материалам) тоже очень недешево. Возможно, потому и достаточно редко ставят ее сегодня, тем более что есть неплохая замена – полипропилен (армированный) или металлопластик.

Напоследок несколько видео-уроков с полезной информацией. В этом видео есть немного о типах припоев.

А в этом видео материале рассказывается о том, как делают медные фитинги. Интересно…

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
