Устройство и разновидности выключателей света для квартиры

Установка и подключение коммутационных приборов с подсветкой

Цепочка индикации на работу выключателя почти не влияет, а для ее функционирования не имеет значения, с какой стороны будет подходить фазный провод. Поэтому для стандартных ключевых приборов наличие подсветки ничего не меняет. Аппарат так же монтируется в разрыв фазного провода. К нему так же подключается питающая жила, а отходят проводники по количеству нагрузок. Но существует несколько моментов.

Монтаж включателей с одной клавишей

Установка и подключение одноклавишных приборов особенностей не имеет. Но надо учитывать, что индикатор может быть расположен как в верхней части панели аппарата, так и в нижней (бывает и в средней). Поэтому ориентироваться на положение лампы, чтобы определить включенное положение клавиш, нет смысла.

Включатели с верхним и нижним расположением светоизлучающего элемента.

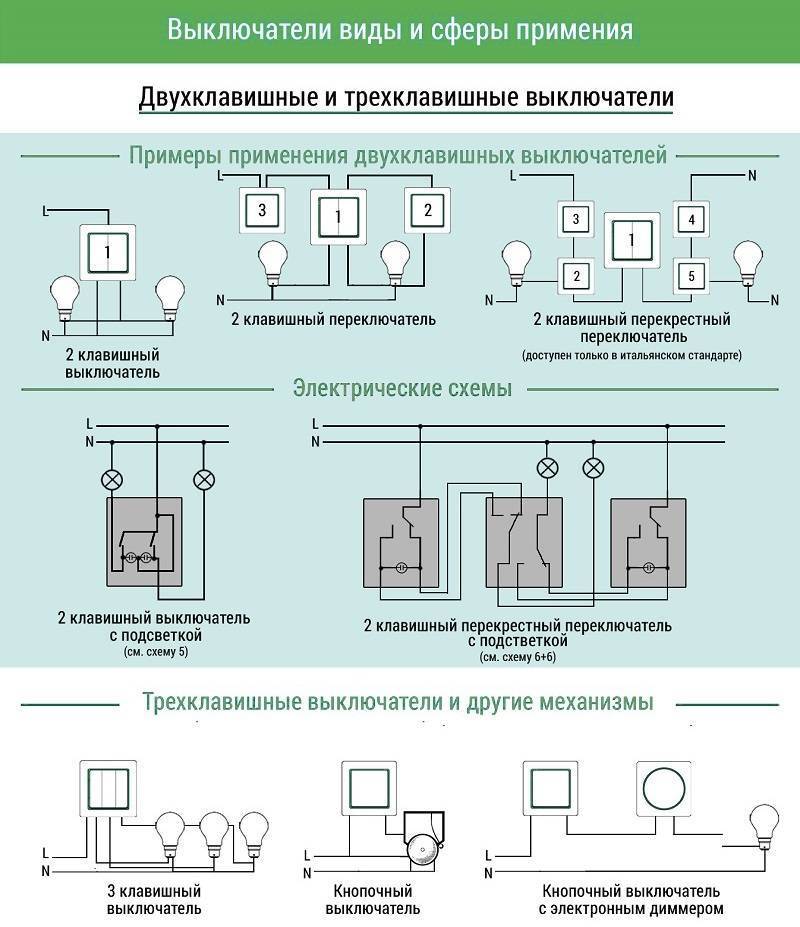

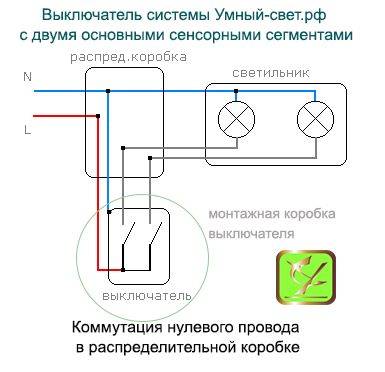

Особенности подключения прибора с двумя клавишами

При подключении двухклавишного выключателя освещения с подсветкой надо иметь в виду, что индикацией в большинстве случаев оснащается только одна пара контактов. Поэтому при включении одной из клавиш светоизлучающий элемент погаснет, и прибор останется без индикации

Это неважно, если аппарат коммутирует две системы освещения в одной комнате. Но может иметь значение, если включатель управляет светом двух разных помещений (туалет и ванная в раздельном санузле)

Цепь подсветки двухклавишного аппарата.

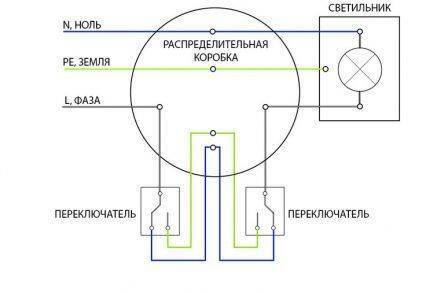

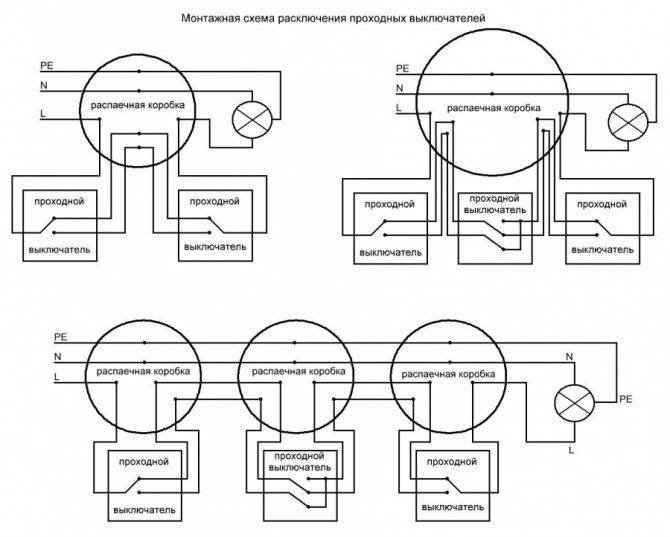

Подключение проходного переключателя с цепью индикации

Для проходного прибора описанный принцип дешунтирования цепи малопригоден. Если цепь освещения разорвана, то контакты одного выключателя могут быть замкнуты. И если подсветка установлена только на одну пару контактов (подобно двухклавишному выключателю), то при выключенном свете эта цепь будет зашунтирована.

Схема работы проходных включателей с индикацией.

Для устранения этого недостатка надо ставить подсвечивающие элементы на каждую пару контактов и применять два световых излучателя. Это требует дополнительного места внутри аппарата и дизайнерских изысков по исполнению фронтальной панели. Поэтому для маршевых выключателей применяют параллельные схемы включения излучающих элементов.

Работа проходных переключателей с индикацией включенного положения.

На первой схеме дополнительные элементы подключены параллельно неподвижным контактам. В этом случае при разорванной цепи и погашенном освещении будут гореть оба индикатора. При собранной главной цепи обе лампочки окажутся незапитанными.

Работа проходных переключателей с индикацией включения нагрузки.

Другой вариант – индикация включения. В этом случае индикаторные лампочки горят при включенном светильнике. Недостатками подобного соединения являются:

• необходимость прокладки третьего провода между маршевыми переключателями;
• необходимость прокладки нулевого провода N до выключателей.

Да и практическая польза индикации включенного состояния светильников вызывает сомнения. Эти индикаторы будут светиться, даже если в светильник не установлена лампа или к нему забыли подключить кабель.

Почему одноклавишный выключатель должен обрывать фазную жилу?

При подключении одноклавишного выключателя вам обязательно необходимо знать, что к его контактам подключается только фаза. Вот основные правила, почему должно быть именно так:

1. Током может ударить только фаза.
2. Для того чтобы провести безопасную замену ламп фазу необходимо отключить. Если вы правильно выполнили подключение однофазного выключателя, тогда можно безопасно менять лампу на светильнике.
3. Если выполнить неправильное подключение, тогда ваше устройство может работать неправильно или сломаться. При подключении помните, что фаза обязательно должна обрываться выключателем.

Это основные причины, которые помогут не только продлить срок службы выключателя, но и помогут обезопасить вашу жизнь. Проходной выключатель поможет выключать свет автоматически.

Монтаж выключателей

Если тип проводки выбран, кабели с нужным количеством жил проложены и обустроены подрозетники при скрытой проводке, смонтированы накладки при открытой, то можно приступать непосредственно к монтажу выключателей. Для этого понадобятся инструменты:

• монтерские кусачки для укорачивания проводников;
• монтерский нож или съемник изоляции для зачистки концов жил;
• набор отверток для затягивания клемм, завинчивания метизов крепления и затягивания разжимных лепестков.

Возможно, понадобится и другой мелкий инструмент.

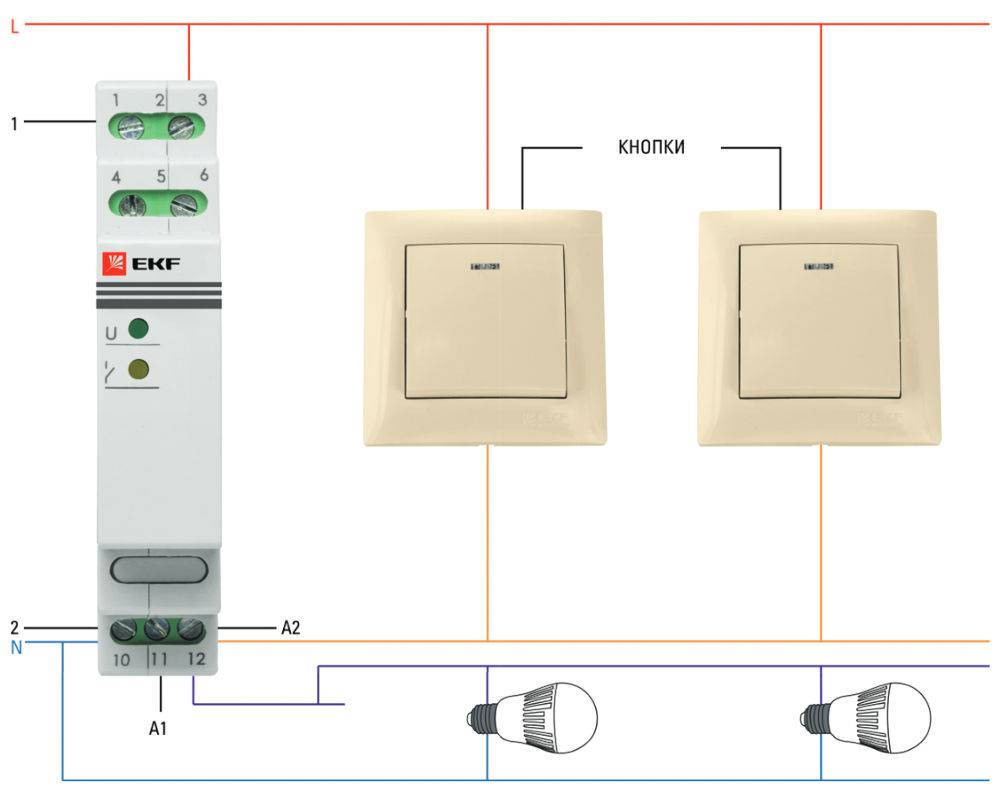

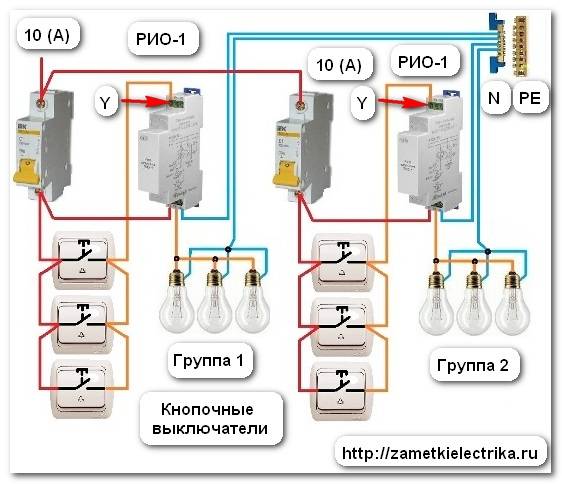

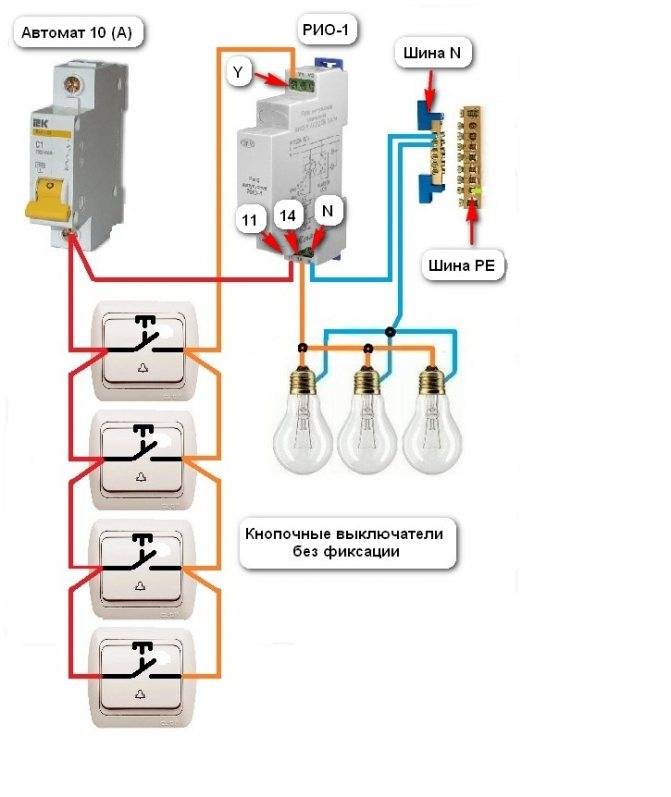

Первый проходной прибор можно установить на первом этаже дома у входной двери, второй – на втором у лестничного пролета, третий – на третьем также недалеко от лестницы. Тогда есть возможность, войдя в дом включить свет, а поднявшись на нужный этаж – отключить его. Кроме выключателей для такой схемы потребуется кабель для прокладки проводки, соединяющей выключатели.

Сначала надо частично разобрать выключатель – снять клавишу и декоративную рамку.

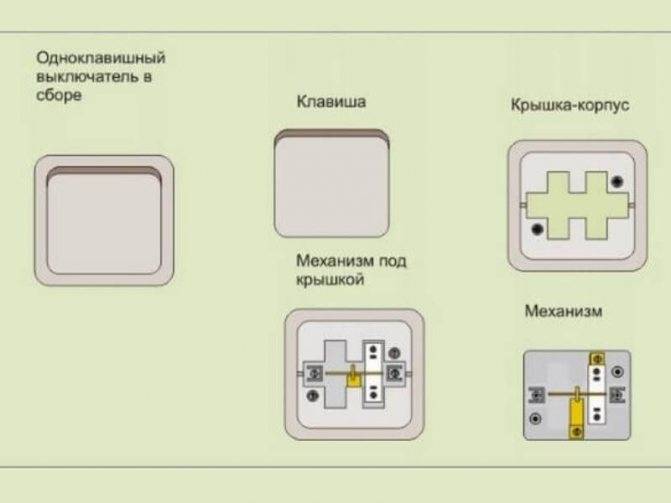

Схема частичной разборки электроприбора.

Далее надо укоротить проводники, торчащие из стены, до разумной длины – чтобы при установке выключателя они полностью убрались в выемку.

Обрезка проводов.

Укороченные жилы надо зачистить на 1-1,5 см, вставить в клеммы электроприбора и надежно зажать.

Выключатель с присоединенными проводами.

Далее аппарат надо аккуратно установить на предназначенное для него место и закрепить согласно его конструкции.

Крепление прибора саморезами.

Некоторые типы приборов требуют фиксации металлической рамки саморезами, некоторые – разжатия лепестков. Бывают аппараты, у которых совмещены оба типа крепления. После этого можно надевать декоративную рамку, устанавливать клавишу и переходить к следующему электроприбору. Перекрестный коммутационный элемент монтируется так же, как и проходной выключатель на 3 точки, но к нему подходят 4 проводника – по два с каждой стороны.

После окончания монтажных работ можно подать напряжение на схему управления и опробовать ее в работе.

Оптические датчики

Такие бесконтактные выключатели на сегодняшний день находят свое широкое применение во многих отраслях человеческой деятельности, где работает оборудование, необходимое для обнаружения объектов. При подключении бесконтактного датчика используется кодирование. Это позволяет не допустить ложного срабатывания устройства при постороннем влиянии источников света. Работают подобные датчики и при низких температурах. В этих условиях на них надевают термокожухи.

Что представляют собой оптические бесконтрольные датчики? Это электронная схема, реагирующая на изменение того светового потока, который падает на приемник. Подобный принцип действия позволяет зафиксировать наличие или же отсутствие объекта в той или иной пространственной области.

В конструкции оптических бесконтактных датчиков имеется два основных блока. Один из них – источник излучения, а второй – приемник. Они могут находиться как в одном, так и в различных корпусах.

При рассмотрении принципа действия бесконтактного датчика можно выделить три типа оптических устройств:

1. Барьерный. Работа оптических выключателей такого типа (Т) осуществляется на прямом луче. При этом приборы состоят из двух отдельных частей – передатчика и приемника, располагающихся соосно друг относительно друга. Тот поток излучения, который испускается излучателем, должен быть направлен точно в приемник. При прерывании луча объектом выключатель срабатывает. Такие датчики имеют хорошую помехозащищенность. Кроме этого, им не страшны ни капли дождя, ни пыль и т. д.
2. Диффузный. Работа оптических выключателей типа D основана на использовании отраженного от объекта луча. Приемник и передатчик такого устройства располагают в одном корпусе. Излучателем направляется поток на объект. Луч, отражаясь от его поверхности, распределяется в различных направлениях. При этом часть потока возвращается назад, где и улавливается приемником. В результате выключатель срабатывает.
3. Рефлекторный. Такие оптические бесконтактные датчики относятся к типу R. В них используется луч, отраженный от рефлектора. Приемник и излучатель такого устройства также располагаются в одном корпусе. При попадании на рефлектор луч отражается, оказывается в зоне приемника, в результате чего и происходит срабатывание устройства. Такие приборы действуют при расстоянии до объекта не более 10 метров. Возможно, их применение для фиксации полупрозрачных предметов.

Обычный выключатель на одну лампу

Начинать следует с наиболее простого варианта, а потому имеет смысл начать с азов. При монтаже выключателя нужно помнить, что ставится он на разрыв фазного провода, следовательно, ноль будет идти напрямую на источник света. При установке выключателя на нулевой, контакты устройства могут быстро прогореть. Наверняка многие замечали, что при плохом контакте в розетке чаще всего подгорает ноль. Происходит это по причине большей нагрузки при прохождении тока именно на нулевом контакте.

Еще одна причина разрыва выключателем именно фазного провода – это возможность быстрого снятия напряжения с потребителя при возникновении внештатной ситуации, в то время как разрыв нуля не обеспечит обесточивания, а лишь разъединит цепь.

Главное правило – выполняются работы по монтажу электропроводки, выключателей и светильников строго при полностью снятом напряжении. При невозможности определения фазного провода по цвету допускается кратковременная подача электроэнергии с целью «прозвона». При этом необходимо предварительно убедиться в отсутствии замыканий оголенных проводов.

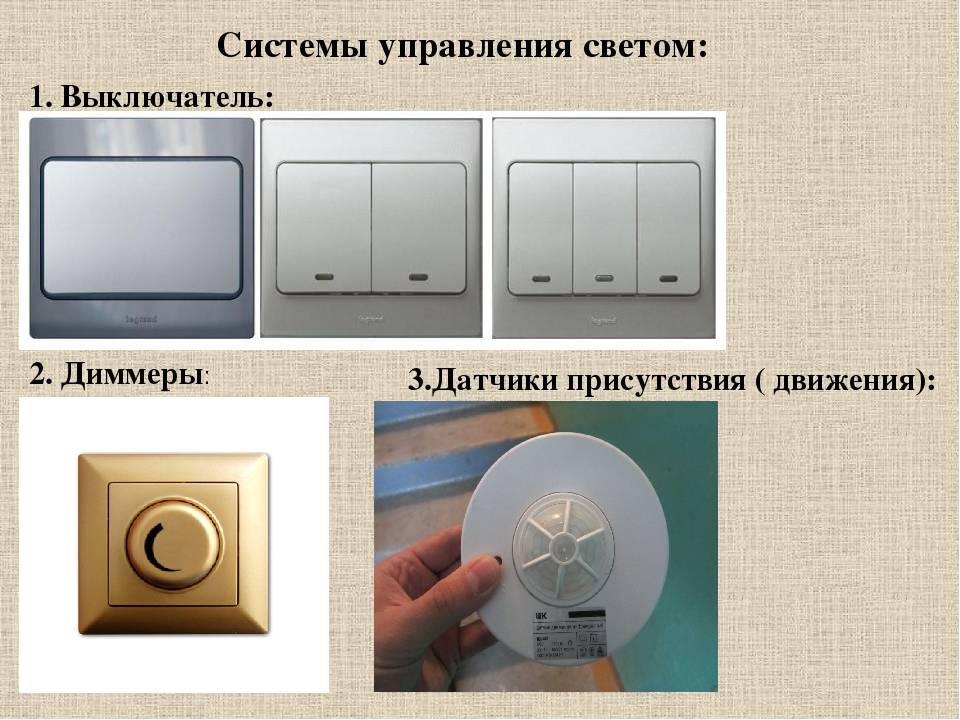

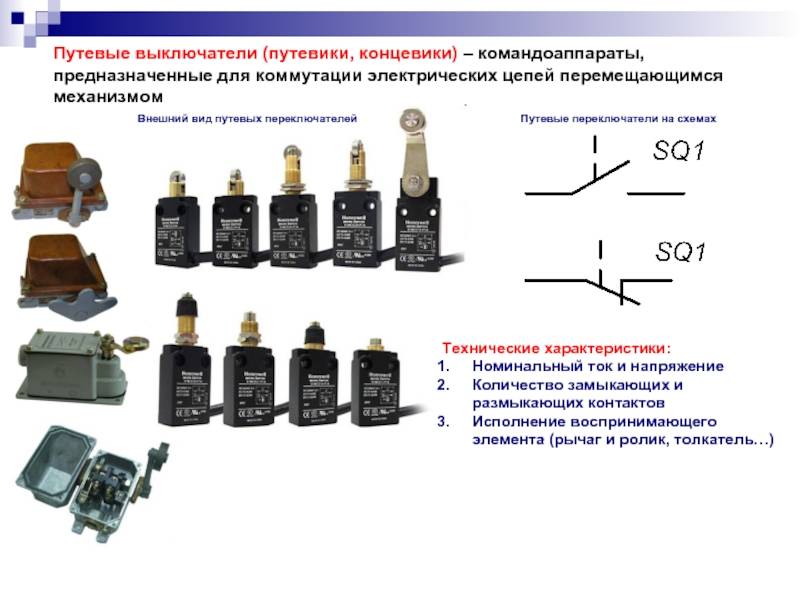

Что такое выключатель

Выключатель предназначен для прерывания электрической цепи. С его помощью происходит управления осветительными приборами. Такие изделия работают в режиме включения и выключения. Соответственно, они выполняют две функции – включение освещения или электротехнического прибора и его выключение. Простейшим примером изделия может служить выключатель с одной клавишей, который можно встретить в любом помещении, которое освещается электрическими осветительными приборами. Изделие замыкает на себе электрическую цепь и является средством для управления освещением.

Выключатель

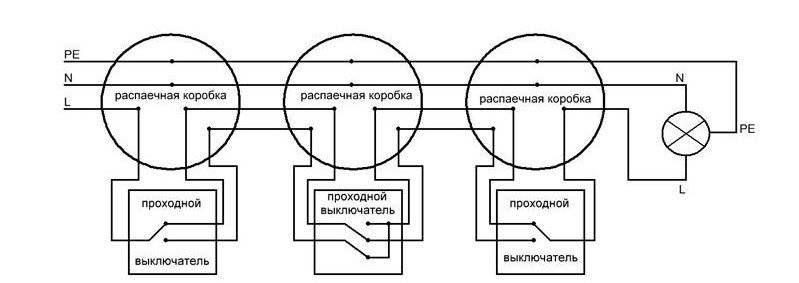

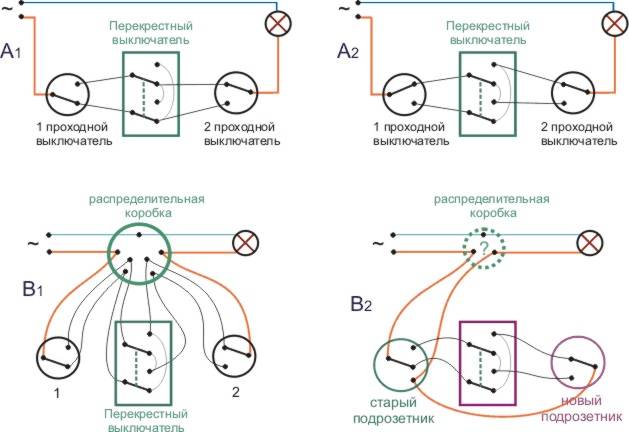

Освещение с перекрестным выключателем в сети TN-S

Подключение перекрестного выключателя в электросети TN-S, для которой характерно разделение рабочего (N) и защитного (PE) ноля, имеет некоторые нюансы. В отличие от старой, не совсем безопасной системы TN-C, в электросети, проведенной по новым стандартам, используются 3 жилы, при подаче однофазного напряжения, и 5 при трехфазном.

Провод, который выполняет функцию ноля (N, маркируют синим цветом), выходит из электрощита, проходит через ответвительную коробку и подключается к нолю светильника. Провод заземления (PE, обозначают желто-зеленым цветом) подсоединяется к проводу заземления осветительного прибора.

Прокладка электросетей по системе TN-S значительно повышает расходы на материалы, но уменьшает риски, связанные с эксплуатацией электротехнического оборудования

Как работает старая схема подключения выключателя света с одной клавишей: 2 важных принципа

С того давнего практического занятия мне запомнились два главных наставления своего учителя:

1. Электрическая проводка должна служить человеку, а не создавать ему опасные проблемы. Поэтому всю предстоящую работу следует рассматривать с точки зрения исключения любых рисков.
2. Безопасность электрической схемы обеспечивается надежным монтажом.

На эти два вопроса я и буду обращать ваше внимание дальше. Одноклавишный выключатель предназначен для управления освещением одной рабочей зоны вне зависимости от количества подключенных светильников. Одноклавишный выключатель предназначен для управления освещением одной рабочей зоны вне зависимости от количества подключенных светильников

Одноклавишный выключатель предназначен для управления освещением одной рабочей зоны вне зависимости от количества подключенных светильников.

Современный принцип электрического управления светом через выключатель бытовой сети показан на схеме.

Он же действует и в старых зданиях с советской проводкой, выполненных по системе заземления TN-C. Единственное различие для них: отсутствие защитного нулевого проводника PE.

Если вы живете в таком доме, то у вас просто не будет провода, показанного пунктирным желто-зеленым цветом.

Из квартирного щитка от защитного автомата через распределительную коробку, а в отдельных случаях и напрямую, к патронам лампочек поступают потенциалы фазы L и рабочего нуля N.

Управление светом лампочек происходит за счет коммутаций силового контакта выключателя, врезанного в фазный провод.

Работоспособность схемы сохраняется, когда выключатель будет врезан в нулевой проводник и даже если при подключении перепутаны рабочий ноль N и защитный РЕ потенциалы. Однако риски поражения человека электротоком в этих случаях резко возрастают.

Что важно учитывать при подключении выключателя для обеспечения безопасности освещения:

1. монтаж отключающего контакта в разрыв фазного проводника исключает попадание человека под действие тока при замене перегоревшей лампочки, а установка его в нулевой провод значительно повышает риск поражения;
2. перепутывание проводов PE и N с одной стороны вызовет ложное срабатывание защитных модулей, настроенных на уставки токов утечек (УЗО и Дифзащиты), а с другой — сделает непреднамеренное зануление корпусов всех приборов, что в отдельных случаях довольно опасно;
3. у патрона лампочки фаза должна подводиться на самый дальний, углубленный контакт, ошибочно дотронуться к которому человеку наиболее затруднительно.

2 способа крепления корпуса для закрытой и открытой проводки

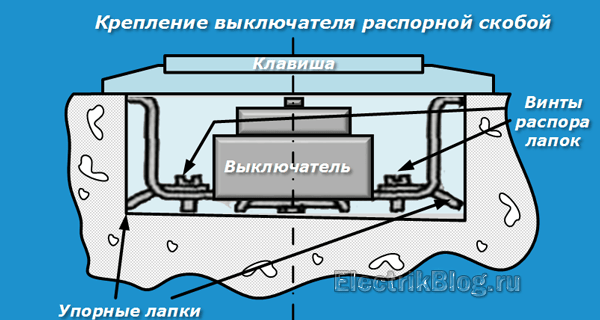

Старые советские выключатели для закрытого монтажа проводов, как и розетки, устанавливались внутри металлического подрозетника за счет крепления корпуса в нем раздвижными лапками.

Распорные винты упорных лапок необходимо было завинчивать с силой. Тогда остроконечные упоры врезались в стенку и держались в ней прочно.

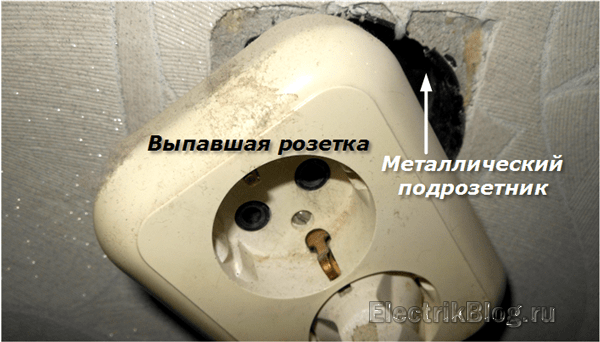

Если же затяжка была выполнена слабо, то корпус электрической точки мог болтаться или даже выпадать за счет скольжения одного металла о другой.

Поэтому такие лапки иногда даже приходилось немного выгибать пассатижами для увеличения их хода и более сильного вжатия в жестяной корпус с его последующей деформацией.

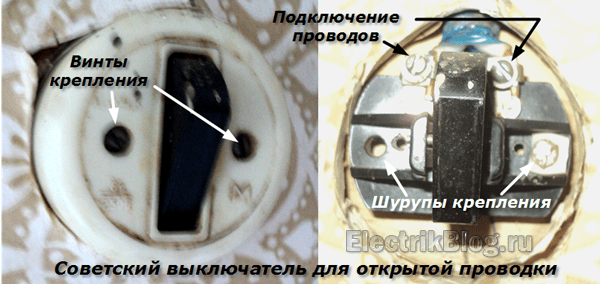

Крепление советских выключателей для открытой проводки

Старая методика крепления для наружного монтажа корпуса предусматривала использование двух шурупов.

Недавно я вскрыл один такой корпус в сельском доме и обнаружил, что даже одиночный шуруп успешно справляется с этой функцией уже несколько десятилетий.

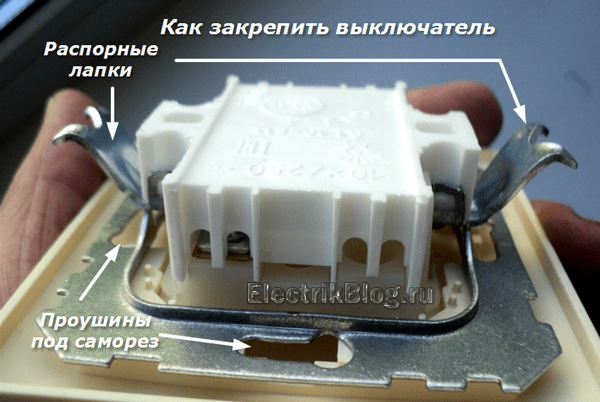

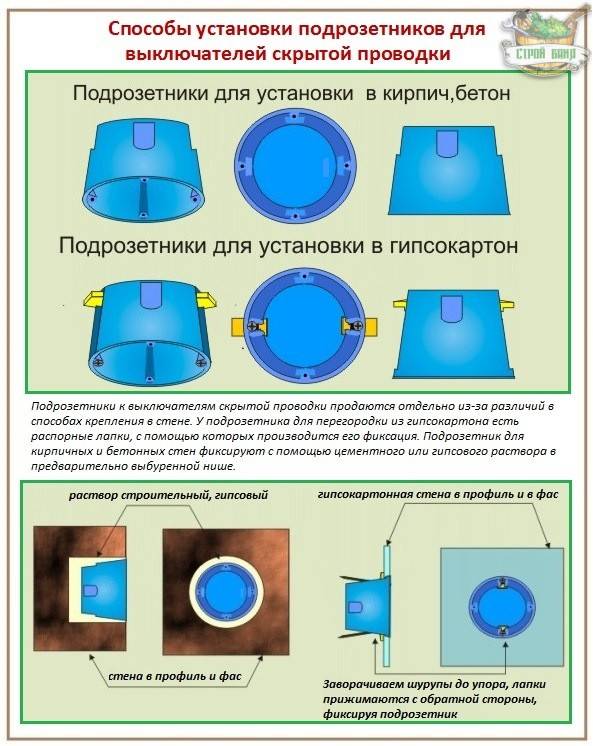

Современные способы крепления

Сейчас корпус практически любой электрической точки для установки в скрытой проводке имеет две технические возможности монтажа внутри подрозетника:

1. саморезами через проушины;
2. распорными лапками.

Поскольку современные подрозетники выполнены из негорючего прочного пластика, то металлические распорные лапки лучше удерживаются в этом материале, что исключает вываливание розетки.

Применение акустических (хлопковых) выключателей

Такие устройства набирают популярность ввиду удобства применения и практической полезности

Достаточно обратить внимание на замызганные пятна вокруг традиционного выключателя, появляющиеся на стене уже скоро после ремонта. Бесконтактный прибор избавляет от этого неприятного эффекта. Полезен он и для младшего поколения, если приборы управления освещением установлены на традиционном для России месте, а не внизу, как это принято в Европе

Просто хлопком в ладоши ребёнок легко включит и выключит свет в комнате

Полезен он и для младшего поколения, если приборы управления освещением установлены на традиционном для России месте, а не внизу, как это принято в Европе. Просто хлопком в ладоши ребёнок легко включит и выключит свет в комнате.

Таким же образом акустический выключатель будет полезен для инвалидов — колясочников и лежачих больных. Кроме того, он может стать для них сигнальной системой, чтобы при необходимости просить о помощи. Небольшая переделка схемы позволит подавать не только световой, но и звуковой сигнал.

Популярное наименование устройства «хлопковый», скорее всего, является случайным, ведь прибор может срабатывать и на другие резкие звуки, включая свист, стук и прочие сигналы.

Можно полагать, что приборы такого класса станут непременными принадлежностями системы управления жилищем под названием «умный дом».

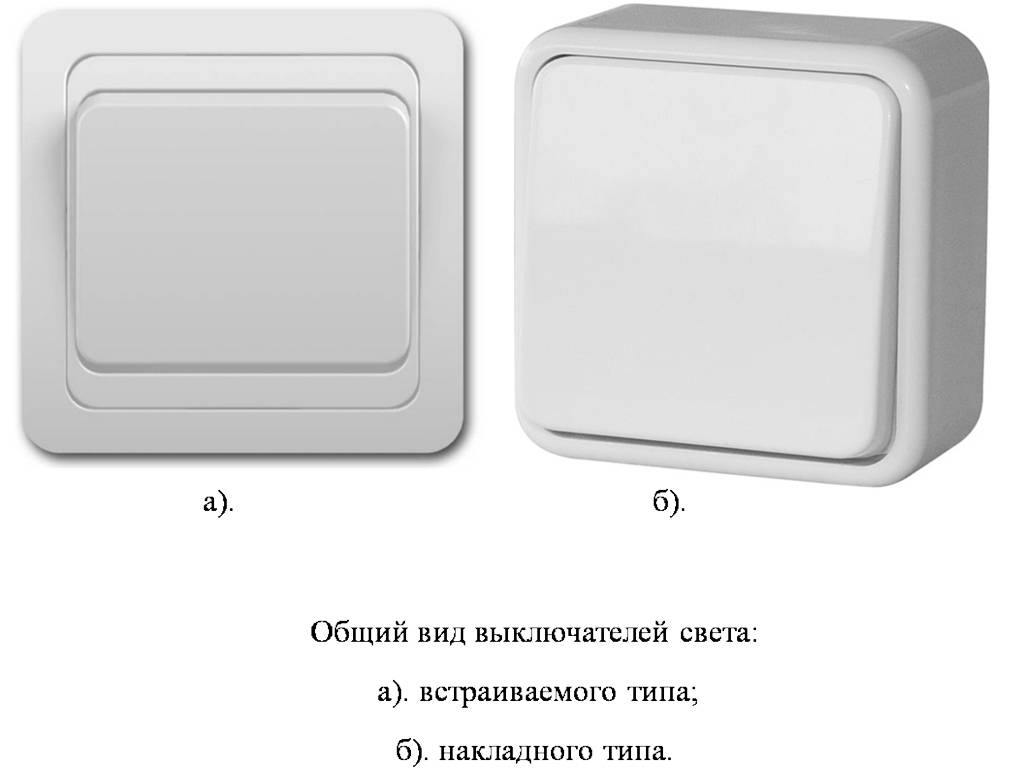

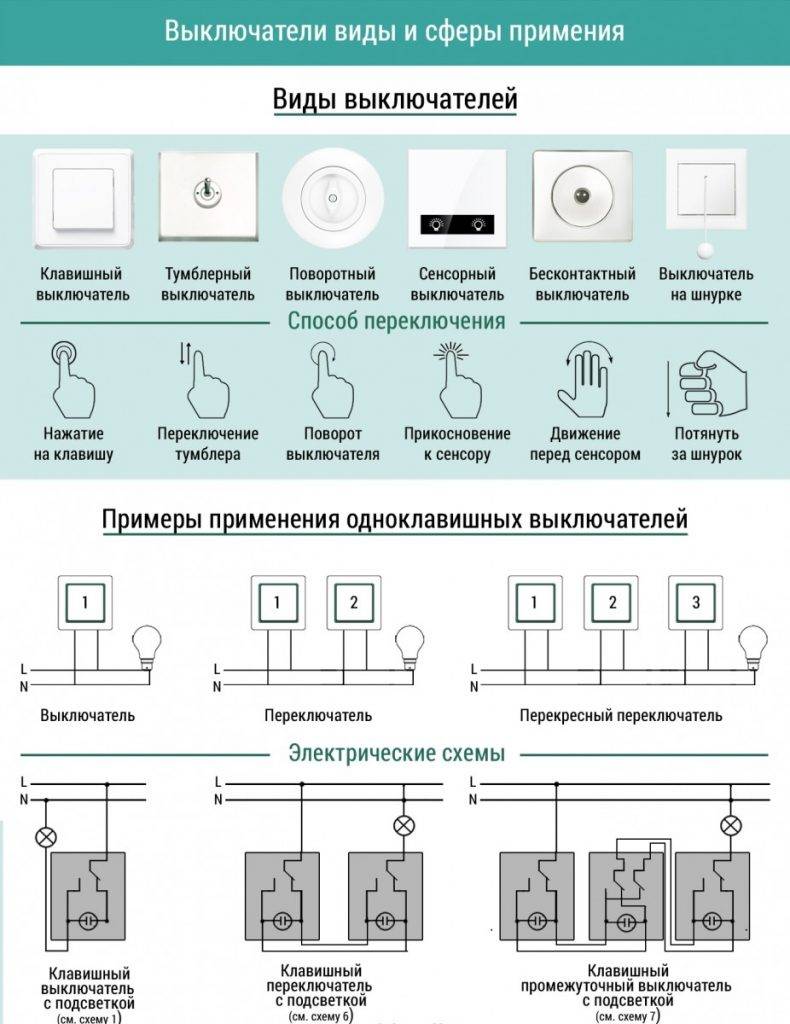

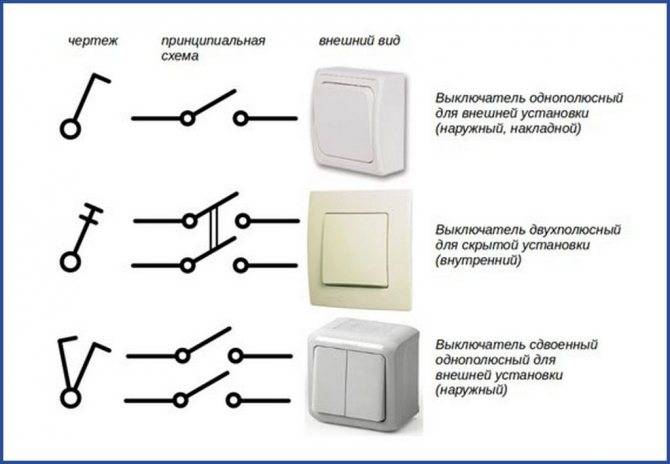

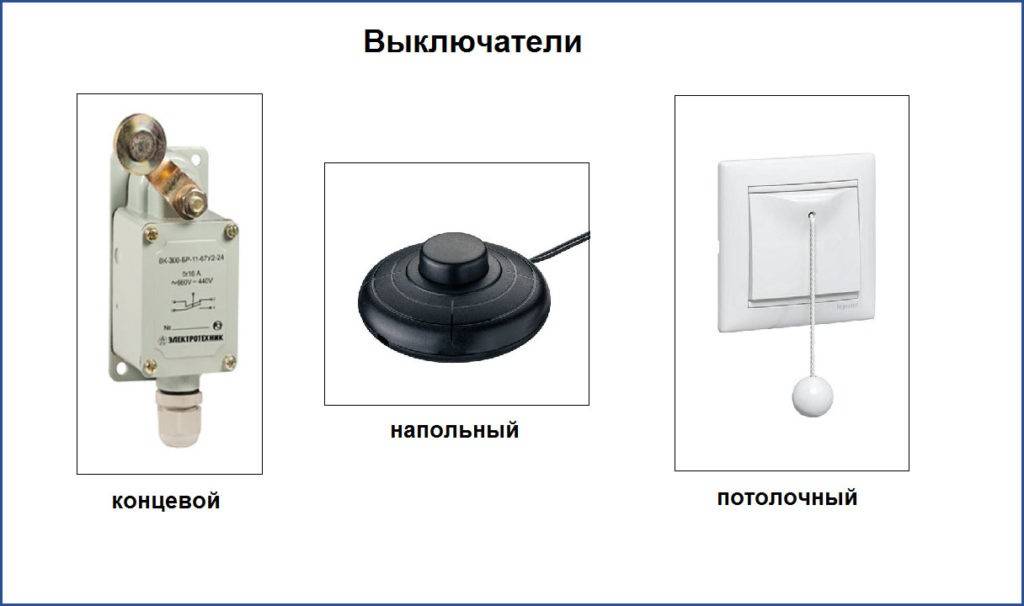

Как отличаются выключатели по конструкции и способу монтажа

Кроме функционала электровыключатели разнятся по конструкции и способу монтажа. Это влияет на сложность установки и место эксплуатации.

Наружные выключатели

Такие выключатели располагаются на поверхности стены. Проводка может быть наружной (чаще всего) или внутренней. Монтаж простой, поскольку не требуется высверливать отверстие для коробок выключателей. Используются там, где нет возможности углубить корпус выключателя или в качестве временного коммутатора.

Наружный выключатель.

Встраиваемые выключатели

Для монтажа в стене выполняется крупное отверстие. В образованную полость вставляется корпус выключателя так, чтобы он был заподлицо с поверхностью или немного выступал над ней. Это обеспечивает более аккуратный вид и за такой выключатель невозможно случайно зацепиться одеждой. Однако такая установка предусматривает скрытый монтаж проводки и подготовку отверстий для коробок в которые устанавливаются выключатели.

Встраиваемый выключатель.

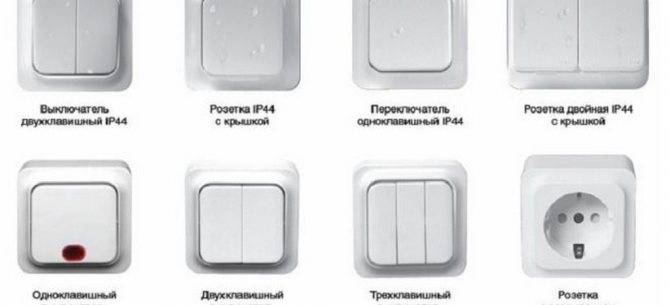

Герметичные выключатели

Такие устройства защищены от влаги и пыли. В зависимости от степени защиты они обозначаются буквами IP с определенными значениями. Предназначены такие выключатели для установки в помещения с повышенным уровнем влаги, пыли, брызгами жидкости и т. д. Обеспечивают безопасность, надежно изолируя контакты от проникновения воды. Для установки в санузлах класс защиты выключателя должен быть не менее IP-44.

Как действует акустический выключатель

Технические характеристики

Типовые технические характеристики акустического устройства с эксплуатацией в жилом объекте:

• вес нетто (без упаковки) 30 – 60 г;
• габаритные размеры 40*40*15 –86 *86 *26 мм;
• напряжение бытовой сети 220 В;
• максимальный ток нагрузки 5A;
• мощность нагрузки200–1100Вт;
• регулировка звуковой чувствительности 20 –150 дБ;
• класс защиты корпуса IP30 – IP34;
• относительная влажность от 20% до 60%;
• температура эксплуатации от 0°С до +40°С;
• срок гарантии изделий 12–24 месяца.

Составляющие детали

Стандартный акустический выключатель состоит из следующих деталей, запаянных на печатной плате:

• транзисторов и диодов;
• диодного моста и стабилитрона;
• микросхем триггера и компаратора;
• резисторов и конденсаторов;
• микрофона и реле.

Плата помещается в крепкий пластиковый корпус защелками.

Отличия между хлопковым и звуковым (голосовым) выключателем

Голосовые управляющие устройства сложнее переключателей «хлопкового» типа. В них задействованы специальные активные фильтры на микросхемах, выполняющие функции декодера команд. Они распознают  последовательность гласных звуков определенной частоты и длительности, игнорируя акустические помехи.

Виды розеток

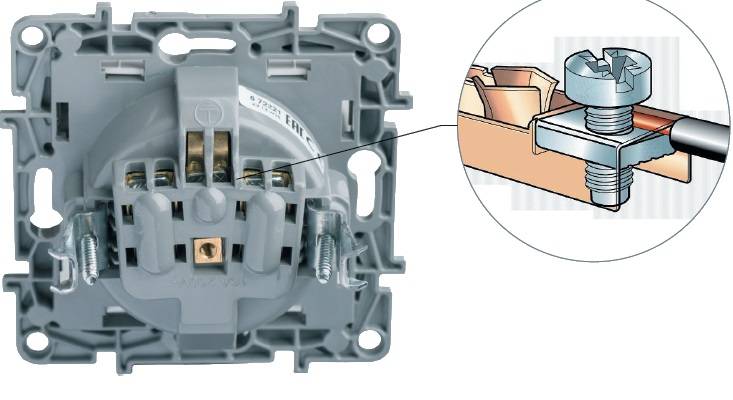

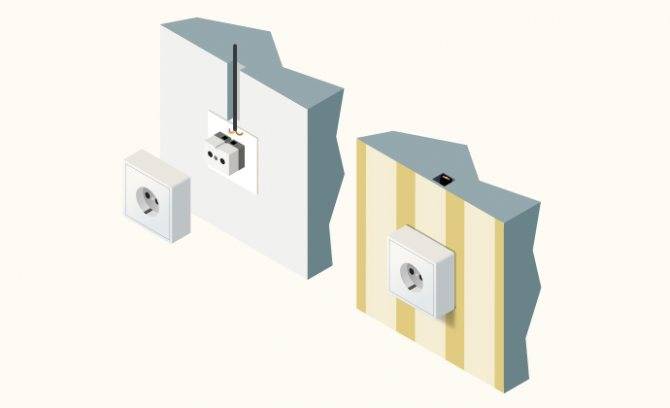

Основная классификация розеток – по типу монтажа. Различают следующие типы установки розеток:

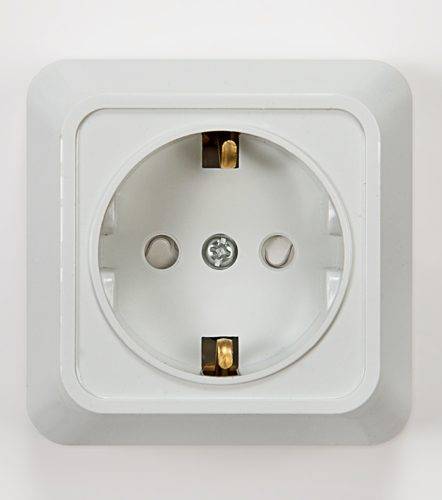

Внутренняя установка розеток. Наиболее используемая в быту — розетка скрытой установки. Основание и токопроводящие детали такой розетки монтируются в нишах в стене при помощи специальных подрозетников.

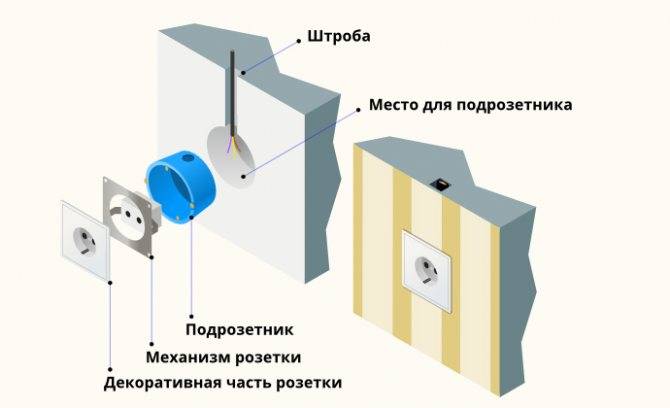

Розетка скрытой установки: слева — части конструкции, справа — внешний вид

Внешняя установка розеток. Розетка открытой установки используется в открытых электрических сетях, то есть в таких, которые проложены по поверхности стен. Это наиболее простой тип монтажа, он не требует специальных ниш для размещения основания розетки. Накладные розетки массивнее скрытых. Внешняя установка применяется, если нет возможности или необходимости монтировать скрытую проводку.

Розетка открытой установки

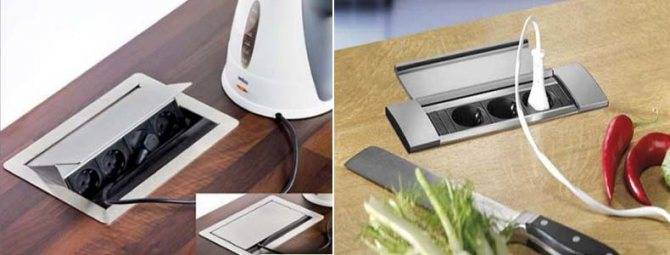

Потайная установка розеток. В настоящее время появились розетки, которые полностью скрываются в стене, полу или мебели. В скрытом состоянии снаружи видна только глухая декоративная панель, которая герметично прилегает к поверхности. При использовании розетка выдвигается наружу.

Примеры потайных розеток

Вне зависимости от типа монтажа, розетки могут быть укомплектованы дополнительными опциями.

Розетка с заземлением. Для приборов с высоким электропотреблением, для контактирующих с водой приборов и чувствительной электроники заземление является непременным условием эксплуатации. Розетка с заземлением имеет третий контакт, который отводит скапливающееся на приборе статическое электричество.

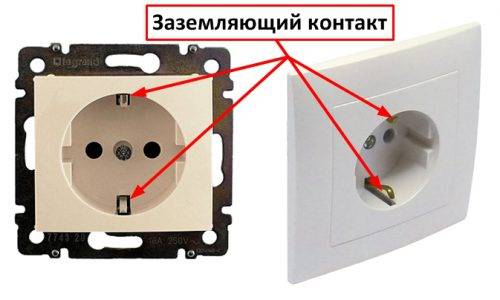

У розетки с заземлением на лицевой части находится заземляющий контакт

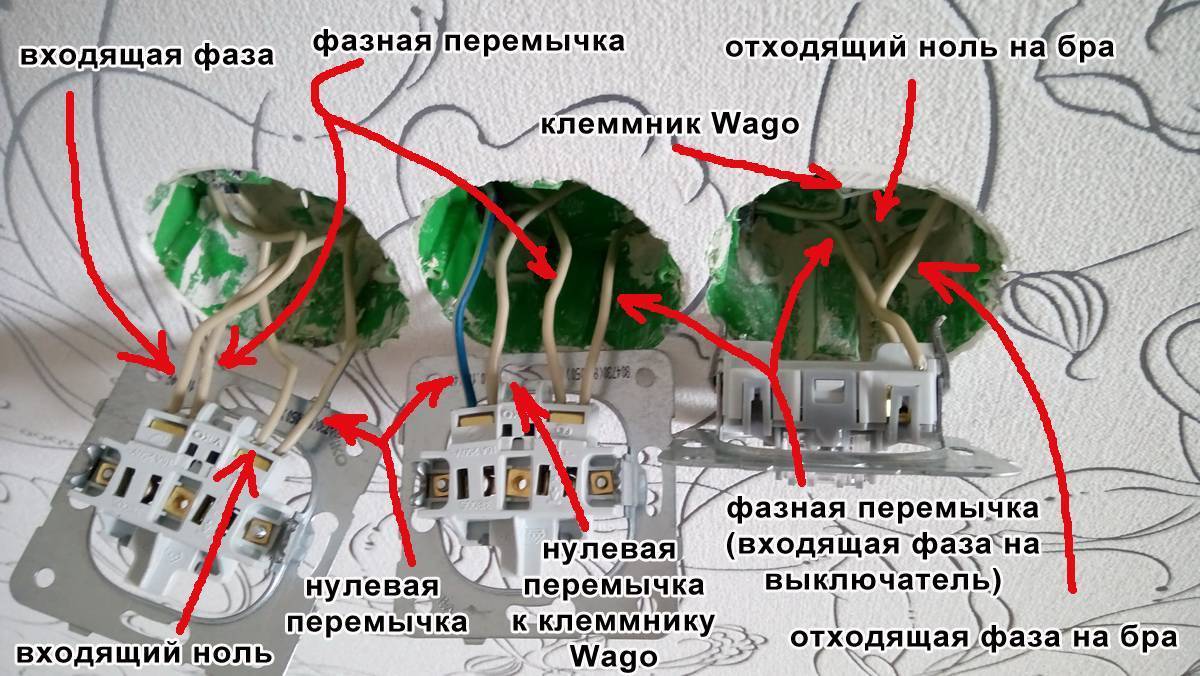

Сравнение подключения розетки без заземления и розетки с заземлением

Розетка с защитным механизмом. Контактные отверстия такой розетки закрываются после вынимания вилки из розетки специальными пластиковыми заглушками или шторками. Шторки могут открываться в сторону или по кругу. Чаще всего такие розетки устанавливают в квартирах с маленькими детьми.

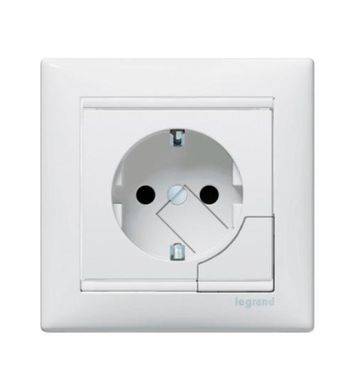

Розетка с заглушкой

Розетка с шторкой

Розетка с таймером. Такая розетка снабжена устройством для установки времени работы и прерывающим реле. Используется при необходимости установить точное время завершения и начала работы электроприбора. Цифровые таймеры позволяют программировать долговременный цикл подачи напряжения в розетку. Розетка с таймером облегчает жизнь в семьях с детьми и пожилыми людьми. Позволяет, к примеру, обеспечить правильную подсветку растений без необходимости следить за этим ежедневно.

Розетка с фиксатором – выталкивателем. Вилка в такой розетке удерживается зажимом и освобождается нажатием на специальный рычаг или кнопку. Розетки с фиксатором применяются для приборов, которые нельзя случайно выключать.

Если нажать на кнопку на раме (в данном случае, нижний правый угол), то сработает выталкиватель

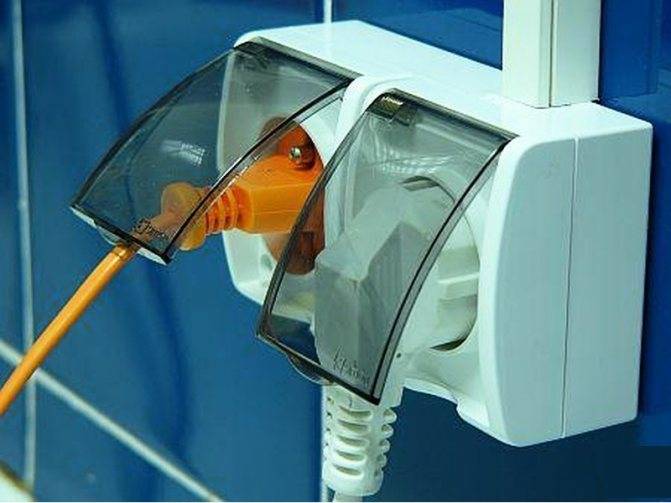

Розетка наружной установки. Чаще всего так называют розетку для уличной эксплуатации, а также для помещений с повышенной влажностью. Корпус такой розетки изолирован от проникновения воды и пыли, контактные отверстия защищены крышкой. Некоторые розетки наружной установки укомплектованы устройством аварийного отключения.

Розетка наружной установки

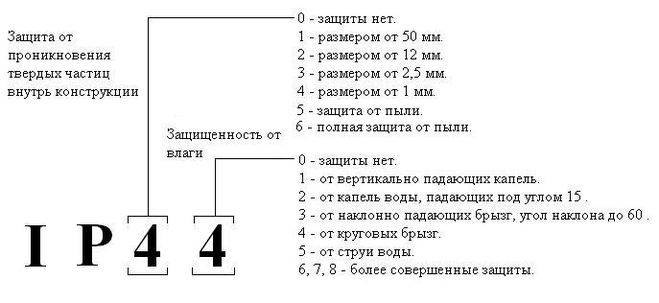

Степень защиты указывается производителем на упаковке и корпусе розетки и определяется международным стандартом. Маркировка имеет вид IPХХ, где первый Х – уровень защиты от посторонних предметов, а второй Х – уровень защиты от воды. Например, IP54 – изделие защищено от пыли и брызг.

Маркировка степени защиты розетки

Грамотный выбор «капитана» электропроводки

Звание генерала оставим себе, т.к. служить выключателю предстоит под нашим началом. Полковника присвоим пакетному выключателю старого образца или новенькому двухполюсному автомату, установленному в щитке электроснабжения загородной собственности. Полковник отдаст приказ капитану в период подключения прибора к электропроводке с целью полного снятия напряжения.

Прибор, отдающий под нашим началом команды лампочке, подбирают согласно типу имеющейся проводки. Она может быть:

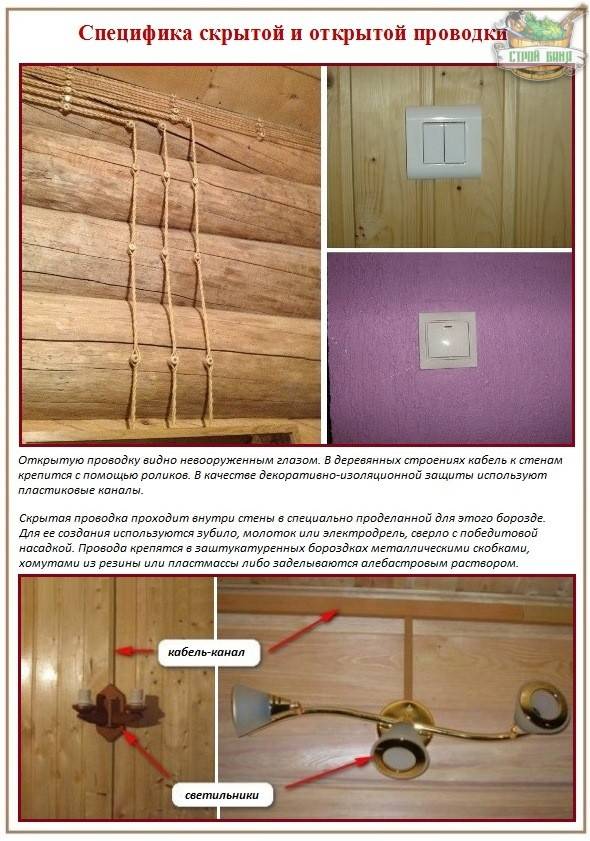

• открытой – проложенной поверху стен, преимущественно сложенных из бревен или бруса;
• скрытой – проведенной в каналах-штробах, выдолбленных в кирпиче, пенобетоне, газобетоне.

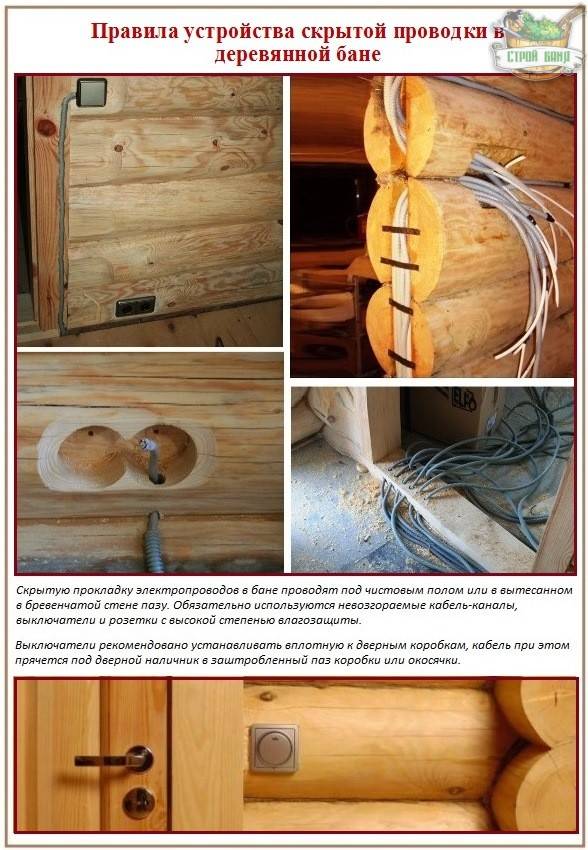

С открытой проводкой все крайне просто: пути подводки и выхода электро-потока, как и места подключений, определяются невооруженным дилетантским глазом. Для обустройства бани со скрытой проводкой потребуется схема электросети, с помощью которой нужно определить точку возможной установки.

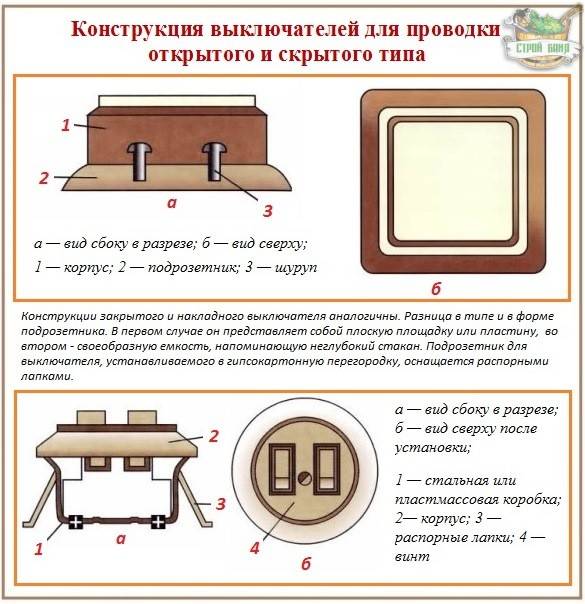

Выключатели для проводки скрытого и открытого типа отличаются конструктивно и внешне:

• Скрытые устройства для производства включения/выключения располагаются заподлицо со стенами, радуя обладателей только красивой защитной крышкой. Вся начинка прибора «утапливается» в заранее выдолбленной нише. Механизм, отдающий капитанские команды, располагают в диэлектрическом подрозетнике, подобном неглубокому стакану из пластика. Его-то и нужно установить изначально в сформированное углубление. Фиксируют скрытые подрозетники в гипсокартонных перегородках с помощью специальных распорок, в кирпичных и бетонных стенах их «сажают» на алебастр или на строительный раствор. Подрозетники к выключателям для скрытой проводки продают отдельно, их нужно подбирать в зависимости от материала стены.

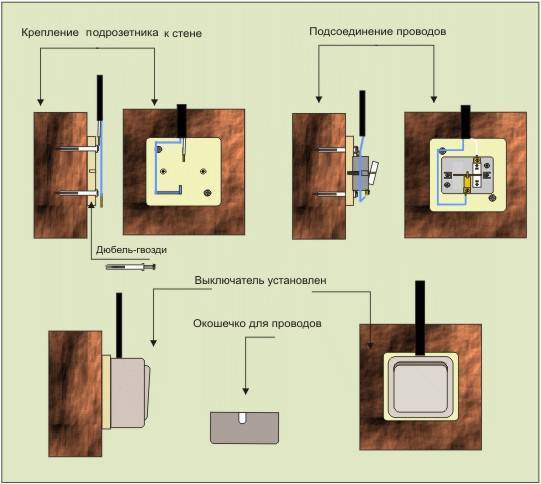

• Выключатели для открытой электросети вместо чашеобразного установочного приспособления оснащены плоской пластиковой или металлической площадкой. Ее прикрепить нужно оцинкованными саморезами к деревянной стене, дюбель-гвоздями к кирпичу или бетону.

Оба варианта выключателей имеют равнозначное количество конструктивных составляющих. Это подрозетник, командный механизм и декоративно-защитные детали, выполненные из пресекающих прохождение тока диэлектрических материалов. Более подробно о выборе выключателей читайте на сайте «Совет Инженера«.

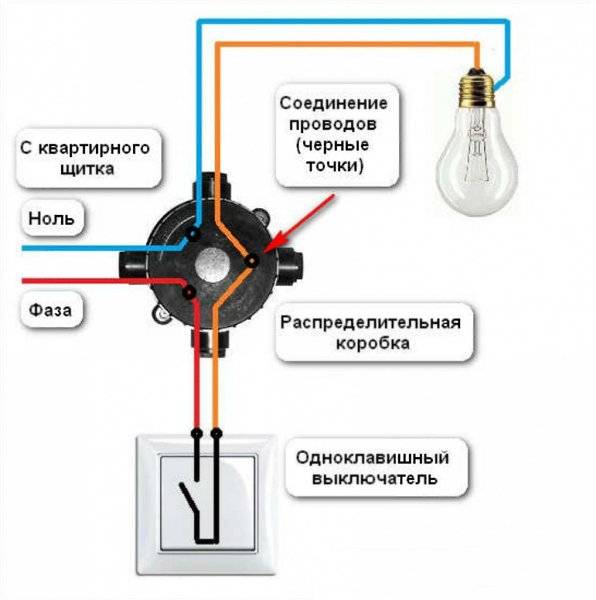

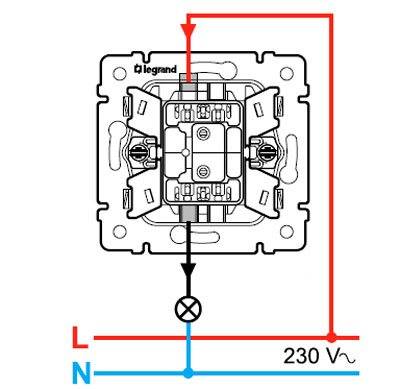

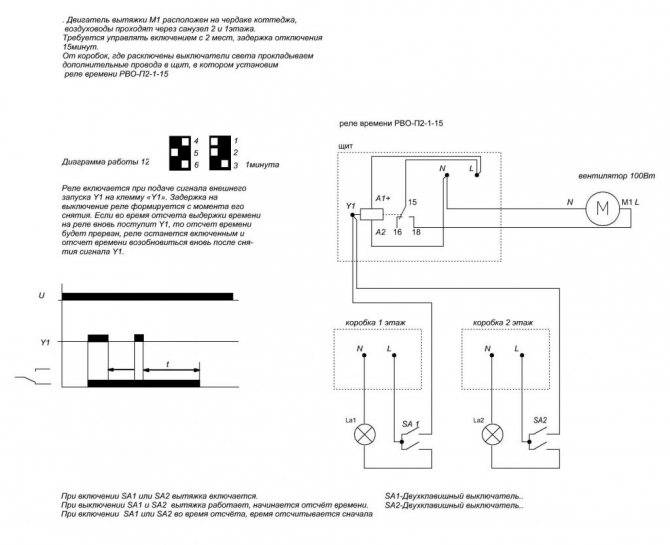

Схема подключения одноклавишного выключателя

Главным правилом, которое должно соблюдаться при монтаже коммутационных устройств, является необходимость их установки на фазном проводе. Другими словами, при отключении с помощью такого устройства лампочки, светильника или другого потребителя на его входе пропадает фаза. Это дает гарантию защиты от случайного поражения электрическим током в случае нарушения изоляции электропроводки или при касании открытых токоведущих частей.

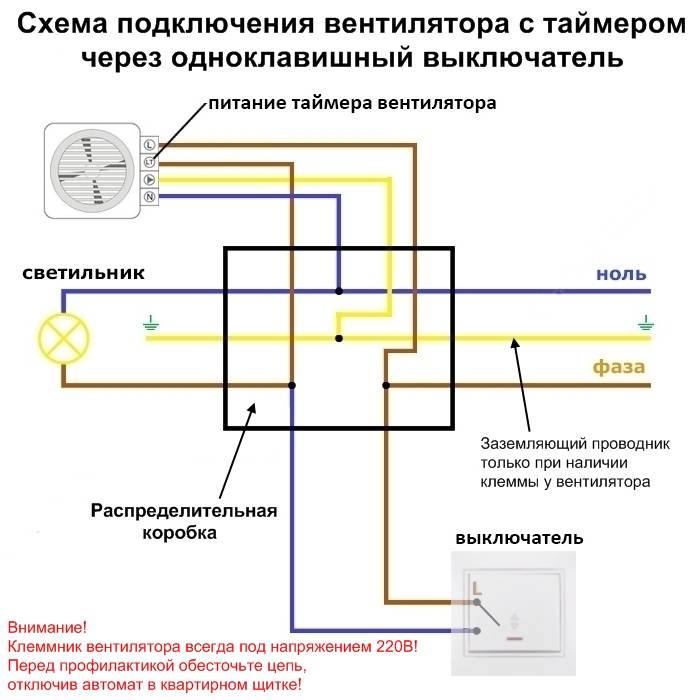

Установка выключателя света выполняется по схеме, которая представлена на рисунке.

Как видно из схемы, никаких сложностей правильное подключение выключателя света не вызывает. На рисунке также указан заземляющий провод, идущий через распределительную коробку к светильнику. В электрических проводках домов старой постройки такой проводник может отсутствовать.

Для правильного соединения проводов в распределительной коробке лучше лишний раз проверить чтобы проводник, идущий через выключатель к светильнику, был именно фазным. Сделать это проще всего с использованием обыкновенной индикаторной отвертки.

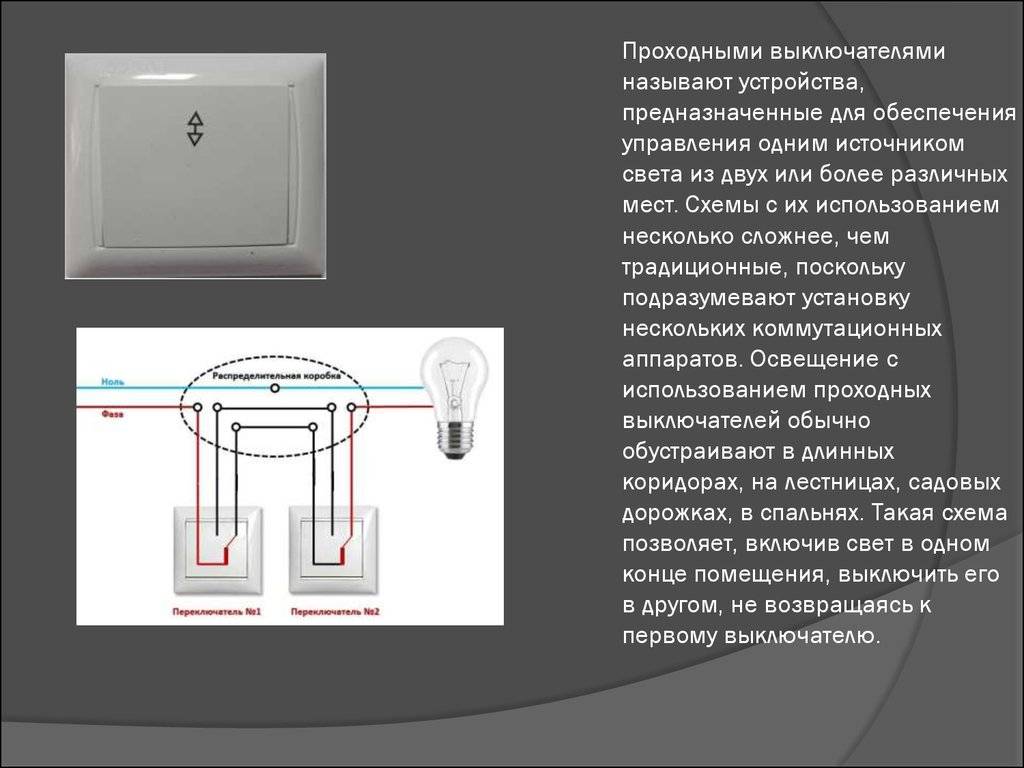

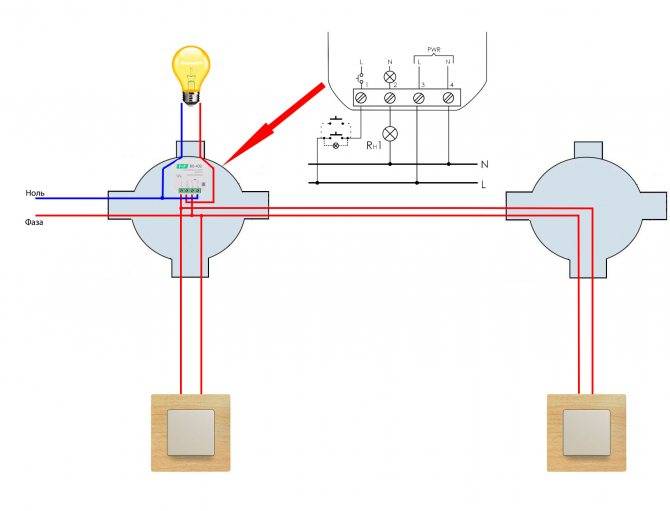

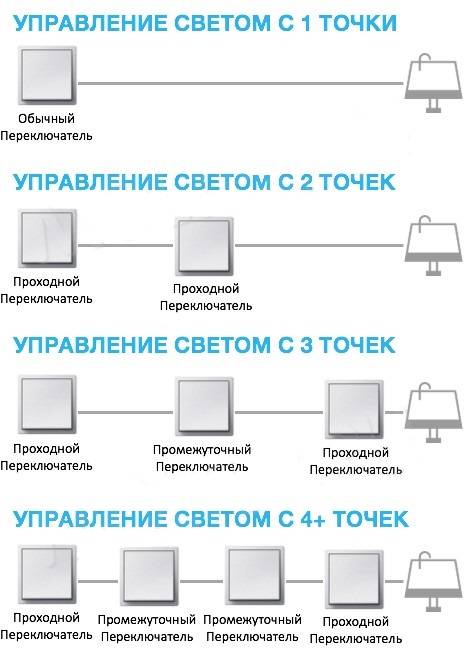

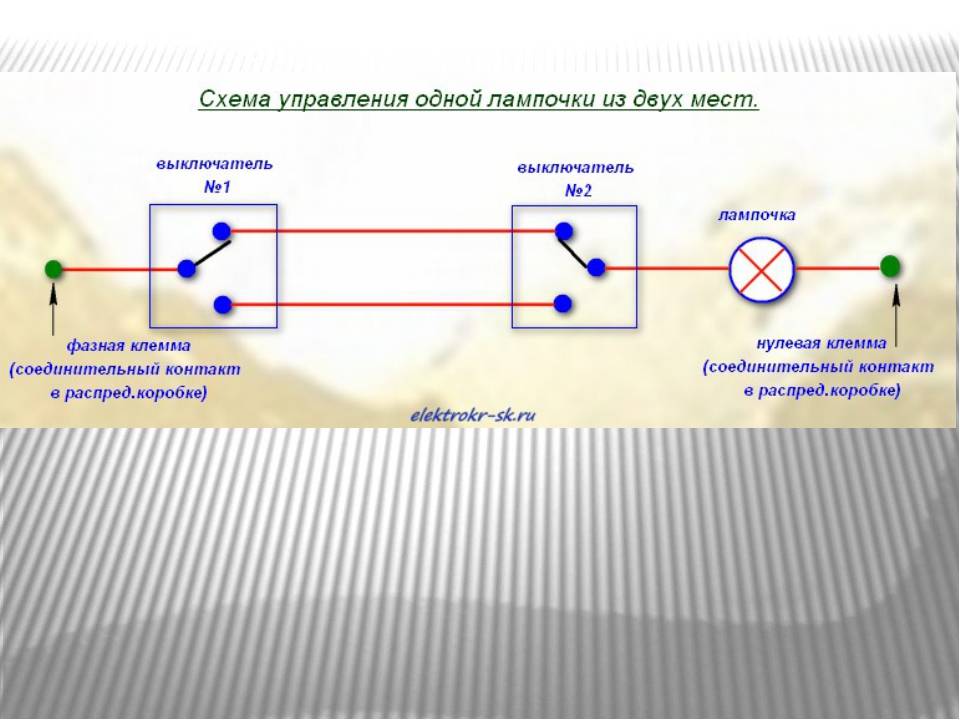

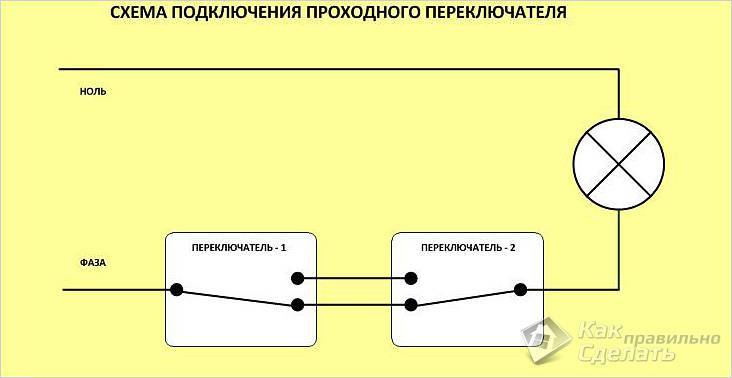

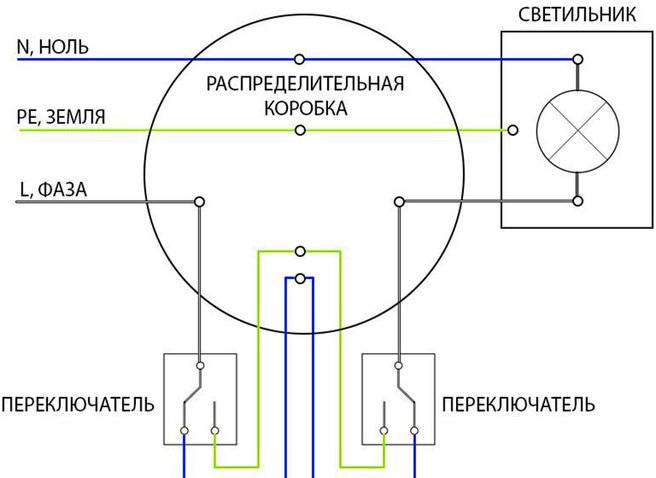

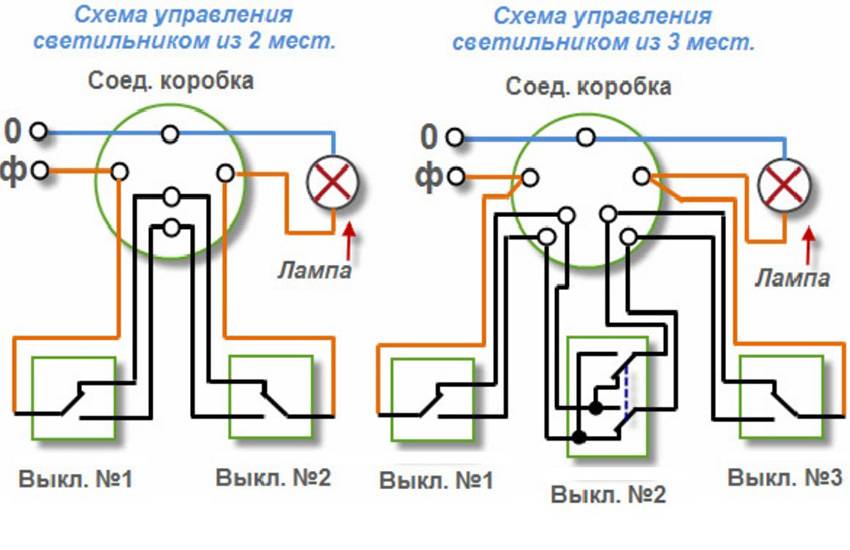

Несколько более сложной является проходная схема подключения одноклавишного выключателя, которая используется для обеспечения удобства пользования освещением, например, в длинных коридорах или для подключения наружных светильников. Пользуясь этой схемой, можно обеспечить включение и выключение таких светильников при помощи двух расположенных в разных местах выключателей.

Как видно из схемы, в ней предусмотрено два различных пути прохождения тока через два установленных в цепи выключателя. Питание светильников осуществляется только в том случае, если контакты выключателей замыкают проводники одной и той же ветви. Этого может быть сделано путем изменения положения клавиши любого из них.

Выводы

Вакуумные выключатели с номинальным напряжением 6, 10 и 35 кВ являются одним из наиболее востребованных сегодня типов коммутационного оборудования высоковольтных сетей. Они более надежны в эксплуатации, долговечны и безопасны для обслуживающего персонала и окружающей среды. Вакуумные выключатели от других видов устройств отличаются относительной простой и надёжной структурой. Поэтому этот вид оборудования служит длительное время без особых нареканий.

Ресурс естественного износа определяется числом операций, равным не менее 20000. При условии своевременного производства технического обслуживания этот ресурс возрастает на 5-10%. Между тем, техническое обслуживание ВВ ограничивается небольшим количеством лёгких операций.
