Как вывести канализационную трубу из дома под фундаментом

Ошибки, связанные с подключением сифонов

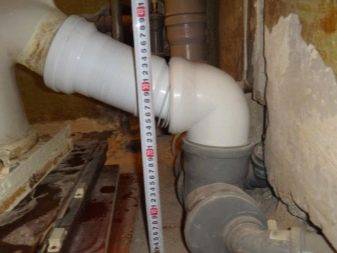

Подключение любого сантехнического прибора к канализации осуществляется через сифоны, имеющие вид буквы U. Такая изогнутая форма позволяет воде постоянно находиться в нем. Она образует гидробарьер и не дает запаху проникать в помещение. Однако эта система перестает работать при совершении некоторых ошибок. Главная ошибка – отсутствие вентиляции. В этом случае вакуум просто высасывает воду из сифона, позволяя запахам свободно гулять по дому. Другая причина появления неприятного запаха – банальное испарение воды из сифона. Это происходит при редком использовании прибора. Нужно просто затыкать тряпкой редкоиспользуемое устройство.

Внешний вид канализационного сифона

Правила расчёта сетей канализации

Для того чтобы система канализации в частном доме работала долго и безаварийно, важно провести правильный расчет всех необходимых параметров, а именно:

Изучить нагрузку на внутренние сети: Средний показатель примерно 200 литров на человека. Так вот для септика эти данные умножаются на три. Такой объем септика, из расчета по 600 литров на каждого члена семьи должен учитываться при выборе оборудования.

• бака-накопителя – необходимый объём определяется, как и при расчёте внутренних сетей, т.е. среднесуточные значения;
• септика – среднесуточное значение необходимо умножить на три, что обусловлено трёхдневным отстаиванием стоков в подобной конструкции;
• станции биологической очистки – производительность конкретной модели отражена в её технических характеристиках.

И последний пункт. Расчёт наружных сетей. Диаметр труб наружной канализации должен иметь пропускную способность, которая может обеспечить прохождение сточных вод. Как правило, для наружных сетей используются трубы диаметром 110–200 мм. Необходимо учесть глубину промерзания грунта в месте монтажа, и если невозможно проложить трубы ниже этой отметки, то следует предусмотреть мероприятия для обогрева таких участков (греющий электрический кабель, утеплители и прочие мероприятия).

Правильный выбор труб для канализации – залог успешной эксплуатации на долгие годы

При выборе материалов, используемых для монтажа канализации в частном доме, необходимо обратить внимание на следующие требования, касающиеся труб, используемых для этих целей:

• прочность изделий должна обеспечить длительную эксплуатацию без проведения профилактических работ;
• стойкость к различным видам внешних воздействий (механических, химических и т.д.) должна быть высокой, чтобы обеспечить безопасное использование на весь период эксплуатации;
• простота и удобство выполнения монтажных работ;
• гладкая внутренняя поверхность.

Таким требования соответствуют трубы, изготовленные из чугуна и разных видов прочного пластика.

Материалы, из которых изготавливаются трубы канализации

Чугун – это тот материал, который до последнего времени был незаменим при изготовлении канализационных труб. Его основными достоинствами являются прочность и продолжительный срок эксплуатации, а из недостатков можно отметить – значительный вес, неровную внутреннюю поверхность и сложность выполнения монтажных работ, особенно своими силами. Поливинилхлорид (ПВХ) – современный прочный пластик, способный выдержать большую нагрузку, кроме того, этот материал не допускает просачивания сточных масс в грунт.

Среди других преимуществ:

• прочность и долговечность;
• стойкость к химически активным веществам (реагентам) и ультрафиолетовым лучам;
• простота монтажа;
• доступная стоимость.

Из недостатков следует отметить:

• при повышении температуры выше 70˚С – плавится;
• при понижении температуры ниже 0˚С – становится хрупким;
• при горении выделяет вредный для здоровья человека газ.

Полипропилен (ПП) – это самый лучший материал, который используется для изготовления труб различного назначения. Ему свойственны все достоинства, присущие ПВХ аналогам, и он не имеет недостатков, свойственных им. Кроме этого, при монтаже канализации могут быть использованы трубы, изготовленные из стали и керамики, а также из асбестоцемента. Основной ассортимент труб, необходимых при монтаже автономной канализации загородного дома, изготовленных из разных материалов, приведён в следующей таблице.

Материал	Размеры, мм (диаметр×толщина стенки×длина)	Тип канализации	Стоимость, рублей
ПВХ	160×3,6×500	Наружная	359
160×4,0×3000	1 000
110×3,2×3000	550
ПП	160×3,6×500	290
160/139×6000	2 300
ПВХ	32×1,8×3000	Внутренняя	77
50×1,8×3000	125
110×2,2×3000	385

В таблице приведён не весь ассортимент труб, выпускаемых промышленностью, но порядок цен на данные изделия понятен. Для полной информации следует обратиться в торгующие организации, специализирующиеся на продажах сантехнического оборудования.

Подключаем канализацию к частному дому

Перед началом строительства собственного жилого дома, каждый владелец всегда сталкивается с рядами различных проблем. Первым делом, необходимо создать правильное проектирование объекта и последующих монтажных работ. Если, жилой участок находится в районе, где не построены централизованные коммуникационные сети, то придется принимать меры и строить автономный вариант. Подключение канализации автономного типа – потребует денег и времени. Если, владелец строит свой дом недалеко от централизованных сетей, то существует отличная возможность систему подключить к городской канализации. Это наиболее выигрышный вариант.

Куда обратится, чтобы провести канализацию

Сначала нужно обратиться в местную администрацию, оттуда придется идти в геодезическую службу (заказать ситуационный план для участка), в водоканал и СЭС. В водоканале подается заявление, чтобы получить технические условия на подключение. При себе нужно иметь копию паспорта и документ, подтверждающий право собственности на дом и участок. Если трубопровод придется проводить под проезжей частью дороги, потребуется разрешение от дорожной службы.

После того, как технические условия получены, можно заказывать проект канализации. Если его будут создавать сторонние специалисты, готовый документ все равно необходимо утверждать в водоканале и в компаниях, чьи коммуникации проходят рядом с домом (газовая служба, РЭС, телефонная служба). Финальное согласование происходит в управлении архитектуры местного муниципалитета.

Для монтажа можно нанять и подрядчика, который имеет соответствующие допуски. Но врезку в общую сеть в любом случае производит специалист компании, обслуживающей систему муниципальной канализации.

Очистка сточных вод септиком

Если подсоединение к централизованной канализационной системе невозможно или нецелесообразно, в качестве альтернативы часто выбирается септик. Это локальное очистное сооружение, действующее по принципу накопления сточных вод и пропускания их через систему очистки. Такие устройства имеют две и более камер, причем чем больше число камер, тем более тщательной и глубокой очистки удается добиться.

Отсеки септика отделены друг от друга стенками. Между ними под уклоном располагаются патрубки, по которым сточные воды переходят из одной камеры в другую. Жидкость по канализационной трубе вводится в первый отсек, очищается и выводится на фильтрационные поля либо, при тщательной очистке – непосредственно в почву.

Процесс очистки

Работа септика основана на сочетании этапов гравитационного отстаивания и биологической очистки. В процессе первичной фильтрации поступившие в первую камеру септика отходы очищаются от крупных фракций, которые опускаются на дно резервуара. Легкие включения отфильтровываются и поступают во вторую камеру. В первой камере происходит разложение отходов на составляющие (биомассу, воду и двуокись углерода). Осадок скапливается на дне отсека, и периодически требуется его удалять.

Работа второй камеры обеспечивает дальнейшую очистку воды. Очищенная здесь жидкость может направляться далее в бочку и использоваться для полива. В ином случае предусматривается дополнительная грунтовая доочистка воды.

Станция био-очистки

Отдельный вид септиков – станция био-очистки, действующая благодаря работе микроорганизмов. Здесь также работают несколько отдельных очистных секций. Так же, как и при работе вышеописанного аналога, первая секция используется в качестве отстойника. Находящиеся здесь анаэробные бактерии перерабатывают биологические отходы с образованием ила.

Вторая камера функционирует с применением аэробных бактерий, которые разлагают поступающую жидкость на органические и неорганические соединения при условии поступления кислорода. Для работы такого устройства необходим специальный аэратор, что обусловливает энергозависимость подобной биостанции. В третьей секции происходит более глубокая очистка.

Станция био-очистки

Выбор конструкции выгребной ямы с учетом схемы канализации в частном доме

Простейшая конструкция без отстойников выглядит как скрытая под землей бетонированная емкость с несколькими дополнениями:

• вентиляционной трубой;
• указателем уровня стоков;
• люка с крышкой. Он используется в том числе для откачки содержимого. В люке может быть установлен насос для канализации, хотя чаще используются насосы ассенизаторских машин.

Чуть более «продвинутый» вариант – септик с гравийным дном. Он приемлем только для тех случаев, когда в слив попадают исключительно органические отходы, без бытовой химии. Тогда естественная фильтрация обеспечивает приемлемый уровень очистки стоков для их безопасного сброса в грунт.

Монтаж канализации в частном доме по двум выше описанным вариантам – простейший и не требует особых затрат.

Немного более сложен вариант с двумя колодцами. Первый – с дном – обеспечивает первичный отстой сливных вод, на его дне постепенно скапливаются твердые отходы, которые надо необходимо выкачивать. После первичного осветления стоки попадают во второй колодец – без дна – откуда через гравийную (гравийно-песчаную) подушку они просачиваются в грунт уже обезвреженными.

Интересно, что при подъеме грунтовых вод уровень второго колодца значительно повышается, что приводит к забросу верхней части его содержимого обратно в первый колодец. С учетом этой особенности объем колодцев рассчитывается со значительным (не менее 30%) запасом по отношению к нормативному. Возможно также не двойная, а тройная фильтрация.

Если устройство канализации в частном доме предполагает активное использование бытовой химии, а также соблюдение норм экологической безопасности, более рационально выполнять разводку канализации через системы многоуровневой очистки.

Ее особенностью является многокамерный септик или несколько установленных друг за другом септиков.

Очистные системы с несколькими уровнями бывают разных типов. Один из популярных вариантов представляет собой два этапа фильтрации – предварительной и с использованием аэробных бактерий.

Для обеспечения нормальной работы канализации в каркасном доме или здании любого другого типа обязательна качественная вентиляция канализации.

Обычно вентиляционный стояк выводится через крышу, при этом соблюдаются нормы на заданную высоту трубы и ее диаметр.

Основные принципы устройства канализационного трубопровода

В зависимости от количества точек слива коммуникаций, составляется схема внутреннего расположения труб. Для удобства схема чертится на миллиметровой бумаге. В случае строительства двухэтажного строения, в целях экономии материалов рекомендуется располагать санузлы и второстепенные сливные точки как можно ближе к коллектору. Главный коллектор монтируется по одной вертикальной линии на всех планируемых этажах, все последующие части системы последовательно подсоединяются к основной магистрали.

Схема расположения главного коллектора

Рекомендуется каждую второстепенную точку укомплектовывать отдельным вакуумным клапаном. Клапан располагается на расстоянии не более 6 метров от водяного затвора раковины или ванны.

Пример устройства вакуумного клапана
Схема устройства вентиляционного стояка

Технология сборки ПВХ материалов очень проста, так как любую трубу можно укоротить до нужного размера. Также каждый узел с закрытой системой рекомендуется укомплектовывать аварийным переходником, на случай возникновения засора, или переходником большего диаметра.

Соединение ПВХ труб
Пример применения переходника с 50мм на 110мм

Узлы, расположенные в закрытых простенках, рекомендуется соединять с применением герметика. Рекомендуется избегать углов в 90о, это снижает риск засора.

Герметик наносится поверх резиновой прокладки
Схема возможного выполнения резких углов

Принцип действия водяного затвора

Водяной клапан препятствует проникновению неприятных запахов из канализации в помещение. Его устройство имеет одинаковую конструкцию, различия только в размерах. Вода служит своего рода пробкой.

Схема устройства водяного затвора

Мнения на эту тему разделились.

Пример переполненной емкости

Вакуумные клапаны и фановая труба

Эти два понятия неизвестны большинству людей, не связанных с профессией сантехника. Цель этих двух элементов – не допустить разряжение воздуха в системе при сливе большого количества воды или при работе ассенизаторов, в момент откачки отходов из накопительной емкости.

Более подробно об этих элементах, смонтированных своими руками в канализации частного дома, в видеоролике:

Подкоп под бетонным основанием

Если септик расположен недалеко от дома (в пределах пяти метров), а толщина фундамента не превышает один метр, самым простым вариантом монтажа канализации считается создание подкопа в месте, где пересекается трубопровод с основанием дома.

Траншея делается не очень большой глубины, что уменьшает трудоемкость такой операции.

При выполнении такой работы, обязательно учитывается толщина стен, являющихся точкой отсчёта. Если не соблюдать это правило, траншеи могут не совпасть. Не произойдет их соединение в конкретном месте. Придется все начинать сначала. Это вызовет дополнительные финансовые расходы.

Когда траншея будет готова, в нее укладывается канализационная труба, выдерживая необходимый уклон.

При неглубоком залегании трубопровода, проход канализации нужно обязательно утеплить, исключить замерзание канала и образование наледи. Она может стать причиной закупорки всего пространства.

Засыпка траншеи проводится осторожно, маленькими порциями грунта. Таким образом, не допускается смещение выведенной трубы, и не допускается изменение её уклона. Прямо под фундаментом пропускается дополнительная труба, диаметр которой намного больше канализационной

Длина этого отрезка делается равной ширине фундамента дома. Она исполняет роль гильзы, в которой прокладывается основной трубопровод

Прямо под фундаментом пропускается дополнительная труба, диаметр которой намного больше канализационной. Длина этого отрезка делается равной ширине фундамента дома. Она исполняет роль гильзы, в которой прокладывается основной трубопровод.

Такое приспособление защищает канализацию в случае неожиданного проседания фундамента. Когда проводятся ремонтные работы, намного легче заменить поврежденный участок.

Этапы пробивания отверстия в ленточном фундаменте

Работы выполняют по этапам:

Проведение работ по расчистке места монтажа и его выравнивание. Канализационная коронка должна входить ровно и плавно. Просверлить отверстие с помощью специального сверла по бетону. При выполнении работ необходимо следить, чтобы отверстие получалось ровным. Наметить место бурения отверстия и еще раз сверить его показатели с диаметром канализационных труб

Осторожно просверлить отверстие необходимым диаметром, убирая пыль и бетонные куски

Сделать отверстие в фундаменте под канализацию – весьма непростое мероприятие. Но все же его под силу выполнить каждому самостоятельно. Оно не требует использования специального оборудования и дорогостоящих материалов. В результате дополнительная или основная канализация будет радовать домочадцев и сделает вашу жизнь намного комфортней и проще. Приступайте смело к выполнению работ, и тогда ваша дача будет радовать вас в любое время года.

Этапы работ

В частном доме установку канализации следует начинать с подготовки графических схем внутренних и наружных систем. Если работы планируется выполнять своими руками, то в первую очередь необходимо определить длину трубопровода и угол его уклона, затем просчитать нужное количество переходников, соединительных элементов и уплотнителей

На данном этапе важно знать, как будет функционировать канализация, и потребуется ли дополнительный монтаж насосного оборудования или прокладка вспомогательных каналов

Внутренние сантехнические работы осуществляются следующим образом:

• вначале устанавливают стояки, и их концы выводят в подвал или на крышу;
• следующим шагом является подвод унитаза к стоякам;
• далее готовится горизонтальная разводка и подключается к системе;
• по завершении к сантехнике присоединяются сифоны.

Затем необходимо заняться организацией наружной части канализации, но ее можно осуществить и до внутренних установок. В том случае, когда сточные трубы прокладывают через фундамент здания, то их укладка проходит через металлическую гильзу. Это поможет предотвратить повреждение канализационных элементов при усадке дома.

Конструкционные особенности сооружения столбчатого фундамента

Конструкция такого вида основания под постройку отличается простотой устройства и это его преимущество перед другими вариантами. Сооружать такой фундамент можно на любом грунте, поскольку он сохранит целостность строения даже на сложных почвах, например, песчаных.

Основная его часть состоит из труб, которые заглубляют в землю через предварительно подготовленное отверстие. Чтобы обеспечить надежность фундамента, располагаться столбы должны на глубине 150 сантиметров с учетом точки промерзания почвы.

При возведении здания все нагрузки на основание действуют во всех направлениях и это препятствует расшатыванию и погружению труб. При обустройстве фундамента его выполняют на такую глубину, которая не допустит погружения постройки под действием всех возможных факторов, а столбы не упадут на землю.

Невзирая на то, что основы под здание из пластиковых труб имеют немало преимуществ, есть у них и недостатки:

1. Они подходят исключительно для строительства небольших построек, поскольку не выдерживают значительных нагрузок. Такой фундамент из труб ПВХ является одним из лучших вариантов для возведения хозяйственных объектов, небольших домов, гаражей.
2. Сроки службы подобных оснований не превышают 70 – 80 лет, что для гаражной постройки достаточно, а вот для полноценного домовладения нет.
3. По причине конструкционных особенностей столбчатый фундамент не дает возможность построить подвальное помещение.
4. При сооружении таких оснований на сильно подвижных почвах и на грунтах с перепадами высот возникает множество проблем, поэтому от подобных идей желательно отказаться – лучше выбрать другой вариант или по возможности перенести строительство дома в иное место.

Подключение дома к канализации с чего начать

Подключение канализации делится на два типа. Они бывают раздельные и смешанные. Раздельная используется в случаях, ливневых и бытовых подключениях. А вот смешанные, используется только при трубопроводе смешанного типа.

Стоит отметить, что сам застройщик финансирует канализационный ввод. Этот процесс связан с большими суммами. Но если у владельца дома нет таких денег, то есть возможность сэкономить. В данном случае, придется осуществить модернизацию централизованной ветки. В первую очередь, владелец обязан обратиться в водоканал и преложить свое сотрудничество, то есть определенную плату за работу. Если, в учреждении подтвердят ваше заявление, то часть суммы денег будет оплачена самой организацией. Однако, можно и заплатить деньги сговорившись с соседями. Если их устроит данный метод, то вам будет намного легче справиться с заданием.

Многие люди не любят заниматься хлопотливыми делами и предпочитают не ходить в различные учреждения. Существует оптимальное решение. Можно обратиться в компанию, где занимаются этими делами, предоставить все документы и оформить договор. Они все сделают за вас. Только перед тем, как довериться компании, необходимо уточнить, готовы ли они справиться с задачей. Не забывайте, что все услуги достаточно дорогие. Поэтому если у вас нет достаточных средств, то не стоит обращаться.

Факторы, оказывающие влияние на проектирование схемы

Они могут быть как объективными, вызванными конкретными условиями, так и субъективными, возникающими соответствующим отношением проектировщика.

К первым можно отнести уже упомянутую глубину промерзания грунта, влияющую на глубину заложения трубы наружной части канализации.

Также объективными причинами объясняется выбор способа фильтрации очищенной септиками жидкости. При устройстве канализации на глинистых грунтах с низкой водопроницаемостью вынужденно выбирается способ с использованием инфильтратов.

К факторам первой группы можно отнести отсутствие специальной закрытой шахты для размещения фановой трубы. Мы уже убедились в ее необходимости. В такой ситуации ее устанавливают с выводом через стену в пристенном варианте, крепление производится к стене с использованием кронштейнов.

Если установка фановой трубы в таком варианте также нежелательна, можно воспользоваться воздушным клапаном для сброса давления в стоке канализации.

Локальные очистные станции (ЛОС или АУ)

Установки автономной канализации при нормальной работе способны получить довольно чистую воду. Как питьевую или для полива огорода ее использовать нельзя, а в качестве технической — очень даже можно. Основа очищения — работа аэробных бактерий (живут при условии наличия кислорода). Обработанные ими отходы превращаются в ил, оседают на дно специального резервуара, откуда затем откачиваются. Периодичность откачки — 1-4 раза в год, в зависимости от интенсивности использования.

В общем, автономная очистная станция для стоков — дело хорошее, но имеет определенные особенности эксплуатации, которые обязательно надо знать, перед тем, как принимать решение о том, что лучше для канализации частного дома — септик или АУ.

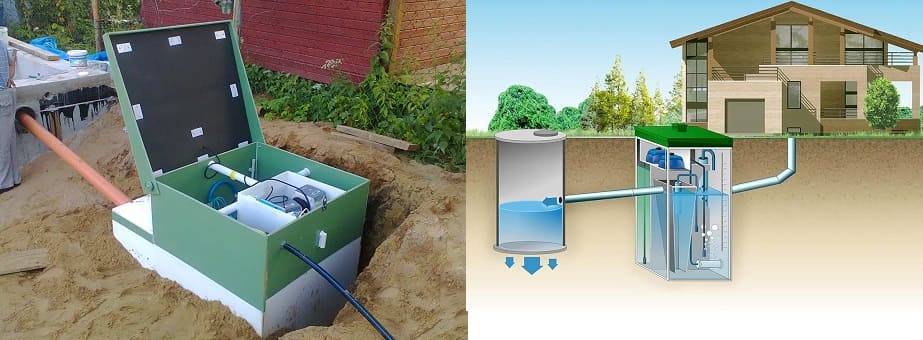

Примерно так выглядят установки для автономной канализации частного дома. Это АУ Топас

АУ на выходе имеют воду, очищенную на 90-95%. При таком качестве ее можно сливать на грунт, правда, для этого у вас должны быть лабораторные исследования на руках. Потому многие предпочитают все-таки использовать промежуточный отстойный колодец из которого затем вода используется для технических целей. Второй вариант — отвести стоки на фильтрующие устройства. Это, конечно, перестраховка, но при аварийных ситуациях она спасает.

При помощи чего очищаются стоки

Отходы перерабатываются анаэробными бактериями (живут только при наличии воздуха). Для обеспечения их воздухом в ЛОС постоянно работают аэраторы. К тому же во время очищения перекачка содержимого из одного отсека в другой происходит при помощи встроенных насосов. Так что без электричества эти установки неработоспособны.

Внутри АУ тоже поделена на камеры (это Топас)

Если электричество отключают, бактерии без воздуха могут выжить не более 4 часов, дальше они погибают, стоки перестают перерабатываться. Для запуска системы требуется ее заселение новыми бактериями, а выход на рабочее состояние возможен только через 2-3 недели. Все это время стоки будут идти, в лучшем случае, полуочищенными. Вот тут и пригодится отстойный колодец или фильтрующая установка. Он хоть немного улучшит ситуацию.

Особенности эксплуатации

Так как объем автономных очистных станций невелик, они нуждаются в постоянной подкормке: бактериям для нормальной жизнедеятельности необходимы питающие вещества. Потому такого рода устройства подходят для частных домов постоянного проживания — нужны регулярные поступления. В принципе, возможна консервация на какой-то период, но процедура не их приятных, да и выходить на режим установка снова будет долго.

Бактерии, которые перерабатывают отходы в установках автоматической очистки стоков, к активной химии тоже чувствительны. Так как объемы камер меньше, сброс моющих или дезинфицирующих вещество может значительно повредить процессу переработки. Мало того, может негативно сказаться на очистке и лечение антибиотиками.

Станция после работы 3-6 месяцев

ЛОС имеют намного меньшие размеры, чем септики. Рассчитываются они в зависимости от суточного потребления воды, но есть такой показатель, как залповый сброс. Это количество стоков, которое автономная канализационная установка может принять за один раз. При превышении этого значения неочищенные стоки переливаются в другие камеры, что значительно снижает степень очистки. Так что, в данной ситуации приходится сделать за тем, какие сантехнические приборы и бытовая техника работают одновременно. А если спускается ванна, некоторое время никакие другие устройства работать не должны.

Коротко: достоинства и недостатки

Автономные очистные канализационные установки, безусловно удобны, с ними канализация для частного дома реализуется быстро — установка занимает 10-12 часов. Откачка излишков ила нужна несколько раз в год (1-4 раза в зависимости от интенсивности использования, но может быть и реже или чаще). Количество откачиваемого ила совсем небольшое (5-10 ведер в зависимости от модели) и обслуживание можно проводить самостоятельно, хоть процедура не самая приятная. Но этим занимаются, так как приезд специалиста совсем недешев.

Так выглядит на участке

У данных очистных сооружений для дома недостатки есть — это высокая стоимость оборудования, зависимость от наличия электроэнергии и необходимость контроля за состоянием оборудования.

Факторы, влияющие на глубину прокладывания канализации

Расчет глубины прокладывания канализационных труб происходит с учетом следующих параметров:

• климатическая отметка, которая отображает мощность ежегодного промерзания грунта, данный показатель регламентируется нормативным актом СНиП 2.01.01.82;
• технические свойства материалов, используемых при строительстве;
• специфические особенности трубопровода;
• глубина, на которой происходит соединение канализационной системы с коллектором или с септиком;
• рельеф местности;
• максимальная динамическая нагрузка, действующая на канализационную систему (если прокладка осуществляется под автодорогой).

Глубина промерзания грунта – основополагающий фактор

Таблица глубины промерзания грунта для различных регионов России

Проектирование канализационных трубопроводов начинается с определения глубины промерзания почвы, в которую будет уложена канализация. Измеряющаяся в стандартных единицах измерения максимальная глубина, ниже которой влага в грунте не кристаллизуется, считается отметкой промерзания грунта. От нее и зависит глубина заложения канализационных труб.

Ниже отметки промерзания, грунт не замерзает, его объем не увеличивается и, следовательно, на проложенный в нем трубопровод не оказывается никакого воздействия. Глубину промерзания для каждого региона можно найти в сборнике нормативов «Строительная климатология», в разделе картографических материалов.

Недостаточное углубление трубы может привести к появлению в ней ледяной пробки в зимний период и повреждению трубы

Если по каким-либо причинам не удается обратиться к сборнику, поможет местная метрологическая служба. Сотрудники организации назовут Вам значение показателя, которое было выявлено в результате многолетних изучений свойств грунта. К примеру, исследования показали, что в средней полосе России глубина промерзания составляет в среднем 1,4 м, в районе Севера – 1,8÷2,4 м, а на побережье Черного моря – 0,8 м.

Особенностью строительства канализации является то, что, в отличие от водопроводных сетей, глубина залегания канализационных труб рассчитывается путем вычитания из показателя глубины промерзания грунта некоторого расстояния, так как канализационные трубы транспортируют стоки плюсовой температуры. Значение, на которое уменьшается глубина закладки, зависит от диаметра канализационных труб:

1. при диаметре до 0,5 м оно составляет 0,3 м. Например, чтобы провести канализацию в дом, используя трубы диаметром 0,4 м, в местности с глубиной промерзания грунта 1,6 м, необходимо заложить трубы в почву на глубину 1,30 м(1,60 – 0,30 = 1,30 м);
2. при большем диаметре труб – 0,5 м. Например, благоустроить тот же самый дом, но применив трубы с диаметром 0,6 м, необходимая глубина укладки канализационных труб будет равна 1,10 м (1,60 – 0,50 = 1,10 м).

Выполнив расчет канализационных труб, приступают к выкапыванию траншей, в которые далее укладывают трубопровод. Сократить расходы на земляные работы возможно, делая траншеи максимально узкими. Уменьшение же глубины залегания труб запрещено.

Особенности рельефа

Глубина закладки канализационных труб также будет сильно зависеть и от особенностей рельефа местности. При строительстве канализации на относительно ровном участке глубина залегания будет одинаковой по всей длине трубопровода.

При сложном рельефе местности труба канализации в любой точке магистрали должна находиться ниже уровня промерзания

Но если ландшафт имеет ярко выраженные расхождения по высоте, глубина прокладки канализационной трубы рассчитывается от самой низшей точки ландшафта на участке. В этом случае утверждение, что чем выше в грунт закладываются трубы, тем меньше затрат на материалы и земляные работы, не верно, ведь в результате получится сложная волнообразная конструкция магистрали. Для неровных местностей целесообразно строительство прямого канализационного трубопровода на постоянную глубину с некоторым уклоном.

Совет от профессионала: Когда канализационная система проложена в местах передвижения автомашин или людей, необходимо учесть динамическую нагрузку на полимерный трубопровод. В таких участках укладка должна производиться закрытым способом или применять армированные полимерные гофрированные трубы.

Наружная часть канализации

К наружному контуру бытовой канализации относится система трубопроводов, используемых для транспортировки сточных вод в направлении выгребной ямы или отстойника. Автономные отстойники также чаще всего включаются в комплексную систему очистных сооружений. Отметим, что транспортировка стоков может осуществляться на загородном участке двумя способами: самотёком (так называемая дренажная канализация) или же под напором, с помощью установленного в системе насоса.

Естественно, что при использовании дренажного варианта стока уровень выгребной ямы должен быть ниже уровня трассы прокладки трубопровода, который монтируется в этом случае с небольшим уклоном. Если вам больше подходит второй вариант доставки сточных отходов до отстойника (с помощью дополнительных  насосов, создающих нужный напор стока) – вы можете размещать выгребную яму в любом удобном для вас месте.

Трасса проводки канализационных труб при этом ничем не ограничивается и может выбираться произвольно (исходя из удобства проведения земельных работ). Если вы не хотите иметь неприятностей, связанных с эксплуатацией вашей канализационной системы – постарайтесь прокладывать трубы таким образом, чтобы угол их изгиба был всегда более 90 градусов (что исключит возможность образования засоров в них). При выборе места расположения очистной ямы обязательно должно выполняться требование по её удалённости от жилого комплекса не менее чем на 6–7 метров.

Простейшим и наиболее распространённым вариантом автономного отстойника считается обычная выгребная яма. Принцип работы классической выгребной ямы достаточно прост и состоит в следующем. Нечистоты, которые поступают в отстойник по канализационным трубам, постепенно накапливаются в нём, после чего лёгкие фракции утилизируются за счёт просачивания в почву. После того как яма полностью заполнится тяжёлыми фракциями, их выкачивают из неё с помощью специальных механизмов (обычно для этих целей арендуются специальные автомобили местных служб ассенизации).

Правила вывода канализации из частного дома

Требуется также учесть другие требования СНИПов и СанПиНов:

• Расстояние от канализации под перекрытием основания дома до накопительной емкости – 5–10 м.
• Не допускается обустройство выгребной ямы на дистанции меньше двух метров от соседнего участка и 30 метров от колодца или скважины (для песчаного грунта не меньше 50 метров).
• Уклон создается так, чтобы понижение на каждый метр трубопровода составляло примерно 3 см.
• Глубина пролегания канализационной магистрали – ниже точки промерзания земли. Если это не получается сделать, трубные отрезки придется утеплять или оснащать электроподогревом.

В правилах также учтена установка ревизионного колодца с люком, который должен находиться на расстоянии минимум три метра от здания.

Для самотечного движения канализационных стоков накопительную емкость располагают ниже, чем уровень здания, либо устанавливают насосное оборудование.

Монтаж канализационной магистрали под фундаментом дома необходимо выполнять по определенным правилам. Трубы собирают, вставляя их друг в друга. В раструбы устанавливают специальные прокладки из резины, места соединений тщательно очищают от загрязнений и покрывают жидким мылом либо специальными смазывающими составами.
