Как сделать канализационную яму в частном доме своими руками

Выбор места с учетом санитарных норм

При устройстве новой выгребной ямы следует ориентироваться на требования, изложенные в СНиП. Конечно, для удобства использования хотелось бы ее расположить поближе к дому.

Однако расстояние от фундамента до резервуара должно составлять минимум 10 м .Берутся во внимание форс-мажорные обстоятельства, связанные с нарушением герметичности и фундамента, и накопительной емкости. Схема, на которой обозначены минимально допустимые расстояния от выгребной ямы до важных объектов

При составлении проекта не следует забывать и про аналогичные объекты на соседних участках (+)

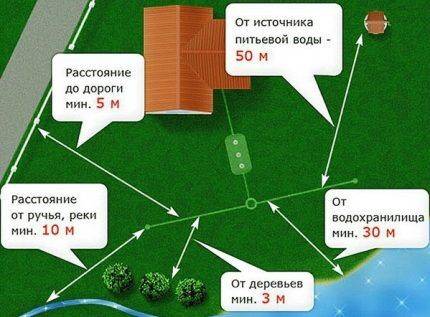

Схема, на которой обозначены минимально допустимые расстояния от выгребной ямы до важных объектов. При составлении проекта не следует забывать и про аналогичные объекты на соседних участках (+)

При планировании также учтите, что ограда, очерчивающая границы участка, должна находиться на расстоянии не ближе 4 м, а проезжая часть – не ближе 5 м.

Самый большой интервал – до источника воды (скважины или колодца) – не менее 25 м, при рыхлой песчаной почве – до 50 м. Если неподалеку находится водоем со стоячей водой (пруд или озеро), то и его необходимо учитывать – 30 м.

Виды выгребных ям

Выгребная яма может быть одного из двух видов:

1. без дна;
2. герметичная.

Выбор зависит от того, как часто и сколько человек пользуется канализацией. Если в доме, периодически, проживает небольшая семья, то яма без дна вполне справится с поставленной задачей. Но при постоянном проживании, с большим количеством пользователей, лучше выбирать герметичную емкость. Рассмотрим каждый вариант более подробно.

Видео: Выгребная яма Этапы строительства

Яма без дна

Это сооружение похоже на обычный колодец – стенки не позволяют стокам попасть в верхние слои почвы, а на дне устроен простейший фильтр из щебня или гравия. Проходя через фильтрующий слой, нечистоты частично очищаются и попав в грунт проходят доочистку.

Преимуществом такого вида выгребных ям является то, что можно обойтись практически без откачки. Хотя, совсем отказаться от услуг ассенизаторов не получится, но прибегать к их услугам придется довольно редко. Для снижения частоты очистки ямы можно использовать метод разделения стоков, то-есть, для туалета сделать отдельный резервуар. Таким образом, вода из ванной и кухни будет полностью уходить в грунт, так как в ней содержится мало нерастворимых частиц.

Еще один способ снизить частоту очистки ямы – использование специальных биоактиваторов. При их использовании примеси быстрее разлагаются, жидкость удаляется через фильтрующий слой, а внутри остается только ил.

Выгребные ямы без дна нельзя делать в том случае если:

1. грунтовые воды расположены близко к поверхности;
2. почва на участке глинистая;
3. необходимый объем превышает 1 м³, бактерии которые находятся в почве не справятся с большим объемом стоков и загрязненные стоки попадут в грунт.

Герметичная выгребная яма

Этот тип конструкции является накопительным и требует постоянной откачки ассенизаторским автомобилем. И хотя в этом случае придется периодически тратить деньги на оплату ассенизаторов, этот вариант не лишен плюсов:

1. исключено загрязнение почвы, таким образом соблюдены меры санитарной безопасности;
2. можно использовать независимо от вида почвы.

В качестве накопителя можно использовать готовые конструкции из пластика, однако они выпускаются небольших объемов. Если требуется емкость большого размера, целесообразней собрать ее например из бетонных колец.

Герметичная сливная яма

Пример герметичной сливной ямы

Давайте рассмотрим, как сделать сливную яму на даче герметичной и более практичной. Если Вы приезжаете на дачу всей семьей, пребываете здесь длительное время, пользуетесь водой, моетесь, то количество производимых стоков не позволит пользоваться обычной деревенской ямой без дна. Почва просто не справится. Придется строить герметичную сливную яму.

Такая конструкция экологически безвредна, нечистоты путем естественного и принудительного разложения распадаются на составляющие, с определенной периодичностью подлежат вывозу ассенизационной машиной.

Размеры такой ямы также рассчитываются как три суточных нормы. Один человек в среднем производит 150-200 литров стоков в сутки. Значит, семья из 4-х человек способна в сутки произвести 800*4=3200 литров, или 3,2 кубических метра стоков. Значит, объем ямы должен составлять 3,2*4=12,8 метров кубических.

Порядок действий:

1. Вначале производится копка сливных ям. Всегда прокапывайте яму с запасом по бокам, это облегчит ее строительство.
2. Вместе с копкой ямы прокопайте траншею от дома до ямы. Глубина должна составлять примерно 1,2 метра, чтобы зимой труба не размерзлась.
3. Теперь строим дно ямы. Создаем фундамент исходя из материала, из которого будем строить. Даем бетону нормально застыть, на это может уйти 7 дней.

1. Возводим стены. Глубина сливного колодца не должна быть больше 3-х метров, иначе патрубок ассенизационной машины не достанет до дна.
2. Делаем дно и стены герметичными. Для разных материалов используются различные материалы, далее рассмотрим подробно.
3. Накрываем колодец крышкой, герметизируем соединение, устанавливаем люк.
4. Устанавливаем вентиляционную трубу. Высота над поверхностью грунта равна 400-700 мм. Если в доме установлен канализационный стояк, то чма может проветриваться через него.

Вот собственно и все.

Теперь рассмотрим материалы, из которых строятся сливные ямы в частном доме.

1. Кирпич.

Кирпичная кладка

Сливная яма из кирпича своими руками строится довольно быстро. Для ямы лучше взять глиняный кирпич, который не пропускает влагу. За неимением глиняного можно использовать обычный красный или силикатный.

Дно заливаем бетоном. Укладываем стены колодца. После кладки штукатурим стены и железним дно и стены. С наружной стороны стен прокладываем 20 см слой жирной глины. Накрываем бетонной плитой или деревянным просмоленным щитом, герметично заделываем стыки, делаем вентиляцию, устанавливаем люк.

О том, как сделать сливную яму из кирпича прямоугольной формы, рассказывать не будем. Действия аналогичны.

2. Бетонная опалубка.

Строим опалубку, армируем внутри арматурой, заливаем бетон. Толщина берется не менее 7 см.

Сливная яма из бетона

Далее конструкция изнутри покрывается битумом в два слоя. Ставится крышка, заделываются стыки, устанавливаем люк.

3. Железобетонные кольца.

Это самый распространенный вариант строительства ям.

Все компоненты конструкции, — дно, кольца, крышка,- производятся фабрично. Вам остается только привезти их на участок и установить.

На бетонную подушку устанавливаем дно, не него кольца, затем крышка. Все элементы конструкции скрепляем между собой, дважды покрываем изнутри битумом.

Яма из ж/б колец

Кольца производятся стандартно высотой 90 см и внутренней шириной от 70 см до 2 метров. Выбор делайте согласно требуемого объема.

4. Пластиковые емкости.

Изготовление сливных ям с помощью пластиковых цистерн также довольно популярный способ. Большим плюсом является отсутствие необходимости герметизировать внутреннюю поверхность. Минусом можно считать малый вес, в результате чего бак может «всплыть» от подвижек грунта.

Пластиковые контейнеры

Если у Вас сливная яма с переливом, то рядом добавляем еще один колодец, в который будет поступать осветленная вода из первого.

Яма с переливом

При этом, во втором колодце дно отсутствует. С его помощью устраивается дренаж осветленной воды в землю.

Пример такой конструкции изображен на рисунке.

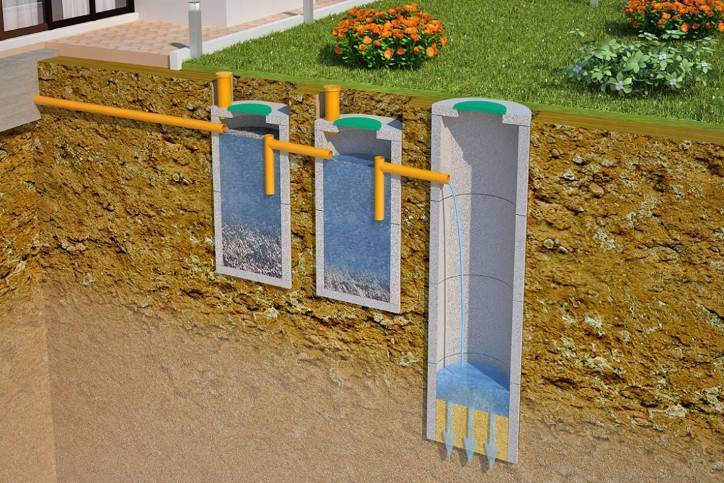

Устройство сливной ямы с переливом

В таком случае герметичную яму называют септиком, а второй колодец – дренажным. Нижние кольца перфорируются для возможности дренажа в почву, на дно засыпается песок 20 см, затем крупный щебень 20 см. Щебнем также обсыпаются наружные стороны перфорированных колец, чтобы отверстия не забивались землей.

Переливная сливная яма из кирпича по конструкции аналогична. Как правило, ее создают одним блоком, дренажную часть не герметизируют, делают ее без дна.

Расчет объема накопителя

Размер такой емкости зависит от количества проживающих, количества установленных сантехнических устройств, наличия душевой или ванной, бани, посудомоечной, стиральной машин, частоты откачки и иных нюансов. Общепринятой при строительстве септика без дальнейшей фильтрации считается норма стоков на 1 человека в размере 30-50 литров (0,03-0,05 куб. м) в сутки.

Таким образом, при условии откачки сливной ямы 1 раз в месяц на семью из 3 человек понадобится минимум:

0,03 х 3 х 60 (количество дней в 1 месяце) = 4,5 м3

Совет. На случай непредвиденных ситуаций (к примеру, снежных заносов и невозможности своевременной откачки) размер накопителя лучше делать с запасом. Так как объем одной ассенизаторской машины ГАЗ составляет в среднем 3,8-4 куб. м, чтобы не переплачивать за прогон машины, ямы разумней сделать кратной этой величине.

Самодельные септики

Септик, или отстойник — емкость, состоящая из единого герметичного корпуса (обычно пластикового), разделенного на несколько секций (к примеру, как на рисунке — A, B, C), межсекционного разделителя, трубы подачи сточных вод и трубы для отвода очищенной.

Такие септики относятся к сложным выгребным ямам, но способны не только служить сосудом для сбора сточных вод, но и перерабатывать грязную жидкость в удобрение для сада/огорода. Самодельные септики – это конструкция из 2 или 3 резервуаров. В первом происходит лишь грубая очистка сточных вод от крупного мусора, а вот во тором или третьем будут работать бактерии – они перерабатывают загрязненную воду в удобрение.

Построить такую сложную конструкцию можно и своими руками, но для этого понадобятся немалые финансовые вложения. Суть работы над обустройством выгребной ямы-септика:

1. Необходимо купить две или три емкости из специального пластика – они должны быть герметичные с выходными отверстиями наружу.
2. Между этими емкостями понадобится установить переливочные трубы – они также должны быть в наличии. Причем, устанавливать их нужно будет под уклоном.
3. В первой емкости септика будет находиться небольшой фильтр – они продаются в магазинах и имеют специальную маркировку «для дачного септика». Этот фильтр будет располагаться на выходном отверстии трубы, ведущей во вторую емкость.
4. Во втором отсеке сложной выгребной ямы будут жить бактерии, которые перерабатывают отходы и превращают грязную воду в практически чистую — по крайне мере, ее можно будет использовать для полива огорода и сада, мытья машины.
5. Третий отсек устанавливается по желанию – он нужен для сбора уже очищенной воды, но и без него септик будет полностью рабочим. Единственное уточнение: в таком случае во второй емкости нужно будет установить сливной кран – добывать очищенную воду же нужно будет каким-то образом!

Специалисты утверждают, что практичнее всего — пригласить для обустройства выгребной ямы профессионалов. Но ее вполне можно сделать собственными руками, что позволит сэкономить значительные финансовые средства. Если строительного/инженерного образования нет, а опыт в проведении любых строительных работ минимален или вовсе отсутствует, то лучше не рисковать с самостоятельной установкой септика – специалисты это сделают с гарантией качества.

Примечания

1. ↑  (Проверено 29 февраля 2016)
2. ↑  (Проверено 29 февраля 2016)
3. ↑ Ям // Толковый словарь живого великорусского языка : в 4 т. / авт.-сост. В. И. Даль. — 2-е изд. — СПб. : Типография М. О. Вольфа, 1880—1882. — Т. 4. — С. 698. (Проверено 29 февраля 2016)
4. ↑ Ям, селение на почтовом тракте // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
5.  (Проверено 29 февраля 2016)
6.  (Проверено 1 апреля 2010)
7. Ям // Толковый словарь живого великорусского языка : в 4 т. / авт.-сост. В. И. Даль. — 2-е изд. — СПб. : Типография М. О. Вольфа, 1880—1882.
8. Василенко Н. П. Приказы // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
9.  (Проверено 29 февраля 2016)

Нормативные документы

Расстояние от колодца, выгребной ямы, канализационной системы, жилого дома, собственного и ИЖС соседей, колодца соседнего участка, забора – все это дистанции, которые строго регламентированы в СНиП. Они выверены по многолетним научным исследованиям санитарно-эпидемиологических учреждений.

Около дома в сельской местности

В 2019 году, чтобы составить план-схему застройки участка, нужно знать установленные нормы СанПиН. Также следует сверяться с другими законодательными документами и получать разрешение на строительство дома в надзорных инстанциях.

Согласно закону о дачах, который вступил в действие с января 2019 года, на территории СНТ тоже можно оборудовать жилые строения (дома). Это означает возможность проведения водопровода на участке, обустройства канализации.

Колодец питьевой воды в городе

Для всего этого требуется доскональное знание Постановлений, СНиП и их актуализированной редакции в виде строительных правил, СанПиН, Кодексов Российской Федерации. Данные документы ведают вопросами земельного благоустройства и ответственностью за нарушение действующих нормативов.

Тонкости отступа от жилого дома

Определять расстояние между колодцем и жилым зданием и другие, не менее важные дистанции, в нынешнем году нужно согласно требованиям и нормам следующих документов, имеющих статус законодательных на территории РФ:

1. КоАП, Земельному и Градостроительному кодексу, в ведении которых находятся аспекты утилизации отходов, оборудование источника водоснабжения, строительство сооружений водоснабжения и канализации, корректной и обоснованной застройки земельных владений разного типа.
2. Минимальное расстояние от дома до различных объектов, в том числе и размещение колодцев, можно узнать в СП 53.13330.2011 «Планировка и застройка территорий». Данный документ не утратил актуальности даже после того, как на дачном участке стало разрешено строительство капитального жилого дома.
3. СНиП 30-02-97 с изменениями на 2018 год предусматривает строгое соответствие представленного на получение разрешения плана застройки, который теперь нужно предъявлять для получения разрешения на любые сооружения. Несомненный плюс этого момента – получение профессионально проведенной экспертизы. Это позволит избежать расхожих ошибок в соблюдении удаленности друг от друга объектов санитарии и гигиены. А также узнать, на каком расстоянии нужно ставить подобные строения.
4. Дистанцирование различных сооружений при создании локальной водопроводной и канализационной сети регламентируется в СП 31.13330.2012 (ранее СНиП 2.04.03-85) «Канализация. Наружные сети и сооружения». В нем можно узнать такой важный параметр, как установка колодца канализации, а также другие нормы расстояния, необходимые в распланировании территории земельного надела.

Около частного дома в селе

В поиске места для бурения необходимы данные о размещении источников воды у соседей. В случае некорректного размещения шахты, вода может уйти из соседского сооружения, а это может повлечь за собой вполне логичное недовольство проживающих рядом владельцев.

Плюсы и минусы

К достоинствам конструкции можно отнести:

• простой способ организации емкости для сбора отходов;
• доступность в финансовом плане;
• возможность самостоятельного создания.

Из недостатков выделяются:

• конструкция требует периодической очистки с использованием ассенизаторской машины;
• из емкости плохо пахнет, поэтому придется дополнительно потратиться на биологические или химические средства;
• если при расположении пренебречь установленными нормами, то существует высокий риск загрязнения участка и сточных вод;
• яма выделяется на участке, поэтому ее необходимо дополнительно облагораживать, увеличивая объем расходов.

При правильном выполнении всех норм, правил и соблюдении советов, удастся избежать выделенных недостатков.

Особенности конструкций

В зависимости от конструкции любую выгребную яму можно отнести к фильтрационным (поглощающим) сливным сооружениям либо герметичным канализационным ёмкостям. Сточные коллекторы первого типа обеспечивают впитывание сточных вод в грунт, где они разлагаются микроорганизмами на воду и органику, тогда как последние представляют собой накопительные резервуары, требующие откачки и вывоза бытовых стоков с участка.

Затраты на обустройство выгребной ямы окупятся сторицей: это сооружение даст городской уровень комфорта даже в удалении от цивилизации

Множество источников в сети утверждают, что выбор той или иной конструкции зависит от суточного количества сливаемых отходов. Авторы рекомендуют при объёме более одного кубометра в сутки использовать выгребные ямы герметичного типа. Мы же считаем это утверждение истинным лишь отчасти. Судите сами: максимальная глубина сооружения составляет 4 м (иначе шланг ассенизаторской машины не сможет достать до дна ямы), при этом более 1 м уходит на углубление канализационной магистрали. Следовательно, остаётся около 3 м полезной высоты. Даже если яма будет иметь внушительный диаметр и объем 5–6 кубических метров, выкачивать её придётся как минимум раз в неделю. Фильтрационная конструкция позволит на треть увеличить этот интервал, тем более что при необходимости процесс её откачки совершенно не отличается от обслуживания герметичной ёмкости. Единственное, что может сдерживать от строительства поглощающих сточных ям — их низкая экологичность, поскольку большое количество стоков может загрязнять водоносные горизонты. Если же гидрология участка, а также его размер и особенности ландшафта позволяют строить яму любого типа, то фильтрационная система будет вне конкуренции.

Особенностью впитывающих канализационных коллекторов является наличие дренажного слоя

Для сточных ям без откачки характерно наличие боковых стен и плиты перекрытия, тогда как вместо днища в сооружении обустраивают щебневую подушку. Благодаря ей сточные воды фильтруются от крупных фракций нечистот и впитываются в грунт. Нередко стены поглощающих конструкций имеют перфорацию, благодаря которой повышается впитывающая способность ямы. Крышка сооружения предотвращает попадание в яму мусора, позволяет избежать замерзания канализации зимой и защищает от распространения неприятных запахов. В верхней части конструкции сооружают люк, через который наблюдают за уровнем стоков и выполняют откачку ямы.

Конструктивные особенности герметичной и фильтрующей сточных ям

Достоинства поглощающих ёмкостей в их простоте и низкой стоимости. К тому же, при их использовании существенно увеличивается эксплуатационный интервал между откачкой иловых и сточных масс. Тем не менее, наличие множества недостатков не позволяют назвать эту конструкцию идеальной:

• ограниченный суточный объём сточных вод;
• невозможность строительства сооружения при высоком уровне грунтовых вод;
• низкая степень очистки стоков;
• уменьшение фильтрационной способности в процессе эксплуатации;
• неприятные запахи вокруг сооружения.

Несмотря на эти минусы, негерметичные выгребные ямы привлекают своей простотой и возможностью использовать материалы, которые нередко остаются в процессе строительства загородного дома.

Заводская пластиковая ёмкость — один из наиболее долговечных и простых способов обустройства канализации

Канализационные ямы герметичного типа лишены недостатков поглощающих сооружений, но требуют регулярного откачивания отходов. Они отличаются от фильтрационных колодцев тем, что дно и стенки ёмкостей изготавливают водонепроницаемыми, а их конструкция предполагает установку вентиляционного стояка. Технология строительства и тех и других выгребных ям отличается лишь в части герметизации и имеет много общего. Что же касается выбора места, то для герметичных конструкций нормы более демократичны, хоть и требуют продумывать пути подъезда и обустройство площадки для ассенизаторской машины.

Инструкция по обустройству автономной канализации

Создание выгребной ямы дренажного типа происходит в несколько этапов, расскажем подробно о каждом из них.

Планирование и подготовка

В первую очередь необходимо произвести расчет объема резервуара, как это сделать было описано выше. После чего купить все необходимые материалы. Если вы решили, что у вас будет железобетонная конструкция, то следует позаботиться об использовании спецтехники, без которой невозможна установка бетонных колец.

На этапе планирования необходимо определиться с местом, где будет располагаться сливная яма для грязной воды, выбирать его следует, учитывая санитарные нормы.

Расположение септика, выгребной ямы или дренажного колодца

Располагать место для сброса сточных вод необходимо с учетом следующих правил:

• расстояние от любых источников, из которых берется питьевая вода – минимум 50м;
• до рек, озер или водохранилищ – 30м;
• до проезжей части, границы участка и деревьев – 3м;
• от жилого дома – 4м.

Устанавливать резервуар для сточных вод за пределами участка категорически запрещается. Выгребную яму рекомендуется обнести забором.

Помимо указанных выше требований санитарных норм, при выборе места необходимо побеспокоится о том, чтобы обеспечить подъезд  ассенизатору к сточной яме, как минимум, на расстояние до трех метров.

После подготовки и планирования приступают к земляным работам.

Земляные работы

На этом этапе необходимо вырыть котлован под выгребную яму и траншею для трубы, по которым будут поступать сточные воды. Рекомендуем процесс рытья котлована и установку в него емкости под выгребную яму делать в один день, в противном случае он может заполниться водой или обвалиться.

Рассчитывая глубину котлована, следует учитывать уровень, на котором располагаются грунтовые воды, он не должен доходить до их границы. Помимо этого следует учитывать свойства почвы, например, устанавливать выгребную яму дренажного типа на глинистый грунт – не самое лучшее решение, поскольку он не будет впитывать воду.

Размер котлована должен быть больше расчетного объема примерно на 20-25см по бокам и не менее 30см по высоте, поскольку необходимо оставить место для фильтрующей подушки.

Когда котлован готов, на его дне формируют фильтрующую подушку, для этого засыпается слой щебня толщиной не менее 30 сантиметров, после чего дно равняют под уровень.

Котлован и траншея под трубы канализации

Создание резервуара

Как уже писалось выше,  для создания резервуара существует большой выбор материалов, например, на фотографии ниже показана реализация конструкции, выложенной из пеноблока.

Двухкамерная конструкция резервуара, сделанная из пеноблока

На последнем этапе к яме подводится канализационная труба и устанавливается перекрытие с отверстиями для чистки.

Установленное перекрытие

Учитывая наш климат, желательно, прежде чем засыпать готовый резервуар грунтом, покрыть его сверху теплоизоляцией, например, минеральной ватой.

В том случае, если канализационная труба, соединяющая дом или туалет с выгребной ямой, укладывается выше границы промерзания почвы, ей также необходимо сделать утепление, благодаря этому проблем с канализацией зимой не будет.

Как видите, выгребная яма без откачки своими руками создается довольно просто, единственный этап, требующий серьезных физических усилий, – это земляные работы, но его можно существенно облегчить, если использовать спецтехнику.

Разрешительные документы

Для начала стоит сказать несколько слов о правовых моментах, связанных с обустройством на участке выгребной ямы, септика, иных локальных очистных сооружений. Дело в том, что безоглядно на что бы то ни было, создавать такие объекты нельзя.

Чтобы не наживать себе проблем, и автономная канализация была узаконена, перед тем как перейти к работам, необходимо оформить разрешение СЭС на строительство. Это связано с тем, что любые попадающие в канализационные емкости отходы практически всегда являются благоприятной средой для развития большого количества вредных микроорганизмов. Поэтому санэпиднадзор держит на контроле возведение и эксплуатацию подобных сооружений — в целях защиты грунтовых вод от биологического или химического заражения, способного привести к распространению различных заболеваний.

Для того чтобы получить разрешение на строительство локальной канализации, придётся собрать пакет документов. В список необходимого входит следующее:

1. Документы, подтверждающие право собственности на участок и основное здание, расположенное на нем.
2. Технический паспорт с планом территории участка, на котором обозначены все без исключения постройки.
3. Копию плана, на котором необходимо определить предположительное месторасположение сливной ямы или септика.
4. Проект устройства септика или ямы. Его помогут разработать в проектной организации.
5. Проект (план) жилого дома с расположения санузла в нем.

• Топографическая съемка участка, которая проводится специалистами геодезических организаций. На плане съемки отображаются не только все строения и границы участка, его рельефность, гидрологические ресурсы, наличие растительности, тип почв, другие необходимые данные.
• Договор с организациями, занимающимися вывозом различных бытовых отходов.

Собранные документы и заявление подается в региональную СЭС или же в организацию, осуществляющую деятельность по охране окружающей среды. Разрешение на постройку придется ожидать примерно около месяца. Выдающая разрешение организация имеет право проведения контроля правильности эксплуатации локальной канализации, своевременности очистки, соблюдения природоохранных норм.
